Einleitung T.I.G. KUNSTSTOFF-BRANCHE T.I.G. MANUFACTURING MANAGER / Agenda / Kunststoffbranche
Agenda Maschinendatenerfassung Softwaremodule Referenzberichte Kunststoff T.I.G. in der Kunststoffbranche Branchenübersicht Agenda - Kunststoffbranche / Kunststoffbranche / Agenda
T.I.G. in der Kunststoffbranche T.I.G. in der Kunststoffbranche Die Kunststoffbranche gilt als Innovationsmotor und hat seit vielen Jahren hohe Anforderungen an die Datenerfassung und Verarbeitung – speziell durch die Automotive- und Medizinalbranche getrieben. T.I.G. kann eine große Zahl unterschiedlichster Spritzgieß-, Extrusions- oder Blasformmaschinen von alt bis neu vernetzen und zählt in dieser Branche zu einem führenden Anbieter von MES-Lösungen. Zahlreiche branchenspezifische Anforderungen wie z.B. das Berücksichtigen von Kavitäten, Einrichtvorgängen, Farbwechseln, li/re-Teilen, Mehrartikeln, Einstelldaten, …  sind im Branchentemplate berücksichtigt. T.I.G. in der Kunststoffindustrie / T.I.G. in der Kunststoffindustrie / Kunststoff / Agenda
T.I.G. in der Kunststoffbranche Ingenieurbüro Rathgeb Ergebnis unserer langjähriger Tätigkeit in der Kunststoffindustrie sind zahlreiche Vertriebs-, Service- und Entwicklungspartnerschaften zu namhaften Herstellern in der Branche entstanden.  T.I.G. verweist als einziger MES-Anbieter auf zahlreiche offizielle und vertraglich gefestigte Kooperationen mit Branchenführern. Unsere Partner in Vertrieb und Service / T.I.G. in der Kunststoffindustrie / Kunststoff Selbstverständlich können auch andere Fabrikate vollfunktionsfähig integriert werden. / Agenda Premium Partner
T.I.G. in der Kunststoffbranche Zufriedene Kunden in der Kunststoffindustrie: T.I.G. in der Kunststoffindustrie Zufriedene Kunden in der Kunststoffindustrie: / T.I.G. in der Kunststoffindustrie / Kunststoff / Agenda

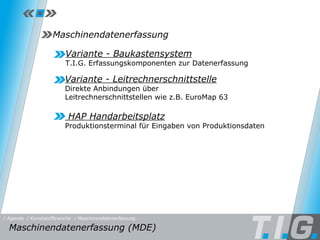

MDE Variante - Baukastensystem T.I.G. Erfassungskomponenten zur Datenerfassung  Variante - Leitrechnerschnittstelle Direkte Anbindungen über Leitrechnerschnittstellen wie z.B. EuroMap 63 Maschinendatenerfassung HAP Handarbeitsplatz Produktionsterminal für Eingaben von Produktionsdaten Maschinendatenerfassung (MDE)  / Maschinendatenerfassung / Kunststoffbranche / Agenda
MDE - Baukastensystem ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],Maschinendatenerfassung (MDE)  / Maschinendatenerfassung / Variante Baukastensystem / Kunststoffbranche / Agenda

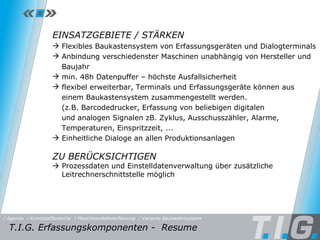

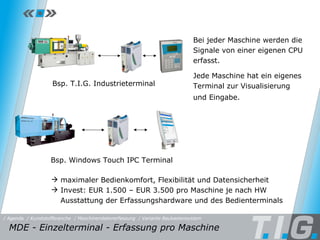

MDE - Baukastensystem MDE - Eingesetzte Komponenten  / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda CPU & Eingänge: Die Signale werden von der I/O erfasst und von der CPU verarbeitet. Server: Erfasste Daten in der Datenbank abgelegt Maschine: Gewünschte Signale werden abgegriffen. Typische Signale sind: Zyklus, Ein/Aus, Automatik ein/aus, Ausschuss Terminal: Visualisierung der erfassten Maschinendaten
MDE - Baukastensystem ,[object Object],[object Object],Bsp. T.I.G. Industrieterminal   Bsp. Windows Touch IPC Terminal   Bei jeder Maschine werden die Signale von einer eigenen CPU erfasst.  Jede Maschine hat ein eigenes Terminal zur Visualisierung und Eingabe.   MDE - Einzelterminal - Erfassung pro Maschine / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda

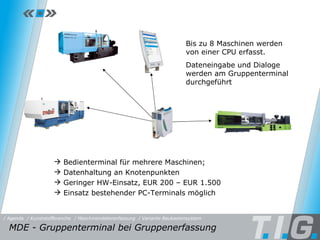

MDE - Baukastensystem Bis zu 8 Maschinen werden von einer CPU erfasst.  Dateneingabe und Dialoge werden am Gruppenterminal durchgeführt  ,[object Object],[object Object],[object Object],[object Object],MDE - Gruppenterminal bei Gruppenerfassung  / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda

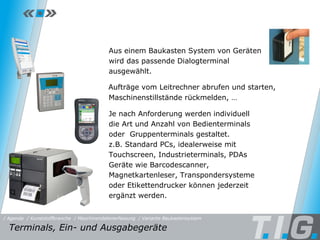

MDE - Baukastensystem Je nach Anforderung werden individuell die Art und Anzahl von Bedienterminals oder  Gruppenterminals gestaltet. z.B. Standard PCs, idealerweise mit Touchscreen, Industrieterminals, PDAs Geräte wie Barcodescanner, Magnetkartenleser, Transpondersysteme oder Etikettendrucker können jederzeit ergänzt werden. Aus einem Baukasten System von Geräten wird das passende Dialogterminal ausgewählt. Aufträge vom Leitrechner abrufen und starten,  Maschinenstillstände rückmelden, … Terminals, Ein- und Ausgabegeräte  / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda

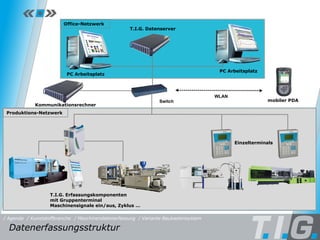

MDE - Baukastensystem WLAN T.I.G. Erfassungskomponenten mit Gruppenterminal Maschinensignale ein/aus, Zyklus … Produktions-Netzwerk Switch Kommunikationsrechner T.I.G. Datenserver PC Arbeitsplatz PC Arbeitsplatz Office-Netzwerk Einzelterminals Datenerfassungsstruktur  / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda mobiler PDA

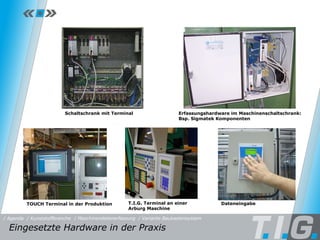

MDE - Baukastensystem Schaltschrank mit Terminal Erfassungshardware im Maschinenschaltschrank: Bsp. Sigmatek Komponenten TOUCH Terminal in der Produktion T.I.G. Terminal an einer Arburg Maschine Dateneingabe Eingesetzte Hardware in der Praxis  / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda
MDE - Baukastensystem ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],T.I.G. Erfassungskomponenten -  Resume / Maschinendatenerfassung / Kunststoffbranche / Variante Baukastensystem / Agenda

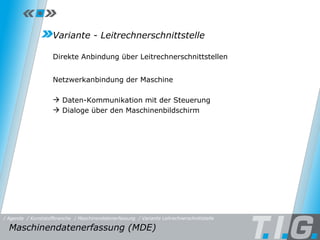

MDE - Leitrechnerschnittstelle ,[object Object],[object Object],[object Object],[object Object],[object Object],Maschinendatenerfassung (MDE)  / Maschinendatenerfassung / Variante Leitrechnerschnittstelle / Kunststoffbranche / Agenda

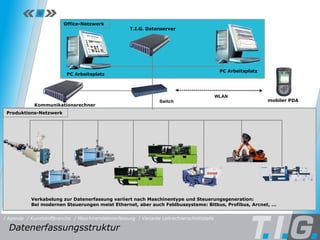

MDE - Leitrechnerschnittstelle Produktions-Netzwerk Kommunikationsrechner PC Arbeitsplatz WLAN Switch T.I.G. Datenserver PC Arbeitsplatz PC Arbeitsplatz Office-Netzwerk Datenerfassungsstruktur  / Maschinendatenerfassung / Kunststoffbranche Verkabelung zur Datenerfassung variiert nach Maschinentype und Steuerungsgeneration: Bei modernen Steuerungen meist Ethernet, aber auch Feldbussysteme: Bitbus, Profibus, Arcnet, ... / Variante Leitrechnerschnittstelle / Agenda mobiler PDA

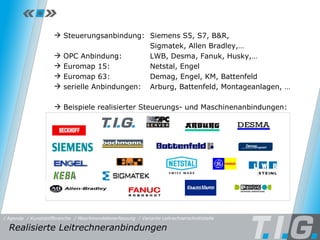

MDE - Leitrechnerschnittstelle Je nach Maschinentype, Ausstattung und Steuerungsgeneration ist eine Leitrechnerschnittstelle (z.B. Euromap63) bereits vorhanden oder nachrüstbar.    Beispiele der Schnittstelle an der Maschine Anbindung per Leitrechnerschnittstelle  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda

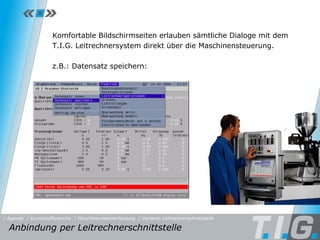

MDE - Leitrechnerschnittstelle Komfortable Bildschirmseiten erlauben sämtliche Dialoge mit dem T.I.G. Leitrechnersystem direkt über die Maschinensteuerung. z.B.: Datensatz speichern: Anbindung per Leitrechnerschnittstelle  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda
MDE - Leitrechnerschnittstelle ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],Realisierte Leitrechneranbindungen  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda
MDE - Leitrechnerschnittstelle Stärken + wenig / kein HW Einsatz + Verwendung des Maschinenbildschirmes als Terminals + Erfassung beliebiger Prozessdaten und Einstelldaten (Automotive, Medical) aufgrund direktem Zugriff auf Steuerungsdaten Zu berücksichtigen - Aufwand für maschinenseitige Ausrüstung - Datenpufferung / Datensicherheit - Dialogmöglichkeiten bei heterogenem Maschinenpark Anbindung per Leitrechnerschnittstelle - Resume  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda

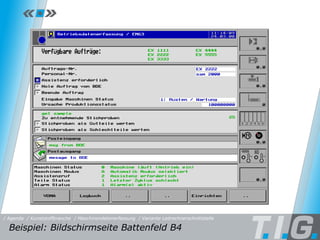

MDE - Leitrechnerschnittstelle Beispiel: Bildschirmseite Battenfeld B4  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda

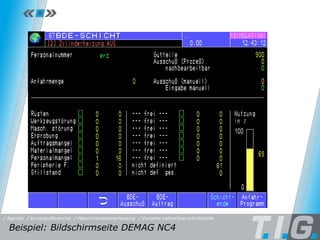

MDE - Leitrechnerschnittstelle Beispiel: Bildschirmseite DEMAG NC4  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda

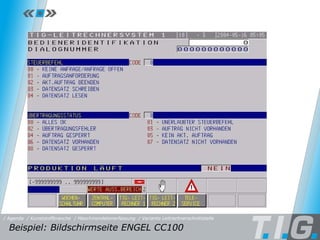

MDE - Leitrechnerschnittstelle Beispiel: Bildschirmseite ENGEL CC100  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda

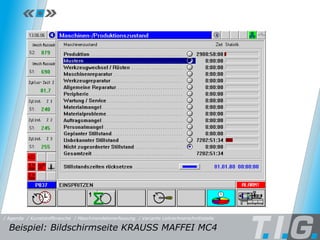

MDE - Leitrechnerschnittstelle Beispiel: Bildschirmseite KRAUSS MAFFEI MC4  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda
MDE - Leitrechnerschnittstelle Beispiel: Bildschirmseite NETSTAL  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda
MDE - Leitrechnerschnittstelle ,[object Object],[object Object],[object Object],[object Object],[object Object],+ Kombination der Erfassungsvarianten  / Maschinendatenerfassung / Kunststoffbranche / Variante Leitrechnerschnittstelle / Agenda
HAP T.I.G. HAP - Handarbeitsplatz / Maschinendatenerfassung / HAP / Kunststoffbranche / Agenda

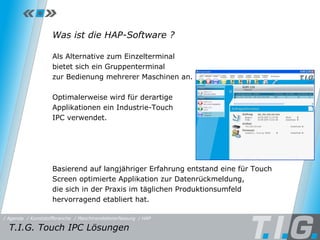

HAP Was ist die HAP-Software ? Als Alternative zum Einzelterminal  bietet sich ein Gruppenterminal  zur Bedienung mehrerer Maschinen an.  Optimalerweise wird für derartige  Applikationen ein Industrie-Touch  IPC verwendet.  Basierend auf langjähriger Erfahrung entstand eine für Touch Screen optimierte Applikation zur Datenrückmeldung,  die sich in der Praxis im täglichen Produktionsumfeld hervorragend etabliert hat. T.I.G. Touch IPC Lösungen  / Maschinendatenerfassung / HAP / Kunststoffbranche / Agenda
HAP … zum Beispiel bei Montage & Verpackungsplätzen Manuelle Rückmeldung von Stückzahlen, Ausschuss und Stillständen an einem Gruppenterminal ohne automatische Datenerfassung ,[object Object],[object Object],[object Object],T.I.G. Touch IPC Lösungen / Maschinendatenerfassung / HAP / Kunststoffbranche / Agenda
HAP T.I.G. Touch IPC Lösungen  / Maschinendatenerfassung / HAP / Kunststoffbranche ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],/ Agenda

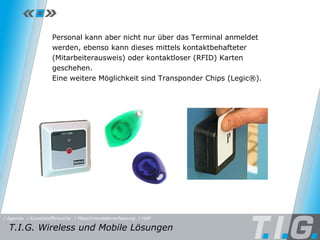

HAP Personal kann aber nicht nur über das Terminal anmeldet werden, ebenso kann dieses mittels kontaktbehafteter (Mitarbeiterausweis) oder kontaktloser (RFID) Karten geschehen.  Eine weitere Möglichkeit sind Transponder Chips (Legic®). T.I.G. Wireless und Mobile Lösungen / Maschinendatenerfassung / HAP / Kunststoffbranche / Agenda
HAP Sämtliche Dialoge können komfortabel per WLAN mittels eines Pocket PC‘s gehandelt werden.  Flexibilität und Mobilität gekoppelt mit hoher Funktionalität ermöglichen es von jedem Punkt in der Fertigung jederzeit Zugriff auf beliebige Dokumente zu haben. Über eine komfortable Oberfläche können sämtliche Dialoge wie Auftragsstart, Stillstandsrückmeldung, Ausschusskorrektur, usw. durchgeführt werden. Das WLAN wird nach den gängigen Sicherheitsrichtlinien eingerichtet und verspricht höchste Datensicherheit! T.I.G. Wireless und Mobile Lösungen / Maschinendatenerfassung / HAP / Kunststoffbranche / Agenda

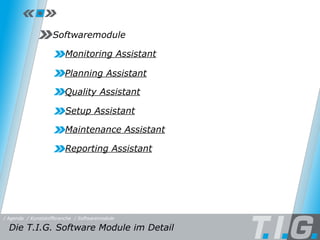

Softwaremodule Setup Assistant Reporting Assistant Planning Assistant Quality Assistant Monitoring Assistant Maintenance Assistant Softwaremodule Die T.I.G. Software Module im Detail  / Softwaremodule / Kunststoffbranche / Agenda
Monitoring Assistant T.I.G. Monitoring Assistant / Softwaremodule / Monitoring Assistant / Kunststoffbranche / Agenda

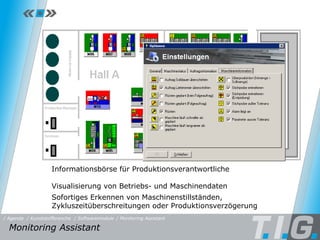

Monitoring Assistant Informationsbörse für Produktionsverantwortliche Visualisierung von Betriebs- und Maschinendaten Sofortiges Erkennen von Maschinenstillständen, Zykluszeitüberschreitungen oder Produktionsverzögerung Monitoring Assistant / Softwaremodule / Monitoring Assistant / Kunststoffbranche / Agenda

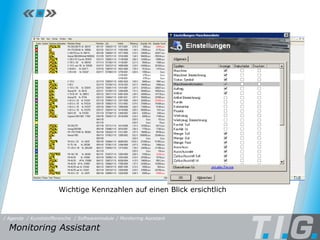

Monitoring Assistant Wichtige Kennzahlen auf einen Blick ersichtlich Monitoring Assistant / Softwaremodule / Monitoring Assistant / Kunststoffbranche / Agenda

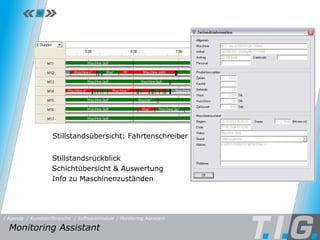

Monitoring Assistant Stillstandsübersicht: Fahrtenschreiber Stillstandsrückblick Schichtübersicht & Auswertung Info zu Maschinenzuständen Monitoring Assistant  / Softwaremodule / Monitoring Assistant / Kunststoffbranche / Agenda
Monitoring Assistant Viele unserer Kunden setzen in Ihren Produktionshallen TFT oder Plasma Bildschirme ein um immer einen Überblick über den Status Ihrer Maschinen zu haben. Der Maschinenstatus kann auch an einer gut ersichtlichen Stelle in der Halle per Laufschriftdisplay angezeigt werden. Anzeigegeräte / Softwaremodule / Monitoring Assistant / Kunststoffbranche / Agenda
Monitoring Assistant ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],Add-on: Messaging Assistant / Softwaremodule / Monitoring Assistant / Kunststoffbranche / Agenda
Planning Assistant T.I.G. PLANNING ASSISTANT / Softwaremodule / Planning Assistant / Kunststoffbranche / Agenda
Planning Assistant ,[object Object],[object Object],[object Object],[object Object],Planning Assistant / Softwaremodule / Planning Assistant / Kunststoffbranche / Agenda

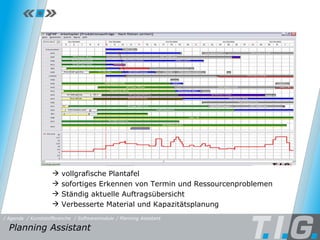

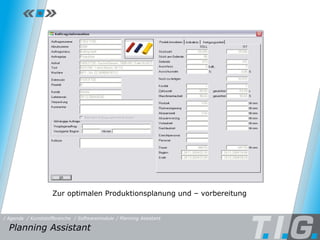

Planning Assistant Zur optimalen Produktionsplanung und – vorbereitung  Planning Assistant  / Softwaremodule / Planning Assistant / Kunststoffbranche / Agenda

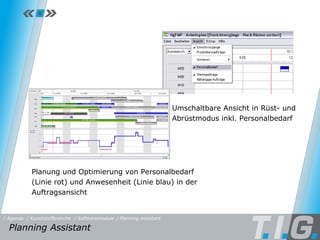

Planning Assistant Umschaltbare Ansicht in Rüst- und Abrüstmodus inkl. Personalbedarf Planung und Optimierung von Personalbedarf (Linie rot) und Anwesenheit (Linie blau) in der Auftragsansicht Planning Assistant / Softwaremodule / Planning Assistant / Kunststoffbranche / Agenda
Planning Assistant Systeme aus der Praxis für die Praxis T.I.G. hat schon zahlreiche Schnittstellen erfolgreich realisiert.   ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],ERP Schnittstellen / Softwaremodule / Planning Assistant / Kunststoffbranche / Agenda
Quality Assistant T.I.G. QUALITY ASSISTANT / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda

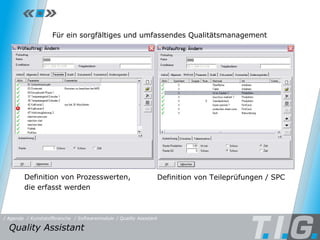

Quality Assistant Definition von Prozesswerten,  die erfasst werden Für ein sorgfältiges und umfassendes Qualitätsmanagement Quality Assistant / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda Definition von Teileprüfungen / SPC

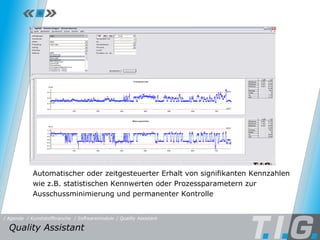

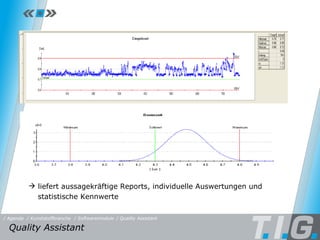

Quality Assistant Automatischer oder zeitgesteuerter Erhalt von signifikanten Kennzahlen wie z.B. statistischen Kennwerten oder Prozessparametern zur  Ausschussminimierung und permanenter Kontrolle Quality Assistant  / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda

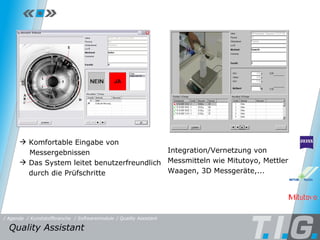

Quality Assistant ,[object Object],[object Object],Integration/Vernetzung von Messmitteln wie Mitutoyo, Mettler Waagen, 3D Messgeräte,... Quality Assistant  / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda

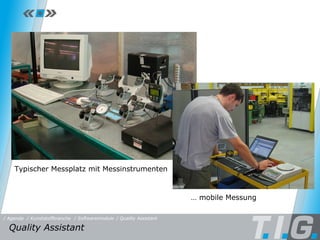

Quality Assistant Typischer Messplatz mit Messinstrumenten …  mobile Messung Quality Assistant  / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda

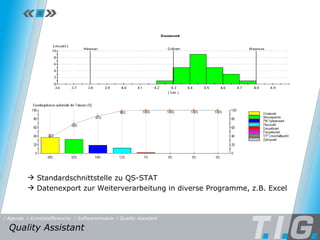

Quality Assistant ,[object Object],Quality Assistant  / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda
Quality Assistant Quality Assistant  / Softwaremodule / Quality Assistant / Kunststoffbranche / Agenda ,[object Object],[object Object]

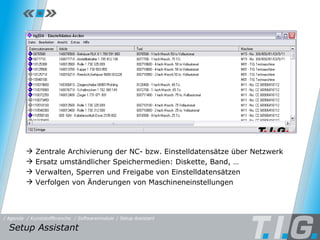

Setup Assistant T.I.G. SETUP ASSISTANT / Softwaremodule / Setup Assistant / Kunststoffbranche / Agenda
Setup Assistant Setup Assistant / Softwaremodule / Setup Assistant / Kunststoffbranche / Agenda ,[object Object],[object Object],[object Object],[object Object]

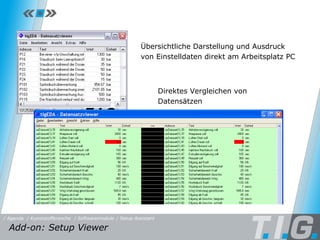

Setup Assistant Add-on: Setup Viewer / Softwaremodule / Setup Assistant / Kunststoffbranche / Agenda Übersichtliche Darstellung und Ausdruck von Einstelldaten direkt am Arbeitsplatz PC Direktes Vergleichen von Datensätzen
Maintenance Assistant T.I.G. MAINTENANCE ASSISTANT / Softwaremodule / Maintenance Assistant / Kunststoffbranche / Agenda

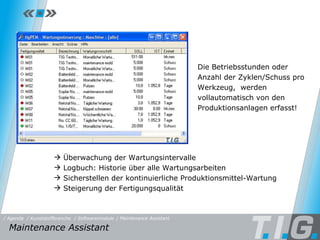

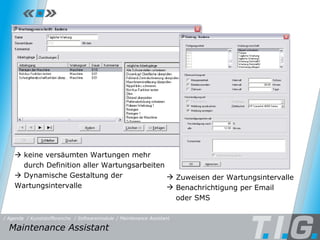

Maintenance Assistant    keine versäumten Wartungen mehr  durch Definition aller Wartungsarbeiten    Dynamische Gestaltung der  Wartungsintervalle ,[object Object],[object Object],Maintenance Assistant  / Softwaremodule / Maintenance Assistant / Kunststoffbranche / Agenda
Maintenance Assistant ,[object Object],[object Object],[object Object],[object Object],Die Betriebsstunden oder Anzahl der Zyklen/Schuss pro Werkzeug,  werden vollautomatisch von den Produktionsanlagen erfasst!  Maintenance Assistant  / Softwaremodule / Maintenance Assistant / Kunststoffbranche / Agenda
Reporting Assistant T.I.G. REPORTING ASSISTANT / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda

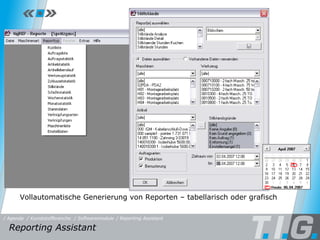

Reporting Assistant Vollautomatische Generierung von Reporten – tabellarisch oder grafisch Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda

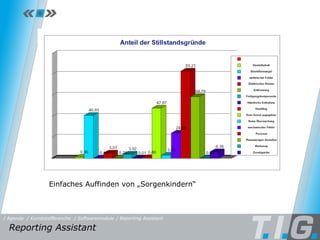

Reporting Assistant Einfaches Auffinden von „Sorgenkindern“ Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda
Reporting Assistant ,[object Object],[object Object],Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda

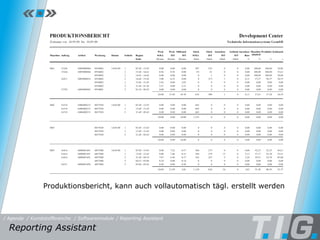

Reporting Assistant Produktionsbericht, kann auch vollautomatisch tägl. erstellt werden Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda

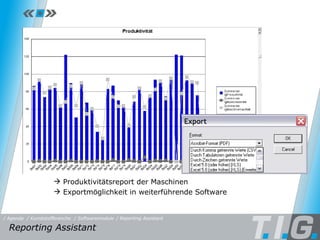

Reporting Assistant Tabellarische Kennzahlen mit OEE, Nutzungsgrad, Leistungsgrad, … Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda
Reporting Assistant Grafische Auswertung diverser Kennzahlen  Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda

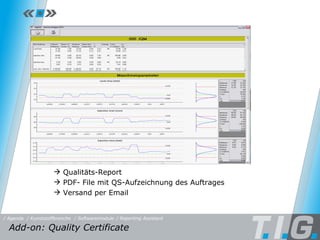

Reporting Assistant Artikellebenslauf Reporting Assistant  / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda
Reporting Assistant ,[object Object],[object Object],[object Object],Add-on: Quality Certificate / Softwaremodule / Reporting Assistant / Kunststoffbranche / Agenda
Referenzprojekte Interroll / Kunststoffspritzguss + Metallverarbeitung WKW-KTR / Spritzguss + Montage VINIDEX / Extrusion + Spritzguss Referenzprojekte Referenzprojekte in der Kunststoffbranche  / Referenzen / Kunststoffbranche WEIDMANN / Extrusion + Spritzguss / Agenda

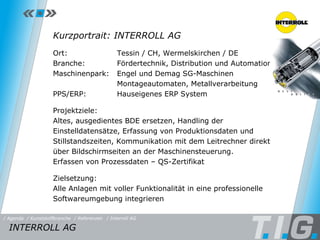

Referenz: Interroll AG Kurzportrait: INTERROLL AG Ort:  Tessin / CH, Wermelskirchen / DE Branche:  Fördertechnik, Distribution und Automation Maschinenpark: Engel und Demag SG-Maschinen Montageautomaten, Metallverarbeitung PPS/ERP:  Hauseigenes ERP System Projektziele: Altes, ausgedientes BDE ersetzen,  Handling der Einstelldatensätze, Erfassung von Produktionsdaten und Stillstandszeiten, Kommunikation mit dem Leitrechner direkt über Bildschirmseiten an der Maschinensteuerung.  Erfassen von Prozessdaten – QS-Zertifikat  Zielsetzung:  Alle Anlagen mit voller Funktionalität in eine  professionelle Softwareumgebung integrieren INTERROLL AG  / Referenzen / Interroll AG / Kunststoffbranche / Agenda
Referenz: Interroll AG INTERROLL AG - Lösungsansatz: Verwaltung von Einstelldatensätzen und Erfassung  von Prozessparametern über die Leitrechnerschnittstellen Euromap63 und Engel EMS. Realisierung spezieller Dialogseiten zur komfortablen Dateneingabe auf den Maschinensteuerungen mit den T.I.G. Partnern Engel und Demag. Entwicklung eines leistungsfähigen und automatisierten  QS-Systems für Montage, Rollenfertigung und Spritzguss. INTERROLL AG / Referenzen / Interroll AG / Kunststoffbranche / Agenda

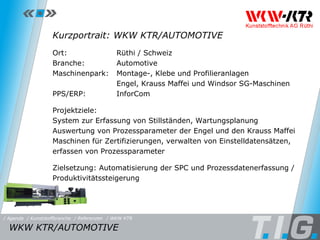

Referenz: WKW KTR Kurzportrait: WKW KTR/AUTOMOTIVE Ort:  Rüthi / Schweiz Branche:  Automotive Maschinenpark: Montage-, Klebe und Profilieranlagen Engel, Krauss Maffei und Windsor SG-Maschinen PPS/ERP:  InforCom Projektziele: System zur Erfassung von Stillständen, Wartungsplanung Auswertung von Prozessparameter der Engel und den Krauss Maffei  Maschinen für Zertifizierungen, verwalten von Einstelldatensätzen,  erfassen von Prozessparameter Zielsetzung: Automatisierung der SPC und Prozessdatenerfassung / Produktivitätssteigerung WKW KTR/AUTOMOTIVE  / Referenzen / WKW KTR / Kunststoffbranche / Agenda
Referenz: WKW KTR Dank der Kombination EMS und T.I.G. werden die Engel Maschinen optimal eingebunden – maximaler Leistungsumfang Wartungssteuerung für alle Fertigungsmittel Leitrechnerschnittstelle zu Krauss Maffei  mit der Steuerung MC4 und MC5 Integration der Windsor- und Montagemaschinen  über T.I.G. Erfassungshardware WKW KTR/AUTOMOTIVE  / Referenzen / WKW KTR / Kunststoffbranche / Agenda
Referenz: Vinidex Kurzportrait: VINIDEX PTY/EXTRUSION Ort:  Seven Hills / Sydney / Australien Branche:  Baubranche, Sanitär Maschinenpark: Extrusion, Engel und US Moulding SG-Maschinen ERP System MXP Projektziele: Verplanen der Produktionsanlagen, besseres Auftragshandling, online über den Auftragsfortschritt informiert werden Interface zum führenden ERP/PPS System MPX Stillstandsanalysen, Grafische Visualisierung der Maschinenzustände Zielsetzung:  Produktivitätssteigerung um 10 % innerhalb von einem Jahr VINIDEX PTY/EXTRUSION  / Referenzen / Vinidex / Kunststoffbranche / Agenda
Referenz: Vinidex ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],VINIDEX PTY/EXTRUSION  / Referenzen / Vinidex / Kunststoffbranche / Agenda

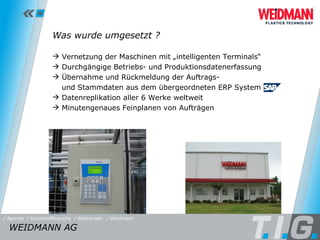

Referenz: Weidmann Als Systemlieferant bietet das ISO 9000/9001-zertifizierte Unternehmen deren Kunden Leistungen beginnend mit der Entwicklung und Konstruktion über den  Werkzeugbau bis hin zur Produktion des Endproduktes. Referenzbericht: WEIDMANN AG Ort:  Rapperswil CH Branche:  Medizin-, Autotive-, Sanitär-, Tunnel-, Minenbranche.  Maschinenpark: 120 Spritzgießmaschinen, davon 45 für  2 Komponenten Spritzguss  (KM, Arburg, Netstal, Engel 50-1000 Tonnen). ERP System: SAP Größe: 380 Mitarbeiter an 6 Standorten in CH, US, DE WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda
Referenz: Weidmann ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda

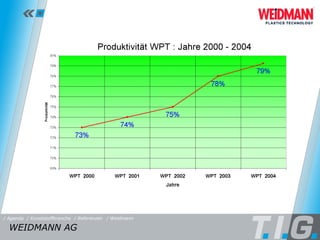

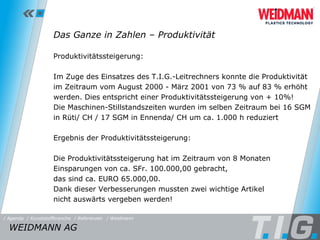

Referenz: Weidmann Das Ganze in Zahlen – Produktivität  Produktivitätssteigerung: Im Zuge des Einsatzes des T.I.G.-Leitrechners konnte die Produktivität  im Zeitraum vom August 2000 - März 2001 von 73 % auf 83 % erhöht werden. Dies entspricht einer Produktivitätssteigerung von + 10%!  Die Maschinen-Stillstandszeiten wurden im selben Zeitraum bei 16 SGM  in Rüti/ CH / 17 SGM in Ennenda/ CH um ca. 1.000 h reduziert Ergebnis der Produktivitätssteigerung: Die Produktivitätssteigerung hat im Zeitraum von 8 Monaten Einsparungen von ca. SFr. 100.000,00 gebracht,  das sind ca. EURO 65.000,00. Dank dieser Verbesserungen mussten zwei wichtige Artikel  nicht auswärts vergeben werden!  WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda
Referenz: Weidmann WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda

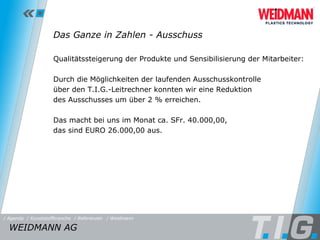

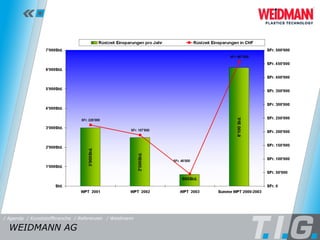

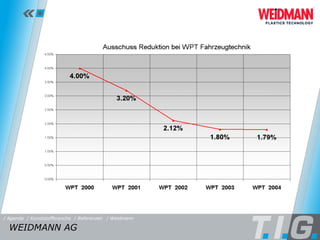

Referenz: Weidmann Das Ganze in Zahlen - Ausschuss Qualitätssteigerung der Produkte und Sensibilisierung der Mitarbeiter: Durch die Möglichkeiten der laufenden Ausschusskontrolle  über den T.I.G.-Leitrechner konnten wir eine Reduktion  des Ausschusses um über 2 % erreichen.  Das macht bei uns im Monat ca. SFr. 40.000,00,  das sind EURO 26.000,00 aus. WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda
Referenz: Weidmann WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda
Referenz: Weidmann Das Ganze in Zahlen – Rüstzeit Zykluszeitüberwachung: Durch die kontinuierliche Zykluszeitüberwachung konnten wir  die Zykluszeiten von einigen Artikeln von 2-8 Sekunden verbessern. Dadurch konnten Umrichtungen reduziert werden und die Fertigung wurde kostengünstiger. Rüstzeitoptimierung: Die Rüstzeiten konnten durch diese Maßnahmen und durch  die konsequente Feinplanung der Aufträge im Feinplanungsmodul der T.I.G. um ca. 100 h pro Woche reduziert werden. Das entspricht einer Ersparnis von ca. SFr. 20.000,00,  das sind EURO 13.000,00 pro Woche!   WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda
Referenz: Weidmann WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda

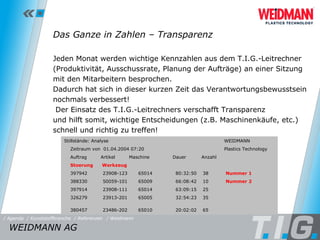

Referenz: Weidmann Das Ganze in Zahlen – Transparenz Jeden Monat werden wichtige Kennzahlen aus dem T.I.G.-Leitrechner (Produktivität, Ausschussrate, Planung der Aufträge) an einer Sitzung mit den Mitarbeitern besprochen.  Dadurch hat sich in dieser kurzen Zeit das Verantwortungsbewusstsein nochmals verbessert!   Der Einsatz des T.I.G.-Leitrechners verschafft Transparenz  und hilft somit, wichtige Entscheidungen (z.B. Maschinenkäufe, etc.) schnell und richtig zu treffen!  Stillstände: Analyse  WEIDMANN Zeitraum von  01.04.2004 07:20  Plastics Technology Auftrag  Artikel  Maschine  Dauer  Anzahl Stoerung  Werkzeug 397942  23908-123  65014  80:32:50  38    Nummer 1 388330  50059-101  65009  66:08:42  10   Nummer 2 397914  23908-111  65014  63:09:15  25 326279  23913-201  65005  32:54:23  35 380457  23486-202  65010  20:02:02  65   WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda

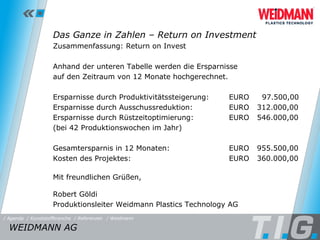

Referenz: Weidmann Das Ganze in Zahlen – Return on Investment Zusammenfassung: Return on Invest   Anhand der unteren Tabelle werden die Ersparnisse  auf den Zeitraum von 12 Monate hochgerechnet.    Ersparnisse durch Produktivitätssteigerung: EURO    97.500,00 Ersparnisse durch Ausschussreduktion: EURO  312.000,00 Ersparnisse durch Rüstzeitoptimierung: EURO  546.000,00 (bei 42 Produktionswochen im Jahr)   Gesamtersparnis in 12 Monaten:  EURO  955.500,00 Kosten des Projektes: EURO 360.000,00  Mit freundlichen Grüßen,   Robert Göldi Produktionsleiter Weidmann Plastics Technology AG WEIDMANN AG  / Referenzen / Weidmann / Kunststoffbranche / Agenda
