Öffne den Materialkasten
an der oberen Lasche.
Nimm alle
Bauteile heraus.

Schlage das Buch auf der letzten Seite auf.

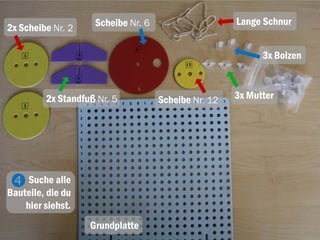

Grundplatte
2x Scheibe Nr. 2
2x Standfuß Nr. 5
Scheibe Nr. 6
Scheibe Nr. 12
Lange Schnur
3x Bolzen
3x Mutter
Suche alle
Bauteile, die du
hier siehst.


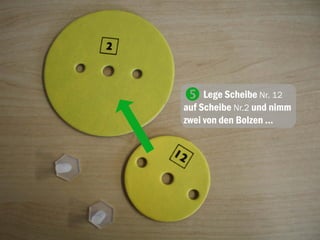

Lege Scheibe Nr. 12
auf Scheibe Nr.2 und nimm
zwei von den Bolzen …


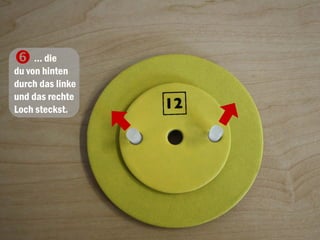

… die
du von hinten
durch das linke
und das rechte
Loch steckst.

Nimm die andere
Scheibe Nr. 2 und
stecke sie durch die
Bolzen, damit sie auf
Scheibe Nr. 12 liegt.

Verschraube
die Bolzen mit zwei
von den Muttern.


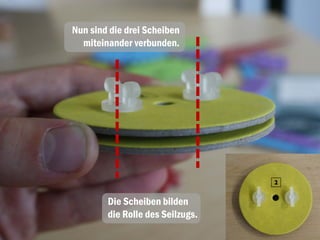

Nun sind die drei Scheiben
miteinander verbunden.
Die Scheiben bilden
die Rolle des Seilzugs.
Stecke den
dritten Bolzen
durch das Loch in
der Mitte der
Scheiben und
durch das Loch J2
auf der Grund-
platte.

Binde das eine Ende der Schnur am
kleinen Loch außen an Scheibe Nr. 6 fest.


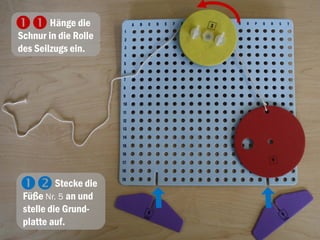

Hänge die
Schnur in die Rolle
des Seilzugs ein.

Stecke die
Füße Nr. 5 an und
stelle die Grund-
platte auf.


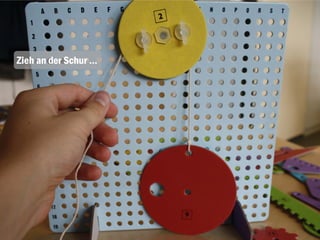

Zieh an der Schur …
… um das Gewicht (= rote
Scheibe) hochzuheben.
Und so sieht ein
richtiger Seilzug aus.
Grafik by César Rincón
via Wikimedia Commons
