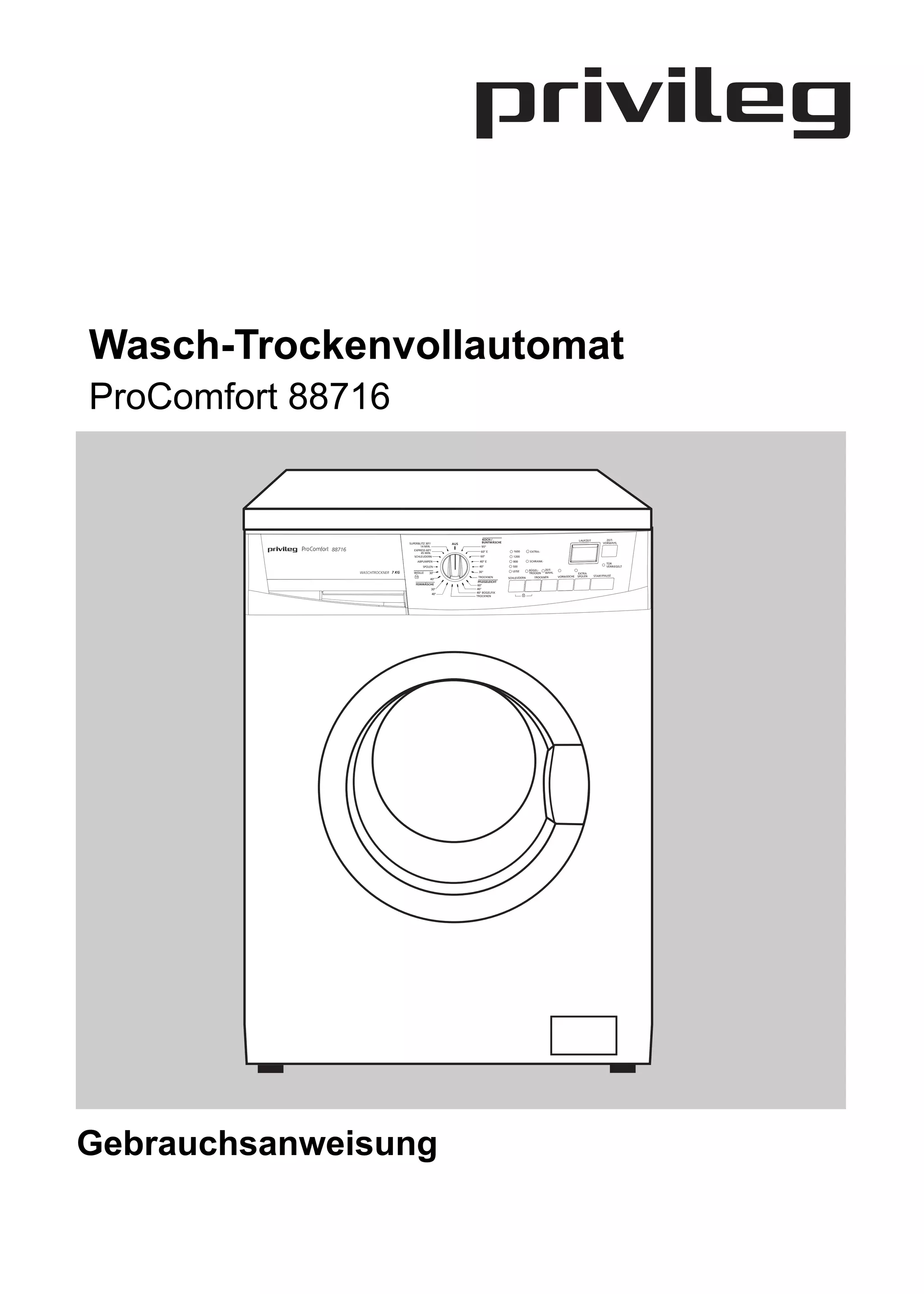

Das Dokument ist eine Gebrauchsanweisung für den Wasch-Trockenvollautomaten ProComfort 88716 und enthält detaillierte Informationen zur Bedienung, Sicherheitshinweise sowie technische Spezifikationen. Es werden verschiedene Programme und Einstellungen beschrieben, und Anleitungen zur Installation sowie zur Entsorgung von Verpackungen und Altgeräten gegeben. Die Nutzer werden aufgefordert, Sicherheitshinweise zu beachten und bei Problemen den Kundenservice zu kontaktieren.

1. Wasch-Trockenvollautomat
ProComfort 88716
KOCH-/ LAUFZEIT ZEIT-
SUPERBLITZ 30º/ BUNTWÄSCHE VORWAHL
AUS
14 MIN. 95º
88716 EXPRESS 60º/ 60° E 1600 EXTRA-
45 MIN.
SCHLEUDERN 60° 1200
ABPUMPEN 40° E 800 SCHRANK-
TÜR
SPÜLEN 40° 500 VERRIEGELT
LEISE BÜGEL- ZEIT-
WASCHTROCKNER 7 KG WOLLE 30° 30° TROCKEN WAHL EXTRA
TROCKNEN VORWÄSCHE SPÜLEN START/PAUSE
SCHLEUDERN TROCKNEN
40°
PFLEGELEICHT
FEINWÄSCHE 60°
30° 40°
40° 40° BÜGELFIX
TROCKNEN
Gebrauchsanweisung

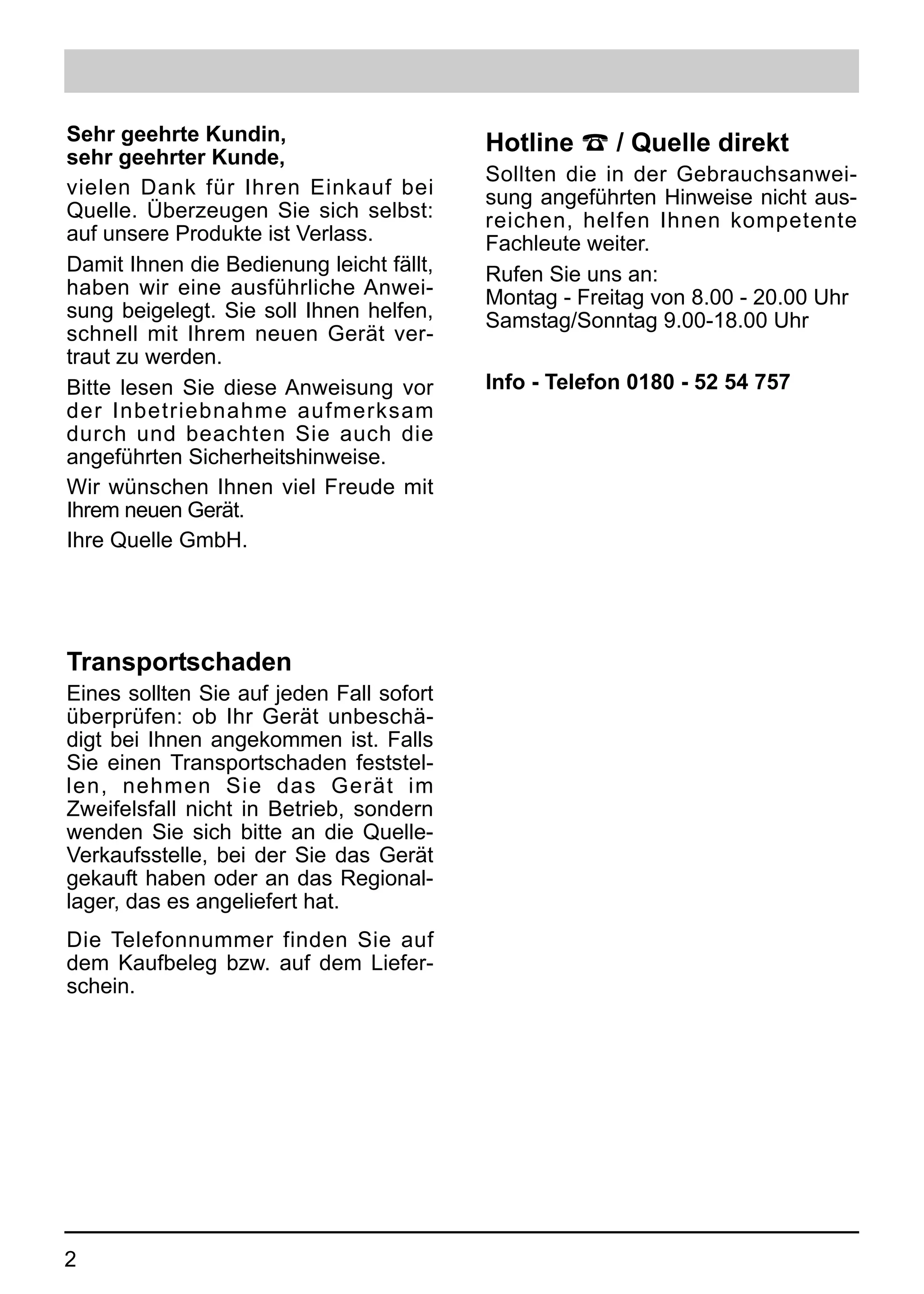

2. Sehr geehrte Kundin, Hotline ¤ / Quelle direkt
sehr geehrter Kunde,
Sollten die in der Gebrauchsanwei-
vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus-
Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente
auf unsere Produkte ist Verlass. Fachleute weiter.
Damit Ihnen die Bedienung leicht fällt, Rufen Sie uns an:
haben wir eine ausführliche Anwei- Montag - Freitag von 8.00 - 20.00 Uhr
sung beigelegt. Sie soll Ihnen helfen, Samstag/Sonntag 9.00-18.00 Uhr
schnell mit Ihrem neuen Gerät ver-
traut zu werden.
Bitte lesen Sie diese Anweisung vor Info - Telefon 0180 - 52 54 757
der Inbetriebnahme aufmerksam
durch und beachten Sie auch die
angeführten Sicherheitshinweise.
Wir wünschen Ihnen viel Freude mit
Ihrem neuen Gerät.
Ihre Quelle GmbH.
Transportschaden
Eines sollten Sie auf jeden Fall sofort
überprüfen: ob Ihr Gerät unbeschä-
digt bei Ihnen angekommen ist. Falls
Sie einen Transportschaden feststel-
len, nehmen Sie das Gerät im
Zweifelsfall nicht in Betrieb, sondern
wenden Sie sich bitte an die Quelle-
Verkaufsstelle, bei der Sie das Gerät
gekauft haben oder an das Regional-
lager, das es angeliefert hat.
Die Telefonnummer finden Sie auf
dem Kaufbeleg bzw. auf dem Liefer-
schein.
2

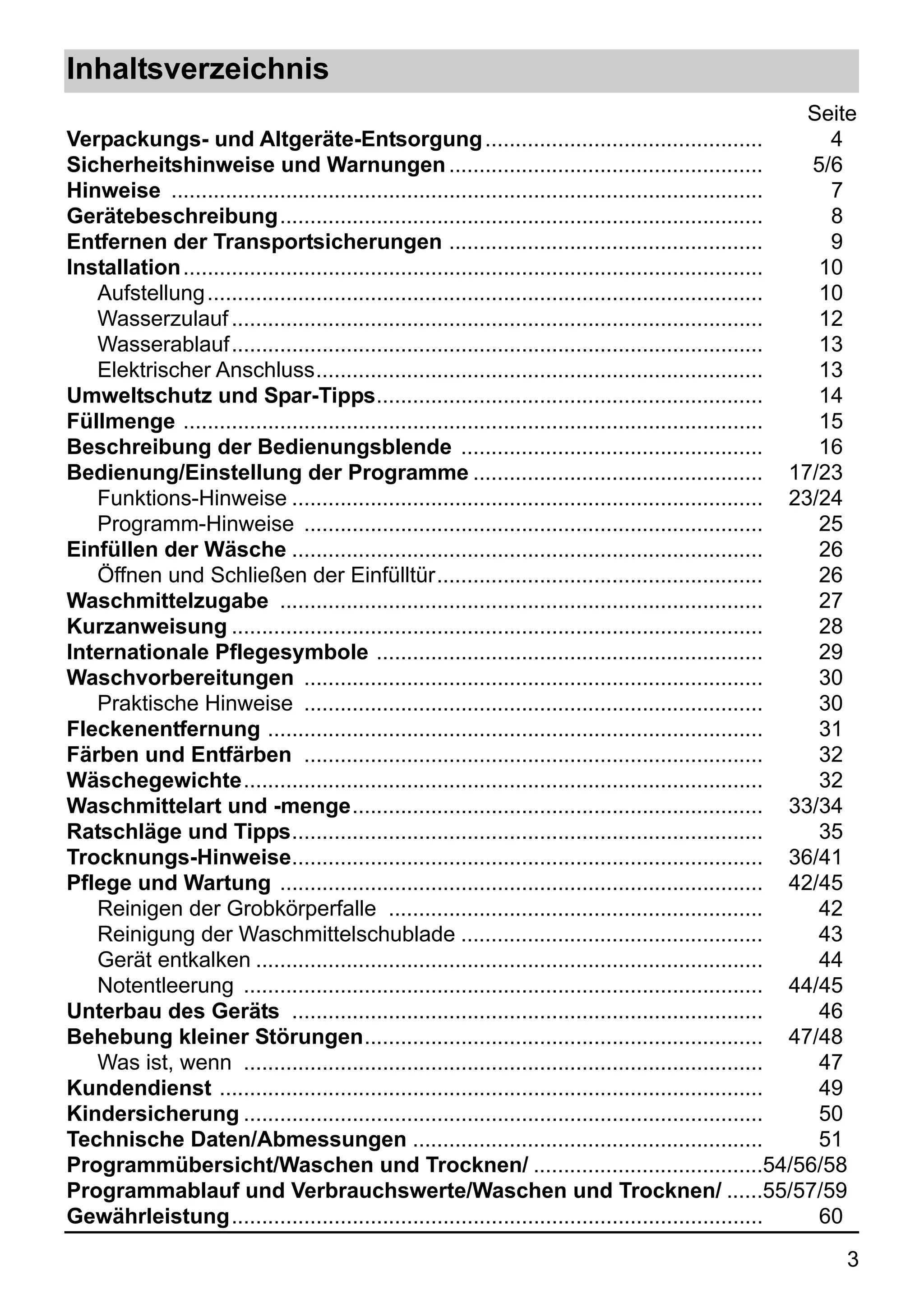

3. Inhaltsverzeichnis
Seite
Verpackungs- und Altgeräte-Entsorgung .............................................. 4
Sicherheitshinweise und Warnungen .................................................... 5/6
Hinweise .................................................................................................. 7

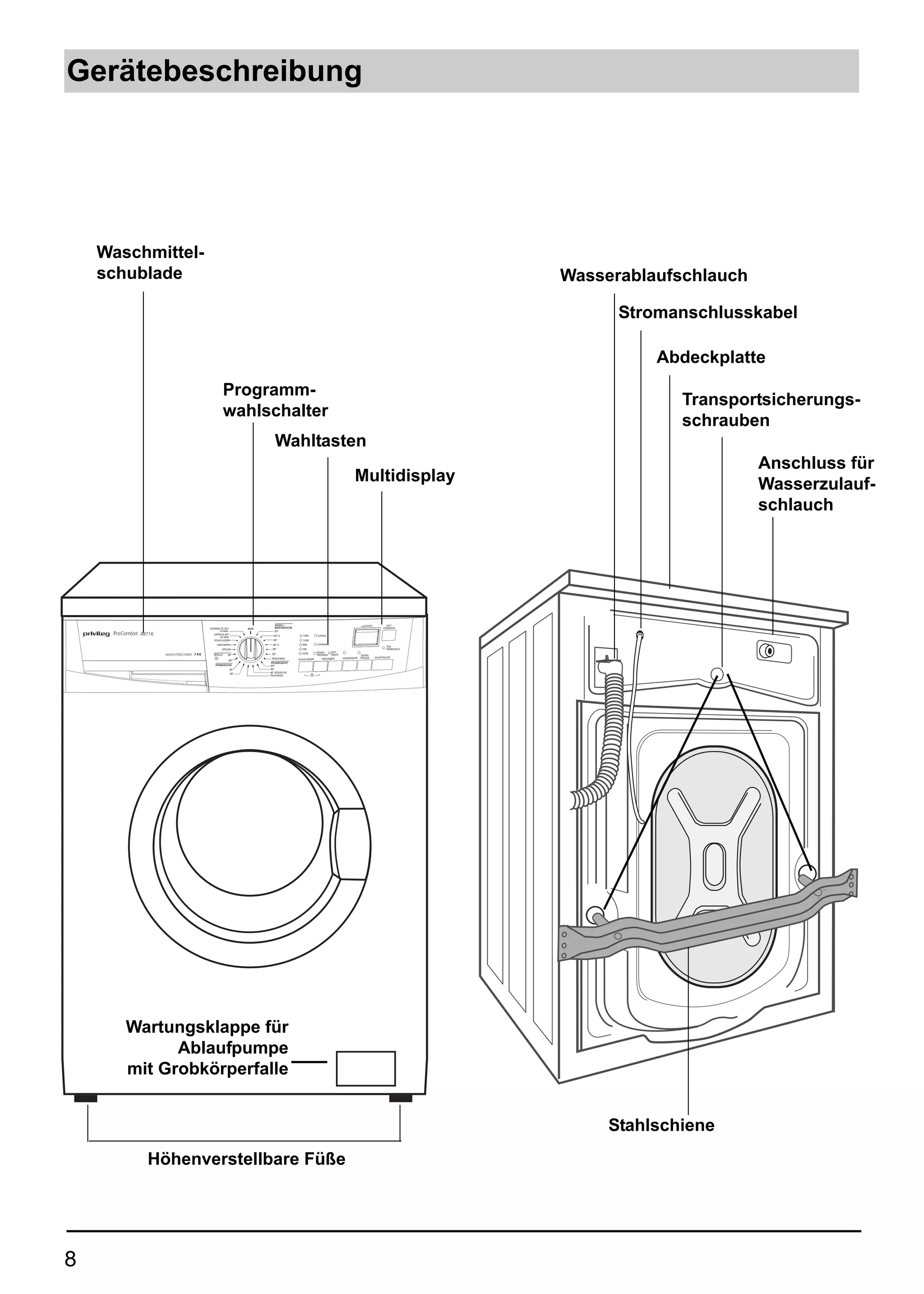

Gerätebeschreibung................................................................................ 8

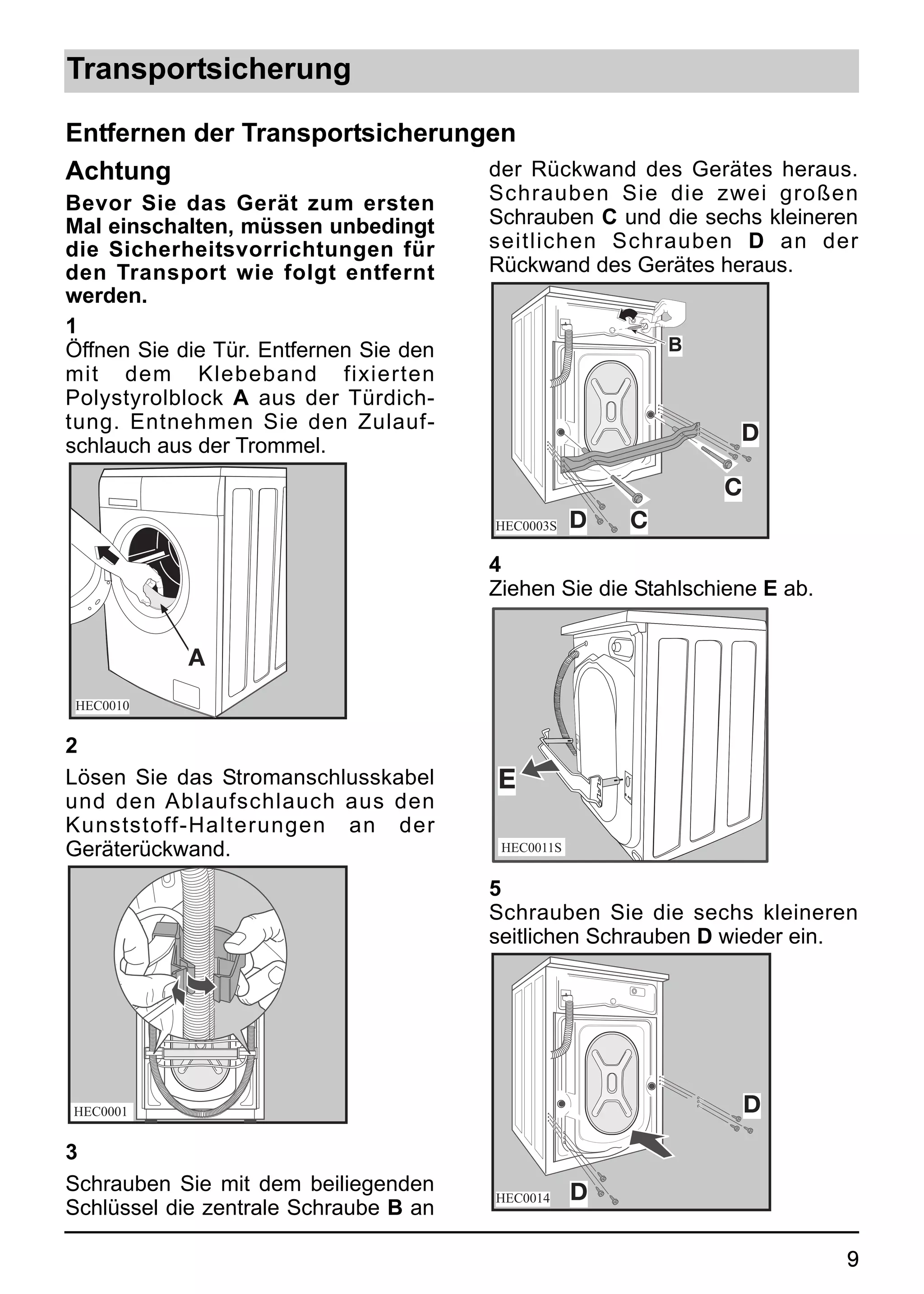

Entfernen der Transportsicherungen .................................................... 9

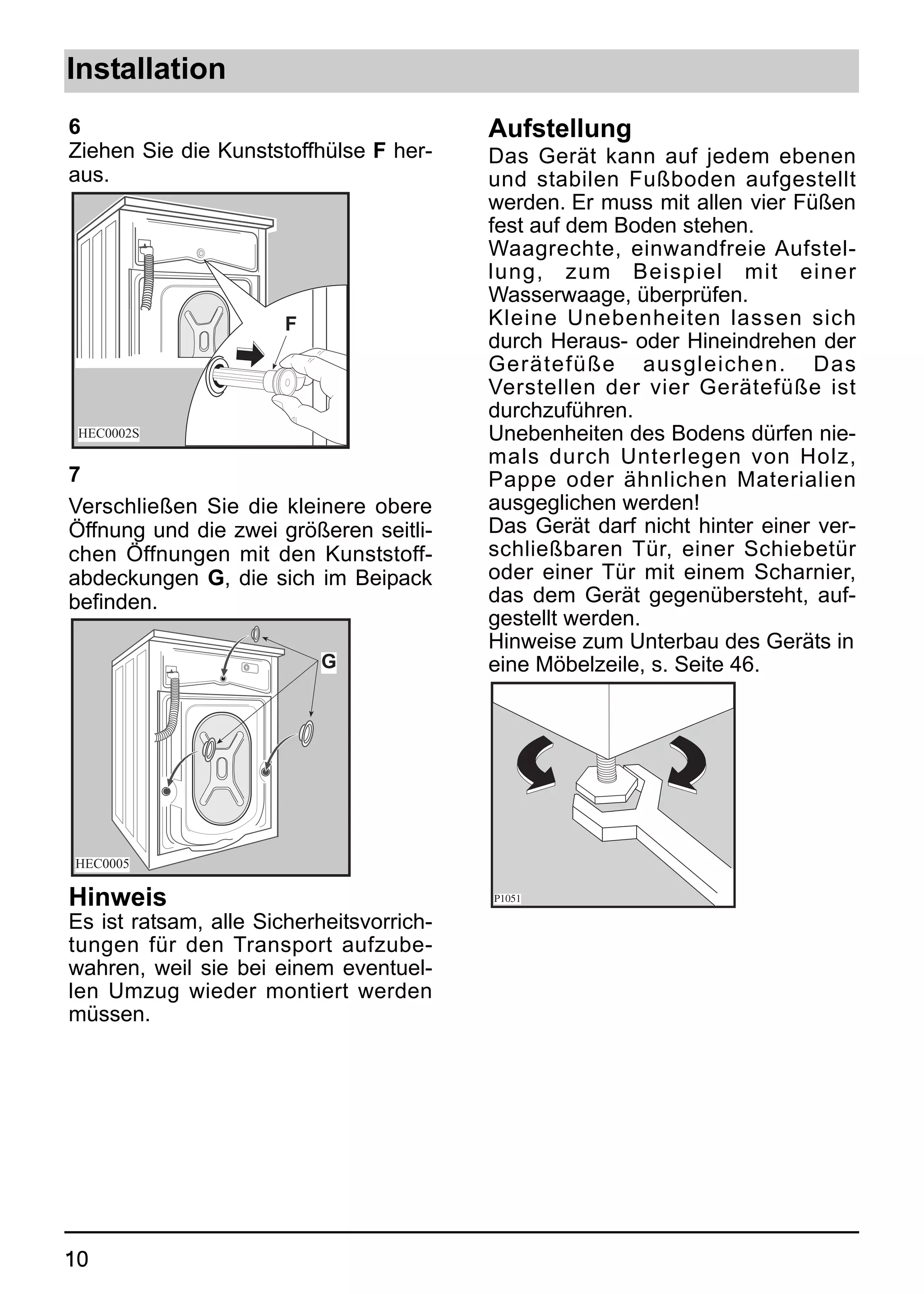

Installation ................................................................................................ 10
Aufstellung ............................................................................................ 10

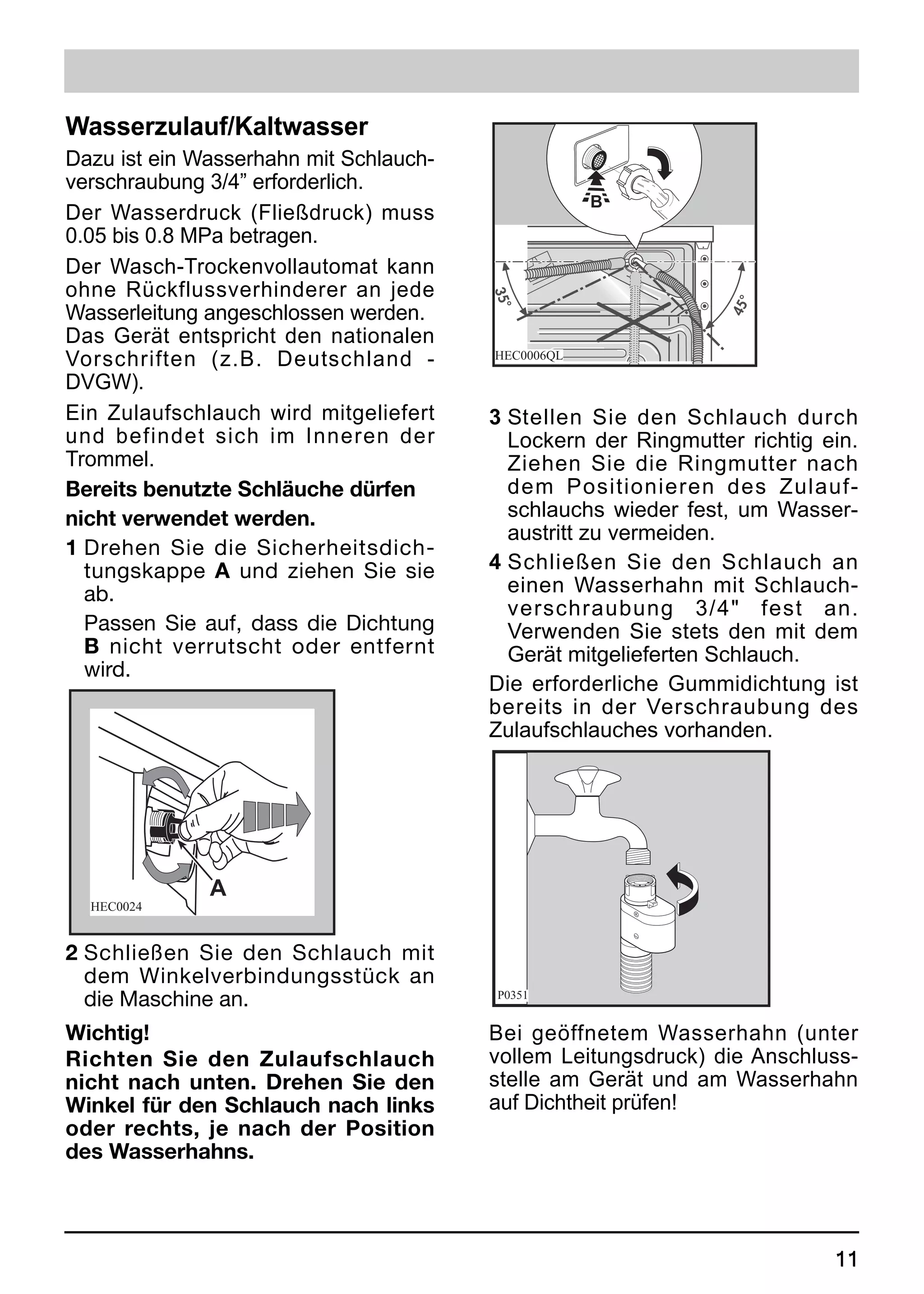

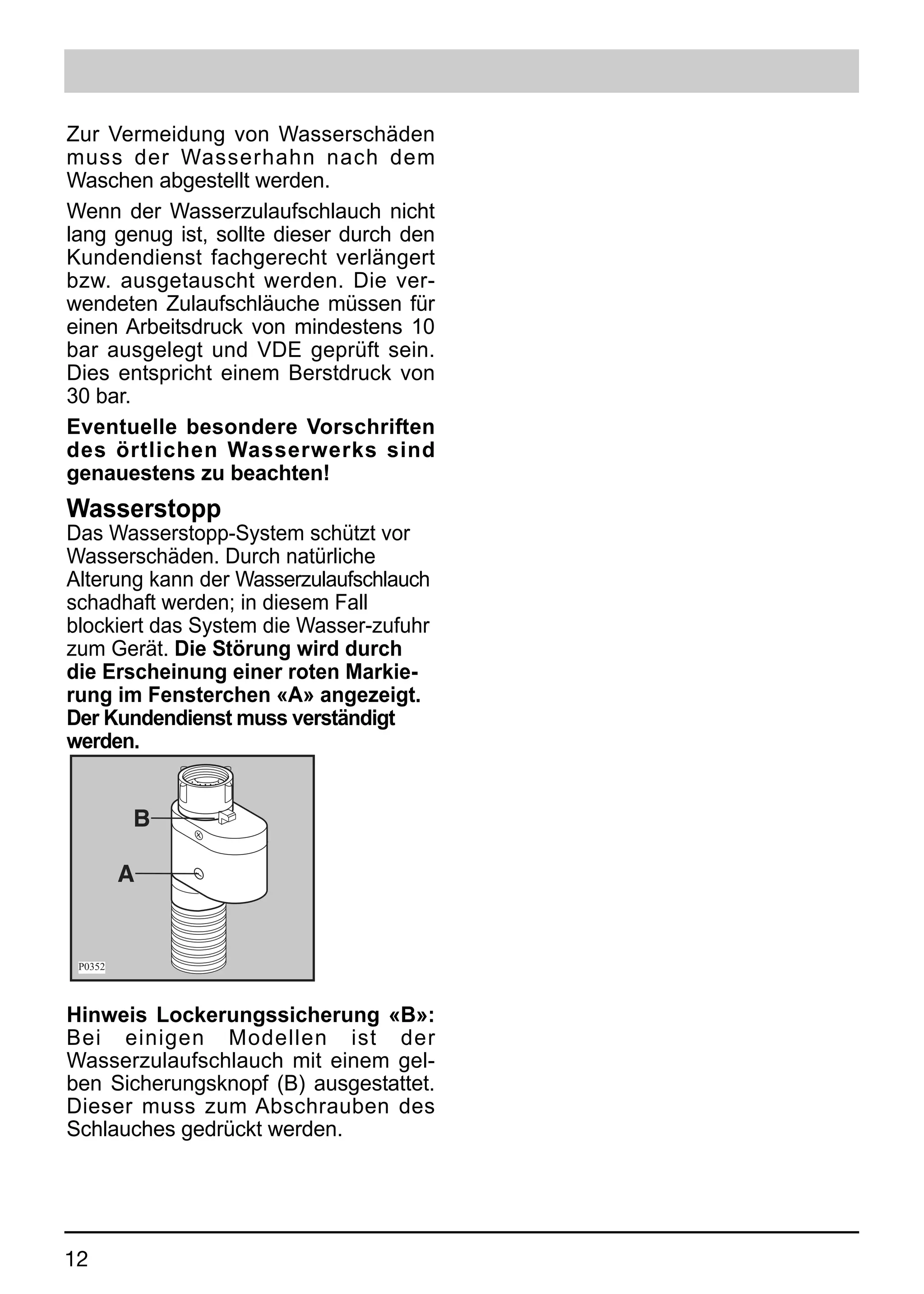

Wasserzulauf ........................................................................................ 12

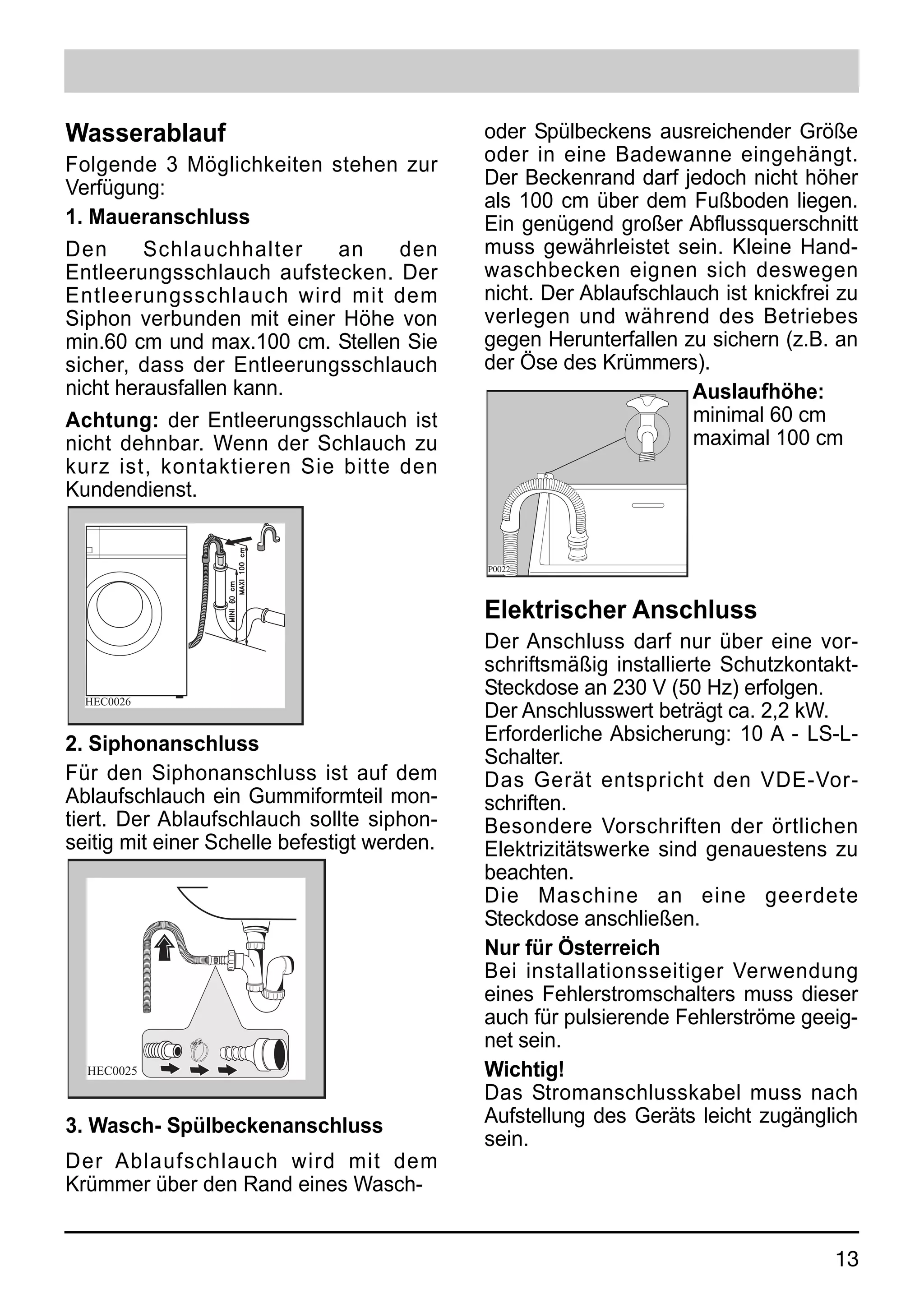

Wasserablauf........................................................................................ 13
Elektrischer Anschluss.......................................................................... 13

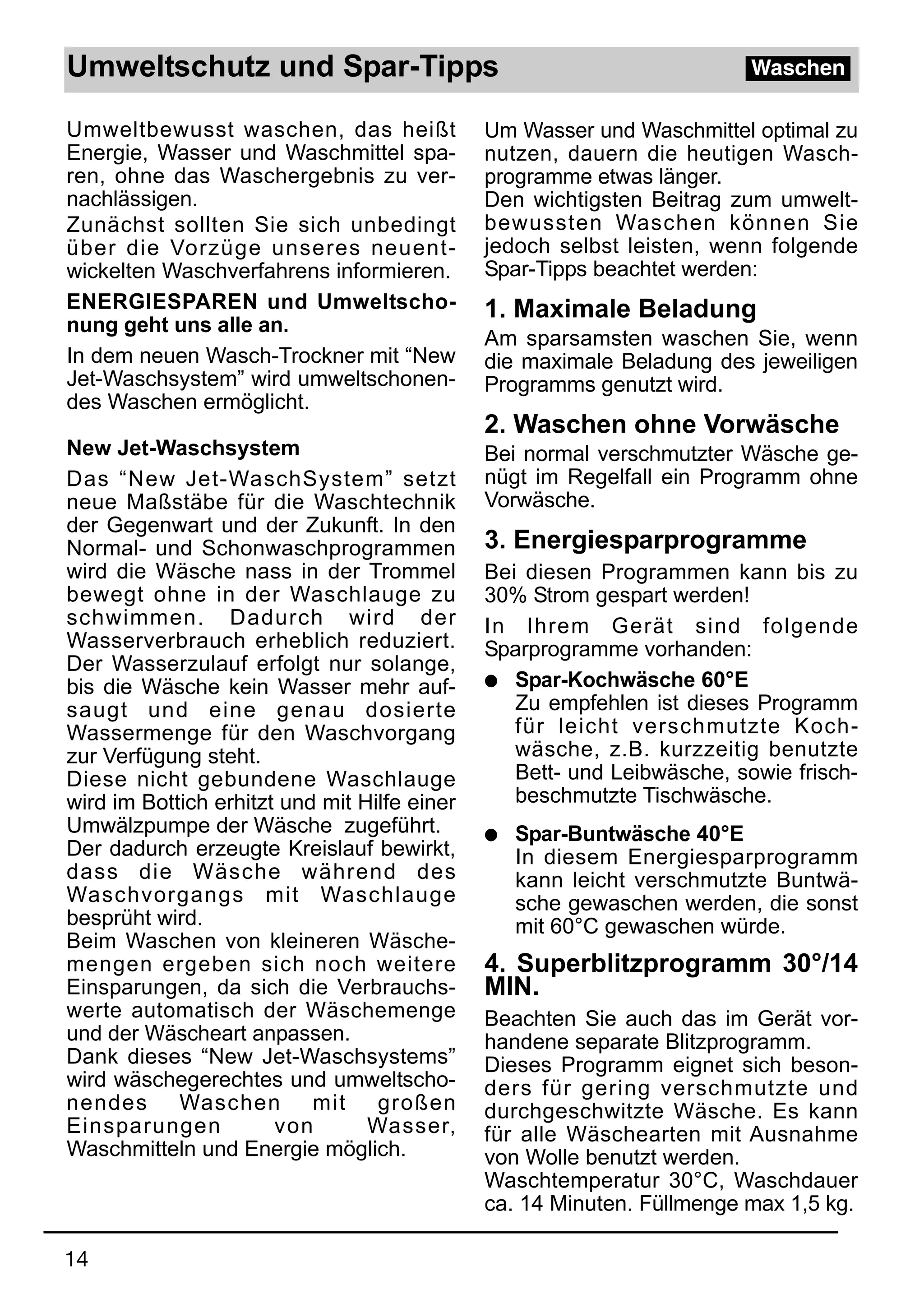

Umweltschutz und Spar-Tipps................................................................ 14

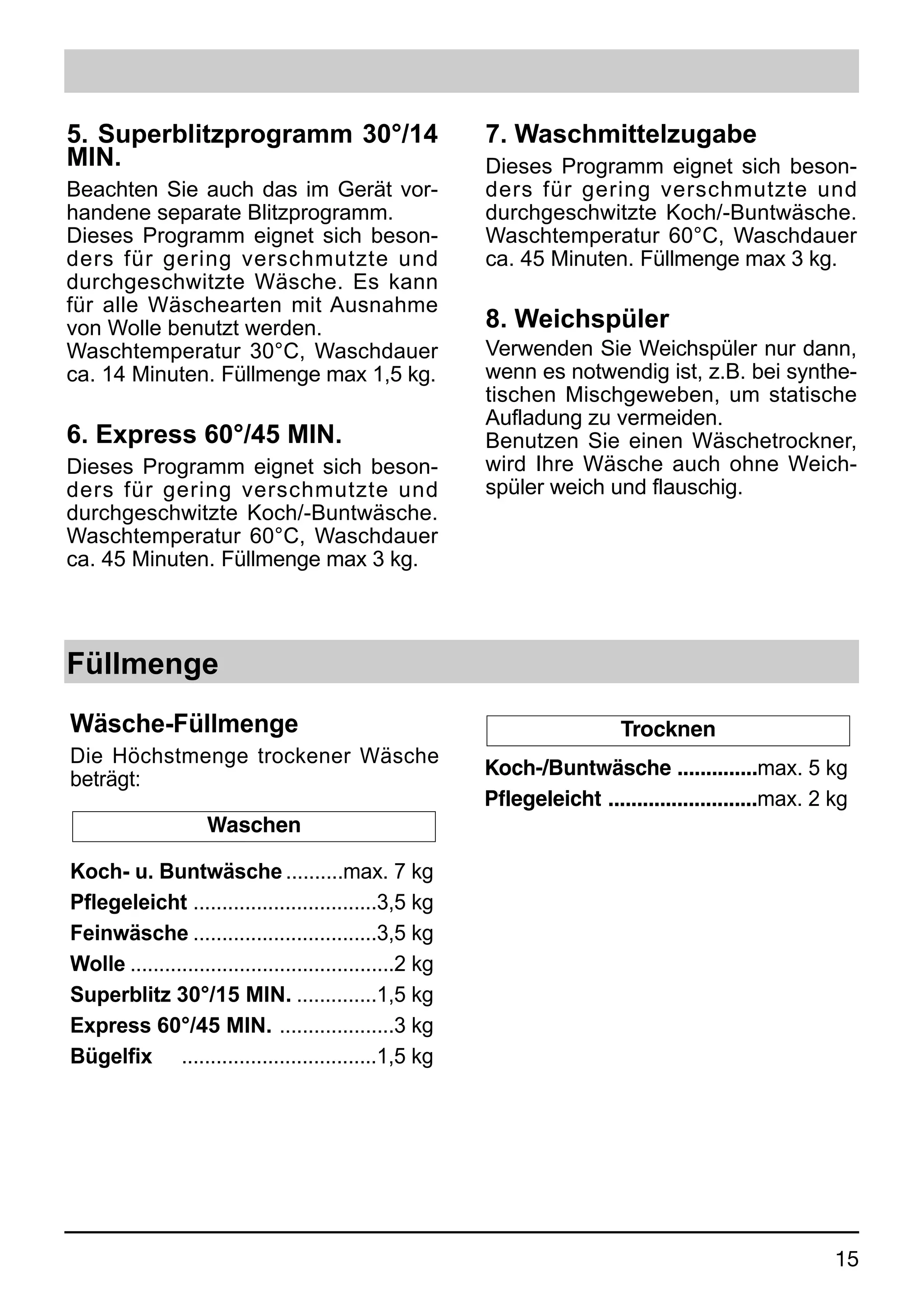

Füllmenge ................................................................................................ 15

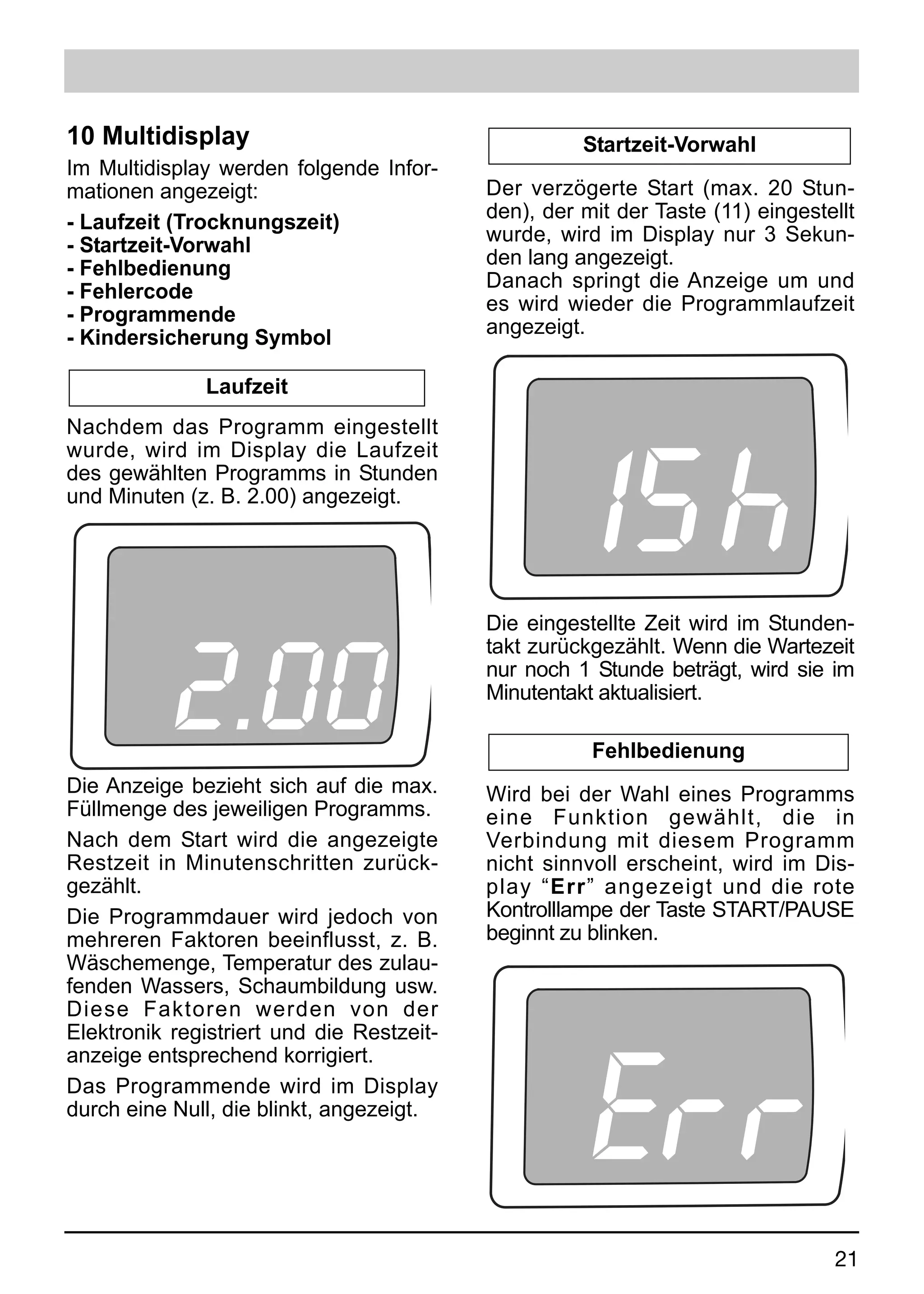

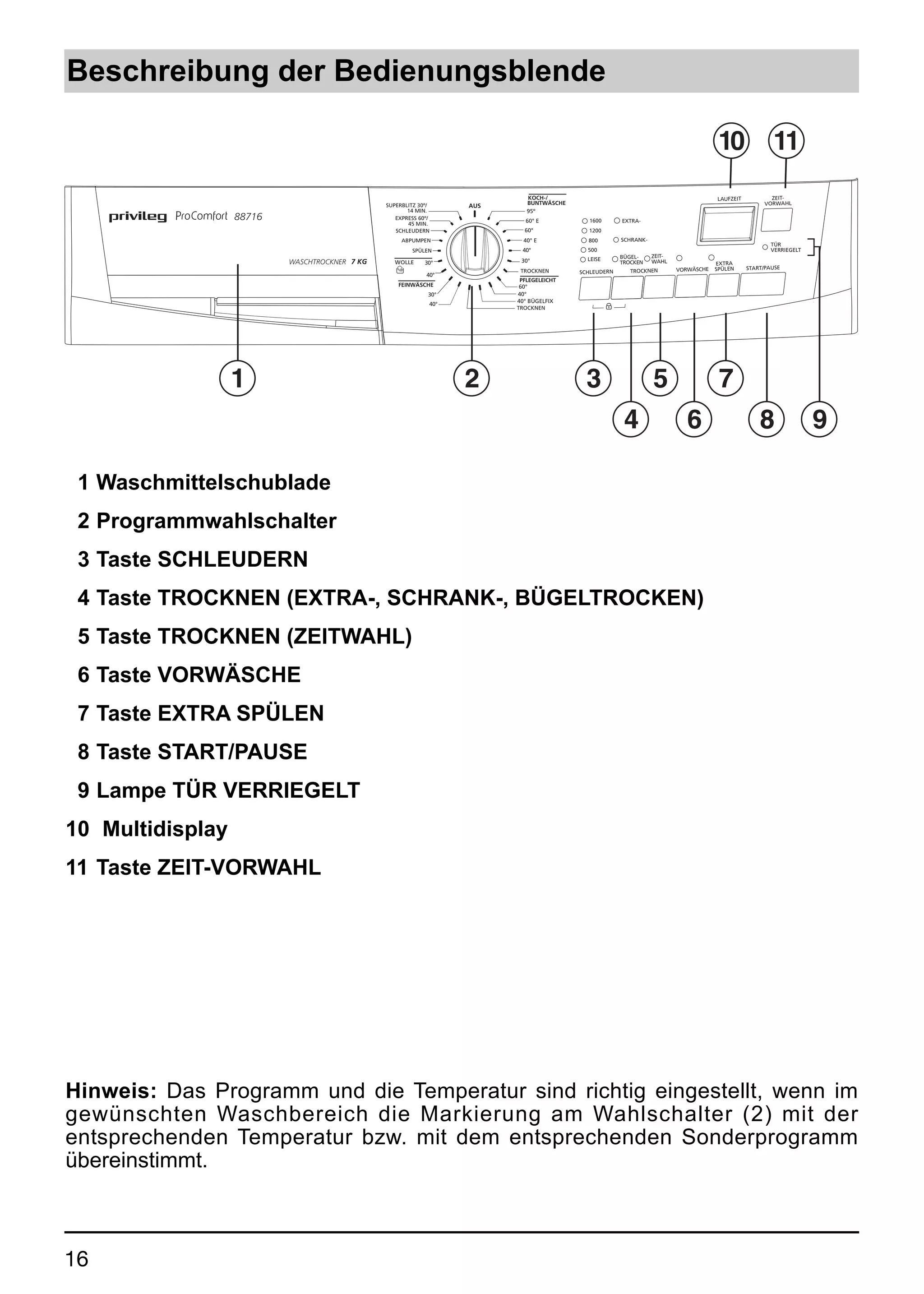

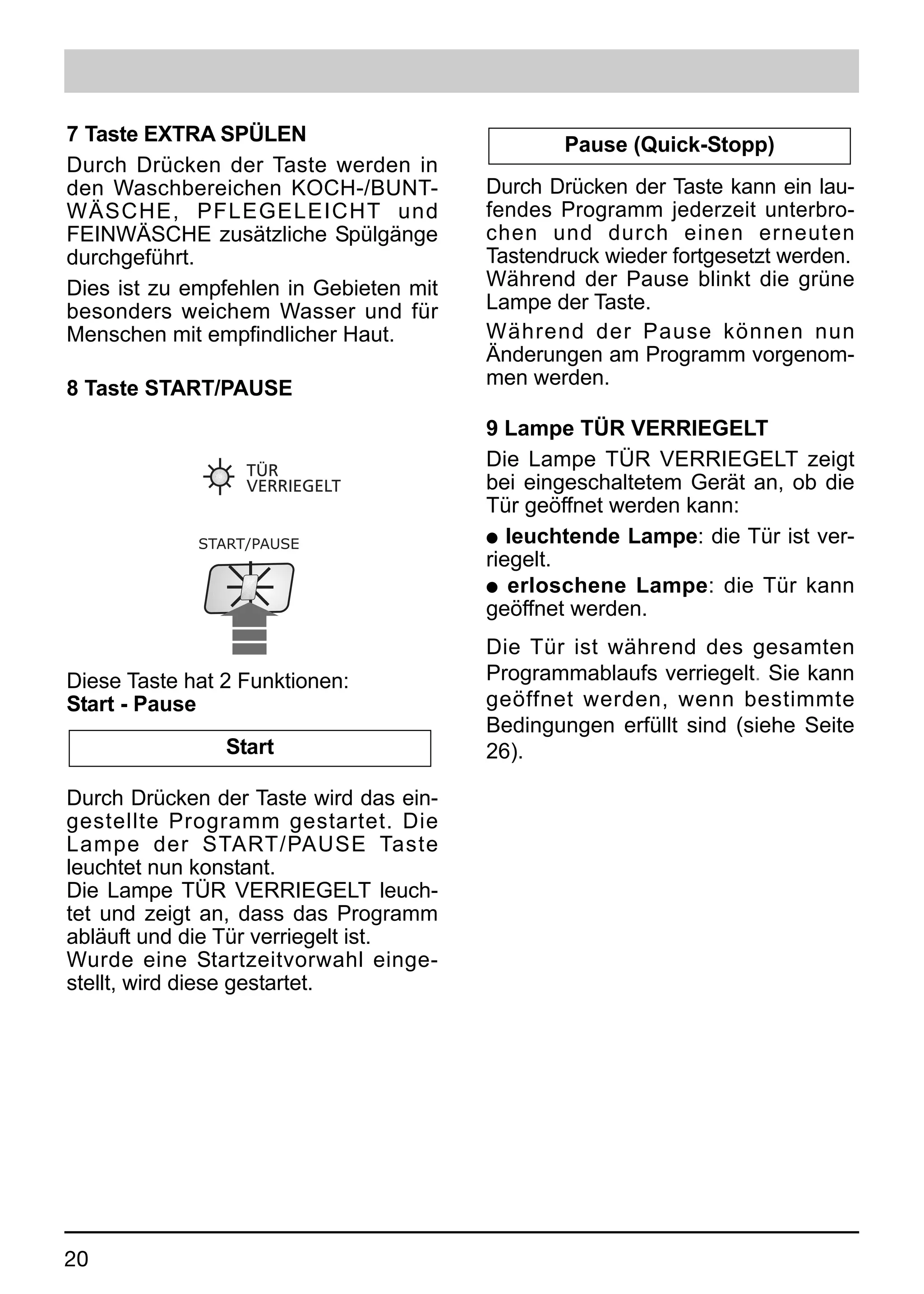

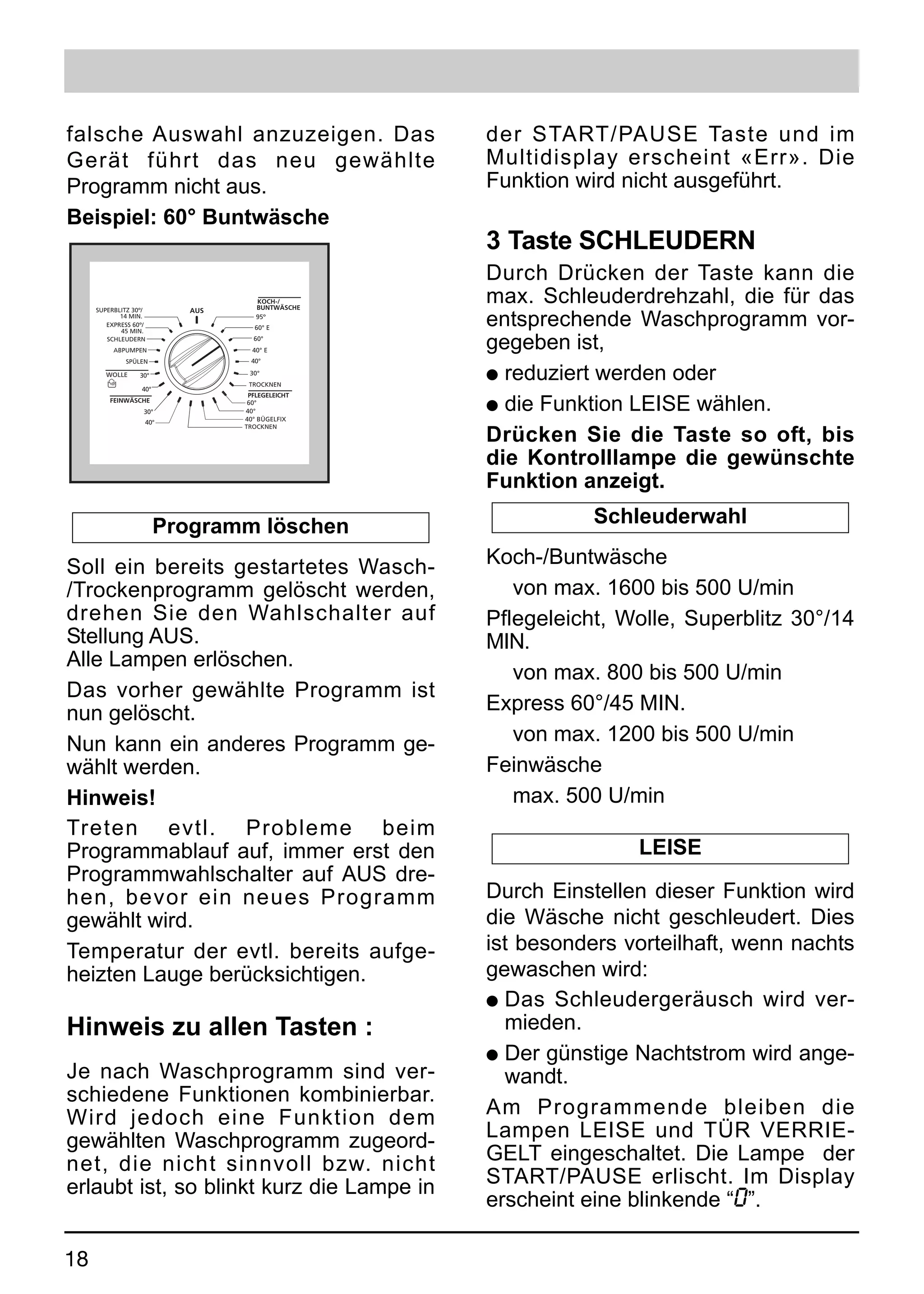

Beschreibung der Bedienungsblende .................................................. 16

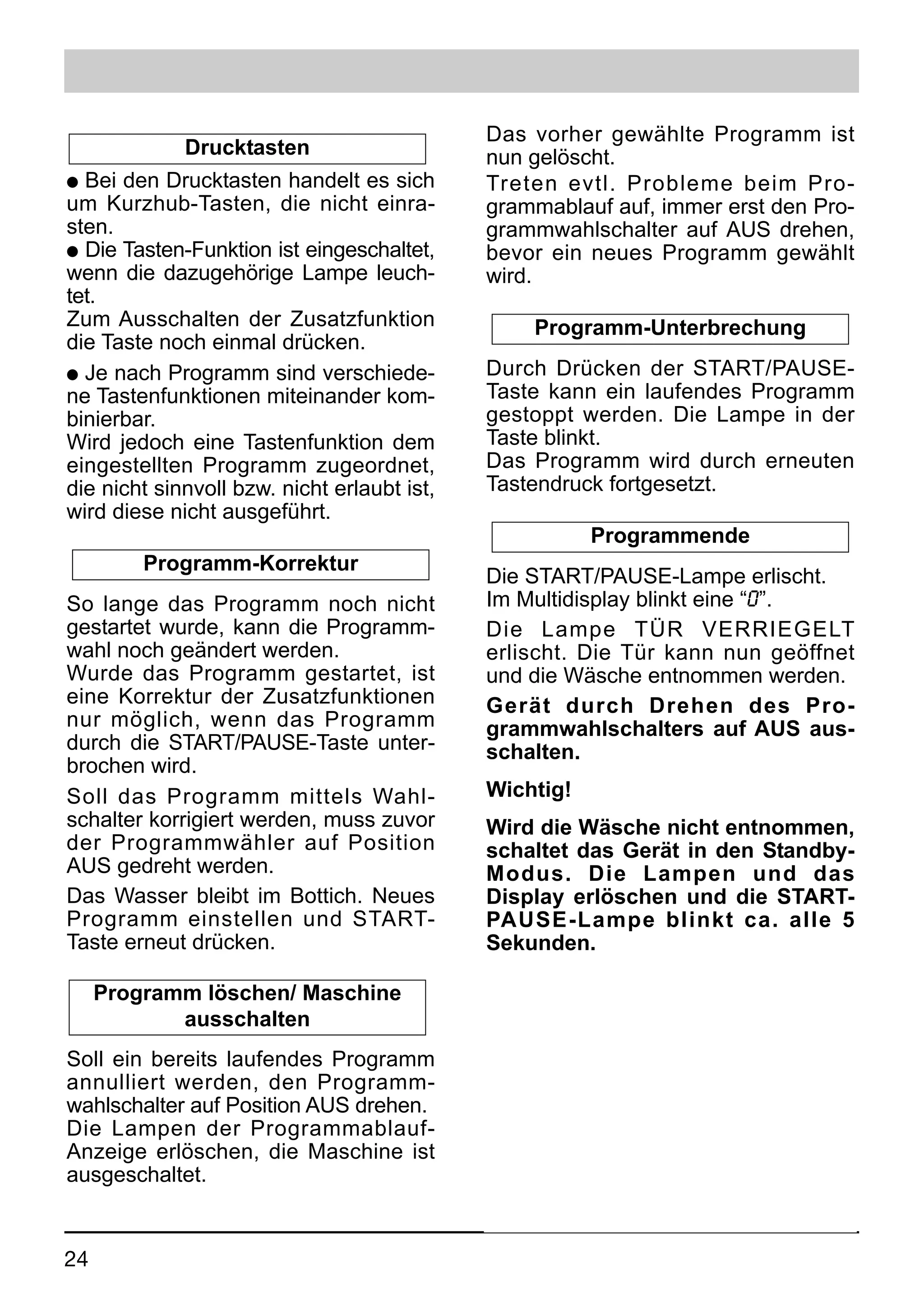

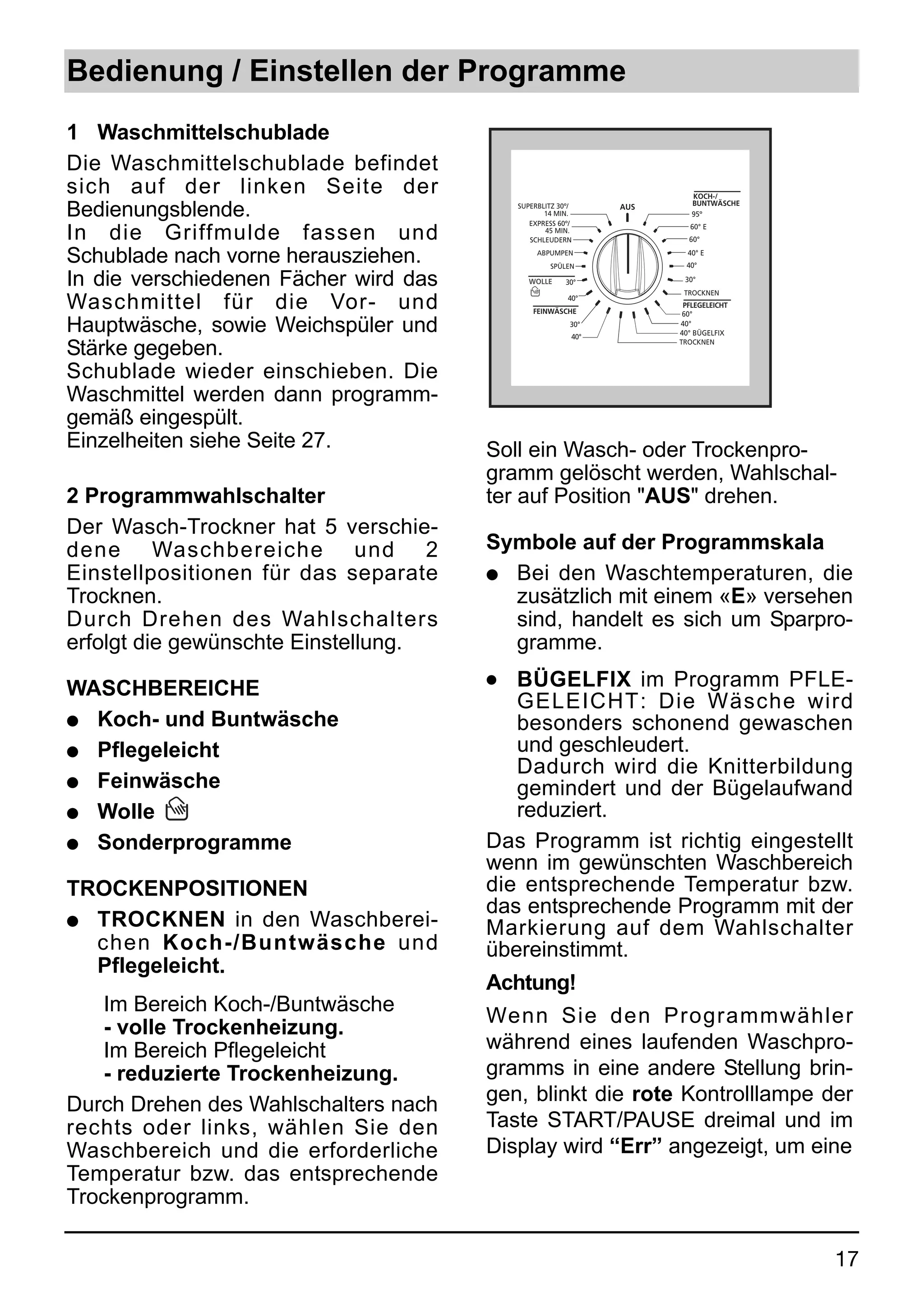

Bedienung/Einstellung der Programme ................................................ 17/23

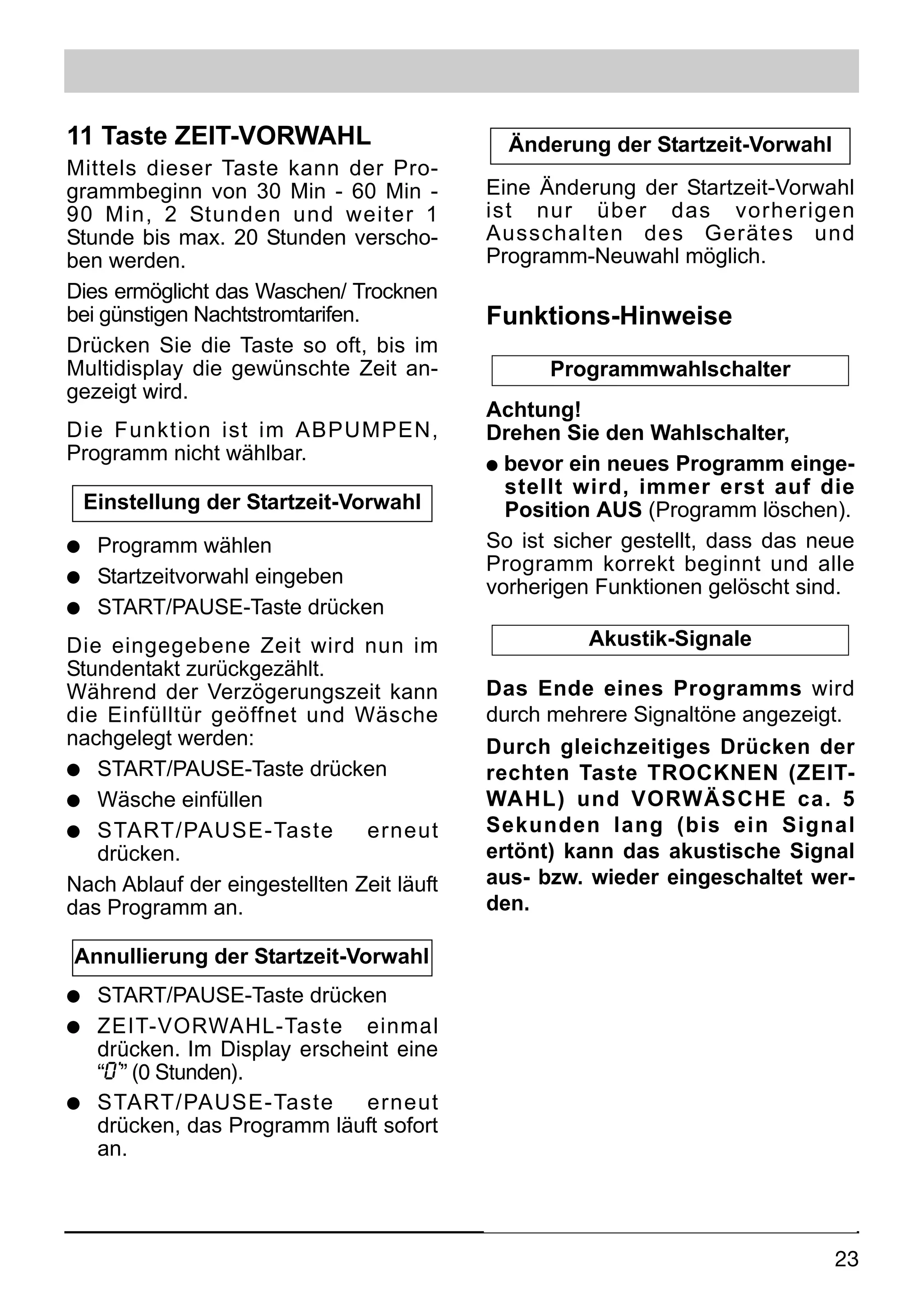

Funktions-Hinweise .............................................................................. 23/24

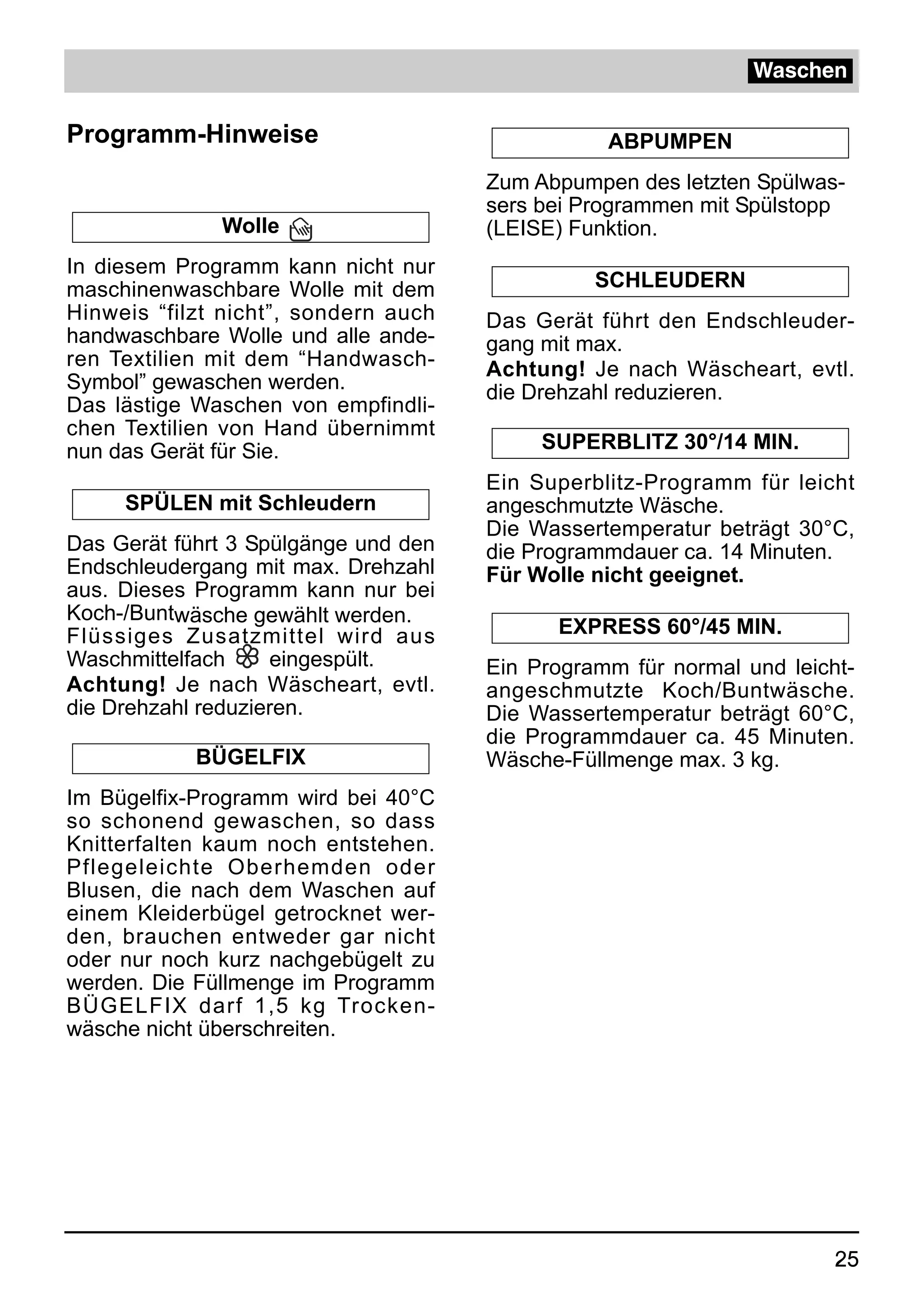

Programm-Hinweise ............................................................................ 25

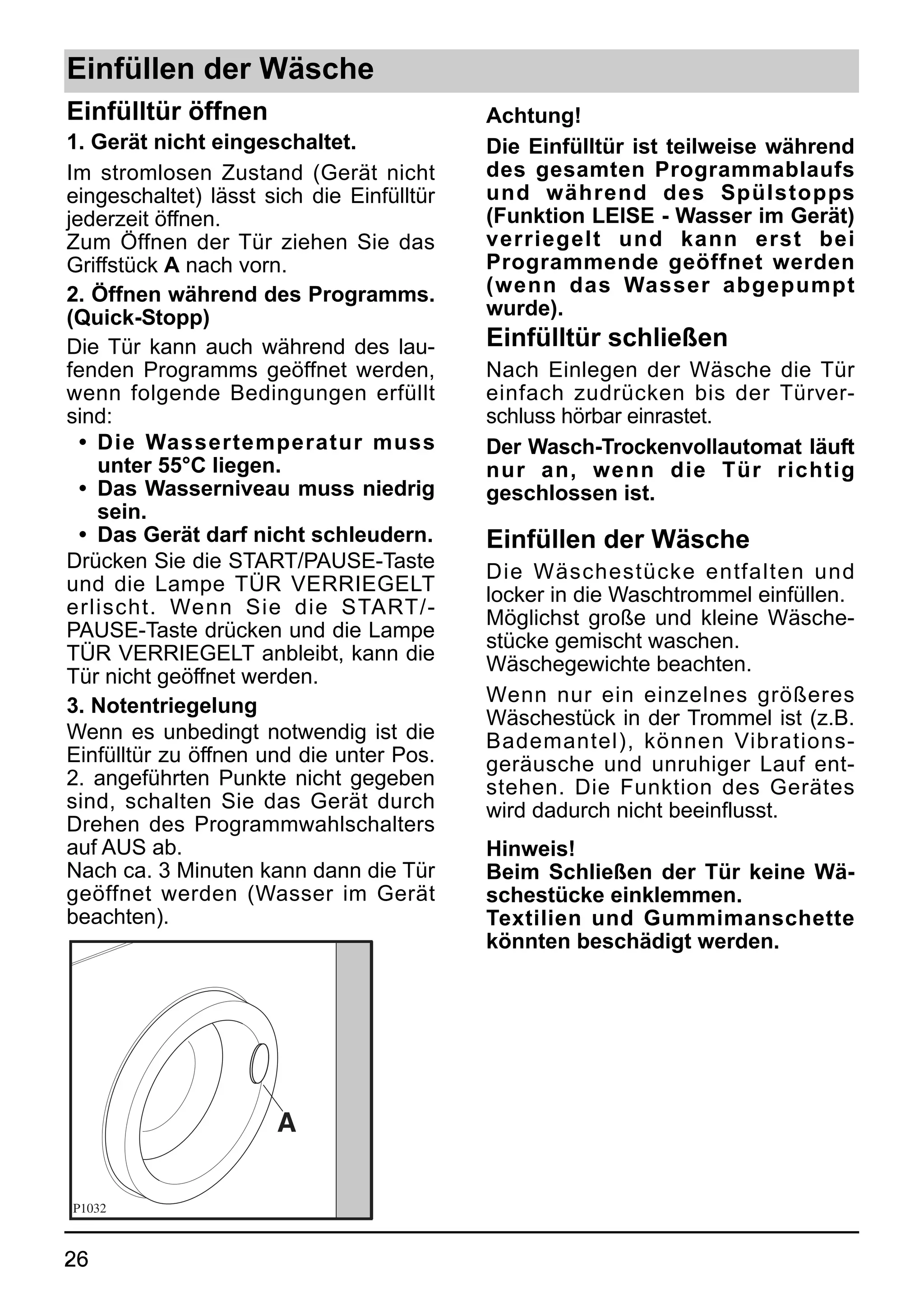

Einfüllen der Wäsche .............................................................................. 26
Öffnen und Schließen der Einfülltür...................................................... 26

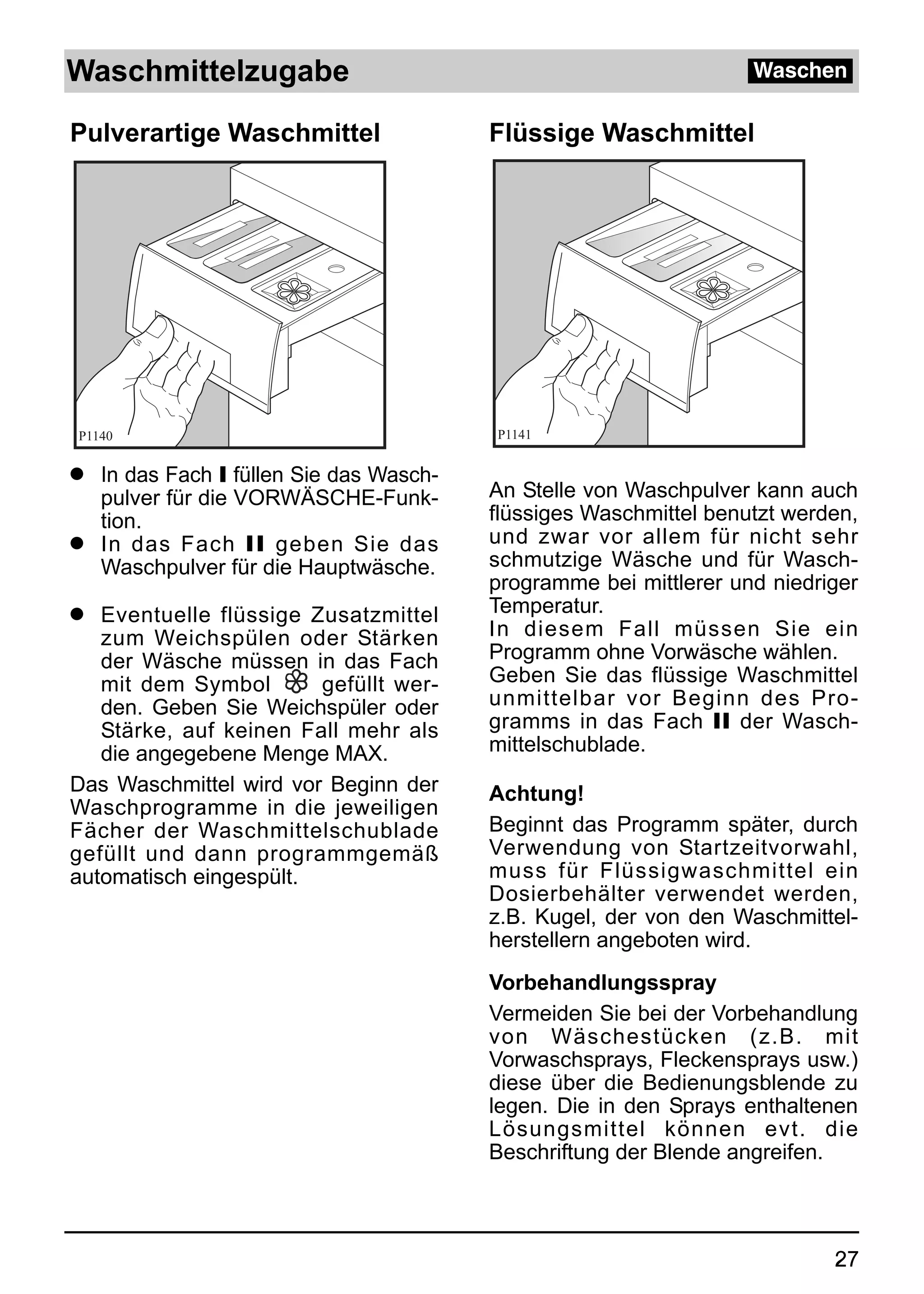

Waschmittelzugabe ................................................................................ 27

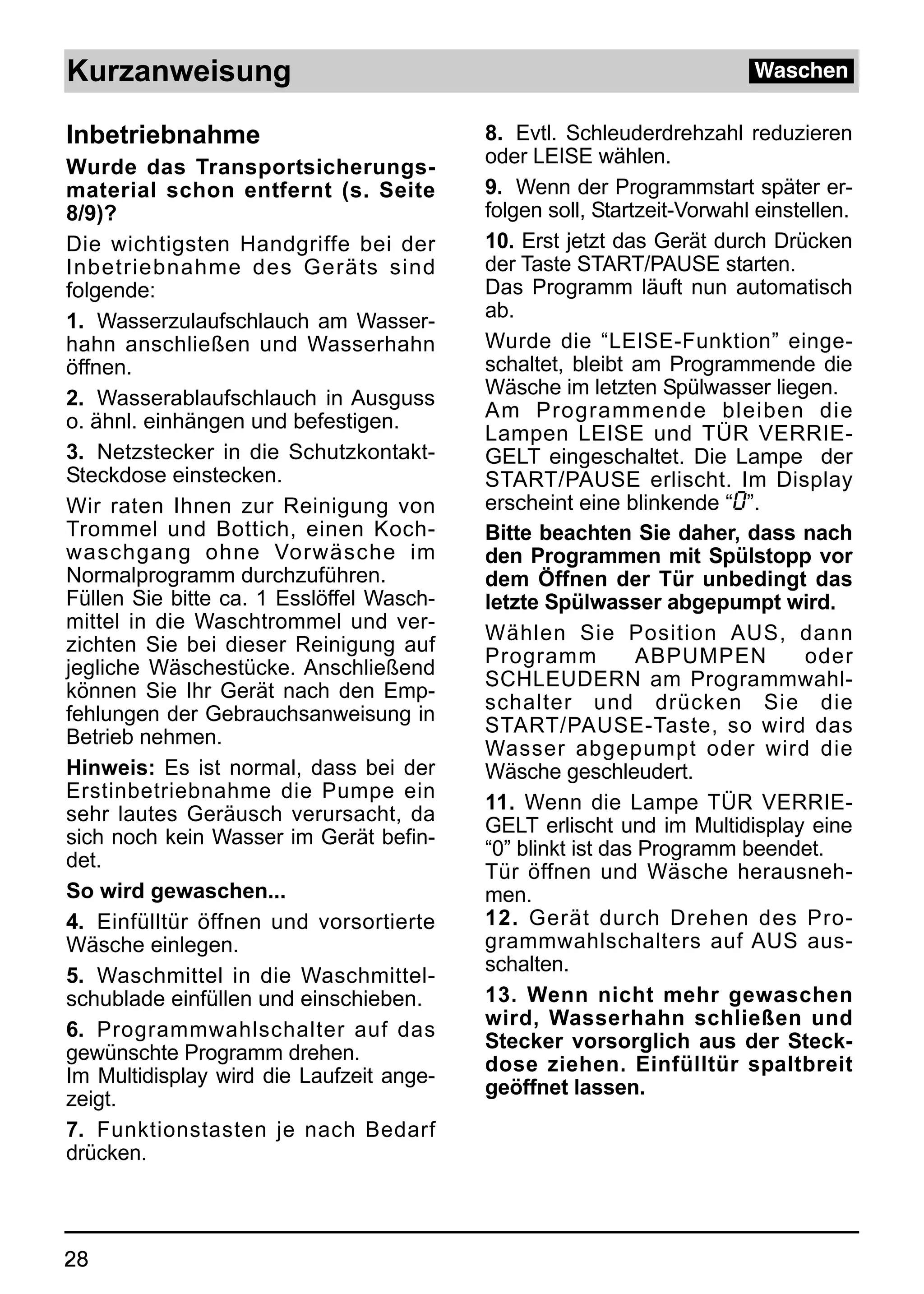

Kurzanweisung ........................................................................................ 28

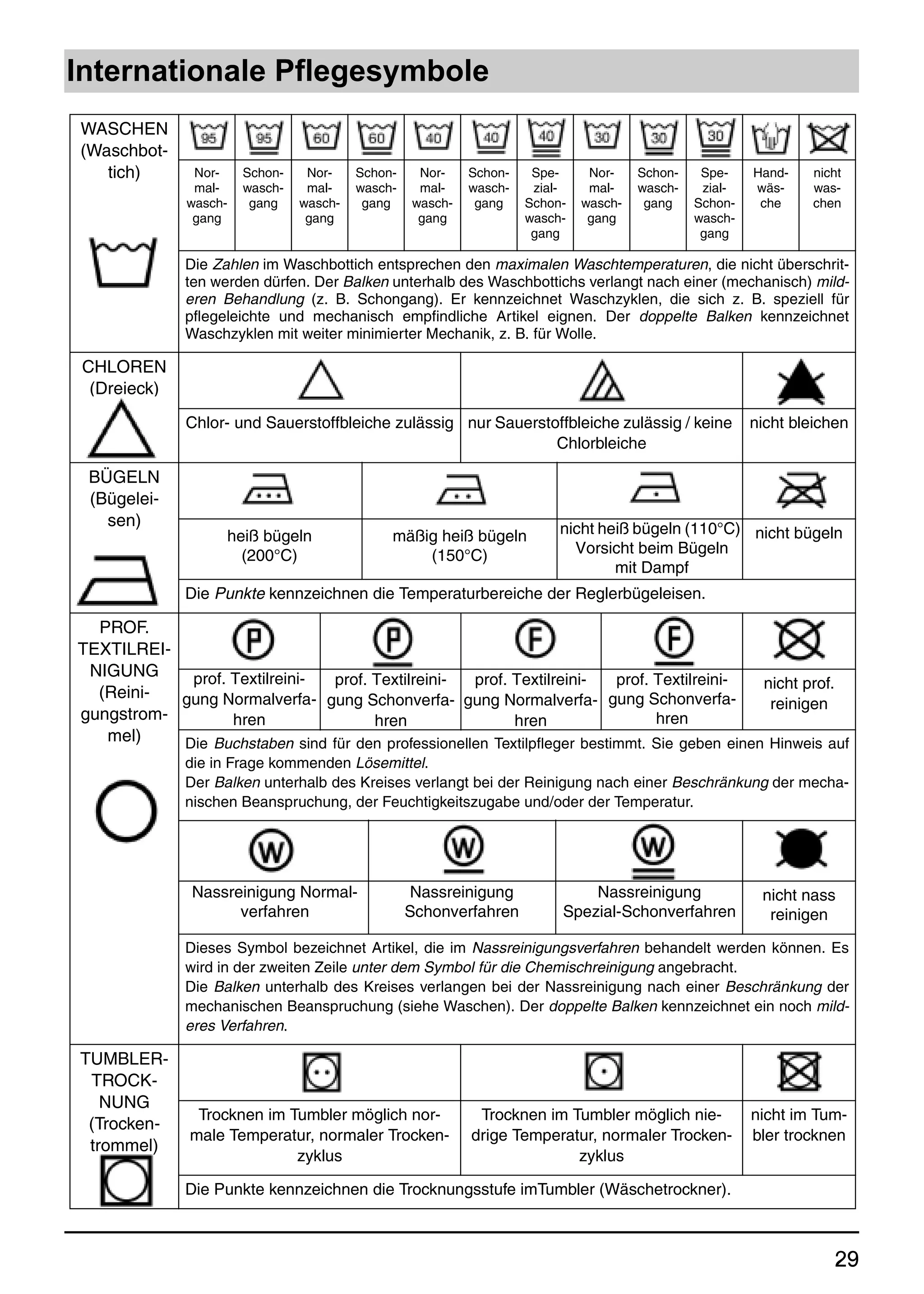

Internationale Pflegesymbole ................................................................ 29

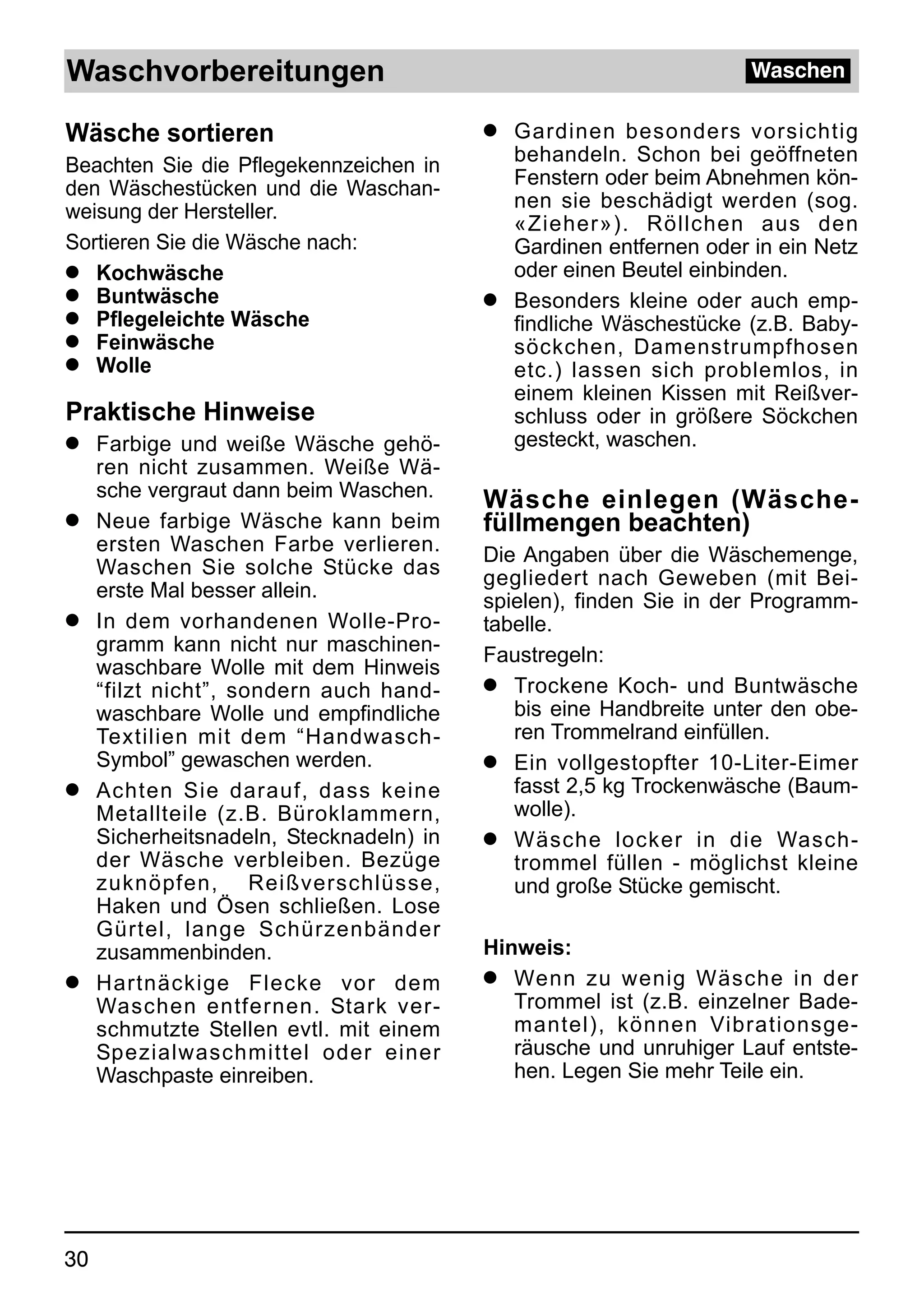

Waschvorbereitungen ............................................................................ 30
Praktische Hinweise ............................................................................ 30

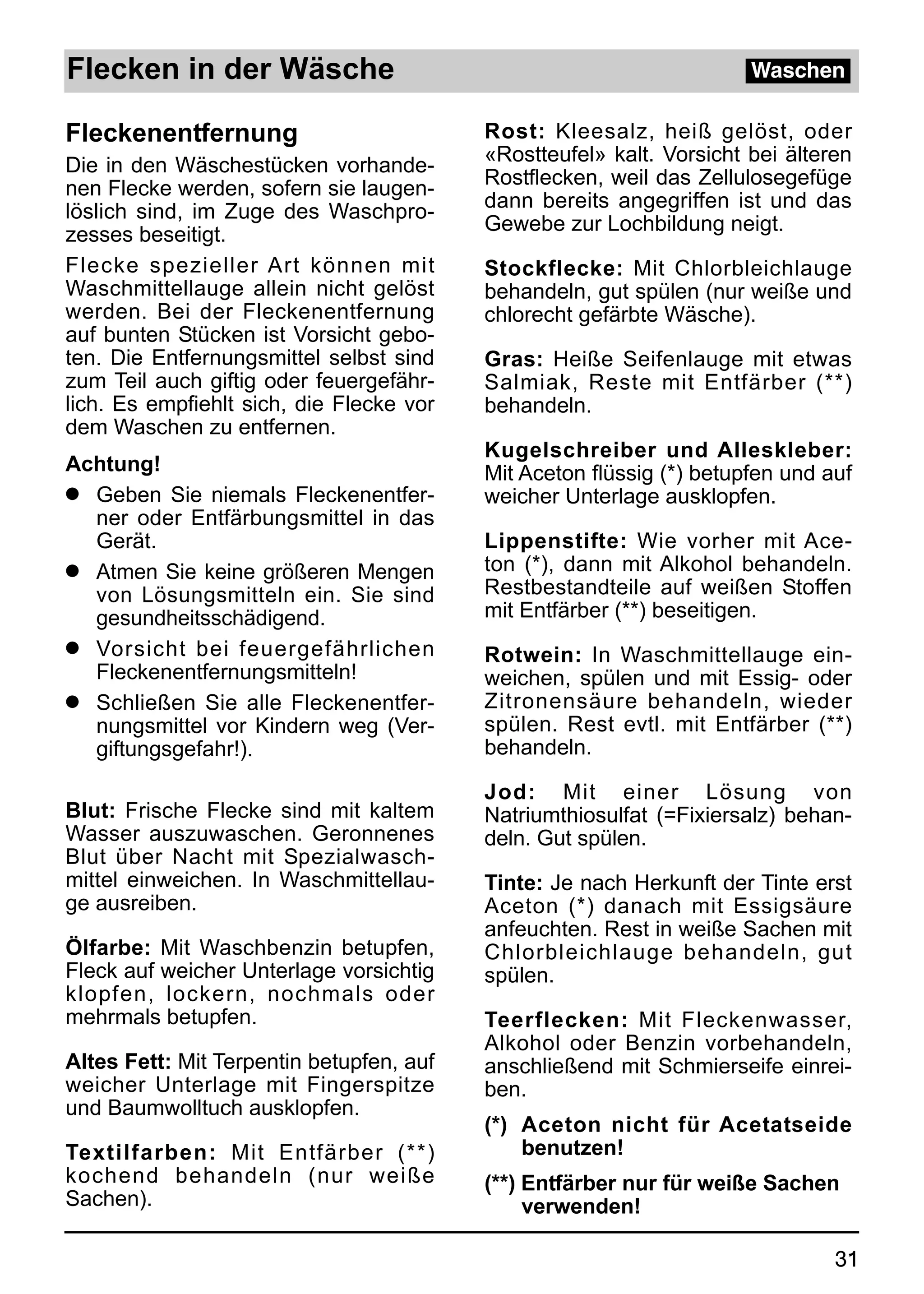

Fleckenentfernung .................................................................................. 31

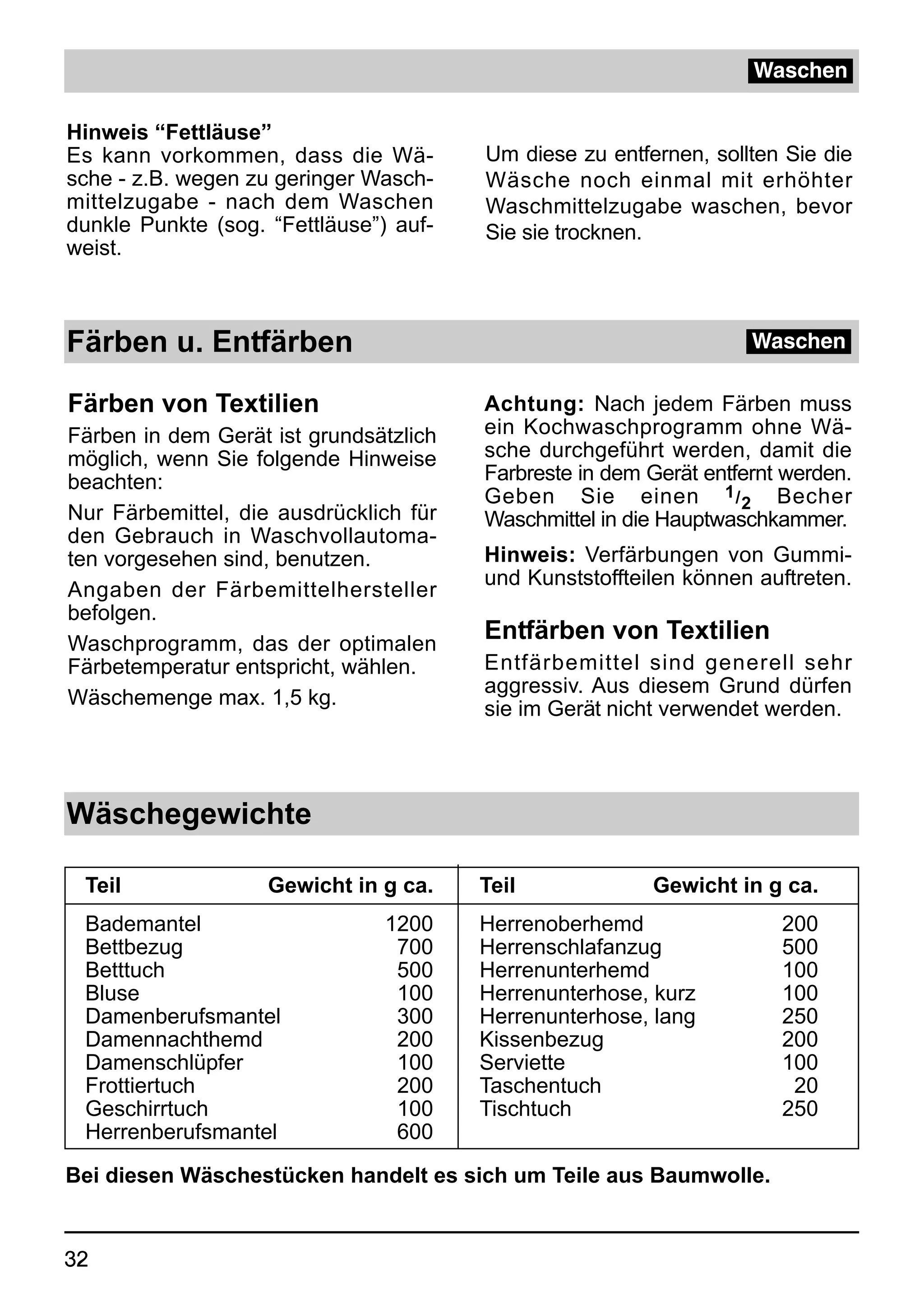

Färben und Entfärben ............................................................................ 32
Wäschegewichte...................................................................................... 32

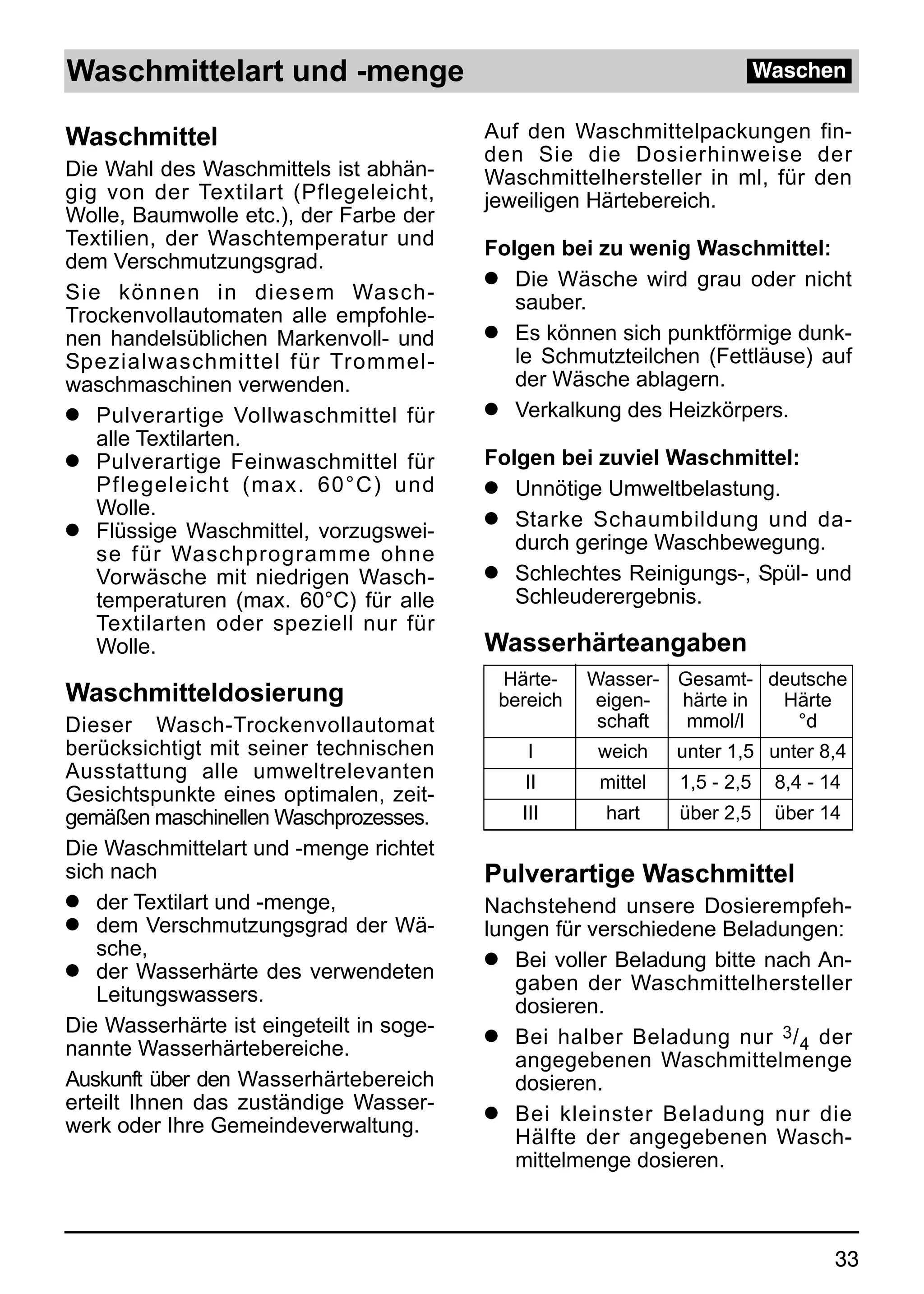

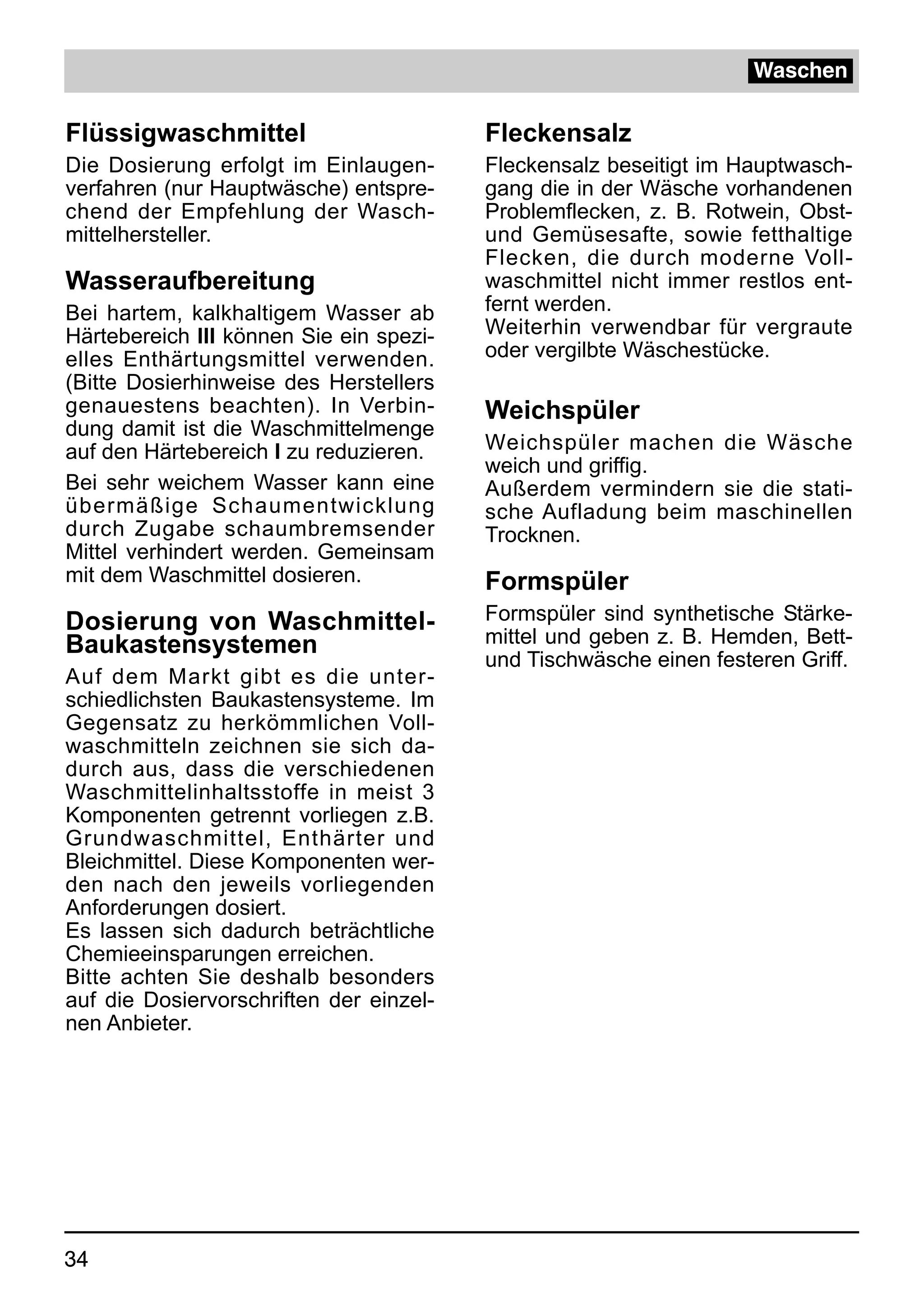

Waschmittelart und -menge.................................................................... 33/34
Ratschläge und Tipps.............................................................................. 35

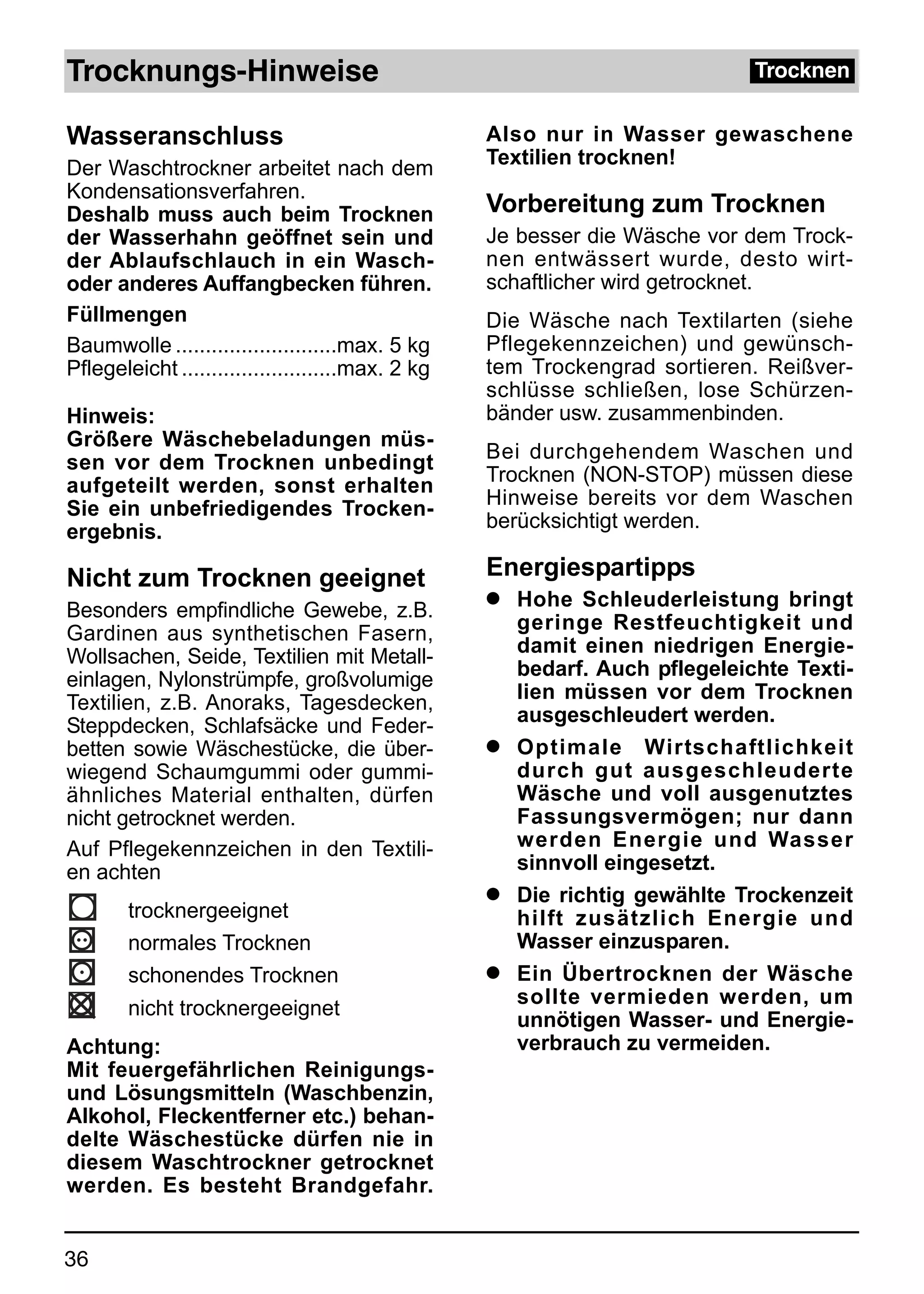

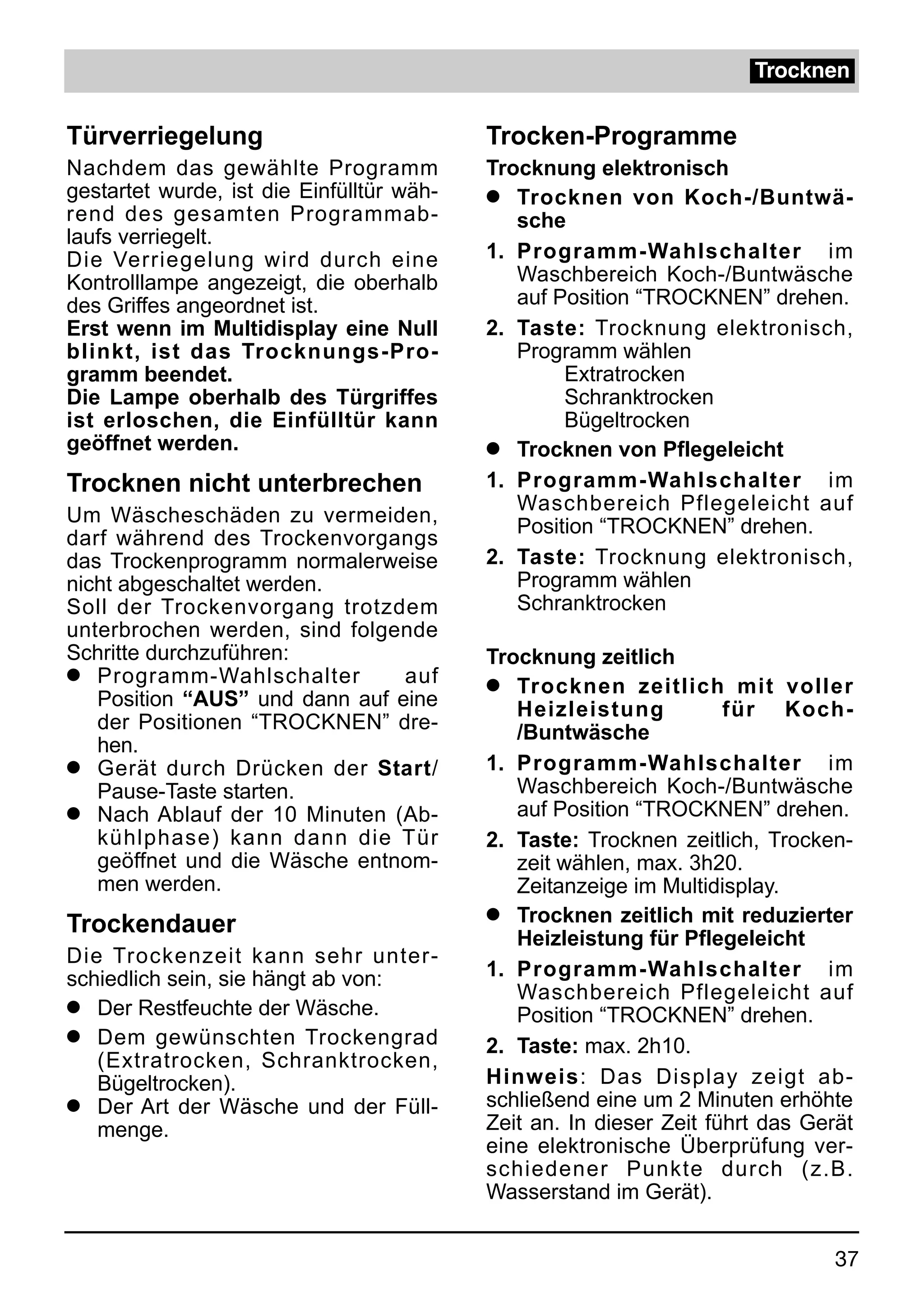

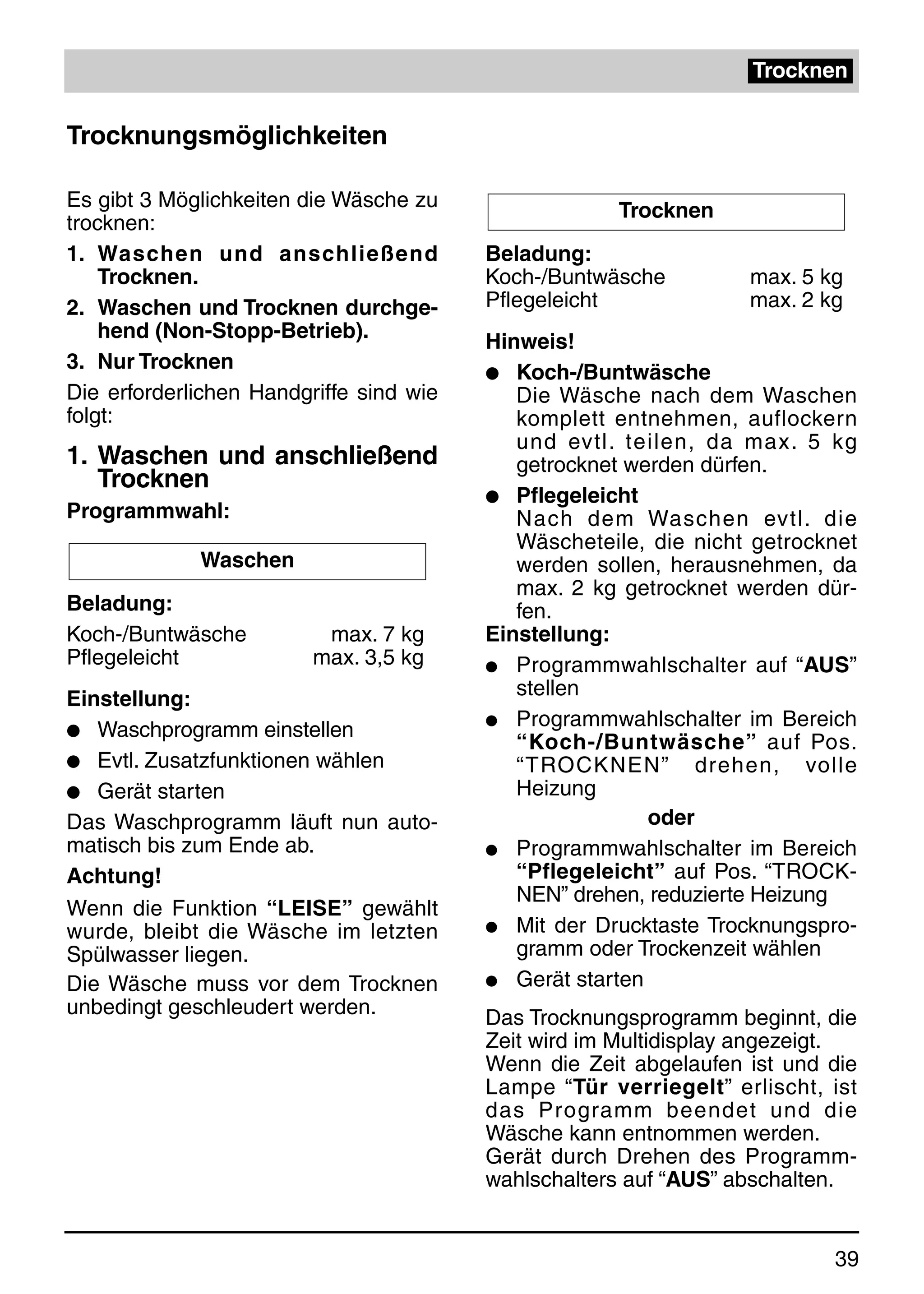

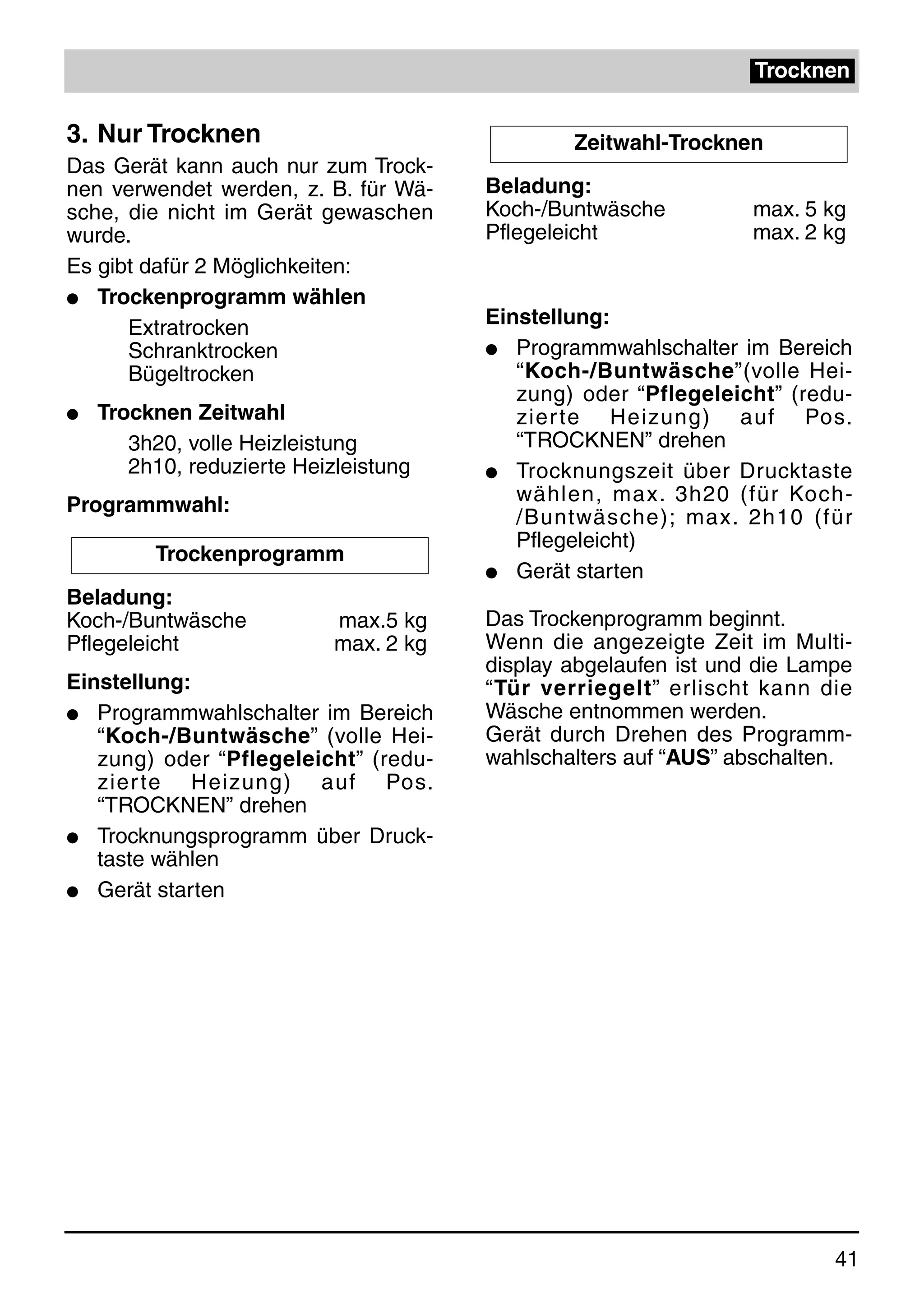

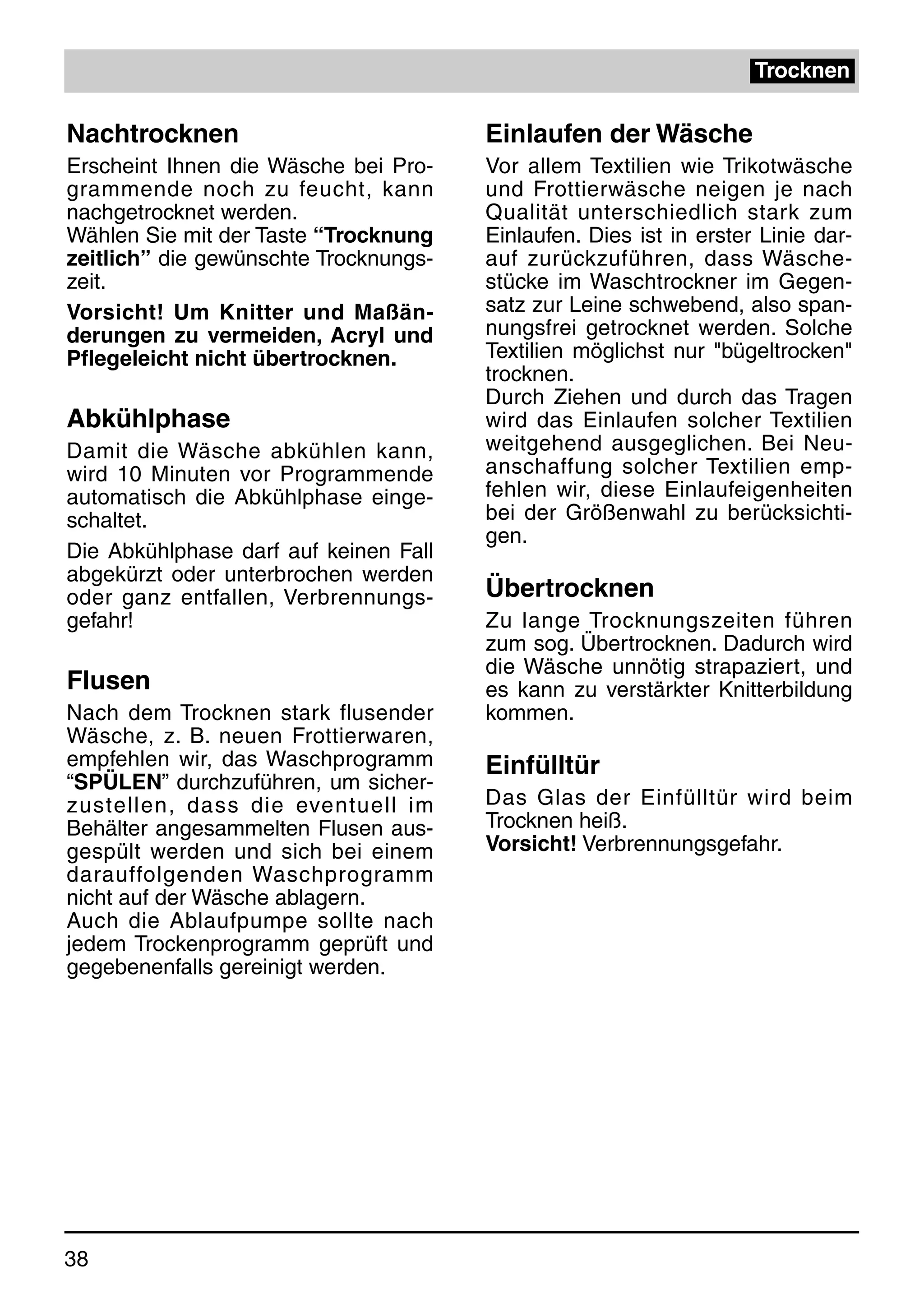

Trocknungs-Hinweise.............................................................................. 36/41

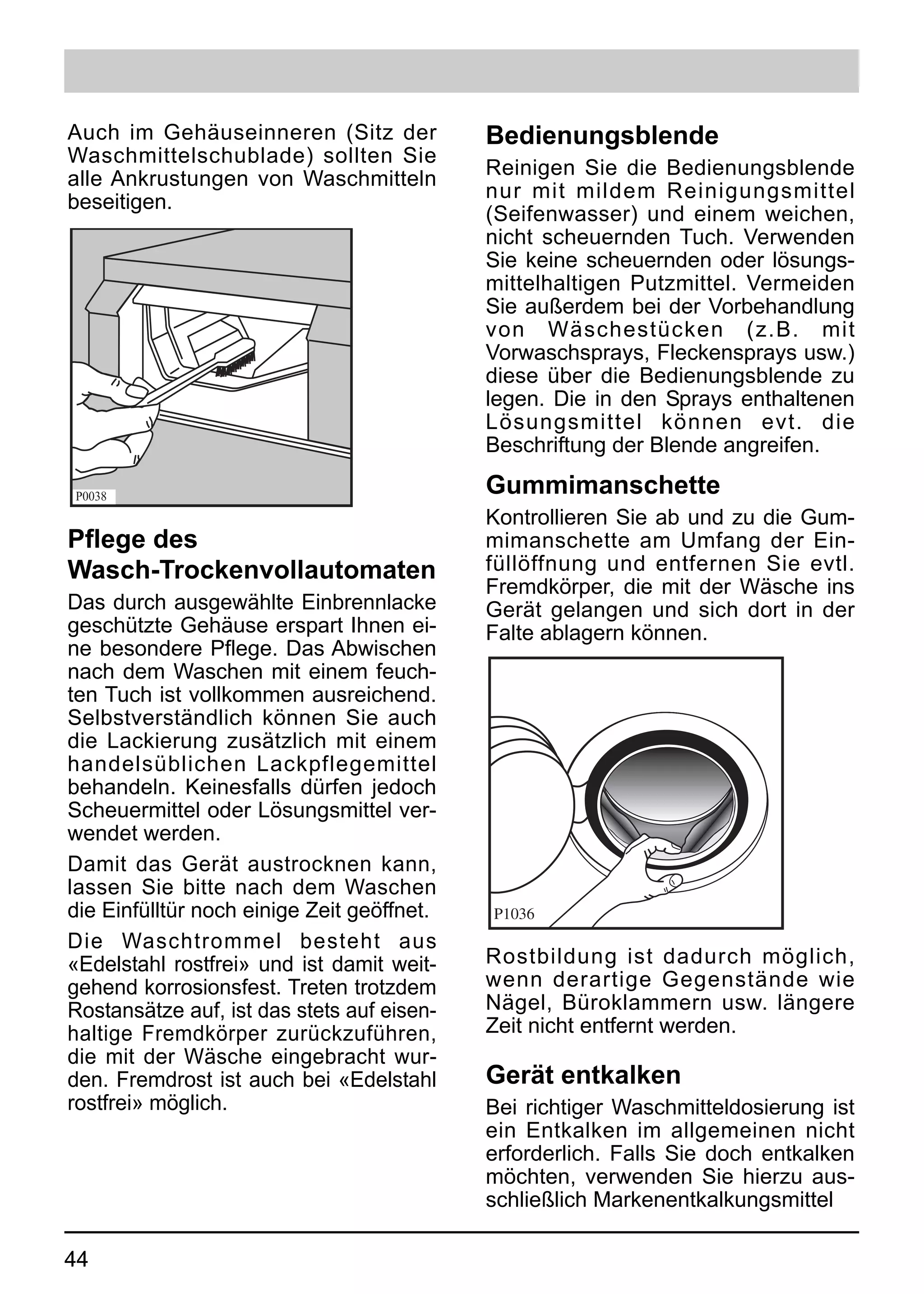

Pflege und Wartung ................................................................................ 42/45

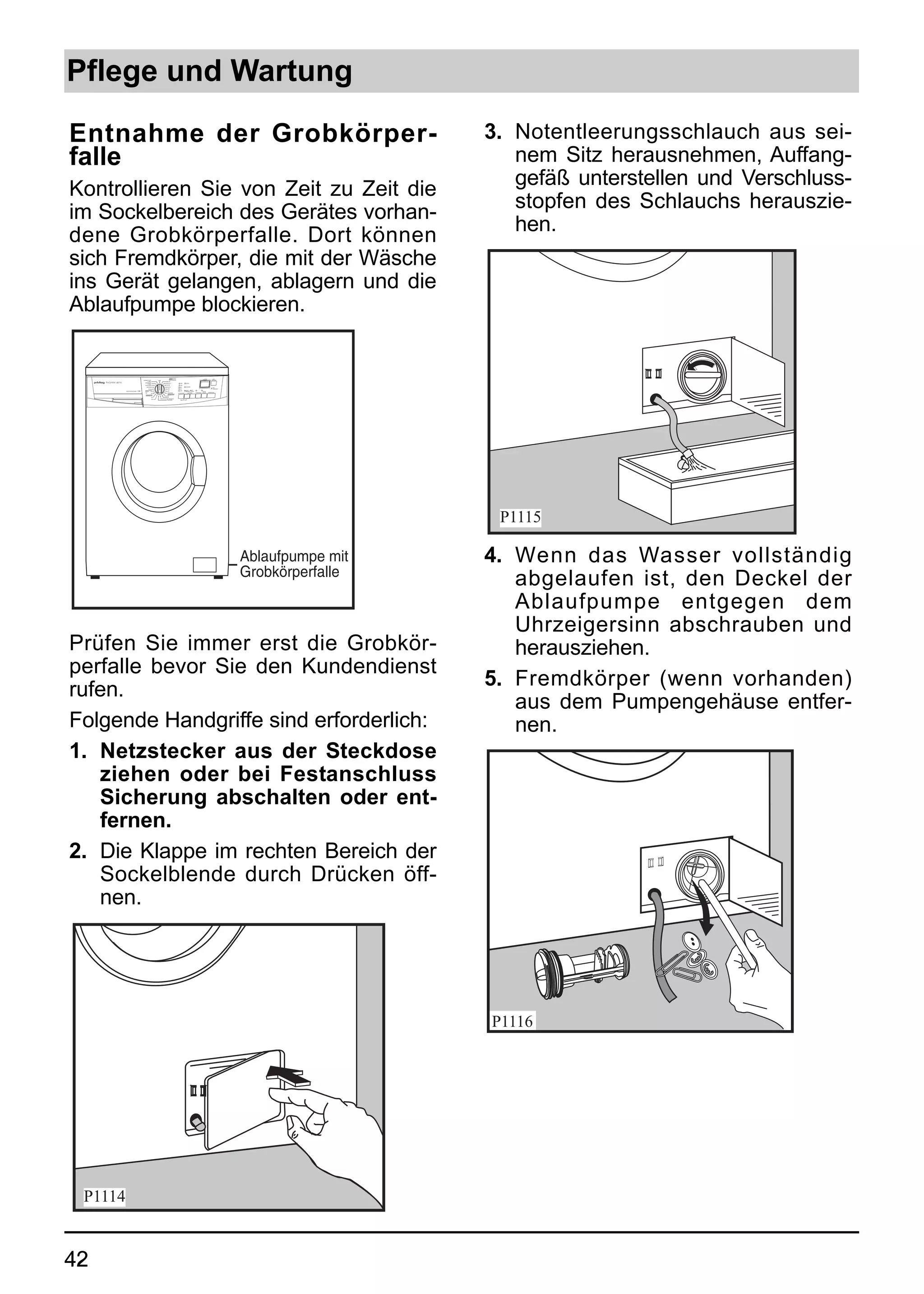

Reinigen der Grobkörperfalle .............................................................. 42

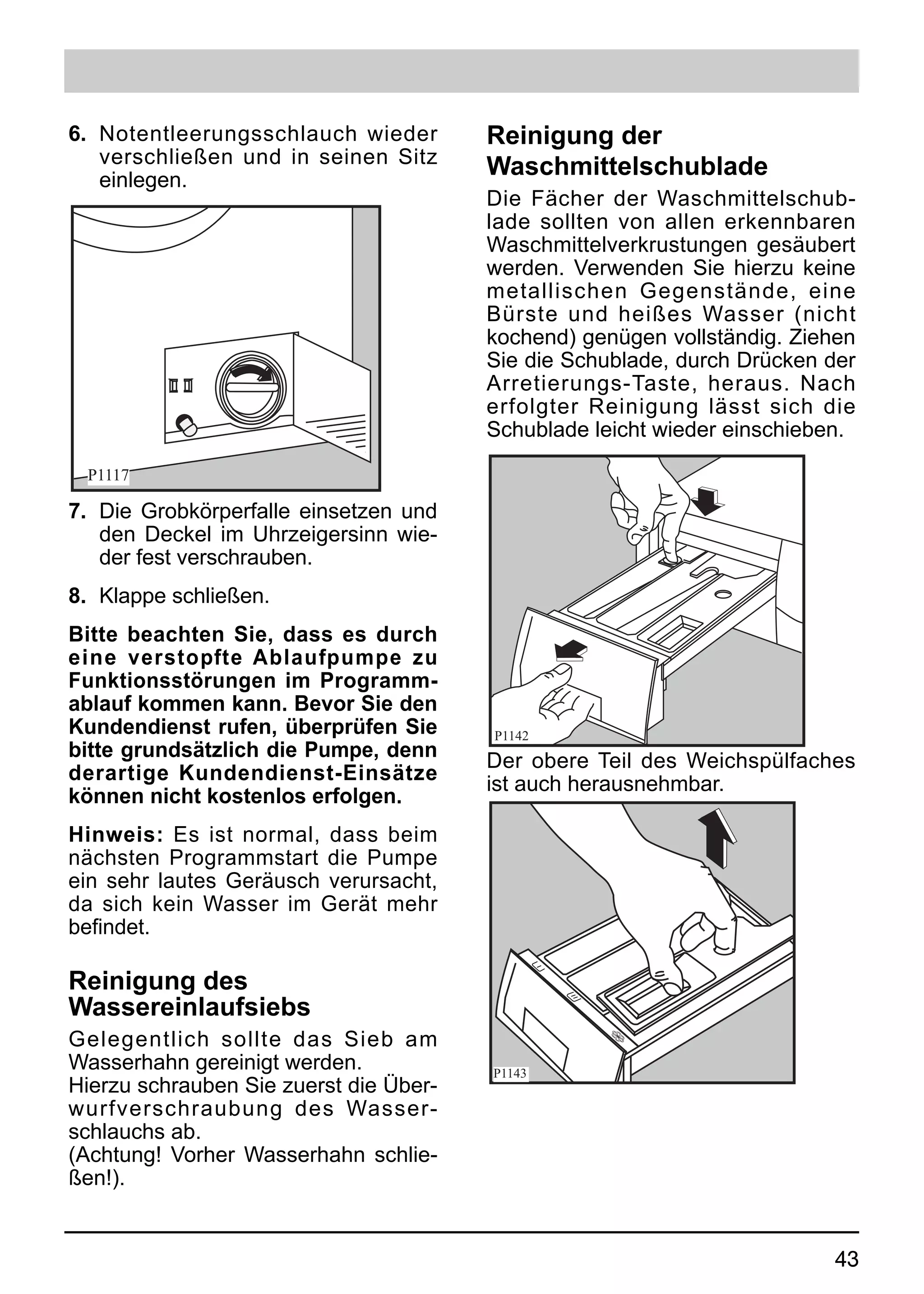

Reinigung der Waschmittelschublade .................................................. 43
Gerät entkalken .................................................................................... 44
Notentleerung ...................................................................................... 44/45
Unterbau des Geräts .............................................................................. 46

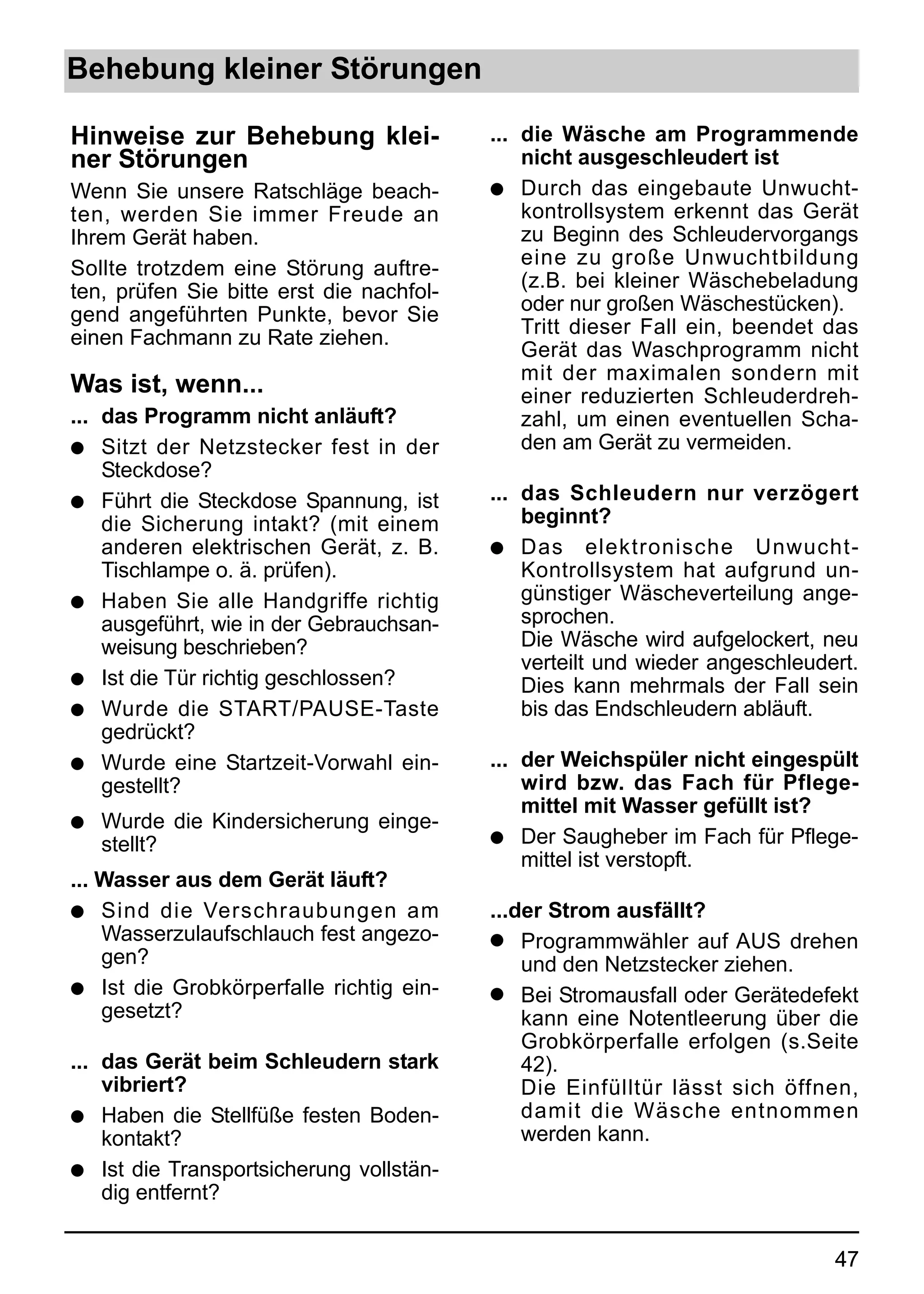

Behebung kleiner Störungen.................................................................. 47/48

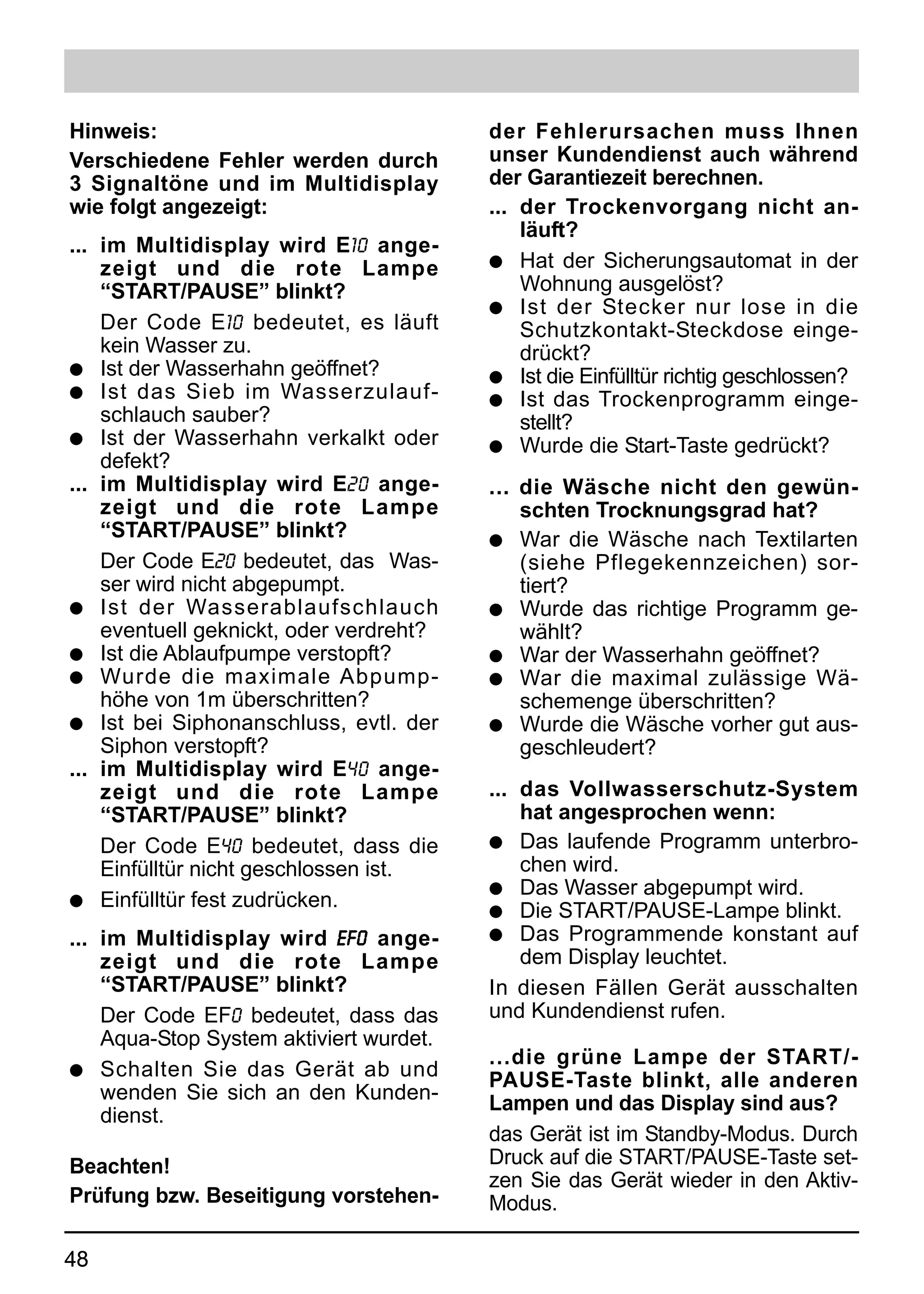

Was ist, wenn ...................................................................................... 47

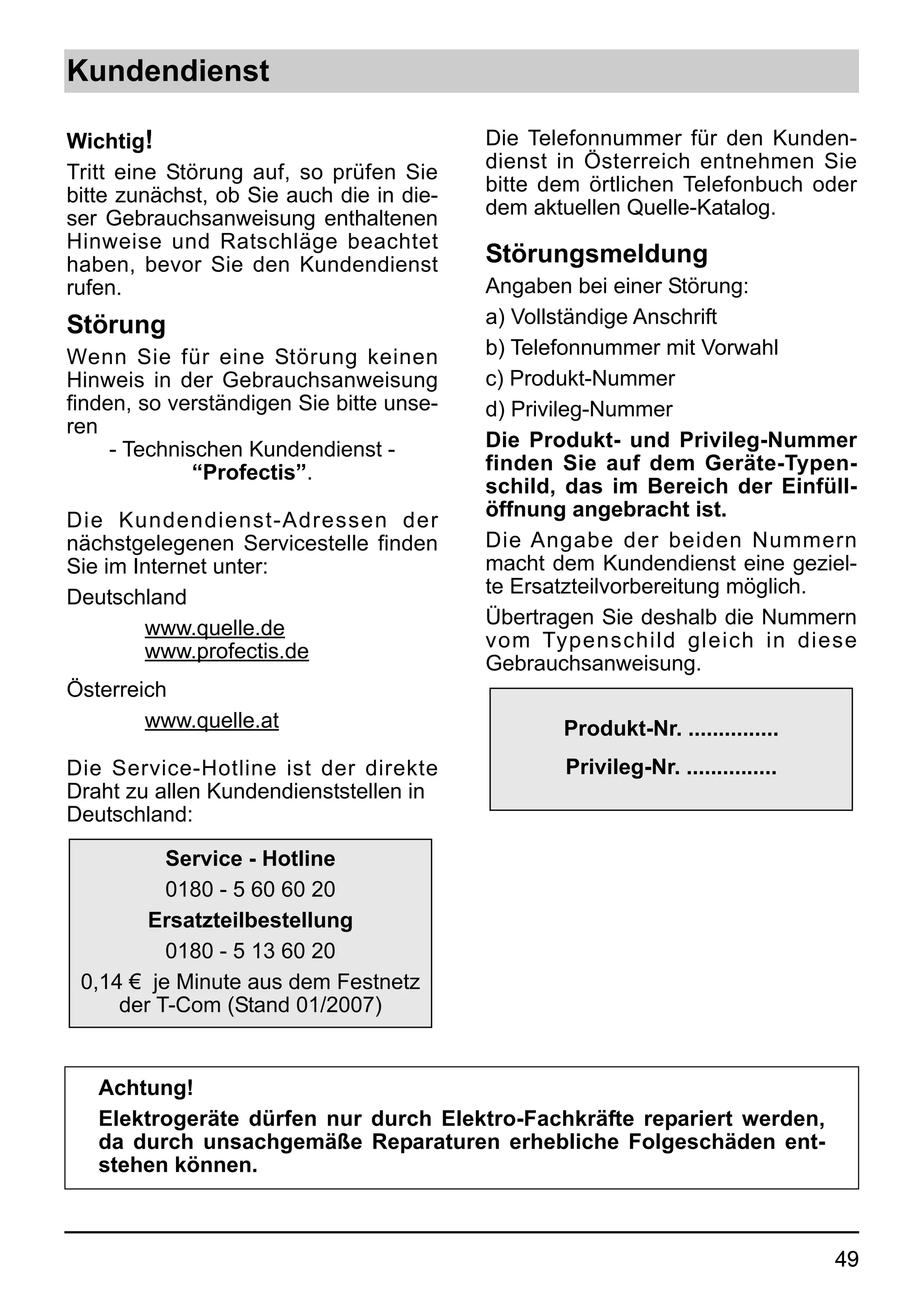

Kundendienst .......................................................................................... 49

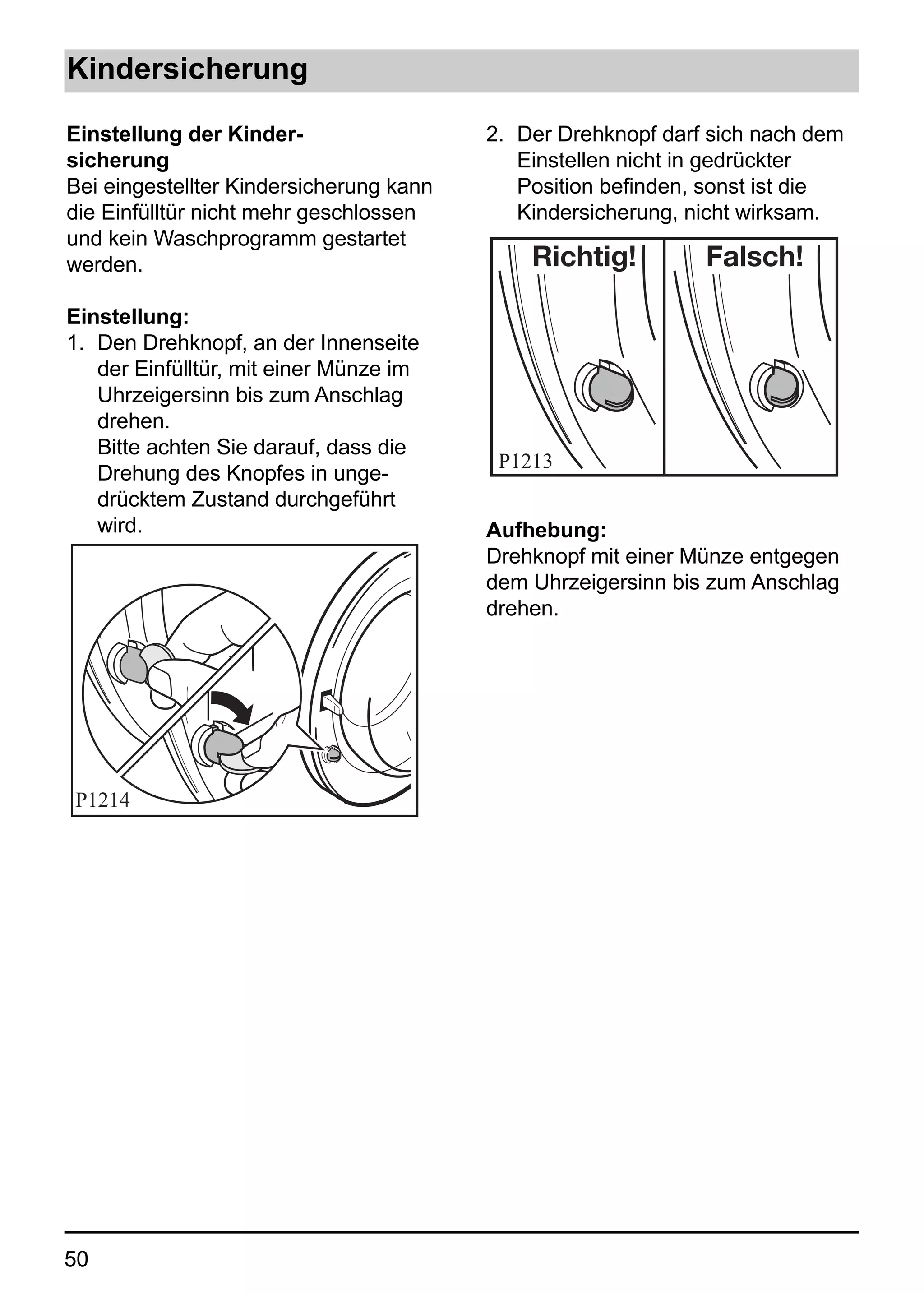

Kindersicherung ...................................................................................... 50

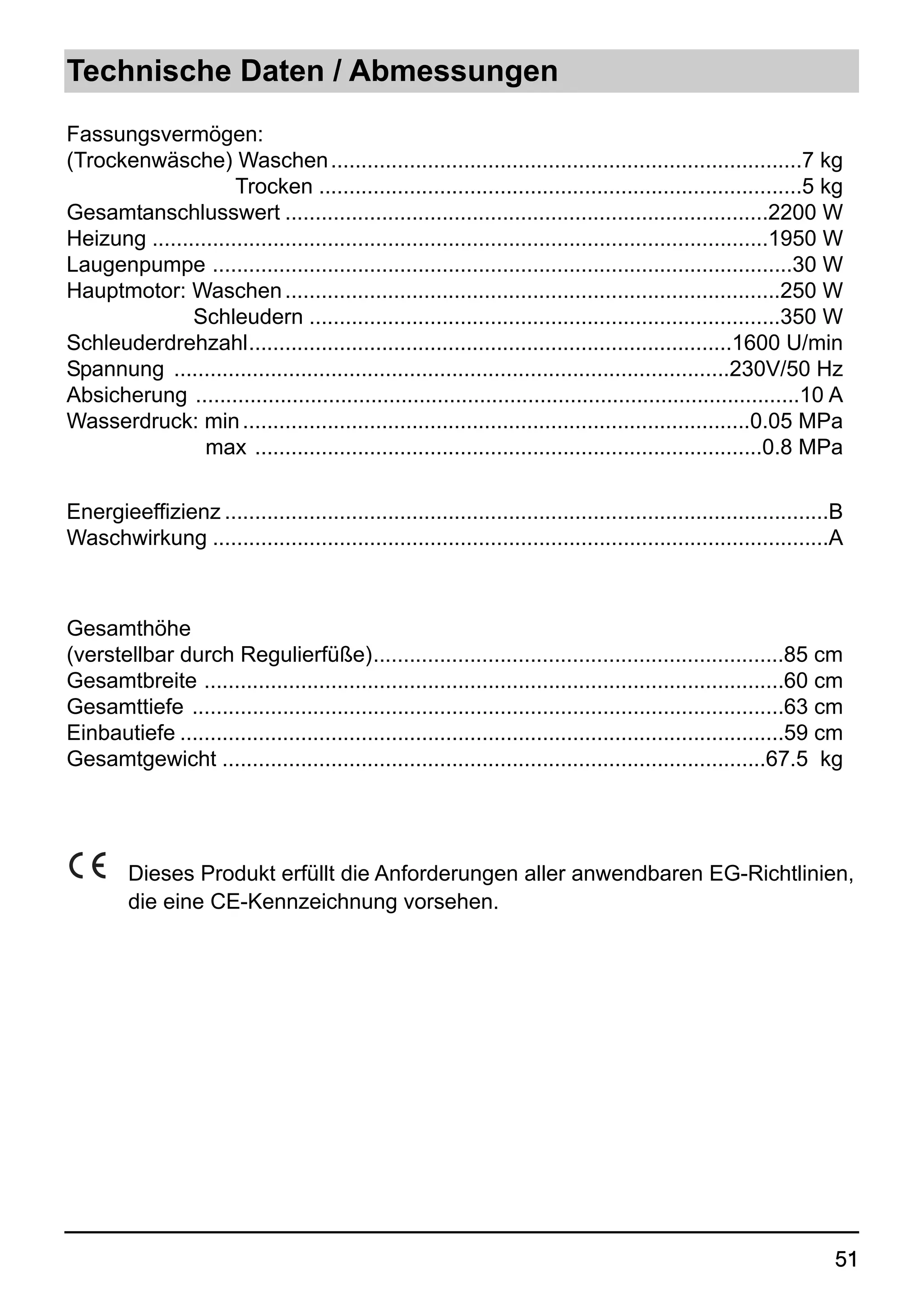

Technische Daten/Abmessungen .......................................................... 51

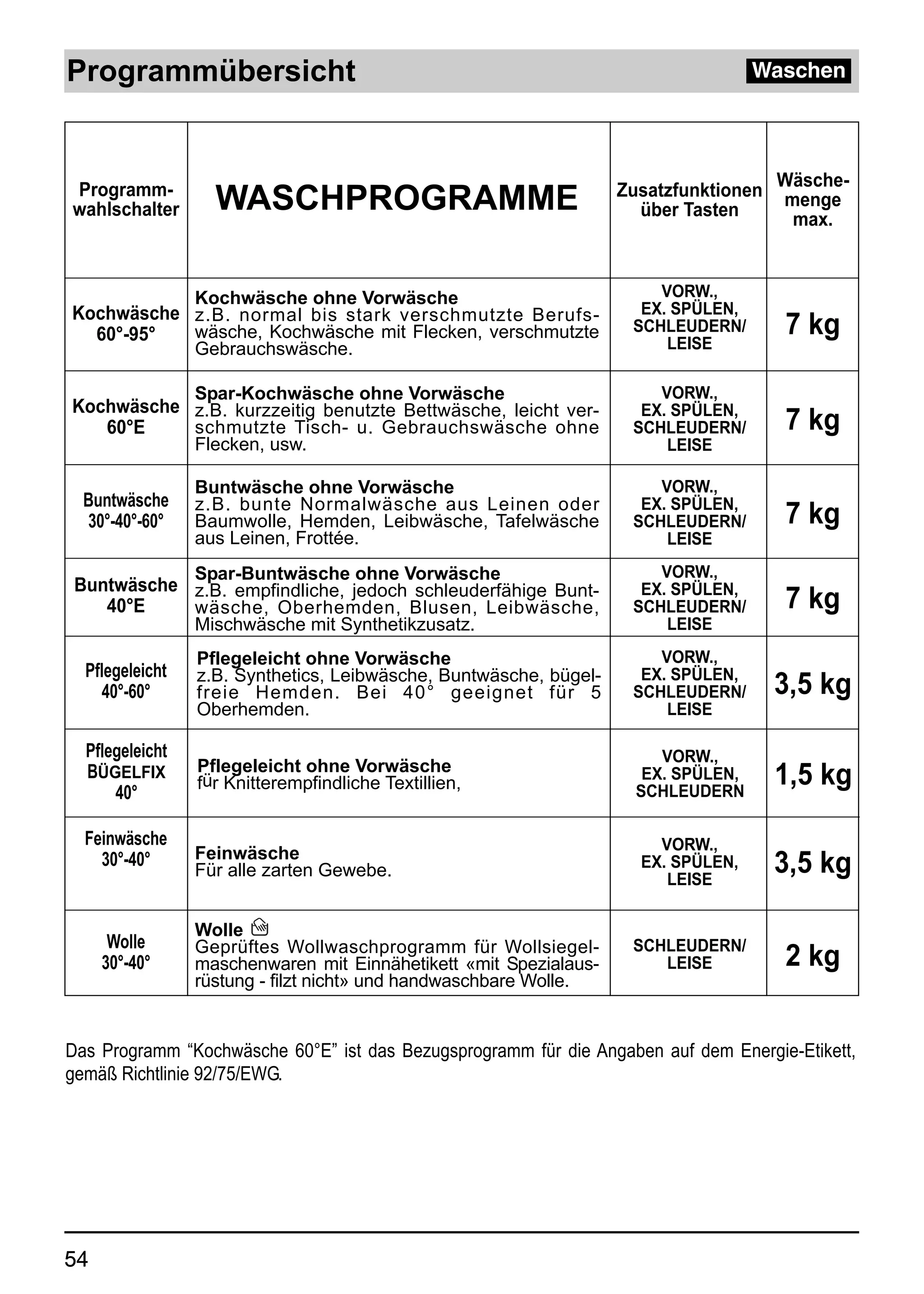

Programmübersicht/Waschen und Trocknen/ ......................................54/56/58

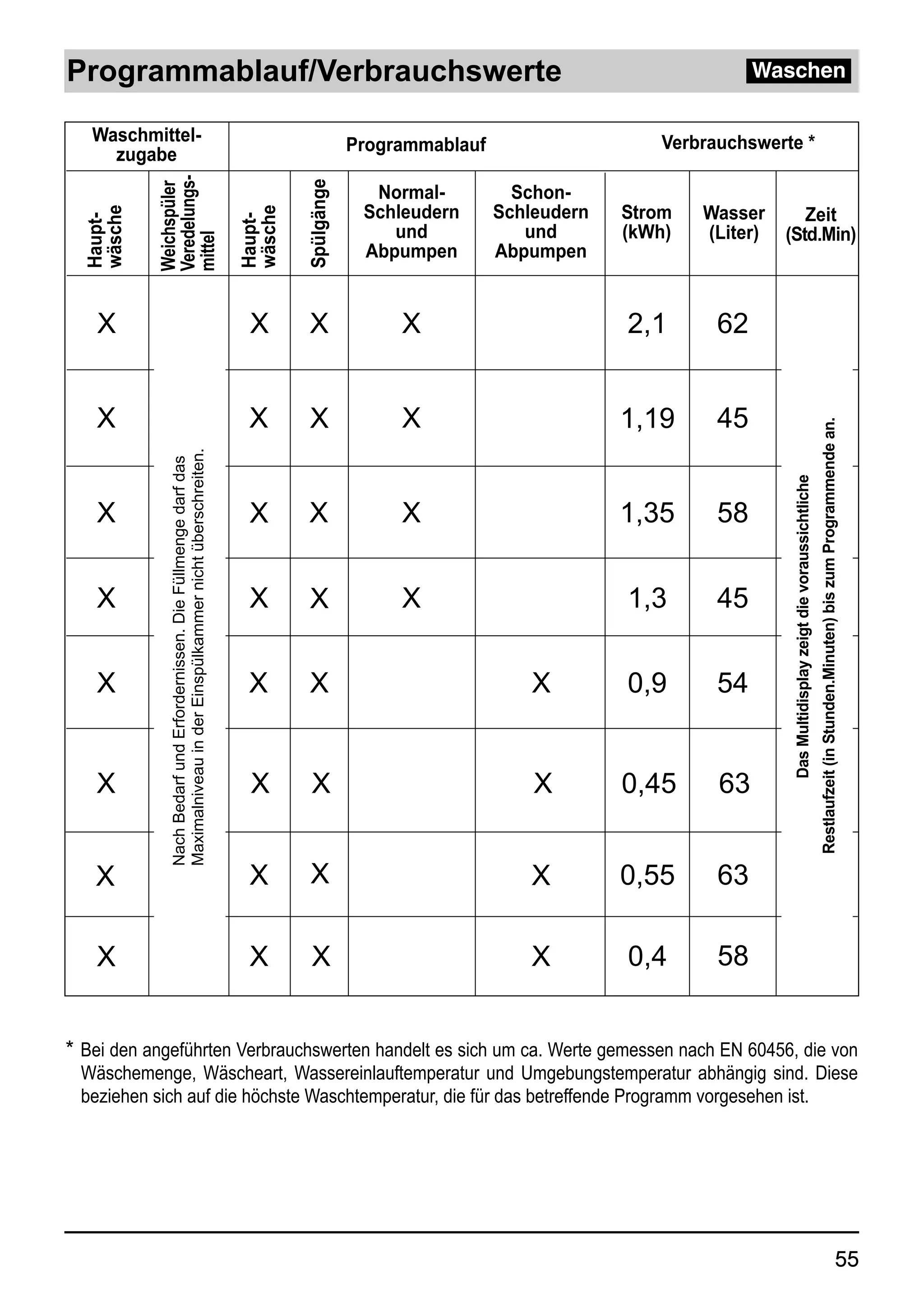

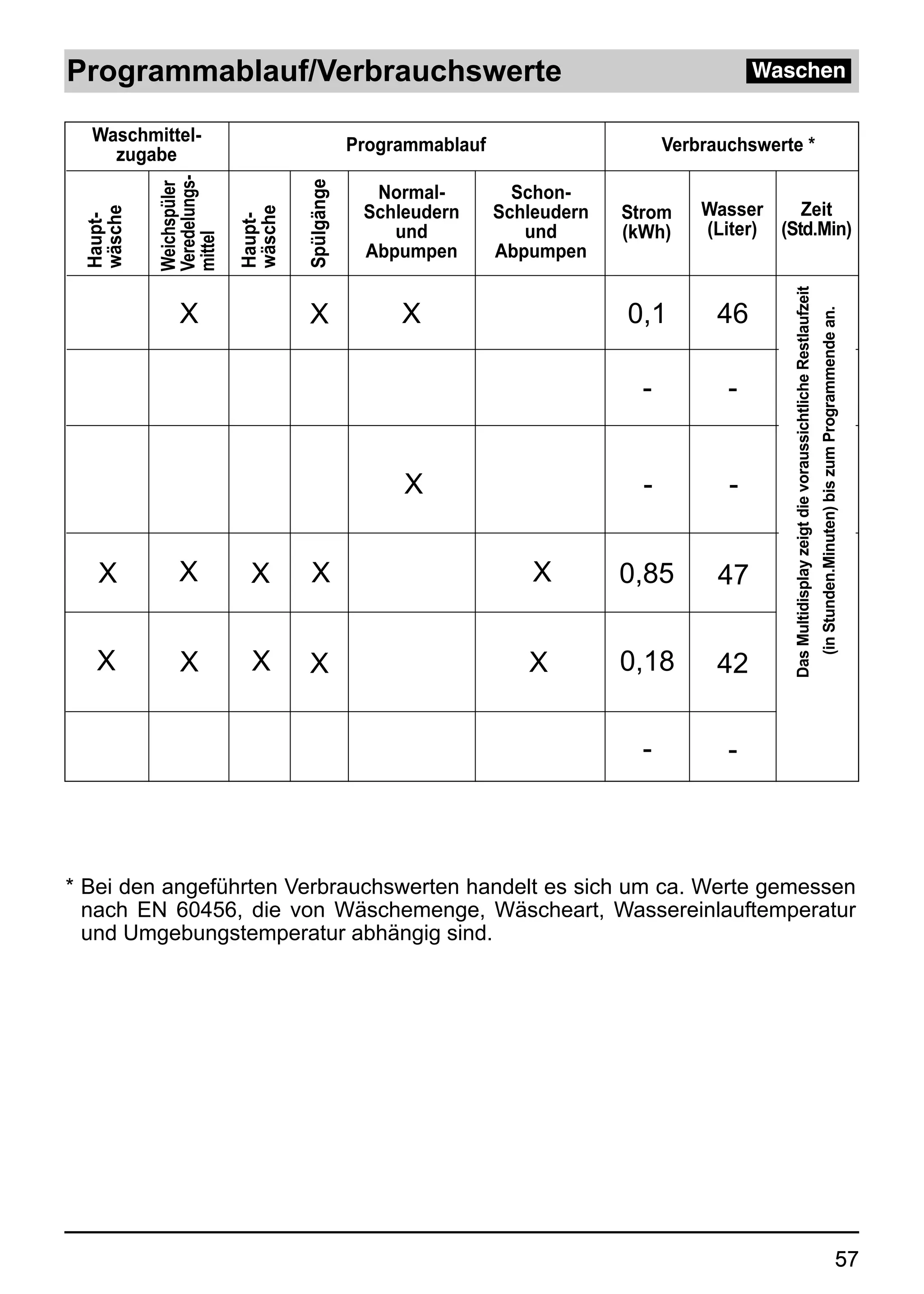

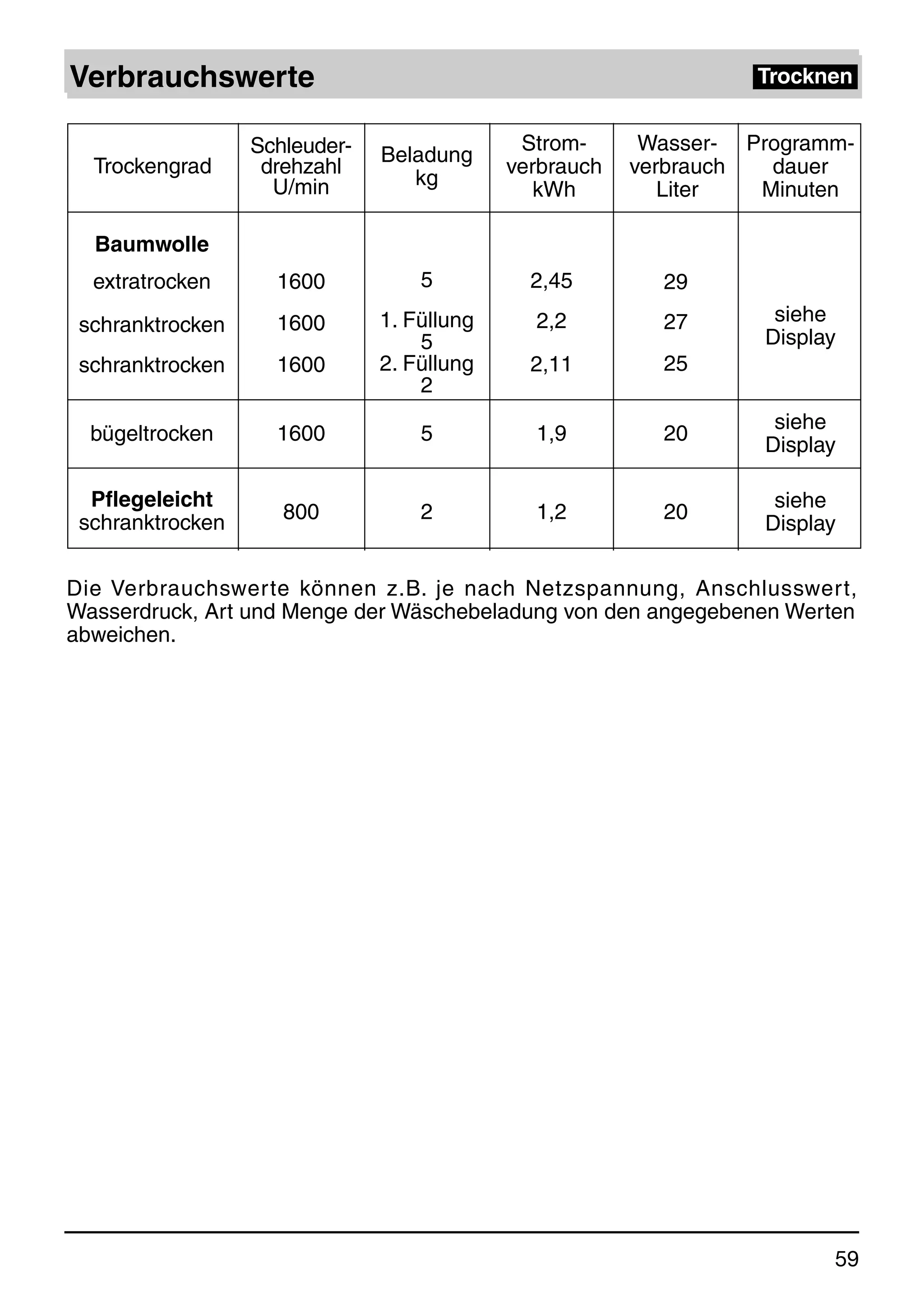

Programmablauf und Verbrauchswerte/Waschen und Trocknen/ ......55/57/59

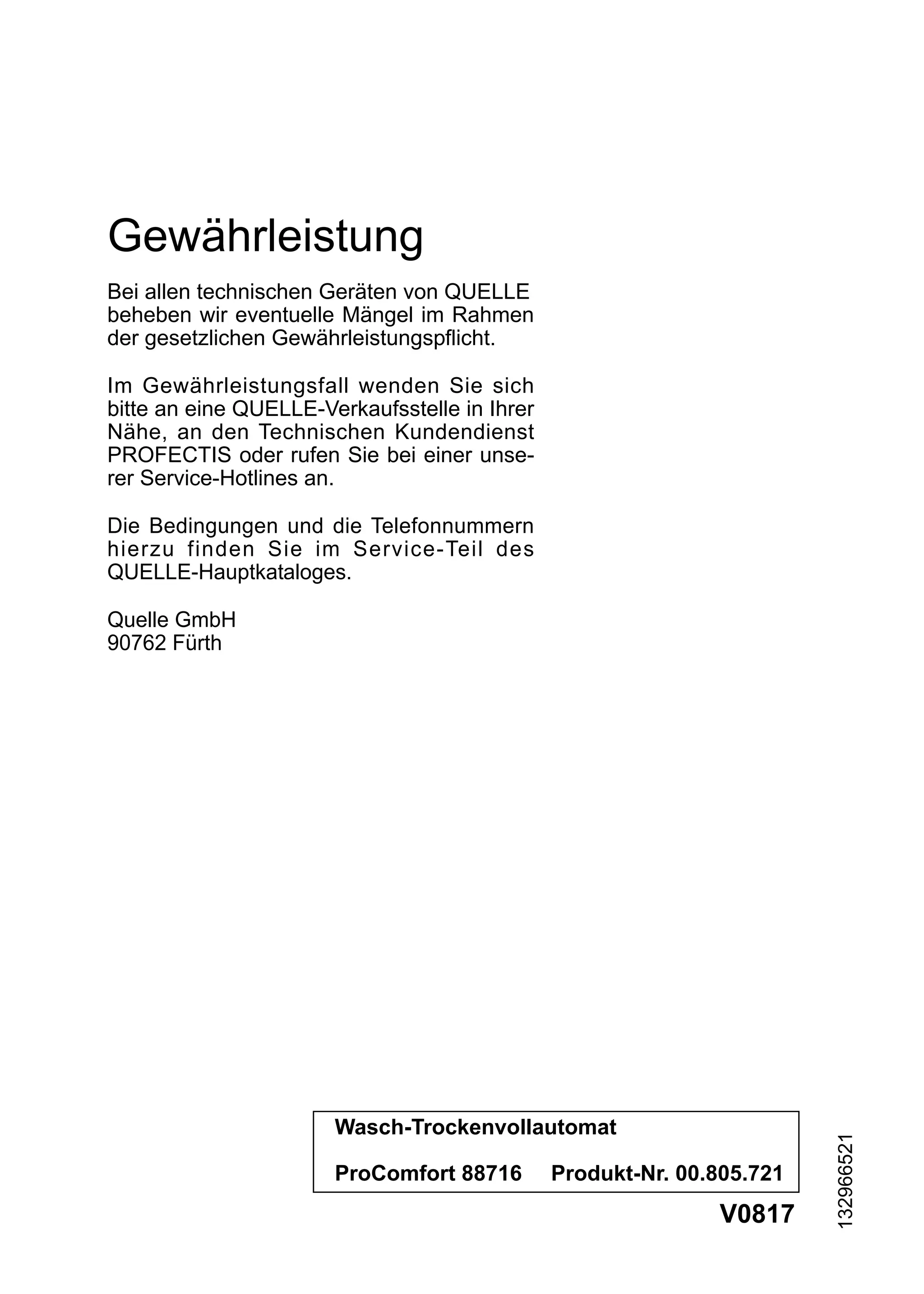

Gewährleistung........................................................................................ 60
3

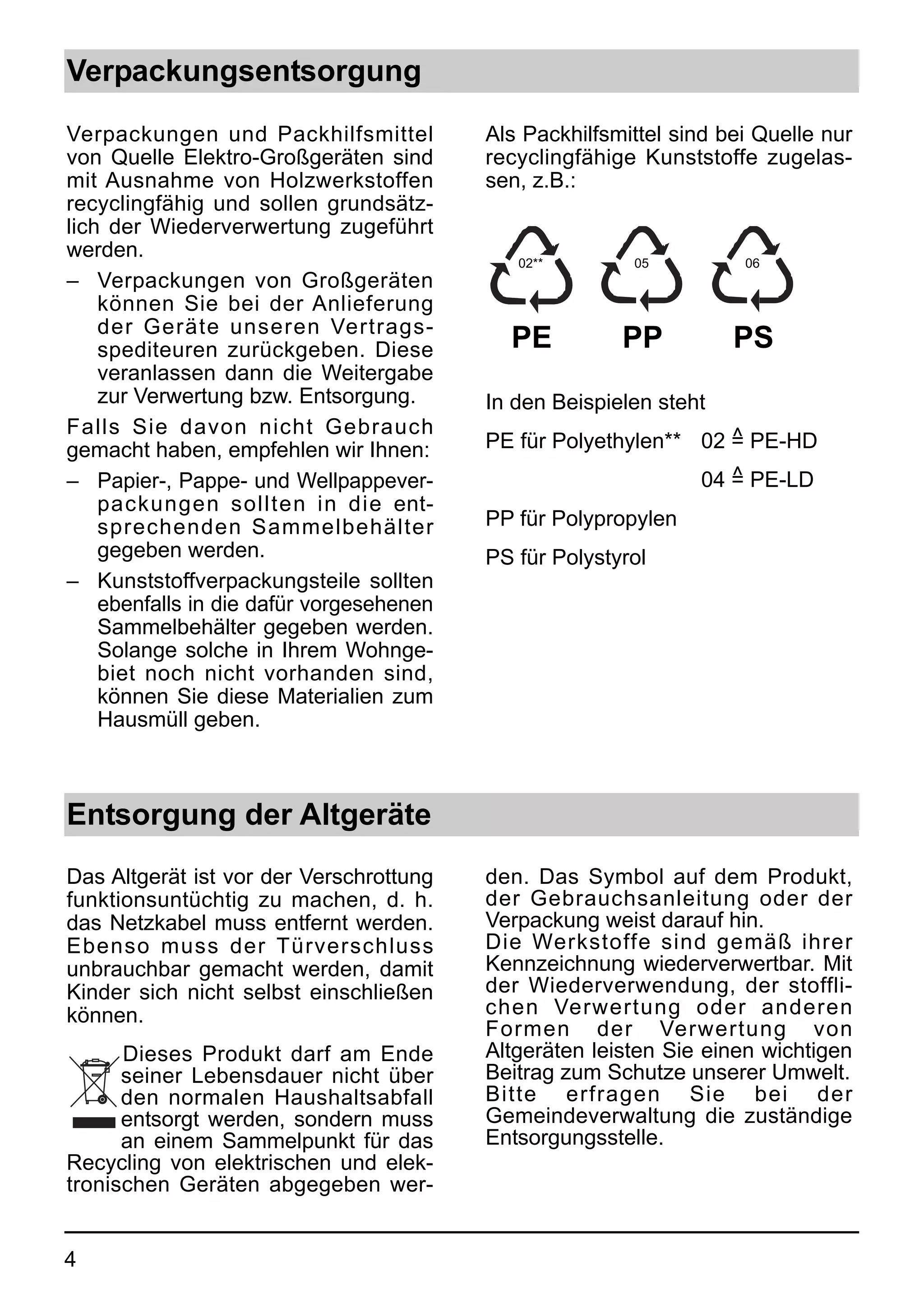

4. Verpackungsentsorgung
Verpackungen und Packhilfsmittel Als Packhilfsmittel sind bei Quelle nur
von Quelle Elektro-Großgeräten sind recyclingfähige Kunststoffe zugelas-
mit Ausnahme von Holzwerkstoffen sen, z.B.:
recyclingfähig und sollen grundsätz-
lich der Wiederverwertung zugeführt
werden. 02** 05 06
– Verpackungen von Großgeräten
können Sie bei der Anlieferung
der Geräte unseren Vertrags-
spediteuren zurückgeben. Diese PE PP PS
veranlassen dann die Weitergabe
zur Verwertung bzw. Entsorgung. In den Beispielen steht
Falls Sie davon nicht Gebrauch ^
gemacht haben, empfehlen wir Ihnen: PE für Polyethylen** 02 = PE-HD
– Papier-, Pappe- und Wellpappever- ^
04 = PE-LD
packungen sollten in die ent-
sprechenden Sammelbehälter PP für Polypropylen
gegeben werden. PS für Polystyrol
– Kunststoffverpackungsteile sollten
ebenfalls in die dafür vorgesehenen
Sammelbehälter gegeben werden.
Solange solche in Ihrem Wohnge-
biet noch nicht vorhanden sind,
können Sie diese Materialien zum
Hausmüll geben.
Entsorgung der Altgeräte
Das Altgerät ist vor der Verschrottung den. Das Symbol auf dem Produkt,
funktionsuntüchtig zu machen, d. h. der Gebrauchsanleitung oder der
das Netzkabel muss entfernt werden. Verpackung weist darauf hin.
Ebenso muss der Türverschluss Die Werkstoffe sind gemäß ihrer
unbrauchbar gemacht werden, damit Kennzeichnung wiederverwertbar. Mit
Kinder sich nicht selbst einschließen der Wiederverwendung, der stoffli-
können. chen Verwertung oder anderen
Formen der Verwertung von
Dieses Produkt darf am Ende Altgeräten leisten Sie einen wichtigen
seiner Lebensdauer nicht über Beitrag zum Schutze unserer Umwelt.
den normalen Haushaltsabfall Bitte erfragen Sie bei der
entsorgt werden, sondern muss Gemeindeverwaltung die zuständige
an einem Sammelpunkt für das Entsorgungsstelle.
Recycling von elektrischen und elek-
tronischen Geräten abgegeben wer-
4

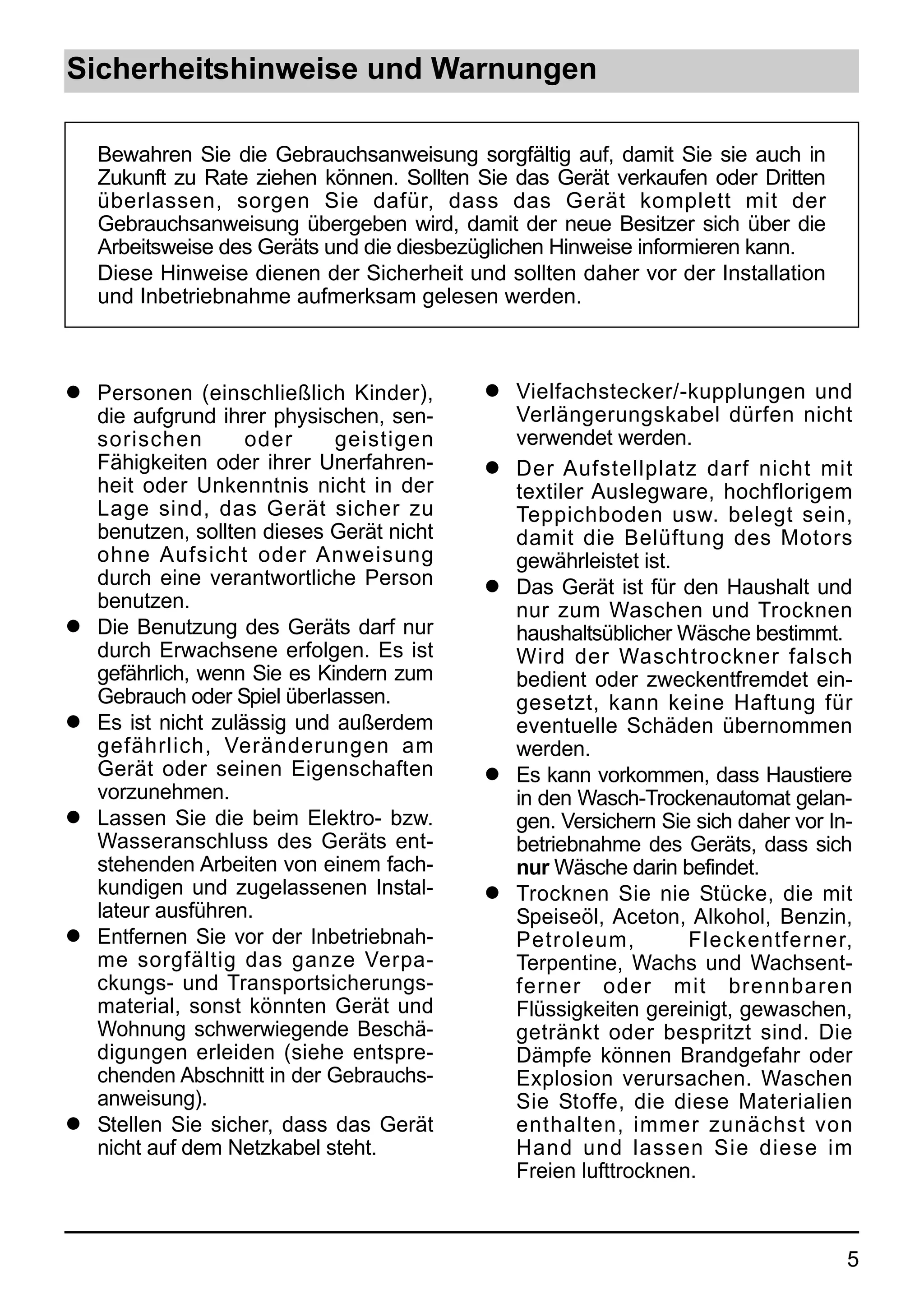

5. Sicherheitshinweise und Warnungen
Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in
Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten
überlassen, sorgen Sie dafür, dass das Gerät komplett mit der
Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die
Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann.
Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation
und Inbetriebnahme aufmerksam gelesen werden.
q Personen (einschließlich Kinder), q Vielfachstecker/-kupplungen und
die aufgrund ihrer physischen, sen- Verlängerungskabel dürfen nicht
sorischen oder geistigen verwendet werden.
Fähigkeiten oder ihrer Unerfahren- q Der Aufstellplatz darf nicht mit
heit oder Unkenntnis nicht in der textiler Auslegware, hochflorigem
Lage sind, das Gerät sicher zu Teppichboden usw. belegt sein,
benutzen, sollten dieses Gerät nicht damit die Belüftung des Motors
ohne Aufsicht oder Anweisung gewährleistet ist.
durch eine verantwortliche Person q Das Gerät ist für den Haushalt und
benutzen. nur zum Waschen und Trocknen
q Die Benutzung des Geräts darf nur haushaltsüblicher Wäsche bestimmt.
durch Erwachsene erfolgen. Es ist Wird der Waschtrockner falsch
gefährlich, wenn Sie es Kindern zum bedient oder zweckentfremdet ein-
Gebrauch oder Spiel überIassen. gesetzt, kann keine Haftung für
q Es ist nicht zulässig und außerdem eventuelle Schäden übernommen
gefährlich, Veränderungen am werden.
Gerät oder seinen Eigenschaften q Es kann vorkommen, dass Haustiere
vorzunehmen. in den Wasch-Trockenautomat gelan-
q Lassen Sie die beim Elektro- bzw. gen. Versichern Sie sich daher vor In-
Wasseranschluss des Geräts ent- betriebnahme des Geräts, dass sich
stehenden Arbeiten von einem fach- nur Wäsche darin befindet.
kundigen und zugelassenen Instal- q Trocknen Sie nie Stücke, die mit
lateur ausführen. Speiseöl, Aceton, Alkohol, Benzin,
q Entfernen Sie vor der Inbetriebnah- Petroleum, Fleckentferner,
me sorgfältig das ganze Verpa- Terpentine, Wachs und Wachsent-
ckungs- und Transportsicherungs- ferner oder mit brennbaren
material, sonst könnten Gerät und Flüssigkeiten gereinigt, gewaschen,
Wohnung schwerwiegende Beschä- getränkt oder bespritzt sind. Die
digungen erleiden (siehe entspre- Dämpfe können Brandgefahr oder
chenden Abschnitt in der Gebrauchs- Explosion verursachen. Waschen
anweisung). Sie Stoffe, die diese Materialien
q Stellen Sie sicher, dass das Gerät enthalten, immer zunächst von
nicht auf dem Netzkabel steht. Hand und lassen Sie diese im
Freien lufttrocknen.
5

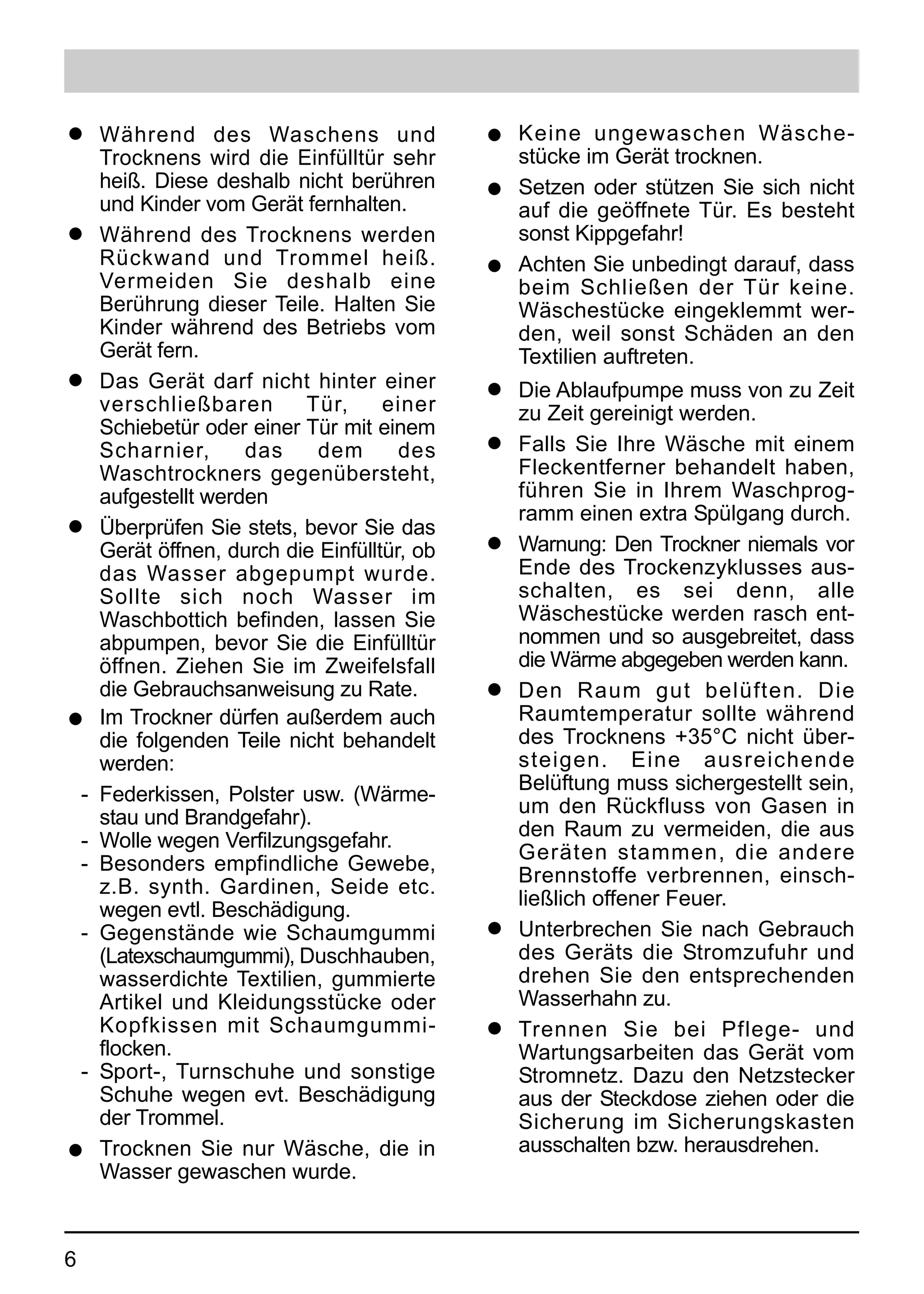

6. q Während des Waschens und q Keine ungewaschen Wäsche-
Trocknens wird die Einfülltür sehr stücke im Gerät trocknen.
heiß. Diese deshalb nicht berühren q Setzen oder stützen Sie sich nicht
und Kinder vom Gerät fernhalten. auf die geöffnete Tür. Es besteht
q Während des Trocknens werden sonst Kippgefahr!
Rückwand und Trommel heiß. q Achten Sie unbedingt darauf, dass
Vermeiden Sie deshalb eine beim Schließen der Tür keine.
Berührung dieser Teile. Halten Sie Wäschestücke eingeklemmt wer-
Kinder während des Betriebs vom den, weil sonst Schäden an den
Gerät fern. Textilien auftreten.
q Das Gerät darf nicht hinter einer q Die Ablaufpumpe muss von zu Zeit
verschließbaren Tür, einer zu Zeit gereinigt werden.
Schiebetür oder einer Tür mit einem
Scharnier, das dem des q Falls Sie Ihre Wäsche mit einem
Waschtrockners gegenübersteht, Fleckentferner behandelt haben,
aufgestellt werden führen Sie in Ihrem Waschprog-
ramm einen extra Spülgang durch.
q Überprüfen Sie stets, bevor Sie das
Gerät öffnen, durch die Einfülltür, ob q Warnung: Den Trockner niemals vor
das Wasser abgepumpt wurde. Ende des Trockenzyklusses aus-
Sollte sich noch Wasser im schalten, es sei denn, alle
Waschbottich befinden, lassen Sie Wäschestücke werden rasch ent-
abpumpen, bevor Sie die Einfülltür nommen und so ausgebreitet, dass
öffnen. Ziehen Sie im Zweifelsfall die Wärme abgegeben werden kann.
die Gebrauchsanweisung zu Rate. q Den Raum gut belüften. Die
q Im Trockner dürfen außerdem auch Raumtemperatur sollte während
die folgenden Teile nicht behandelt des Trocknens +35°C nicht über-
werden: steigen. Eine ausreichende
Belüftung muss sichergestellt sein,
- Federkissen, Polster usw. (Wärme-
um den Rückfluss von Gasen in
stau und Brandgefahr).
den Raum zu vermeiden, die aus
- Wolle wegen Verfilzungsgefahr.
Geräten stammen, die andere
- Besonders empfindliche Gewebe,
Brennstoffe verbrennen, einsch-
z.B. synth. Gardinen, Seide etc.
ließlich offener Feuer.
wegen evtl. Beschädigung.
- Gegenstände wie Schaumgummi q Unterbrechen Sie nach Gebrauch
(Latexschaumgummi), Duschhauben, des Geräts die Stromzufuhr und
wasserdichte Textilien, gummierte drehen Sie den entsprechenden
Artikel und Kleidungsstücke oder Wasserhahn zu.
Kopfkissen mit Schaumgummi- q Trennen Sie bei Pflege- und
flocken. Wartungsarbeiten das Gerät vom
- Sport-, Turnschuhe und sonstige Stromnetz. Dazu den Netzstecker
Schuhe wegen evt. Beschädigung aus der Steckdose ziehen oder die
der Trommel. Sicherung im Sicherungskasten
q Trocknen Sie nur Wäsche, die in ausschalten bzw. herausdrehen.
Wasser gewaschen wurde.
6

7. q Versuchen Sie keinesfalls, das q Ausgediente Geräte vom Netz tren-
Gerät selbst zu reparieren. nen und unbrauchbar machen.
Reparaturen, die nicht von Türverschluss entfernen oder un-
Fachleuten ausgeführt werden, kön- brauchbar machen, damit sich
nen zu schweren Unfällen oder Kinder nicht selbst einschließen
Betriebsstörungen führen. Wenden können. Danach das Gerät einer
Sie sich an die für Ihren Bereich ordnungsgemäßen Entsorgung
zuständige Kundendienststelle. zuführen.
Hinweise
q Eventuell befinden sich in Ihrem Wolle, sowie alle anderen hand-
Wasch-Trockenvollautomaten gerin- waschbaren Textilien waschen.
ge Wasserrückstände. Diese sind Siehe Seite 25.
auf die sehr gründlichen Prüfungen q Wird nur ein Wäschestück gewa-
im Werk zurückzuführen, denen schen, kann es passieren, dass die
jedes Gerät unterzogen wird. Maschine nicht schleudert, da die
q Das im Vergleich zu früheren Unwuchtkontrolle angesprochen hat.
Wasch-Trockenvollautomaten
abweichende Geräusch beim q Quick-Stopp: Ein bereits laufendes
Schleudern Ihres neuen Gerätes Wasch-/Trockenprogramm kann
ist Kennzeichnung einer modernen durch Drücken der START/PAUSE-
Antriebstechnik mit einem elektro- Taste unterbrochen werden und
nisch geregelten Universalmotor. durch erneuten Tastendruck wieder
Dieser neue Antrieb ermöglicht fortgesetzt werden.
- das wäscheschonende Waschen q Wenn Sie die in der Programm-
mit Sanftanlauf, tabelle angegebenen Füllmengen
- die bessere Wäscheverteilung überschreiten, müssen Sie mit
beim Schleudern und Knitterbildung rechnen.
- das gute Standverhalten wäh- Beachten Sie bitte, dass Sie bei
q
rend des Schleuderns. einer Füllmenge von weniger als
q Mengenautomatik 1,0 kg ein Trockenprogramm mit
Der Wasch-Trockenvollautomat ist Zeitwahl wählen sollten, da die
mit einer Mengenautomatik ausge- elektronische Abtastung des
stattet. Das heißt: Je nach Trockengrads sonst nicht mehr
Wäscheart und Beladung holt sich exakt gewährleistet ist.
das Gerät die entsprechende
Wassermenge, um ein gutes Wasch- q Wäsche, die Sie im Wäschetrockner
und Spülergebnis zu erzielen. trocknen, wird flauschig und ange-
Werden z.B. Frottee- Handtücher nehm weich. Wenn Sie einen Beitrag
gewaschen, so verwendet die zur Umweltentlastung leisten wollen,
Maschine mehr Wasser, als bei der können Sie deshalb beim Waschen
gleichen Füllmenge pflegeleichter auf Weichspüler verzichten.
Textilien. q Gestärkte Wäsche hinterlässt einen
q In dem Gerät können Sie maschi- Stärkebelag in der Trommel und
nen- und auch handwaschbare gehört deshalb nicht in den Trockner.
7

8. Gerätebeschreibung
Waschmittel-
schublade Wasserablaufschlauch
Stromanschlusskabel
Abdeckplatte
Programm-
Transportsicherungs-
wahlschalter
schrauben
Wahltasten
Anschluss für
Multidisplay Wasserzulauf-
schlauch
KOCH-/ LAUFZEIT ZEIT-
SUPERBLITZ 30º/ BUNTWÄSCHE VORWAHL
AUS
14 MIN. 95º
88716 EXPRESS 60º/ 60° E 1600 EXTRA-
45 MIN.
SCHLEUDERN 60° 1200
ABPUMPEN 40° E 800 SCHRANK-
TÜR
SPÜLEN 40° 500 VERRIEGELT
LEISE BÜGEL- ZEIT-
WASCHTROCKNER 7 KG WOLLE 30° 30° TROCKEN WAHL EXTRA
TROCKNEN VORWÄSCHE SPÜLEN START/PAUSE
SCHLEUDERN TROCKNEN
40°
PFLEGELEICHT
FEINWÄSCHE 60°
30° 40°
40° 40° BÜGELFIX
TROCKNEN
Wartungsklappe für
Ablaufpumpe
mit Grobkörperfalle
Stahlschiene
Höhenverstellbare Füße
8

9. Transportsicherung
Entfernen der Transportsicherungen
Achtung der Rückwand des Gerätes heraus.
Bevor Sie das Gerät zum ersten Schrauben Sie die zwei großen
Mal einschalten, müssen unbedingt Schrauben C und die sechs kleineren
die Sicherheitsvorrichtungen für seitlichen Schrauben D an der
den Transport wie folgt entfernt Rückwand des Gerätes heraus.
werden.
1
Öffnen Sie die Tür. Entfernen Sie den B
mit dem Klebeband fixierten
Polystyrolblock A aus der Türdich-
tung. Entnehmen Sie den Zulauf-
D
schlauch aus der Trommel.
C
HEC0003S D C
4
Ziehen Sie die Stahlschiene E ab.
A
HEC0010
2
Lösen Sie das Stromanschlusskabel E
und den Ablaufschlauch aus den
Kunststoff-Halterungen an der
Geräterückwand. HEC0011S
5
Schrauben Sie die sechs kleineren
seitlichen Schrauben D wieder ein.
HEC0001 D
3
Schrauben Sie mit dem beiliegenden D
HEC0014
Schlüssel die zentrale Schraube B an
9

10. Installation
6 Aufstellung
Ziehen Sie die Kunststoffhülse F her- Das Gerät kann auf jedem ebenen
aus. und stabilen Fußboden aufgestellt
werden. Er muss mit allen vier Füßen
fest auf dem Boden stehen.
Waagrechte, einwandfreie Aufstel-
lung, zum Beispiel mit einer
Wasserwaage, überprüfen.
F Kleine Unebenheiten lassen sich
durch Heraus- oder Hineindrehen der
Gerätefüße ausgleichen. Das
Verstellen der vier Gerätefüße ist
durchzuführen.
HEC0002S Unebenheiten des Bodens dürfen nie-
mals durch Unterlegen von Holz,
7 Pappe oder ähnlichen Materialien
Verschließen Sie die kleinere obere ausgeglichen werden!
Öffnung und die zwei größeren seitli- Das Gerät darf nicht hinter einer ver-
chen Öffnungen mit den Kunststoff- schließbaren Tür, einer Schiebetür
abdeckungen G, die sich im Beipack oder einer Tür mit einem Scharnier,
befinden. das dem Gerät gegenübersteht, auf-
gestellt werden.
Hinweise zum Unterbau des Geräts in
G eine Möbelzeile, s. Seite 46.
HEC0005
Hinweis P1051
Es ist ratsam, alle Sicherheitsvorrich-
tungen für den Transport aufzube-
wahren, weil sie bei einem eventuel-
len Umzug wieder montiert werden
müssen.
10

11. Wasserzulauf/Kaltwasser
Dazu ist ein Wasserhahn mit Schlauch-
verschraubung 3/4” erforderlich.
B
Der Wasserdruck (Fließdruck) muss
0.05 bis 0.8 MPa betragen.
Der Wasch-Trockenvollautomat kann
ohne Rückflussverhinderer an jede
Wasserleitung angeschlossen werden.
Das Gerät entspricht den nationalen
Vorschriften (z.B. Deutschland - HEC0006QL
DVGW).
Ein Zulaufschlauch wird mitgeliefert 3 Stellen Sie den Schlauch durch
und befindet sich im Inneren der Lockern der Ringmutter richtig ein.
Trommel. Ziehen Sie die Ringmutter nach
Bereits benutzte Schläuche dürfen dem Positionieren des Zulauf-
nicht verwendet werden. schlauchs wieder fest, um Wasser-
austritt zu vermeiden.
1 Drehen Sie die Sicherheitsdich-
tungskappe A und ziehen Sie sie 4 Schließen Sie den Schlauch an
ab. einen Wasserhahn mit Schlauch-
verschraubung 3/4" fest an.
Passen Sie auf, dass die Dichtung Verwenden Sie stets den mit dem
B nicht verrutscht oder entfernt Gerät mitgelieferten Schlauch.
wird.
Die erforderliche Gummidichtung ist
bereits in der Verschraubung des
Zulaufschlauches vorhanden.
A
HEC0024
2 Schließen Sie den Schlauch mit
dem Winkelverbindungsstück an
die Maschine an. P0351
Wichtig! Bei geöffnetem Wasserhahn (unter
Richten Sie den Zulaufschlauch vollem Leitungsdruck) die Anschluss-
nicht nach unten. Drehen Sie den stelle am Gerät und am Wasserhahn
Winkel für den Schlauch nach links auf Dichtheit prüfen!
oder rechts, je nach der Position
des Wasserhahns.
11

12. Zur Vermeidung von Wasserschäden
muss der Wasserhahn nach dem
Waschen abgestellt werden.
Wenn der Wasserzulaufschlauch nicht
lang genug ist, sollte dieser durch den
Kundendienst fachgerecht verlängert
bzw. ausgetauscht werden. Die ver-
wendeten Zulaufschläuche müssen für
einen Arbeitsdruck von mindestens 10
bar ausgelegt und VDE geprüft sein.
Dies entspricht einem Berstdruck von
30 bar.
Eventuelle besondere Vorschriften
des örtlichen Wasserwerks sind
genauestens zu beachten!
Wasserstopp
Das Wasserstopp-System schützt vor
Wasserschäden. Durch natürliche
Alterung kann der Wasserzulaufschlauch
schadhaft werden; in diesem Fall
blockiert das System die Wasser-zufuhr
zum Gerät. Die Störung wird durch
die Erscheinung einer roten Markie-
rung im Fensterchen «A» angezeigt.
Der Kundendienst muss verständigt
werden.
B
A
P0352
Hinweis Lockerungssicherung «B»:
Bei einigen Modellen ist der
Wasserzulaufschlauch mit einem gel-
ben Sicherungsknopf (B) ausgestattet.
Dieser muss zum Abschrauben des
Schlauches gedrückt werden.
12

13. Wasserablauf oder Spülbeckens ausreichender Größe
Folgende 3 Möglichkeiten stehen zur oder in eine Badewanne eingehängt.
Verfügung: Der Beckenrand darf jedoch nicht höher
als 100 cm über dem Fußboden liegen.
1. Maueranschluss Ein genügend großer Abflussquerschnitt
Den Schlauchhalter an den muss gewährleistet sein. Kleine Hand-
Entleerungsschlauch aufstecken. Der waschbecken eignen sich deswegen
Entleerungsschlauch wird mit dem nicht. Der Ablaufschlauch ist knickfrei zu
Siphon verbunden mit einer Höhe von verlegen und während des Betriebes
min.60 cm und max.100 cm. Stellen Sie gegen Herunterfallen zu sichern (z.B. an
sicher, dass der Entleerungsschlauch der Öse des Krümmers).
nicht herausfallen kann. Auslaufhöhe:
Achtung: der Entleerungsschlauch ist minimal 60 cm
nicht dehnbar. Wenn der Schlauch zu maximal 100 cm
kurz ist, kontaktieren Sie bitte den
Kundendienst.
P0022
Elektrischer Anschluss
6
Der Anschluss darf nur über eine vor-
schriftsmäßig installierte Schutzkontakt-
HEC0026
Steckdose an 230 V (50 Hz) erfolgen.
Der Anschlusswert beträgt ca. 2,2 kW.
2. Siphonanschluss Erforderliche Absicherung: 10 A - LS-L-
Schalter.
Für den Siphonanschluss ist auf dem Das Gerät entspricht den VDE-Vor-
Ablaufschlauch ein Gummiformteil mon- schriften.
tiert. Der Ablaufschlauch sollte siphon- Besondere Vorschriften der örtlichen
seitig mit einer Schelle befestigt werden. Elektrizitätswerke sind genauestens zu
beachten.
Die Maschine an eine geerdete
Steckdose anschließen.
Nur für Österreich
Bei installationsseitiger Verwendung
eines Fehlerstromschalters muss dieser
auch für pulsierende Fehlerströme geeig-
net sein.
HEC0025 Wichtig!
Das Stromanschlusskabel muss nach
3. Wasch- Spülbeckenanschluss Aufstellung des Geräts leicht zugänglich
sein.
Der Ablaufschlauch wird mit dem
Krümmer über den Rand eines Wasch-
13

14. Umweltschutz und Spar-Tipps Waschen
Umweltbewusst waschen, das heißt Um Wasser und Waschmittel optimal zu
Energie, Wasser und Waschmittel spa- nutzen, dauern die heutigen Wasch-
ren, ohne das Waschergebnis zu ver- programme etwas länger.
nachlässigen. Den wichtigsten Beitrag zum umwelt-
Zunächst sollten Sie sich unbedingt bewussten Waschen können Sie
über die Vorzüge unseres neuent- jedoch selbst leisten, wenn folgende
wickelten Waschverfahrens informieren. Spar-Tipps beachtet werden:
ENERGIESPAREN und Umweltscho- 1. Maximale Beladung
nung geht uns alle an.
Am sparsamsten waschen Sie, wenn
In dem neuen Wasch-Trockner mit “New die maximale Beladung des jeweiligen
Jet-Waschsystem” wird umweltschonen- Programms genutzt wird.
des Waschen ermöglicht.
2. Waschen ohne Vorwäsche
New Jet-Waschsystem Bei normal verschmutzter Wäsche ge-
Das “New Jet-WaschSystem” setzt nügt im Regelfall ein Programm ohne
neue Maßstäbe für die Waschtechnik Vorwäsche.
der Gegenwart und der Zukunft. In den
Normal- und Schonwaschprogrammen 3. Energiesparprogramme
wird die Wäsche nass in der Trommel Bei diesen Programmen kann bis zu
bewegt ohne in der Waschlauge zu 30% Strom gespart werden!
schwimmen. Dadurch wird der In Ihrem Gerät sind folgende
Wasserverbrauch erheblich reduziert. Sparprogramme vorhanden:
Der Wasserzulauf erfolgt nur solange,
bis die Wäsche kein Wasser mehr auf- q Spar-Kochwäsche 60°E
saugt und eine genau dosierte Zu empfehlen ist dieses Programm
Wassermenge für den Waschvorgang für leicht verschmutzte Koch-
zur Verfügung steht. wäsche, z.B. kurzzeitig benutzte
Diese nicht gebundene Waschlauge Bett- und Leibwäsche, sowie frisch-
wird im Bottich erhitzt und mit Hilfe einer beschmutzte Tischwäsche.
Umwälzpumpe der Wäsche zugeführt. q Spar-Buntwäsche 40°E
Der dadurch erzeugte Kreislauf bewirkt, In diesem Energiesparprogramm
dass die Wäsche während des kann leicht verschmutzte Buntwä-
Waschvorgangs mit Waschlauge sche gewaschen werden, die sonst
besprüht wird. mit 60°C gewaschen würde.
Beim Waschen von kleineren Wäsche-
mengen ergeben sich noch weitere 4. Superblitzprogramm 30°/14
Einsparungen, da sich die Verbrauchs- MIN.
werte automatisch der Wäschemenge Beachten Sie auch das im Gerät vor-
und der Wäscheart anpassen. handene separate Blitzprogramm.
Dank dieses “New Jet-Waschsystems” Dieses Programm eignet sich beson-
wird wäschegerechtes und umweltscho- ders für gering verschmutzte und
nendes Waschen mit großen durchgeschwitzte Wäsche. Es kann
Einsparungen von Wasser, für alle Wäschearten mit Ausnahme
Waschmitteln und Energie möglich. von Wolle benutzt werden.
Waschtemperatur 30°C, Waschdauer
ca. 14 Minuten. Füllmenge max 1,5 kg.
14

15. 5. Superblitzprogramm 30°/14 7. Waschmittelzugabe
MIN. Dieses Programm eignet sich beson-
Beachten Sie auch das im Gerät vor- ders für gering verschmutzte und
handene separate Blitzprogramm. durchgeschwitzte Koch/-Buntwäsche.
Dieses Programm eignet sich beson- Waschtemperatur 60°C, Waschdauer
ders für gering verschmutzte und ca. 45 Minuten. Füllmenge max 3 kg.
durchgeschwitzte Wäsche. Es kann
für alle Wäschearten mit Ausnahme
von Wolle benutzt werden. 8. Weichspüler
Waschtemperatur 30°C, Waschdauer Verwenden Sie Weichspüler nur dann,
ca. 14 Minuten. Füllmenge max 1,5 kg. wenn es notwendig ist, z.B. bei synthe-
tischen Mischgeweben, um statische
Aufladung zu vermeiden.
6. Express 60°/45 MIN. Benutzen Sie einen Wäschetrockner,
Dieses Programm eignet sich beson- wird Ihre Wäsche auch ohne Weich-
ders für gering verschmutzte und spüler weich und flauschig.
durchgeschwitzte Koch/-Buntwäsche.
Waschtemperatur 60°C, Waschdauer
ca. 45 Minuten. Füllmenge max 3 kg.
Füllmenge
Wäsche-Füllmenge Trocknen
Die Höchstmenge trockener Wäsche
Koch-/Buntwäsche ..............max. 5 kg
beträgt:
Pflegeleicht ..........................max. 2 kg
Waschen
Koch- u. Buntwäsche ..........max. 7 kg
Pflegeleicht ................................3,5 kg
Feinwäsche ................................3,5 kg
Wolle ..............................................2 kg
Superblitz 30°/15 MIN. ..............1,5 kg
Express 60°/45 MIN. ....................3 kg
Bügelfix ..................................1,5 kg
15

16. Beschreibung der Bedienungsblende
10 11
KOCH-/ LAUFZEIT ZEIT-
SUPERBLITZ 30º/ BUNTWÄSCHE VORWAHL
AUS
14 MIN. 95º
88716 EXPRESS 60º/ 60° E 1600 EXTRA-
45 MIN.
SCHLEUDERN 60° 1200
ABPUMPEN 40° E 800 SCHRANK-
TÜR
SPÜLEN 40° 500 VERRIEGELT
BÜGEL- ZEIT-
LEISE
WASCHTROCKNER 7 KG WOLLE 30° 30° TROCKEN WAHL EXTRA
TROCKNEN VORWÄSCHE SPÜLEN START/PAUSE
SCHLEUDERN TROCKNEN
40°
PFLEGELEICHT
FEINWÄSCHE 60°
30° 40°
40° 40° BÜGELFIX
TROCKNEN
1 2 3 5 7
4 6 8 9
01 Waschmittelschublade
02 Programmwahlschalter
03 Taste SCHLEUDERN
04 Taste TROCKNEN (EXTRA-, SCHRANK-, BÜGELTROCKEN)
05 Taste TROCKNEN (ZEITWAHL)
06 Taste VORWÄSCHE
07 Taste EXTRA SPÜLEN
08 Taste START/PAUSE
09 Lampe TÜR VERRIEGELT
10 Multidisplay
11 Taste ZEIT-VORWAHL
Hinweis: Das Programm und die Temperatur sind richtig eingestellt, wenn im
gewünschten Waschbereich die Markierung am Wahlschalter (2) mit der
entsprechenden Temperatur bzw. mit dem entsprechenden Sonderprogramm
übereinstimmt.
16

17. Bedienung / Einstellen der Programme
1 Waschmittelschublade
Die Waschmittelschublade befindet
sich auf der linken Seite der KOCH-/
Bedienungsblende. SUPERBLITZ 30º/
14 MIN.
EXPRESS 60º/
AUS BUNTWÄSCHE
95º
In die Griffmulde fassen und 45 MIN.
SCHLEUDERN
60° E
60°
Schublade nach vorne herausziehen. ABPUMPEN
SPÜLEN
40° E
40°
In die verschiedenen Fächer wird das WOLLE 30° 30°
TROCKNEN
Waschmittel für die Vor- und 40°
FEINWÄSCHE
PFLEGELEICHT
60°
Hauptwäsche, sowie Weichspüler und 30°
40°
40°
40° BÜGELFIX
Stärke gegeben. TROCKNEN
Schublade wieder einschieben. Die
Waschmittel werden dann programm-
gemäß eingespült.
Einzelheiten siehe Seite 27. Soll ein Wasch- oder Trockenpro-
gramm gelöscht werden, Wahlschal-
2 Programmwahlschalter ter auf Position "AUS" drehen.
Der Wasch-Trockner hat 5 verschie-
dene Waschbereiche und 2 Symbole auf der Programmskala
Einstellpositionen für das separate q Bei den Waschtemperaturen, die
Trocknen. zusätzlich mit einem «E» versehen
Durch Drehen des Wahlschalters sind, handelt es sich um Sparpro-
erfolgt die gewünschte Einstellung. gramme.
WASCHBEREICHE • BÜGELFIX im Programm PFLE-
GELEICHT: Die Wäsche wird
q Koch- und Buntwäsche besonders schonend gewaschen
q Pflegeleicht und geschleudert.
Dadurch wird die Knitterbildung
q Feinwäsche gemindert und der Bügelaufwand
q Wolle reduziert.
q Sonderprogramme Das Programm ist richtig eingestellt
wenn im gewünschten Waschbereich
TROCKENPOSITIONEN die entsprechende Temperatur bzw.
das entsprechende Programm mit der
q TROCKNEN in den Waschberei- Markierung auf dem Wahlschalter
chen Koch-/Buntwäsche und übereinstimmt.
Pflegeleicht.
Achtung!
Im Bereich Koch-/Buntwäsche
Wenn Sie den Programmwähler
- volle Trockenheizung.
Im Bereich Pflegeleicht während eines laufenden Waschpro-
- reduzierte Trockenheizung. gramms in eine andere Stellung brin-
Durch Drehen des Wahlschalters nach gen, blinkt die rote Kontrolllampe der
rechts oder links, wählen Sie den Taste START/PAUSE dreimal und im
Waschbereich und die erforderliche Display wird “Err” angezeigt, um eine
Temperatur bzw. das entsprechende
Trockenprogramm.
17

18. falsche Auswahl anzuzeigen. Das der START/PAUSE Taste und im
Gerät führt das neu gewählte Multidisplay erscheint «Err». Die
Programm nicht aus. Funktion wird nicht ausgeführt.
Beispiel: 60° Buntwäsche
3 Taste SCHLEUDERN
Durch Drücken der Taste kann die
SUPERBLITZ 30º/ AUS
KOCH-/
BUNTWÄSCHE
max. Schleuderdrehzahl, die für das
14 MIN.
EXPRESS 60º/
45 MIN.
95º
60° E
entsprechende Waschprogramm vor-
SCHLEUDERN
ABPUMPEN
60°
40° E gegeben ist,
SPÜLEN 40°
WOLLE 30° 30°
TROCKNEN
q reduziert werden oder
40°
PFLEGELEICHT
q die Funktion LEISE wählen.
FEINWÄSCHE 60°
30° 40°
40° 40° BÜGELFIX
Drücken Sie die Taste so oft, bis
TROCKNEN
die Kontrolllampe die gewünschte
Funktion anzeigt.
Programm löschen Schleuderwahl
Soll ein bereits gestartetes Wasch- Koch-/Buntwäsche
/Trockenprogramm gelöscht werden, von max. 1600 bis 500 U/min
drehen Sie den Wahlschalter auf Pflegeleicht, Wolle, Superblitz 30°/14
Stellung AUS. MIN.
Alle Lampen erlöschen.
von max. 800 bis 500 U/min
Das vorher gewählte Programm ist
nun gelöscht. Express 60°/45 MIN.
Nun kann ein anderes Programm ge- von max. 1200 bis 500 U/min
wählt werden. Feinwäsche
Hinweis! max. 500 U/min
Treten evtl. Probleme beim
Programmablauf auf, immer erst den LEISE
Programmwahlschalter auf AUS dre-
hen, bevor ein neues Programm Durch Einstellen dieser Funktion wird
gewählt wird. die Wäsche nicht geschleudert. Dies
Temperatur der evtl. bereits aufge- ist besonders vorteilhaft, wenn nachts
heizten Lauge berücksichtigen. gewaschen wird:
q Das Schleudergeräusch wird ver-
Hinweis zu allen Tasten : mieden.
q Der günstige Nachtstrom wird ange-
Je nach Waschprogramm sind ver- wandt.
schiedene Funktionen kombinierbar.
Wird jedoch eine Funktion dem Am Programmende bleiben die
gewählten Waschprogramm zugeord- Lampen LEISE und TÜR VERRIE-
net, die nicht sinnvoll bzw. nicht GELT eingeschaltet. Die Lampe der
erlaubt ist, so blinkt kurz die Lampe in START/PAUSE erlischt. Im Display
erscheint eine blinkende “0”.
18

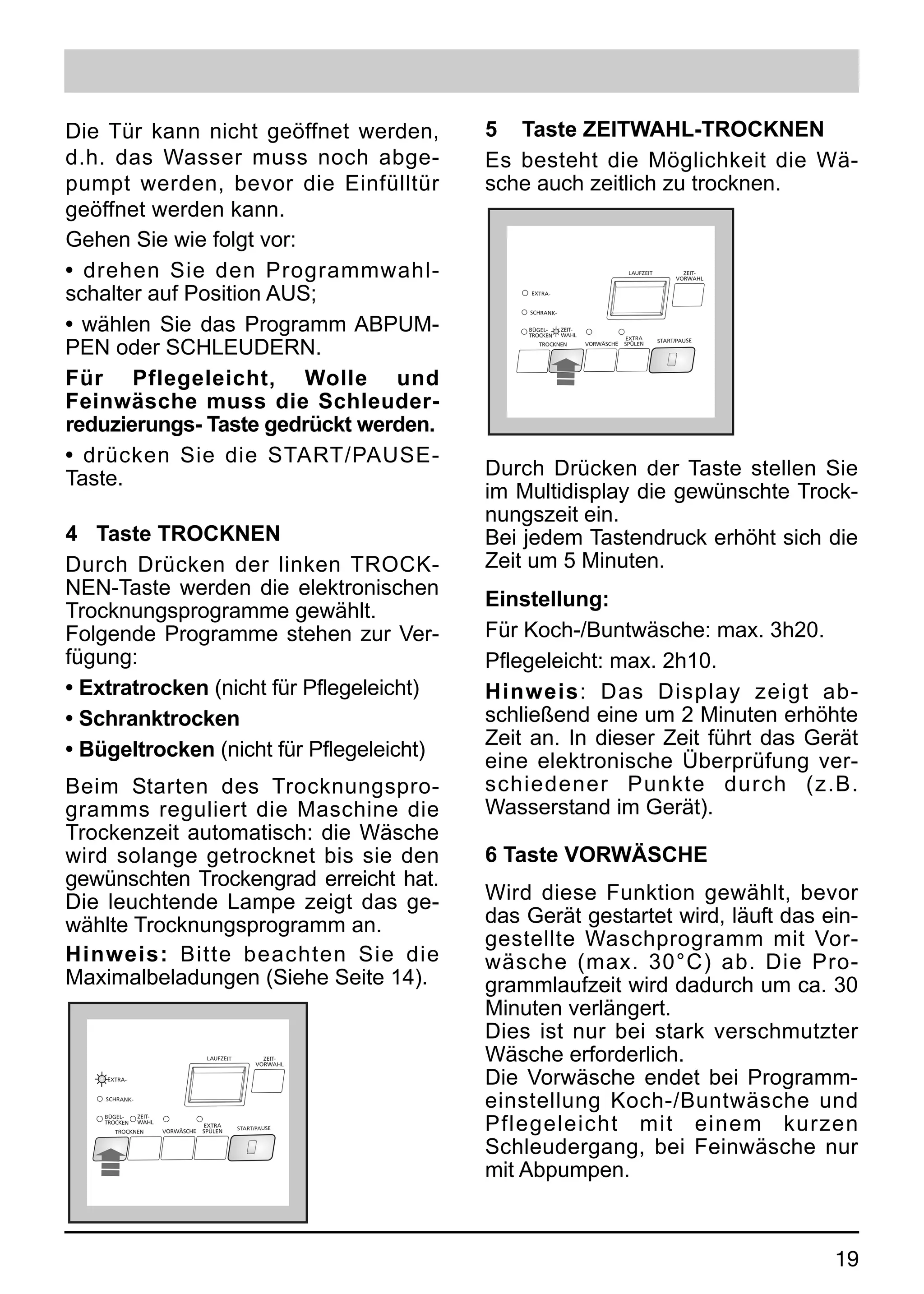

19. Die Tür kann nicht geöffnet werden, 5 Taste ZEITWAHL-TROCKNEN
d.h. das Wasser muss noch abge- Es besteht die Möglichkeit die Wä-
pumpt werden, bevor die Einfülltür sche auch zeitlich zu trocknen.
geöffnet werden kann.
Gehen Sie wie folgt vor:
• drehen Sie den Programmwahl- LAUFZEIT ZEIT-
VORWAHL
schalter auf Position AUS; EXTRA-
SCHRANK-
• wählen Sie das Programm ABPUM- BÜGEL-
TROCKEN
ZEIT-
WAHL
PEN oder SCHLEUDERN.
EXTRA START/PAUSE
TROCKNEN VORWÄSCHE SPÜLEN
Für Pflegeleicht, Wolle und
Feinwäsche muss die Schleuder-
reduzierungs- Taste gedrückt werden.
• drücken Sie die START/PAUSE-
Taste. Durch Drücken der Taste stellen Sie
im Multidisplay die gewünschte Trock-
nungszeit ein.
4 Taste TROCKNEN Bei jedem Tastendruck erhöht sich die
Durch Drücken der linken TROCK- Zeit um 5 Minuten.
NEN-Taste werden die elektronischen
Einstellung:
Trocknungsprogramme gewählt.
Folgende Programme stehen zur Ver- Für Koch-/Buntwäsche: max. 3h20.
fügung: Pflegeleicht: max. 2h10.
• Extratrocken (nicht für Pflegeleicht) Hinweis: Das Display zeigt ab-
• Schranktrocken schließend eine um 2 Minuten erhöhte
Zeit an. In dieser Zeit führt das Gerät
• Bügeltrocken (nicht für Pflegeleicht)
eine elektronische Überprüfung ver-
Beim Starten des Trocknungspro- schiedener Punkte durch (z.B.
gramms reguliert die Maschine die Wasserstand im Gerät).
Trockenzeit automatisch: die Wäsche
wird solange getrocknet bis sie den 6 Taste VORWÄSCHE
gewünschten Trockengrad erreicht hat.
Die leuchtende Lampe zeigt das ge- Wird diese Funktion gewählt, bevor
wählte Trocknungsprogramm an. das Gerät gestartet wird, läuft das ein-
gestellte Waschprogramm mit Vor-
Hinweis: Bitte beachten Sie die wäsche (max. 30°C) ab. Die Pro-
Maximalbeladungen (Siehe Seite 14). grammlaufzeit wird dadurch um ca. 30
Minuten verlängert.
Dies ist nur bei stark verschmutzter
LAUFZEIT ZEIT-
VORWAHL
Wäsche erforderlich.
EXTRA-
Die Vorwäsche endet bei Programm-
SCHRANK-
einstellung Koch-/Buntwäsche und
Pflegeleicht mit einem kurzen
BÜGEL- ZEIT-
TROCKEN WAHL
EXTRA START/PAUSE
TROCKNEN VORWÄSCHE SPÜLEN
Schleudergang, bei Feinwäsche nur
mit Abpumpen.
19

20. 7 Taste EXTRA SPÜLEN Pause (Quick-Stopp)
Durch Drücken der Taste werden in
den Waschbereichen KOCH-/BUNT- Durch Drücken der Taste kann ein lau-
WÄSCHE, PFLEGELEICHT und fendes Programm jederzeit unterbro-
FEINWÄSCHE zusätzliche Spülgänge chen und durch einen erneuten
durchgeführt. Tastendruck wieder fortgesetzt werden.
Dies ist zu empfehlen in Gebieten mit Während der Pause blinkt die grüne
besonders weichem Wasser und für Lampe der Taste.
Menschen mit empfindlicher Haut. Während der Pause können nun
Änderungen am Programm vorgenom-
8 Taste START/PAUSE men werden.
9 Lampe TÜR VERRIEGELT
TÜR
Die Lampe TÜR VERRIEGELT zeigt
VERRIEGELT bei eingeschaltetem Gerät an, ob die
Tür geöffnet werden kann:
START/PAUSE q leuchtende Lampe: die Tür ist ver-
riegelt.
q erloschene Lampe: die Tür kann
geöffnet werden.
Die Tür ist während des gesamten
Diese Taste hat 2 Funktionen: Programmablaufs verriegelt. Sie kann
Start - Pause geöffnet werden, wenn bestimmte
Bedingungen erfüllt sind (siehe Seite
Start 26).
Durch Drücken der Taste wird das ein-
gestellte Programm gestartet. Die
Lampe der START/PAUSE Taste
leuchtet nun konstant.
Die Lampe TÜR VERRIEGELT leuch-
tet und zeigt an, dass das Programm
abläuft und die Tür verriegelt ist.
Wurde eine Startzeitvorwahl einge-
stellt, wird diese gestartet.
20

21. 10 Multidisplay Startzeit-Vorwahl
Im Multidisplay werden folgende Infor-
mationen angezeigt: Der verzögerte Start (max. 20 Stun-
- Laufzeit (Trocknungszeit) den), der mit der Taste (11) eingestellt
- Startzeit-Vorwahl wurde, wird im Display nur 3 Sekun-
- Fehlbedienung den lang angezeigt.
- Fehlercode Danach springt die Anzeige um und
- Programmende es wird wieder die Programmlaufzeit
- Kindersicherung Symbol angezeigt.
Laufzeit
Nachdem das Programm eingestellt
wurde, wird im Display die Laufzeit
des gewählten Programms in Stunden
und Minuten (z. B. 2.00) angezeigt.
2.00
Die eingestellte Zeit wird im Stunden-
takt zurückgezählt. Wenn die Wartezeit
nur noch 1 Stunde beträgt, wird sie im
Minutentakt aktualisiert.
Fehlbedienung
Die Anzeige bezieht sich auf die max. Wird bei der Wahl eines Programms
Füllmenge des jeweiligen Programms. eine Funktion gewählt, die in
Nach dem Start wird die angezeigte Verbindung mit diesem Programm
Restzeit in Minutenschritten zurück- nicht sinnvoll erscheint, wird im Dis-
gezählt. play “Err” angezeigt und die rote
Die Programmdauer wird jedoch von Kontrolllampe der Taste START/PAUSE
mehreren Faktoren beeinflusst, z. B. beginnt zu blinken.
Wäschemenge, Temperatur des zulau-
fenden Wassers, Schaumbildung usw.
Diese Faktoren werden von der
Elektronik registriert und die Restzeit-
anzeige entsprechend korrigiert.
Das Programmende wird im Display
durch eine Null, die blinkt, angezeigt.
21

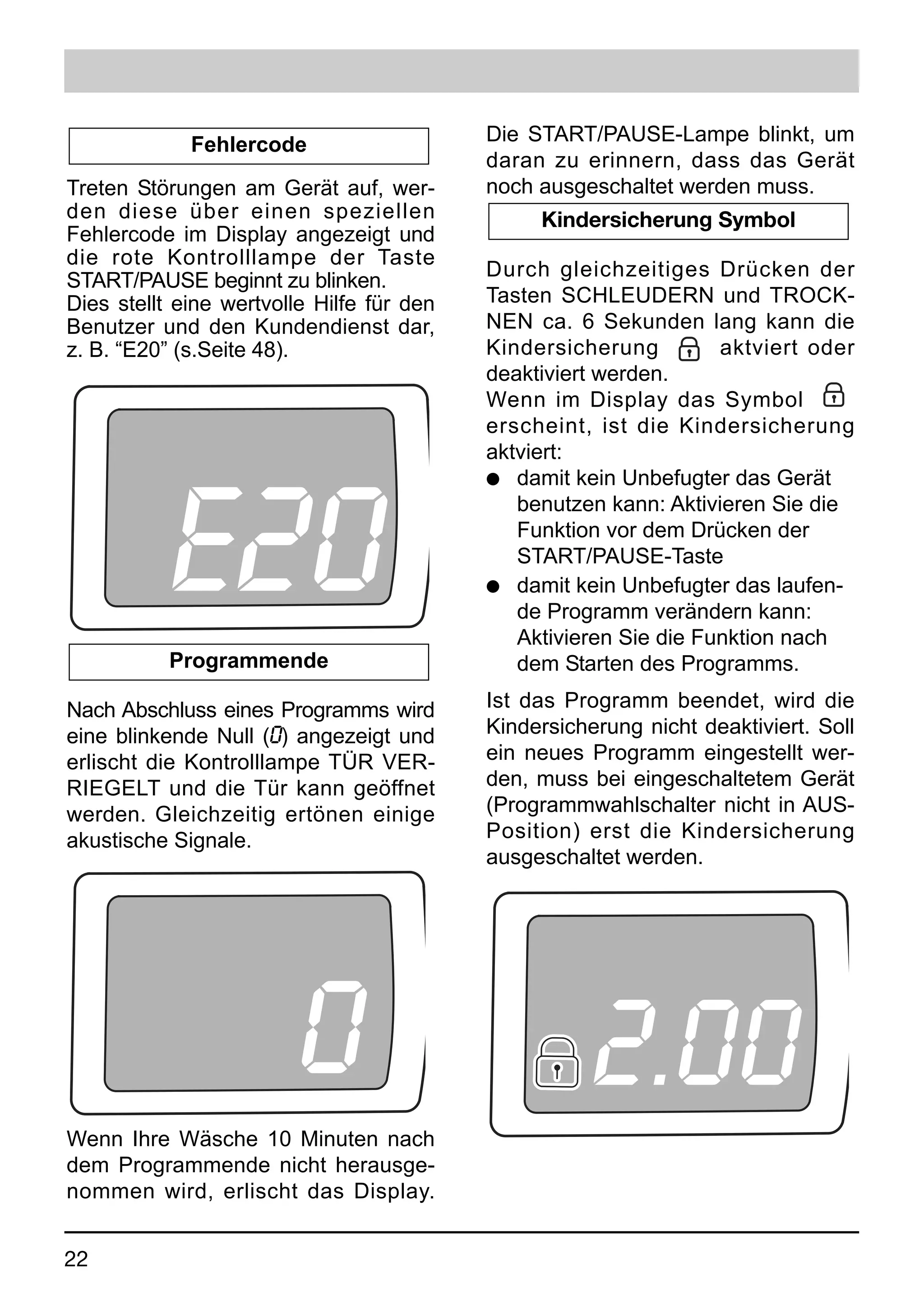

22. Fehlercode Die START/PAUSE-Lampe blinkt, um
daran zu erinnern, dass das Gerät
Treten Störungen am Gerät auf, wer- noch ausgeschaltet werden muss.
den diese über einen speziellen Kindersicherung Symbol
Fehlercode im Display angezeigt und
die rote Kontrolllampe der Taste
Durch gleichzeitiges Drücken der
START/PAUSE beginnt zu blinken.
Dies stellt eine wertvolle Hilfe für den Tasten SCHLEUDERN und TROCK-
Benutzer und den Kundendienst dar, NEN ca. 6 Sekunden lang kann die
z. B. “E20” (s.Seite 48). Kindersicherung aktviert oder
deaktiviert werden.
Wenn im Display das Symbol
erscheint, ist die Kindersicherung
E20
aktviert:
q damit kein Unbefugter das Gerät
benutzen kann: Aktivieren Sie die
Funktion vor dem Drücken der
START/PAUSE-Taste
q damit kein Unbefugter das laufen-
de Programm verändern kann:
Aktivieren Sie die Funktion nach
Programmende dem Starten des Programms.
Nach Abschluss eines Programms wird Ist das Programm beendet, wird die
eine blinkende Null (0) angezeigt und Kindersicherung nicht deaktiviert. Soll
erlischt die Kontrolllampe TÜR VER- ein neues Programm eingestellt wer-
RIEGELT und die Tür kann geöffnet den, muss bei eingeschaltetem Gerät
werden. Gleichzeitig ertönen einige (Programmwahlschalter nicht in AUS-
akustische Signale. Position) erst die Kindersicherung
ausgeschaltet werden.
0 2.00
Wenn Ihre Wäsche 10 Minuten nach
dem Programmende nicht herausge-
nommen wird, erlischt das Display.
22

23. 11 Taste ZEIT-VORWAHL Änderung der Startzeit-Vorwahl
Mittels dieser Taste kann der Pro-
grammbeginn von 30 Min - 60 Min - Eine Änderung der Startzeit-Vorwahl
90 Min, 2 Stunden und weiter 1 ist nur über das vorherigen
Stunde bis max. 20 Stunden verscho- Ausschalten des Gerätes und
ben werden. Programm-Neuwahl möglich.
Dies ermöglicht das Waschen/ Trocknen
bei günstigen Nachtstromtarifen. Funktions-Hinweise
Drücken Sie die Taste so oft, bis im
Multidisplay die gewünschte Zeit an- Programmwahlschalter
gezeigt wird.
Achtung!
Die Funktion ist im ABPUMPEN, Drehen Sie den Wahlschalter,
Programm nicht wählbar. q bevor ein neues Programm einge-
stellt wird, immer erst auf die
Einstellung der Startzeit-Vorwahl Position AUS (Programm löschen).
q Programm wählen So ist sicher gestellt, dass das neue
Programm korrekt beginnt und alle
q Startzeitvorwahl eingeben
vorherigen Funktionen gelöscht sind.
q START/PAUSE-Taste drücken
Die eingegebene Zeit wird nun im Akustik-Signale
Stundentakt zurückgezählt.
Während der Verzögerungszeit kann Das Ende eines Programms wird
die Einfülltür geöffnet und Wäsche durch mehrere Signaltöne angezeigt.
nachgelegt werden: Durch gleichzeitiges Drücken der
q START/PAUSE-Taste drücken rechten Taste TROCKNEN (ZEIT-
q Wäsche einfüllen WAHL) und VORWÄSCHE ca. 5
q START/PAUSE-Taste erneut Sekunden lang (bis ein Signal
drücken. ertönt) kann das akustische Signal
Nach Ablauf der eingestellten Zeit läuft aus- bzw. wieder eingeschaltet wer-
das Programm an. den.
Annullierung der Startzeit-Vorwahl
q START/PAUSE-Taste drücken
q ZEIT-VORWAHL-Taste einmal
drücken. Im Display erscheint eine
“0’” (0 Stunden).
q START/PAUSE-Taste erneut
drücken, das Programm läuft sofort
an.
23

24. Das vorher gewählte Programm ist
Drucktasten nun gelöscht.
q Bei den Drucktasten handelt es sich Treten evtl. Probleme beim Pro-
um Kurzhub-Tasten, die nicht einra- grammablauf auf, immer erst den Pro-
sten. grammwahlschalter auf AUS drehen,
q Die Tasten-Funktion ist eingeschaltet, bevor ein neues Programm gewählt
wenn die dazugehörige Lampe leuch- wird.
tet.
Zum Ausschalten der Zusatzfunktion Programm-Unterbrechung
die Taste noch einmal drücken.
q Je nach Programm sind verschiede- Durch Drücken der START/PAUSE-
ne Tastenfunktionen miteinander kom- Taste kann ein laufendes Programm
binierbar. gestoppt werden. Die Lampe in der
Wird jedoch eine Tastenfunktion dem Taste blinkt.
eingestellten Programm zugeordnet, Das Programm wird durch erneuten
die nicht sinnvoll bzw. nicht erlaubt ist, Tastendruck fortgesetzt.
wird diese nicht ausgeführt.
Programmende
Programm-Korrektur
Die START/PAUSE-Lampe erlischt.
So lange das Programm noch nicht Im Multidisplay blinkt eine “0”.
gestartet wurde, kann die Programm- Die Lampe TÜR VERRIEGELT
wahl noch geändert werden. erlischt. Die Tür kann nun geöffnet
Wurde das Programm gestartet, ist und die Wäsche entnommen werden.
eine Korrektur der Zusatzfunktionen Gerät durch Drehen des Pro-
nur möglich, wenn das Programm grammwahlschalters auf AUS aus-
durch die START/PAUSE-Taste unter- schalten.
brochen wird.
Soll das Programm mittels Wahl- Wichtig!
schalter korrigiert werden, muss zuvor Wird die Wäsche nicht entnommen,
der Programmwähler auf Position schaltet das Gerät in den Standby-
AUS gedreht werden. Modus. Die Lampen und das
Das Wasser bleibt im Bottich. Neues Display erlöschen und die START-
Programm einstellen und START- PAUSE-Lampe blinkt ca. alle 5
Taste erneut drücken. Sekunden.
Programm löschen/ Maschine
ausschalten
Soll ein bereits laufendes Programm
annulliert werden, den Programm-
wahlschalter auf Position AUS drehen.
Die Lampen der Programmablauf-
Anzeige erlöschen, die Maschine ist
ausgeschaltet.
24

25. Waschen
Programm-Hinweise ABPUMPEN
Zum Abpumpen des letzten Spülwas-
sers bei Programmen mit Spülstopp
Wolle (LEISE) Funktion.
In diesem Programm kann nicht nur
maschinenwaschbare Wolle mit dem SCHLEUDERN
Hinweis “filzt nicht”, sondern auch Das Gerät führt den Endschleuder-
handwaschbare Wolle und alle ande- gang mit max.
ren Textilien mit dem “Handwasch- Achtung! Je nach Wäscheart, evtl.
Symbol” gewaschen werden. die Drehzahl reduzieren.
Das lästige Waschen von empfindli-
chen Textilien von Hand übernimmt
nun das Gerät für Sie. SUPERBLITZ 30°/14 MIN.
Ein Superblitz-Programm für leicht
SPÜLEN mit Schleudern angeschmutzte Wäsche.
Die Wassertemperatur beträgt 30°C,
Das Gerät führt 3 Spülgänge und den die Programmdauer ca. 14 Minuten.
Endschleudergang mit max. Drehzahl Für Wolle nicht geeignet.
aus. Dieses Programm kann nur bei
Koch-/Buntwäsche gewählt werden.
Flüssiges Zusatzmittel wird aus EXPRESS 60°/45 MIN.
Waschmittelfach eingespült. Ein Programm für normal und leicht-
Achtung! Je nach Wäscheart, evtl. angeschmutzte Koch/Buntwäsche.
die Drehzahl reduzieren. Die Wassertemperatur beträgt 60°C,
die Programmdauer ca. 45 Minuten.
BÜGELFIX Wäsche-Füllmenge max. 3 kg.
Im Bügelfix-Programm wird bei 40°C
so schonend gewaschen, so dass
Knitterfalten kaum noch entstehen.
Pflegeleichte Oberhemden oder
Blusen, die nach dem Waschen auf
einem Kleiderbügel getrocknet wer-
den, brauchen entweder gar nicht
oder nur noch kurz nachgebügelt zu
werden. Die Füllmenge im Programm
BÜGELFIX darf 1,5 kg Trocken-
wäsche nicht überschreiten.
25

26. Einfüllen der Wäsche
Einfülltür öffnen Achtung!
1. Gerät nicht eingeschaltet. Die Einfülltür ist teilweise während
Im stromlosen Zustand (Gerät nicht des gesamten Programmablaufs
eingeschaltet) lässt sich die Einfülltür und während des Spülstopps
jederzeit öffnen. (Funktion LEISE - Wasser im Gerät)
Zum Öffnen der Tür ziehen Sie das verriegelt und kann erst bei
Griffstück A nach vorn. Programmende geöffnet werden
2. Öffnen während des Programms. (wenn das Wasser abgepumpt
(Quick-Stopp) wurde).
Die Tür kann auch während des lau- Einfülltür schließen
fenden Programms geöffnet werden, Nach Einlegen der Wäsche die Tür
wenn folgende Bedingungen erfüllt einfach zudrücken bis der Türver-
sind: schluss hörbar einrastet.
• Die Wassertemperatur muss Der Wasch-Trockenvollautomat läuft
unter 55°C liegen. nur an, wenn die Tür richtig
• Das Wasserniveau muss niedrig geschlossen ist.
sein.
• Das Gerät darf nicht schleudern. Einfüllen der Wäsche
Drücken Sie die START/PAUSE-Taste Die Wäschestücke entfalten und
und die Lampe TÜR VERRIEGELT locker in die Waschtrommel einfüllen.
erlischt. Wenn Sie die START/- Möglichst große und kleine Wäsche-
PAUSE-Taste drücken und die Lampe stücke gemischt waschen.
TÜR VERRIEGELT anbleibt, kann die Wäschegewichte beachten.
Tür nicht geöffnet werden.
Wenn nur ein einzelnes größeres
3. Notentriegelung
Wäschestück in der Trommel ist (z.B.
Wenn es unbedingt notwendig ist die Bademantel), können Vibrations-
Einfülltür zu öffnen und die unter Pos. geräusche und unruhiger Lauf ent-
2. angeführten Punkte nicht gegeben stehen. Die Funktion des Gerätes
sind, schalten Sie das Gerät durch wird dadurch nicht beeinflusst.
Drehen des Programmwahlschalters
auf AUS ab. Hinweis!
Nach ca. 3 Minuten kann dann die Tür Beim Schließen der Tür keine Wä-
geöffnet werden (Wasser im Gerät schestücke einklemmen.
beachten). Textilien und Gummimanschette
könnten beschädigt werden.
A
P1032
26

27. Waschmittelzugabe Waschen
Pulverartige Waschmittel Flüssige Waschmittel
P1140 P1141
q In das Fach I füllen Sie das Wasch-
pulver für die VORWÄSCHE-Funk- An Stelle von Waschpulver kann auch
tion. flüssiges Waschmittel benutzt werden,
q In das Fach II geben Sie das und zwar vor allem für nicht sehr
Waschpulver für die Hauptwäsche. schmutzige Wäsche und für Wasch-
programme bei mittlerer und niedriger
q Eventuelle flüssige Zusatzmittel Temperatur.
zum Weichspülen oder Stärken In diesem Fall müssen Sie ein
der Wäsche müssen in das Fach Programm ohne Vorwäsche wählen.
mit dem Symbol gefüllt wer- Geben Sie das flüssige Waschmittel
den. Geben Sie Weichspüler oder unmittelbar vor Beginn des Pro-
Stärke, auf keinen Fall mehr als gramms in das Fach II der Wasch-
die angegebene Menge MAX. mittelschublade.
Das Waschmittel wird vor Beginn der Achtung!
Waschprogramme in die jeweiligen
Fächer der Waschmittelschublade Beginnt das Programm später, durch
gefüllt und dann programmgemäß Verwendung von Startzeitvorwahl,
automatisch eingespült. muss für Flüssigwaschmittel ein
Dosierbehälter verwendet werden,
z.B. Kugel, der von den Waschmittel-
herstellern angeboten wird.
Vorbehandlungsspray
Vermeiden Sie bei der Vorbehandlung
von Wäschestücken (z.B. mit
Vorwaschsprays, Fleckensprays usw.)
diese über die Bedienungsblende zu
legen. Die in den Sprays enthaltenen
Lösungsmittel können evt. die
Beschriftung der Blende angreifen.
27

28. Kurzanweisung Waschen
Inbetriebnahme 8. Evtl. Schleuderdrehzahl reduzieren
Wurde das Transportsicherungs- oder LEISE wählen.
material schon entfernt (s. Seite 9. Wenn der Programmstart später er-
8/9)? folgen soll, Startzeit-Vorwahl einstellen.
Die wichtigsten Handgriffe bei der 10. Erst jetzt das Gerät durch Drücken
Inbetriebnahme des Geräts sind der Taste START/PAUSE starten.
folgende: Das Programm läuft nun automatisch
1. Wasserzulaufschlauch am Wasser- ab.
hahn anschließen und Wasserhahn Wurde die “LEISE-Funktion” einge-
öffnen. schaltet, bleibt am Programmende die
2. Wasserablaufschlauch in Ausguss Wäsche im letzten Spülwasser liegen.
o. ähnl. einhängen und befestigen. Am Programmende bleiben die
Lampen LEISE und TÜR VERRIE-
3. Netzstecker in die Schutzkontakt- GELT eingeschaltet. Die Lampe der
Steckdose einstecken. START/PAUSE erlischt. Im Display
Wir raten Ihnen zur Reinigung von erscheint eine blinkende “0”.
Trommel und Bottich, einen Koch- Bitte beachten Sie daher, dass nach
waschgang ohne Vorwäsche im den Programmen mit Spülstopp vor
Normalprogramm durchzuführen. dem Öffnen der Tür unbedingt das
Füllen Sie bitte ca. 1 Esslöffel Wasch- letzte Spülwasser abgepumpt wird.
mittel in die Waschtrommel und ver-
Wählen Sie Position AUS, dann
zichten Sie bei dieser Reinigung auf
Programm ABPUMPEN oder
jegliche Wäschestücke. Anschließend
SCHLEUDERN am Programmwahl-
können Sie Ihr Gerät nach den Emp-
schalter und drücken Sie die
fehlungen der Gebrauchsanweisung in
START/PAUSE-Taste, so wird das
Betrieb nehmen.
Wasser abgepumpt oder wird die
Hinweis: Es ist normal, dass bei der Wäsche geschleudert.
Erstinbetriebnahme die Pumpe ein
11. Wenn die Lampe TÜR VERRIE-
sehr lautes Geräusch verursacht, da
GELT erlischt und im Multidisplay eine
sich noch kein Wasser im Gerät befin-
“0” blinkt ist das Programm beendet.
det.
Tür öffnen und Wäsche herausneh-
So wird gewaschen... men.
4. Einfülltür öffnen und vorsortierte 12. Gerät durch Drehen des Pro-
Wäsche einlegen. grammwahlschalters auf AUS aus-
schalten.
5. Waschmittel in die Waschmittel-
schublade einfüllen und einschieben. 13. Wenn nicht mehr gewaschen
wird, Wasserhahn schließen und
6. Programmwahlschalter auf das
Stecker vorsorglich aus der Steck-
gewünschte Programm drehen.
dose ziehen. Einfülltür spaltbreit
Im Multidisplay wird die Laufzeit ange-
geöffnet lassen.
zeigt.
7. Funktionstasten je nach Bedarf
drücken.
28

29. Internationale Pflegesymbole
WASCHEN
(Waschbot-
tich) Nor- Schon- Nor- Schon- Nor- Schon- Spe- Nor- Schon- Spe- Hand- nicht
mal- wasch- mal- wasch- mal- wasch- zial- mal- wasch- zial- wäs- was-
wasch- gang wasch- gang wasch- gang Schon- wasch- gang Schon- che chen
gang gang gang wasch- gang wasch-
gang gang
Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschrit-
ten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) mild-
eren Behandlung (z. B. Schongang). Er kennzeichnet Waschzyklen, die sich z. B. speziell für
pflegeleichte und mechanisch empfindliche Artikel eignen. Der doppelte Balken kennzeichnet
Waschzyklen mit weiter minimierter Mechanik, z. B. für Wolle.
CHLOREN
(Dreieck)
Chlor- und Sauerstoffbleiche zulässig nur Sauerstoffbleiche zulässig / keine nicht bleichen
Chlorbleiche
BÜGELN
(Bügelei-
sen) nicht heiß bügeln (110°C) nicht bügeln
heiß bügeln mäßig heiß bügeln
(200°C) (150°C) Vorsicht beim Bügeln
mit Dampf
Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.
PROF.
TEXTILREI-
NIGUNG prof. Textilreini- prof. Textilreini- prof. Textilreini- prof. Textilreini- nicht prof.
(Reini- gung Normalverfa- gung Schonverfa- gung Normalverfa- gung Schonverfa- reinigen
gungstrom- hren hren hren hren
mel) Die Buchstaben sind für den professionellen Textilpfleger bestimmt. Sie geben einen Hinweis auf
die in Frage kommenden Lösemittel.
Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mecha-
nischen Beanspruchung, der Feuchtigkeitszugabe und/oder der Temperatur.
Nassreinigung Normal- Nassreinigung Nassreinigung nicht nass
verfahren Schonverfahren Spezial-Schonverfahren reinigen
Dieses Symbol bezeichnet Artikel, die im Nassreinigungsverfahren behandelt werden können. Es
wird in der zweiten Zeile unter dem Symbol für die Chemischreinigung angebracht.
Die Balken unterhalb des Kreises verlangen bei der Nassreinigung nach einer Beschränkung der
mechanischen Beanspruchung (siehe Waschen). Der doppelte Balken kennzeichnet ein noch mild-
eres Verfahren.
TUMBLER-
TROCK-
NUNG
Trocknen im Tumbler möglich nor- Trocknen im Tumbler möglich nie- nicht im Tum-
(Trocken-
male Temperatur, normaler Trocken- drige Temperatur, normaler Trocken- bler trocknen
trommel)
zyklus zyklus
Die Punkte kennzeichnen die Trocknungsstufe imTumbler (Wäschetrockner).
29

30. Waschvorbereitungen Waschen
Wäsche sortieren q Gardinen besonders vorsichtig
Beachten Sie die Pflegekennzeichen in behandeln. Schon bei geöffneten
den Wäschestücken und die Waschan- Fenstern oder beim Abnehmen kön-
weisung der Hersteller. nen sie beschädigt werden (sog.
«Zieher»). Röllchen aus den
Sortieren Sie die Wäsche nach: Gardinen entfernen oder in ein Netz
q Kochwäsche oder einen Beutel einbinden.
q Buntwäsche q Besonders kleine oder auch emp-
q Pflegeleichte Wäsche findliche Wäschestücke (z.B. Baby-
q Feinwäsche söckchen, Damenstrumpfhosen
q Wolle etc.) lassen sich problemlos, in
einem kleinen Kissen mit Reißver-
Praktische Hinweise schluss oder in größere Söckchen
q Farbige und weiße Wäsche gehö- gesteckt, waschen.
ren nicht zusammen. Weiße Wä-
sche vergraut dann beim Waschen. Wäsche einlegen (Wäsche-
q Neue farbige Wäsche kann beim füllmengen beachten)
ersten Waschen Farbe verlieren. Die Angaben über die Wäschemenge,
Waschen Sie solche Stücke das gegliedert nach Geweben (mit Bei-
erste Mal besser allein. spielen), finden Sie in der Programm-
q In dem vorhandenen Wolle-Pro- tabelle.
gramm kann nicht nur maschinen- Faustregeln:
waschbare Wolle mit dem Hinweis
“filzt nicht”, sondern auch hand- q Trockene Koch- und Buntwäsche
waschbare Wolle und empfindliche bis eine Handbreite unter den obe-
Textilien mit dem “Handwasch- ren Trommelrand einfüllen.
Symbol” gewaschen werden. q Ein vollgestopfter 10-Liter-Eimer
q Achten Sie darauf, dass keine fasst 2,5 kg Trockenwäsche (Baum-
Metallteile (z.B. Büroklammern, wolle).
Sicherheitsnadeln, Stecknadeln) in q Wäsche locker in die Wasch-
der Wäsche verbleiben. Bezüge trommel füllen - möglichst kleine
zuknöpfen, Reißverschlüsse, und große Stücke gemischt.
Haken und Ösen schließen. Lose
Gürtel, lange Schürzenbänder
zusammenbinden. Hinweis:
q Hartnäckige Flecke vor dem q Wenn zu wenig Wäsche in der
Waschen entfernen. Stark ver- Trommel ist (z.B. einzelner Bade-
schmutzte Stellen evtl. mit einem mantel), können Vibrationsge-
Spezialwaschmittel oder einer räusche und unruhiger Lauf entste-
Waschpaste einreiben. hen. Legen Sie mehr Teile ein.
30

31. Flecken in der Wäsche Waschen
Fleckenentfernung Rost: Kleesalz, heiß gelöst, oder
Die in den Wäschestücken vorhande- «Rostteufel» kalt. Vorsicht bei älteren
nen Flecke werden, sofern sie laugen- Rostflecken, weil das Zellulosegefüge
löslich sind, im Zuge des Waschpro- dann bereits angegriffen ist und das
zesses beseitigt. Gewebe zur Lochbildung neigt.
Flecke spezieller Art können mit Stockflecke: Mit Chlorbleichlauge
Waschmittellauge allein nicht gelöst behandeln, gut spülen (nur weiße und
werden. Bei der Fleckenentfernung chlorecht gefärbte Wäsche).
auf bunten Stücken ist Vorsicht gebo-
ten. Die Entfernungsmittel selbst sind Gras: Heiße Seifenlauge mit etwas
zum Teil auch giftig oder feuergefähr- Salmiak, Reste mit Entfärber (**)
lich. Es empfiehlt sich, die Flecke vor behandeln.
dem Waschen zu entfernen.
Kugelschreiber und Alleskleber:
Achtung! Mit Aceton flüssig (*) betupfen und auf
q Geben Sie niemals Fleckenentfer- weicher Unterlage ausklopfen.
ner oder Entfärbungsmittel in das
Gerät. Lippenstifte: Wie vorher mit Ace-
q Atmen Sie keine größeren Mengen ton (*), dann mit Alkohol behandeln.
von Lösungsmitteln ein. Sie sind Restbestandteile auf weißen Stoffen
gesundheitsschädigend. mit Entfärber (**) beseitigen.
q Vorsicht bei feuergefährlichen Rotwein: In Waschmittellauge ein-
Fleckenentfernungsmitteln! weichen, spülen und mit Essig- oder
q Schließen Sie alle Fleckenentfer- Zitronensäure behandeln, wieder
nungsmittel vor Kindern weg (Ver- spülen. Rest evtl. mit Entfärber (**)
giftungsgefahr!). behandeln.
Jod: Mit einer Lösung von
Blut: Frische Flecke sind mit kaltem Natriumthiosulfat (=Fixiersalz) behan-
Wasser auszuwaschen. Geronnenes deln. Gut spülen.
Blut über Nacht mit Spezialwasch-
mittel einweichen. In Waschmittellau- Tinte: Je nach Herkunft der Tinte erst
ge ausreiben. Aceton (*) danach mit Essigsäure
anfeuchten. Rest in weiße Sachen mit
Ölfarbe: Mit Waschbenzin betupfen, Chlorbleichlauge behandeln, gut
Fleck auf weicher Unterlage vorsichtig spülen.
klopfen, lockern, nochmals oder
mehrmals betupfen. Teerflecken: Mit Fleckenwasser,
Alkohol oder Benzin vorbehandeln,
Altes Fett: Mit Terpentin betupfen, auf anschließend mit Schmierseife einrei-
weicher Unterlage mit Fingerspitze ben.
und Baumwolltuch ausklopfen.
(*) Aceton nicht für Acetatseide
Textilfarben: Mit Entfärber (**) benutzen!
kochend behandeln (nur weiße (**) Entfärber nur für weiße Sachen
Sachen). verwenden!
31

32. Waschen
Hinweis “Fettläuse”
Es kann vorkommen, dass die Wä- Um diese zu entfernen, sollten Sie die
sche - z.B. wegen zu geringer Wasch- Wäsche noch einmal mit erhöhter
mittelzugabe - nach dem Waschen Waschmittelzugabe waschen, bevor
dunkle Punkte (sog. “Fettläuse”) auf- Sie sie trocknen.
weist.
Färben u. Entfärben Waschen
Färben von Textilien Achtung: Nach jedem Färben muss
Färben in dem Gerät ist grundsätzlich ein Kochwaschprogramm ohne Wä-
möglich, wenn Sie folgende Hinweise sche durchgeführt werden, damit die
beachten: Farbreste in dem Gerät entfernt werden.
Geben Sie einen 1 / 2 Becher
Nur Färbemittel, die ausdrücklich für Waschmittel in die Hauptwaschkammer.
den Gebrauch in Waschvollautoma-
ten vorgesehen sind, benutzen. Hinweis: Verfärbungen von Gummi-
und Kunststoffteilen können auftreten.
Angaben der Färbemittelhersteller
befolgen.
Waschprogramm, das der optimalen
Entfärben von Textilien
Färbetemperatur entspricht, wählen. Entfärbemittel sind generell sehr
aggressiv. Aus diesem Grund dürfen
Wäschemenge max. 1,5 kg.
sie im Gerät nicht verwendet werden.
Wäschegewichte
Teil Gewicht in g ca. Teil Gewicht in g ca.
Bademantel 1200 Herrenoberhemd 200
Bettbezug 700 Herrenschlafanzug 500
Betttuch 500 Herrenunterhemd 100
Bluse 100 Herrenunterhose, kurz 100
Damenberufsmantel 300 Herrenunterhose, lang 250
Damennachthemd 200 Kissenbezug 200
Damenschlüpfer 100 Serviette 100
Frottiertuch 200 Taschentuch 20
Geschirrtuch 100 Tischtuch 250
Herrenberufsmantel 600
Bei diesen Wäschestücken handelt es sich um Teile aus Baumwolle.
32

33. Waschmittelart und -menge Waschen
Waschmittel Auf den Waschmittelpackungen fin-
den Sie die Dosierhinweise der
Die Wahl des Waschmittels ist abhän- Waschmittelhersteller in ml, für den
gig von der Textilart (Pflegeleicht, jeweiligen Härtebereich.
Wolle, Baumwolle etc.), der Farbe der
Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel:
dem Verschmutzungsgrad.
q Die Wäsche wird grau oder nicht
Sie können in diesem Wasch- sauber.
Trockenvollautomaten alle empfohle-
nen handelsüblichen Markenvoll- und q Es können sich punktförmige dunk-
Spezialwaschmittel für Trommel- le Schmutzteilchen (Fettläuse) auf
waschmaschinen verwenden. der Wäsche ablagern.
q Pulverartige Vollwaschmittel für q Verkalkung des Heizkörpers.
alle Textilarten.
q Pulverartige Feinwaschmittel für Folgen bei zuviel Waschmittel:
Pflegeleicht (max. 60°C) und q Unnötige Umweltbelastung.
Wolle. q Starke Schaumbildung und da-
q Flüssige Waschmittel, vorzugswei-
durch geringe Waschbewegung.
se für Waschprogramme ohne
Vorwäsche mit niedrigen Wasch- q Schlechtes Reinigungs-, Spül- und
temperaturen (max. 60°C) für alle Schleuderergebnis.
Textilarten oder speziell nur für
Wolle. Wasserhärteangaben
Härte- Wasser- Gesamt- deutsche
Waschmitteldosierung bereich eigen- härte in Härte
Dieser Wasch-Trockenvollautomat schaft mmol/l °d
berücksichtigt mit seiner technischen I weich unter 1,5 unter 8,4
Ausstattung alle umweltrelevanten II mittel 1,5 - 2,5 8,4 - 14
Gesichtspunkte eines optimalen, zeit-
gemäßen maschinellen Waschprozesses. III hart über 2,5 über 14
Die Waschmittelart und -menge richtet
sich nach Pulverartige Waschmittel
q der Textilart und -menge, Nachstehend unsere Dosierempfeh-
q dem Verschmutzungsgrad der Wä- lungen für verschiedene Beladungen:
sche, q Bei voller Beladung bitte nach An-
q der Wasserhärte des verwendeten
gaben der Waschmittelhersteller
Leitungswassers.
dosieren.
Die Wasserhärte ist eingeteilt in soge- q Bei halber Beladung nur 3 / 4 der
nannte Wasserhärtebereiche.
angegebenen Waschmittelmenge
Auskunft über den Wasserhärtebereich dosieren.
erteilt Ihnen das zuständige Wasser- q Bei kleinster Beladung nur die
werk oder Ihre Gemeindeverwaltung.
Hälfte der angegebenen Wasch-
mittelmenge dosieren.
33

34. Waschen
Flüssigwaschmittel Fleckensalz
Die Dosierung erfolgt im Einlaugen- Fleckensalz beseitigt im Hauptwasch-
verfahren (nur Hauptwäsche) entspre- gang die in der Wäsche vorhandenen
chend der Empfehlung der Wasch- Problemflecken, z. B. Rotwein, Obst-
mittelhersteller. und Gemüsesafte, sowie fetthaltige
Flecken, die durch moderne Voll-
Wasseraufbereitung waschmittel nicht immer restlos ent-
Bei hartem, kalkhaltigem Wasser ab fernt werden.
Härtebereich III können Sie ein spezi- Weiterhin verwendbar für vergraute
elles Enthärtungsmittel verwenden. oder vergilbte Wäschestücke.
(Bitte Dosierhinweise des Herstellers
genauestens beachten). In Verbin- Weichspüler
dung damit ist die Waschmittelmenge
auf den Härtebereich I zu reduzieren. Weichspüler machen die Wäsche
weich und griffig.
Bei sehr weichem Wasser kann eine Außerdem vermindern sie die stati-
übermäßige Schaumentwicklung sche Aufladung beim maschinellen
durch Zugabe schaumbremsender Trocknen.
Mittel verhindert werden. Gemeinsam
mit dem Waschmittel dosieren. Formspüler
Dosierung von Waschmittel- Formspüler sind synthetische Stärke-
Baukastensystemen mittel und geben z. B. Hemden, Bett-
und Tischwäsche einen festeren Griff.
Auf dem Markt gibt es die unter-
schiedlichsten Baukastensysteme. Im
Gegensatz zu herkömmlichen Voll-
waschmitteln zeichnen sie sich da-
durch aus, dass die verschiedenen
Waschmittelinhaltsstoffe in meist 3
Komponenten getrennt vorliegen z.B.
Grundwaschmittel, Enthärter und
Bleichmittel. Diese Komponenten wer-
den nach den jeweils vorliegenden
Anforderungen dosiert.
Es lassen sich dadurch beträchtliche
Chemieeinsparungen erreichen.
Bitte achten Sie deshalb besonders
auf die Dosiervorschriften der einzel-
nen Anbieter.
34

35. Ratschläge und Tipps Waschen
Beachtenswerte Ratschläge q Bitte prüfen Sie, bevor die Wäsche
q Bei wenig verschmutzter Wäsche in die Waschmaschine gelegt wird,
bildet sich mehr Schaum als bei ob sich Metallteile an oder in
stark verschmutzter Wäsche. Wäschestücken, wie z.B. Metall-
Hartes Wasser verbraucht mehr knöpfe, Bügel von Büstenhaltern
Waschmittel und vermindert den usw. nicht lösen können .
Schaum. Es besteht sonst die Möglichkeit,
Bitte bei der Dosierung der dass derartige Teile in den Bottich
Waschmittel beachten. gelangen und Geräusche verursa-
chen.
q Waschmaschinen sollten nicht als Reparaturen dieser Art können
Aufbewahrungsort für getragene auch innerhalb der Garantiezeit
Wäsche benutzt werden. nicht kostenlos erfolgen.
Feuchte getragene Wäsche be-
günstigt Pilzbefall und Flecken-
q Waschen Sie kleine Wäsche-
bildung. stücke (Söckchen, kleine Taschen-
tücher, waschbare Gürtel etc.) in
q Vor allem bei hochkonzentrierten einem geeigneten Stoffbeutel oder
Pulverprodukten kann es mögli- in einem Kopfkissenbezug, weil
cherweise zu Einspülschwierig- diese Artikel zwischen Laugen-
keiten (z.B. Rückständen in den behälter und Trommel rutschen
Waschmittelkammern) kommen. In können.
diesem Fall sind (falls vorhanden)
die den Waschmittelpackungen q Der Wasch_Trockenvollautomat ist
beiliegenden Dosierhilfen zu ver- auf äußerst sparsamen Wasserver-
wenden. brauch im Normalbetrieb einge-
stellt und arbeitet mit nur 3 Spül-
q Nach Ablauf eines Waschpro- gängen.
gramms können vor allem auf dun- Möchten Sie, dass lhre Wäsche in
klen Textilien möglicherweise den Waschprogrammen (außer
weiße Waschmittelrückstände Wolle) intensiver gespült wird, kön-
sichtbar sein. Diese sind nicht die nen einige Spülgänge hinzuge-
Folge einer unzureichenden schaltet werden (siehe Seite 19).
Spülwirkung. Es handelt sich Der Wasserverbrauch erhöht sich
zumeist um die unlöslichen Was- dadurch um ca. 35%, die Laufzeit
serenthärtungsmittel moderner verlängert sich um ca. 6 Minuten
phosphatfreier Waschmittel. im Bereich Pflegeleicht und
Mögliche Abhilfe: Ausschütteln Feinwäsche.
oder Ausbürsten, Waschmittelaus-
wahl überprüfen bzw. Flüssig-
waschmittel verwenden.
q Durch die heutigen Waschmittel
(flüssig oder pulverartig) kann sich
auch noch im letzten Spülwasser
oder beim Endschleudern Schaum
entwickeln. Dadurch wird das
Spülergebnis jedoch nicht beein-
flusst.
35

36. Trocknungs-Hinweise Trocknen
Wasseranschluss Also nur in Wasser gewaschene
Der Waschtrockner arbeitet nach dem Textilien trocknen!
Kondensationsverfahren.
Deshalb muss auch beim Trocknen Vorbereitung zum Trocknen
der Wasserhahn geöffnet sein und Je besser die Wäsche vor dem Trock-
der Ablaufschlauch in ein Wasch- nen entwässert wurde, desto wirt-
oder anderes Auffangbecken führen. schaftlicher wird getrocknet.
Füllmengen Die Wäsche nach Textilarten (siehe
Baumwolle ...........................max. 5 kg Pflegekennzeichen) und gewünsch-
Pflegeleicht ..........................max. 2,kg tem Trockengrad sortieren. Reißver-
schlüsse schließen, lose Schürzen-
Hinweis: bänder usw. zusammenbinden.
Größere Wäschebeladungen müs-
sen vor dem Trocknen unbedingt Bei durchgehendem Waschen und
aufgeteilt werden, sonst erhalten Trocknen (NON-STOP) müssen diese
Sie ein unbefriedigendes Trocken- Hinweise bereits vor dem Waschen
ergebnis. berücksichtigt werden.
Nicht zum Trocknen geeignet Energiespartipps
Besonders empfindliche Gewebe, z.B.
q Hohe Schleuderleistung bringt
Gardinen aus synthetischen Fasern, geringe Restfeuchtigkeit und
Wollsachen, Seide, Textilien mit Metall- damit einen niedrigen Energie-
einlagen, Nylonstrümpfe, großvolumige bedarf. Auch pflegeleichte Texti-
Textilien, z.B. Anoraks, Tagesdecken, lien müssen vor dem Trocknen
Steppdecken, Schlafsäcke und Feder- ausgeschleudert werden.
betten sowie Wäschestücke, die über- q Optimale Wirtschaftlichkeit
wiegend Schaumgummi oder gummi- durch gut ausgeschleuderte
ähnliches Material enthalten, dürfen Wäsche und voll ausgenutztes
nicht getrocknet werden. Fassungsvermögen; nur dann
Auf Pflegekennzeichen in den Textili- werden Energie und Wasser
en achten sinnvoll eingesetzt.
q Die richtig gewählte Trockenzeit
trocknergeeignet hilft zusätzlich Energie und
normales Trocknen Wasser einzusparen.
schonendes Trocknen q Ein Übertrocknen der Wäsche
sollte vermieden werden, um
nicht trocknergeeignet
unnötigen Wasser- und Energie-
Achtung: verbrauch zu vermeiden.
Mit feuergefährlichen Reinigungs-
und Lösungsmitteln (Waschbenzin,
Alkohol, Fleckentferner etc.) behan-
delte Wäschestücke dürfen nie in
diesem Waschtrockner getrocknet
werden. Es besteht Brandgefahr.
36

37. Trocknen
Türverriegelung Trocken-Programme
Nachdem das gewählte Programm Trocknung elektronisch
gestartet wurde, ist die Einfülltür wäh- q Trocknen von Koch-/Buntwä-
rend des gesamten Programmab- sche
laufs verriegelt.
Die Verriegelung wird durch eine 1. Programm-Wahlschalter im
Kontrolllampe angezeigt, die oberhalb Waschbereich Koch-/Buntwäsche
des Griffes angeordnet ist. auf Position “TROCKNEN” drehen.
Erst wenn im Multidisplay eine Null 2. Taste: Trocknung elektronisch,
blinkt, ist das Trocknungs-Pro- Programm wählen
gramm beendet. Extratrocken
Die Lampe oberhalb des Türgriffes Schranktrocken
ist erloschen, die Einfülltür kann Bügeltrocken
geöffnet werden. q Trocknen von Pflegeleicht
Trocknen nicht unterbrechen 1. Programm-Wahlschalter im
Waschbereich Pflegeleicht auf
Um Wäscheschäden zu vermeiden,
Position “TROCKNEN” drehen.
darf während des Trockenvorgangs
das Trockenprogramm normalerweise 2. Taste: Trocknung elektronisch,
nicht abgeschaltet werden. Programm wählen
Soll der Trockenvorgang trotzdem Schranktrocken
unterbrochen werden, sind folgende
Schritte durchzuführen: Trocknung zeitlich
q Programm-Wahlschalter auf q Trocknen zeitlich mit voller
Position “AUS” und dann auf eine Heizleistung für Koch-
der Positionen “TROCKNEN” dre- /Buntwäsche
hen.
q Gerät durch Drücken der Start/ 1. Programm-Wahlschalter im
Pause-Taste starten. Waschbereich Koch-/Buntwäsche
q Nach Ablauf der 10 Minuten (Ab- auf Position “TROCKNEN” drehen.
kühlphase) kann dann die Tür 2. Taste: Trocknen zeitlich, Trocken-
geöffnet und die Wäsche entnom- zeit wählen, max. 3h20.
men werden. Zeitanzeige im Multidisplay.
q Trocknen zeitlich mit reduzierter
Trockendauer
Heizleistung für Pflegeleicht
Die Trockenzeit kann sehr unter-
schiedlich sein, sie hängt ab von: 1. Programm-Wahlschalter im
Waschbereich Pflegeleicht auf
q Der Restfeuchte der Wäsche.
Position “TROCKNEN” drehen.
q Dem gewünschten Trockengrad
2. Taste: max. 2h10.
(Extratrocken, Schranktrocken,
Bügeltrocken). Hinweis: Das Display zeigt ab-
q Der Art der Wäsche und der Füll- schließend eine um 2 Minuten erhöhte
menge. Zeit an. In dieser Zeit führt das Gerät
eine elektronische Überprüfung ver-
schiedener Punkte durch (z.B.
Wasserstand im Gerät).
37

38. Trocknen
Nachtrocknen Einlaufen der Wäsche
Erscheint Ihnen die Wäsche bei Pro- Vor allem Textilien wie Trikotwäsche
grammende noch zu feucht, kann und Frottierwäsche neigen je nach
nachgetrocknet werden. Qualität unterschiedlich stark zum
Wählen Sie mit der Taste “Trocknung Einlaufen. Dies ist in erster Linie dar-
zeitlich” die gewünschte Trocknungs- auf zurückzuführen, dass Wäsche-
zeit. stücke im Waschtrockner im Gegen-
Vorsicht! Um Knitter und Maßän- satz zur Leine schwebend, also span-
derungen zu vermeiden, Acryl und nungsfrei getrocknet werden. Solche
Pflegeleicht nicht übertrocknen. Textilien möglichst nur "bügeltrocken"
trocknen.
Durch Ziehen und durch das Tragen
Abkühlphase wird das Einlaufen solcher Textilien
Damit die Wäsche abkühlen kann, weitgehend ausgeglichen. Bei Neu-
wird 10 Minuten vor Programmende anschaffung solcher Textilien emp-
automatisch die Abkühlphase einge- fehlen wir, diese Einlaufeigenheiten
schaltet. bei der Größenwahl zu berücksichti-
gen.
Die Abkühlphase darf auf keinen Fall
abgekürzt oder unterbrochen werden
oder ganz entfallen, Verbrennungs- Übertrocknen
gefahr! Zu lange Trocknungszeiten führen
zum sog. Übertrocknen. Dadurch wird
die Wäsche unnötig strapaziert, und
Flusen es kann zu verstärkter Knitterbildung
Nach dem Trocknen stark flusender kommen.
Wäsche, z. B. neuen Frottierwaren,
empfehlen wir, das Waschprogramm Einfülltür
“SPÜLEN” durchzuführen, um sicher-
zustellen, dass die eventuell im Das Glas der Einfülltür wird beim
Behälter angesammelten Flusen aus- Trocknen heiß.
gespült werden und sich bei einem Vorsicht! Verbrennungsgefahr.
darauffolgenden Waschprogramm
nicht auf der Wäsche ablagern.
Auch die Ablaufpumpe sollte nach
jedem Trockenprogramm geprüft und
gegebenenfalls gereinigt werden.
38

39. Trocknen
Trocknungsmöglichkeiten
Es gibt 3 Möglichkeiten die Wäsche zu Trocknen
trocknen:
1. Waschen und anschließend Beladung:
Trocknen. Koch-/Buntwäsche max. 5 kg
2. Waschen und Trocknen durchge- Pflegeleicht max. 2 kg
hend (Non-Stopp-Betrieb). Hinweis!
3. Nur Trocknen q Koch-/Buntwäsche
Die erforderlichen Handgriffe sind wie Die Wäsche nach dem Waschen
folgt: komplett entnehmen, auflockern
und evtl. teilen, da max. 5 kg
1. Waschen und anschließend getrocknet werden dürfen.
Trocknen
q Pflegeleicht
Programmwahl: Nach dem Waschen evtl. die
Wäscheteile, die nicht getrocknet
Waschen werden sollen, herausnehmen, da
max. 2 kg getrocknet werden dür-
Beladung: fen.
Koch-/Buntwäsche max. 7 kg Einstellung:
Pflegeleicht max. 3,5 kg q Programmwahlschalter auf “AUS”
Einstellung: stellen
q Programmwahlschalter im Bereich
q Waschprogramm einstellen
“Koch-/Buntwäsche” auf Pos.
q Evtl. Zusatzfunktionen wählen “TROCKNEN” drehen, volle
q Gerät starten Heizung
Das Waschprogramm läuft nun auto- oder
matisch bis zum Ende ab. q Programmwahlschalter im Bereich
Achtung! “Pflegeleicht” auf Pos. “TROCK-
NEN” drehen, reduzierte Heizung
Wenn die Funktion “LEISE” gewählt
wurde, bleibt die Wäsche im letzten q Mit der Drucktaste Trocknungspro-
Spülwasser liegen. gramm oder Trockenzeit wählen
Die Wäsche muss vor dem Trocknen q Gerät starten
unbedingt geschleudert werden. Das Trocknungsprogramm beginnt, die
Zeit wird im Multidisplay angezeigt.
Wenn die Zeit abgelaufen ist und die
Lampe “Tür verriegelt” erlischt, ist
das Programm beendet und die
Wäsche kann entnommen werden.
Gerät durch Drehen des Programm-
wahlschalters auf “AUS” abschalten.
39

40. Trocknen
2. Waschen und Trocknen Einstellung:
durchgehend (Non-Stopp- q Waschprogramm einstellen
Betrieb) q Evtl. Zusatzfunktionen wählen
Programmwahl:
q Mit der Drucktaste das nahtlos
Waschen/Trocknen anschließende Trocknungsprogramm
Achtung! bzw. die Trockenzeit wählen
Der Non-Stopp-Betrieb ist nur in den q Gerät starten
Programmen
Die Wäsche wird nun automatisch ge-
Koch-/Buntwäsche und Pflegeleicht waschen und getrocknet.
möglich.
Beladung: Hinweis: Das Display zeigt ab-
Koch-/Buntwäsche max. 5 kg schließend eine erhöhte Zeit an, die
Pflegeleicht max. 2 kg nicht exakt der Summe aus Wasch-
und Trockenzeit entspricht. In dieser
Zeit führt das Gerät eine elektroni-
sche Über prüfung verschiedener
Punkte durch (z.B. Wasserstand im
Gerät).
Wenn die angezeigte Zeit abgelaufen
ist und die Lampe “Tür verriegelt”
erlischt, ist das Programm beendet.
Die Tür ist entriegelt und die Wäsche
kann sauber und trocken entnommen
werden.
Gerät durch Drehen des Programm-
wahlschalters auf “AUS” abschalten.
40

41. Trocknen
3. Nur Trocknen Zeitwahl-Trocknen
Das Gerät kann auch nur zum Trock-
nen verwendet werden, z. B. für Wä- Beladung:
sche, die nicht im Gerät gewaschen Koch-/Buntwäsche max. 5 kg
wurde. Pflegeleicht max. 2 kg
Es gibt dafür 2 Möglichkeiten:
q Trockenprogramm wählen
Extratrocken Einstellung:
Schranktrocken q Programmwahlschalter im Bereich
Bügeltrocken “Koch-/Buntwäsche”(volle Hei-
zung) oder “Pflegeleicht” (redu-
q Trocknen Zeitwahl zier te Heizung) auf Pos.
3h20, volle Heizleistung “TROCKNEN” drehen
2h10, reduzierte Heizleistung q Trocknungszeit über Drucktaste
Programmwahl: wählen, max. 3h20 (für Koch-
/Buntwäsche); max. 2h10 (für
Pflegeleicht)
Trockenprogramm
q Gerät starten
Beladung:
Koch-/Buntwäsche max.5 kg Das Trockenprogramm beginnt.
Pflegeleicht max. 2 kg Wenn die angezeigte Zeit im Multi-
display abgelaufen ist und die Lampe
Einstellung: “Tür verriegelt” erlischt kann die
q Programmwahlschalter im Bereich Wäsche entnommen werden.
“Koch-/Buntwäsche” (volle Hei- Gerät durch Drehen des Programm-
zung) oder “Pflegeleicht” (redu- wahlschalters auf “AUS” abschalten.
zier te Heizung) auf Pos.
“TROCKNEN” drehen
q Trocknungsprogramm über Druck-
taste wählen
q Gerät starten
41

42. Pflege und Wartung
Entnahme der Grobkörper- 3. Notentleerungsschlauch aus sei-
falle nem Sitz herausnehmen, Auffang-
Kontrollieren Sie von Zeit zu Zeit die gefäß unterstellen und Verschluss-
im Sockelbereich des Gerätes vorhan- stopfen des Schlauchs herauszie-
dene Grobkörperfalle. Dort können hen.
sich Fremdkörper, die mit der Wäsche
ins Gerät gelangen, ablagern und die
Ablaufpumpe blockieren.
KOCH-/ LAUFZEIT ZEIT-
SUPERBLITZ 30º/ BUNTWÄSCHE VORWAHL
AUS
14 MIN. 95º
88716 EXPRESS 60º/ 60° E 1600 EXTRA-
45 MIN.
SCHLEUDERN 60° 1200
ABPUMPEN 40° E 800 SCHRANK-
TÜR
SPÜLEN 40° 500 VERRIEGELT
LEISE BÜGEL- ZEIT-
WASCHTROCKNER 7 KG WOLLE 30° 30° TROCKEN WAHL EXTRA
TROCKNEN VORWÄSCHE SPÜLEN START/PAUSE
SCHLEUDERN TROCKNEN
40°
PFLEGELEICHT
FEINWÄSCHE 60°
30° 40°
40° 40° BÜGELFIX
TROCKNEN
P1115
Ablaufpumpe mit 4. Wenn das Wasser vollständig
Grobkörperfalle
abgelaufen ist, den Deckel der
Ablaufpumpe entgegen dem
Uhrzeigersinn abschrauben und
Prüfen Sie immer erst die Grobkör- herausziehen.
perfalle bevor Sie den Kundendienst
5. Fremdkörper (wenn vorhanden)
rufen.
aus dem Pumpengehäuse entfer-
Folgende Handgriffe sind erforderlich: nen.
1. Netzstecker aus der Steckdose
ziehen oder bei Festanschluss
Sicherung abschalten oder ent-
fernen.
2. Die Klappe im rechten Bereich der
Sockelblende durch Drücken öff-
nen.
P1114
42

43. 6. Notentleerungsschlauch wieder Reinigung der
verschließen und in seinen Sitz Waschmittelschublade
einlegen.
Die Fächer der Waschmittelschub-
lade sollten von allen erkennbaren
Waschmittelverkrustungen gesäubert
werden. Verwenden Sie hierzu keine
metallischen Gegenstände, eine
Bürste und heißes Wasser (nicht
kochend) genügen vollständig. Ziehen
Sie die Schublade, durch Drücken der
Arretierungs-Taste, heraus. Nach
erfolgter Reinigung lässt sich die
Schublade leicht wieder einschieben.
P1117
7. Die Grobkörperfalle einsetzen und
den Deckel im Uhrzeigersinn wie-
der fest verschrauben.
8. Klappe schließen.
Bitte beachten Sie, dass es durch
eine verstopfte Ablaufpumpe zu
Funktionsstörungen im Programm-
ablauf kommen kann. Bevor Sie den
Kundendienst rufen, überprüfen Sie P1142
bitte grundsätzlich die Pumpe, denn Der obere Teil des Weichspülfaches
derartige Kundendienst-Einsätze ist auch herausnehmbar.
können nicht kostenlos erfolgen.
Hinweis: Es ist normal, dass beim
nächsten Programmstart die Pumpe
ein sehr lautes Geräusch verursacht,
da sich kein Wasser im Gerät mehr
befindet.
Reinigung des
Wassereinlaufsiebs
Gelegentlich sollte das Sieb am
Wasserhahn gereinigt werden. P1143
Hierzu schrauben Sie zuerst die Über-
wurfverschraubung des Wasser-
schlauchs ab.
(Achtung! Vorher Wasserhahn schlie-
ßen!).
43

44. Auch im Gehäuseinneren (Sitz der Bedienungsblende
Waschmittelschublade) sollten Sie
Reinigen Sie die Bedienungsblende
alle Ankrustungen von Waschmitteln
nur mit mildem Reinigungsmittel
beseitigen.
(Seifenwasser) und einem weichen,
nicht scheuernden Tuch. Verwenden
Sie keine scheuernden oder lösungs-
mittelhaltigen Putzmittel. Vermeiden
Sie außerdem bei der Vorbehandlung
von Wäschestücken (z.B. mit
Vorwaschsprays, Fleckensprays usw.)
diese über die Bedienungsblende zu
legen. Die in den Sprays enthaltenen
Lösungsmittel können evt. die
Beschriftung der Blende angreifen.
P0038
Gummimanschette
Kontrollieren Sie ab und zu die Gum-
Pflege des mimanschette am Umfang der Ein-
Wasch-Trockenvollautomaten füllöffnung und entfernen Sie evtl.
Fremdkörper, die mit der Wäsche ins
Das durch ausgewählte Einbrennlacke Gerät gelangen und sich dort in der
geschützte Gehäuse erspart Ihnen ei- Falte ablagern können.
ne besondere Pflege. Das Abwischen
nach dem Waschen mit einem feuch-
ten Tuch ist vollkommen ausreichend.
Selbstverständlich können Sie auch
die Lackierung zusätzlich mit einem
handelsüblichen Lackpflegemittel
behandeln. Keinesfalls dürfen jedoch
Scheuermittel oder Lösungsmittel ver-
wendet werden.
Damit das Gerät austrocknen kann,
lassen Sie bitte nach dem Waschen
die Einfülltür noch einige Zeit geöffnet. P1036
Die Waschtrommel besteht aus
«Edelstahl rostfrei» und ist damit weit- Rostbildung ist dadurch möglich,
gehend korrosionsfest. Treten trotzdem wenn derartige Gegenstände wie
Rostansätze auf, ist das stets auf eisen- Nägel, Büroklammern usw. längere
haltige Fremdkörper zurückzuführen, Zeit nicht entfernt werden.
die mit der Wäsche eingebracht wur-
den. Fremdrost ist auch bei «Edelstahl Gerät entkalken
rostfrei» möglich. Bei richtiger Waschmitteldosierung ist
ein Entkalken im allgemeinen nicht
erforderlich. Falls Sie doch entkalken
möchten, verwenden Sie hierzu aus-
schließlich Markenentkalkungsmittel
44

45. mit Korrosionsschutz für Waschma- Aufstellung in einem
schinen. Dosierung nach Hersteller- frostgefährdeten Raum
angaben. Steht Ihr Gerät in einem solchen Raum,
müssen Sie in der kalten Jahreszeit
Notentleerung nach dem Waschen das Restwasser
Wenn Sie aus zwingenden Gründen, entleeren (siehe Notentleerung) und
z.B. bei Stromausfall, defektem Gerät ebenso den Zulaufschlauch am Was-
usw., das Gerät entleeren müssen, serhahn abschrauben und vollständig
gehen Sie bitte wie folgt vor: entleeren. Falls der Ablaufschlauch in
q Netzstecker aus der Steckdose
einer Schleife verlegt wurde, muss
auch dieser entleert werden.
ziehen. Sollte der im Gerät befindliche Einlauf-
q Wasserhahn schließen. siphon vereist sein, füllen Sie vorsichtig
q Abkühlung der evtl. aufgeheizten 0,5 Liter heißes Wasser in die
Lauge abwarten. Waschmittelschublade, damit das Eis
q Pumpen-Klappe durch Drücken
auftauen kann.
öffnen.
Gummiteile im Gerät
q Ein flaches Auffanggefäß bereit-
Teile aus Gummi unterliegen nicht nur
stellen, um die ablaufende
dem Verschleiß, sondern auch der
Waschlauge aufzufangen.
natürlichen Alterung. Dies trifft auch
q Notentleerungsschlauch aus sei- für alle Gummiteile Ihres Gerätes zu.
nem Sitz herausnehmen, Auffang- Wir empfehlen Ihnen die sorgfältige
gefäß unterstellen, Verschluss- Beobachtung des Wasser-zulauf-
stopfen des Schlauchs herauszie- schlauchs. Wir wollen damit nicht
hen. sagen, dass wir hier nicht vorgesorgt
Die Waschlauge läuft ab. Je nach hätten. In ständiger Eingangs-kontrol-
Laugenmenge kann es erforderlich le werden diese Schläuche mit 60 bar
sein, das Auffanggefäß mehrfach Prüfdruck belastet. Nach langer
auszuleeren. Dazu den Notentlee- Betriebszeit sollten Sie diesen
rungsschlauch zwischenzeitlich Wasserzulaufschlauch auswechseln.
wieder mit dem Verschlussstopfen Bestellen können Sie dieses
verschließen. Ersatzteil bei Ihrem zuständigen
Wenn die Waschlauge vollständig ab- Kundendienst oder in der Ersatzteil-
gelaufen ist: Zentrale, Duisburger Straße 57,
q Ablaufpumpe ggf. reinigen. 90451 Nürnberg.
q Notentleerungsschlauch ver-
schließen und in seinen Sitz einle-
gen.
q Klappe in Sockelblende schließen.
45

46. Unterbau des Geräts
Abnehmen der Arbeitsplatte Unterbau- und Nischenmaße
570÷600
820
820 600
595 600
P0901S
Achtung!
Bei allen Arbeiten am Gerät muss der
Netzstecker gezogen bzw. die elektri-
sche Zuleitung vom Netz getrennt sein.
Die Schrauben auf der Geräterücksei-
te herausschrauben (siehe Pfeile). Ar-
beitsplatte nach hinten schieben und
abnehmen. Anschließend muss aus
Sicherheitsgründen ein Unterbaublech
montiert werden, das über die
Bestellannahme unter der Produkt Nr.
726.262 bezogen werden kann.
46

47. Behebung kleiner Störungen
Hinweise zur Behebung klei- ... die Wäsche am Programmende
ner Störungen nicht ausgeschleudert ist
Wenn Sie unsere Ratschläge beach- q Durch das eingebaute Unwucht-
ten, werden Sie immer Freude an kontrollsystem erkennt das Gerät
Ihrem Gerät haben. zu Beginn des Schleudervorgangs
Sollte trotzdem eine Störung auftre- eine zu große Unwuchtbildung
ten, prüfen Sie bitte erst die nachfol- (z.B. bei kleiner Wäschebeladung
gend angeführten Punkte, bevor Sie oder nur großen Wäschestücken).
einen Fachmann zu Rate ziehen. Tritt dieser Fall ein, beendet das
Gerät das Waschprogramm nicht
mit der maximalen sondern mit
Was ist, wenn... einer reduzierten Schleuderdreh-
... das Programm nicht anläuft? zahl, um einen eventuellen Scha-
q Sitzt der Netzstecker fest in der den am Gerät zu vermeiden.
Steckdose?
q Führt die Steckdose Spannung, ist ... das Schleudern nur verzögert
die Sicherung intakt? (mit einem beginnt?
anderen elektrischen Gerät, z. B. q Das elektronische Unwucht-
Tischlampe o. ä. prüfen). Kontrollsystem hat aufgrund un-
q Haben Sie alle Handgriffe richtig günstiger Wäscheverteilung ange-
ausgeführt, wie in der Gebrauchsan- sprochen.
weisung beschrieben? Die Wäsche wird aufgelockert, neu
verteilt und wieder angeschleudert.
q Ist die Tür richtig geschlossen? Dies kann mehrmals der Fall sein
q Wurde die START/PAUSE-Taste bis das Endschleudern abläuft.
gedrückt?
q Wurde eine Startzeit-Vorwahl ein- ... der Weichspüler nicht eingespült
gestellt? wird bzw. das Fach für Pflege-
mittel mit Wasser gefüllt ist?
q Wurde die Kindersicherung einge-
stellt? q Der Saugheber im Fach für Pflege-
mittel ist verstopft.
... Wasser aus dem Gerät läuft?
q Sind die Verschraubungen am ...der Strom ausfällt?
Wasserzulaufschlauch fest angezo- q Programmwähler auf AUS drehen
gen? und den Netzstecker ziehen.
q Ist die Grobkörperfalle richtig ein- q Bei Stromausfall oder Gerätedefekt
gesetzt? kann eine Notentleerung über die
Grobkörperfalle erfolgen (s.Seite
... das Gerät beim Schleudern stark 42).
vibriert? Die Einfülltür lässt sich öffnen,
q Haben die Stellfüße festen Boden- damit die Wäsche entnommen
kontakt? werden kann.
q Ist die Transportsicherung vollstän-
dig entfernt?
47

48. Hinweis: der Fehlerursachen muss Ihnen
Verschiedene Fehler werden durch unser Kundendienst auch während
3 Signaltöne und im Multidisplay der Garantiezeit berechnen.
wie folgt angezeigt: ... der Trockenvorgang nicht an-
läuft?
... im Multidisplay wird E10 ange-
zeigt und die rote Lampe q Hat der Sicherungsautomat in der
“START/PAUSE” blinkt? Wohnung ausgelöst?
q Ist der Stecker nur lose in die
Der Code E10 bedeutet, es läuft Schutzkontakt-Steckdose einge-
kein Wasser zu. drückt?
q Ist der Wasserhahn geöffnet? q Ist die Einfülltür richtig geschlossen?
q Ist das Sieb im Wasserzulauf- q Ist das Trockenprogramm einge-
schlauch sauber? stellt?
q Ist der Wasserhahn verkalkt oder q Wurde die Start-Taste gedrückt?
defekt?
... im Multidisplay wird E20 ange- ... die Wäsche nicht den gewün-
zeigt und die rote Lampe schten Trocknungsgrad hat?
“START/PAUSE” blinkt? q War die Wäsche nach Textilarten
Der Code E20 bedeutet, das Was- (siehe Pflegekennzeichen) sor-
ser wird nicht abgepumpt. tiert?
q Ist der Wasserablaufschlauch q Wurde das richtige Programm ge-
eventuell geknickt, oder verdreht? wählt?
q Ist die Ablaufpumpe verstopft? q War der Wasserhahn geöffnet?
q Wurde die maximale Abpump- q War die maximal zulässige Wä-
höhe von 1m überschritten? schemenge überschritten?
q Ist bei Siphonanschluss, evtl. der q Wurde die Wäsche vorher gut aus-
Siphon verstopft? geschleudert?
... im Multidisplay wird E40 ange-
zeigt und die rote Lampe ... das Vollwasserschutz-System
“START/PAUSE” blinkt? hat angesprochen wenn:
Der Code E40 bedeutet, dass die q Das laufende Programm unterbro-
Einfülltür nicht geschlossen ist. chen wird.
q Das Wasser abgepumpt wird.
q Einfülltür fest zudrücken.
q Die START/PAUSE-Lampe blinkt.
... im Multidisplay wird EF0 ange- q Das Programmende konstant auf
zeigt und die rote Lampe dem Display leuchtet.
“START/PAUSE” blinkt? In diesen Fällen Gerät ausschalten
Der Code EF0 bedeutet, dass das und Kundendienst rufen.
Aqua-Stop System aktiviert wurdet.
...die grüne Lampe der START/-
q Schalten Sie das Gerät ab und
PAUSE-Taste blinkt, alle anderen
wenden Sie sich an den Kunden- Lampen und das Display sind aus?
dienst.
das Gerät ist im Standby-Modus. Durch
Beachten! Druck auf die START/PAUSE-Taste set-
zen Sie das Gerät wieder in den Aktiv-
Prüfung bzw. Beseitigung vorstehen- Modus.
48

49. Kundendienst
Wichtig! Die Telefonnummer für den Kunden-
Tritt eine Störung auf, so prüfen Sie dienst in Österreich entnehmen Sie
bitte zunächst, ob Sie auch die in die- bitte dem örtlichen Telefonbuch oder
ser Gebrauchsanweisung enthaltenen dem aktuellen Quelle-Katalog.
Hinweise und Ratschläge beachtet
haben, bevor Sie den Kundendienst Störungsmeldung
rufen. Angaben bei einer Störung:
Störung a) Vollständige Anschrift
Wenn Sie für eine Störung keinen b) Telefonnummer mit Vorwahl
Hinweis in der Gebrauchsanweisung c) Produkt-Nummer
finden, so verständigen Sie bitte unse- d) Privileg-Nummer
ren
- Technischen Kundendienst - Die Produkt- und Privileg-Nummer
“Profectis”. finden Sie auf dem Geräte-Typen-
schild, das im Bereich der Einfüll-
öffnung angebracht ist.
Die Kundendienst-Adressen der
nächstgelegenen Servicestelle finden Die Angabe der beiden Nummern
Sie im Internet unter: macht dem Kundendienst eine geziel-
te Ersatzteilvorbereitung möglich.
Deutschland
Übertragen Sie deshalb die Nummern
www.quelle.de
vom Typenschild gleich in diese
www.profectis.de
Gebrauchsanweisung.
Österreich
www.quelle.at Produkt-Nr. ...............
Die Service-Hotline ist der direkte Privileg-Nr. ...............
Draht zu allen Kundendienststellen in
Deutschland:
Service - Hotline
0180 - 5 60 60 20
Ersatzteilbestellung
0180 - 5 13 60 20
0,14 € je Minute aus dem Festnetz
der T-Com (Stand 01/2007)
Achtung!
Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden,
da durch unsachgemäße Reparaturen erhebliche Folgeschäden ent-
stehen können.
49

50. Kindersicherung
Einstellung der Kinder- 2. Der Drehknopf darf sich nach dem
sicherung Einstellen nicht in gedrückter
Bei eingestellter Kindersicherung kann Position befinden, sonst ist die
die Einfülltür nicht mehr geschlossen Kindersicherung, nicht wirksam.
und kein Waschprogramm gestartet
werden. Richtig! Falsch!
Einstellung:
1. Den Drehknopf, an der Innenseite
der Einfülltür, mit einer Münze im
Uhrzeigersinn bis zum Anschlag
drehen.
Bitte achten Sie darauf, dass die
P1213
Drehung des Knopfes in unge-
drücktem Zustand durchgeführt
wird. Aufhebung:
Drehknopf mit einer Münze entgegen
dem Uhrzeigersinn bis zum Anschlag
drehen.
P1214
50

51. Technische Daten / Abmessungen
Fassungsvermögen:
(Trockenwäsche) Waschen ..............................................................................7 kg
Trocken ................................................................................5 kg
Gesamtanschlusswert ................................................................................2200 W
Heizung ......................................................................................................1950 W
Laugenpumpe ................................................................................................30 W
Hauptmotor: Waschen ..................................................................................250 W
Schleudern ..............................................................................350 W
Schleuderdrehzahl................................................................................1600 U/min
Spannung ............................................................................................230V/50 Hz
Absicherung ....................................................................................................10 A
Wasserdruck: min ....................................................................................0.05 MPa
max ....................................................................................0.8 MPa
Energieeffizienz ....................................................................................................B
Waschwirkung ......................................................................................................A
Gesamthöhe
(verstellbar durch Regulierfüße)....................................................................85 cm
Gesamtbreite ................................................................................................60 cm
Gesamttiefe ..................................................................................................63 cm
Einbautiefe ....................................................................................................59 cm
Gesamtgewicht ..........................................................................................67.5 kg
Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien,
die eine CE-Kennzeichnung vorsehen.
51

52. Notizen
52

53. Notizen
53

54. Programmübersicht Waschen
Wäsche-
Programm-
wahlschalter WASCHPROGRAMME Zusatzfunktionen
über Tasten
menge
max.
Kochwäsche ohne Vorwäsche VORW.,
Kochwäsche z.B. normal bis stark verschmutzte Berufs- EX. SPÜLEN,
60°-95° wäsche, Kochwäsche mit Flecken, verschmutzte SCHLEUDERN/
LEISE
7 kg
Gebrauchswäsche.
Spar-Kochwäsche ohne Vorwäsche VORW.,
Kochwäsche z.B. kurzzeitig benutzte Bettwäsche, leicht ver- EX. SPÜLEN,
60°E schmutzte Tisch- u. Gebrauchswäsche ohne SCHLEUDERN/ 7 kg
Flecken, usw. LEISE
Buntwäsche ohne Vorwäsche VORW.,
Buntwäsche z.B. bunte Normalwäsche aus Leinen oder EX. SPÜLEN,
30°-40°-60° Baumwolle, Hemden, Leibwäsche, Tafelwäsche SCHLEUDERN/ 7 kg
aus Leinen, Frottée. LEISE
Spar-Buntwäsche ohne Vorwäsche VORW.,
Buntwäsche z.B. empfindliche, jedoch schleuderfähige Bunt- EX. SPÜLEN,
40°E wäsche, Oberhemden, Blusen, Leibwäsche, SCHLEUDERN/ 7 kg
Mischwäsche mit Synthetikzusatz. LEISE
Pflegeleicht ohne Vorwäsche VORW.,
Pflegeleicht z.B. Synthetics, Leibwäsche, Buntwäsche, bügel- EX. SPÜLEN,
40°-60° freie Hemden. Bei 40° geeignet für 5 SCHLEUDERN/ 3,5 kg
Oberhemden. LEISE
Pflegeleicht VORW.,
Pflegeleicht ohne Vorwäsche
BÜGELFIX
40°
für Knitterempfindliche Textillien,
EX. SPÜLEN,
SCHLEUDERN
1,5 kg
Feinwäsche VORW.,
Feinwäsche
30°-40°
Für alle zarten Gewebe. EX. SPÜLEN,
LEISE
3,5 kg
Wolle
Wolle Geprüftes Wollwaschprogramm für Wollsiegel- SCHLEUDERN/
30°-40° maschenwaren mit Einnähetikett «mit Spezialaus- LEISE 2 kg
rüstung - filzt nicht» und handwaschbare Wolle.
Das Programm “Kochwäsche 60°E” ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett,
gemäß Richtlinie 92/75/EWG.
54

55. Programmablauf/Verbrauchswerte Waschen
Waschmittel- Verbrauchswerte *
Programmablauf
zugabe
Veredelungs-
Spülgänge
Weichspüler
Normal- Schon-
Schleudern Schleudern Strom Wasser Zeit
wäsche
wäsche
Haupt-
Haupt-
und und (kWh) (Liter) (Std.Min)
mittel
Abpumpen Abpumpen
X X X X 2,1 62
X X X X 1,19 45
Restlaufzeit (in Stunden.Minuten) bis zum Programmende an.
Maximalniveau in der Einspülkammer nicht überschreiten.
Nach Bedarf und Erfordernissen. Die Füllmenge darf das
Das Multidisplay zeigt die voraussichtliche
X X X X 1,35 58
X X X X 1,3 45
X X X X 0,9 54
X X X X 0,45 63
X X X X 0,55 63
X X X X 0,4 58
* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von
Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese
beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.
55

56. Programmübersicht Waschen
Wäsche-
SONDERPROGRAMME Zusatzfunktionen
über Tasten menge
max.
Spülen mit Schleudern EX. SPÜLEN,
eignet sich besonders für die kleine Handwäsche, die Sie
nicht im Gerät gewaschen haben.
SCHLEUD./LEISE 7 kg
Abpumpen
des letzten Spülwassers bei den Waschprogrammen mit
Spülstopp (Funktion LEISE).
7 kg
Schleudern
kleine Handwäsche, die Sie nicht im Gerät gewaschen
haben, können Sie diesem Schleudergang unterziehen,
SCHLEUD. RED. 7 kg
ebenfalls auch an jedes Teilprogramm anzuschließen.
Express 60°/45 Min EX. SPÜLEN,
für verschwitzte und leicht verschmutzte Wäsche. SCHLEUDERN 3 kg
Superblitz 30°/14 Min
für verschwitzte und leicht verschmutzte Wäsche.
SCHLEUDERN 1,5 kg
AUS
Programm löschen und Gerät ausschalten
Nach Programmende, Gerät ausschalten.
56

57. Programmablauf/Verbrauchswerte Waschen
Waschmittel- Programmablauf Verbrauchswerte *
zugabe
Veredelungs-
Spülgänge
Weichspüler
Normal- Schon-
Schleudern Schleudern Strom Wasser Zeit
wäsche
wäsche
Haupt-
Haupt-
und und (kWh) (Liter) (Std.Min)
mittel
Abpumpen Abpumpen
Das Multidisplay zeigt die voraussichtliche Restlaufzeit
X X X 0,1 46
(in Stunden.Minuten) bis zum Programmende an.
- -
X - -
X X X X X 0,85 47
X X X X X 0,18 42
- -
* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen
nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur
und Umgebungstemperatur abhängig sind.
57

58. Programmübersicht Trocknen
Trockenprogramme
Koch-/Buntwäsche Füllgewicht bis zu 5 kg
Einstellung: TROCKNEN Mit voller Heizleistung
dicke oder mehrlagige Textilien, die durch-
EXTRATROCKEN getrocknet werden sollen, z.B. Frottier-
wäsche, Bademäntel.
Textilien gleichmäßiger Dicke, die durch-
SCHRANKTROCKEN(*) getrocknet werden sollen, z.B. Frottier-
wäsche, Biberbettwäsche, Trikotwäsche.
Textilien, die noch gebügelt werden sollen,
BÜGELTROCKEN z.B. Bettwäsche, Tischwäsche.
(*) Das zeiteingestellte Programm “Schranktrocken” ist das Bezugsprogramm für
die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75 EWG.
Trockenprogramme
PFLEGELEICHTE GEWEBE Füllgewicht bis zu 2 kg
Einstellung: TROCKNEN Mit reduzierter Heizleistung
dünne Textilien, die keine Nachbehand-
lung (z.B. Bügeln) benötigen, z.B. pflege-
SCHRANKTROCKEN leichte Oberhemden, Tischwäsche, Baby-
kleidung, Socken, Miederwäsche.
Nach Programmende, Gerät ausschalten.
58

59. Verbrauchswerte Trocknen
Schleuder- Strom- Wasser- Programm-
Beladung
Trockengrad drehzahl verbrauch verbrauch dauer
U/min kg
kWh Liter Minuten
Baumwolle
extratrocken 1600 5 2,45 29
schranktrocken 1600 1. Füllung 2,2 27 siehe
5 Display
schranktrocken 1600 2. Füllung 2,11 25
2
siehe
bügeltrocken 1600 5 1,9 20
Display
Pflegeleicht siehe
schranktrocken 800 2 1,2 20
Display
Die Verbrauchswerte können z.B. je nach Netzspannung, Anschlusswert,
Wasserdruck, Art und Menge der Wäschebeladung von den angegebenen Werten
abweichen.
59

60. Gewährleistung
Bei allen technischen Geräten von QUELLE
beheben wir eventuelle Mängel im Rahmen
der gesetzlichen Gewährleistungspflicht.
Im Gewährleistungsfall wenden Sie sich
bitte an eine QUELLE-Verkaufsstelle in Ihrer
Nähe, an den Technischen Kundendienst
PROFECTIS oder rufen Sie bei einer unse-
rer Service-Hotlines an.
Die Bedingungen und die Telefonnummern
hierzu finden Sie im Service-Teil des
QUELLE-Hauptkataloges.
Quelle GmbH
90762 Fürth
Wasch-Trockenvollautomat
132966521
ProComfort 88716 Produkt-Nr. 00.805.721
V0817
