41. DNUG Konferenz · 11./12. November 2014 · Leipzig
www.dnug.de
Das Model-View-Controller - Pattern
Track Entwicklung 12.11.2014 13:30 – 14:15 Uhr
Bert Häßler
Leonso GmbH
www.leonso.de
bert.haessler@leonso.de
Slides und DemoDB für diesen Vortrag: www.leonso.de/dnug14

Über mich
 Bert Häßler, verheiratet, drei Kinder
 Diplom-Wirtschaftsinformatiker, Technische Universität Dresden
 1998 „Erstkontakt“ mit Notes
 Anwendungsentwicklung / Administration
 @Formula-Debugger (www.nappz.de/xfl)
 seit 2006 EntwicklerCamp, DNUG
 OO – Frameworks in Notes
 LotusScript (!!!) und Java/XPages
 2012 Gründung Leonso GmbH
18.11.2014 2www.leonso.de

Agenda
 Softwarequalität
 MVC – Was ist das?
 Model / DAO
 View
 Controller
 MVC in XPages
 Beispielimplementation
 Der Weg zum eigenen Framework

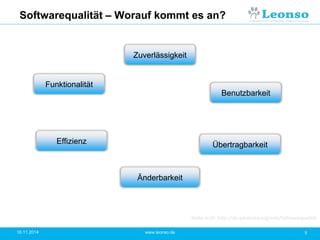

Softwarequalität – Worauf kommt es an?
Quelle: http://cdn-static.zdnet.com/i/story/61/03/001582/istock_000002369355xsmall.jpg

Funktionalität
Effizienz Übertragbarkeit
Änderbarkeit
Zuverlässigkeit
Benutzbarkeit
Siehe auch: http://de.wikipedia.org/wiki/Softwarequalität

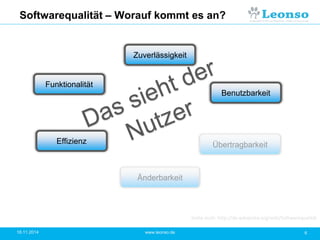

Funktionalität
Effizienz Übertragbarkeit
Änderbarkeit
Zuverlässigkeit
Benutzbarkeit

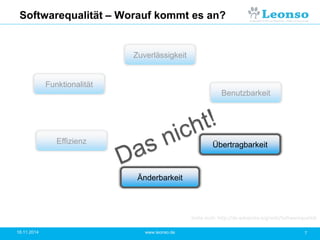

Funktionalität
Effizienz
Änderbarkeit
Zuverlässigkeit
Benutzbarkeit
Übertragbarkeit

E. Rauschenbach
Deutscher Karikaturpreis 2003

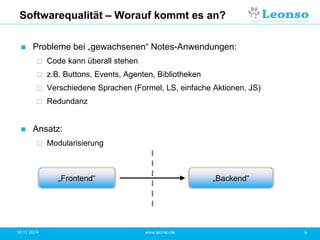

 Probleme bei „gewachsenen“ Notes-Anwendungen:
 Code kann überall stehen
 z.B. Buttons, Events, Agenten, Bibliotheken
 Verschiedene Sprachen (Formel, LS, einfache Aktionen, JS)
 Redundanz
 Ansatz:
 Modularisierung
„Frontend“ „Backend“

Das MVC-Pattern
 Model
 View
 Controller
Quelle: http://www.casting-power.de/images/kindermodels.jpg

Das MVC-Pattern
 Model
 View
 Controller
Quelle: http://upload.wikimedia.org/wikipedia/en/6/6a/View_From_Rock_Cottage_to_Soldiers_Bay.jpg

Das MVC-Pattern
 Model
 View
 Controller
Quelle: http://writeups.org/img/fiche/2719a.jpg

Das MVC-Pattern
 Model
 Daten
 Geschäftslogik
 View
 Darstellung
 Benutzeraktion
 Controller
 Steuerung
ModelView
Controller

MVC-Pattern für „klassische“ XPage
ModelView
Controller
FacesServlet
NSF
XPage
<HTML>
…
</HTML>
request
response

Demo

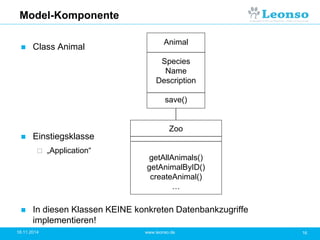

Model-Komponente
 Class Animal
 Einstiegsklasse
 „Application“
 In diesen Klassen KEINE konkreten Datenbankzugriffe
implementieren!
Zoo
getAllAnimals()
getAnimalByID()
createAnimal()
…
Animal
Species
Name
Description
save()

Model-Komponente
 DAO (Data Access Object)
 Implementiert benötigte lesende/schreibende Datenzugriffsmethoden
 CRUD (Create, Read, Update, Delete)
Dao
saveAnimal(animal)
removeAnimal(animal)
getAllAnimals()
getAnimalByID()
…

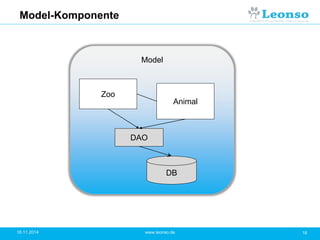

Model-Komponente
Model
Zoo
Animal
DB
DAO

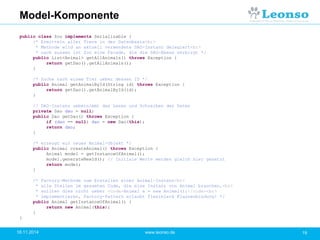

Model-Komponente
public class Zoo implements Serializable {
/* Ermitteln aller Tiere in der Datenbasis<br>
* Methode wird an aktuell verwendete DAO-Instanz delegiert<br>
* nach aussen ist Zoo eine Facade, die die DAO-Ebene verbirgt */
public List<Animal> getAllAnimals() throws Exception {
return getDao().getAllAnimals();
}
/* Suche nach einem Tier ueber dessen ID */
public Animal getAnimalById(String id) throws Exception {
return getDao().getAnimalById(id);
}
// DAO-Instanz uebernimmt das Lesen und Schreiben der Daten
private Dao dao = null;
public Dao getDao() throws Exception {
if (dao == null) dao = new Dao(this);
return dao;
}
/* erzeugt ein neues Animal-Objekt */
public Animal createAnimal() throws Exception {
Animal model = getInstanceOfAnimal();
model.generateNewId(); // Initiale Werte werden gleich hier gesetzt
return model;
}
/* Factory-Methode zum Erstellen einer Animal-Instanz<br>
* alle Stellen im gesamten Code, die eine Instanz von Animal brauchen,<br>
* sollten dies nicht ueber <code>Animal a = new Animal();</code><br>
* implementieren, Factory-Pattern erlaubt flexiblere Klassenbindung! */
public Animal getInstanceOfAnimal() {
return new Animal(this);
}
}

Model-Komponente
public class Animal implements Serializable {
private static final long serialVersionUID = 1L;
private final Zoo app; // die Application als "Mutter" aller Objekte
private String id = null;
private String species = null;
private String name = null;
private String description = null;
public Animal(Zoo app) {
this.app = app;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
//weitere Getter/Setter
...
/**
* speichert das Objekt<br>
* standardmaessig delegieren wir diese Methode an DAO<br>
* Damit kann die Komplexitaet (Arbeitsteilung von Model und DAO) nach
* aussen verborgen werden.
*/
public void save() throws Exception {
app.getDao().saveAnimal(this);
}
}

Model-Komponente
public class Dao implements Serializable {
private final Zoo app;
public Dao(Zoo zoo) {
this.app = zoo;
}
/* Suche nach einem bestimmten Tier */
public Animal getAnimalById(String id) throws Exception {
View view = UtilsJsf.getCurrentDatabase().getView("Animals");
Document doc = null;
Animal model = null;
try {
doc = view.getDocumentByKey(id); // Dokument suchen
if (doc != null) {
model = app.getInstanceOfAnimal(); // leeres Objekt erzeugen
readModelValuesFromDoc(doc, model); // Daten übertragen
}
} finally {
recycleDominoObjects(doc, view); // Recycling nicht vergessen
}
return model;
}
private void readModelValuesFromDoc(Document doc, Animal model {
model.setId(doc.getItemValueString("ID"));
model.setName(doc.getItemValueString("Name"));
model.setSpecies(doc.getItemValueString("Species"));
model.setDescription(doc.getItemValueString("Description"));
}
}

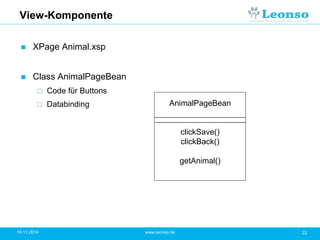

View-Komponente
 XPage Animal.xsp
 Class AnimalPageBean
 Code für Buttons
 Databinding
AnimalPageBean
clickSave()
clickBack()
getAnimal()

View-Komponente
 XPage Animal.xsp
 XPage ohne natives Notes-Databinding!
 Binding über PageBean bzw. Model
<?xml version="1.0" encoding="UTF-8"?>
<xp:view>
<h2>Tier</h2>
Tierart <xp:inputText value="#{page.animal.species}" />
Name <xp:inputText value="#{page.animal.name}" />
Details <xp:inputTextarea value="#{page.animal.description}" />
<xp:button value="zurück">
<xp:eventHandler event="onclick">
<xp:this.action><![CDATA[#{javascript:page.clickBack()}]]></xp:this.action>
</xp:eventHandler>
</xp:button>
<xp:button value="speichern">
<xp:this.action><![CDATA[#{javascript:page.clickSave()}]]></xp:this.action>
</xp:eventHandler>
</xp:button>
</xp:view>

View-Komponente
public class AnimalPageBean implements Serializable {
private final Animal model; // akuell geöffnetes Objekt
public AnimalPageBean() throws Exception {
String id = UtilsJsf.getParameter("id");
// ManagedBean "app" holen
Zoo app =(Zoo) UtilsJsf.resolveVariable("app");
// Ueber die ID in der Datenbank suchen
model = app.getAnimalById(id);
}
// wird fuer Data-Binding benutzt, siehe xsp
public Animal getAnimal() {
return model;
}
// Code fuer Button "speichern"
public void clickSave() throws Exception {
// Validierung und Fehleranzeige muss noch implementiert werden
model.save();
redirectToOverview();
}
// Code fuer Button "zurueck"
public void clickBack() throws Exception {
redirectToOverview();
}
// zur Uebersichtsseite navigieren
private void redirectToOverview() throws IOException {
UtilsJsf.sendRedirect("Overview.xsp");
}
}

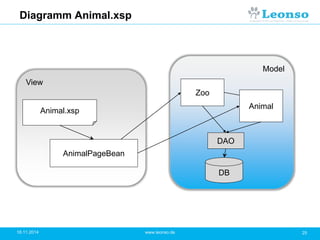

Diagramm Animal.xsp
Model
View
Animal.xsp
AnimalPageBean
Zoo
Animal
DB
DAO

View-Komponente
 XPage Overview.xsp
 Class OverviewPageBean
 Code für Buttons
 Anzeigefunktionen
OverviewPageBean
clickNew()
clickRemove(animal)
getUrl(animal)
getDisplayText(animal)

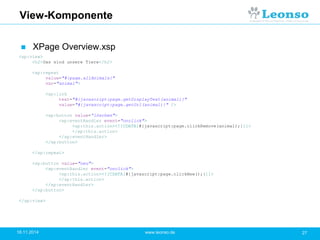

View-Komponente
 XPage Overview.xsp
<xp:view>
<h2>Das sind unsere Tiere</h2>
<xp:repeat
value="#{page.allAnimals}"
var="animal">
<xp:link
text="#{javascript:page.getDisplayText(animal)}"
value="#{javascript:page.getUrl(animal)}" />
<xp:button value=“löschen">
<xp:this.action><![CDATA[#{javascript:page.clickRemove(animal);}]]>
</xp:this.action>
</xp:eventHandler>
</xp:button>
</xp:repeat>
<xp:button value="neu">
<xp:this.action><![CDATA[#{javascript:page.clickNew();}]]>
</xp:this.action>
</xp:eventHandler>
</xp:button>
</xp:view>

View-Komponente
public class OverviewPageBean implements Serializable {
/* liefert die Tiere in alphabetischer Reihenfolge */
public List<Animal> getAllAnimals() throws Exception {
List<Animal> all = (Zoo) UtilsJsf.resolveVariable("app").getAllAnimals();
// wir erwarten von der App nicht, dass sie uns die Daten schon sortiert hat
Collections.sort(all, new Comparator<Animal>() {
// wir sortieren hier nach Tierart + Name
public int compare(Animal a1, Animal a2) {
String sortValue1 = a1.getSpecies() + " " + a1.getName();
String sortValue2 = a2.getSpecies() + " " + a2.getName();
return sortValue1.compareTo(sortValue2);
}
});
return all;
}
/* liefert den Anzeigetext fuer ein Tier */
public String getDisplayText(Animal animal) {
return animal.getSpecies() + " " + animal.getName();
}
/* Code fuer den Button "Loeschen" auf der Seite */
public void clickRemove(Animal model) throws Exception {
// hier koennten ggfs. noch Sicherheitsabfragen kommen...
model.remove();
}
/* generiert die URL fuer ein bestimmtes Model */
public String getUrl(Animal model) {
return "Animal.xsp?id=" + model.getId();
}
}

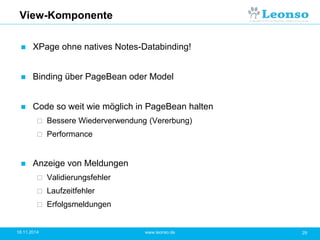

View-Komponente
 XPage ohne natives Notes-Databinding!
 Binding über PageBean oder Model
 Code so weit wie möglich in PageBean halten
 Bessere Wiederverwendung (Vererbung)
 Performance
 Anzeige von Meldungen
 Validierungsfehler
 Laufzeitfehler
 Erfolgsmeldungen

Diagramm Overview.xsp
Model
View
Overview.xsp
OverviewPageBean
Zoo
Animal
DB
DAO

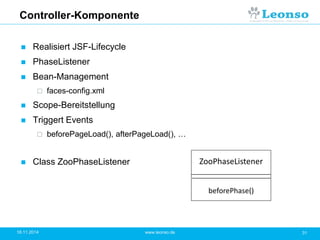

Controller-Komponente
 Realisiert JSF-Lifecycle
 PhaseListener
 Bean-Management
 faces-config.xml
 Scope-Bereitstellung
 Triggert Events
 beforePageLoad(), afterPageLoad(), …
 Class ZooPhaseListener
ZooPhaseListener
beforePhase()

public class ZooPhaseListener implements PhaseListener {
private static final long serialVersionUID = 1L;
public PhaseId getPhaseId() {
// uns interessiert nur beforeRenderResponse
return PhaseId.RENDER_RESPONSE;
}
public void beforePhase(PhaseEvent phase) {
// zu jeder XPage gibt es eine passende PageBean,
// z.B. Animal.xsp - AnimalPageBean
String url = UtilsJsf.getXSPContext().getHistoryUrl(0);
// aus '/Animal.xsp' mach 'Animal'
String page = Utils.strLeft(Utils.strRight(url, "/"), ".");
// jetzt suchen wir die passende PageBean-Klasse...
String packageName = "de.leonso.dnug.view";
String className = page + "PageBean";
Class<?> cl = Class.forName(packageName + "." + className);
Object pageBean = cl.newInstance();
// ... und als ViewScope-Variable abgespeichert
Map<String, Object> viewScope = UtilsJsf.getViewScope();
viewScope.put("page", pageBean);
}
}

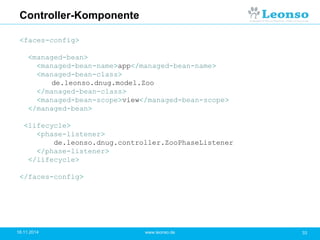

<faces-config>
<managed-bean>
<managed-bean-name>app</managed-bean-name>
<managed-bean-class>
de.leonso.dnug.model.Zoo
</managed-bean-class>
<managed-bean-scope>view</managed-bean-scope>
</managed-bean>
<lifecycle>
<phase-listener>
de.leonso.dnug.controller.ZooPhaseListener
</phase-listener>
</lifecycle>
</faces-config>

View
Diagramm Demo-Applikation
Model
Animal.xsp
AnimalPageBean
Zoo
Animal
DB
DAO
Controller
FacesServlet
faces-
config.xml
instantiiert
ZooPhaseListener
Overview.xsp
OverviewPageBean

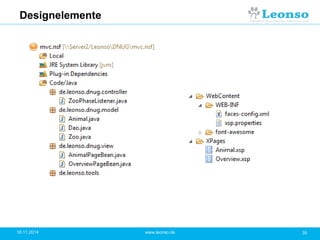

Designelemente

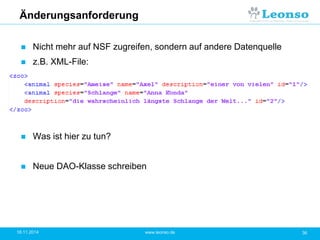

Änderungsanforderung
 Nicht mehr auf NSF zugreifen, sondern auf andere Datenquelle
 z.B. XML-File:
 Was ist hier zu tun?
 Neue DAO-Klasse schreiben

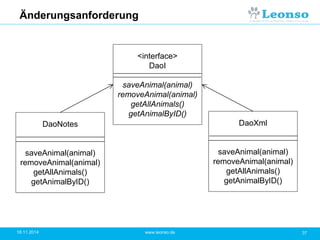

Änderungsanforderung
<interface>
DaoI
saveAnimal(animal)
getAllAnimals()
getAnimalByID()
DaoNotes
saveAnimal(animal)
getAllAnimals()
getAnimalByID()
DaoXml
saveAnimal(animal)
getAllAnimals()
getAnimalByID()

Demo

Was haben wir gesehen?
 Einfache XPage-Applikation mit MVC-Struktur
 Austauschbarkeit des Datenbasis
 Datenmigration durch Implementierung von DAO-Klassen
 Nutzung der Modelklassen in verschiedenen „Frontends“

Der Weg zum eigenen Framework
 Abstraktion
 Basisklassen für Model, DAO, PageBeans
 Validierung
 Tendenziell im Model
 Und/Oder im View
 Caching
 Steigerung der Performance !!!
 Scope-Festlegung (Application, Session, View)
 Verdrängungsstrategien
 Erkennung von „dirty“-Elementen
 Daten-Formatierung und Internationalisierung
 View, Model oder ganz anders

MVC – Was bringt uns das?
 Klare Codestrukturen
 Unabhängigkeit von zugrundeliegender Datenstruktur
 Nutzung in verschiedenen „Clients“
 Browser
 REST-Services
 Periodische Hintergrundagenten (auch das gibt es noch)
 JUnit-Tests
 Wechsel zu alternativen Web-Technologien denkbar
 JSF: Apache MyFaces
 Template Engines
 Keine Angst vor „Notes-ist-tot“ – Diskussion!

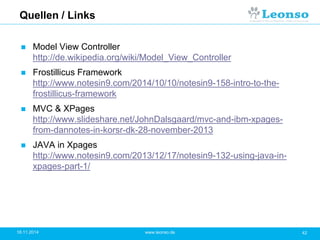

Quellen / Links
 Model View Controller
http://de.wikipedia.org/wiki/Model_View_Controller
 Frostillicus Framework
http://www.notesin9.com/2014/10/10/notesin9-158-intro-to-the-
frostillicus-framework
 MVC & XPages
http://www.slideshare.net/JohnDalsgaard/mvc-and-ibm-xpages-
from-dannotes-in-korsr-dk-28-november-2013
 JAVA in Xpages
http://www.notesin9.com/2013/12/17/notesin9-132-using-java-in-
xpages-part-1/

Quellen / Links
 Head First Design Patterns
by Eric Freeman, Elisabeth Freeman,
Bert Bates, Kathy Sierra
 ISBN: 0596007124
 Publisher: O'Reilly
 www.it-ebooks.info

Leonso GmbH
Softwareentwicklung auf Basis von Java, XPages und Notes/Domino
 Fokus auf Sparkassen und Genossenschaftsbanken
 Leonso-Framework mit Schnittstelle zum Sparkassenrechenzentrum
 Produkte
 www.observer4notes.de
Notes-Datenbanken automatisch analysieren (kostenlos)
 www.qrcode4notes.de
QR-Code Generator für Notes
 www.ereignis-manager.de
Ereignissystem der Finanz-Informatik effizient nutzen
 www.leonso-transaktionstool.de
Transaktionswerkzeug für Sparkassen

Mvc public

Weitere ähnliche Inhalte

Was ist angesagt?

Andere mochten auch

Mvc public
