1. Oliver Lietz - Multimediatechnik / Video - 2010
Multimediatechnik / Video
Video-Streaming
http://www.nanocosmos.de/lietz/mtv

2. Oliver Lietz - Multimediatechnik / Video - 2010

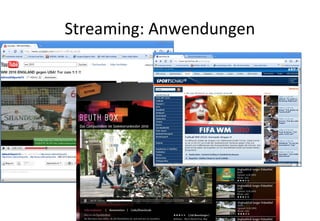

Streaming: Anwendungen

3. Oliver Lietz - Multimediatechnik / Video - 2010
Streaming
• Prinzip: Abspielen aus dem Netzwerk, ohne das
gesamte Material herunterladen zu müssen

4. Oliver Lietz - Multimediatechnik / Video - 2010

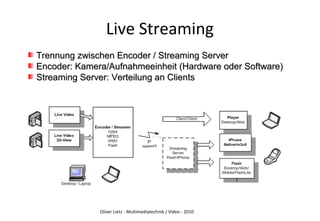

Live Streaming
Trennung zwischen Encoder / Streaming ServerTrennung zwischen Encoder / Streaming Server
Encoder: Kamera/Aufnahmeeinheit (Hardware oder Software)Encoder: Kamera/Aufnahmeeinheit (Hardware oder Software)
Streaming Server: Verteilung an ClientsStreaming Server: Verteilung an Clients

5. Oliver Lietz - Multimediatechnik / Video - 2010

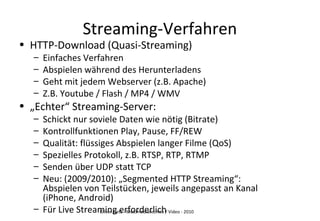

Streaming-Verfahren
• HTTP-Download (Quasi-Streaming)
– Einfaches Verfahren
– Abspielen während des Herunterladens
– Geht mit jedem Webserver (z.B. Apache)
– Z.B. Youtube / Flash / MP4 / WMV
• „Echter“ Streaming-Server:
– Schickt nur soviele Daten wie nötig (Bitrate)
– Kontrollfunktionen Play, Pause, FF/REW
– Qualität: flüssiges Abspielen langer Filme (QoS)
– Spezielles Protokoll, z.B. RTSP, RTP, RTMP
– Senden über UDP statt TCP
– Neu: (2009/2010): „Segmented HTTP Streaming“:
Abspielen von Teilstücken, jeweils angepasst an Kanal
(iPhone, Android)
– Für Live Streaming erforderlich

6. Oliver Lietz - Multimediatechnik / Video - 2010

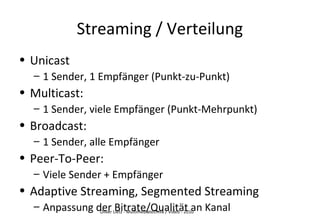

Streaming / Verteilung
• Unicast
– 1 Sender, 1 Empfänger (Punkt-zu-Punkt)
• Multicast:
– 1 Sender, viele Empfänger (Punkt-Mehrpunkt)
• Broadcast:
– 1 Sender, alle Empfänger
• Peer-To-Peer:
– Viele Sender + Empfänger
• Adaptive Streaming, Segmented Streaming
– Anpassung der Bitrate/Qualität an Kanal

7. Oliver Lietz - Multimediatechnik / Video - 2010

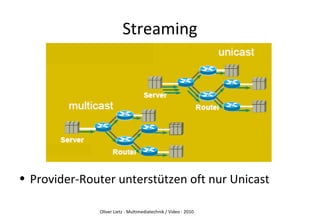

Streaming
• Provider-Router unterstützen oft nur Unicast

8. Oliver Lietz - Multimediatechnik / Video - 2010

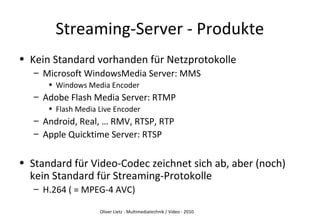

Streaming-Server - Produkte
• Kein Standard vorhanden für Netzprotokolle
– Microsoft WindowsMedia Server: MMS
• Windows Media Encoder
– Adobe Flash Media Server: RTMP
• Flash Media Live Encoder
– Android, Real, … RMV, RTSP, RTP
– Apple Quicktime Server: RTSP
• Standard für Video-Codec zeichnet sich ab, aber (noch)
kein Standard für Streaming-Protokolle
– H.264 ( = MPEG-4 AVC)

9. Oliver Lietz - Multimediatechnik / Video - 2010

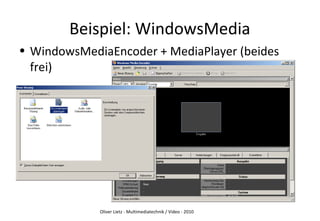

Beispiel: WindowsMedia
• WindowsMediaEncoder + MediaPlayer (beides
frei)

10. Oliver Lietz - Multimediatechnik / Video - 2010

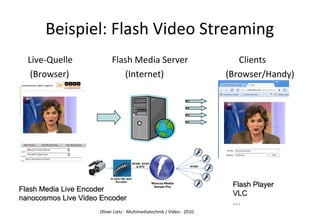

Beispiel: Flash Video Streaming
Live-Quelle Flash Media Server Clients
(Browser) (Internet) (Browser/Handy)
Flash Media Live EncoderFlash Media Live Encoder
nanocosmos Live Video Encodernanocosmos Live Video Encoder
Flash PlayerFlash Player
VLCVLC
……

11. Oliver Lietz - Multimediatechnik / Video - 2010

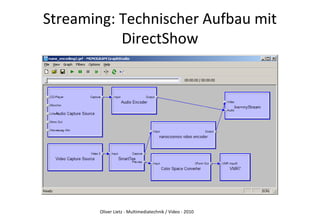

Streaming: Technischer Aufbau mit
DirectShow

12. Oliver Lietz - Multimediatechnik / Video - 2010
Streaming zu Hause
• DLNA: Digital Living Network Alliance
– Vergibt Zertifikate für Endgeräte (TV, Player, …)
• UPNP: Universal Plug and Play
– Technik zur Erkennung von Geräten, Medienaustausch
– Automatische Erkennung ohne Konfiguration
– Basiert auf etablierten Techniken IP, HTTP, XML

13. Oliver Lietz - Multimediatechnik / Video - 2010

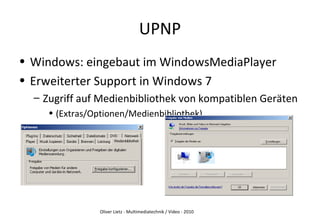

UPNP
• Windows: eingebaut im WindowsMediaPlayer
• Erweiterter Support in Windows 7
– Zugriff auf Medienbibliothek von kompatiblen Geräten
• (Extras/Optionen/Medienbibliothek)

14. Oliver Lietz - Multimediatechnik / Video - 2010

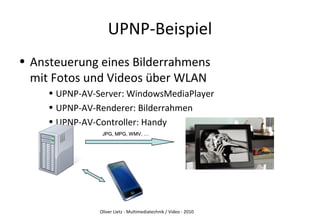

UPNP-Beispiel
• Ansteuerung eines Bilderrahmens
mit Fotos und Videos über WLAN
• UPNP-AV-Server: WindowsMediaPlayer
• UPNP-AV-Renderer: Bilderrahmen
• UPNP-AV-Controller: Handy
JPG, MPG, WMV, …JPG, MPG, WMV, …

15. Oliver Lietz - Multimediatechnik / Video - 2010

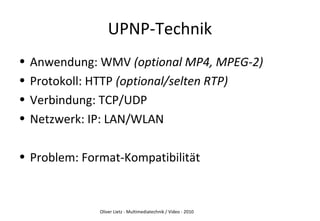

UPNP-Technik
• Anwendung: WMV (optional MP4, MPEG-2)
• Protokoll: HTTP (optional/selten RTP)
• Verbindung: TCP/UDP
• Netzwerk: IP: LAN/WLAN
• Problem: Format-Kompatibilität

16. Oliver Lietz - Multimediatechnik / Video - 2010

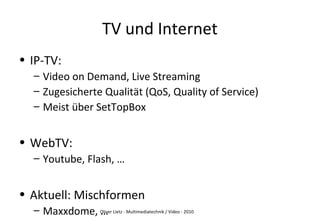

TV und Internet
• IP-TV:
– Video on Demand, Live Streaming
– Zugesicherte Qualität (QoS, Quality of Service)
– Meist über SetTopBox
• WebTV:
– Youtube, Flash, …
• Aktuell: Mischformen
– Maxxdome, …

17. Oliver Lietz - Multimediatechnik / Video - 2010

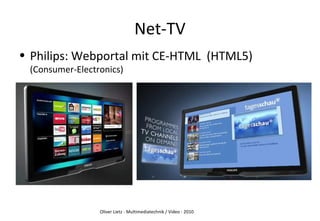

Net-TV
• Philips: Webportal mit CE-HTML (HTML5)
(Consumer-Electronics)

18. Oliver Lietz - Multimediatechnik / Video - 2010

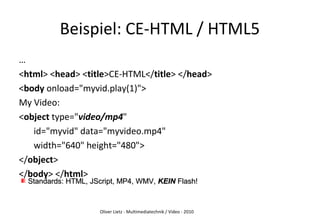

Beispiel: CE-HTML / HTML5
…
<html> <head> <title>CE-HTML</title> </head>
<body onload="myvid.play(1)">
My Video:
<object type="video/mp4"
id="myvid" data="myvideo.mp4"
width="640" height="480">
</object>
</body> </html>
Standards: HTML, JScript, MP4, WMV,Standards: HTML, JScript, MP4, WMV, KEINKEIN Flash!Flash!

19. Oliver Lietz - Multimediatechnik / Video - 2010

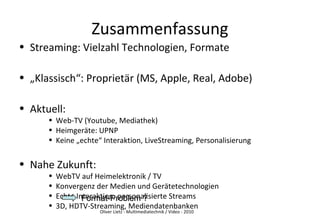

Zusammenfassung
• Streaming: Vielzahl Technologien, Formate
• „Klassisch“: Proprietär (MS, Apple, Real, Adobe)
• Aktuell:
• Web-TV (Youtube, Mediathek)
• Heimgeräte: UPNP
• Keine „echte“ Interaktion, LiveStreaming, Personalisierung
• Nahe Zukunft:
• WebTV auf Heimelektronik / TV
• Konvergenz der Medien und Gerätetechnologien
• Echte Interaktion, personalisierte Streams
• 3D, HDTV-Streaming, Mediendatenbanken
Format-Problem ?Format-Problem ?
