Das Dokument beschreibt die Vorteile und technischen Herausforderungen des Kältemittels R407F, welches im Vergleich zu R404A eine verbesserte Energieeffizienz und ein um 50% geringeres Treibhauspotential aufweist. Für die Anwendung von R407F in der Kühlung werden spezielle Verdichter von GEA Bock empfohlen, die sowohl in der Normalkühlung als auch in der Tiefkühlung Energieeinsparungen ermöglichen. Es werden technische Anpassungen wie Hochdrucklüfter oder Flüssigkeitseinspritzung empfohlen, um die geringere Kälteleistung und hohe Verdichtungsendtemperaturen zu kompensieren.

1. GEA Bock Verdichter
für das Kältemittel R407F
Halbhermetische Hubkolbenverdichter
für das Low GWP Kältemittel R407F
GEA Refrigeration Technologies

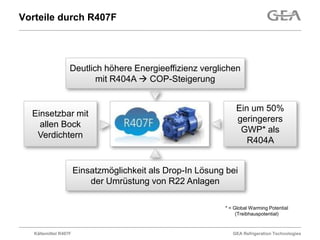

2. Vorteile durch R407F
Deutlich höhere Energieeffizienz verglichen
mit R404A  COP-Steigerung
Ein um 50%
Einsetzbar mit
geringerers
allen Bock
GWP* als
Verdichtern
R404A
Einsatzmöglichkeit als Drop-In Lösung bei
der Umrüstung von R22 Anlagen
* = Global Warming Potential
(Treibhauspotential)
Kältemittel R407F GEA Refrigeration Technologies

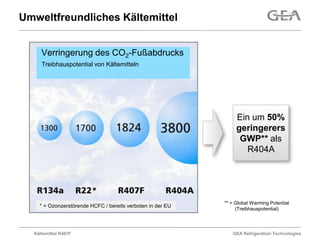

3. Umweltfreundliches Kältemittel
Verringerung des CO2-Fußabdrucks
Treibhauspotential von Kältemitteln
Ein um 50%
geringerers
GWP** als
R404A
** = Global Warming Potential
* = Ozonzerstörende HCFC / bereits verboten in der EU
(Treibhauspotential)
Kältemittel R407F GEA Refrigeration Technologies

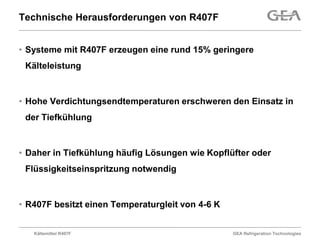

4. Technische Herausforderungen von R407F
• Systeme mit R407F erzeugen eine rund 15% geringere
Kälteleistung
• Hohe Verdichtungsendtemperaturen erschweren den Einsatz in
der Tiefkühlung
• Daher in Tiefkühlung häufig Lösungen wie Kopflüfter oder
Flüssigkeitseinspritzung notwendig
• R407F besitzt einen Temperaturgleit von 4-6 K
Kältemittel R407F GEA Refrigeration Technologies

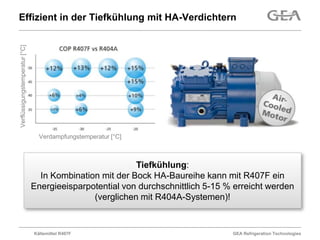

5. Effizient in der Tiefkühlung mit HA-Verdichtern
Verflüssigungstemperatur [°C]
Verdampfungstemperatur [°C]
Tiefkühlung:
In Kombination mit der Bock HA-Baureihe kann mit R407F ein
Energieeisparpotential von durchschnittlich 5-15 % erreicht werden
(verglichen mit R404A-Systemen)!
Kältemittel R407F GEA Refrigeration Technologies

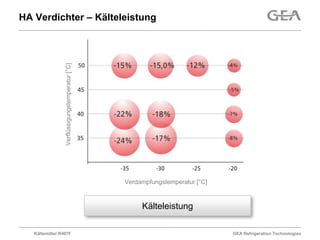

6. HA Verdichter – Kälteleistung
Verflüssigungstemperatur [°C]
Verdampfungstemperatur [°C]
Kälteleistung
Kältemittel R407F GEA Refrigeration Technologies

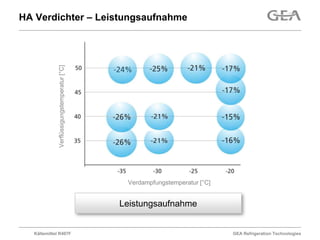

7. HA Verdichter – Leistungsaufnahme
Verflüssigungstemperatur [°C]
Verdampfungstemperatur [°C]
Leistungsaufnahme
Kältemittel R407F GEA Refrigeration Technologies

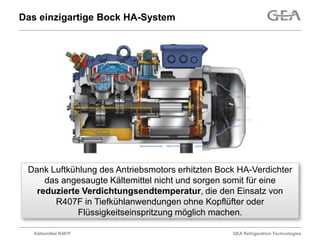

8. Das einzigartige Bock HA-System
Dank Luftkühlung des Antriebsmotors erhitzten Bock HA-Verdichter
das angesaugte Kältemittel nicht und sorgen somit für eine
reduzierte Verdichtungsendtemperatur, die den Einsatz von
R407F in Tiefkühlanwendungen ohne Kopflüfter oder
Flüssigkeitseinspritzung möglich machen.
Kältemittel R407F GEA Refrigeration Technologies

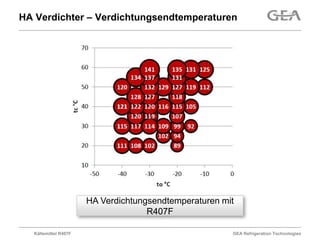

9. HA Verdichter – Verdichtungsendtemperaturen
HA Verdichtungsendtemperaturen mit
R407F
Kältemittel R407F GEA Refrigeration Technologies

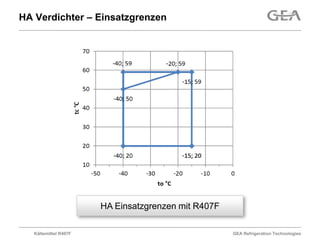

10. HA Verdichter – Einsatzgrenzen
HA Einsatzgrenzen mit R407F
Kältemittel R407F GEA Refrigeration Technologies

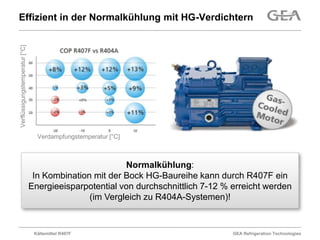

11. Effizient in der Normalkühlung mit HG-Verdichtern
Verflüssigungstemperatur [°C]
Verdampfungstemperatur [°C]
Normalkühlung:
In Kombination mit der Bock HG-Baureihe kann durch R407F ein
Energieeisparpotential von durchschnittlich 7-12 % erreicht werden
(im Vergleich zu R404A-Systemen)!
Kältemittel R407F GEA Refrigeration Technologies

12. HG Verdichter – Kälteleistung
Verflüssigungstemperatur [°C]
Verdampfungstemperatur [°C]
Kälteleistung
Kältemittel R407F GEA Refrigeration Technologies

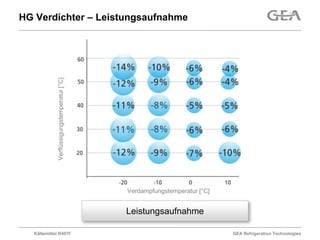

13. HG Verdichter – Leistungsaufnahme
Verflüssigungstemperatur [°C]
Verdampfungstemperatur [°C]
Leistungsaufnahme
Kältemittel R407F GEA Refrigeration Technologies

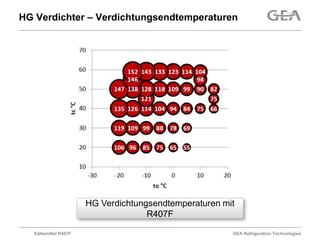

14. HG Verdichter – Verdichtungsendtemperaturen
HG Verdichtungsendtemperaturen mit
R407F
Kältemittel R407F GEA Refrigeration Technologies

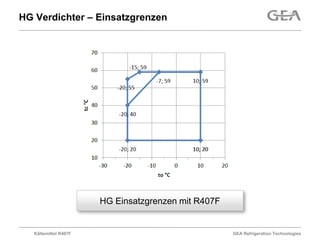

15. HG Verdichter – Einsatzgrenzen
HG Einsatzgrenzen mit R407F
Kältemittel R407F GEA Refrigeration Technologies

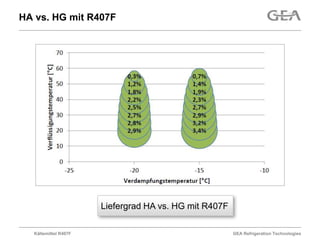

16. HA vs. HG mit R407F
Liefergrad HA vs. HG mit R407F
Kältemittel R407F GEA Refrigeration Technologies

17. HA vs. HG mit R407F
Gütegrad HA vs. HG mit R407F
Kältemittel R407F GEA Refrigeration Technologies

18. Low GWP R407F & GEA Bock Verdichter
GEA Refrigeration Technologies hat
Bock HG and HA Verdichter für den Betrieb mit R407F zugelassen.
Für die Auslegung entsprechender Verdichter für R407F wenden Sie sich bitte direkt an die
GEA Bock Anwendungstechnik
Kältemittel R407F GEA Refrigeration Technologies

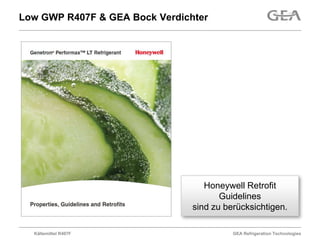

19. Low GWP R407F & GEA Bock Verdichter
Honeywell Retrofit
Guidelines
sind zu berücksichtigen.
Kältemittel R407F GEA Refrigeration Technologies
