DER ERSTE MODULARE
KOLLEKTOR
LANGZEITBEWÄHRTE TECHNOLOGIE
VARISOL DF & HP
VARISOL
Das innovative und bewährte Design des Varisol
Kollektors bietet eine moderne und flexible Alternative
zum starren Sammlerkastensystem. Schnell und einfach
zu installieren, ermöglicht es Varisol, dass einzelne
Röhren lediglich zusammengesteckt werden, um
Solarkollektoren variierender Größen zu kreieren.
Der Kollektor ist sowohl als Heat Pipe als auch
direktdurchflossen verfügbar.
SolarThermalEnergy
www.kingspanthermomax.com/de

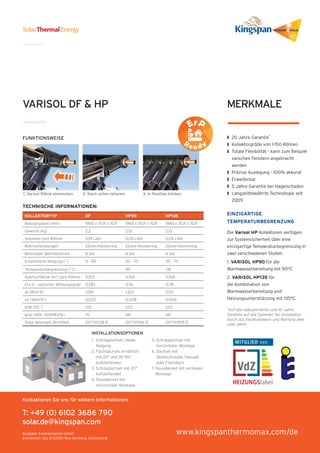

VARISOL DF & HP
FUNKTIONSWEISE
TECHNISCHE INFORMATIONEN:
KOLLEKTORTYP DF HP90 HP135
Massangaben (mm) 1950 x 70,9 x 70,9 1965 x 70,9 x 70,9 1965 x 70,9 x 70,9
Gewicht (kg) 2,2 2,13 2,13
Volumen (pro Röhre) 0,19 Liter 0,05 Liter 0,05 Liter
Rohrverbindungen 22mm Klemmring 22mm Klemmring 22mm Klemmring
Maximaler Betriebsdruck 6 bar 6 bar 6 bar
Empfohlene Neigung (˚) 0 - 90 20 - 70 20 - 70
Temperaturbegrenzung (˚C) - 90 135
Aperturfläche (m2
) (pro Röhre) 0,105 0,106 0,106
Eta 0 - optischer Wirkungsgrad 0,783 0,76 0,78
a1 (W/m2
K) 1,061 1,621 2,112
a2 (W/m2
K2
) 0,023 0,008 0,006
IAM (50˚) 1,01 1,03 1,03
ηcal (40K, 1000W)(%) 70 68 69
Solar Keymark Zertifikat 011-7S1238 R 011-7S1936 R 011-7S1935 R
MERKMALE
❱	 20 Jahre Garantie*
❱	 Kollektorgröße von 1-150 Röhren
❱	Totale Flexibilität - kann zum Beispiel
zwischen Fenstern angebracht
werden
❱	 Präzise Auslegung - 100% akkurat
❱	 Erweiterbar
❱	5 Jahre Garantie bei Hagelschaden
❱	Langzeitbewährte Technologie seit
2009
1. Varisol Röhre einstecken 2. Nach unten rotieren 3. In Position klicken
SolarThermalEnergy
Kontaktieren Sie uns für weitere Informationen:
T: +49 (0) 6102 3686 790
solar.de@kingspan.com
Kingspan Environmental GmbH
Siemensstr. 12a, D-63263 Neu-Isenburg, Deutchland
www.kingspanthermomax.com/de
EINZIGARTIGE
TEMPERATURBEGRENZUNG
Die Varisol HP Kollektoren verfügen
zur Systemsicherheit über eine
einzigartige Temperaturbegrenzung in
zwei verschiedenen Stufen:
1. VARISOL HP90 für die
Warmwasserbereitung mit 90°C
2. VARISOL HP135 für
die Kombination von
Warmwasserbereitung und
Heizungsunterstützung mit 135°C.
*
Auf alle Vakuumröhren und 10 Jahre
Garantie auf alle Sammler bei Installation
durch das Fachhandwerk und Wartung aller
zwei Jahre
ErP
Re a dy
1. Schrägdachset, ideale
Neigung
2. Flachdachset, erhältlich
mit 20° und 35-55°
Aufstellwinkel
3. Schrägdachset mit 20°
Aufstellwinkel
4. Fassadenset mit
horizontaler Montage
5. Schrägdachset mit
horizontaler Montage
6. Dachset mit
Stockschraube, Fassade
oder Flachdach
7. Fassadenset mit vertikaler
Montage
INSTALLATIONSOPTIONEN
