OGD Testdatensatz “Kappazunder”
Befahrung 2020
Stadtvermessung Wien (MA41)
2
www.stadtvermessung.wien.at
Baustellen
Vermessung
Technische
Vermessung
Kartographie
und GIS
3D Modellierung
und 3D Services
Mehrzweckkarten
Vermessung
Rechtliche
Vermessung
Photogrammetrie und
Airborne Laserscanning
Stabstelle Innovation und IKT
Stabstelle Organisation
Wir unterstützen die Stadt Wien mit qualitätsgeprüften Geodaten und Geo-Know How
Wir sind die Drehscheibe um das Thema Kappazunder
Source: City of Vienna – MA41
Innovative Technologie
3
Mobile Mapping ist der Prozess zur Erfassung raumbezogener Daten von
einer mobilen Trägerplattform.
 Heute geht es um fahrzeuggebundenes Mobile Mapping
 Codename „Kappazunder“
Source: Trimble
Source: Riegl
Source: Riegl
Source: Apple
Source: City of Vienna – MA41

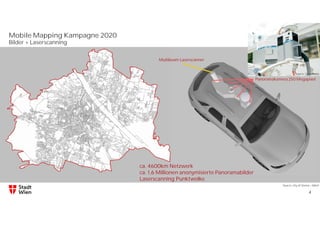

Mobile Mapping Kampagne 2020
4
Bilder + Laserscanning
Immersive Camera 30 MPx
Panoramakamera 250 Megapixel
Multibeam Laserscanner
Source: City of Vienna – MA41
ca. 4600km Netzwerk
ca. 1,6 Millionen anonymisierte Panoramabilder
Laserscanning Punktwolke
Source: Cyclomedia
5
Technologie - Bilder
GNSS: Absolute Fahrzeugposition(Sekundentakt)
IMU: Relative Fahrzeugbewegung(200 mal pro Sekunde)
Bilder: Umgebungsfotos Alle 3 Meter
Passpunkte:Für hochgenaue Positionierung (< 10cm, 95 %)
GNSS
Panoramabild (250 Megapixel)
Source: City of Vienna – MA41
6

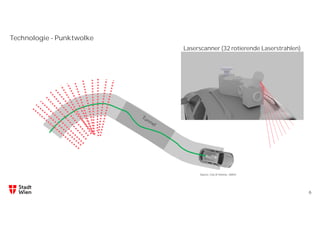

Technologie - Punktwolke
Laserscanner (32 rotierende Laserstrahlen)
Source: City of Vienna – MA41

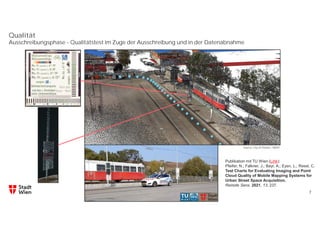

Qualität
7
Ausschreibungsphase - Qualitätstest im Zuge der Ausschreibung und in der Datenabnahme
Publikation mit TU Wien (Link):
Pfeifer, N.; Falkner, J.; Bayr, A.; Eysn, L.; Ressl, C.
Test Charts for Evaluating Imaging and Point
Cloud Quality of Mobile Mapping Systems for
Urban Street Space Acquisition.
Remote Sens. 2021, 13, 237.
Source: City of Vienna – MA41

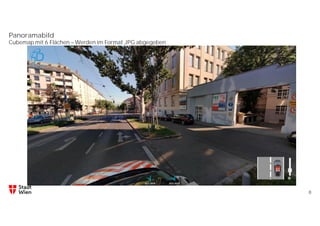

Panoramabild
8
Cubemap mit 6 Flächen – Werden im Format JPG abgegeben

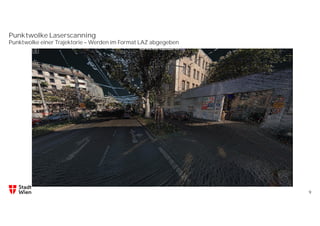

Punktwolke Laserscanning
9
Punktwolke einer Trajektorie – Werden im Format LAZ abgegeben
Thema Datenschutz
10
Bilddaten sind nach Stand der Technik anonymisiert
Source: City of Vienna – MA41
Kennzeichen und Personen wurden verpixelt und unkenntlich gemacht.
Sollte trotzdem ein direkter Personenbezug herstellbar sein, kann jederzeit ein Widerspruch eingelegt und eine nachträgliche Verpixelung beantragt werden.
Kappazunder
11

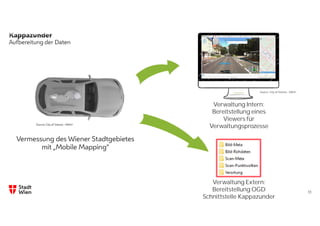

Aufbereitung der Daten
Vermessung des Wiener Stadtgebietes
mit „Mobile Mapping“
Verwaltung Intern:
Bereitstellung eines
Viewers für
Verwaltungsprozesse
Verwaltung Extern:
Bereitstellung OGD
Schnittstelle Kappazunder
Source: City of Vienna – MA41
Source: City of Vienna – MA41
OGD Kappazunder
Testdatensatz 2020
OGD Kappazunder - Testdatensatz 2020
13

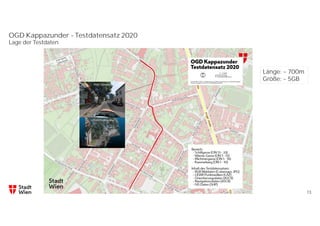

Lage der Testdaten
Länge: ~ 700m
Größe: ~ 5GB
14

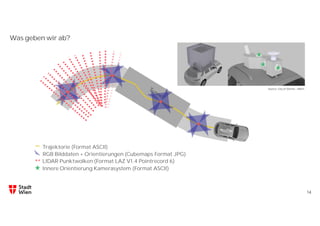

Was geben wir ab?
Trajektorie (Format ASCII)
RGB Bilddaten + Orientierungen (Cubemaps Format JPG)
LIDAR Punktwolken (Format LAZ V1.4 Pointrecord 6)
Source: City of Vienna – MA41
Innere Orientierung Kamerasystem (Format ASCII)

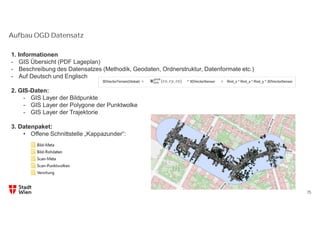

Aufbau OGD Datensatz
15
1. Informationen
- GIS Übersicht (PDF Lageplan)
- Beschreibung des Datensatzes (Methodik, Geodaten, Ordnerstruktur, Datenformate etc.)
- Auf Deutsch und Englisch
2. GIS-Daten:
- GIS Layer der Bildpunkte
- GIS Layer der Polygone der Punktwolke
- GIS Layer der Trajektorie
3. Datenpaket:
• Offene Schnittstelle „Kappazunder“:

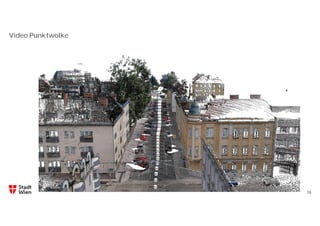

Video Punktwolke
16

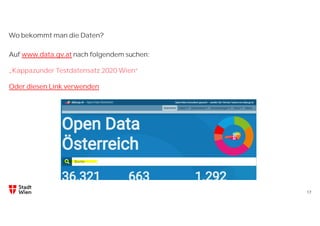

Wo bekommt man die Daten?
17
Auf www.data.gv.at nach folgendem suchen:
„Kappazunder Testdatensatz 2020 Wien“
Oder diesen Link verwenden

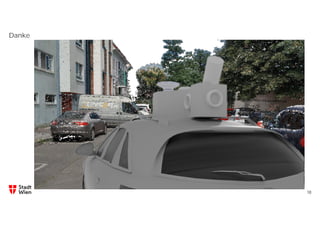

Danke
