1. Cloud-Umgebungen mit Terraform
verwalten
20.04.2016
SaschaAskani

2. Cloud-Umgebungen mit Terraform verwalten
... über inovex und den Referenten
2

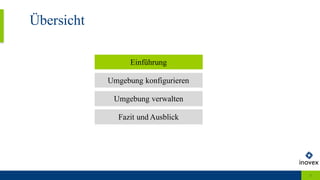

3. Übersicht
3
Umgebung konfigurieren
Umgebung verwalten
Fazit und Ausblick
Einführung

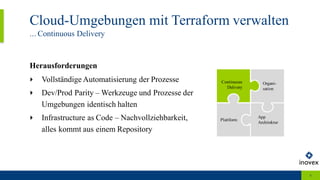

4. Cloud-Umgebungen mit Terraform verwalten
... Continuous Delivery
4
Herausforderungen
‣ Vollständige Automatisierung der Prozesse
‣ Dev/Prod Parity – Werkzeuge und Prozesse der
Umgebungen identisch halten
‣ Infrastructure as Code – Nachvollziehbarkeit,
alles kommt aus einem Repository
Organi-
sation
Continuous
Delivery
Plattform
App
Architektur

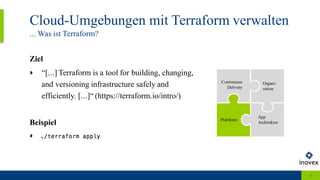

5. Cloud-Umgebungen mit Terraform verwalten
... Was ist Terraform?
5
Ziel
‣ “[...] Terraform is a tool for building, changing,
and versioning infrastructure safely and
efficiently. [...]“ (https://terraform.io/intro/)
Beispiel
‣
Organi-
sation
Continuous
Delivery
Plattform
App
Architektur

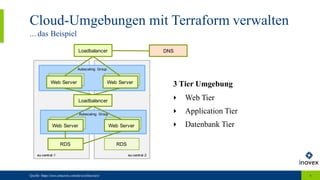

6. eu-central-2
Cloud-Umgebungen mit Terraform verwalten
... das Beispiel
Quelle: https://aws.amazon.com/de/architecture/ 6
eu-central-1
Autoscaling Group
Loadbalancer
3 Tier Umgebung
‣ Web Tier
‣ Application Tier
‣ Datenbank Tier
Web SerWeb Server Web rWeb Server
Loadbalancer
RDS
Autoscaling Group
Web SerWeb Server Web rWeb Server
RDS
DNS

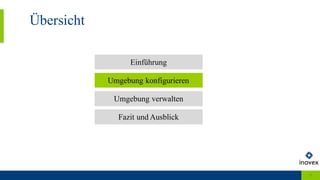

7. Übersicht
7
Umgebung konfigurieren
Umgebung verwalten
Fazit und Ausblick
Einführung

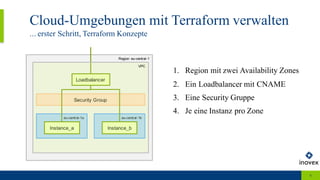

8. Cloud-Umgebungen mit Terraform verwalten
... erster Schritt, Terraform Konzepte
8
Region eu-central-1
eu-central-1a eu-central-1b
Instance_a
Loadbalancer
Instance_b
Security Group
1. Region mit zwei Availability Zones
2. Ein Loadbalancer mit CNAME
3. Eine Security Gruppe
4. Je eine Instanz pro Zone
VPC

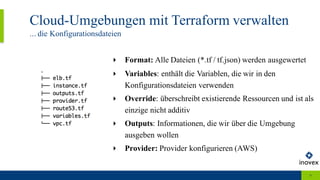

9. Cloud-Umgebungen mit Terraform verwalten
... die Konfigurationsdateien
9
‣ Format: Alle Dateien (*.tf / tf.json) werden ausgewertet
‣ Variables: enthält die Variablen, die wir in den
Konfigurationsdateien verwenden
‣ Override: überschreibt existierende Ressourcen und ist als
einzige nicht additiv
‣ Outputs: Informationen, die wir über die Umgebung
ausgeben wollen
‣ Provider: Provider konfigurieren (AWS)

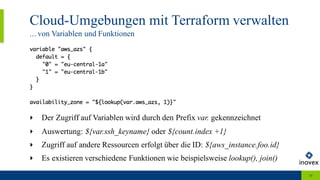

10. Cloud-Umgebungen mit Terraform verwalten
... von Variablen und Funktionen
10
‣ Der Zugriff auf Variablen wird durch den Prefix var. gekennzeichnet
‣ Auswertung: ${var.ssh_keyname} oder ${count.index +1}
‣ Zugriff auf andere Ressourcen erfolgt über die ID: ${aws_instance.foo.id}
‣ Es existieren verschiedene Funktionen wie beispielsweise lookup(), join()

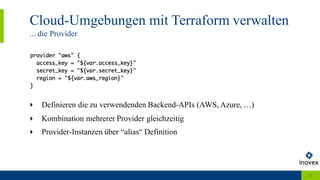

11. Cloud-Umgebungen mit Terraform verwalten
... die Provider
11
‣ Definieren die zu verwendenden Backend-APIs (AWS, Azure, …)
‣ Kombination mehrerer Provider gleichzeitig
‣ Provider-Instanzen über “alias“ Definition

12. Cloud-Umgebungen mit Terraform verwalten
...die VPC
12
‣ Bildet den Rahmen für das Folgende
‣ Grundlagen werden definiert: Subnetze, Routing-Tabellen, Internet-Gateways...

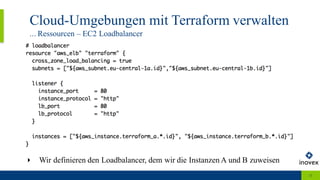

13. Cloud-Umgebungen mit Terraform verwalten
... Ressourcen – EC2 Loadbalancer
13
‣ Wir definieren den Loadbalancer, dem wir die Instanzen A und B zuweisen

14. Cloud-Umgebungen mit Terraform verwalten
... Ressourcen – EC2 Instance
14
‣ Wir definieren die beiden Instanzen A und B

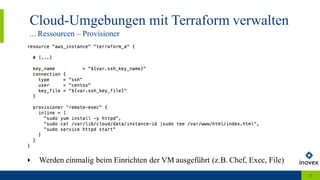

15. Cloud-Umgebungen mit Terraform verwalten
... Ressourcen – Provisioner
15
‣ Werden einmalig beim Einrichten der VM ausgeführt (z.B. Chef, Exec, File)

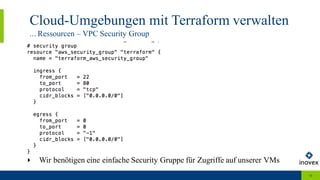

16. Cloud-Umgebungen mit Terraform verwalten
... Ressourcen – VPC Security Group
16
‣ Wir benötigen eine einfache Security Gruppe für Zugriffe auf unserer VMs

17. Übersicht
17
Umgebung konfigurieren
Umgebung verwalten
Fazit und Ausblick
Einführung

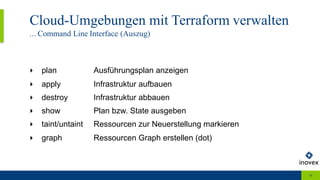

18. Cloud-Umgebungen mit Terraform verwalten
... Command Line Interface (Auszug)
18
‣ plan Ausführungsplan anzeigen
‣ apply Infrastruktur aufbauen
‣ destroy Infrastruktur abbauen
‣ show Plan bzw. State ausgeben
‣ taint/untaint Ressourcen zur Neuerstellung markieren
‣ graph Ressourcen Graph erstellen (dot)

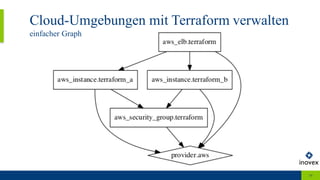

19. Cloud-Umgebungen mit Terraform verwalten
19
einfacher Graph

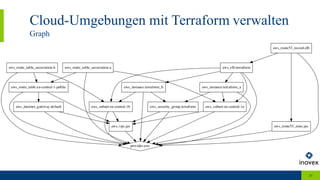

20. Cloud-Umgebungen mit Terraform verwalten
Graph
20

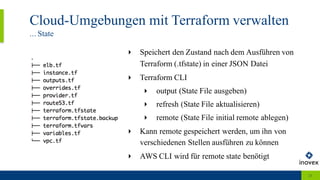

21. Cloud-Umgebungen mit Terraform verwalten
... State
21
‣ Speichert den Zustand nach dem Ausführen von
Terraform (.tfstate) in einer JSON Datei
‣ Terraform CLI
‣ output (State File ausgeben)
‣ refresh (State File aktualisieren)
‣ remote (State File initial remote ablegen)
‣ Kann remote gespeichert werden, um ihn von
verschiedenen Stellen ausführen zu können
‣ AWS CLI wird für remote state benötigt

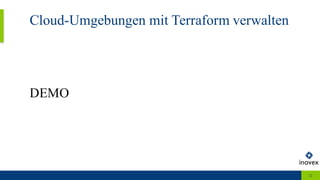

22. Cloud-Umgebungen mit Terraform verwalten
22
DEMO

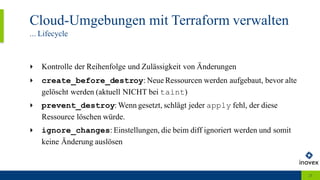

23. Cloud-Umgebungen mit Terraform verwalten
... Lifecycle
23
‣ Kontrolle der Reihenfolge und Zulässigkeit von Änderungen
‣ create_before_destroy: Neue Ressourcen werden aufgebaut, bevor alte
gelöscht werden (aktuell NICHT bei taint)
‣ prevent_destroy: Wenn gesetzt, schlägt jeder apply fehl, der diese
Ressource löschen würde.
‣ ignore_changes: Einstellungen, die beim diff ignoriert werden und somit
keine Änderung auslösen

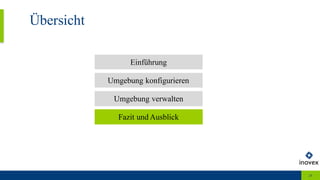

24. Übersicht
24
Umgebung konfigurieren
Umgebung verwalten
Fazit und Ausblick
Einführung

25. eu-central-2
Cloud-Umgebungen mit Terraform verwalten
... unser initiales Ziel
25
eu-central-1
Autoscaling Group
Loadbalancer
Web SerWeb Server Web rWeb Server
Loadbalancer
RDS
Autoscaling Group
Web SerWeb Server Web rWeb Server
RDS
3 Tier Umgebung
‣ Um die fehlenden Ressourcen mit
Terraform abbilden zu können,
benötigen wir ein genaueres
Verständnis der AWS VPC
Konzepte.
VPC

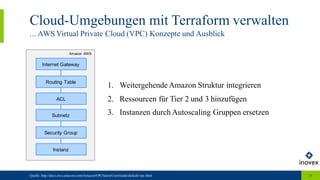

26. Cloud-Umgebungen mit Terraform verwalten
... AWS Virtual Private Cloud (VPC) Konzepte und Ausblick
Quelle: http://docs.aws.amazon.com/AmazonVPC/latest/UserGuide/default-vpc.html 26
Amazon AWS
Instanz
Security Group
Subnetz
ACL
Routing Table
Internet Gateway
1. Weitergehende Amazon Struktur integrieren
2. Ressourcen für Tier 2 und 3 hinzufügen
3. Instanzen durch Autoscaling Gruppen ersetzen

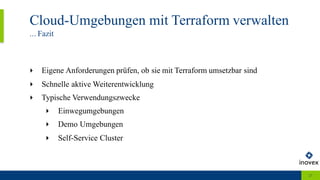

27. Cloud-Umgebungen mit Terraform verwalten
... Fazit
27
‣ Eigene Anforderungen prüfen, ob sie mit Terraform umsetzbar sind
‣ Schnelle aktive Weiterentwicklung
‣ Typische Verwendungszwecke
‣ Einwegumgebungen
‣ Demo Umgebungen
‣ Self-Service Cluster

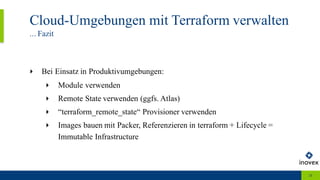

28. Cloud-Umgebungen mit Terraform verwalten
... Fazit
28
‣ Bei Einsatz in Produktivumgebungen:
‣ Module verwenden
‣ Remote State verwenden (ggfs. Atlas)
‣ “terraform_remote_state“ Provisioner verwenden
‣ Images bauen mit Packer, Referenzieren in terraform + Lifecycle =
Immutable Infrastructure

29. Vielen Dank!
Sascha Askani,
IT Engineering & Operations
inovex GmbH
Ludwig-Erhard-Allee 6
76133 Karlsruhe
Sie möchten individuelle
Beratung? Nehmen Sie
Kontakt mit uns auf!
info@inovex.de

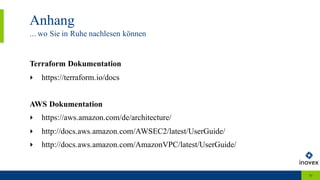

30. Anhang
... wo Sie in Ruhe nachlesen können
30
Terraform Dokumentation
‣ https://terraform.io/docs
AWS Dokumentation
‣ https://aws.amazon.com/de/architecture/
‣ http://docs.aws.amazon.com/AWSEC2/latest/UserGuide/
‣ http://docs.aws.amazon.com/AmazonVPC/latest/UserGuide/

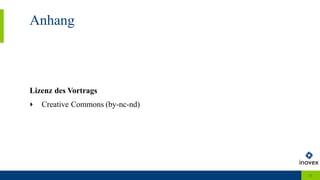

31. Anhang
31
Lizenz des Vortrags
‣ Creative Commons (by-nc-nd)

32. 32

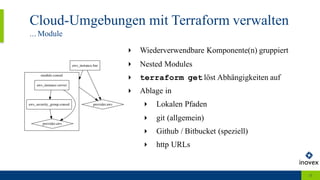

33. Cloud-Umgebungen mit Terraform verwalten
... Module
33
‣ Wiederverwendbare Komponente(n) gruppiert
‣ Nested Modules
‣ terraform get löst Abhängigkeiten auf
‣ Ablage in
‣ Lokalen Pfaden
‣ git (allgemein)
‣ Github / Bitbucket (speziell)
‣ http URLs

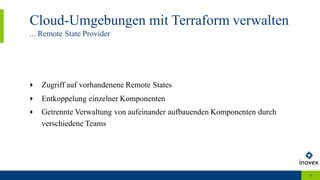

34. Cloud-Umgebungen mit Terraform verwalten
... Remote State Provider
34
‣ Zugriff auf vorhandenene Remote States
‣ Entkoppelung einzelner Komponenten
‣ Getrennte Verwaltung von aufeinander aufbauenden Komponenten durch
verschiedene Teams
