Barcode Aufbau, Struktur und Inhalte-Definitionen sind ein elementarer Bestandteil Unternehmens-übergreifender Prozessketten. Im Projekt WIn-D entstand eine Adaptation des EPCIS Datenmodells auf ein Produktionsunternehmen.

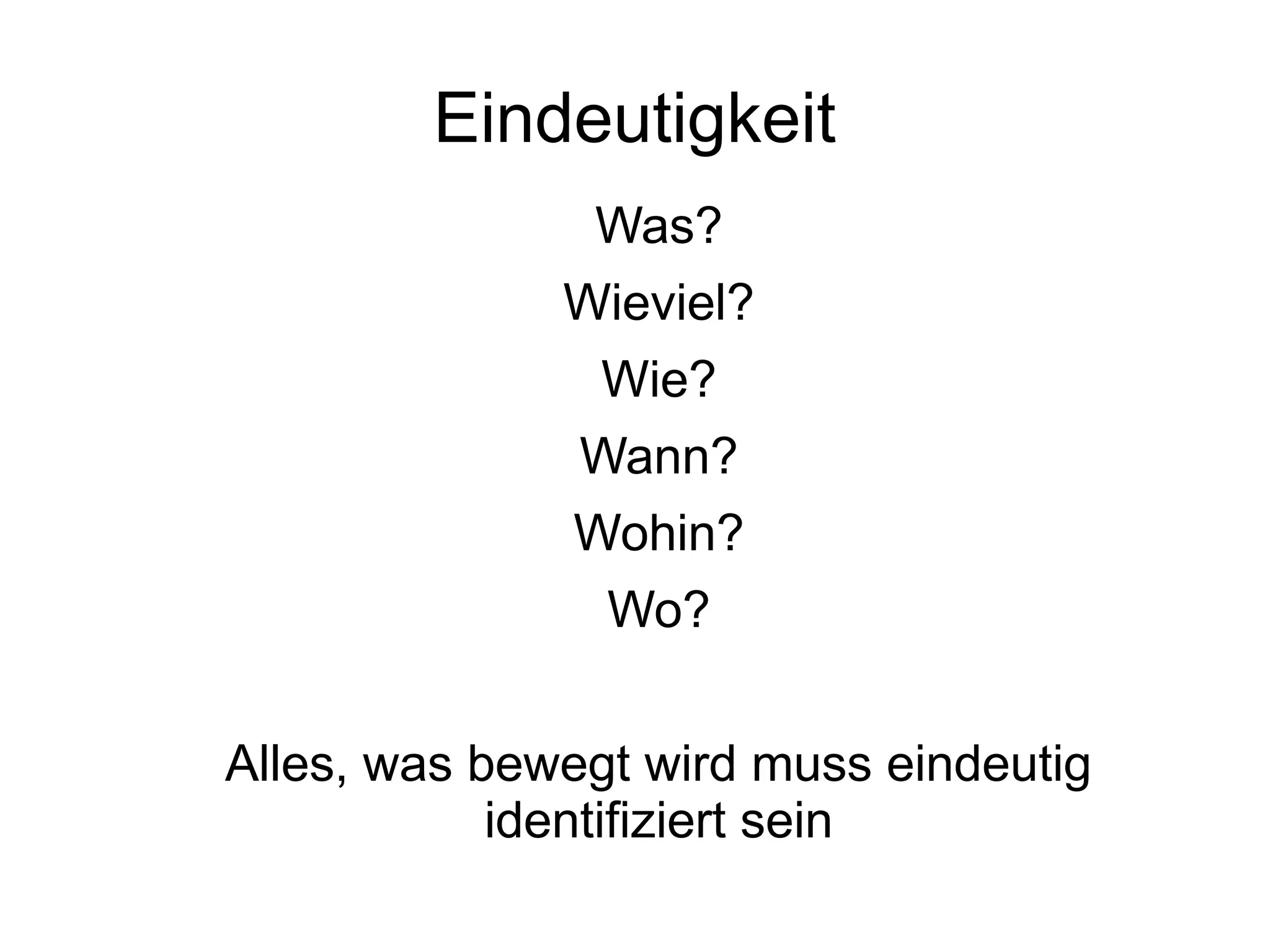

1. Eindeutigkeit
Was?
Wieviel?
Wie?
Wann?
Wohin?
Wo?
Alles, was bewegt wird muss eindeutig
identifiziert sein

2. Barcode-Lager-System
HARDWAREHARDWARE
AS400
Barcodescanner
Terminals
Netzwerk
WLAN-AccessPoints
WLAN-Router
Drucker
ORGANISATIONORGANISATION
Lageraufteilung
Personal
Verantwortlich-
keiten
Berechtigungen
Disziplin
Prozesse/Abläufe
Belegfluss
MATERIALMATERIAL
Fertigbarcodes
Etikettenmaterial
Druckmaterial
Benutzerkarten
Magnetische
Einstecklaschen
Einstecktaschen
Bleche
Register
SOFTWARESOFTWARE
Betriebssystem
Scanner (Win CE)
Terminalemulation
Scanner
Eigene Dialog-
programme
Eigene Batch-
Programme
Eigenes Scanner-
Programm
Oxaion

3. Barcode-Scanner-Pgm
/U
Schritt
Funktion
U-Funktion
.
.
.
Ausgabe
/S
Initialisierung
Info
.
.
.
Ausgabe
/L
Initialisierung
Info
.
.
.
Ausgabe
/M
Initialisierung
Info
.
.
.
Ausgabe
AnzeigeAnzeige
Info/AssistentInfo/Assistent
DatenDaten
Scan NumerischScan Numerisch
FehlerFehler WarnungWarnung StatusStatus
Modus / Zyklus / Schritt / Funktion / Unterfunktion / DatenModus / Zyklus / Schritt / Funktion / Unterfunktion / Daten
/D
Initialisierung
Info
.
.
.
Ausgabe
…
Initialisierung
Info
.
.
.
Ausgabe
Zyklen / Schritte / Zykluswechsel

4. Allgemeiner Barcodeaufbau
Code128
- 128 ASCII-Zeichen
- 4 Steuerzeichen
- 4 Sonderzeichen
/ X YYYYYYYYYYYYYYYYYYY
/ = Einleitungszeichen
X = Präfix A bis Z
Y = Daten

5. ●
/S Segmente (Regale und Flächen)
/SH03PLZ
●
/P Lagerplätze bzw. TPH
/PAL—B006523
●
/W Identcodes (Fertig gedruckte Barcodes)
/W1200000012
●
/V Position Kommissionierschein
/VW01A20120001240001000005
●
/U Benutzer
/UTESTUSER
●
/D Drucker und Druckerfarmen
/WLGETI01 oder /W*LGKOMM01
●
/L Artikeleinzel und -sammelbelege
/L000001024
●
/I Inventurvorgang
/I2012
●
/M Fertigungsauftrag
/M12013000120
●
/B Buchungsgründe
/B000000021

6. Halle H01 bis H06

7. Zone A bis T

8. Segment / Lagerplatz / Identcode
Regal mit Rückseite
Dialog
Segmente
/S
Registrierung per Barcodescanner
Lagerplätze
/P
Identcodes
/W
H03PLZs010010
H03PLZs010020
H03PLZs010030
H03PLZs020010
H03PLZs020020
H03PLZs020030
060000001
060000007
060000002
060000008
060000003
060000009
060000004
060000010
060000005
060000011
060000006
060000012Stammblatt
/SH03PLZ /W060000006
Regal H03PLZ

9. Links und Rechts vom Mittelgang

10. Regalfach

11. Artikel in TPH in TPH auf Platz
H03 PL Z s20 020
PAL--B000120
PAL--B000145
KLT--A001750 KLT--A001750 KLT--A002631
/L000000055
/L000003215
/L000003216
/L000003217
/L000003218
/L000003219
/L000003220
/L000003221
/L000003222
/L000003223
/L000003224
/L000003225
/L000072211
/L000003214
/L000006674

12. Lagerfläche

13. Barcode-Scanner-Pgm
●
Was – Wohin (Umlagerung, Drucken, Verwendung)
●
Timeouts
●
Doppelscan
●
Kombinierte Scans
●
Sondertasten <1> <2> <3>
●
Assistenten (Registrierung, Blockscan, Kommissionierung, Setbildung, Inventur)
●
Farben

14. Barcode-Lager-System
Segment-Registrierung
Und De-Registrierung
Belegdruck
Segmentbe-
und -entladung
Prozesshaft/-los/Ausschuss
Stammdaten
Verwaltung
Wareneingang
Einlagerung
Fertigung
Entnahme/Einlagerung
Ein-/Aus- und
Umlagerung
Einzelstück / TPH / TPH-Hierarchie
Kommissionierung
Assist.gestützte Entnahme
Versand
Transport
Tracking
Info-Anzeigen und Auskunftsprogramme
Bestandskontrolle und -pflege
Inventurerfassung und -kontrolle
Fortschritt / Differenzen
Analysen / Entwicklung / Qualität / (Wege-)Optimierung / Rückverfolgung / BDE

15. Konflikte
●
Einzeletikettierung
●
Sammeletikettierung
●
Passende Etikettierung?
●
Aufwand
●
Nutzen
●
Notwendigkeit
●
Belegsplitting (Eingabe)
●
Teilentnahmen (Eingabe)

16. (m)ein Fazit
