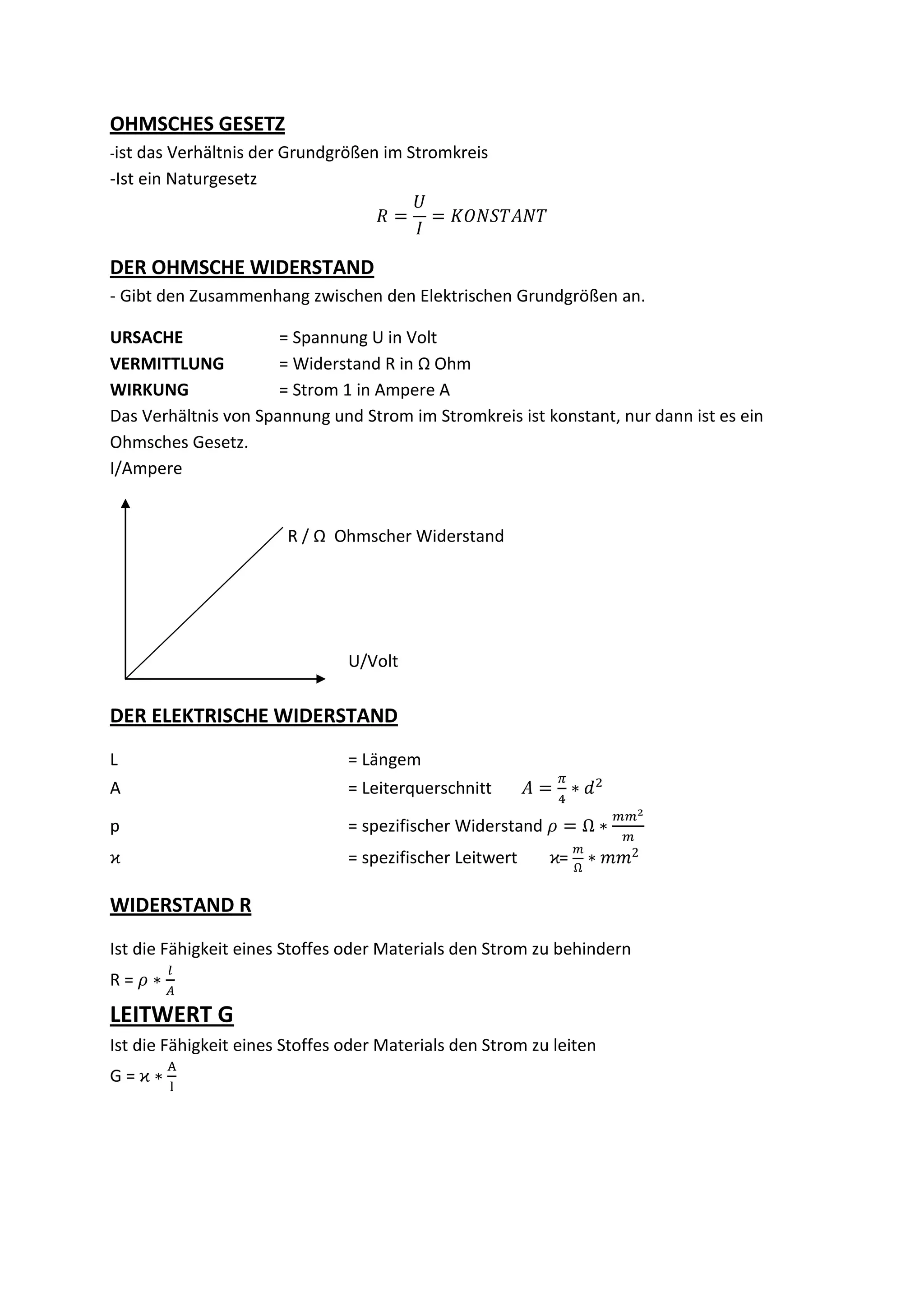

OHMSCHES GESETZ
-ist das Verhältnis der Grundgrößen im Stromkreis
-Ist ein Naturgesetz



DER OHMSCHE WIDERSTAND
- Gibt den Zusammenhang zwischen den Elektrischen Grundgrößen an.

URSACHE               = Spannung U in Volt
VERMITTLUNG           = Widerstand R in Ω Ohm
WIRKUNG               = Strom 1 in Ampere A
Das Verhältnis von Spannung und Strom im Stromkreis ist konstant, nur dann ist es ein
Ohmsches Gesetz.
I/Ampere


                        R / Ω Ohmscher Widerstand




                                U/Volt

DER ELEKTRISCHE WIDERSTAND
L                               = Längem
A                               = Leiterquerschnitt

р                               = spezifischer Widerstand
ϰ                               = spezifischer Leitwert     ϰ=

WIDERSTAND R
Ist die Fähigkeit eines Stoffes oder Materials den Strom zu behindern
R=
LEITWERT G
Ist die Fähigkeit eines Stoffes oder Materials den Strom zu leiten
G=

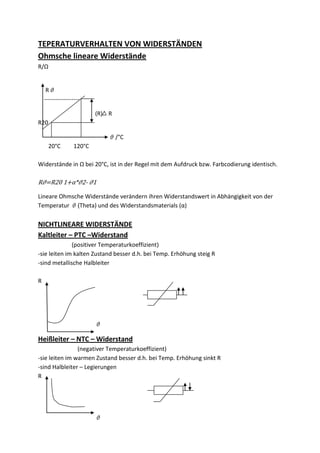

TEPERATURVERHALTEN VON WIDERSTÄNDEN
Ohmsche lineare Widerstände
R/Ω


     R
    ------------------

                           (R) R
R20

                                   /°C
      20°C         120°C

Widerstände in Ω bei 20°C, ist in der Regel mit dem Aufdruck bzw. Farbcodierung identisch.

R =R20 1+α* 2- 1

Lineare Ohmsche Widerstände verändern ihren Widerstandswert in Abhängigkeit von der
Temperatur (Theta) und des Widerstandsmaterials (α)

NICHTLINEARE WIDERSTÄNDE
Kaltleiter – PTC –Widerstand
              (positiver Temperaturkoeffizient)
-sie leiten im kalten Zustand besser d.h. bei Temp. Erhöhung steig R
-sind metallische Halbleiter

R




Heißleiter – NTC – Widerstand
                (negativer Temperaturkoeffizient)
-sie leiten im warmen Zustand besser d.h. bei Temp. Erhöhung sinkt R
-sind Halbleiter – Legierungen
R
