IF-Standard
         Radiant Heaters
Elektrische Infrarotheizungen
       for ceiling mounting
IF Reihe


 Anwendungen
Standardmodelle
    Vorteile
    Theorie
Spezifikationen
  Installation

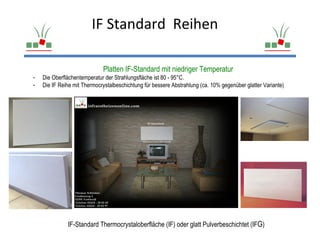

IF Standard Reihen

                             Platten IF-Standard mit niedriger Temperatur
-   Die Oberflächentemperatur der Strahlungsfläche ist 80 - 95°C.
-   Die IF Reihe mit Thermocrystalbeschichtung für bessere Abstrahlung (ca. 10% gegenüber glatter Variante)




              IF-Standard Thermocrystaloberfläche (IF) oder glatt Pulverbeschichtet (IFG)
IF-Standard
                           Vorzüge und Vorteile der Infrarotheizung


    Kleinere Energiekosten im Vergleich zur Konvektionsheizung
   Der Staub wird nicht aufgewirbelt
   Gleichmäßige Wärmeverteilung in der Horizontalrichtung (Temperaturunterschied zwischen dem Fußboden und
    der Decke nur 1-2°C gegenüber der Konvektionsheizung).
   Gesündere Umgebung mit größerer Luftfeuchtigkeit, die Schleimhaut wird nicht ausgetrocknet und es gibt keine
    respiratorischen Krankheiten
   Sie wirken gut auf die Kranken mit Gelenkleiden
   Keine Wartung der Strahlplatten
   Große Lebensdauer
   Keine Emissionen, die Umwelt schonende Heizungsweise
   Großer Wärmekomfort
   Aus der Oberfläche der Strahlplatte wird der Strom ausgestrahlt, dessen überwiegender Spektrumsteil im Bereich
    der als 5 Mikrometer größeren Wellenlängen liegt, und der von der Oberfläche des menschlichen Körpers
    absorbiert wird: es kommt also zu einem ähnlichen Erwärmungsprinzip wie bei den Gegenständen
   Bei der Erwärmung der Gegenstände durch Strahlungsstrom auf die Temperatur von 20-22°C ist es möglich, den
    Wärmekomfort bei den Lufttemperaturen von 18-19°C zu sichern und so wird die Energieeinsparung von
    mindestens 18-24% erreicht
IF-Standard




           IF-Standard

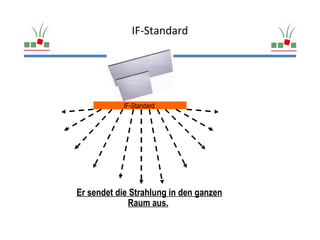

Er sendet die Strahlung in den ganzen
             Raum aus.
IF-Standard

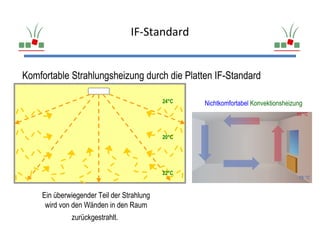

Komfortable Strahlungsheizung durch die Platten IF-Standard

                                           24°C   Nichtkomfortabel Konvektionsheizung



                                           20°C




                                           22°C



    Ein überwiegender Teil der Strahlung
     wird von den Wänden in den Raum
             zurückgestrahlt.

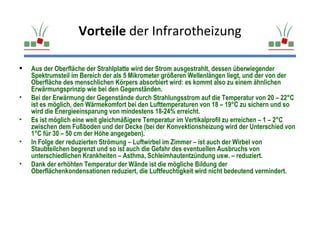

Vorteile der Infrarotheizung

   Aus der Oberfläche der Strahlplatte wird der Strom ausgestrahlt, dessen überwiegender
    Spektrumsteil im Bereich der als 5 Mikrometer größeren Wellenlängen liegt, und der von der
    Oberfläche des menschlichen Körpers absorbiert wird: es kommt also zu einem ähnlichen
    Erwärmungsprinzip wie bei den Gegenständen.
•   Bei der Erwärmung der Gegenstände durch Strahlungsstrom auf die Temperatur von 20 – 22°C
    ist es möglich, den Wärmekomfort bei den Lufttemperaturen von 18 – 19°C zu sichern und so
    wird die Energieeinsparung von mindestens 18-24% erreicht.
•   Es ist möglich eine weit gleichmäßigere Temperatur im Vertikalprofil zu erreichen – 1 – 2°C
    zwischen dem Fußboden und der Decke (bei der Konvektionsheizung wird der Unterschied von
    1°C für 30 – 50 cm der Höhe angegeben).
•   In Folge der reduzierten Strömung – Luftwirbel im Zimmer – ist auch der Wirbel von
    Staubteilchen begrenzt und so ist auch die Gefahr des eventuellen Ausbruchs von
    unterschiedlichen Krankheiten – Asthma, Schleimhautentzündung usw. – reduziert.
•   Dank der erhöhten Temperatur der Wände ist die mögliche Bildung der
    Oberflächenkondensationen reduziert, die Luftfeuchtigkeit wird nicht bedeutend vermindert.

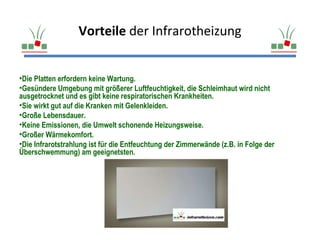

Vorteile der Infrarotheizung


•Die Platten erfordern keine Wartung.
•Gesündere Umgebung mit größerer Luftfeuchtigkeit, die Schleimhaut wird nicht
ausgetrocknet und es gibt keine respiratorischen Krankheiten.
•Sie wirkt gut auf die Kranken mit Gelenkleiden.
•Große Lebensdauer.
•Keine Emissionen, die Umwelt schonende Heizungsweise.
•Großer Wärmekomfort.
•Die Infrarotstrahlung ist für die Entfeuchtung der Zimmerwände (z.B. in Folge der
Überschwemmung) am geeignetsten.

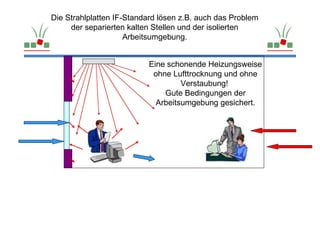

Die Strahlplatten IF-Standard lösen z.B. auch das Problem
     der separierten kalten Stellen und der isolierten
                     Arbeitsumgebung.


                          Eine schonende Heizungsweise
                           ohne Lufttrocknung und ohne
                                   Verstaubung!
                              Gute Bedingungen der
                            Arbeitsumgebung gesichert.

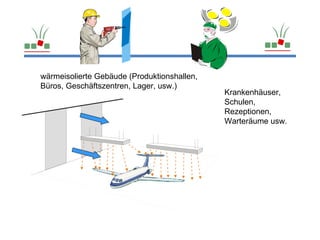

wärmeisolierte Gebäude (Produktionshallen,
Büros, Geschäftszentren, Lager, usw.)
                                             Krankenhäuser,
                                             Schulen,
                                             Rezeptionen,
                                             Warteräume usw.

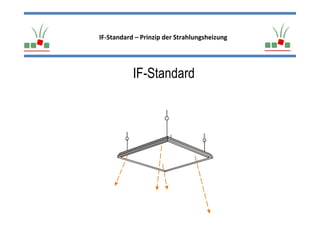

IF-Standard – Prinzip der Strahlungsheizung




           IF-Standard

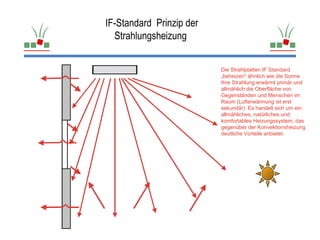

IF-Standard Prinzip der
  Strahlungsheizung


                          Die Strahlplatten IF Standard
                          „beheizen“ ähnlich wie die Sonne.
                          Ihre Strahlung erwärmt primär und
                          allmählich die Oberfläche von
                          Gegenständen und Menschen im
                          Raum (Lufterwärmung ist erst
                          sekundär). Es handelt sich um ein
                          allmähliches, natürliches und
                          komfortables Heizungssystem, das
                          gegenüber der Konvektionsheizung
                          deutliche Vorteile anbietet.

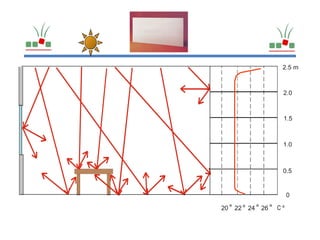

2.5 m



                      2.0



                      1.5



                      1.0



                      0.5


                       0

20 º 22 º 24 º 26 º

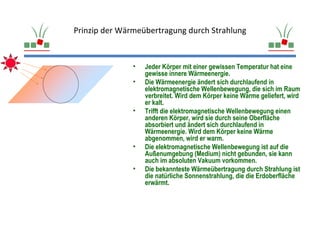

Prinzip der Wärmeübertragung durch Strahlung


               •   Jeder Körper mit einer gewissen Temperatur hat eine
                   gewisse innere Wärmeenergie.
               •   Die Wärmeenergie ändert sich durchlaufend in
                   elektromagnetische Wellenbewegung, die sich im Raum
                   verbreitet. Wird dem Körper keine Wärme geliefert, wird
                   er kalt.
               •   Trifft die elektromagnetische Wellenbewegung einen
                   anderen Körper, wird sie durch seine Oberfläche
                   absorbiert und ändert sich durchlaufend in
                   Wärmeenergie. Wird dem Körper keine Wärme
                   abgenommen, wird er warm.
               •   Die elektromagnetische Wellenbewegung ist auf die
                   Außenumgebung (Medium) nicht gebunden, sie kann
                   auch im absoluten Vakuum vorkommen.
               •   Die bekannteste Wärmeübertragung durch Strahlung ist
                   die natürliche Sonnenstrahlung, die die Erdoberfläche
                   erwärmt.

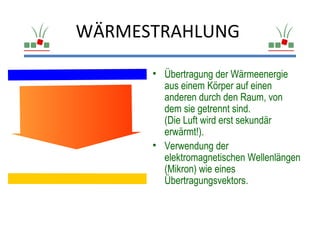

WÄRMESTRAHLUNG

      • Übertragung der Wärmeenergie
        aus einem Körper auf einen
        anderen durch den Raum, von
        dem sie getrennt sind.
        (Die Luft wird erst sekundär
        erwärmt!).
      • Verwendung der
        elektromagnetischen Wellenlängen
        (Mikron) wie eines
        Übertragungsvektors.

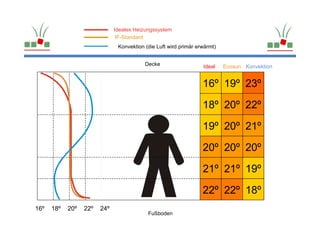

Ideales Heizungssystem
                               IF-Standard
                               Konvektion (die Luft wird primär erwärmt)


                                          Decke                   Ideal    Ecosun Konvektion


                                                                  16º 19º 23º

                                                                  18º 20º 22º

                                                                  19º 20º 21º

                                                                  20º 20º 20º

                                                                  21º 21º 19º

                                                                  22º 22º 18º
16º   18º   20º   22º   24º
                                           Fußboden
IF-Standard Spezifikationen
Platte IF-Standard mit niedriger Temperatur




            •   Oberflächentemperatur der Strahlfläche 80 – 95°C.
            •   Leistungsreihe – 100 - 850 W
            •   IP Klasse: IP44 (IF), IP20 (IFG)
            •   Spannung 230 V
            •   universale Ausführung für Decken- und
                Wandmontage
            •   Sie kann auch in Kassettenuntersichte installiert
                werden.

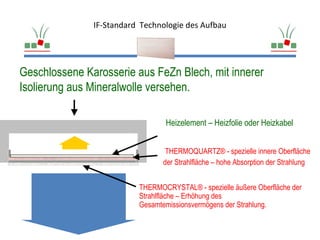

IF-Standard Technologie des Aufbau




Geschlossene Karosserie aus FeZn Blech, mit innerer
Isolierung aus Mineralwolle versehen.

                                 Heizelement – Heizfolie oder Heizkabel


                                 THERMOQUARTZ® - spezielle innere Oberfläche
                                 der Strahlfläche – hohe Absorption der Strahlung


                          THERMOCRYSTAL® - spezielle äußere Oberfläche der
                          Strahlfläche – Erhöhung des
                          Gesamtemissionsvermögens der Strahlung.

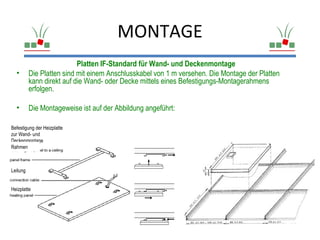

MONTAGE
                           Platten IF-Standard für Wand- und Deckenmontage
  •       Die Platten sind mit einem Anschlusskabel von 1 m versehen. Die Montage der Platten
          kann direkt auf die Wand- oder Decke mittels eines Befestigungs-Montagerahmens
          erfolgen.

  •       Die Montageweise ist auf der Abbildung angeführt:

Befestigung der Heizplatte
zur Wand- und
Deckenmontage
Rahmen



Leitung


Heizplatte
