- 1. E-SAR: ein flugzeuggestütztesabbildendes Radar zur Vorbereitung zukünftiger satellitengestützter Radarsensoren und deren Anwendung Abteilung SAR-Technologie Institut für Hochfrequenztechnik und Radarsysteme Oberpfaffenhofen, 24. Oktober 2004 trum für Luft- und Raumfahrt e.V. Folie 1 Institut für Hochfrequenztechnik und Rada
- 2. Beispiel: TerraSAR-X trum fürLuft- und Raumfahrt e.V. Folie 2 Institut für Hochfrequenztechnik und Rada
- 3. Prinzip des Radarmit Synthetischer Apertur (SAR) Punktziel Antennenö ffnung fü reale Apertur r Flug- richtung SAR Sensor Zweiweg Antennen Diagramm empfangenes Signal Phasen Korrekturen Kohä rente Summation SAR Detektion Prozessor Faltung Punktzielantwort Auflösung bei synthetischer Apertur trum für Luft- und Raumfahrt e.V. Folie 3 Institut für Hochfrequenztechnik und Rada

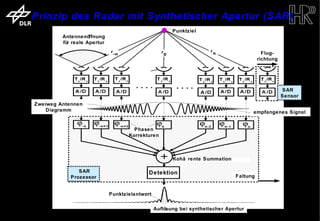

- 4. Prinzip des Radarmit Synthetischer Apertur (SAR) Punktziel Antennenöffnung fü reale Apertur r SAR Tx / Rx Tx / Rx Tx / Rx Tx / Rx Tx / Rx Tx / Rx Tx / Rx Sensor A/ D A/ D A/ D A/ D A/ D A/ D A/ D Flug- richtung Zweiweg Antennen Diagramm empfangenes Signal Phasen Korrekturen Kohä rente Summation SAR Detektion Prozessor Faltung Punktzielantwort Auflösung bei synthetischer Apertur trum für Luft- und Raumfahrt e.V. Folie 4 Institut für Hochfrequenztechnik und Rada

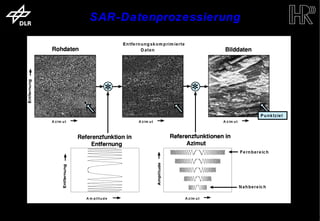

- 5. SAR-Datenprozessierung trum für Luft-und Raumfahrt e.V. Folie 5 Institut für Hochfrequenztechnik und Rada

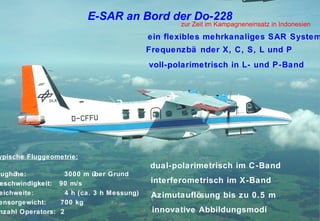

- 6. E-SAR an Bordder Do-228 zur Zeit im Kampagneneinsatz in Indonesien ein flexibles mehrkanaliges SAR System Frequenzbä nder X, C, S, L und P voll-polarimetrisch in L- und P-Band ypische Fluggeometrie: dual-polarimetrisch im C-Band lughöhe: 3000 m über Grund eschwindigkeit: 90 m/s interferometrisch im X-Band eichweite: 4 h (ca. 3 h Messung) Azimutauflösung bis zu 0.5 m ensorgewicht: 700 kg nzahl Operators: 2 innovative Abbildungsmodi trum für Luft- und Raumfahrt e.V. Folie 6 Institut für Hochfrequenztechnik und Rada

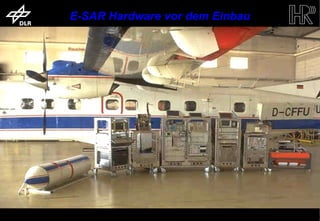

- 7. E-SAR Hardware vordem Einbau trum für Luft- und Raumfahrt e.V. Folie 7 Institut für Hochfrequenztechnik und Rada
- 8. Vermessung und Einbauder P-Band Antenne Flugtests: - flugtechnisch - sicherheitstechnisch - radartechnisch Vermessung an der DLR-Antennenmessanlage (AMA) Einbau mit Windabweiser am Flugzeug trum für Luft- und Raumfahrt e.V. Folie 8 Institut für Hochfrequenztechnik und Rada
- 9. E-SAR Einsatzgebiete Einsatzgebiete der letzten 5 Jahre Einsatzgebiete 2004 in Planung fü 2005 r trum für Luft- und Raumfahrt e.V. Folie 9 Institut für Hochfrequenztechnik und Rada
- 10. E-SAR Einsatzgebiete inEuropa 2003-2004 Gletscherbefliegung- Svartisen Stadtsignaturen, Lilleström Waldhöhenbestimmung, Finnland Landwirtschaft, Wendy Windstä rkekarten, Horns Rev, Dä nemark Verkehrsdatenerfassung, Oberpfaffenhofen Waldhöhenbestimmung, Salzburger Land Gletscherbefliegung - Aletsch Schneekartierung, Totes Gebirge & Kühtai Landwirtschaft, Lerma Waldhöhenbestimmung, Corridor Landwirtschaft, Barrax trum für Luft- und Raumfahrt e.V. Folie 10 Institut für Hochfrequenztechnik und Rada
- 11. Landwirtschaft – Barrax- 2003 Radarbild L-Band (3 Polarisationen) Konzeption der Orbiteigenschaften zukünftiger Radar-Satelliten der ESA Untersuchungen zur temporalen Stabilitä t der Rückstreueigenschaften landwirtschaftlicher Nutzflä chen Unterauftragnehmer für im Auftrag der ML-Klassifikation basierend auf L-HH und X-VV Rotierende Bewä sserungsanlagen trum für Luft- und Raumfahrt e.V. Folie 11 Institut für Hochfrequenztechnik und Rada
- 12. Gletscherbefliegung – Svartisen- 2003 Bestimmung des Gelä ndemodells eines Gletschergebietes der Grö 10 km mal 10 km. ße Demonstration der interferometrischen Radartechnik zum Monitoring des Schneevolumens. Modellierung der zu erwartenden Abflussmenge -> Kraftwerksauslegung Zoom • Datenaufzeichnung und Berechnung des Gelä ndemodells im Auftrag von NORUT IT, Norwegen, 2003 trum für Luft- und Raumfahrt e.V. Folie 12 Institut für Hochfrequenztechnik und Rada

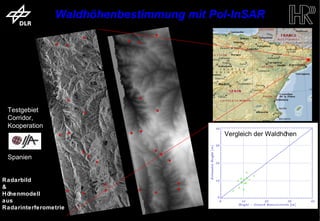

- 13. Waldhöhenbestimmung mit Pol-InSAR Testgebiet Corridor, Kooperation Vergleich der Waldhöhen Spanien Radarbild & Höhenmodell aus Radarinterferometrie trum für Luft- und Raumfahrt e.V. Folie 13 Institut für Hochfrequenztechnik und Rada
- 14. Einsatzgebiete in Deutschland Landwirtschaft, Siek &Neetzow Urbane Strukturen, Mannheim Aktualisierung Waldhöhenbestimmung, Fichtelgebirge, Landnutzung, Bayerischen Wald und Traunstein Ehingen Verkehrsdatenerfassung Oberpfaffenhofen trum für Luft- und Raumfahrt e.V. Folie 14 Institut für Hochfrequenztechnik und Rada

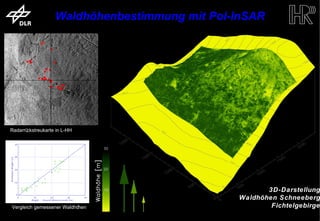

- 15. Waldhöhenbestimmung mit Pol-InSAR Radarrückstreukarte in L-HH 3D-Darstellung Waldhöhen Schneeberg Vergleich gemessener Waldhöhen Fichtelgebirge trum für Luft- und Raumfahrt e.V. Folie 15 Institut für Hochfrequenztechnik und Rada

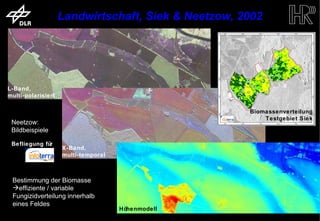

- 16. Landwirtschaft, Siek &Neetzow, 2002 L-Band, multi-polarisiert Biomassenverteilung Testgebiet Siek Neetzow: Bildbeispiele Befliegung für X-Band, multi-temporal Bestimmung der Biomasse effiziente / variable Fungizidverteilung innerhalb eines Feldes Höhenmodell trum für Luft- und Raumfahrt e.V. Folie 16 Institut für Hochfrequenztechnik und Rada
- 17. Aktualisierung der Landnutzung– Ehingen 2001 Befliegung für Datenauswertung E-SAR Daten überlagert mit Katasterinformation aus ATKIS Landnutzungsklassen Agrarflä chen und Grasland trum für Luft- und Raumfahrt e.V. Folie 17 Institut für Hochfrequenztechnik und Rada
