test 34mb wo animations
- 1. Institut für Hochfrequenztechnikund Radarsysteme Abteilung SAR-Technologie - Flugzeug-SAR - Folien Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

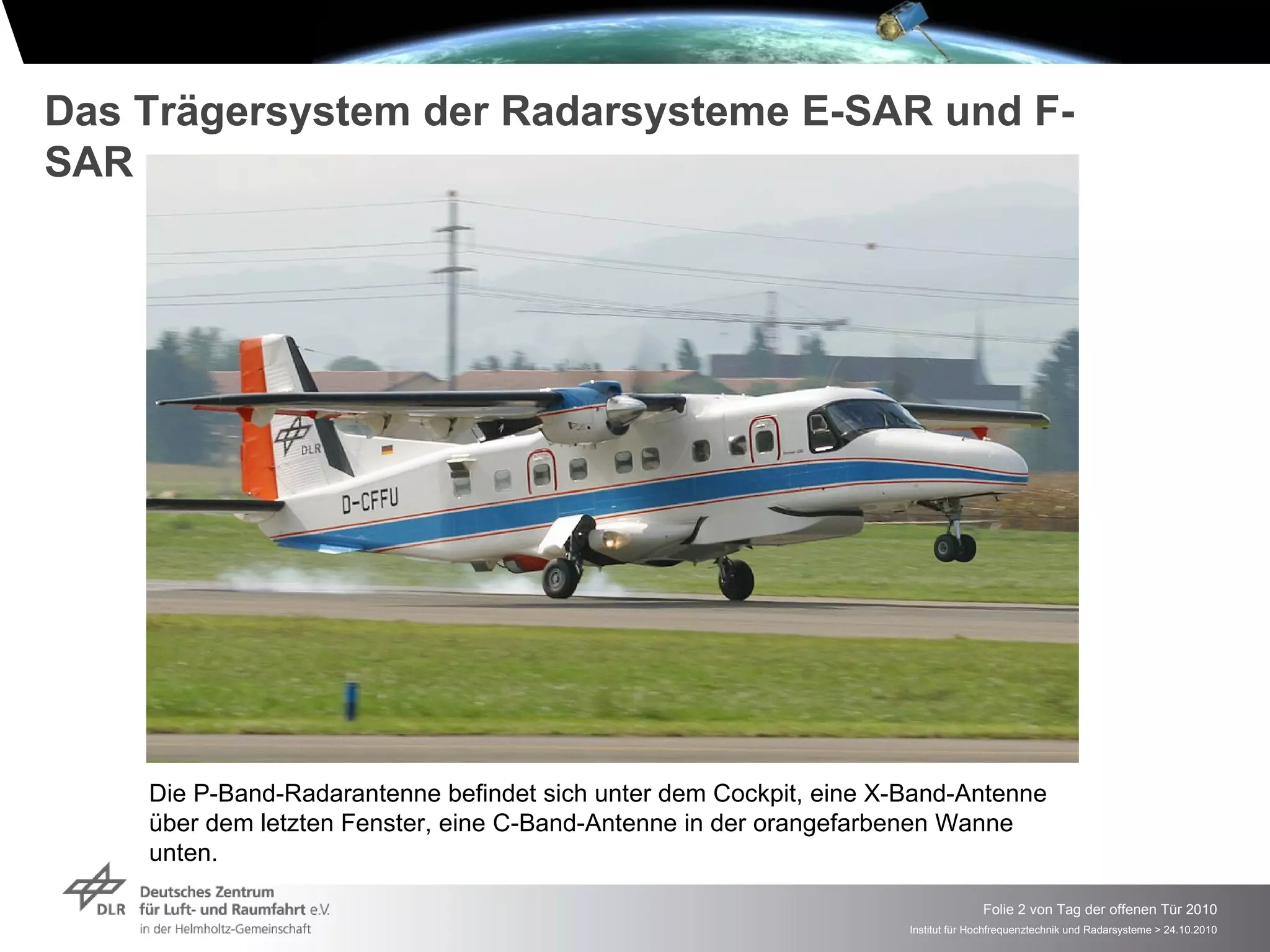

- 2. Das Trägersystem derRadarsysteme E-SAR und F- SAR Die P-Band-Radarantenne befindet sich unter dem Cockpit, eine X-Band-Antenne über dem letzten Fenster, eine C-Band-Antenne in der orangefarbenen Wanne unten. Folie 2 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

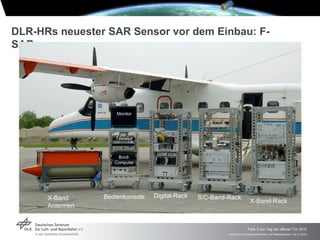

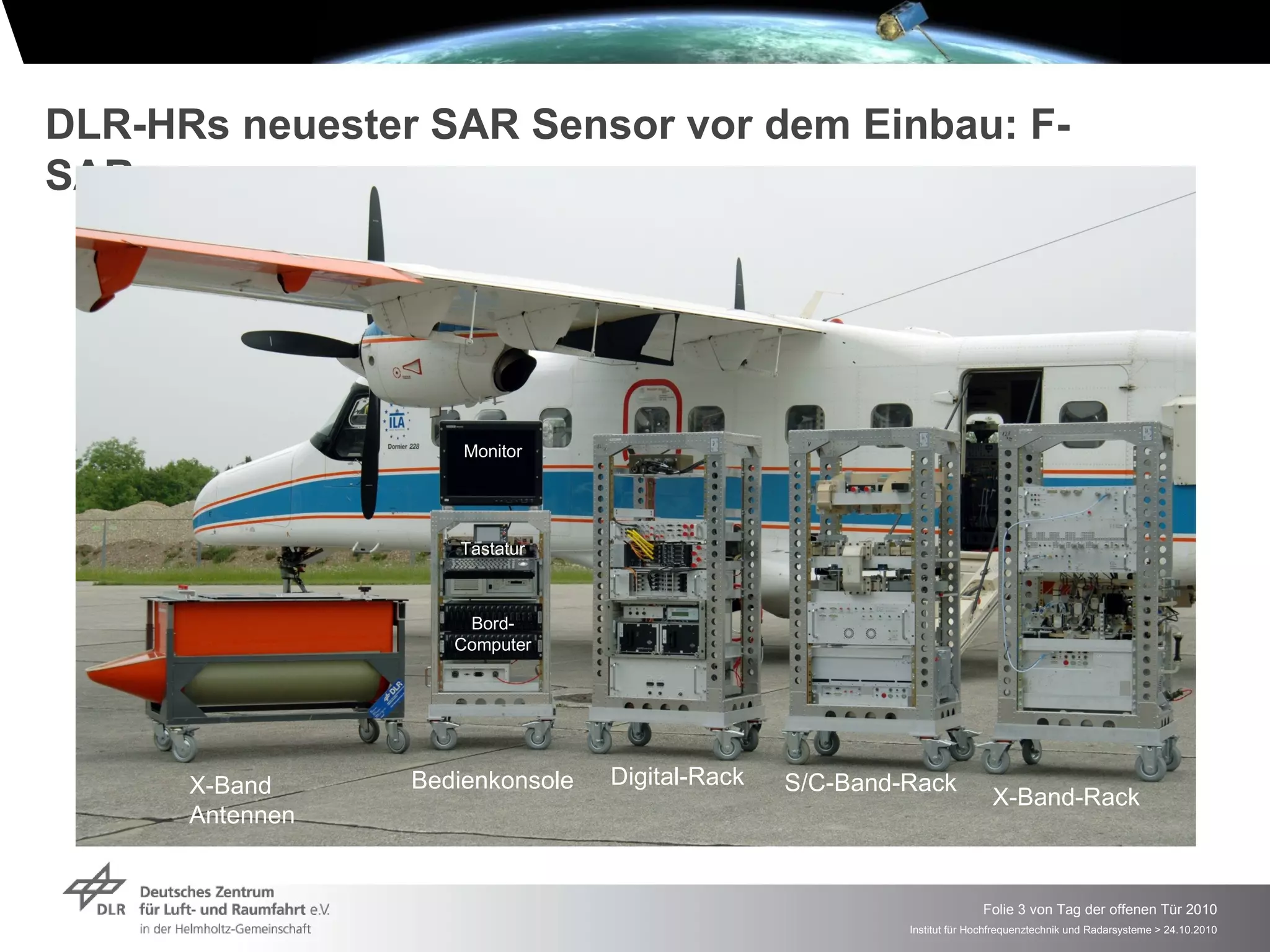

- 3. DLR-HRs neuester SARSensor vor dem Einbau: F- SAR Monitor Tastatur Bord- Computer X-Band Bedienkonsole Digital-Rack S/C-Band-Rack X-Band-Rack Antennen Folie 3 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

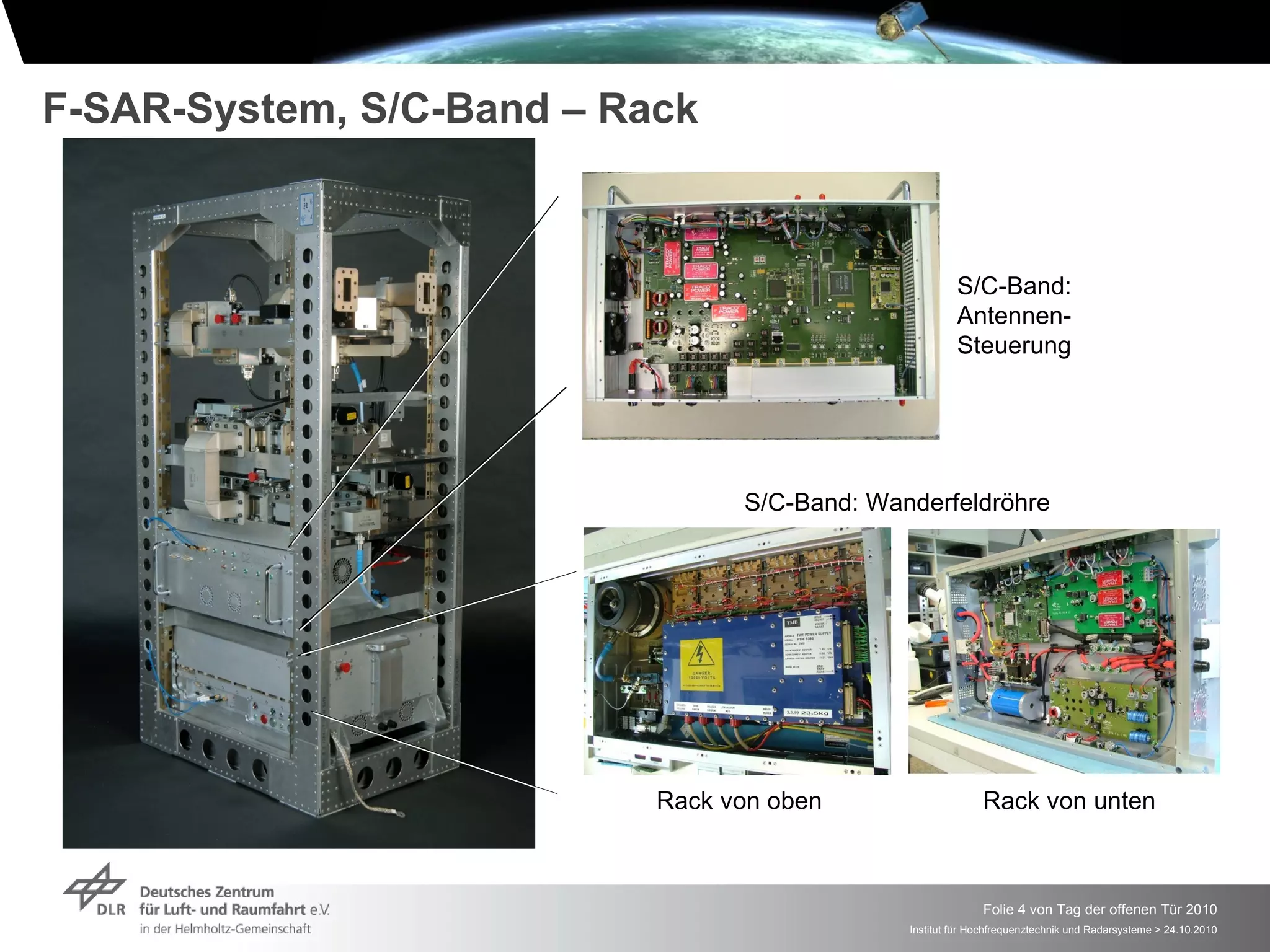

- 4. F-SAR-System, S/C-Band –Rack S/C-Band: Antennen- Steuerung S/C-Band: Wanderfeldröhre Rack von oben Rack von unten Folie 4 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

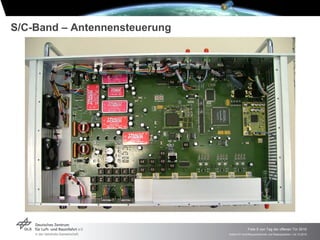

- 5. S/C-Band – Antennensteuerung Folie 5 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

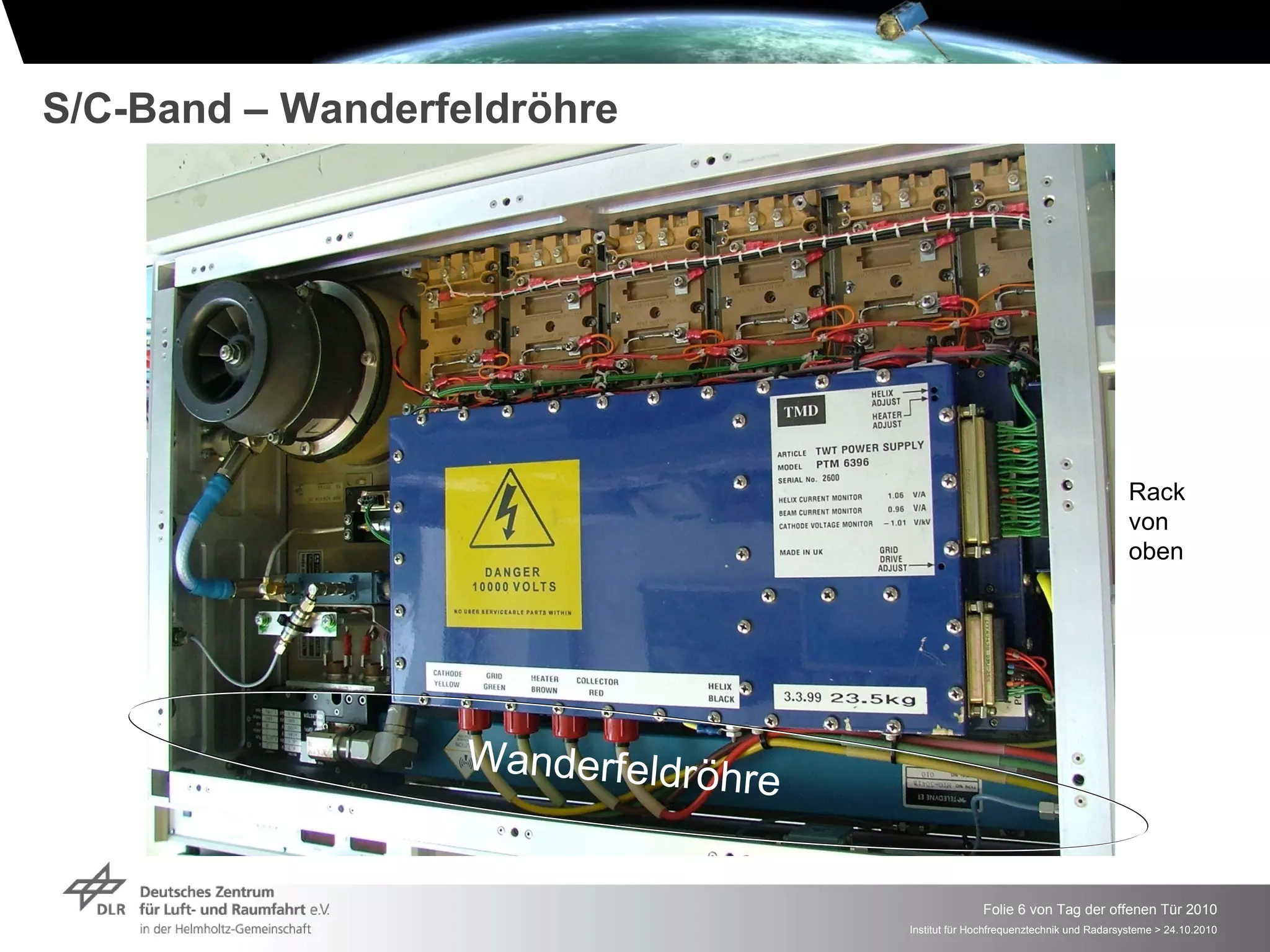

- 6. S/C-Band – Wanderfeldröhre Rack von oben Wanderfeldrö hre Folie 6 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

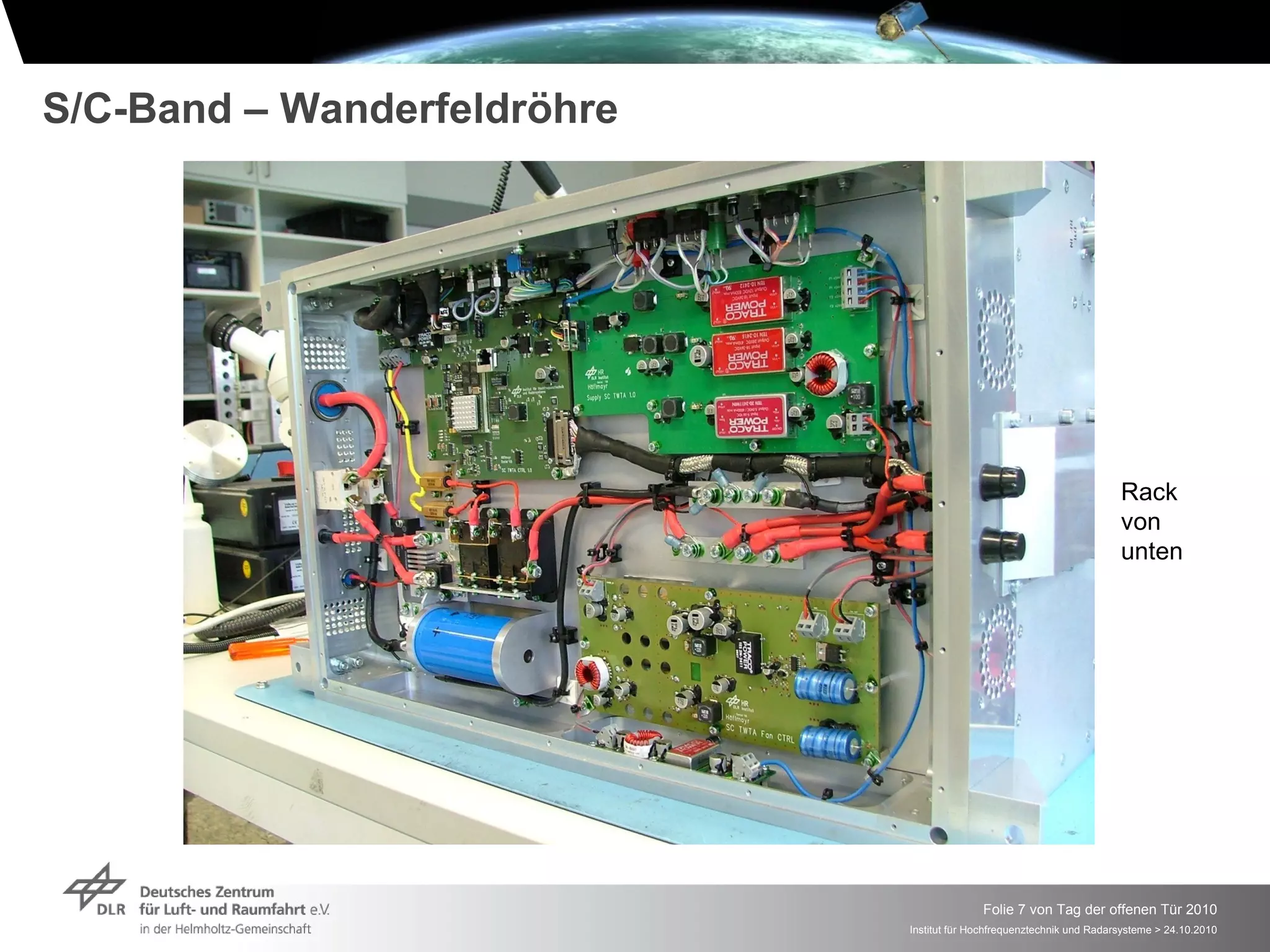

- 7. S/C-Band – Wanderfeldröhre Rack von unten Folie 7 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

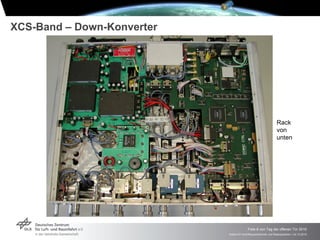

- 8. XCS-Band – Down-Konverter Rack von unten Folie 8 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010
- 9. Neuer F-SAR Antennenhalter Halter für X-,C-,S- und L-Band Antennen in der Flugerprobung Folie 9 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010
- 10. F-SAR im Einsatz F-SAR-Team beim ersten Flug des neuen F-SAR-Systems im Flugzeug (Do228) – Ein erfolgreicher Flug: Alle Mühe hat sich gelohnt! Folie 10 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

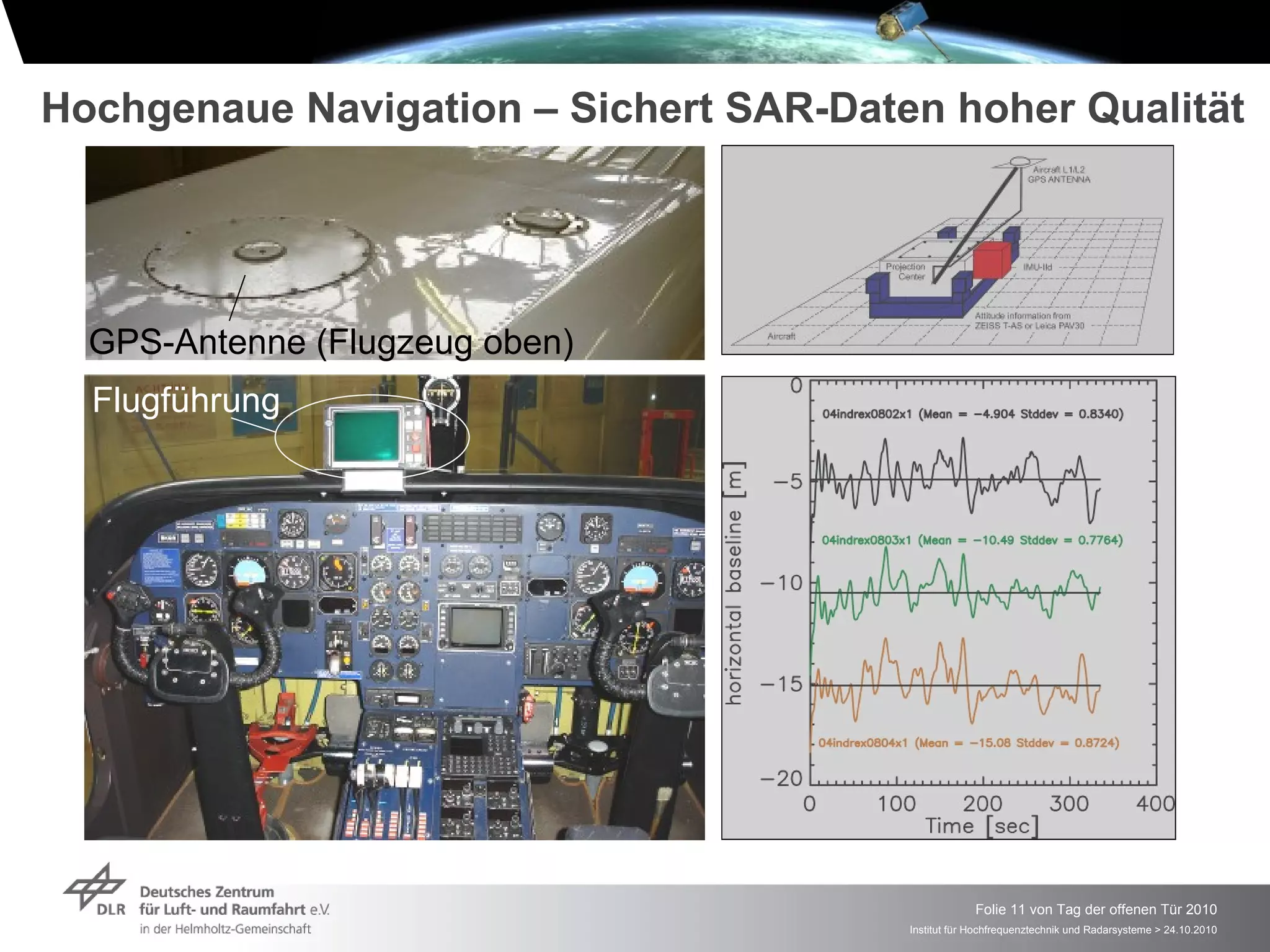

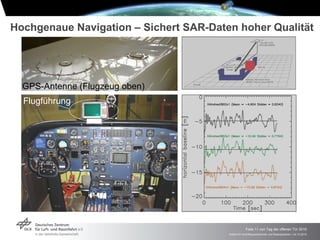

- 11. Hochgenaue Navigation –Sichert SAR-Daten hoher Qualität GPS-Antenne (Flugzeug oben) Flugführung Folie 11 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

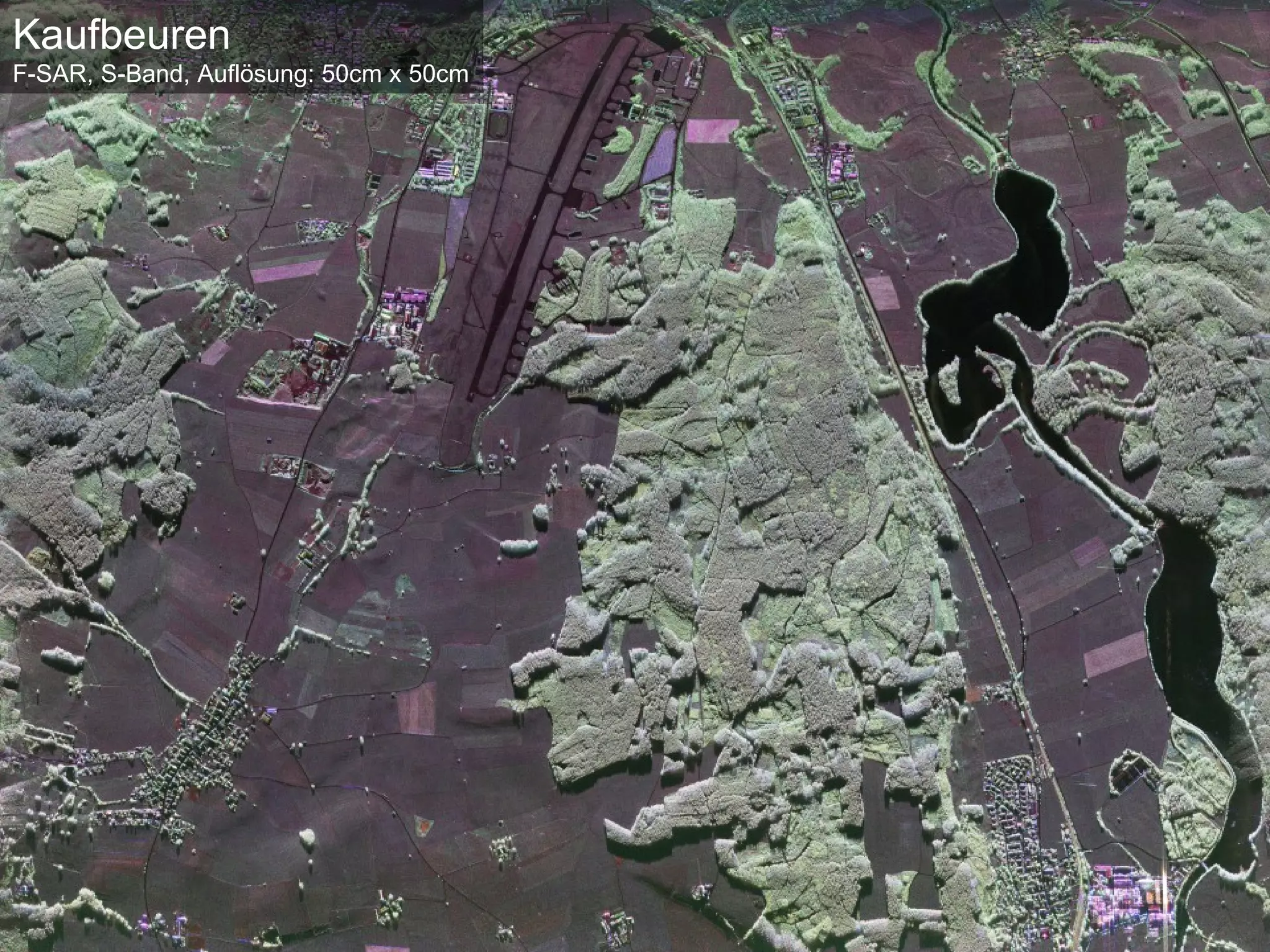

- 12. Kaufbeuren F-SAR, S-Band, Auflösung:50cm x 50cm Folie 12 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

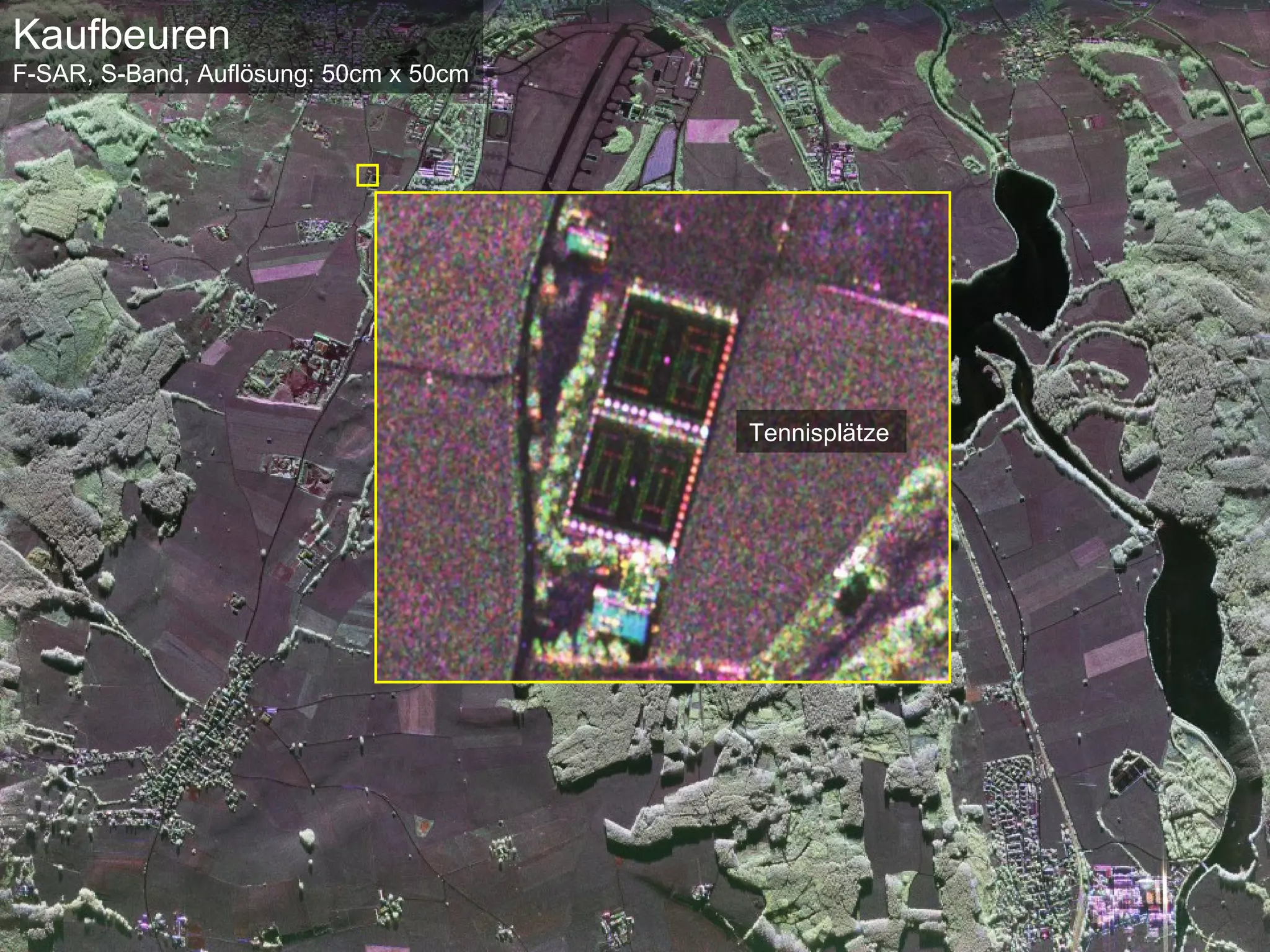

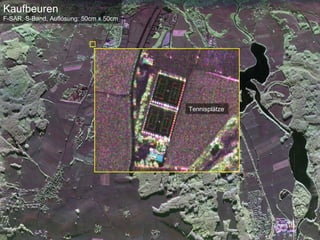

- 13. Kaufbeuren F-SAR, S-Band, Auflösung:50cm x 50cm Tennisplätze Folie 13 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

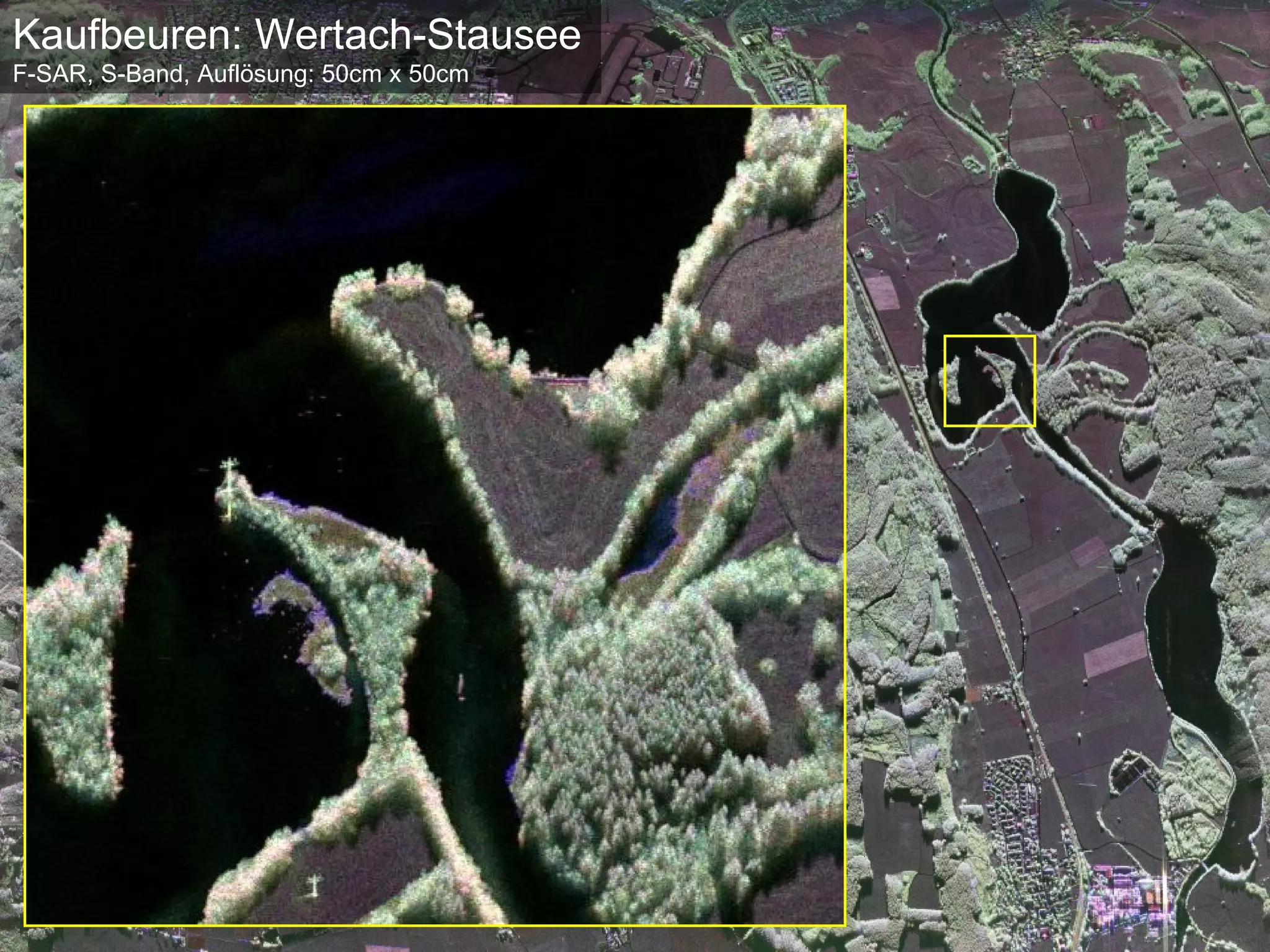

- 14. Kaufbeuren: Wertach-Stausee F-SAR, S-Band,Auflösung: 50cm x 50cm Folie 14 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

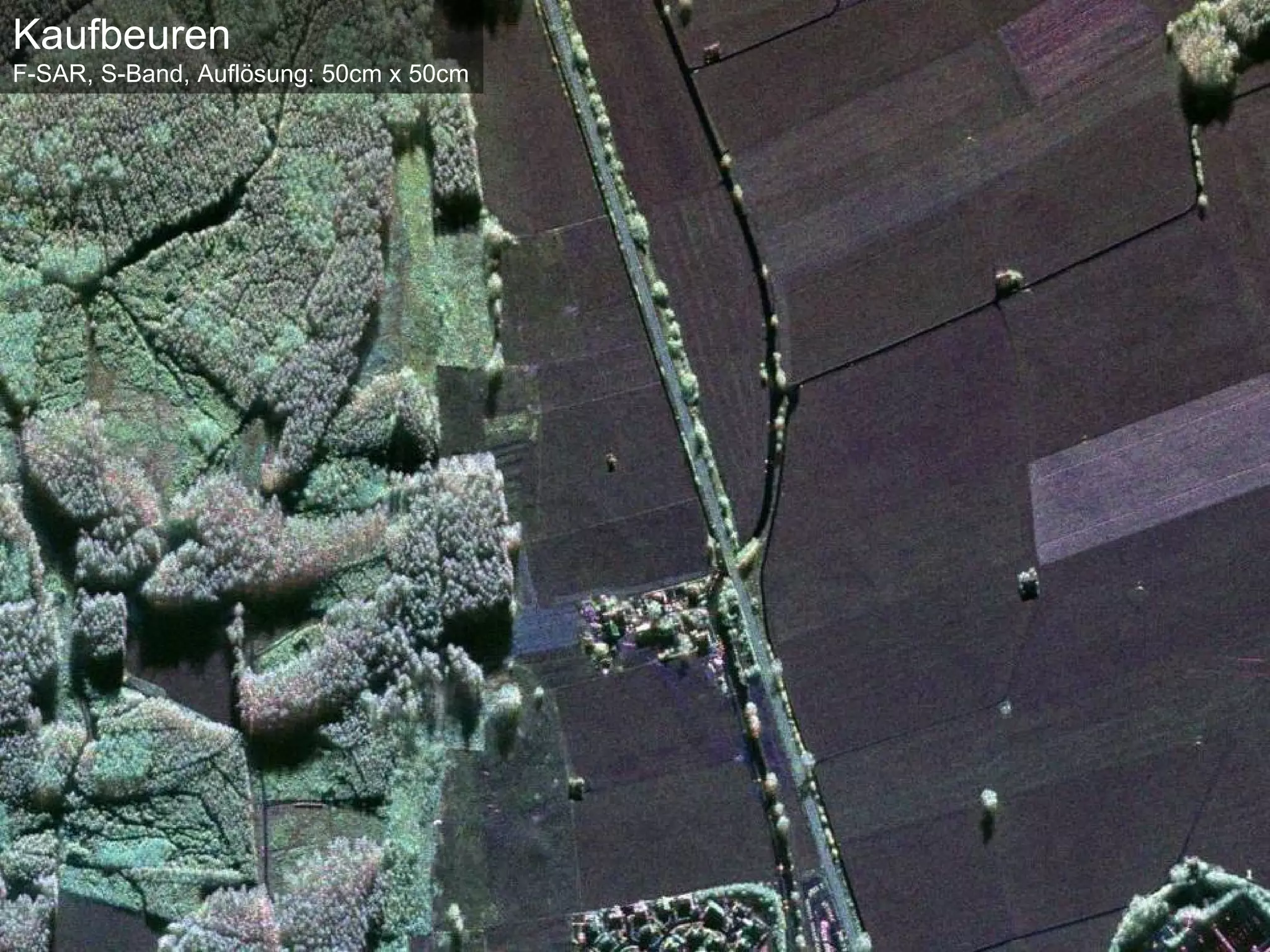

- 15. Kaufbeuren F-SAR, S-Band, Auflösung:50cm x 50cm Folie 15 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

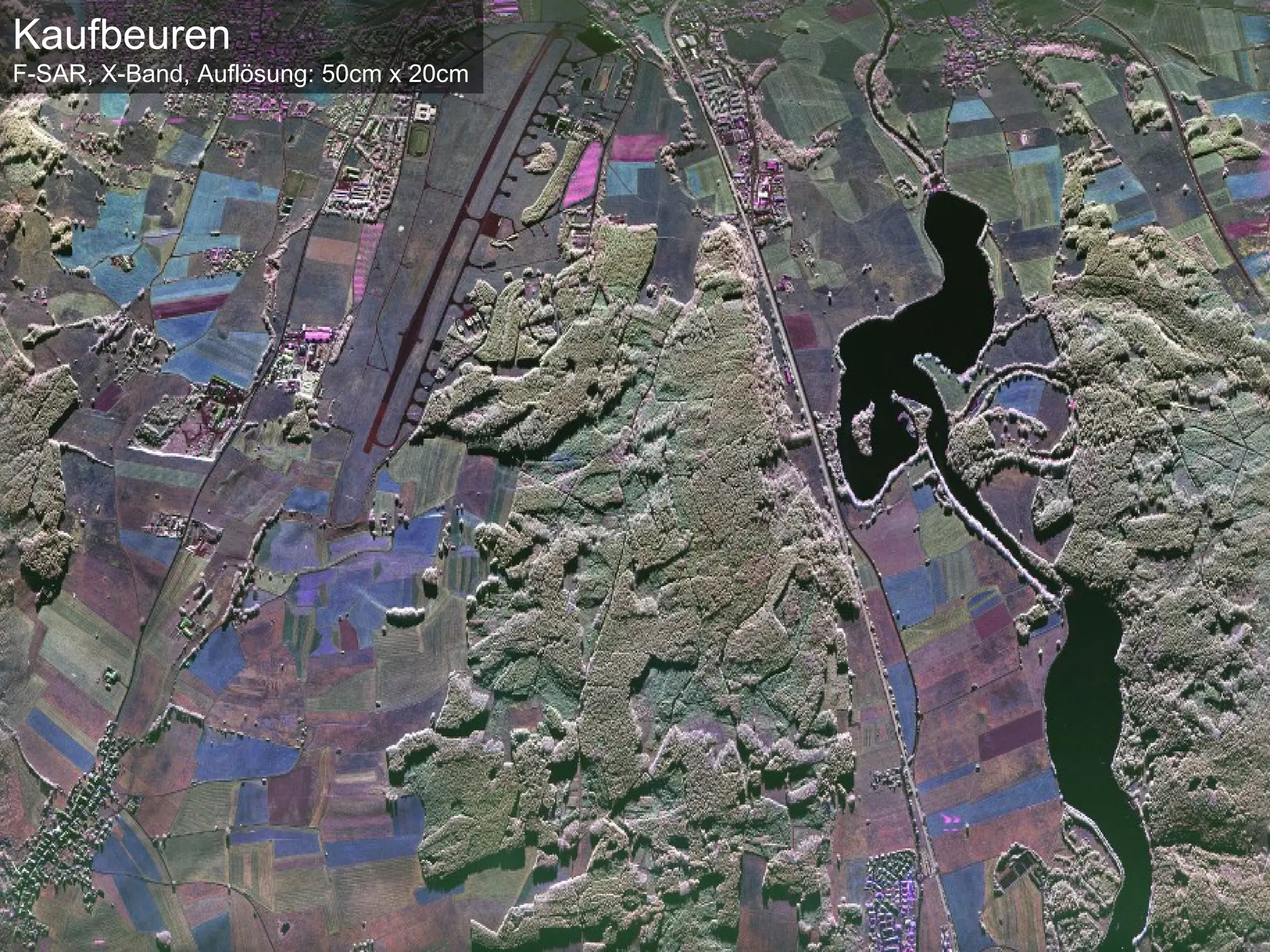

- 16. Kaufbeuren F-SAR, X-Band, Auflösung:50cm x 20cm Folie 16 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

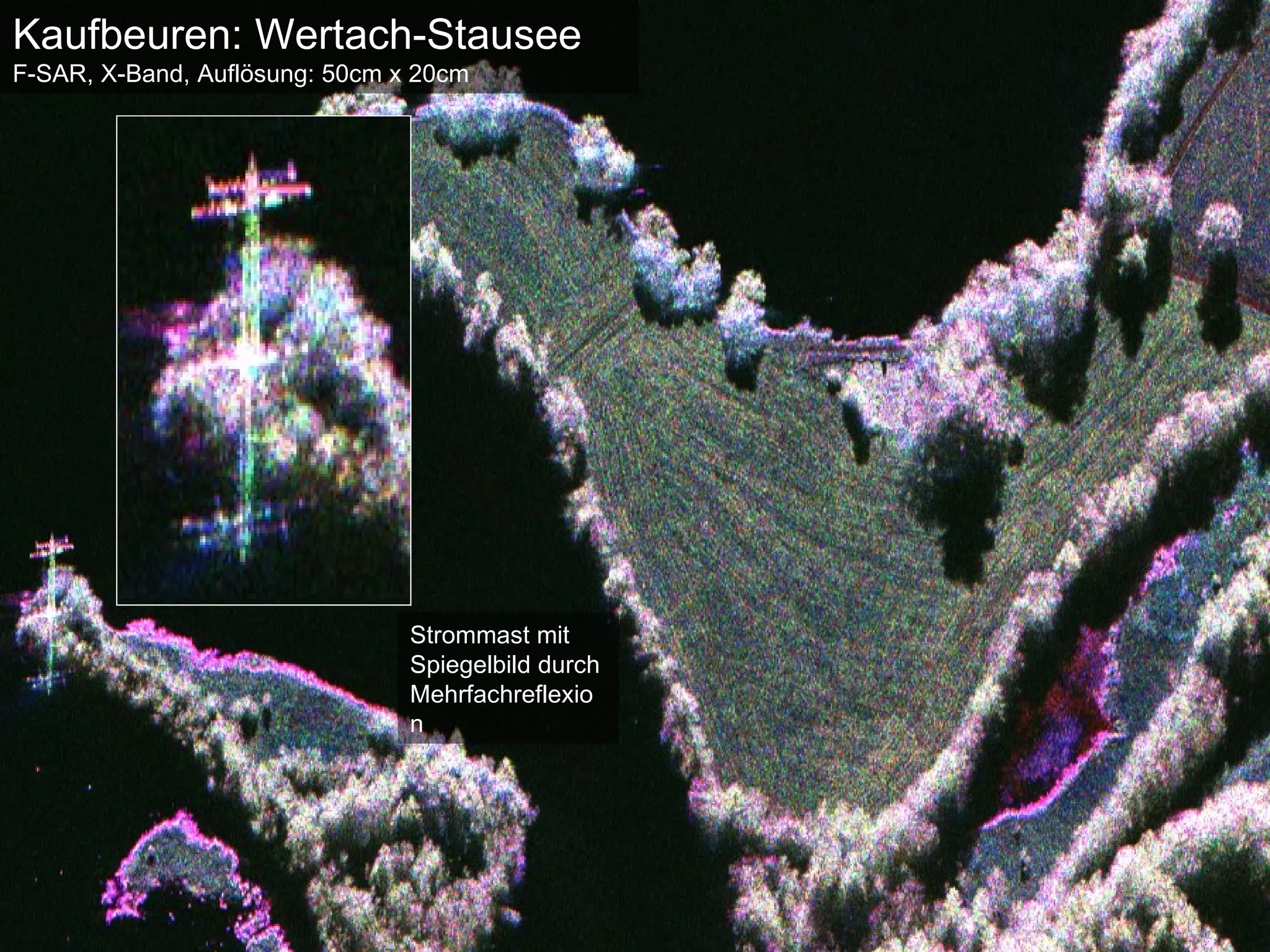

- 17. Kaufbeuren: Wertach-Stausee F-SAR, X-Band,Auflösung: 50cm x 20cm Strommast mit Spiegelbild durch Mehrfachreflexio n Folie 17 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

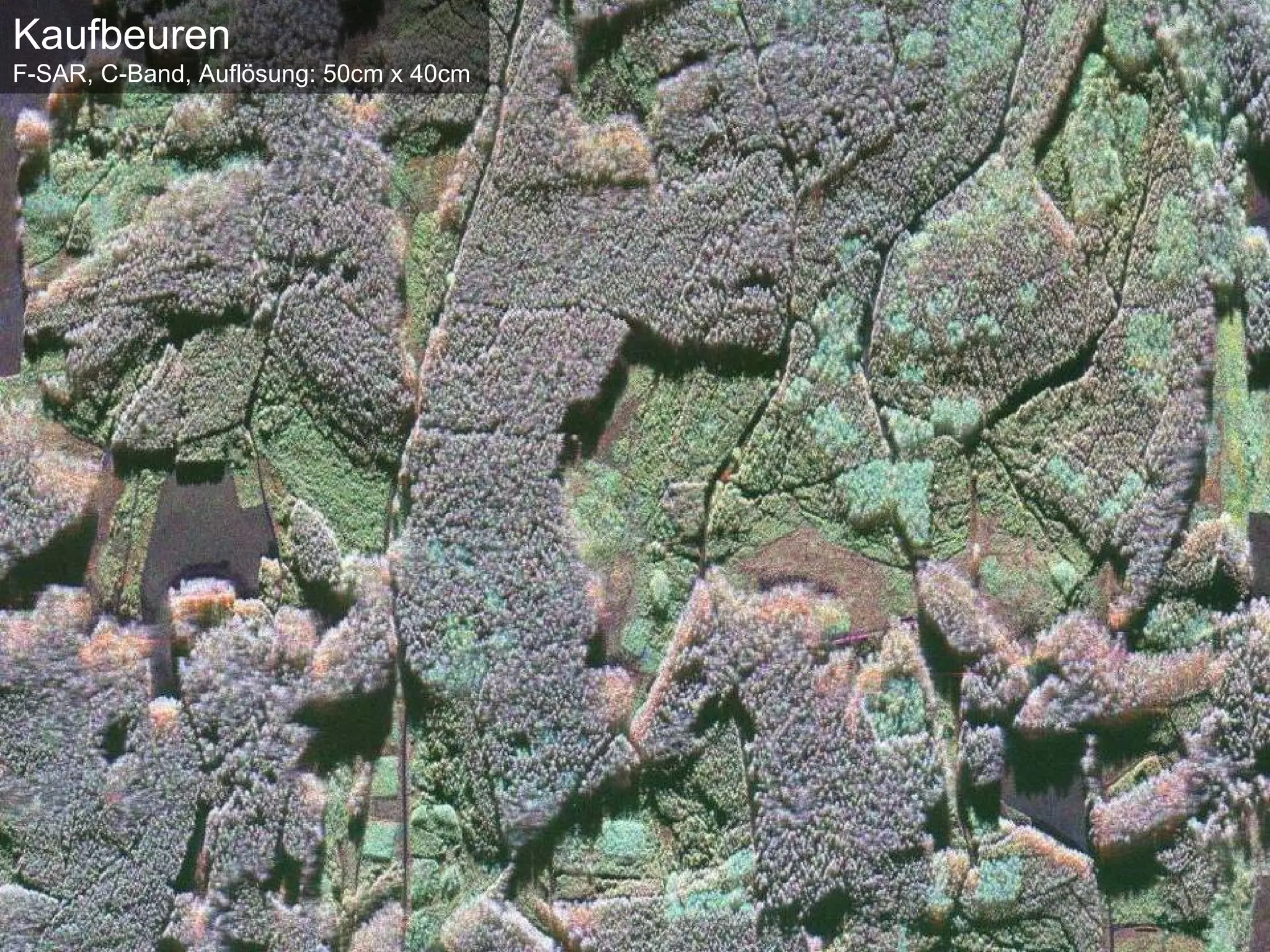

- 18. Kaufbeuren F-SAR, C-Band, Auflösung:50cm x 40cm Folie 18 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

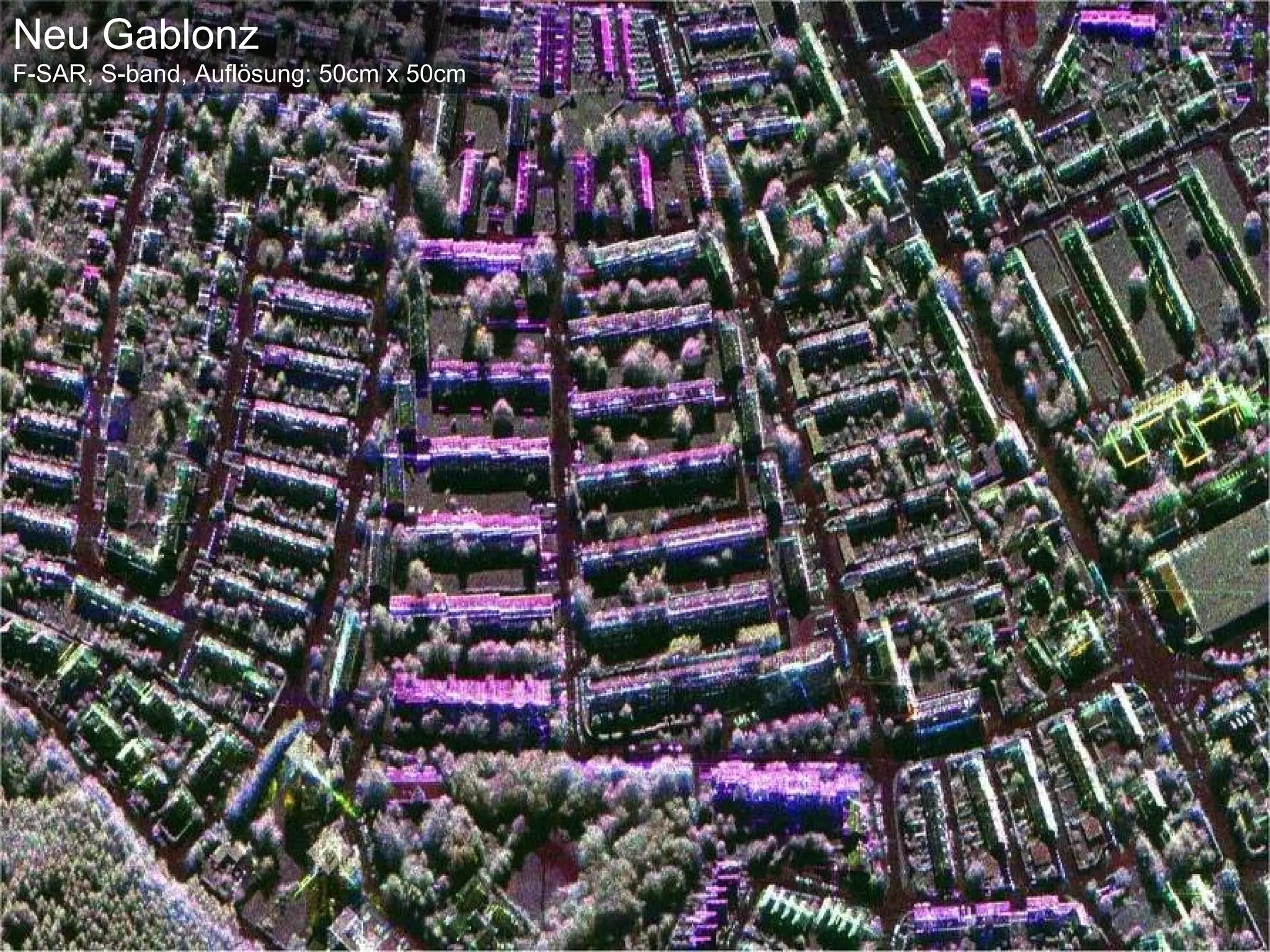

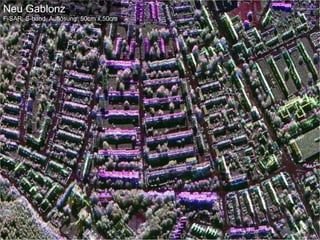

- 19. Neu Gablonz F-SAR, S-band,Auflösung: 50cm x 50cm Folie 19 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

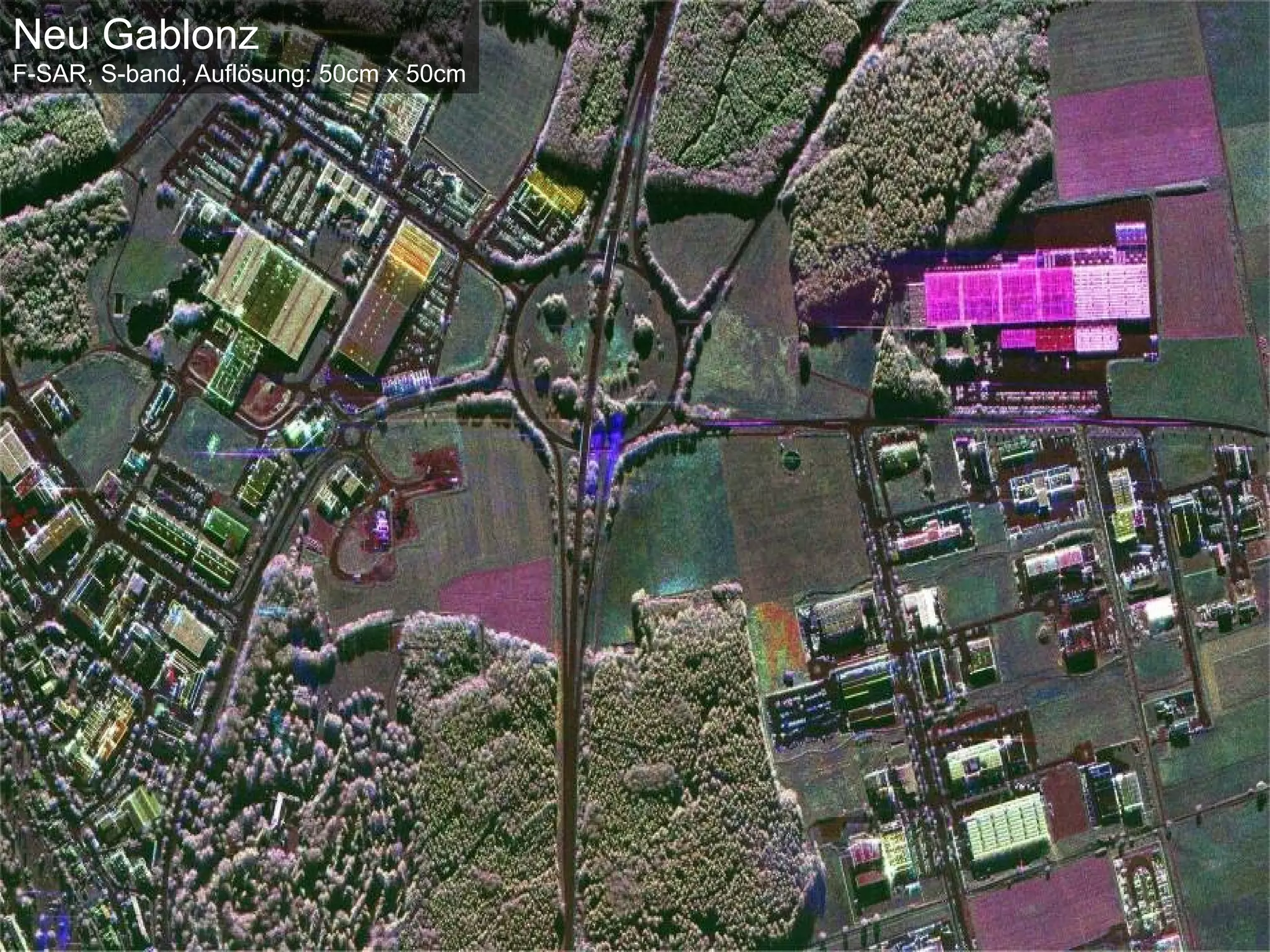

- 20. Neu Gablonz F-SAR, S-band,Auflösung: 50cm x 50cm Folie 20 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

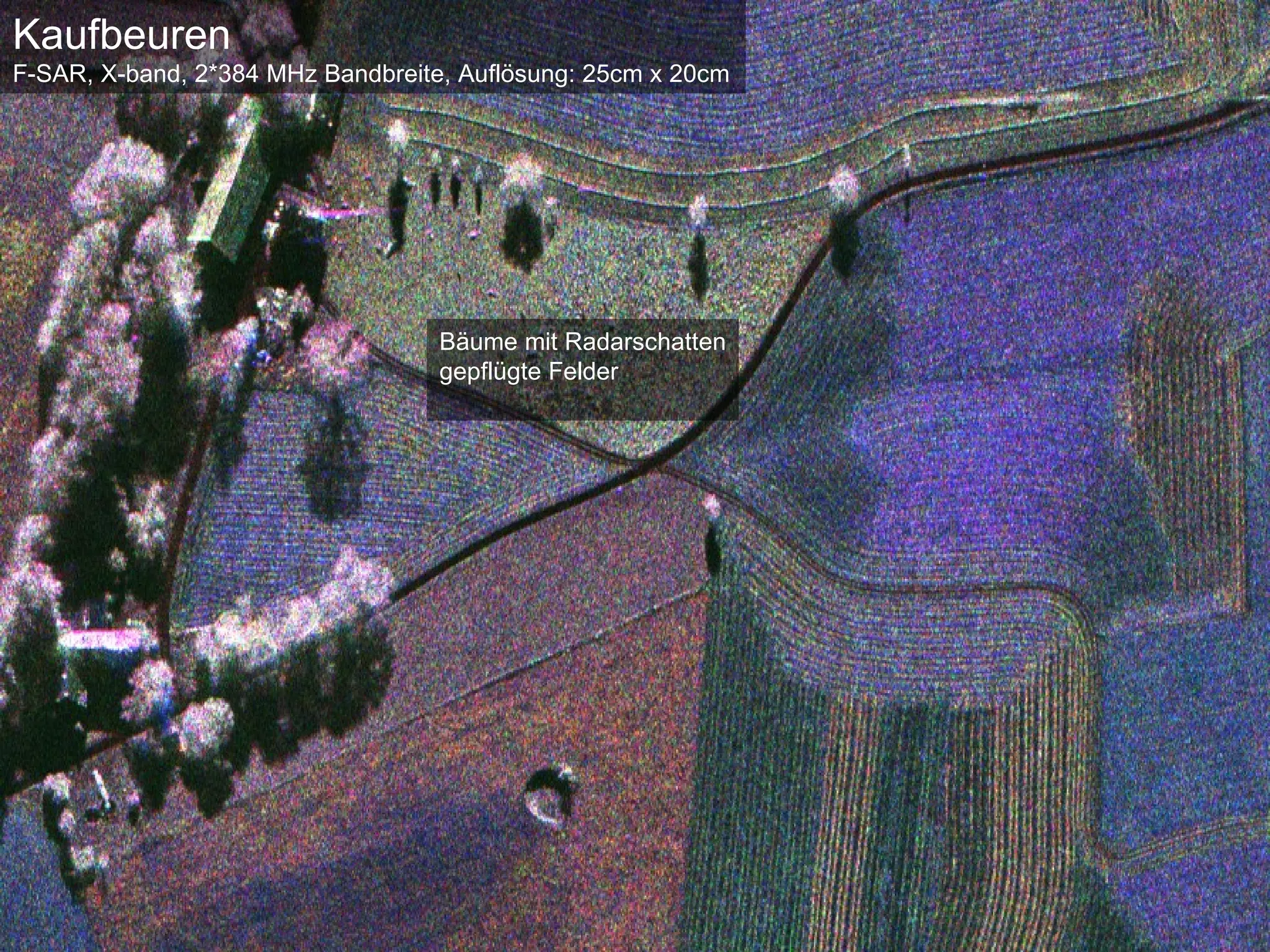

- 21. Kaufbeuren F-SAR, X-band, 2*384MHz Bandbreite, Auflösung: 25cm x 20cm Bäume mit Radarschatten gepflügte Felder Folie 21 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

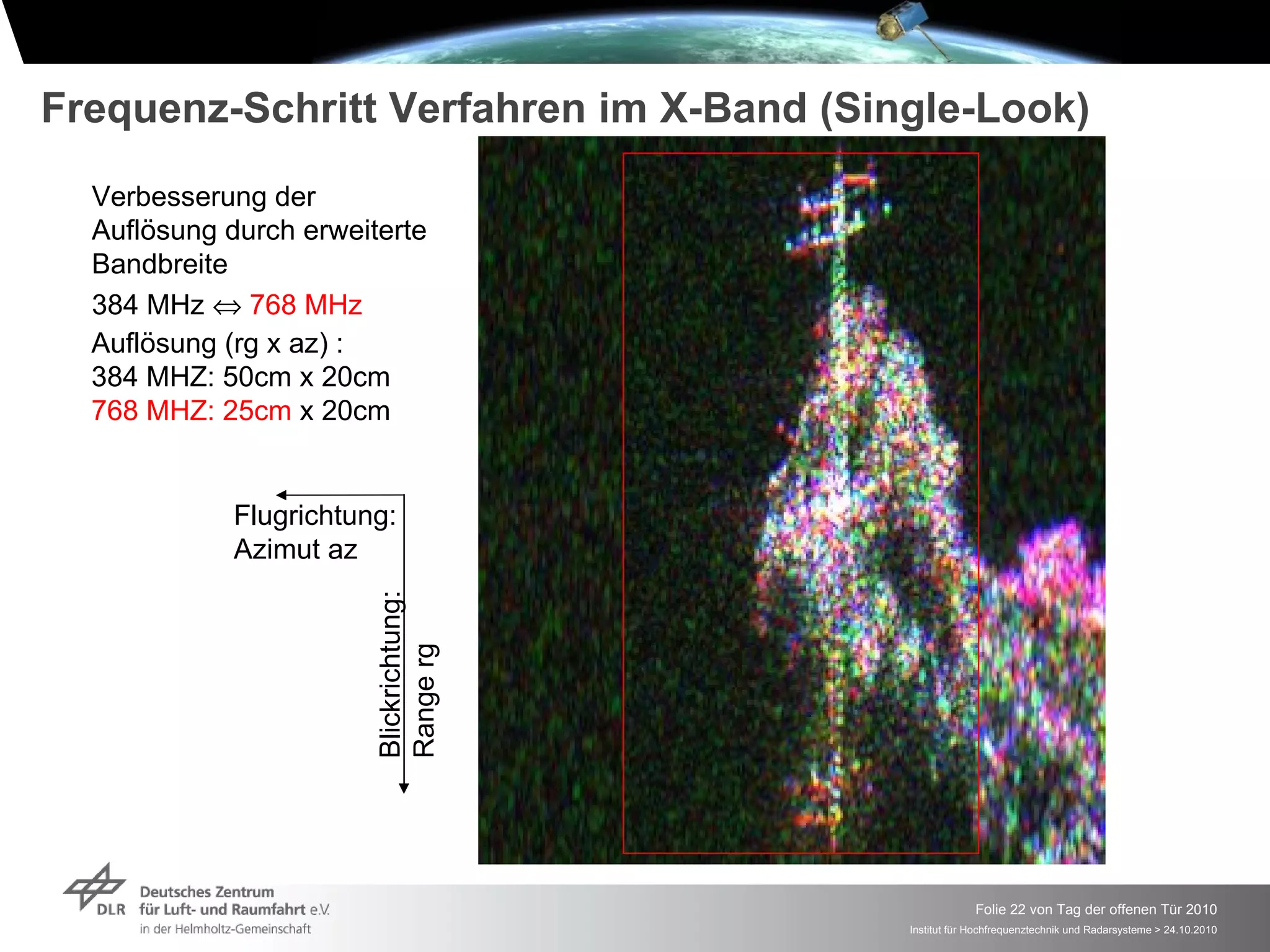

- 22. Frequenz-Schritt Verfahren imX-Band (Single-Look) Verbesserung der Auflösung durch erweiterte Bandbreite 384 MHz ⇔ 768 MHz Auflösung (rg x az) : 384 MHZ: 50cm x 20cm 768 MHZ: 25cm x 20cm Flugrichtung: Azimut az Blickrichtung: Range rg Folie 22 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

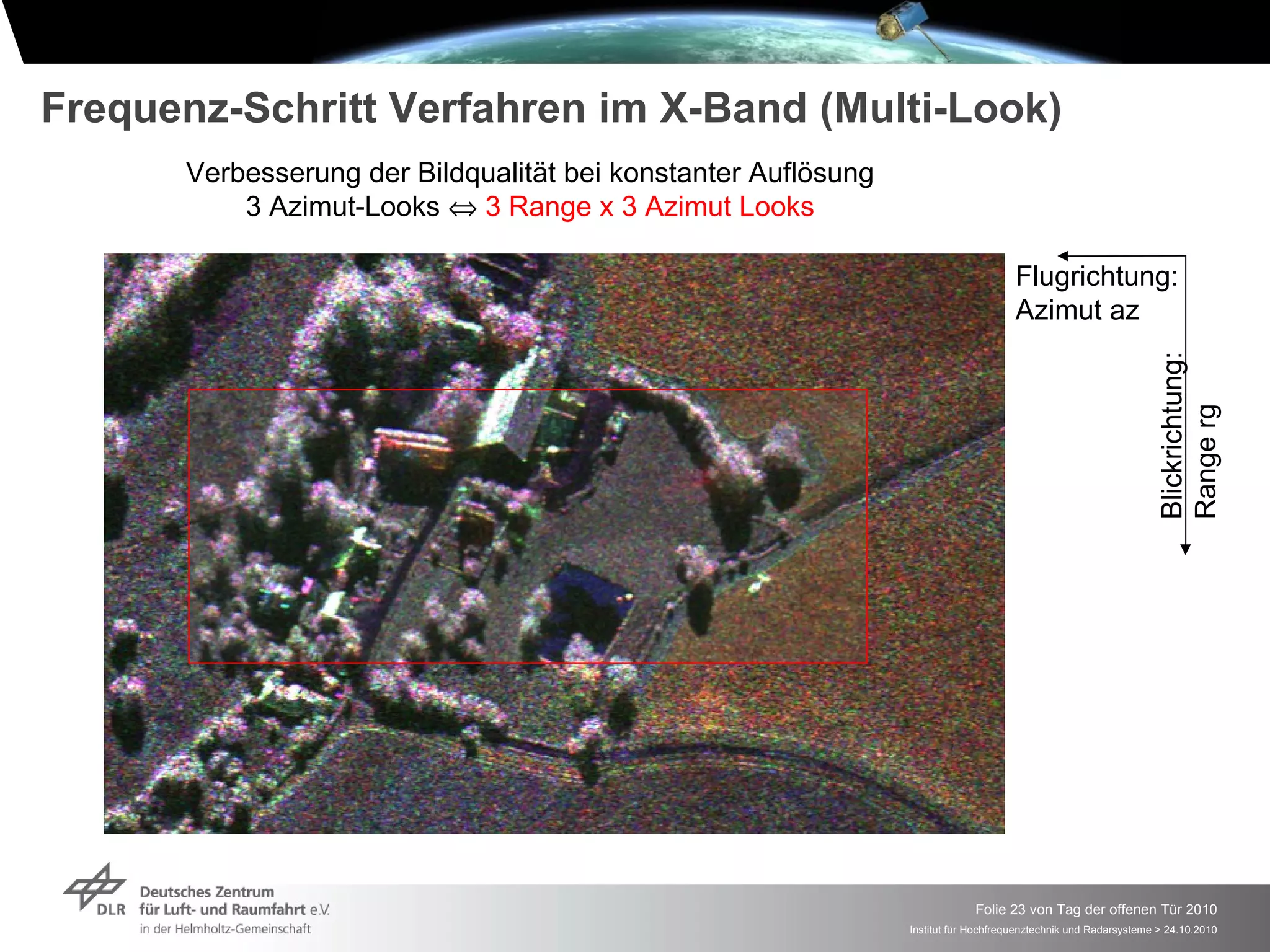

- 23. Frequenz-Schritt Verfahren imX-Band (Multi-Look) Verbesserung der Bildqualität bei konstanter Auflösung 3 Azimut-Looks ⇔ 3 Range x 3 Azimut Looks Flugrichtung: Azimut az Blickrichtung: Range rg Folie 23 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

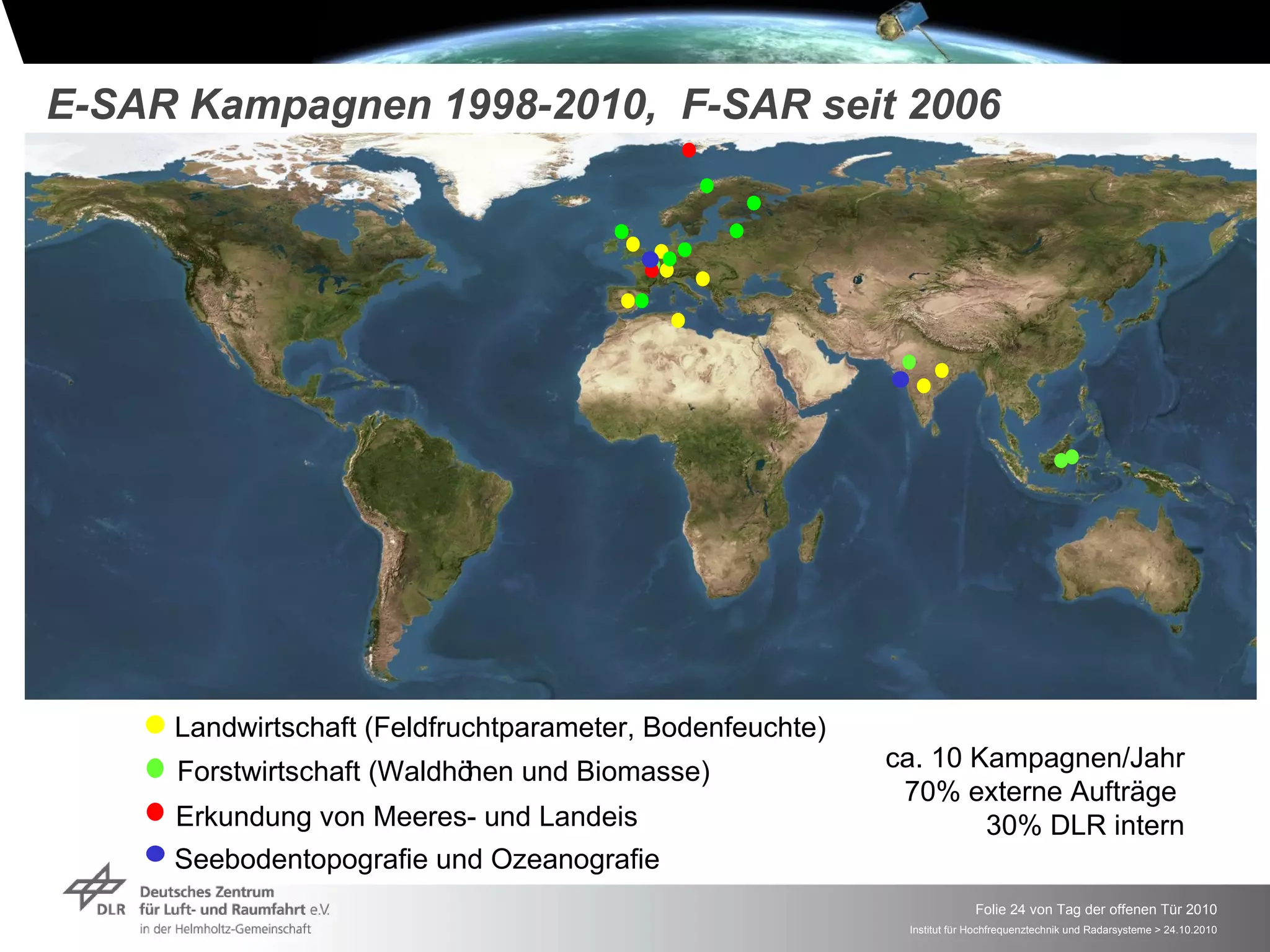

- 24. E-SAR Kampagnen 1998-2010,F-SAR seit 2006 Landwirtschaft (Feldfruchtparameter, Bodenfeuchte) Forstwirtschaft (Waldhöhen und Biomasse) ca. 10 Kampagnen/Jahr 70% externe Aufträge Erkundung von Meeres- und Landeis 30% DLR intern Seebodentopografie und Ozeanografie Folie 24 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

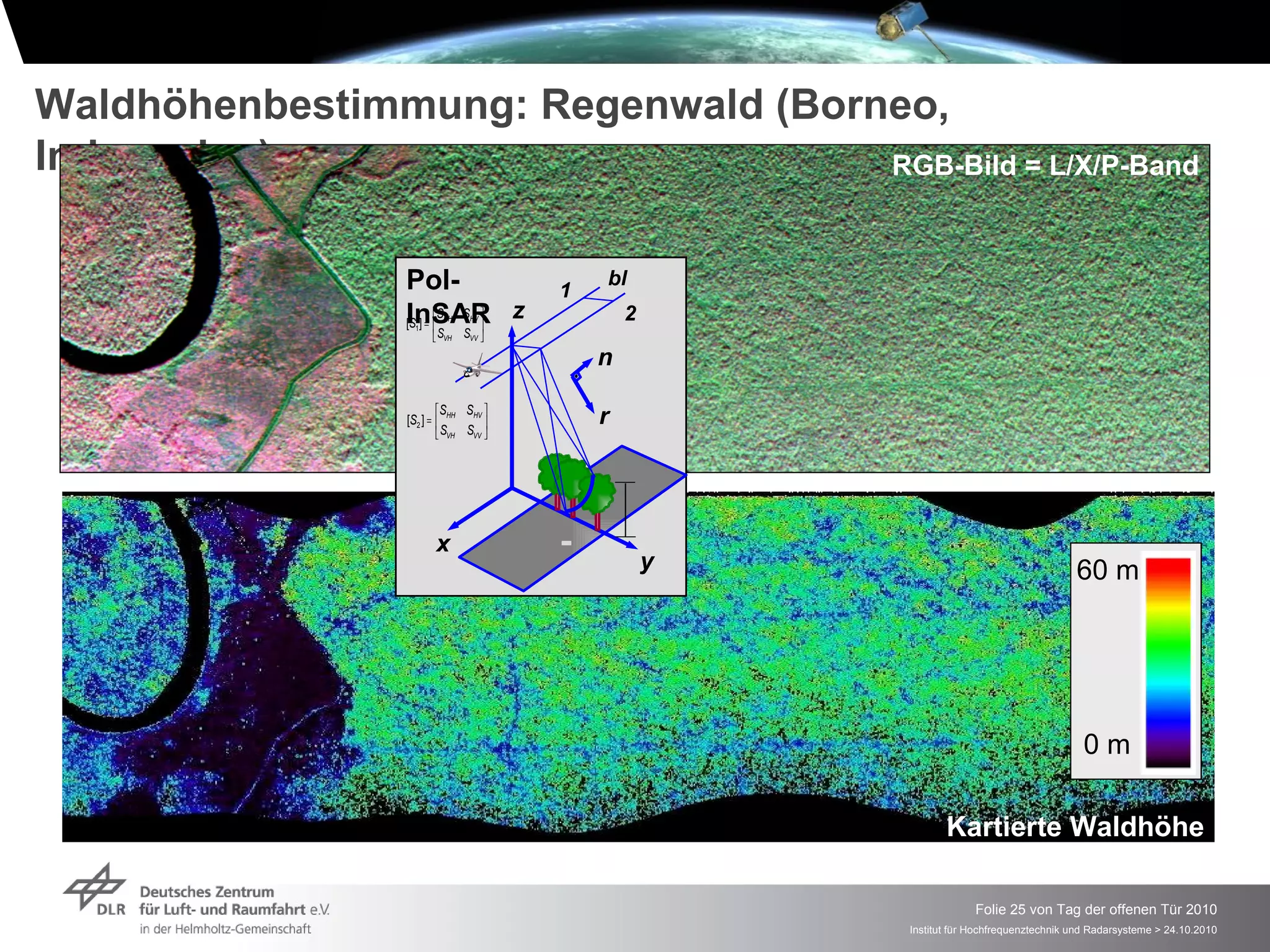

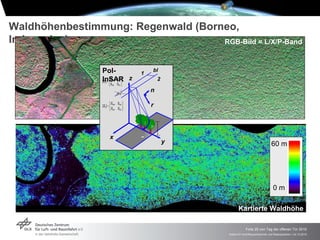

- 25. Waldhöhenbestimmung: Regenwald (Borneo, Indonesien) RGB-Bild = L/X/P-Band Pol- 1 bl InSAR z 1 S S [S ] = HH HV 2 SVH SVV n S S [S2 ] = HH HV r SVH SVV x h y 60 m 0m Kartierte Waldhöhe Folie 25 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

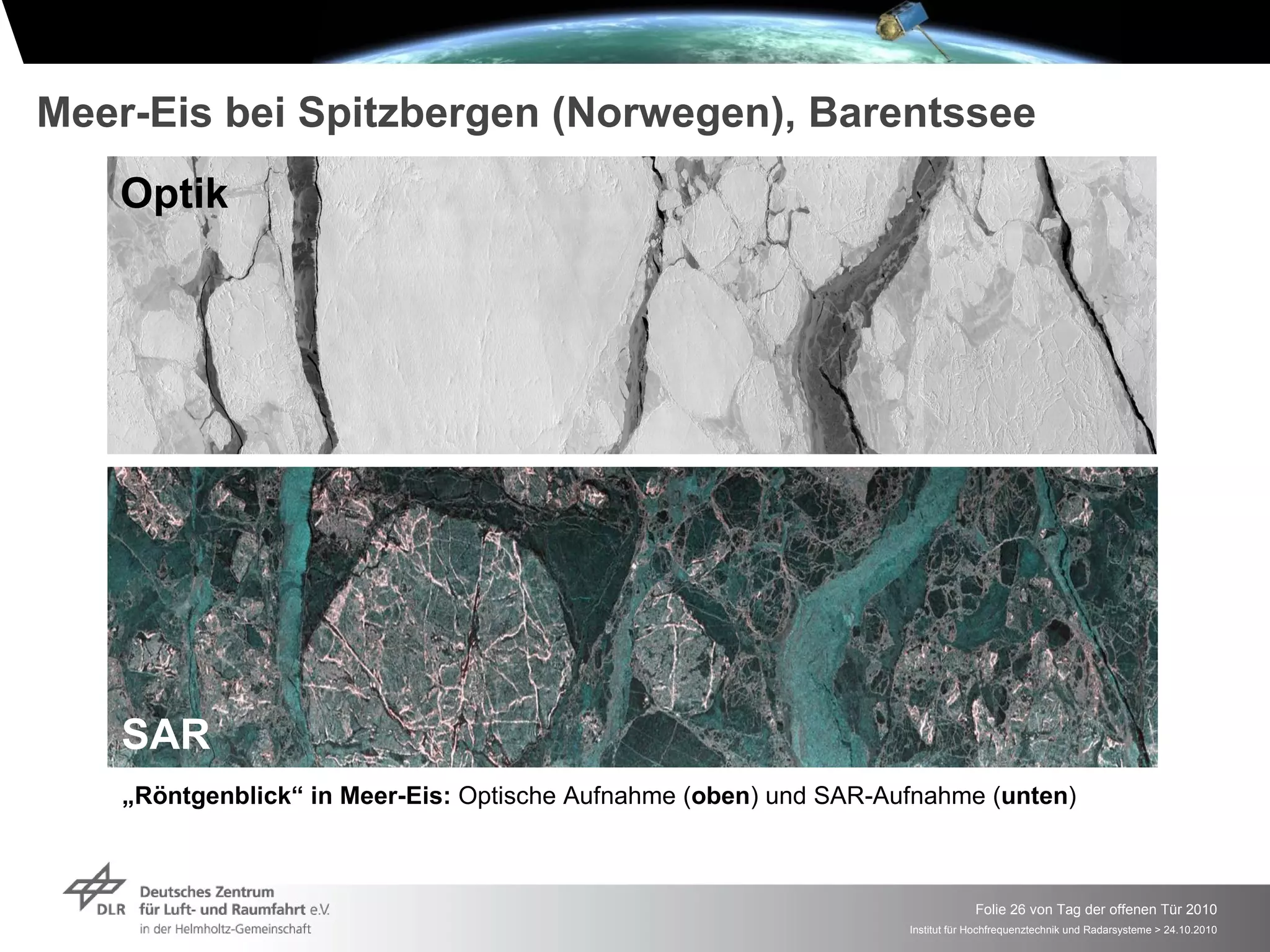

- 26. Meer-Eis bei Spitzbergen(Norwegen), Barentssee Optik SAR „Röntgenblick“ in Meer-Eis: Optische Aufnahme (oben) und SAR-Aufnahme (unten) Folie 26 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

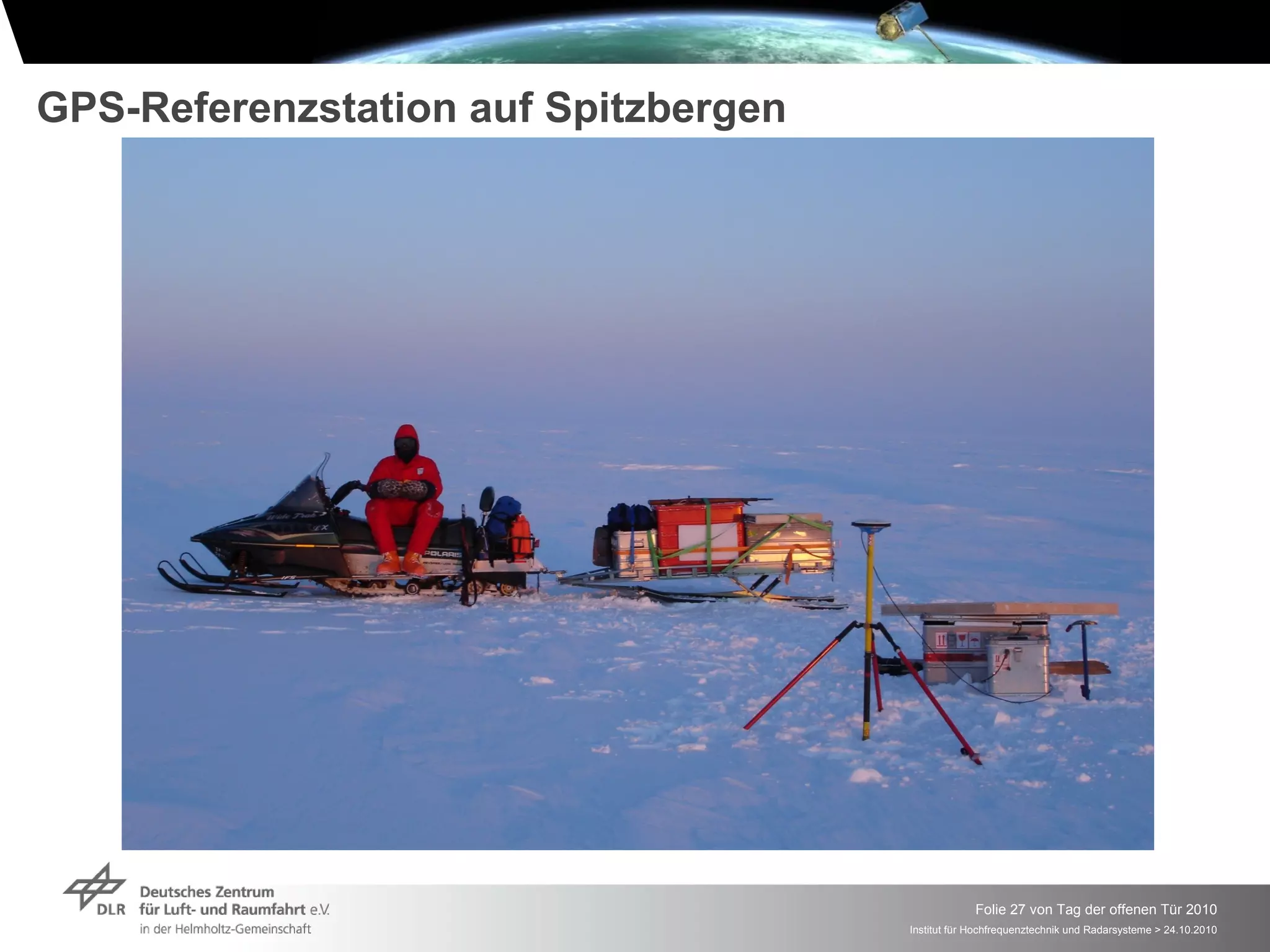

- 27. GPS-Referenzstation auf Spitzbergen Folie 27 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

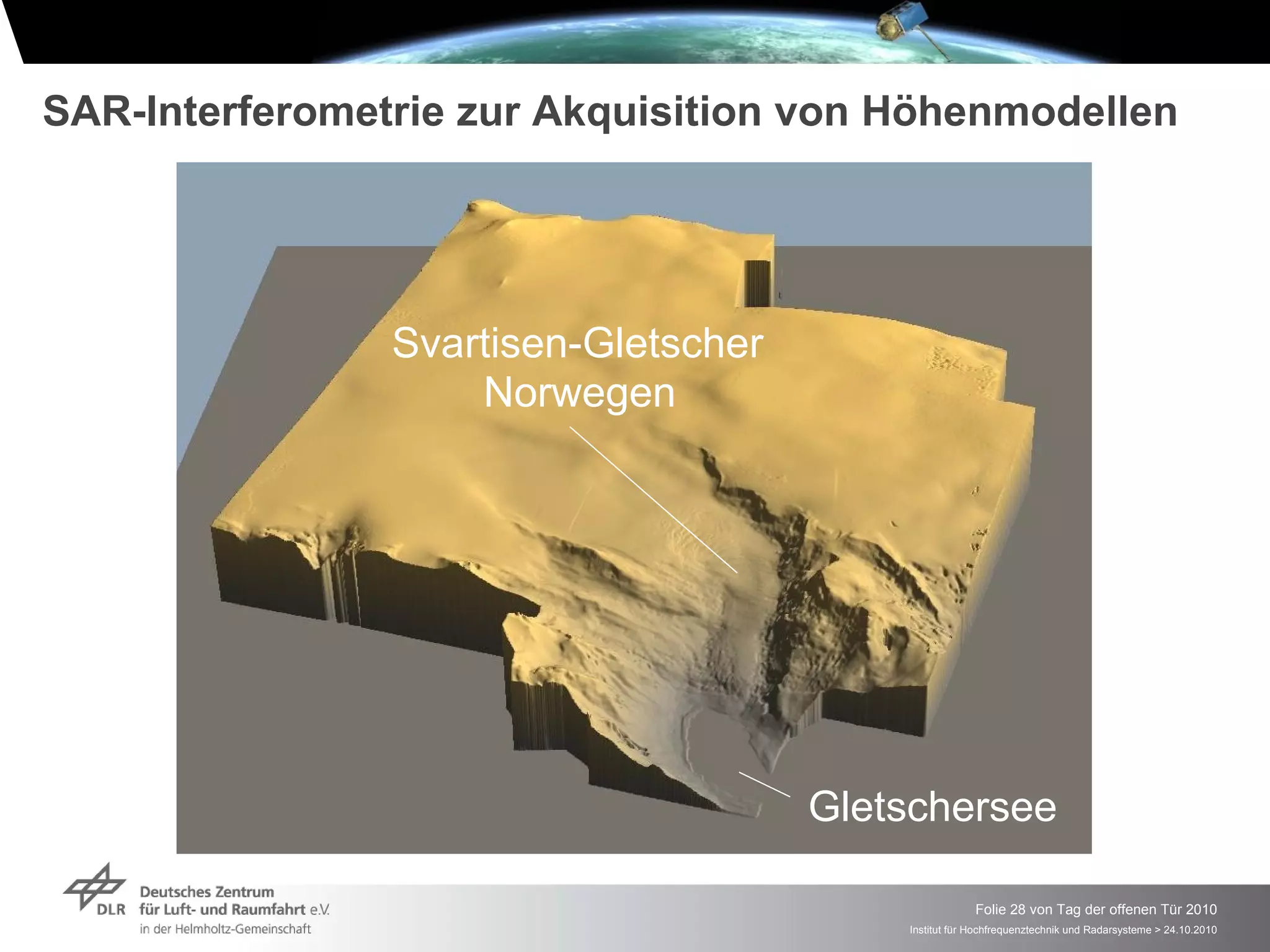

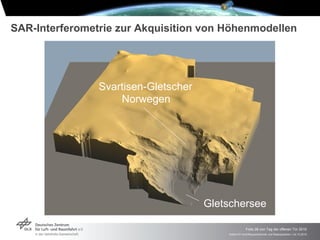

- 28. SAR-Interferometrie zur Akquisitionvon Höhenmodellen Svartisen-Gletscher Norwegen Gletschersee Folie 28 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

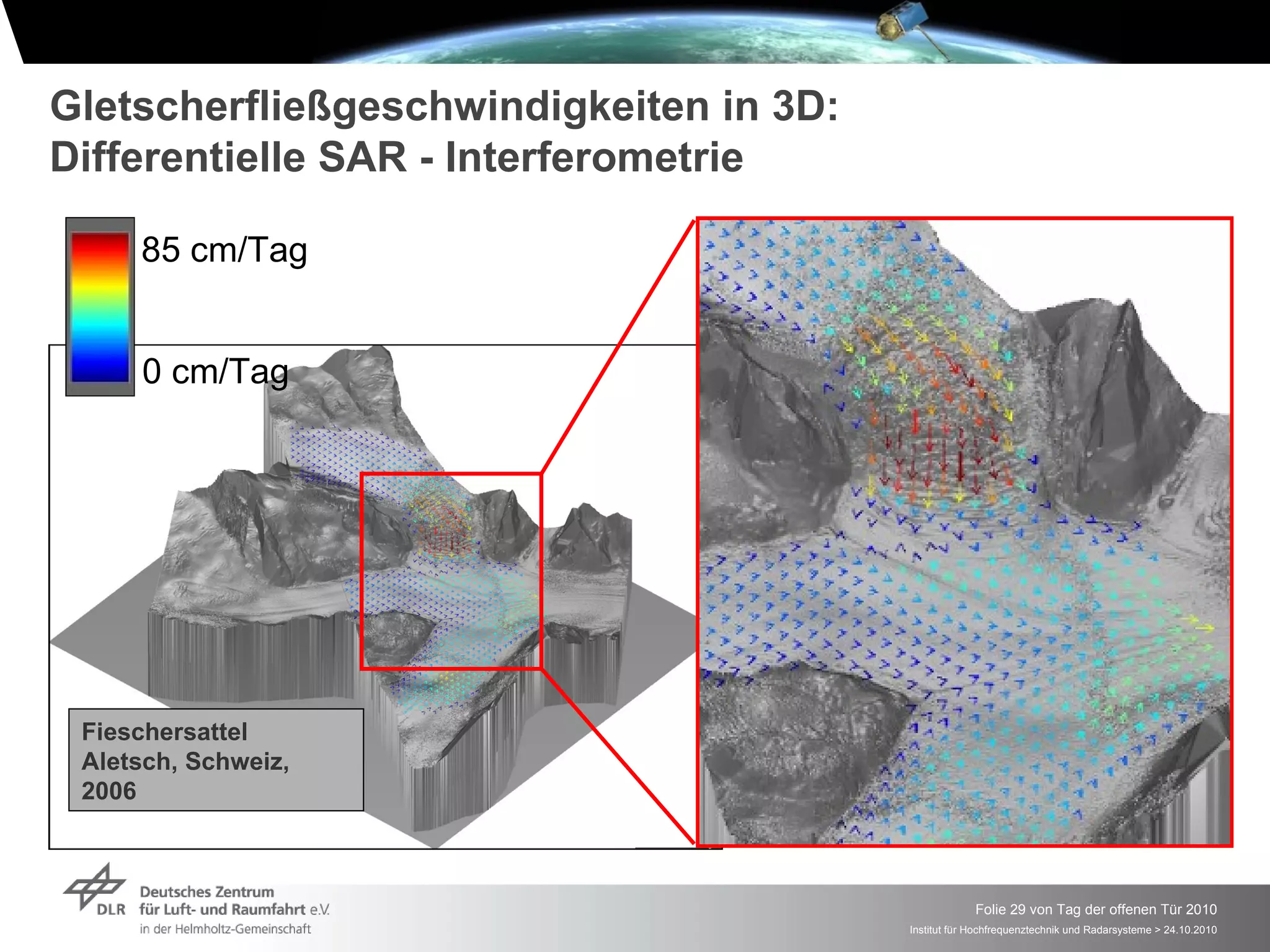

- 29. Gletscherfließgeschwindigkeiten in 3D: DifferentielleSAR - Interferometrie 85 cm/Tag 0 cm/Tag Fieschersattel Aletsch, Schweiz, 2006 Folie 29 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

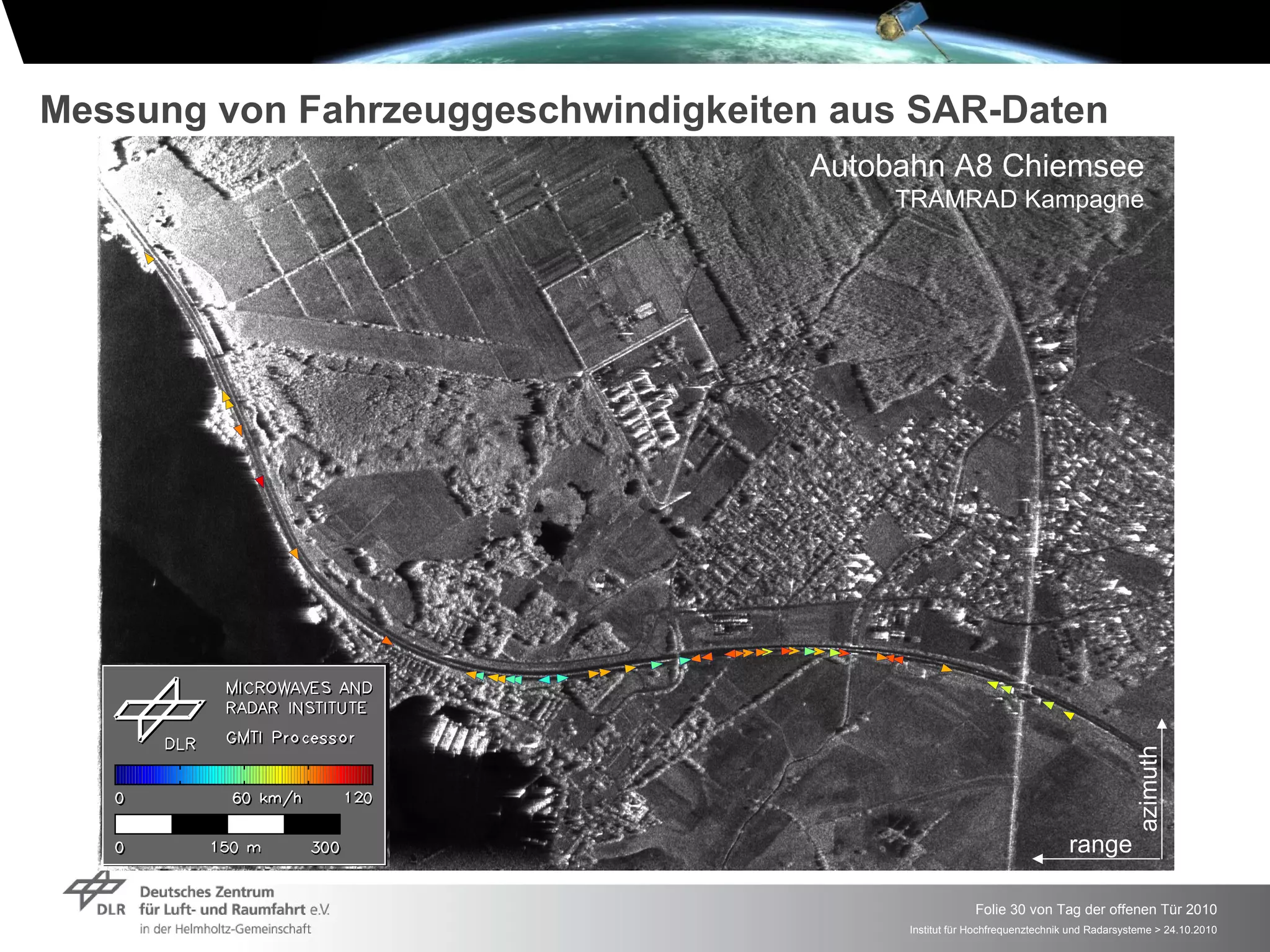

- 30. Messung von Fahrzeuggeschwindigkeitenaus SAR-Daten Autobahn A8 Chiemsee TRAMRAD Kampagne azimuth range Folie 30 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

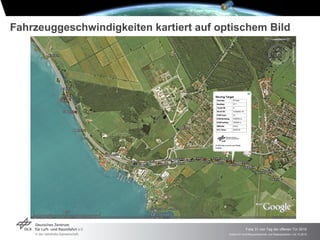

- 31. Fahrzeuggeschwindigkeiten kartiert aufoptischem Bild Folie 31 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010

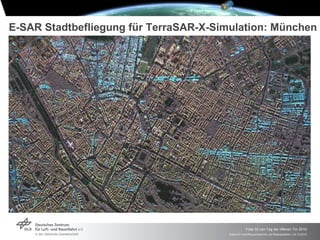

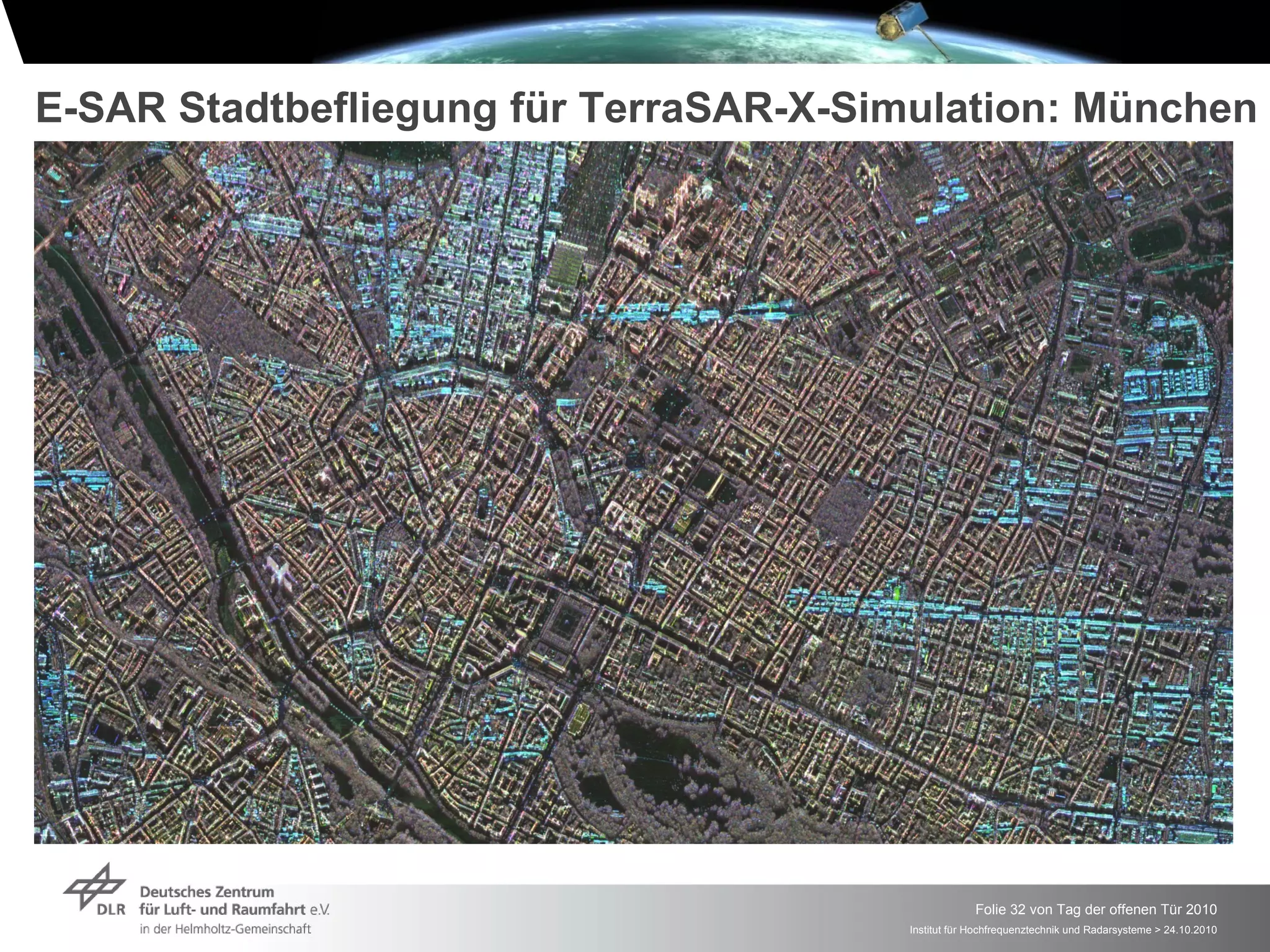

- 32. E-SAR Stadtbefliegung fürTerraSAR-X-Simulation: München Folie 32 von Tag der offenen Tür 2010 Institut für Hochfrequenztechnik und Radarsysteme > 24.10.2010
