Das Dokument beschreibt die Mischlösungen der Firma X'fer, darunter den Dispertron, ein innovatives Gerät für das Mischen mit separaten Makro- und Mikromischern zur Bewältigung verschiedener Viskositäten und Mischanforderungen. Es hebt wichtige Funktionen wie eine programmierbare Steuerung, verbesserte Schermechanismen und Optionen für Hochdruck- und Vakuumanwendungen hervor. Zudem werden technische Daten und verschiedene Modelle des Dispertron, einschließlich ihrer Leistungsfähigkeit und spezifischen Einsatzmöglichkeiten, präsentiert.

1. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer
STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

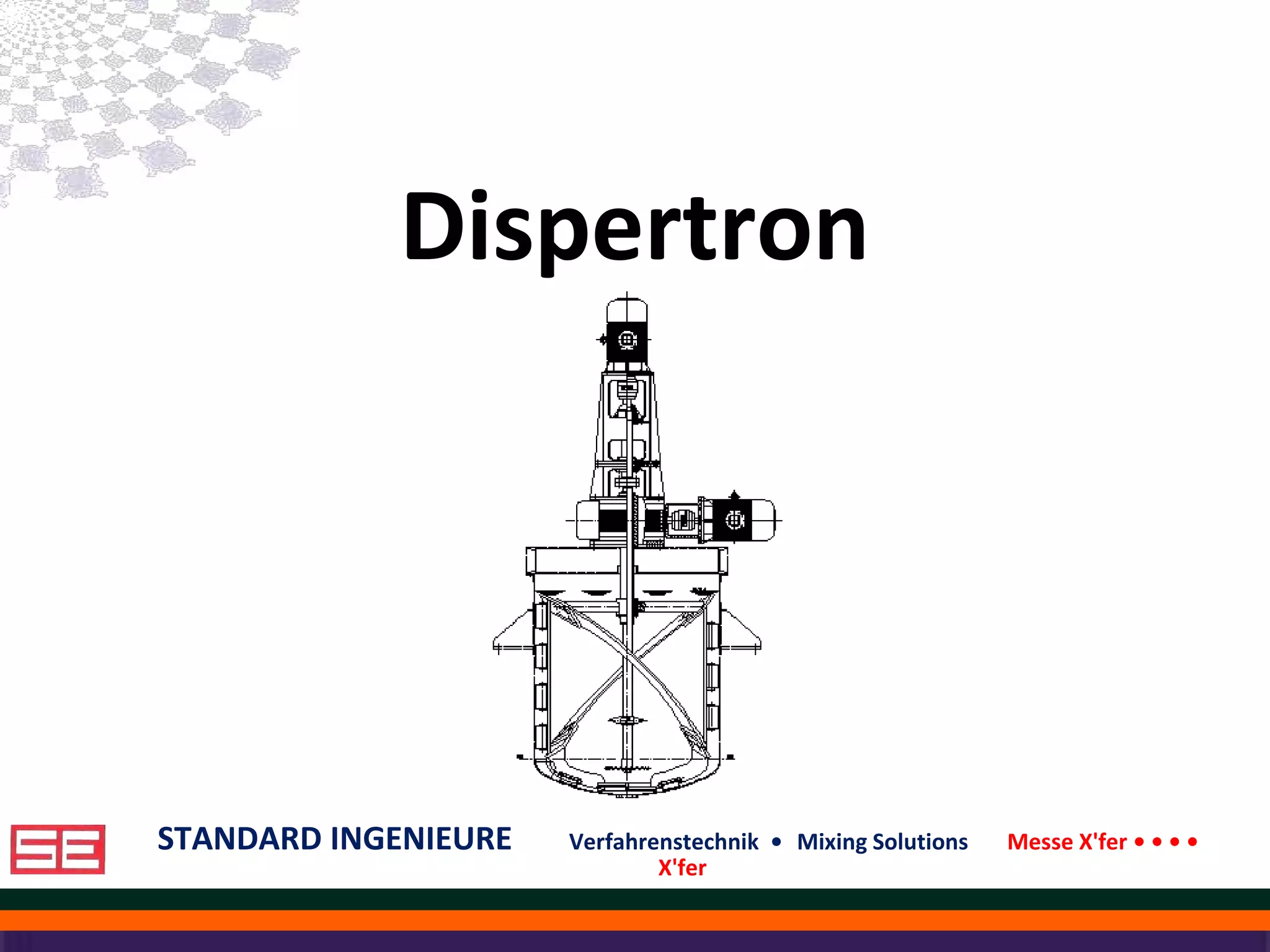

Dispertron

2. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

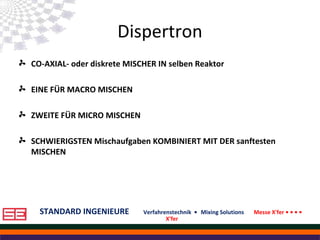

Dispertron
CO-AXIAL- oder diskrete MISCHER IN selben Reaktor
EINE FÜR MACRO MISCHEN
ZWEITE FÜR MICRO MISCHEN
SCHWIERIGSTEN Mischaufgaben KOMBINIERT MIT DER sanftesten
MISCHEN

3. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

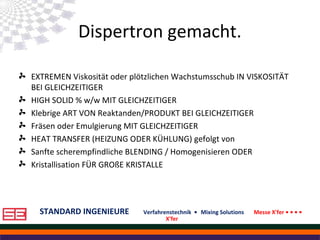

Dispertron gemacht.
EXTREMEN Viskosität oder plötzlichen Wachstumsschub IN VISKOSITÄT
BEI GLEICHZEITIGER
HIGH SOLID % w/w MIT GLEICHZEITIGER
Klebrige ART VON Reaktanden/PRODUKT BEI GLEICHZEITIGER
Fräsen oder Emulgierung MIT GLEICHZEITIGER
HEAT TRANSFER (HEIZUNG ODER KÜHLUNG) gefolgt von
Sanfte scherempfindliche BLENDING / Homogenisieren ODER
Kristallisation FÜR GROßE KRISTALLE

4. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

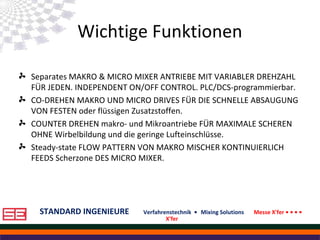

Wichtige Funktionen
Separates MAKRO & MICRO MIXER ANTRIEBE MIT VARIABLER DREHZAHL
FÜR JEDEN. INDEPENDENT ON/OFF CONTROL. PLC/DCS-programmierbar.
CO-DREHEN MAKRO UND MICRO DRIVES FÜR DIE SCHNELLE ABSAUGUNG
VON FESTEN oder flüssigen Zusatzstoffen.
COUNTER DREHEN makro- und Mikroantriebe FÜR MAXIMALE SCHEREN
OHNE Wirbelbildung und die geringe Lufteinschlüsse.
Steady-state FLOW PATTERN VON MAKRO MISCHER KONTINUIERLICH
FEEDS Scherzone DES MICRO MIXER.

5. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

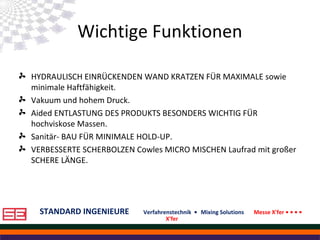

Wichtige Funktionen
HYDRAULISCH EINRÜCKENDEN WAND KRATZEN FÜR MAXIMALE sowie
minimale Haftfähigkeit.
Vakuum und hohem Druck.
Aided ENTLASTUNG DES PRODUKTS BESONDERS WICHTIG FÜR
hochviskose Massen.
Sanitär- BAU FÜR MINIMALE HOLD-UP.
VERBESSERTE SCHERBOLZEN Cowles MICRO MISCHEN Laufrad mit großer
SCHERE LÄNGE.

6. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

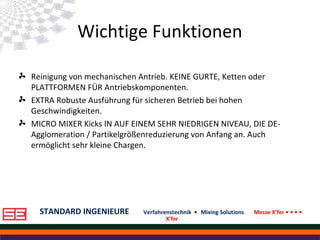

Wichtige Funktionen
Reinigung von mechanischen Antrieb. KEINE GURTE, Ketten oder
PLATTFORMEN FÜR Antriebskomponenten.
EXTRA Robuste Ausführung für sicheren Betrieb bei hohen
Geschwindigkeiten.
MICRO MIXER Kicks IN AUF EINEM SEHR NIEDRIGEN NIVEAU, DIE DE-
Agglomeration / Partikelgrößenreduzierung von Anfang an. Auch
ermöglicht sehr kleine Chargen.

7. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

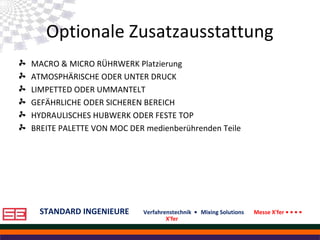

Optionale Zusatzausstattung
MACRO & MICRO RÜHRWERK Platzierung
ATMOSPHÄRISCHE ODER UNTER DRUCK
LIMPETTED ODER UMMANTELT
GEFÄHRLICHE ODER SICHEREN BEREICH
HYDRAULISCHES HUBWERK ODER FESTE TOP
BREITE PALETTE VON MOC DER medienberührenden Teile

8. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

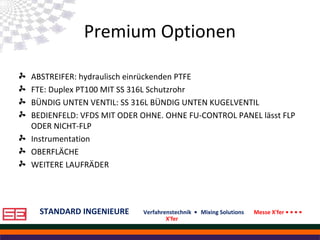

Premium Optionen
ABSTREIFER: hydraulisch einrückenden PTFE
FTE: Duplex PT100 MIT SS 316L Schutzrohr
BÜNDIG UNTEN VENTIL: SS 316L BÜNDIG UNTEN KUGELVENTIL
BEDIENFELD: VFDS MIT ODER OHNE. OHNE FU-CONTROL PANEL lässt FLP
ODER NICHT-FLP
Instrumentation
OBERFLÄCHE
WEITERE LAUFRÄDER

9. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer
Die Dispertron Technische Daten
Beschreibung Bereich
Spezifisches Gewicht 0.7 - 1.6
Viskosität Bis zu 60.000 cP
Temperatur -20 bis 180 °C
Druck P1 - Atmosphärische
P2 - Bis zu 6 bar
P3 - Bis zu 10 bar
P4 - Bis zu 20 bar ; PX - Höhere Drücke
Max. Partikel / Agglomerat Größe 4mm
Max Feste % w/w 50 %
Max. Solide % v/v 70 %

10. STANDARD INGENIEURE Verfahrenstechnik • Mixing Solutions Messe X'fer • • • •
X'fer

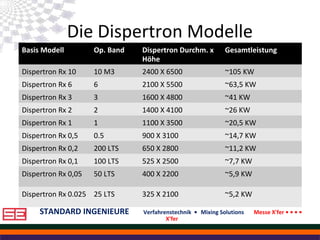

Die Dispertron Modelle
Basis Modell Op. Band Dispertron Durchm. x
Höhe
Gesamtleistung
Dispertron Rx 10 10 M3 2400 X 6500 ~105 KW
Dispertron Rx 6 6 2100 X 5500 ~63,5 KW
Dispertron Rx 3 3 1600 X 4800 ~41 KW
Dispertron Rx 2 2 1400 X 4100 ~26 KW
Dispertron Rx 1 1 1100 X 3500 ~20,5 KW
Dispertron Rx 0,5 0.5 900 X 3100 ~14,7 KW
Dispertron Rx 0,2 200 LTS 650 X 2800 ~11,2 KW
Dispertron Rx 0,1 100 LTS 525 X 2500 ~7,7 KW
Dispertron Rx 0,05 50 LTS 400 X 2200 ~5,9 KW
Dispertron Rx 0.025 25 LTS 325 X 2100 ~5,2 KW
