Das Dokument beschreibt innovative Merkmale der Maschine L20x, einschließlich einer zusätzlichen Y-Achse, einer Vielzahl von Werkzeuganordnungen und verbesserter simultanbearbeitung für die Vorder- und Rückseitenbearbeitung. Hervorgehoben werden auch die Hauptspindel mit hohen Drehzahlen und verschiedene Werkzeughalterungen für diverse Bearbeitungsarten. Insgesamt wird die Reduzierung der Bearbeitungszeiten durch gleichzeitige Bearbeitung und verbesserte Stabilität betont.

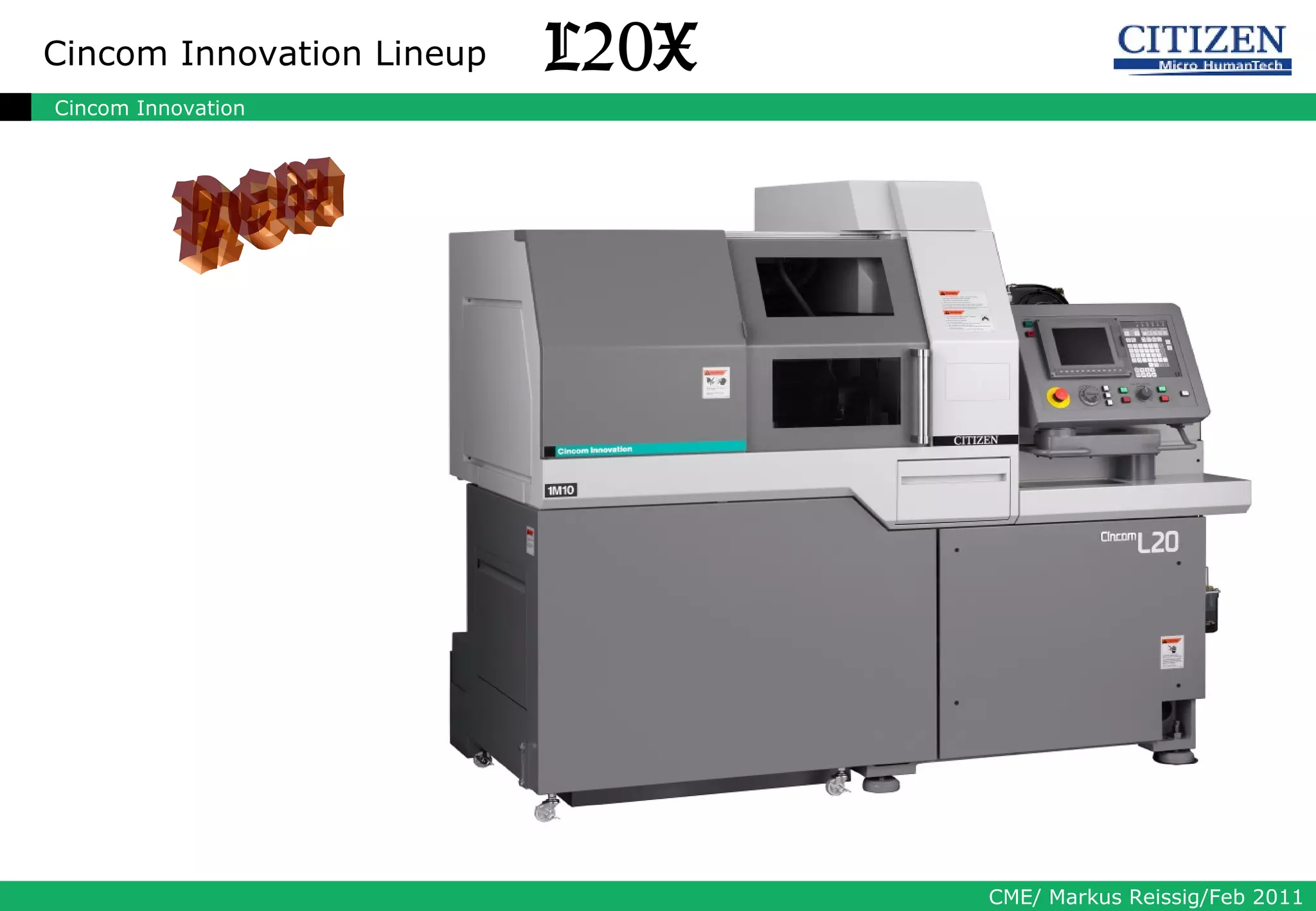

1. L20X NEW

2. ◆ Innovations Punkte 1. Zusätzliche Y-Achse an der Abgreifspindel 2. Vielzahl von Werkzeuganordnungen 3. Verbesserte Simultanbearbeitung an der Vorderseite 4. Winkeleinstellbarer Halter am Vertikalhalter L20X

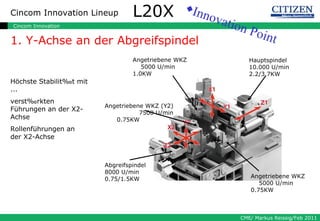

3. Höchste Stabilität mit ... verstärkten Führungen an der X2-Achse Rollenführungen an der X2-Achse 1. Y-Achse an der Abgreifspindel ◆ Innovation Point L20X Hauptspindel 10.000 U/min 2.2/3.7KW Angetriebene WKZ 5000 U/min 1.0KW Abgreifspindel 8000 U/min 0.75/1.5KW Angetriebene WKZ (Y2) 7500 U/min 0.75KW Angetriebene WKZ 5000 U/min 0.75KW

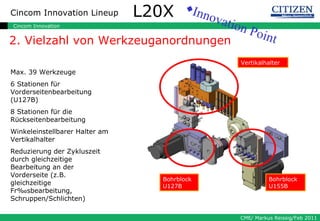

4. 2. Vielzahl von Werkzeuganordnungen ◆ Innovation Point Bohrblock U155B Bohrblock U127B L20X Max. 39 Werkzeuge 6 Stationen für Vorderseitenbearbeitung (U127B) 8 Stationen für die Rückseitenbearbeitung Winkeleinstellbarer Halter am Vertikalhalter Reduzierung der Zykluszeit durch gleichzeitige Bearbeitung an der Vorderseite (z.B. gleichzeitige Fräsbearbeitung, Schruppen/Schlichten) Vertikalhalter

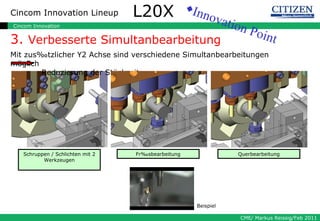

5. Mit zusätzlicher Y2 Achse sind verschiedene Simultanbearbeitungen möglich Reduzierung der Stückzeit 3. Verbesserte Simultanbearbeitung ◆ Innovation Point Fräsbearbeitung Schruppen / Schlichten mit 2 Werkzeugen Querbearbeitung Beispiel L20X

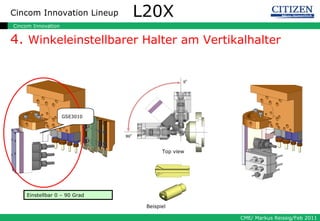

6. Einstellbar 0 – 90 Grad Top view Beispiel GSE3010 L20X 4. Winkeleinstellbarer Halter am Vertikalhalter

7. L20X Movie

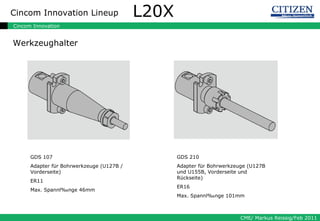

8. L20X Werkzeughalter GDS 107 Adapter für Bohrwerkzeuge (U127B / Vorderseite) ER11 Max. Spannlänge 46mm GDS 210 Adapter für Bohrwerkzeuge (U127B und U155B, Vorderseite und Rückseite) ER16 Max. Spannlänge 101mm

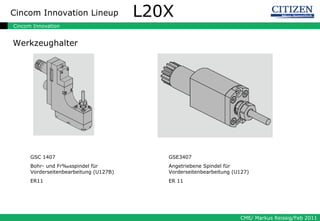

9. L20X Werkzeughalter GSC 1407 Bohr- und Frässpindel für Vorderseitenbearbeitung (U127B) ER11 GSE3407 Angetriebene Spindel für Vorderseitenbearbeitung (U127) ER 11

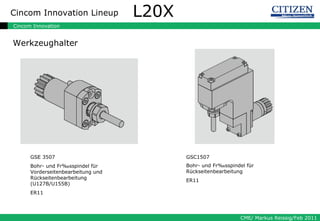

10. L20X Werkzeughalter GSE 3507 Bohr- und Frässpindel für Vorderseitenbearbeitung und Rückseitenbearbeitung (U127B/U155B) ER11 GSC1507 Bohr- und Frässpindel für Rückseitenbearbeitung ER11

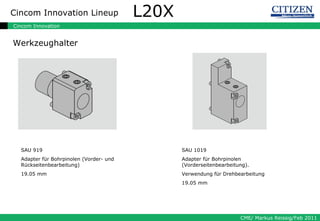

11. L20X Werkzeughalter SAU 919 Adapter für Bohrpinolen (Vorder- und Rückseitenbearbeitung) 19.05 mm SAU 1019 Adapter für Bohrpinolen (Vorderseitenbearbeitung). Verwendung für Drehbearbeitung 19.05 mm

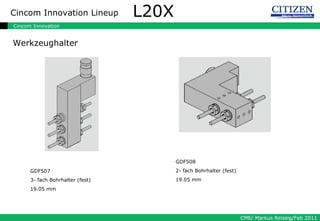

12. L20X Werkzeughalter GDF508 2- fach Bohrhalter (fest) 19.05 mm GDF507 3- fach Bohrhalter (fest) 19.05 mm

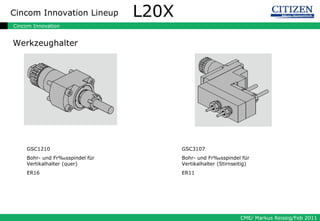

13. L20X Werkzeughalter GSC1210 Bohr- und Frässpindel für Vertikalhalter (quer) ER16 GSC3107 Bohr- und Frässpindel für Vertikalhalter (Stirnseitig) ER11

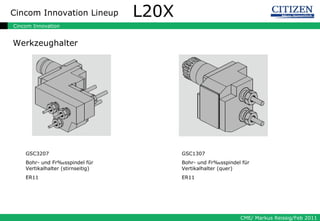

14. L20X Werkzeughalter GSC3207 Bohr- und Frässpindel für Vertikalhalter (stirnseitig) ER11 GSC1307 Bohr- und Frässpindel für Vertikalhalter (quer) ER11

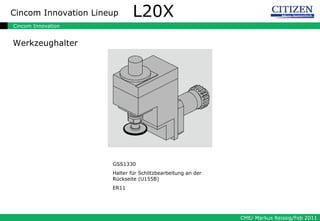

15. L20X Werkzeughalter GSS1330 Halter für Schlitzbearbeitung an der Rückseite (U155B) ER11

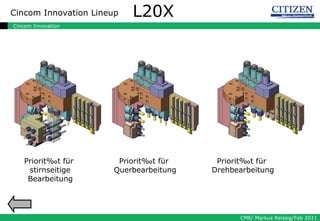

16. L20X Priorität für stirnseitige Bearbeitung Priorität für Querbearbeitung Priorität für Drehbearbeitung

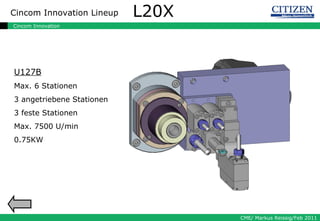

17. L20X U127B Max. 6 Stationen 3 angetriebene Stationen 3 feste Stationen Max. 7500 U/min 0.75KW

18. L20X U155B Max. 8 Stationen 4 angetriebene Stationen 4 feste Stationen Max. 5000 U/min 0.75KW

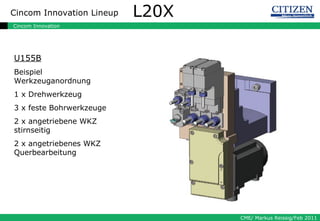

19. L20X U155B Beispiel Werkzeuganordnung 1 x Drehwerkzeug 3 x feste Bohrwerkzeuge 2 x angetriebene WKZ stirnseitig 2 x angetriebenes WKZ Querbearbeitung

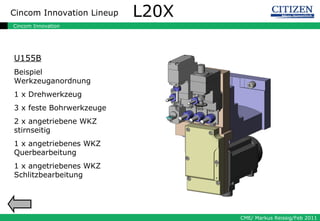

20. L20X U155B Beispiel Werkzeuganordnung 1 x Drehwerkzeug 3 x feste Bohrwerkzeuge 2 x angetriebene WKZ stirnseitig 1 x angetriebenes WKZ Querbearbeitung 1 x angetriebenes WKZ Schlitzbearbeitung
