Das Dokument bietet eine umfassende Übersicht über die Architektur, Installation und den Betrieb von Oracle APEX 5.1 und ORDS. Es enthält wichtige technische Informationen, Voraussetzungen, Installationsanweisungen sowie Details zum Betrieb von APEX-Anwendungen inklusive der Interaktionen mit der Datenbank. Zudem werden Administrations- und Monitoringpraktiken für DBAs in APEX-Umgebungen behandelt.

1. APEX 5.1 - Architektur,
Installation & Betrieb
Niels de Bruijn
Ratingen, 18.01.2018

2. Facts & Figures
Technologie-orientiert
Branchen-unabhängig
Hauptsitz
Ratingen
260
Beschäftigte
Gründung
1994
Niederlassungen in
Frankfurt & Köln
Ausbildungs-
betrieb
Inhabergeführt
Oracle
Platinum
Partner
28 Mio. Euro
Umsatz
2

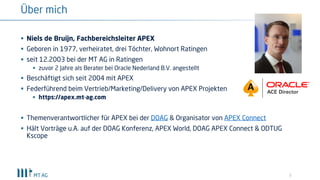

3. 3
Über mich
§ Niels de Bruijn, Fachbereichsleiter APEX
§ Geboren in 1977, verheiratet, drei Töchter, Wohnort Ratingen
§ seit 12.2003 bei der MT AG in Ratingen
§ zuvor 2 Jahre als Berater bei Oracle Nederland B.V. angestellt
§ Beschäftigt sich seit 2004 mit APEX
§ Federführend beim Vertrieb/Marketing/Delivery von APEX Projekten
§ https://apex.mt-ag.com
§ Themenverantwortlicher für APEX bei der DOAG & Organisator von APEX Connect
§ Hält Vorträge u.A. auf der DOAG Konferenz, APEX World, DOAG APEX Connect & ODTUG
Kscope

4. § Architektur
§ Installation
§ Ablauf bei einer HTTP Request/Response mit ORDS
§ Betrieb
4
Agenda

5. § Architektur
§ Installation
§ Ablauf bei einer HTTP Request/Response mit ORDS
§ Betrieb
5
Agenda

6. 6

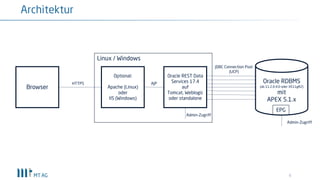

Architektur
Browser
Optional:
Apache (Linux)
oder
IIS (Windows)
Oracle REST Data
Services 17.4
auf
Tomcat, Weblogic
oder standalone
Oracle RDBMS
(ab 11.2.0.4.0 oder XE11gR2)
mit
APEX 5.1.x
JDBC Connection Pool
(UCP)
Linux / Windows
HTTPS AJP
Admin-Zugriff
Admin-Zugriff
EPG

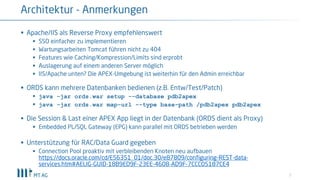

7. 7
§ Apache/IIS als Reverse Proxy empfehlenswert
§ SSO einfacher zu implementieren
§ Wartungsarbeiten Tomcat führen nicht zu 404
§ Features wie Caching/Kompression/Limits sind erprobt
§ Auslagerung auf einem anderen Server möglich
§ IIS/Apache unten? Die APEX-Umgebung ist weiterhin für den Admin erreichbar
§ ORDS kann mehrere Datenbanken bedienen (z.B. Entw/Test/Patch)
§ java -jar ords.war setup --database pdb2apex
§ java -jar ords.war map-url --type base-path /pdb2apex pdb2apex
§ Die Session & Last einer APEX App liegt in der Datenbank (ORDS dient als Proxy)
§ Embedded PL/SQL Gateway (EPG) kann parallel mit ORDS betrieben werden
§ Unterstützung für RAC/Data Guard gegeben
§ Connection Pool proaktiv mit verbleibenden Knoten neu aufbauen
https://docs.oracle.com/cd/E56351_01/doc.30/e87809/configuring-REST-data-
services.htm#AELIG-GUID-18B9ED9F-23EE-4608-AD9F-7CCC05187CE4
Architektur - Anmerkungen

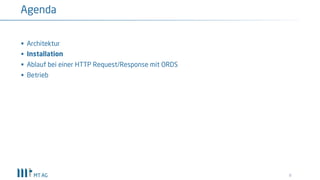

8. § Architektur
§ Installation
§ Ablauf bei einer HTTP Request/Response mit ORDS
§ Betrieb
8
Agenda

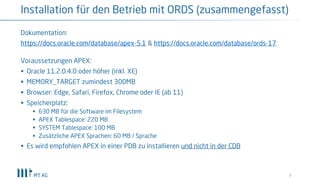

9. 9
Installation für den Betrieb mit ORDS (zusammengefasst)
Dokumentation:
https://docs.oracle.com/database/apex-5.1 & https://docs.oracle.com/database/ords-17
Voraussetzungen APEX:
§ Oracle 11.2.0.4.0 oder höher (inkl. XE)
§ MEMORY_TARGET zumindest 300MB
§ Browser: Edge, Safari, Firefox, Chrome oder IE (ab 11)
§ Speicherplatz:
§ 630 MB für die Software im Filesystem
§ APEX Tablespace: 220 MB
§ SYSTEM Tablespace: 100 MB
§ Zusätzliche APEX Sprachen: 60 MB / Sprache
§ Es wird empfohlen APEX in einer PDB zu installieren und nicht in der CDB

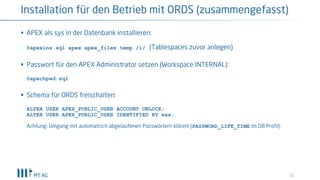

10. 10
Installation für den Betrieb mit ORDS (zusammengefasst)
§ APEX als sys in der Datenbank installieren:
@apexins.sql apex apex_files temp /i/ (Tablespaces zuvor anlegen)
§ Passwort für den APEX Administrator setzen (Workspace INTERNAL):
@apxchpwd.sql
§ Schema für ORDS freischalten:
ALTER USER APEX_PUBLIC_USER ACCOUNT UNLOCK;
ALTER USER APEX_PUBLIC_USER IDENTIFIED BY xxx;
Achtung: Umgang mit automatisch abgelaufenen Passwörtern klären! (PASSWORD_LIFE_TIME im DB Profil)

11. 11

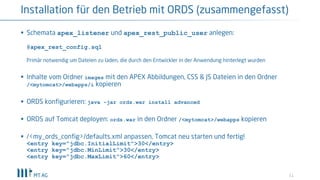

Installation für den Betrieb mit ORDS (zusammengefasst)
§ Schemata apex_listener und apex_rest_public_user anlegen:
@apex_rest_config.sql
Primär notwendig um Dateien zu laden, die durch den Entwickler in der Anwendung hinterlegt wurden
§ Inhalte vom Ordner images mit den APEX Abbildungen, CSS & JS Dateien in den Ordner
/<mytomcat>/webapps/i kopieren
§ ORDS konfigurieren: java –jar ords.war install advanced
§ ORDS auf Tomcat deployen: ords.war in den Ordner /<mytomcat>/webapps kopieren
§ /<my_ords_config>/defaults.xml anpassen, Tomcat neu starten und fertig!
<entry key="jdbc.InitialLimit">30</entry>
<entry key="jdbc.MinLimit">30</entry>
<entry key="jdbc.MaxLimit">60</entry>

12. 12

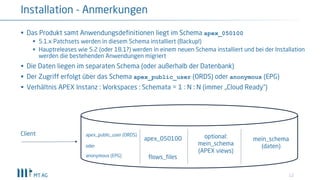

Installation - Anmerkungen
§ Das Produkt samt Anwendungsdefinitionen liegt im Schema apex_050100
§ 5.1.x Patchsets werden in diesem Schema installiert (Backup!)
§ Hauptreleases wie 5.2 (oder 18.1?) werden in einem neuen Schema installiert und bei der Installation
werden die bestehenden Anwendungen migriert
§ Die Daten liegen im separaten Schema (oder außerhalb der Datenbank)
§ Der Zugriff erfolgt über das Schema apex_public_user (ORDS) oder anonymous (EPG)
§ Verhältnis APEX Instanz : Workspaces : Schemata = 1 : N : N (immer „Cloud Ready“)
apex_public_user (ORDS)
oder
anonymous (EPG) flows_files
apex_050100 mein_schema
(daten)
optional:
mein_schema
(APEX views)
Client

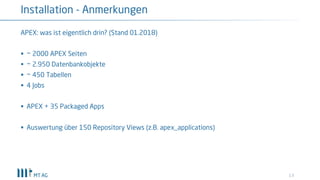

13. 13
Installation - Anmerkungen
APEX: was ist eigentlich drin? (Stand 01.2018)
§ ~ 2000 APEX Seiten
§ ~ 2.950 Datenbankobjekte
§ ~ 450 Tabellen
§ 4 Jobs
§ APEX + 35 Packaged Apps
§ Auswertung über 150 Repository Views (z.B. apex_applications)

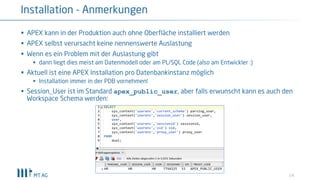

14. § APEX kann in der Produktion auch ohne Oberfläche installiert werden
§ APEX selbst verursacht keine nennenswerte Auslastung
§ Wenn es ein Problem mit der Auslastung gibt
§ dann liegt dies meist am Datenmodell oder am PL/SQL Code (also am Entwickler :)
§ Aktuell ist eine APEX Installation pro Datenbankinstanz möglich
§ Installation immer in der PDB vornehmen!
§ Session_User ist im Standard apex_public_user, aber falls erwunscht kann es auch den
Workspace Schema werden:
14
Installation - Anmerkungen

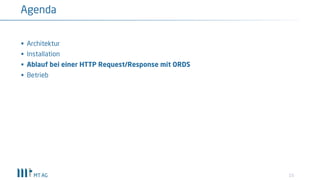

15. § Architektur
§ Installation
§ Ablauf bei einer HTTP Request/Response mit ORDS
§ Betrieb
15
Agenda

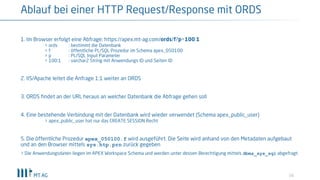

16. 16
Ablauf bei einer HTTP Request/Response mit ORDS
1. Im Browser erfolgt eine Abfrage: https://apex.mt-ag.com/ords/f?p=100:1
> ords : bestimmt die Datenbank
> f : öffentliche PL/SQL Prozedur im Schema apex_050100
> p : PL/SQL Input Parameter
> 100:1 : varchar2 String mit Anwendungs ID und Seiten ID
2. IIS/Apache leitet die Anfrage 1:1 weiter an ORDS
3. ORDS findet an der URL heraus an welcher Datenbank die Abfrage gehen soll
4. Eine bestehende Verbindung mit der Datenbank wird wieder verwendet (Schema apex_public_user)
> apex_public_user hat nur das CREATE SESSION Recht
5. Die öffentliche Prozedur apex_050100.f wird ausgeführt. Die Seite wird anhand von den Metadaten aufgebaut
und an den Browser mittels sys.htp.prn zurück gegeben
> Die Anwendungsdaten liegen im APEX Workspace Schema und werden unter dessen Berechtigung mittels dbms_sys_sql abgefragt

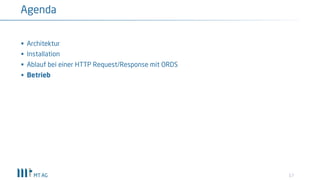

17. § Architektur
§ Installation
§ Ablauf bei einer HTTP Request/Response mit ORDS
§ Betrieb
17
Agenda

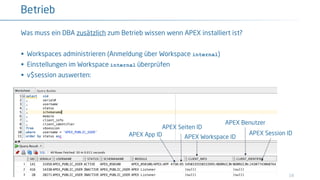

18. APEX App ID
Was muss ein DBA zusätzlich zum Betrieb wissen wenn APEX installiert ist?
§ Workspaces administrieren (Anmeldung über Workspace internal)
§ Einstellungen im Workspace internal überprüfen
§ v$session auswerten:
18
Betrieb
APEX Seiten ID
APEX Benutzer
APEX Session ID
APEX Workspace ID

19. § Schlecht laufende SQL Statements identifizieren
§ https://carlos-sierra.net/2014/09/04/how-to-identify-sql-performing-poorly-on-an-apex-
application
§ oder &p_trace=YES an der URL hängen (muss im INTERNAL Workspace erlaubt sein)
§ APEX Applikationen für SVN/Git per Skript exportieren:
19
Betrieb

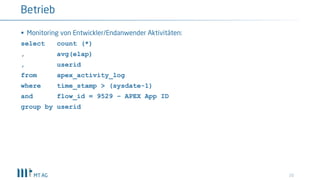

20. § Monitoring von Entwickler/Endanwender Aktivitäten:
select count (*)
, avg(elap)
, userid
from apex_activity_log
where time_stamp > (sysdate-1)
and flow_id = 9529 – APEX App ID
group by userid
20
Betrieb
