![Basisnetzabstand
Pixelabstand
0.50
durchschn. Pixelabstand [px]
zwischen den
0.40
Netzen aus
0.30
überdeckten und
0.20
überdeckungs-
0.10
freien
Bildsequenzen 0.05 0.15 0.25 0.35 0.45
% Überdeckung
14](https://image.slidesharecdn.com/aammitberdeckungprobevortrag-090925133146-phpapp01/85/AAM-with-Occlusion-49-320.jpg)
![Basisnetzabstand
Pixelabstand
0.50
durchschn. Pixelabstand [px]
zwischen den
0.40
Netzen aus
0.30
überdeckten und
0.20
überdeckungs-
0.10
freien
Bildsequenzen 0.05 0.15 0.25 0.35 0.45
% Überdeckung
Bleibt unter ½ px für bis zu 50% Überdeckung!
14](https://image.slidesharecdn.com/aammitberdeckungprobevortrag-090925133146-phpapp01/85/AAM-with-Occlusion-50-320.jpg)
![Formenergie Überlappung
zwischen den 1.00
shape energy overlap [%]
Formen aus 0.95
überdeckten und
0.90
überdeckungs-
freien 0.85
Bildsequenzen
0.05 0.15 0.25 0.35 0.45
% Überdeckung
16](https://image.slidesharecdn.com/aammitberdeckungprobevortrag-090925133146-phpapp01/85/AAM-with-Occlusion-53-320.jpg)
![Formenergie Überlappung
zwischen den 1.00
shape energy overlap [%]
Formen aus 0.95
überdeckten und
0.90
überdeckungs-
freien 0.85
Bildsequenzen
0.05 0.15 0.25 0.35 0.45
% Überdeckung
Bleibt über 95% für bis zu 45% Überdeckung!
16](https://image.slidesharecdn.com/aammitberdeckungprobevortrag-090925133146-phpapp01/85/AAM-with-Occlusion-54-320.jpg)
![Project-Out algorithm
• Berechnung der Darstellungsparameter
λi = Ai (x) · [I (W(x; p)) − A0 (x)]
x∈s0
21](https://image.slidesharecdn.com/aammitberdeckungprobevortrag-090925133146-phpapp01/85/AAM-with-Occlusion-70-320.jpg)
Hochgeladen vonSebastian Hafner
AAM with Occlusion
Das Dokument behandelt aktive Erscheinungsmodelle (AAM) mit dem Fokus auf Überdeckung in bildgebenden Verfahren. Es beschreibt das Erstellen und Anpassen von AAMs unter Berücksichtigung von überdeckten und überdeckungsfreien Daten sowie die Verwendung verschiedener Algorithmen zur Minimierung von Fehlern. Zudem werden Experimente vorgestellt, die die Leistung dieser Algorithmen bei unterschiedlichen Überdeckungsgraden vergleichen.
AAM with Occlusion
- 1. Active Appearance Models mit Überdeckung Sebastian T. Hafner
- 2. Active Appearance Models mit Überdeckung Sebastian T. Hafner
- 3.
- 4.
- 5. Was ist überhaupt “Überdeckung”? • Selbstüberdeckung 2
- 6. Was ist überhaupt “Überdeckung”? • Selbstüberdeckung • Körperteile 2
- 7. Was ist überhaupt “Überdeckung”? • Selbstüberdeckung • Körperteile • Kopfbewegung 2
- 8. Was ist überhaupt “Überdeckung”? • Selbstüberdeckung • Körperteile • Kopfbewegung • Überdeckung durch andere Gegenstände 2
- 9. Wie wirkt sich Bewegungaus? 3
- 10.
- 11.

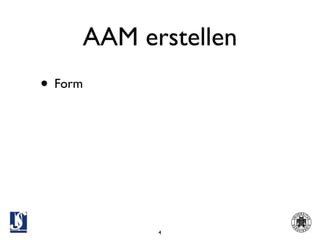

- 12. AAM erstellen • Form • Markante Punkte 4
- 13. AAM erstellen • Form • Markante Punkte • handmarkiert 4
- 14. AAM erstellen • Form • Markante Punkte • handmarkiert 4
- 15.
- 16. Form n s = s0 + pi si i=1 5
- 17. Form n s = s0 + pi si i=1 s: Form s0: Grundform si: Formvektoren pi: Formparameter 5
- 18.
- 19.
- 20.
- 21.
- 22.

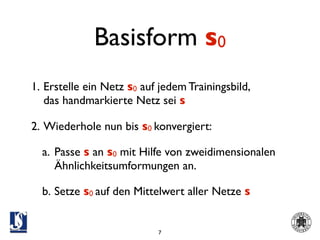

- 23. Basisform s0 1. Erstelleein Netz s0 auf jedem Trainingsbild, das handmarkierte Netz sei s 7
- 24. Basisform s0 1. Erstelleein Netz s0 auf jedem Trainingsbild, das handmarkierte Netz sei s 2. Wiederhole nun bis s0 konvergiert: 7
- 25. Basisform s0 1. Erstelleein Netz s0 auf jedem Trainingsbild, das handmarkierte Netz sei s 2. Wiederhole nun bis s0 konvergiert: a. Passe s an s0 mit Hilfe von zweidimensionalen Ähnlichkeitsumformungen an. 7
- 26. Basisform s0 1. Erstelleein Netz s0 auf jedem Trainingsbild, das handmarkierte Netz sei s 2. Wiederhole nun bis s0 konvergiert: a. Passe s an s0 mit Hilfe von zweidimensionalen Ähnlichkeitsumformungen an. b. Setze s0 auf den Mittelwert aller Netze s 7
- 27. Basisform s0 1. Erstelleein Netz s0 auf jedem Trainingsbild, das handmarkierte Netz sei s 2. Wiederhole nun bis s0 konvergiert: a. Passe s an s0 mit Hilfe von zweidimensionalen Ähnlichkeitsumformungen an. b. Setze s0 auf den Mittelwert aller Netze s Nur wenn 50% der Punkte sichtbar sind ! 7
- 28.

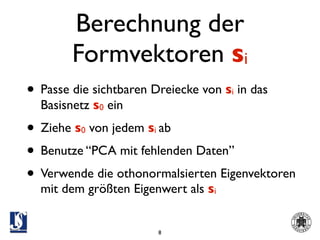

- 29. Berechnung der Formvektoren si • Passe die sichtbaren Dreiecke von s in das i Basisnetz s0 ein 8
- 30. Berechnung der Formvektoren si • Passe die sichtbaren Dreiecke von s in das i Basisnetz s0 ein • Ziehe s0 von jedem si ab 8
- 31. Berechnung der Formvektoren si • Passe die sichtbaren Dreiecke von s in das i Basisnetz s0 ein • Ziehe s von jedem s ab 0 i • Benutze “PCA mit fehlenden Daten” 8
- 32. Berechnung der Formvektoren si • Passe die sichtbaren Dreiecke von s in das i Basisnetz s0 ein • Ziehe s von jedem s ab 0 i • Benutze “PCA mit fehlenden Daten” • Verwende die othonormalsierten Eigenvektoren mit dem größten Eigenwert als si 8
- 33.

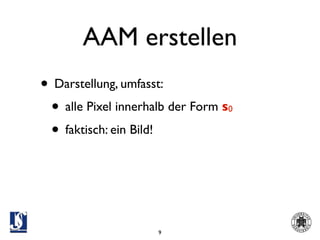

- 34. AAM erstellen • Darstellung,umfasst: 9
- 35. AAM erstellen • Darstellung,umfasst: • alle Pixel innerhalb der Form s 0 9
- 36. AAM erstellen • Darstellung,umfasst: • alle Pixel innerhalb der Form s 0 • faktisch: ein Bild! 9
- 37. AAM erstellen • Darstellung,umfasst: • alle Pixel innerhalb der Form s 0 • faktisch: ein Bild! 9
- 38. Darstellung 10
- 39. Darstellung m A(x) = A0 (x) + λi Ai (x) i=1 A(x): Darstellung A0(x): Basisdarstellung Ai(x): Darstellungsbilder λi: Darstellungsparameter 10
- 40. Berechnung der Darstellungsbilder Ai • Passe A an A an i 0 • Ziehe A von jedem A ab 0 i • Benutze “PCA mit fehlenden Daten” • Verwende die othonormalisierten Eigenvektoren mit dem größten Eigenwert als Ai 11
- 41. Experiment 12
- 42. Experiment 12

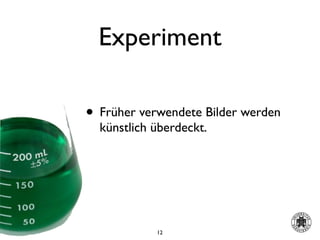

- 43. Experiment • Früher verwendeteBilder werden künstlich überdeckt. 12
- 44. Experiment • Früher verwendeteBilder werden künstlich überdeckt. • Neue Bildsequenzen mit natürlicher Überdeckung 12
- 45.

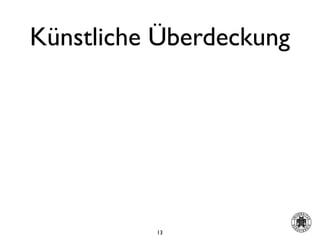

- 46. Künstliche Überdeckung Original 13
- 47. Künstliche Überdeckung 10% Überdeckung Original 13
- 48. Künstliche Überdeckung 10% Überdeckung Original 50% Überdeckung 13
- 49. Basisnetzabstand Pixelabstand 0.50 durchschn. Pixelabstand [px] zwischen den 0.40 Netzen aus 0.30 überdeckten und 0.20 überdeckungs- 0.10 freien Bildsequenzen 0.05 0.15 0.25 0.35 0.45 % Überdeckung 14
- 50. Basisnetzabstand Pixelabstand 0.50 durchschn. Pixelabstand [px] zwischen den 0.40 Netzen aus 0.30 überdeckten und 0.20 überdeckungs- 0.10 freien Bildsequenzen 0.05 0.15 0.25 0.35 0.45 % Überdeckung Bleibt unter ½ px für bis zu 50% Überdeckung! 14
- 51.
- 52. Formenergie Überlappung 1 u )T 2 SE = (si o sj n i j siu: Formvektoren für überdeckungsfreie Daten sjo: Formvektoren für überdeckte Daten 15
- 53. Formenergie Überlappung zwischen den 1.00 shape energy overlap [%] Formen aus 0.95 überdeckten und 0.90 überdeckungs- freien 0.85 Bildsequenzen 0.05 0.15 0.25 0.35 0.45 % Überdeckung 16
- 54. Formenergie Überlappung zwischen den 1.00 shape energy overlap [%] Formen aus 0.95 überdeckten und 0.90 überdeckungs- freien 0.85 Bildsequenzen 0.05 0.15 0.25 0.35 0.45 % Überdeckung Bleibt über 95% für bis zu 45% Überdeckung! 16
- 55. Einpassen von AAMs mit Überdeckung 17
- 56. Einpassen von AAMs mit Überdeckung • Wie geht das? • Minimierung des Quadratsummenfehlers 17
- 57. Einpassen von AAMs mit Überdeckung • Wie geht das? • Minimierung des Quadratsummenfehlers m 2 A0 (x) + λi Ai (x) − I (W(x; p)) x∈s0 i=1 17
- 58. Algorithmen 18
- 59. Algorithmen • Project-Out Algorithmus • vorher bereits besprochen 18
- 60. Algorithmen • Project-Out Algorithmus • vorher bereits besprochen • Robust-Fitting Algorithmus • ineffizient 18
- 61. Algorithmen • Project-Out Algorithmus • vorher bereits besprochen • Robust-Fitting Algorithmus • ineffizient • Efficient Robust Normalization Algorithmus • schnell, performant 18
- 62.
- 63.

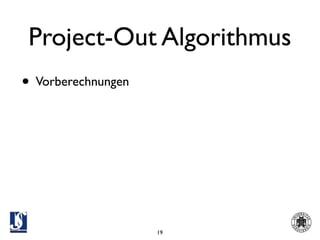

- 64. Project-Out Algorithmus • Vorberechnungen • Gradientenbildung der Basisdarstellung ∇A 0 19
- 65. Project-Out Algorithmus • Vorberechnungen • Gradientenbildung der Basisdarstellung ∇A0 • Berechnung der Jacobi Matrix des Warp in (x;0) 19
- 66. Project-Out Algorithmus • Vorberechnungen • Gradientenbildung der Basisdarstellung ∇A0 • Berechnung der Jacobi Matrix des Warp in (x;0) • Berechnung des Gradientenbilds SD (x) ic 19
- 67. Project-Out Algorithmus • Vorberechnungen • Gradientenbildung der Basisdarstellung ∇A 0 • Berechnung der Jacobi Matrix des Warp in (x;0) • Berechnung des Gradientenbilds SD (x)ic • “Project out” Darstellung aus SD (x) ic 19
- 68. Project-Out Algorithmus • Vorberechnungen • Gradientenbildung der Basisdarstellung ∇A 0 • Berechnung der Jacobi Matrix des Warp in (x;0) • Berechnung des Gradientenbilds SD (x)ic • “Project out” Darstellung aus SD (x) ic • Berechnung der Hesse-Matrix H po 19
- 69. Project-Out Algorithmus • Iteration • Warp I mit W(x;p) um I(W(x;p)) zu erhalten • Berechnung des Fehlerbilds E(x) = I(W(x;p)) - A0(x) • Berechne Σx SDTpo(x) E(x) • Aktualisiere den Warp W(x;p) ← W(x;p) ❍ W(x;Δp) 20
- 70. Project-Out algorithm • Berechnungder Darstellungsparameter λi = Ai (x) · [I (W(x; p)) − A0 (x)] x∈s0 21
- 71. Robust fitting Algorithmus m 2 A0 (x) + λi Ai (x) − I (W(x; p)) x∈s0 i=1 22
- 72. Robust fitting Algorithmus m 2 A0 (x) + λi Ai (x) − I (W(x; p)) ;σ x∈s0 i=1 ς symetrische, robuste Fehlerfunktion σ Parametervektor 22
- 73.

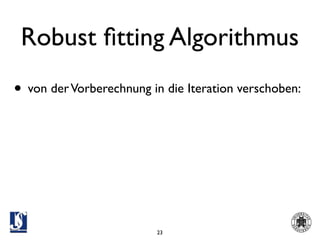

- 74. Robust fitting Algorithmus •von der Vorberechnung in die Iteration verschoben: 23
- 75. Robust fitting Algorithmus •von der Vorberechnung in die Iteration verschoben: • Gradientenbilder SD (x) ic 23
- 76. Robust fitting Algorithmus •von der Vorberechnung in die Iteration verschoben: • Gradientenbilder SD (x) ic • Project out der Darstellung SD (x) ic 23
- 77. Robust fitting Algorithmus •von der Vorberechnung in die Iteration verschoben: • Gradientenbilder SD (x) ic • Project out der Darstellung SD (x) ic • Berechnung der Hesse-Matrix H po 23
- 78. Robust fitting Algorithmus •von der Vorberechnung in die Iteration verschoben: • Gradientenbilder SD (x) ic • Project out der Darstellung SD (x) ic • Berechnung der Hesse-Matrix H po Robust, aber sehr langsam ! 23
- 79. Efficient robust normalization algorithm A0 = Ti i 24

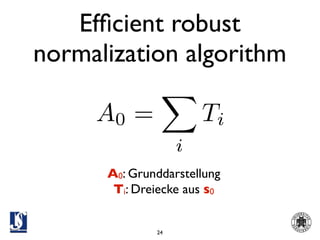

- 80. Efficient robust normalization algorithm A0 = Ti i A0: Grunddarstellung Ti: Dreiecke aus s0 24
- 81.
- 82.
- 83. Efficient robust normalization algorithm Ti: Dreieck Tj: Dreieck 25
- 84. Efficient robust normalization algorithm • Vorberechnung • Berechne den Gradienten der Basisdarstellung: ∇A0 • Berechne die Jacobimatrix des Warp in (x;0) • Berechne die Gradientenbilder SDic • Berechne die Hesse-Matrix Hpi für jedes Dreieck • Berechne die Darstellungs-Matrix HAi für jedes Dreieck 26
- 85. Efficient robust normalization algorithm • Iteration • Warp I with W(x;p) to compute I(W(x;p)) • Berechne das Fehlerbild Eapp(x) • Berechne HA = Σiς’i·HiA • Berechne Δλ und aktualisiere λ und Eapp • Berechne die Hesse-Matrix Hp und invertiere sie • Berechne Σxς’ (Eapp(x)2) SDTic(x) Eapp(x) • Berechne Δp • Aktualisiere den Warp 27
- 86. Experiment 28
- 87. Experiment 28
- 88. Experiment • Vergleich derverschiedenen Algorithmen mit verschiedenen Überdeckungsanteilen und verschiedenen Darstellungsbildern 28
- 89. Experiment • Vergleich derverschiedenen Algorithmen mit verschiedenen Überdeckungsanteilen und verschiedenen Darstellungsbildern • inklusive Hager-Belhumeur 28
- 90. Experiment 29
- 91. Experiment 29
- 92. Experiment 29

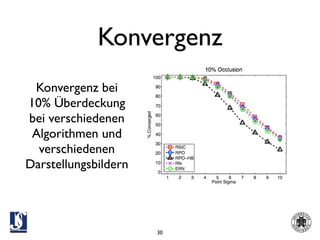

- 93. Konvergenz Konvergenz bei 10%Überdeckung bei verschiedenen Algorithmen und verschiedenen Darstellungsbildern 30
- 94. Konvergenz Konvergenz bei 10%Überdeckung bei verschiedenen Algorithmen und verschiedenen Darstellungsbildern Alle konvergieren ähnlich außer Hager-Belhumeur 30
- 95. Konvergenz Konvergenz bei 50%Überdeckung bei verschiedenen Algorithmen und verschiedenen Darstellungsbildern 31
- 96. Konvergenz Konvergenz bei 50%Überdeckung bei verschiedenen Algorithmen und verschiedenen Darstellungsbildern Hager-Belhumeur zeigt deutliche Defizite 31

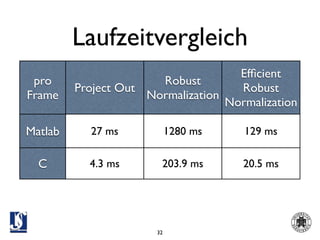

- 97. Laufzeitvergleich Efficient pro Robust Project Out Robust Frame Normalization Normalization Matlab 27 ms 1280 ms 129 ms C 4.3 ms 203.9 ms 20.5 ms 32
- 98. Laufzeitvergleich Efficient pro Robust Project Out Robust Frame Normalization Normalization Matlab 27 ms 1280 ms 129 ms C 4.3 ms 203.9 ms 20.5 ms Datenset: Testhardware: 547 Frames 11 Formparameter 3 GHz Pentium 4 20 Darstellungsparameter 9981 Farbpixel 32
- 99.
- 100.
- 101. Was sollte ichnun wissen? 34
- 102. Was sollte ichnun wissen? 34
- 103. Was sollte ichnun wissen? 34
- 104. Was sollte ichnun wissen? 34
- 105. Was sollte ichnun wissen? 34
