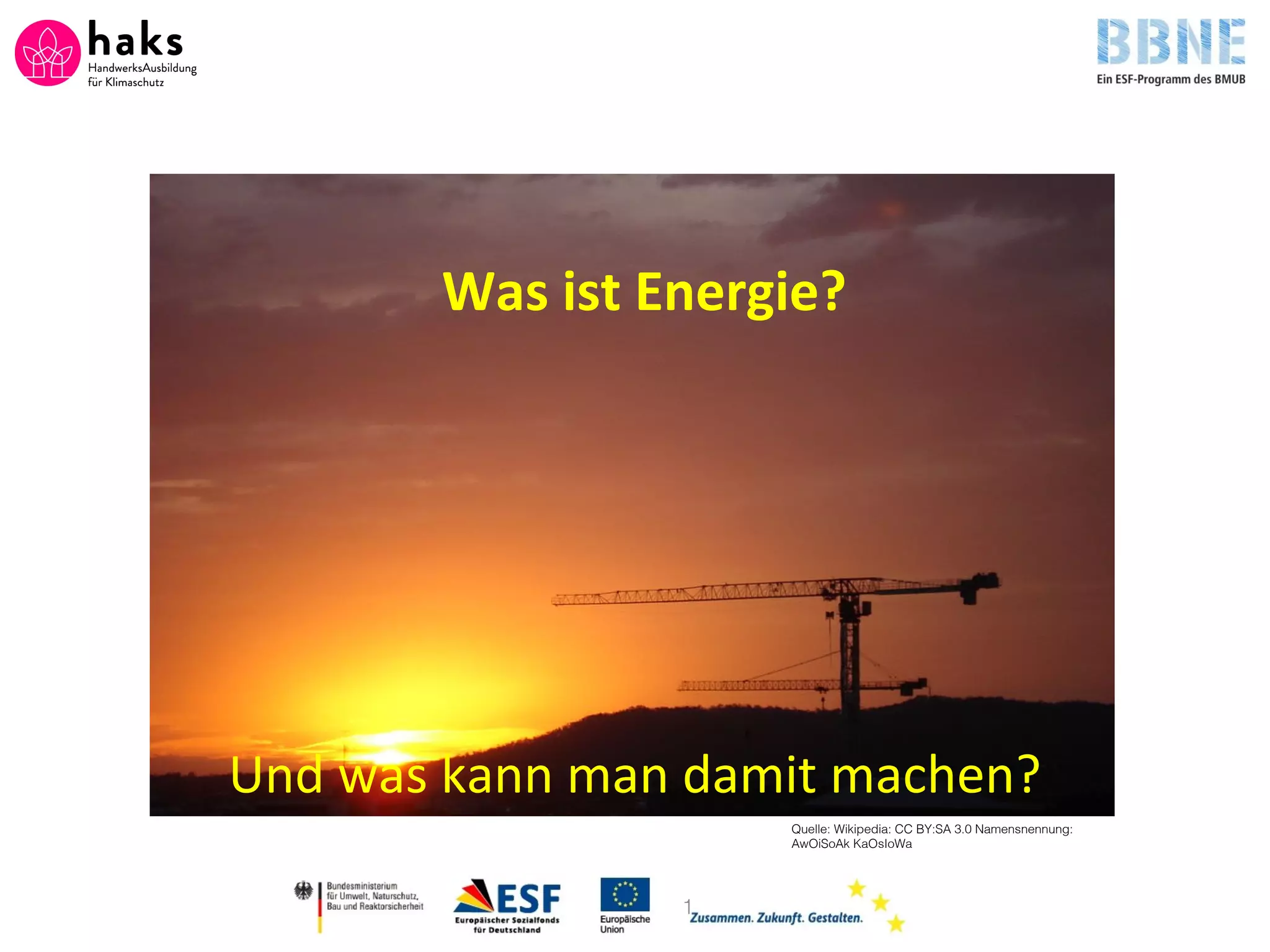

Was ist Energie?
Und was kann man damit machen?
1
Quelle: Wikipedia: CC BY:SA 3.0 Namensnennung:
AwOiSoAk KaOsIoWa

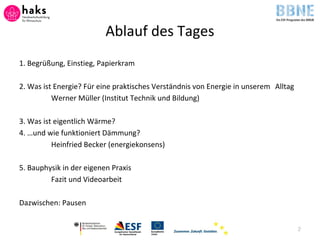

Ablauf des Tages
1. Begrüßung, Einstieg, Papierkram
2. Was ist Energie? Für eine praktisches Verständnis von Energie in unserem Alltag
Werner Müller (Institut Technik und Bildung)
3. Was ist eigentlich Wärme?
4. …und wie funktioniert Dämmung?
Heinfried Becker (energiekonsens)
5. Bauphysik in der eigenen Praxis
Fazit und Videoarbeit
Dazwischen: Pausen
2
3
http://www.nordkurier.de/sites/default/files/styles/artikel_bild_640px/public/dcx/2013/10/23/doc6cdzi4ykn74kk2glee__file6c
dur12ka3a2z17xhky.jpg?itok=uHEY96me
http://www.karriere.de/media/Job/3/PauseN_420_JeanB.-Fotolia.jpg
Kaffee- und Mittagspause
wie vereinbart, aber flexibel
Raucherpausen
nach Bedarf
Kaffee, Tee und andere Getränke sind
kostenlos;
https://t1.ftcdn.net/jpg/00/59/76/26/240_F_59762654_9PdPFs0Zx8fOFPQhfXn0H9WSc2shrm9r.jpg
Hinweise zur Organisation

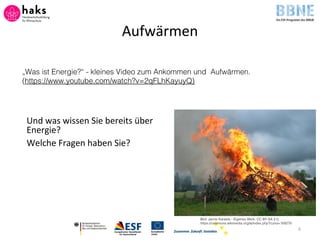

Aufwärmen
Und was wissen Sie bereits über
Energie?
Welche Fragen haben Sie?
4
Bild: Janne Karaste - Eigenes Werk, CC BY-SA 2.0,
https://commons.wikimedia.org/w/index.php?curid=169278
„Was ist Energie?“ - kleines Video zum Ankommen und Aufwärmen.
(https://www.youtube.com/watch?v=2qFLhKayuyQ)

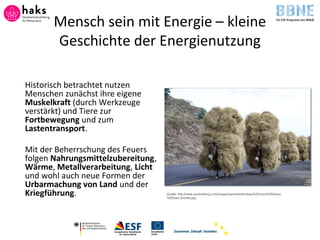

Mensch sein mit Energie – kleine
Geschichte der Energienutzung
Historisch betrachtet nutzen
Menschen zunächst ihre eigene
Muskelkraft (durch Werkzeuge
verstärkt) und Tiere zur
Fortbewegung und zum
Lastentransport.
Mit der Beherrschung des Feuers
folgen Nahrungsmittelzubereitung,
Wärme, Metallverarbeitung, Licht
und wohl auch neue Formen der
Urbarmachung von Land und der
Kriegführung. Quelle: http://www.equitrekking.com/images/uploads/donkeys%20carry%20heavy

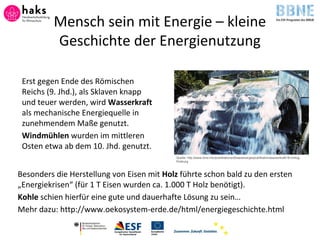

Erst gegen Ende des Römischen
Reichs (9. Jhd.), als Sklaven knapp
und teuer werden, wird Wasserkraft
als mechanische Energiequelle in
zunehmendem Maße genutzt.
Windmühlen wurden im mittleren
Osten etwa ab dem 10. Jhd. genutzt.
Besonders die Herstellung von Eisen mit Holz führte schon bald zu den ersten
„Energiekrisen“ (für 1 T Eisen wurden ca. 1.000 T Holz benötigt).
Kohle schien hierfür eine gute und dauerhafte Lösung zu sein…
Mehr dazu: http://www.oekosystem-erde.de/html/energiegeschichte.html
Quelle: http://www.bine.info/publikationen/basisenergie/publikation/wasserkraft/ © triolog,
Freiburg

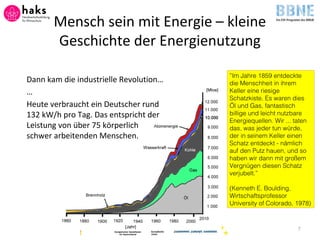

Mensch sein mit Energie – kleine
Geschichte der Energienutzung
7
”Im Jahre 1859 entdeckte
die Menschheit in ihrem
Keller eine riesige
Schatzkiste. Es waren dies
Öl und Gas, fantastisch
billige und leicht nutzbare
Energiequellen. Wir ... taten
das, was jeder tun würde,
der in seinem Keller einen
Schatz entdeckt - nämlich
auf den Putz hauen, und so
haben wir dann mit großem
Vergnügen diesen Schatz
verjubelt.”
(Kenneth E. Boulding,
Wirtschaftsprofessor
University of Colorado, 1978)
Dann kam die industrielle Revolution…
…
Heute verbraucht ein Deutscher rund
132 kW/h pro Tag. Das entspricht der
Leistung von über 75 körperlich
schwer arbeitenden Menschen.
Mensch sein mit Energie – kleine
Geschichte der Energienutzung

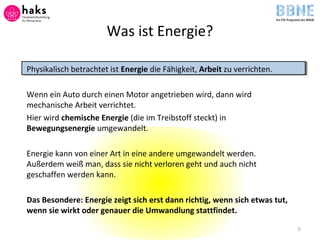

Was ist Energie?
Physikalisch betrachtet ist Energie die Fähigkeit, Arbeit zu verrichten.
Wenn ein Auto durch einen Motor angetrieben wird, dann wird
mechanische Arbeit verrichtet.
Hier wird chemische Energie (die im Treibstoff steckt) in
Bewegungsenergie umgewandelt.
Energie kann von einer Art in eine andere umgewandelt werden.
Außerdem weiß man, dass sie nicht verloren geht und auch nicht
geschaffen werden kann.
Das Besondere: Energie zeigt sich erst dann richtig, wenn sich etwas tut,
wenn sie wirkt oder genauer die Umwandlung stattfindet.
8
Fakt ist:
Ohne Energie ist nichts.
Überhaupt nichts.

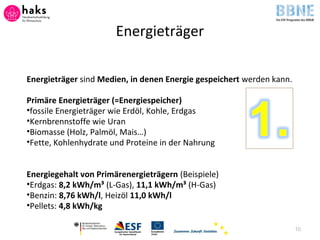

Energieträger
Energieträger sind Medien, in denen Energie gespeichert werden kann.
Primäre Energieträger (=Energiespeicher)
•fossile Energieträger wie Erdöl, Kohle, Erdgas
•Kernbrennstoffe wie Uran
•Biomasse (Holz, Palmöl, Mais…)
•Fette, Kohlenhydrate und Proteine in der Nahrung
Energiegehalt von Primärenergieträgern (Beispiele)
•Erdgas: 8,2 kWh/m³ (L-Gas), 11,1 kWh/m³ (H-Gas)
•Benzin: 8,76 kWh/l, Heizöl 11,0 kWh/l
•Pellets: 4,8 kWh/kg
10

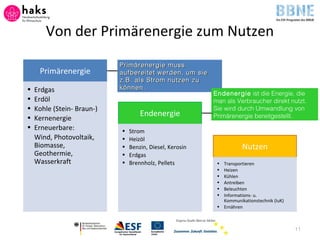

Von der Primärenergie zum Nutzen
11
Primärenergie
• Erdgas
• Erdöl
• Kohle (Stein- Braun-)
• Kernenergie
• Erneuerbare:
Wind, Photovoltaik,
Biomasse,
Geothermie,
Wasserkraft
Endenergie
• Strom
• Heizöl
• Benzin, Diesel, Kerosin
• Erdgas
• Brennholz, Pellets
Nutzen
• Transportieren
• Heizen
• Kühlen
• Antreiben
• Beleuchten
• Informations- u.
Kommunikationstechnik (IuK)
• Ernähren
Eigene Grafik Werner Müller
Primärenergie mussPrimärenergie muss
aufbereitet werden, um sieaufbereitet werden, um sie
z.B. als Strom nutzen zuz.B. als Strom nutzen zu
können.können.
Endenergie ist die Energie, die
man als Verbraucher direkt nutzt.
Sie wird durch Umwandlung von
Primärenergie bereitgestellt.

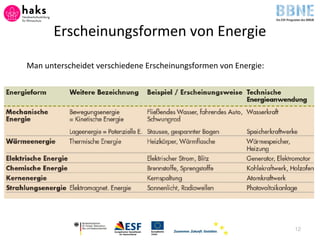

Erscheinungsformen von Energie
Man unterscheidet verschiedene Erscheinungsformen von Energie:
12

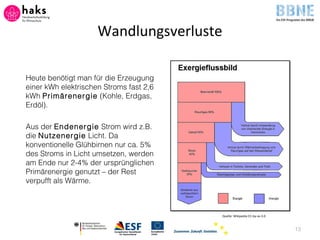

Wandlungsverluste
Quelle: Wikipedia CC-by-sa-3.0
13
Heute benötigt man für die Erzeugung
einer kWh elektrischen Stroms fast 2,6
kWh Primärenergie (Kohle, Erdgas,
Erdöl).
Aus der Endenergie Strom wird z.B.
die Nutzenergie Licht. Da
konventionelle Glühbirnen nur ca. 5%
des Stroms in Licht umsetzen, werden
am Ende nur 2-4% der ursprünglichen
Primärenergie genutzt – der Rest
verpufft als Wärme.

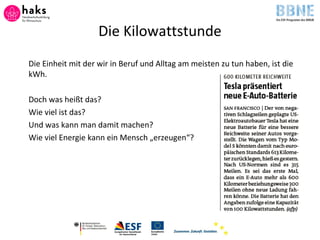

Die Kilowattstunde
Die Einheit mit der wir in Beruf und Alltag am meisten zu tun haben, ist die
kWh.
Doch was heißt das?
Wie viel ist das?
Und was kann man damit machen?
Wie viel Energie kann ein Mensch „erzeugen“?

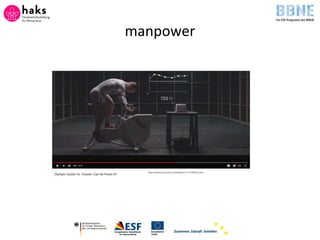

manpower
https://www.youtube.com/watch?v=Tn4N55JL5wI

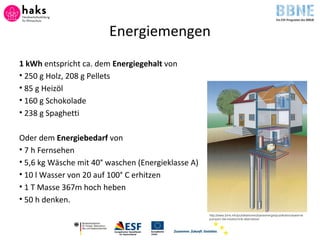

Energiemengen
1 kWh entspricht ca. dem Energiegehalt von
• 250 g Holz, 208 g Pellets
• 85 g Heizöl
• 160 g Schokolade
• 238 g Spaghetti
Oder dem Energiebedarf von
• 7 h Fernsehen
• 5,6 kg Wäsche mit 40° waschen (Energieklasse A)
• 10 l Wasser von 20 auf 100° C erhitzen
• 1 T Masse 367m hoch heben
• 50 h denken.
http://www.bine.info/publikationen/basisenergie/publikation/waerme
pumpen-die-heiztechnik-alternative/

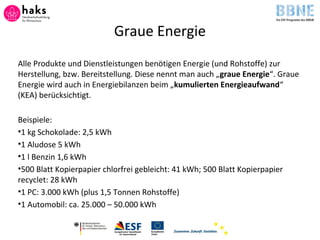

Graue Energie
Alle Produkte und Dienstleistungen benötigen Energie (und Rohstoffe) zur
Herstellung, bzw. Bereitstellung. Diese nennt man auch „graue Energie“. Graue
Energie wird auch in Energiebilanzen beim „kumulierten Energieaufwand“
(KEA) berücksichtigt.
Beispiele:
•1 kg Schokolade: 2,5 kWh
•1 Aludose 5 kWh
•1 l Benzin 1,6 kWh
•500 Blatt Kopierpapier chlorfrei gebleicht: 41 kWh; 500 Blatt Kopierpapier
recyclet: 28 kWh
•1 PC: 3.000 kWh (plus 1,5 Tonnen Rohstoffe)
•1 Automobil: ca. 25.000 – 50.000 kWh

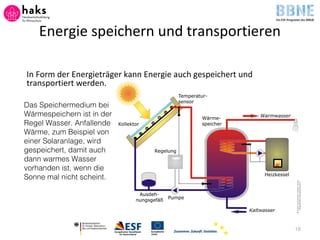

Energie speichern und transportieren
In Form der Energieträger kann Energie auch gespeichert und
transportiert werden.
18
Das Speichermedium bei
Wärmespeichern ist in der
Regel Wasser. Anfallende
Wärme, zum Beispiel von
einer Solaranlage, wird
gespeichert, damit auch
dann warmes Wasser
vorhanden ist, wenn die
Sonne mal nicht scheint.

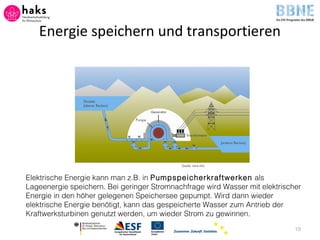

Energie speichern und transportieren
19
Elektrische Energie kann man z.B. in Pumpspeicherkraftwerken als
Lageenergie speichern. Bei geringer Stromnachfrage wird Wasser mit elektrischer
Energie in den höher gelegenen Speichersee gepumpt. Wird dann wieder
elektrische Energie benötigt, kann das gespeicherte Wasser zum Antrieb der
Kraftwerksturbinen genutzt werden, um wieder Strom zu gewinnen.
Quelle: bine-info

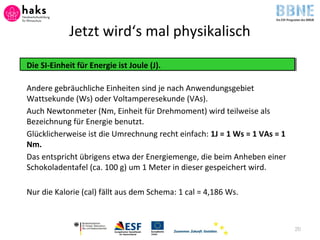

Jetzt wird‘s mal physikalisch
Die SI-Einheit für Energie ist Joule (J).
Andere gebräuchliche Einheiten sind je nach Anwendungsgebiet
Wattsekunde (Ws) oder Voltamperesekunde (VAs).
Auch Newtonmeter (Nm, Einheit für Drehmoment) wird teilweise als
Bezeichnung für Energie benutzt.
Glücklicherweise ist die Umrechnung recht einfach: 1J = 1 Ws = 1 VAs = 1
Nm.
Das entspricht übrigens etwa der Energiemenge, die beim Anheben einer
Schokoladentafel (ca. 100 g) um 1 Meter in dieser gespeichert wird.
Nur die Kalorie (cal) fällt aus dem Schema: 1 cal = 4,186 Ws.
20

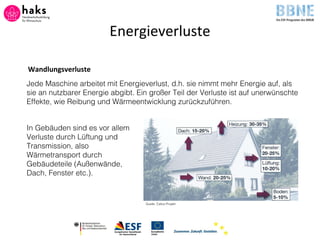

Energieverluste
Wandlungsverluste
Jede Maschine arbeitet mit Energieverlust, d.h. sie nimmt mehr Energie auf, als
sie an nutzbarer Energie abgibt. Ein großer Teil der Verluste ist auf unerwünschte
Effekte, wie Reibung und Wärmeentwicklung zurückzuführen.
In Gebäuden sind es vor allem
Verluste durch Lüftung und
Transmission, also
Wärmetransport durch
Gebäudeteile (Außenwände,
Dach, Fenster etc.).
Quelle: Callux-Projekt

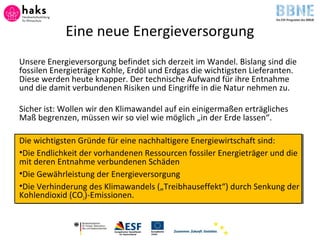

Eine neue Energieversorgung
Unsere Energieversorgung befindet sich derzeit im Wandel. Bislang sind die
fossilen Energieträger Kohle, Erdöl und Erdgas die wichtigsten Lieferanten.
Diese werden heute knapper. Der technische Aufwand für ihre Entnahme
und die damit verbundenen Risiken und Eingriffe in die Natur nehmen zu.
Sicher ist: Wollen wir den Klimawandel auf ein einigermaßen erträgliches
Maß begrenzen, müssen wir so viel wie möglich „in der Erde lassen“.
Die wichtigsten Gründe für eine nachhaltigere Energiewirtschaft sind:
•Die Endlichkeit der vorhandenen Ressourcen fossiler Energieträger und die
mit deren Entnahme verbundenen Schäden
•Die Gewährleistung der Energieversorgung
•Die Verhinderung des Klimawandels („Treibhauseffekt“) durch Senkung der
Kohlendioxid (CO2)-Emissionen.

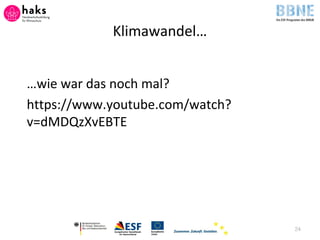

Klimawandel…
…wie war das noch mal?
https://www.youtube.com/watch?
v=dMDQzXvEBTE
24

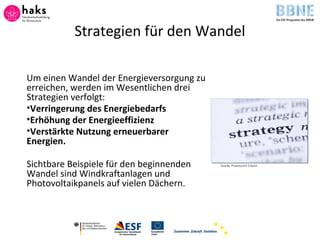

Strategien für den Wandel
Um einen Wandel der Energieversorgung zu
erreichen, werden im Wesentlichen drei
Strategien verfolgt:
•Verringerung des Energiebedarfs
•Erhöhung der Energieeffizienz
•Verstärkte Nutzung erneuerbarer
Energien.
Sichtbare Beispiele für den beginnenden
Wandel sind Windkraftanlagen und
Photovoltaikpanels auf vielen Dächern.
Quelle: Powerpoint ClipArt

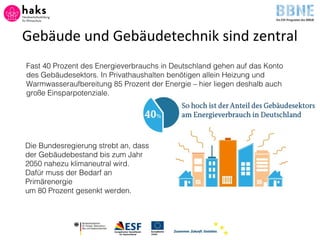

Gebäude und Gebäudetechnik sind zentral
Fast 40 Prozent des Energieverbrauchs in Deutschland gehen auf das Konto
des Gebäudesektors. In Privathaushalten benötigen allein Heizung und
Warmwasseraufbereitung 85 Prozent der Energie – hier liegen deshalb auch
große Einsparpotenziale.
Die Bundesregierung strebt an, dass
der Gebäudebestand bis zum Jahr
2050 nahezu klimaneutral wird.
Dafür muss der Bedarf an
Primärenergie
um 80 Prozent gesenkt werden.

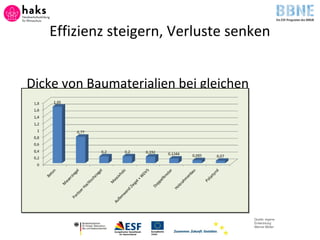

Effizienz steigern, Verluste senken
Dicke von Baumaterialien bei gleichen
Dämmeigenschaften:
Quelle: eigene
Entwicklung
Werner Müller

Weitere ähnliche Inhalte

Ähnlich wie Was ist energie

Produktpolitik für stromsparende Produkte
Produktpolitik für stromsparende ProdukteProduktpolitik für stromsparende Produkte
Produktpolitik für stromsparende Produkte
Oeko-Institut

GoGreen! Der große Kampf gegen die Klimakatastrophe
GoGreen! Der große Kampf gegen die KlimakatastropheGoGreen! Der große Kampf gegen die Klimakatastrophe
GoGreen! Der große Kampf gegen die Klimakatastrophe
Jakob Steinschaden

Bemerkungen über die Energiewende
Bemerkungen über die EnergiewendeBemerkungen über die Energiewende
Bemerkungen über die EnergiewendeWilli Stock

Die 1.000-kWh-Kampagne in EcoTopTen
Die 1.000-kWh-Kampagne in EcoTopTenDie 1.000-kWh-Kampagne in EcoTopTen
Die 1.000-kWh-Kampagne in EcoTopTen
Oeko-Institut

SESEC - Erneuerbare Energie & Kraft-Wärme-Kopplung
SESEC - Erneuerbare Energie & Kraft-Wärme-KopplungSESEC - Erneuerbare Energie & Kraft-Wärme-Kopplung
SESEC - Erneuerbare Energie & Kraft-Wärme-Kopplung
DITF Denkendorf

Das energieautonome haus
Das energieautonome hausDas energieautonome haus
Das energieautonome haus
e-Marke Österreich

Richtig Strom sparen - Der Ratgeber
Richtig Strom sparen - Der Ratgeber Richtig Strom sparen - Der Ratgeber
Richtig Strom sparen - Der Ratgeber
Privat

Energiewende in Deutschland: Industriepolitik neu denken - Einführung
Energiewende in Deutschland: Industriepolitik neu denken - EinführungEnergiewende in Deutschland: Industriepolitik neu denken - Einführung
Energiewende in Deutschland: Industriepolitik neu denken - Einführung
Ernst Ulrich von Weizsäcker

FHP_proposal_talk_with_notes
FHP_proposal_talk_with_notesFHP_proposal_talk_with_notes
FHP_proposal_talk_with_notes
smuemd

Die schlechteste Präsentation der Welt
Die schlechteste Präsentation der WeltDie schlechteste Präsentation der Welt
Die schlechteste Präsentation der Welt
wikonico

Die schlechteste Präsentation der Welt
Die schlechteste Präsentation der WeltDie schlechteste Präsentation der Welt
Die schlechteste Präsentation der Welt
sebastian-paradis_1

GE_in vorgestellteGesetzueberEnergien 000 000.pdf
GE_in vorgestellteGesetzueberEnergien 000 000.pdfGE_in vorgestellteGesetzueberEnergien 000 000.pdf
GE_in vorgestellteGesetzueberEnergien 000 000.pdf
giovanni Colombo

Jugendklimagipfel in rottenburg i maßnahmen zum strom sparen
Jugendklimagipfel in rottenburg i maßnahmen zum strom sparenJugendklimagipfel in rottenburg i maßnahmen zum strom sparen
Jugendklimagipfel in rottenburg i maßnahmen zum strom sparenfrancisco gonzalez cano

INSIGHT REPORT Energieeffizienz
INSIGHT REPORT EnergieeffizienzINSIGHT REPORT Energieeffizienz
INSIGHT REPORT EnergieeffizienzTACook Consultants

Lösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni Flensburg
Lösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni FlensburgLösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni Flensburg
Lösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni FlensburgFachschaftsteam, TU Berlin

Kamingespraech kurzfassung 2010
Kamingespraech kurzfassung 2010Kamingespraech kurzfassung 2010
Kamingespraech kurzfassung 2010
mipaula

Interview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mpsInterview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mpsmetropolsolar


Ähnlich wie Was ist energie (19)

Produktpolitik für stromsparende Produkte
Produktpolitik für stromsparende ProdukteProduktpolitik für stromsparende Produkte
Produktpolitik für stromsparende Produkte

GoGreen! Der große Kampf gegen die Klimakatastrophe
GoGreen! Der große Kampf gegen die KlimakatastropheGoGreen! Der große Kampf gegen die Klimakatastrophe
GoGreen! Der große Kampf gegen die Klimakatastrophe

Vbjt20072
Vbjt20072Vbjt20072
Vbjt20072

Bemerkungen über die Energiewende
Bemerkungen über die EnergiewendeBemerkungen über die Energiewende
Bemerkungen über die Energiewende

Die 1.000-kWh-Kampagne in EcoTopTen
Die 1.000-kWh-Kampagne in EcoTopTenDie 1.000-kWh-Kampagne in EcoTopTen
Die 1.000-kWh-Kampagne in EcoTopTen

SESEC - Erneuerbare Energie & Kraft-Wärme-Kopplung
SESEC - Erneuerbare Energie & Kraft-Wärme-KopplungSESEC - Erneuerbare Energie & Kraft-Wärme-Kopplung
SESEC - Erneuerbare Energie & Kraft-Wärme-Kopplung

Das energieautonome haus
Das energieautonome hausDas energieautonome haus
Das energieautonome haus

Richtig Strom sparen - Der Ratgeber
Richtig Strom sparen - Der Ratgeber Richtig Strom sparen - Der Ratgeber
Richtig Strom sparen - Der Ratgeber

Ende der Großzügigkeit?
Ende der Großzügigkeit?Ende der Großzügigkeit?
Ende der Großzügigkeit?

Energiewende in Deutschland: Industriepolitik neu denken - Einführung
Energiewende in Deutschland: Industriepolitik neu denken - EinführungEnergiewende in Deutschland: Industriepolitik neu denken - Einführung
Energiewende in Deutschland: Industriepolitik neu denken - Einführung

FHP_proposal_talk_with_notes
FHP_proposal_talk_with_notesFHP_proposal_talk_with_notes
FHP_proposal_talk_with_notes

Die schlechteste Präsentation der Welt
Die schlechteste Präsentation der WeltDie schlechteste Präsentation der Welt
Die schlechteste Präsentation der Welt

Die schlechteste Präsentation der Welt
Die schlechteste Präsentation der WeltDie schlechteste Präsentation der Welt
Die schlechteste Präsentation der Welt

GE_in vorgestellteGesetzueberEnergien 000 000.pdf
GE_in vorgestellteGesetzueberEnergien 000 000.pdfGE_in vorgestellteGesetzueberEnergien 000 000.pdf
GE_in vorgestellteGesetzueberEnergien 000 000.pdf

Jugendklimagipfel in rottenburg i maßnahmen zum strom sparen
Jugendklimagipfel in rottenburg i maßnahmen zum strom sparenJugendklimagipfel in rottenburg i maßnahmen zum strom sparen
Jugendklimagipfel in rottenburg i maßnahmen zum strom sparen

INSIGHT REPORT Energieeffizienz
INSIGHT REPORT EnergieeffizienzINSIGHT REPORT Energieeffizienz
INSIGHT REPORT Energieeffizienz

Lösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni Flensburg
Lösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni FlensburgLösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni Flensburg
Lösungen für die Klimawende // C02 Speicher // Prof. Hohmeyer, Uni Flensburg

Kamingespraech kurzfassung 2010
Kamingespraech kurzfassung 2010Kamingespraech kurzfassung 2010
Kamingespraech kurzfassung 2010

Interview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mpsInterview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mps


Was ist energie

  • 1. Was ist Energie? Und was kann man damit machen? 1 Quelle: Wikipedia: CC BY:SA 3.0 Namensnennung: AwOiSoAk KaOsIoWa
  • 2. Ablauf des Tages 1. Begrüßung, Einstieg, Papierkram 2. Was ist Energie? Für eine praktisches Verständnis von Energie in unserem Alltag Werner Müller (Institut Technik und Bildung) 3. Was ist eigentlich Wärme? 4. …und wie funktioniert Dämmung? Heinfried Becker (energiekonsens) 5. Bauphysik in der eigenen Praxis Fazit und Videoarbeit Dazwischen: Pausen 2
  • 3. 3 http://www.nordkurier.de/sites/default/files/styles/artikel_bild_640px/public/dcx/2013/10/23/doc6cdzi4ykn74kk2glee__file6c dur12ka3a2z17xhky.jpg?itok=uHEY96me http://www.karriere.de/media/Job/3/PauseN_420_JeanB.-Fotolia.jpg Kaffee- und Mittagspause wie vereinbart, aber flexibel Raucherpausen nach Bedarf Kaffee, Tee und andere Getränke sind kostenlos; https://t1.ftcdn.net/jpg/00/59/76/26/240_F_59762654_9PdPFs0Zx8fOFPQhfXn0H9WSc2shrm9r.jpg Hinweise zur Organisation
  • 4. Aufwärmen Und was wissen Sie bereits über Energie? Welche Fragen haben Sie? 4 Bild: Janne Karaste - Eigenes Werk, CC BY-SA 2.0, https://commons.wikimedia.org/w/index.php?curid=169278 „Was ist Energie?“ - kleines Video zum Ankommen und Aufwärmen. (https://www.youtube.com/watch?v=2qFLhKayuyQ)
  • 5. Mensch sein mit Energie – kleine Geschichte der Energienutzung Historisch betrachtet nutzen Menschen zunächst ihre eigene Muskelkraft (durch Werkzeuge verstärkt) und Tiere zur Fortbewegung und zum Lastentransport. Mit der Beherrschung des Feuers folgen Nahrungsmittelzubereitung, Wärme, Metallverarbeitung, Licht und wohl auch neue Formen der Urbarmachung von Land und der Kriegführung. Quelle: http://www.equitrekking.com/images/uploads/donkeys%20carry%20heavy %20load_brooke.jpg
  • 6. Erst gegen Ende des Römischen Reichs (9. Jhd.), als Sklaven knapp und teuer werden, wird Wasserkraft als mechanische Energiequelle in zunehmendem Maße genutzt. Windmühlen wurden im mittleren Osten etwa ab dem 10. Jhd. genutzt. Besonders die Herstellung von Eisen mit Holz führte schon bald zu den ersten „Energiekrisen“ (für 1 T Eisen wurden ca. 1.000 T Holz benötigt). Kohle schien hierfür eine gute und dauerhafte Lösung zu sein… Mehr dazu: http://www.oekosystem-erde.de/html/energiegeschichte.html Quelle: http://www.bine.info/publikationen/basisenergie/publikation/wasserkraft/ © triolog, Freiburg Mensch sein mit Energie – kleine Geschichte der Energienutzung
  • 7. 7 ”Im Jahre 1859 entdeckte die Menschheit in ihrem Keller eine riesige Schatzkiste. Es waren dies Öl und Gas, fantastisch billige und leicht nutzbare Energiequellen. Wir ... taten das, was jeder tun würde, der in seinem Keller einen Schatz entdeckt - nämlich auf den Putz hauen, und so haben wir dann mit großem Vergnügen diesen Schatz verjubelt.” (Kenneth E. Boulding, Wirtschaftsprofessor University of Colorado, 1978) Dann kam die industrielle Revolution… … Heute verbraucht ein Deutscher rund 132 kW/h pro Tag. Das entspricht der Leistung von über 75 körperlich schwer arbeitenden Menschen. Mensch sein mit Energie – kleine Geschichte der Energienutzung
  • 8. Was ist Energie? Physikalisch betrachtet ist Energie die Fähigkeit, Arbeit zu verrichten. Wenn ein Auto durch einen Motor angetrieben wird, dann wird mechanische Arbeit verrichtet. Hier wird chemische Energie (die im Treibstoff steckt) in Bewegungsenergie umgewandelt. Energie kann von einer Art in eine andere umgewandelt werden. Außerdem weiß man, dass sie nicht verloren geht und auch nicht geschaffen werden kann. Das Besondere: Energie zeigt sich erst dann richtig, wenn sich etwas tut, wenn sie wirkt oder genauer die Umwandlung stattfindet. 8
  • 9. Fakt ist: Ohne Energie ist nichts. Überhaupt nichts.
  • 10. Energieträger Energieträger sind Medien, in denen Energie gespeichert werden kann. Primäre Energieträger (=Energiespeicher) •fossile Energieträger wie Erdöl, Kohle, Erdgas •Kernbrennstoffe wie Uran •Biomasse (Holz, Palmöl, Mais…) •Fette, Kohlenhydrate und Proteine in der Nahrung Energiegehalt von Primärenergieträgern (Beispiele) •Erdgas: 8,2 kWh/m³ (L-Gas), 11,1 kWh/m³ (H-Gas) •Benzin: 8,76 kWh/l, Heizöl 11,0 kWh/l •Pellets: 4,8 kWh/kg 10
  • 11. Von der Primärenergie zum Nutzen 11 Primärenergie • Erdgas • Erdöl • Kohle (Stein- Braun-) • Kernenergie • Erneuerbare: Wind, Photovoltaik, Biomasse, Geothermie, Wasserkraft Endenergie • Strom • Heizöl • Benzin, Diesel, Kerosin • Erdgas • Brennholz, Pellets Nutzen • Transportieren • Heizen • Kühlen • Antreiben • Beleuchten • Informations- u. Kommunikationstechnik (IuK) • Ernähren Eigene Grafik Werner Müller Primärenergie mussPrimärenergie muss aufbereitet werden, um sieaufbereitet werden, um sie z.B. als Strom nutzen zuz.B. als Strom nutzen zu können.können. Endenergie ist die Energie, die man als Verbraucher direkt nutzt. Sie wird durch Umwandlung von Primärenergie bereitgestellt.
  • 12. Erscheinungsformen von Energie Man unterscheidet verschiedene Erscheinungsformen von Energie: 12
  • 13. Wandlungsverluste Quelle: Wikipedia CC-by-sa-3.0 13 Heute benötigt man für die Erzeugung einer kWh elektrischen Stroms fast 2,6 kWh Primärenergie (Kohle, Erdgas, Erdöl). Aus der Endenergie Strom wird z.B. die Nutzenergie Licht. Da konventionelle Glühbirnen nur ca. 5% des Stroms in Licht umsetzen, werden am Ende nur 2-4% der ursprünglichen Primärenergie genutzt – der Rest verpufft als Wärme.
  • 14. Die Kilowattstunde Die Einheit mit der wir in Beruf und Alltag am meisten zu tun haben, ist die kWh. Doch was heißt das? Wie viel ist das? Und was kann man damit machen? Wie viel Energie kann ein Mensch „erzeugen“?
  • 16. Energiemengen 1 kWh entspricht ca. dem Energiegehalt von • 250 g Holz, 208 g Pellets • 85 g Heizöl • 160 g Schokolade • 238 g Spaghetti Oder dem Energiebedarf von • 7 h Fernsehen • 5,6 kg Wäsche mit 40° waschen (Energieklasse A) • 10 l Wasser von 20 auf 100° C erhitzen • 1 T Masse 367m hoch heben • 50 h denken. http://www.bine.info/publikationen/basisenergie/publikation/waerme pumpen-die-heiztechnik-alternative/
  • 17. Graue Energie Alle Produkte und Dienstleistungen benötigen Energie (und Rohstoffe) zur Herstellung, bzw. Bereitstellung. Diese nennt man auch „graue Energie“. Graue Energie wird auch in Energiebilanzen beim „kumulierten Energieaufwand“ (KEA) berücksichtigt. Beispiele: •1 kg Schokolade: 2,5 kWh •1 Aludose 5 kWh •1 l Benzin 1,6 kWh •500 Blatt Kopierpapier chlorfrei gebleicht: 41 kWh; 500 Blatt Kopierpapier recyclet: 28 kWh •1 PC: 3.000 kWh (plus 1,5 Tonnen Rohstoffe) •1 Automobil: ca. 25.000 – 50.000 kWh
  • 18. Energie speichern und transportieren In Form der Energieträger kann Energie auch gespeichert und transportiert werden. 18 Das Speichermedium bei Wärmespeichern ist in der Regel Wasser. Anfallende Wärme, zum Beispiel von einer Solaranlage, wird gespeichert, damit auch dann warmes Wasser vorhanden ist, wenn die Sonne mal nicht scheint.
  • 19. Energie speichern und transportieren 19 Elektrische Energie kann man z.B. in Pumpspeicherkraftwerken als Lageenergie speichern. Bei geringer Stromnachfrage wird Wasser mit elektrischer Energie in den höher gelegenen Speichersee gepumpt. Wird dann wieder elektrische Energie benötigt, kann das gespeicherte Wasser zum Antrieb der Kraftwerksturbinen genutzt werden, um wieder Strom zu gewinnen. Quelle: bine-info
  • 20. Jetzt wird‘s mal physikalisch Die SI-Einheit für Energie ist Joule (J). Andere gebräuchliche Einheiten sind je nach Anwendungsgebiet Wattsekunde (Ws) oder Voltamperesekunde (VAs). Auch Newtonmeter (Nm, Einheit für Drehmoment) wird teilweise als Bezeichnung für Energie benutzt. Glücklicherweise ist die Umrechnung recht einfach: 1J = 1 Ws = 1 VAs = 1 Nm. Das entspricht übrigens etwa der Energiemenge, die beim Anheben einer Schokoladentafel (ca. 100 g) um 1 Meter in dieser gespeichert wird. Nur die Kalorie (cal) fällt aus dem Schema: 1 cal = 4,186 Ws. 20
  • 21. Energieverluste Wandlungsverluste Jede Maschine arbeitet mit Energieverlust, d.h. sie nimmt mehr Energie auf, als sie an nutzbarer Energie abgibt. Ein großer Teil der Verluste ist auf unerwünschte Effekte, wie Reibung und Wärmeentwicklung zurückzuführen. In Gebäuden sind es vor allem Verluste durch Lüftung und Transmission, also Wärmetransport durch Gebäudeteile (Außenwände, Dach, Fenster etc.). Quelle: Callux-Projekt
  • 22.
  • 23. Eine neue Energieversorgung Unsere Energieversorgung befindet sich derzeit im Wandel. Bislang sind die fossilen Energieträger Kohle, Erdöl und Erdgas die wichtigsten Lieferanten. Diese werden heute knapper. Der technische Aufwand für ihre Entnahme und die damit verbundenen Risiken und Eingriffe in die Natur nehmen zu. Sicher ist: Wollen wir den Klimawandel auf ein einigermaßen erträgliches Maß begrenzen, müssen wir so viel wie möglich „in der Erde lassen“. Die wichtigsten Gründe für eine nachhaltigere Energiewirtschaft sind: •Die Endlichkeit der vorhandenen Ressourcen fossiler Energieträger und die mit deren Entnahme verbundenen Schäden •Die Gewährleistung der Energieversorgung •Die Verhinderung des Klimawandels („Treibhauseffekt“) durch Senkung der Kohlendioxid (CO2)-Emissionen.
  • 24. Klimawandel… …wie war das noch mal? https://www.youtube.com/watch? v=dMDQzXvEBTE 24
  • 25. Strategien für den Wandel Um einen Wandel der Energieversorgung zu erreichen, werden im Wesentlichen drei Strategien verfolgt: •Verringerung des Energiebedarfs •Erhöhung der Energieeffizienz •Verstärkte Nutzung erneuerbarer Energien. Sichtbare Beispiele für den beginnenden Wandel sind Windkraftanlagen und Photovoltaikpanels auf vielen Dächern. Quelle: Powerpoint ClipArt
  • 26. Gebäude und Gebäudetechnik sind zentral Fast 40 Prozent des Energieverbrauchs in Deutschland gehen auf das Konto des Gebäudesektors. In Privathaushalten benötigen allein Heizung und Warmwasseraufbereitung 85 Prozent der Energie – hier liegen deshalb auch große Einsparpotenziale. Die Bundesregierung strebt an, dass der Gebäudebestand bis zum Jahr 2050 nahezu klimaneutral wird. Dafür muss der Bedarf an Primärenergie um 80 Prozent gesenkt werden.
  • 27. Effizienz steigern, Verluste senken Dicke von Baumaterialien bei gleichen Dämmeigenschaften: Quelle: eigene Entwicklung Werner Müller

Hinweis der Redaktion

  1. Die Nennungen der TN werden mit Karten an einer Pinwand oder digital in einer Mindmap gesammelt. Die Ordnung der Nennungen ergibt eine erste Übersicht.
  2. Ein Blick auf die historische Entwicklung zeigt, worum genau es bei der Energienutzung geht: Transport, Nahrung, Wärme, Licht und schließlich technische Entwicklung und Kriegführung.
  3. Energiekrisen sind nicht neu. In der Forstwirtschaft wurde deshalb auch das Prinzip der Nachhaltigkeit entdeckt und praktiziert (nimm nur so viel Holz aus einem Wald, wie auch nachwachsen kann).
  4. Energieformen und –träger können vielfach umgewandelt werden. Dabei entstehen Wandlungs-“verluste“ (z.B. hier Erwähnung des Energieerhaltungssatz) und bisweilen überraschende „Resultate“ Beispiel: Von der Sonnenenergie zur Pizza zur Hirntätigkeit… Wie viel Energie steckt eigentlich in einer Idee? Unser Gehirn hat eine Leistung von ca. 20W. Strom lässt sich leicht in die in unserem Alltag erforderlichen Energieformen wandeln: Deshalb sprechen manche von der „Edelenergie Strom“ (bei der es dann leider auch das Problem der Speicherung gibt).
  5. Hauptsächliche Energieformen im Haushalt sind Strom und Wärme - und die chemische Energie unserer Nahrungsmittel. Auf diese wird in der Folge wesentlich Bezug genommen.
  6. Flüssiges Wasser hat eine sehr hohe spezifische Wärmekapazität von etwa 4200 J/(kg·K). Man braucht also für die Erhitzung eines Kilogramms um ein Kelvin 4,2 Kilojoule an thermischer Energie. Das bedeutet, dass Wasser im Vergleich mit anderen Flüssigkeiten recht viel Energie aufnehmen kann, ohne dass sich die Temperatur dabei deutlich erhöhen würde. Dadurch wird auch beim Abkühlen ebenso viel Energie wieder frei. Erhitzt man 1 kg Wasser (~ 1 Liter) von 15 °C auf 100 °C, dann benötigt man also 4200 J/(kg·K) · 85 K · 1 kg = 357 kJ. 3,6 MJ sind eine Kilowattstunde (kWh). Um einen Liter Wasser von Leitungstemperatur unter normalem Druck zum Kochen zu bringen, braucht man also etwa 0,1 kWh Energie.
  7. Anmerkung: Die Prozesskette ist bei den meisten Produkten ziemlich komplex. Zahlenangaben für den Gehalt an grauer Energie eines Produkts sind dementsprechend unsicher, je nach Quelle oder Berechnungsweise verschieden und häufig auch umstritten.
  8. Einführung
