Die Grob GmbH Antriebstechnik hat ein permanentes Schmiersystem für Schubketten entwickelt, das eine einfache und effektive Schmierung ermöglicht. Es sind zwei Gehäusevarianten (90° und 90° + 90°) verfügbar, die u.a. mit lebensmitteltauglichem Öl ausgestattet sind. Das richtige Schmiersystem trägt entscheidend zur Lebensdauer der Schubkettenanwendungen bei.

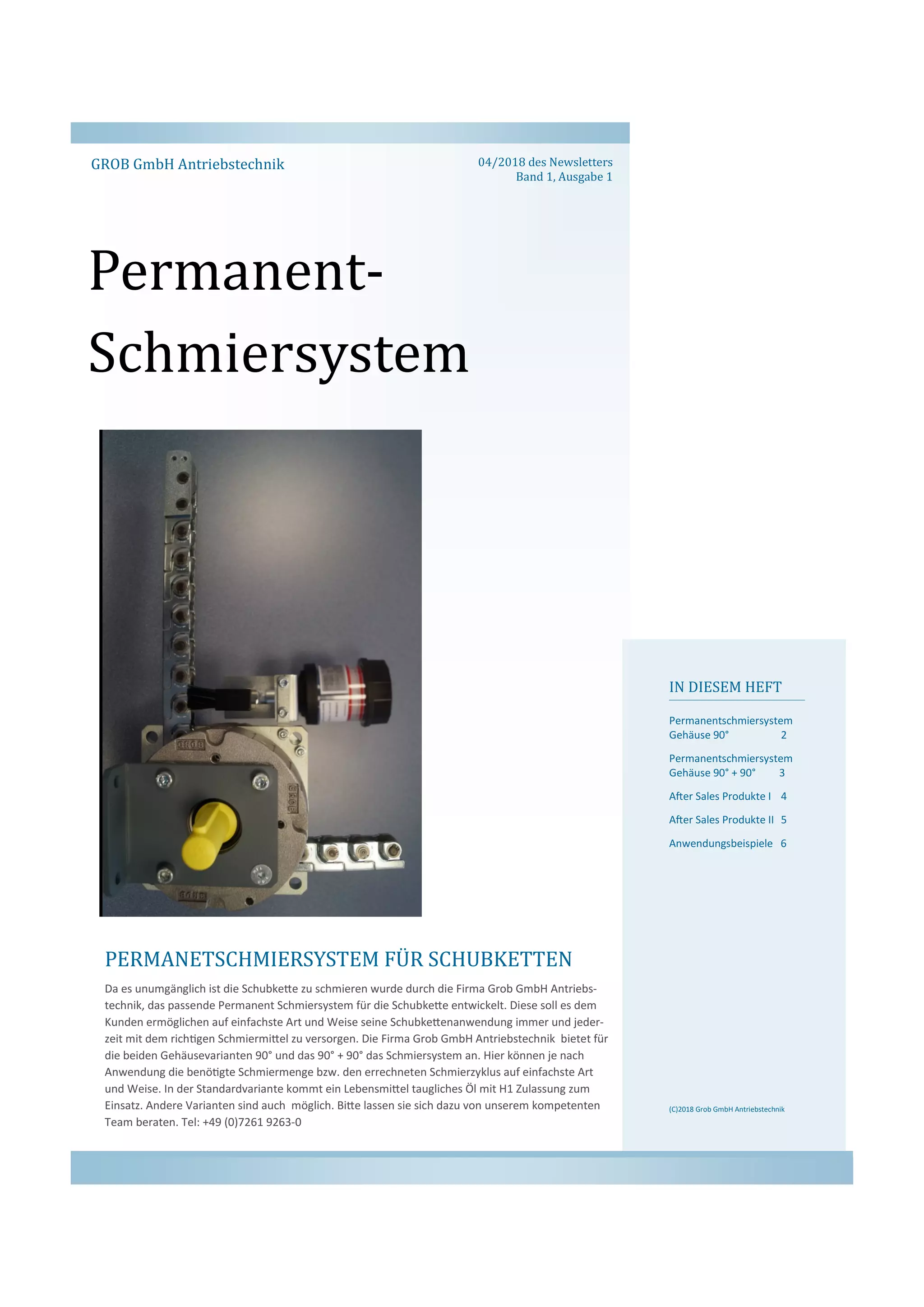

1. Permanent-
Schmiersystem
GROB GmbH Antriebstechnik
IN DIESEM HEFT
Permanentschmiersystem
Gehäuse 90° 2
Permanentschmiersystem
Gehäuse 90° + 90° 3
After Sales Produkte I 4
After Sales Produkte II 5
Anwendungsbeispiele 6
(C)2018 Grob GmbH Antriebstechnik
PERMANETSCHMIERSYSTEM FÜR SCHÜBKETTEN
Da es unumgänglich ist die Schubkette zu schmieren wurde durch die Firma Grob GmbH Antriebs-
technik, das passende Permanent Schmiersystem für die Schubkette entwickelt. Diese soll es dem
Kunden ermöglichen auf einfachste Art und Weise seine Schubkettenanwendung immer und jeder-
zeit mit dem richtigen Schmiermittel zu versorgen. Die Firma Grob GmbH Antriebstechnik bietet für
die beiden Gehäusevarianten 90° und das 90° + 90° das Schmiersystem an. Hier können je nach
Anwendung die benötigte Schmiermenge bzw. den errechneten Schmierzyklus auf einfachste Art
und Weise. In der Standardvariante kommt ein Lebensmittel taugliches Öl mit H1 Zulassung zum
Einsatz. Andere Varianten sind auch möglich. Bitte lassen sie sich dazu von unserem kompetenten
Team beraten. Tel: +49 (0)7261 9263-0
04/2018 des Newsletters
Band 1, Ausgabe 1

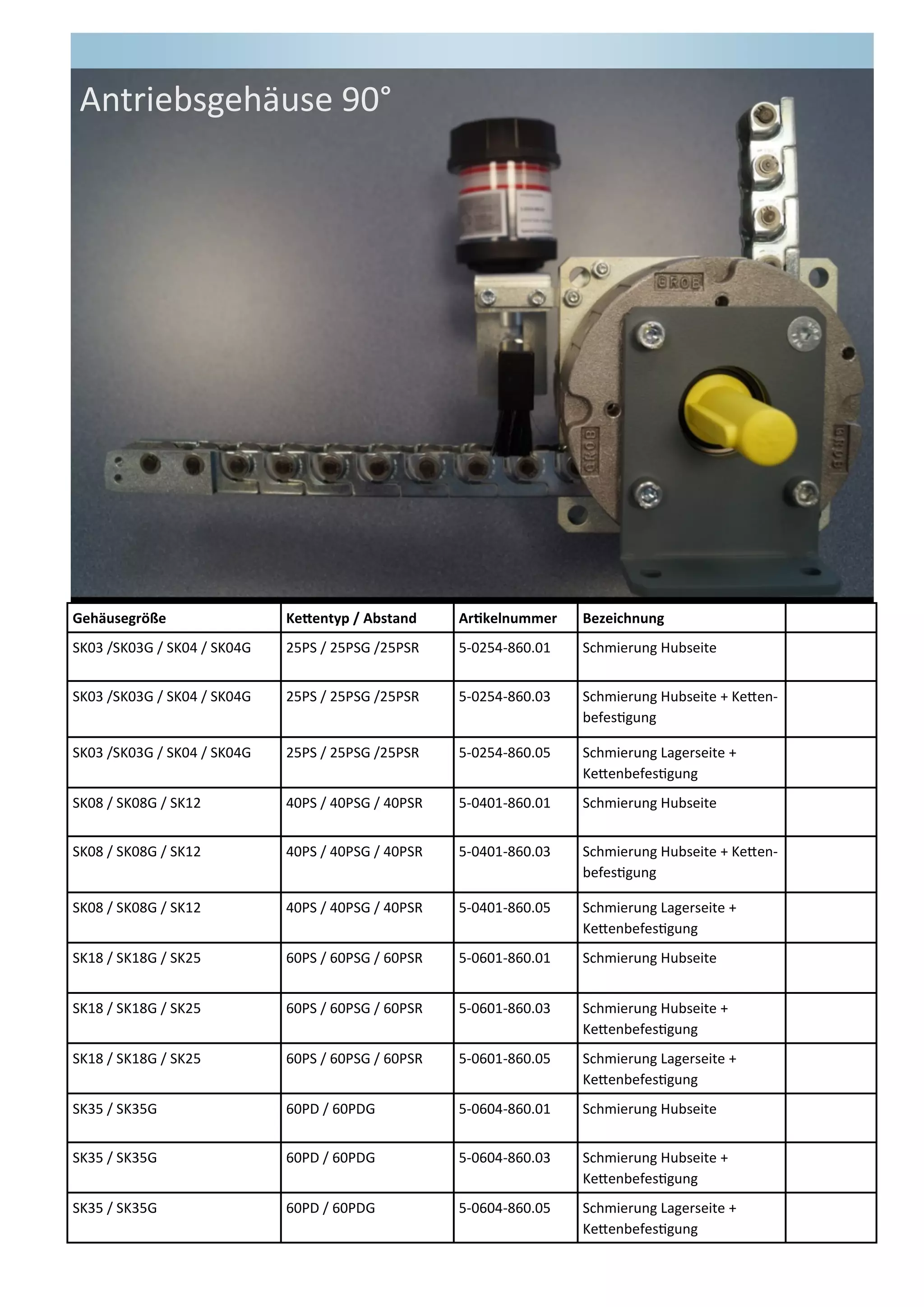

2. Gehäusegröße Kettentyp / Abstand Artikelnummer Bezeichnung
SK03 /SK03G / SK04 / SK04G 25PS / 25PSG /25PSR 5-0254-860.01 Schmierung Hubseite
SK03 /SK03G / SK04 / SK04G 25PS / 25PSG /25PSR 5-0254-860.03 Schmierung Hubseite + Ketten-
befestigung
SK03 /SK03G / SK04 / SK04G 25PS / 25PSG /25PSR 5-0254-860.05 Schmierung Lagerseite +
Kettenbefestigung
SK08 / SK08G / SK12 40PS / 40PSG / 40PSR 5-0401-860.01 Schmierung Hubseite
SK08 / SK08G / SK12 40PS / 40PSG / 40PSR 5-0401-860.03 Schmierung Hubseite + Ketten-
befestigung
SK08 / SK08G / SK12 40PS / 40PSG / 40PSR 5-0401-860.05 Schmierung Lagerseite +
Kettenbefestigung
SK18 / SK18G / SK25 60PS / 60PSG / 60PSR 5-0601-860.01 Schmierung Hubseite
SK18 / SK18G / SK25 60PS / 60PSG / 60PSR 5-0601-860.03 Schmierung Hubseite +
Kettenbefestigung
SK18 / SK18G / SK25 60PS / 60PSG / 60PSR 5-0601-860.05 Schmierung Lagerseite +
Kettenbefestigung
SK35 / SK35G 60PD / 60PDG 5-0604-860.01 Schmierung Hubseite
SK35 / SK35G 60PD / 60PDG 5-0604-860.03 Schmierung Hubseite +
Kettenbefestigung
SK35 / SK35G 60PD / 60PDG 5-0604-860.05 Schmierung Lagerseite +
Kettenbefestigung
Antriebsgehäuse 90°

3. Gehäusegröße Kettentyp / Abstand Artikelnummer Bezeichnung
SK03 /SK03G / SK04 / SK04G 25PS / 25PSG /25PSR 5-0254-860.09 Schmierung Hubseite + Ketten-
befestigung
SK08 / SK08G / SK12 40PS / 40PSG / 40PSR 5-0401-860.09 Schmierung Hubseite + Ketten-
befestigung
SK18 / SK18G / SK25 60PS / 60PSG / 60PSR 5-0601-860.09 Schmierung Hubseite + Ketten-
befestigung
SK35 / SK35G 60PD / 60PDG 5-0604-860.09 Schmierung Hubseite + Ketten-
befestigung
Antriebsgehäuse 90° + 90°
#
Der Austausch der Schmierdosen erfolgt nach der jeweiligen eingestellten Spenderzeit von 1/3/6/9 oder 12 Monaten. Bitte stel-
len sie sicher, dass der Schmierzyklus immer eingehalten werden kann.
#
Der Zustand der Schmierbürsten sollte mehrmals jährlich überprüft werden. Ein Austausch sollte spätestens nach 2-3 Jahren
oder bei vorzeitigem Verschleiß früher erfolgen.
#
Durch regelmäßige Wartung und schmieren der Schubketten, unterstützen sie diese ihre vorgesehene Lebensdauer zu erreichen.
* Hubseite = Schmierung der Kette erfolgt auf der Seite der Hubbewegung
* Lastseite = Schmierung der Kette erfolgt auf der Seite der Kettenlagerung

4. After Sales Produkte I
Abbildung Artikelnummer Bezeichnung Beschreibung
5-0254-860-02-060
NEU
Schmierbehälter 60ml R-5550
Special Food Oil
5-0254-860.02-120
NEU
Schmierbehälter 120ml R-5550
Special Food Oil
5-0254-860.02-240
NEU
Schmierbehälter 240ml R-5550
Special Food Oil
5-0254-860.00 Schmierbehäter 60ml Food Lube G100
5-0254-860.00001
NEU
Schmierbürste L=40mm
seitlicher Abgang
5-0401-860.00002
NEU
Schmierbürste L=70mm
seitlicher Abgang
5-0254-860.00000 Schmierbürste L=40mm
seitlicher Abgang
5-0401-860.00000 Schmierbürste L=70mm
seitlicher Abgang
5-0254-860-11.00001
NEU
Öl-Verschraubung
5-0254-860-10.00001 Öl-Verschraubung

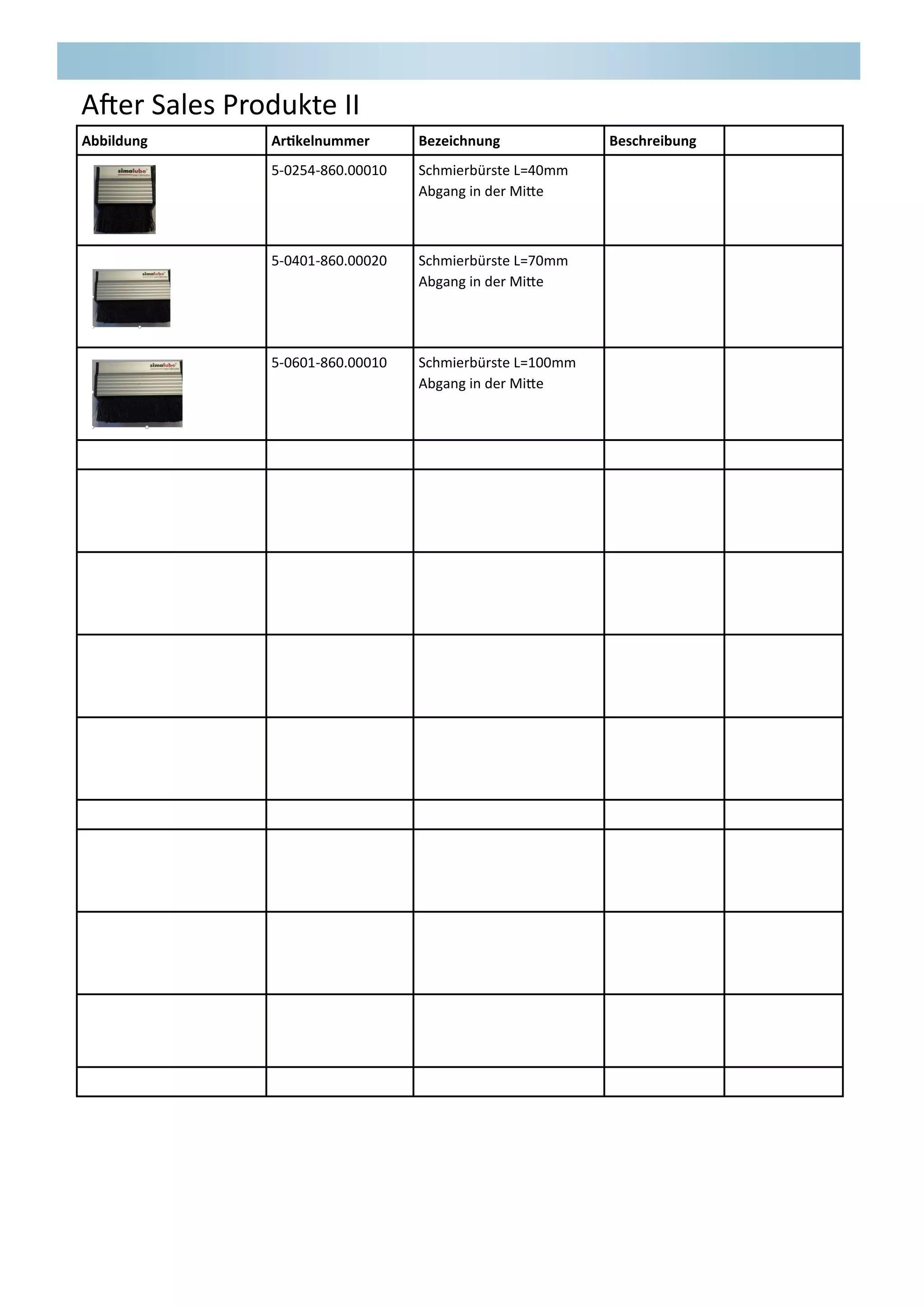

5. After Sales Produkte II
Abbildung Artikelnummer Bezeichnung Beschreibung
5-0254-860.00010 Schmierbürste L=40mm
Abgang in der Mitte
5-0401-860.00020 Schmierbürste L=70mm
Abgang in der Mitte
5-0601-860.00010 Schmierbürste L=100mm
Abgang in der Mitte

6. AnwendungsbeispieleGrob GmbH Antriebstechnik.
Seit 1945 erfolgreich am Markt vertre-
ten. Sie beschaftigen sich mit Produkten
rund um die lineare Antriebstechnik.
Zum Produktportfolio gehoren unter
anderem:
Spindelhubgetriebe MJ/BJ
Hubgetriebe Classic
Schnellhubgetriebe
Hoschleistungshubgetriebe
Elektrozylinder / Flexline
Hubspndelantrieb Mini
Schubkette / LinearChain
Stellantriebe
Spindeltriebe
Lohnarbeiten
www.grob-antriebstechnik.de
info@grob-antriebstechnik.de
GROB GmbH Antriebstechnik
Eberhard Layher Straße 5-9
D-74889 Sinsheim
www.grob-antriebstechnik.de
info@grob-antriebstechnik.de
Fon: +49 (0)7261 9263 –0
Fax: +49 (0)7261 9263-33
E-Mail: sales@grob-antriebstechnik.de
Antriebsgehäuse 90°
inkl. Schmiersystem Hubseite
+ Kettenbefestigung
Antriebsgehäuse 90° + 90°
inkl. Schmiersystem Hubseite
Antriebsgehäuse 90°
inkl. Schmiersystem Lagerseite
+ Kettenbefestigung
