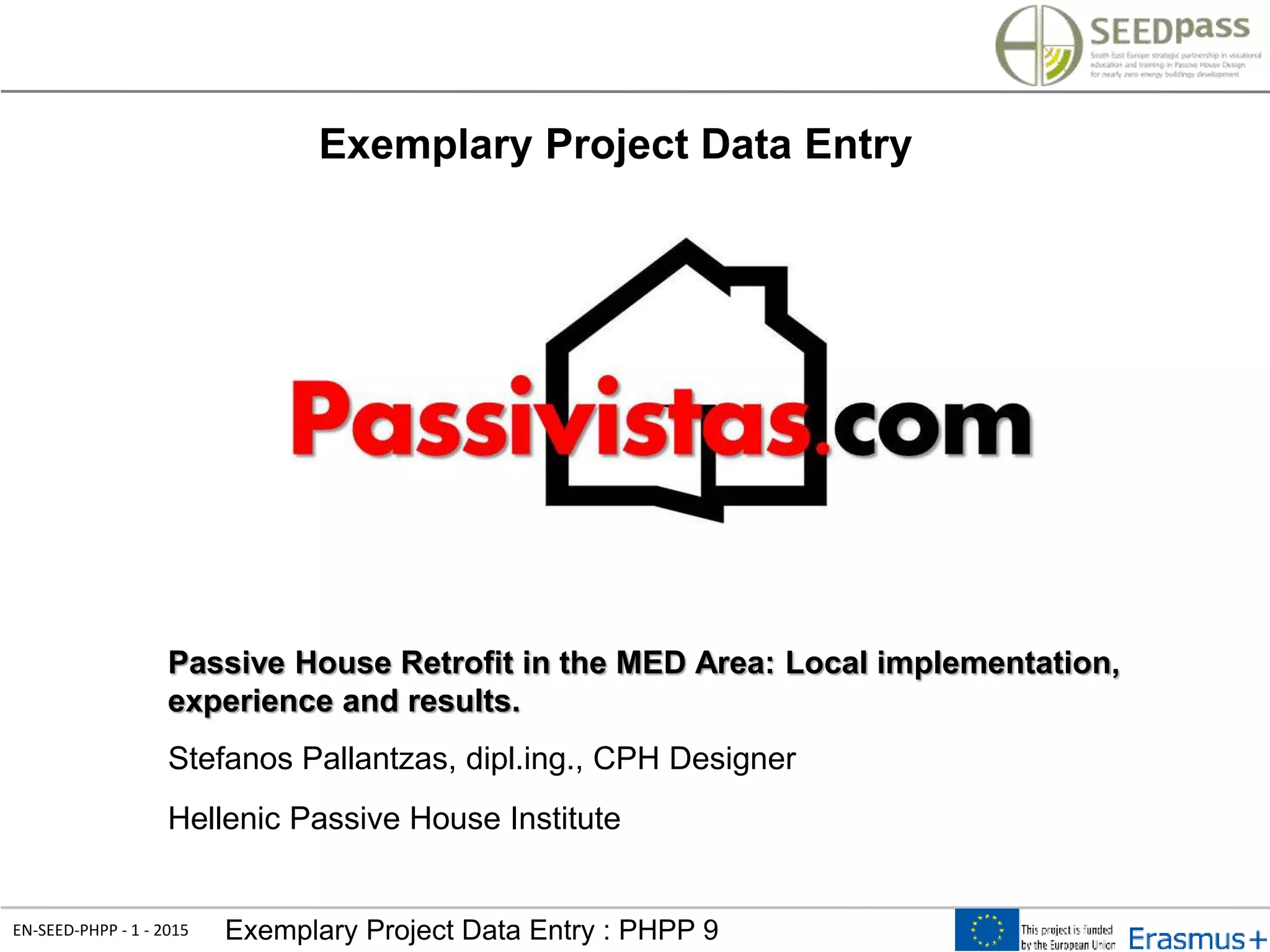

Exemplary Project Data Entry
Passive House Retrofit in the MED Area: Local implementation,
experience and results.
Stefanos Pallantzas, dipl.ing., CPH Designer
Hellenic Passive House Institute

2. EN-SEED-PHPP - 2 - 2015 Exemplary Project Data Entry : PHPP 9

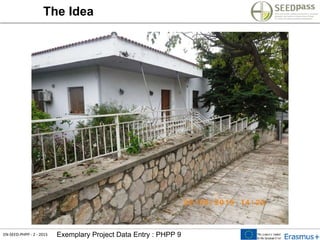

The Idea

3. EN-SEED-PHPP - 3 - 2015 Exemplary Project Data Entry : PHPP 9

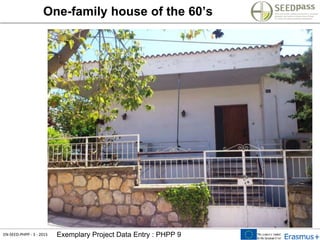

One-family house of the 60’s

4. EN-SEED-PHPP - 4 - 2015 Exemplary Project Data Entry : PHPP 9

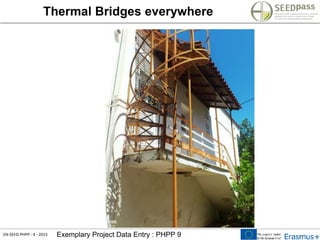

Thermal Bridges everywhere

5. EN-SEED-PHPP - 5 - 2015 Exemplary Project Data Entry : PHPP 9

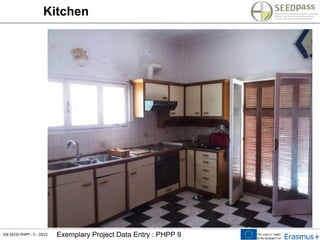

Kitchen

6. EN-SEED-PHPP - 6 - 2015 Exemplary Project Data Entry : PHPP 9

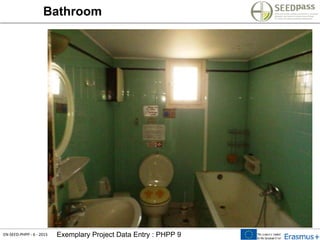

Bathroom

7. EN-SEED-PHPP - 7 - 2015 Exemplary Project Data Entry : PHPP 9

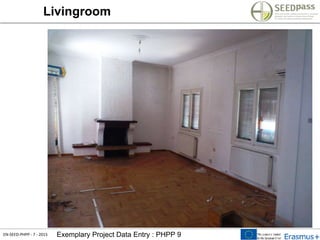

Livingroom

8. EN-SEED-PHPP - 8 - 2015 Exemplary Project Data Entry : PHPP 9

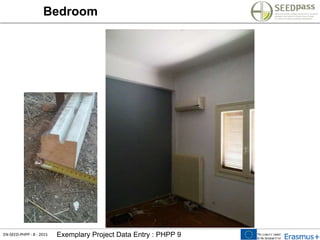

Bedroom

9. EN-SEED-PHPP - 9 - 2015 Exemplary Project Data Entry : PHPP 9
The location

10. EN-SEED-PHPP - 10 - 2015 Exemplary Project Data Entry : PHPP 9

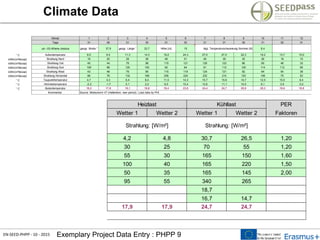

Climate Data
Monat 1 2 3 4 5 6 7 8 9 10 11 12
Tage 31 28 31 30 31 30 31 31 30 31 30 31
ud---03-Athens-Jessica geogr. Breite ° 37,9 geogr. Länge ° 23,7 Höhe [m] 15 tägl. Temperaturschwankung Sommer [K] 8,4
° C Außentemperatur 8,5 8,5 11,3 14,3 19,2 24,3 27,0 27,0 22,3 18,2 13,7 10,0
kWh/(m²Monat) Strahlung Nord 16 20 29 36 46 51 49 39 30 26 18 15
kWh/(m²Monat) Strahlung Ost 45 44 79 98 115 121 129 123 86 65 46 33
kWh/(m²Monat) Strahlung Süd 106 88 120 105 92 84 91 112 120 114 112 85
kWh/(m²Monat) Strahlung West 43 48 79 95 115 119 124 121 92 64 54 39
kWh/(m²Monat) Strahlung Horizontal 66 76 132 168 206 224 232 210 153 106 75 53
° C Taupunkttemperatur 4,7 4,3 6,4 8,4 11,5 14,3 15,7 15,6 14,7 12,5 10,0 6,4
° C Himmelstemperatur -2,3 -1,7 0,1 2,2 6,5 10,4 12,6 11,1 10,5 8,1 3,9 0,0
° C Bodentemperatur 18,2 17,9 18,1 18,6 19,4 23,8 24,4 24,7 20,9 20,3 19,6 18,8
Kommentar: Source: Meteonorm V7 (Hellenkion, new period). Load data by PHI.
Heizlast Kühllast PER
Wetter 1 Wetter 2 Wetter 1 Wetter 2 Faktoren
Strahlung: [W/m²] Strahlung: [W/m²]
4,2 4,8 30,7 26,5 1,20
30 25 70 55 1,20
55 30 165 150 1,60
100 40 165 220 1,50
50 35 165 145 2,00
95 55 340 265
18,7
16,7 14,7
17,9 17,9 24,7 24,7

11. EN-SEED-PHPP - 11 - 2015 Exemplary Project Data Entry : PHPP 9

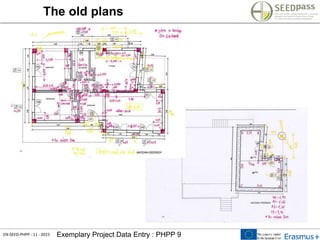

The old plans

12. EN-SEED-PHPP - 12 - 2015 Exemplary Project Data Entry : PHPP 9

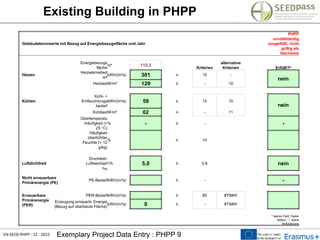

Existing Building in PHPP
Gebäudekennwerte mit Bezug auf Energiebezugsfläche und Jahr
PHPP
unvollständig
ausgefüllt; nicht
gültig als
Nachweis
alternative
Kriterien
Energiebezugs
fläche
m² 115,3
Kriterien Erfüllt?2
Heizen
Heizwärmebed
arf
kWh/(m²a) 301 ≤ 15 -
nein
HeizlastW/m² 129 ≤ - 10
Kühlen
Kühl- +
Entfeuchtungs
bedarf
kWh/(m²a) 59 ≤ 15 15
nein
KühllastW/m² 62 ≤ - 11
Übertemperatu
rhäufigkeit (>
25 °C)
% - ≤ - -
Häufigkeit
überhöhter
Feuchte (> 12
g/kg)
% ≤ 10
Luftdichtheit
Drucktest-
Luftwechsel
n50
1/h 5,0 ≤ 0,6 nein
Nicht erneuerbare
Primärenergie (PE)
PE-BedarfkWh/(m²a) ≤ - -
Erneuerbare
Primärenergie
(PER)
PER-BedarfkWh/(m²a) ≤ 60 #ΤΙΜΗ!
Erzeugung erneuerb. Energie
(Bezug auf überbaute Fläche)
kWh/(m²a) 0 ≥ - #ΤΙΜΗ!
2 leeres Feld: Daten
fehlen; '-': keine
Anforderung

13. EN-SEED-PHPP - 13 - 2015 Exemplary Project Data Entry : PHPP 9

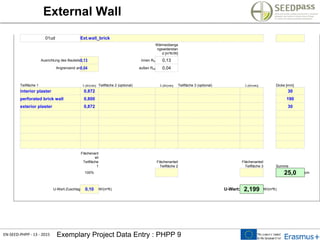

External Wall
01ud Ext.wall_brick
Wärmeüberga
ngswiderstan
d [m²K/W]
Ausrichtung des Bauteils0,13 innen Rsi 0,13
Angrenzend an0,04 außen Rsa 0,04
Teilfläche 1 l [W/(mK)] Teilfläche 2 (optional) l [W/(mK)] Teilfläche 3 (optional) l [W/(mK)] Dicke [mm]
interior plaster 0,872 30
perforated brick wall 0,800 190
exterior plaster 0,872 30
Flächenant
eil
Teilfläche
1
Flächenanteil
Teilfläche 2
Flächenanteil
Teilfläche 3 Summe
100% 25,0 cm
U-Wert-Zuschlag 0,10 W/(m²K) U-Wert: 2,199 W/(m²K)

14. EN-SEED-PHPP - 14 - 2015 Exemplary Project Data Entry : PHPP 9

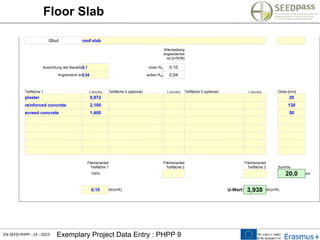

Floor Slab
09ud roof slab
Wärmeüberg
angswidersta
nd [m²K/W]
Ausrichtung des Bauteils0,1 innen Rsi 0,10
Angrenzend an0,04 außen Rsa 0,04
Teilfläche 1 l [W/(mK)] Teilfläche 2 (optional) l [W/(mK)] Teilfläche 3 (optional) l [W/(mK)] Dicke [mm]
plaster 0,872 20
reinforced concrete 2,100 130
screed concrete 1,400 50
Flächenanteil
Teilfläche 1
Flächenanteil
Teilfläche 2
Flächenanteil
Teilfläche 3 Summe
100% 20,0 cm
0,10 W/(m²K) U-Wert: 3,938 W/(m²K)

15. EN-SEED-PHPP - 15 - 2015 Exemplary Project Data Entry : PHPP 9

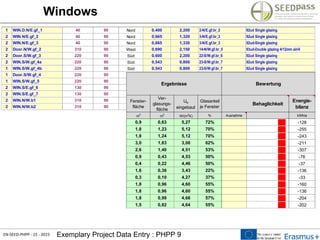

Windows
1 WIN.D.N/E.gf_1 40 90 Nord 0,400 2,200 2-N/E.gf.br_2 92ud Single glazing
2 WIN.N/E.gf_2 40 90 Nord 0,665 1,320 3-N/E.gf.br_3 92ud Single glazing
2 WIN.N/E.gf_3 40 90 Nord 0,665 1,330 3-N/E.gf.br_3 92ud-Single glazing
2 Door.N/W.gf_2 310 90 West 0,690 2,150 14-N/W.gf.br_5 93ud-Double glazing 4/12mm air/4
2 Door.S/W.gf_3 220 90 Süd 0,600 2,200 22-S/W.gf.br_6 92ud Single glazing
2 WIN.S/W.gf_4a 220 90 Süd 0,543 0,800 23-S/W.gf.br_7 92ud Single glazing
1 WIN.S/W.gf_4b 220 90 Süd 0,543 0,800 23-S/W.gf.br_7 92ud Single glazing
1 Door.S/W.gf_4 220 90 Süd 0,800 2,060 24-S/W.gf.br_8 92ud Single glazing
1 WIN.S/W.gf_5 220 90 Süd 0,480 0,580 24-S/W.gf.br_8 92ud Single glazing
2 WIN.S/E.gf_6 130 90 Ost 0,650 1,350 37-S/E.gf.br_10 92ud Single glazing
2 WIN.S/E.gf_7 130 90 Ost 0,650 1,350 38-S/E.gf.br_11 92ud Single glazing
2 WIN.N/W.b1 310 90 West 0,675 1,300 21-N/W.bas.br_3 92ud Single glazing
2 WIN.N/W.b2 310 90 West 0,575 1,300 20-N/W.bas.s/a_4 92ud Single glazing
Ergebnisse Bewertung
Fenster-
fläche
Ver-
glasungs-
fläche
Uw
eingebaut
Glasanteil
je Fenster
Behaglichkeit
Energie-
bilanz
m2
m2
W/(m2
K) % Ausnahme kWh/a
0,9 0,63 5,27 72% ██ -128
1,8 1,23 5,12 70% ██ -255
1,8 1,24 5,12 70% ██ -243
3,0 1,83 3,00 62% ██ -211
2,6 1,40 4,51 53% ██ -307
0,9 0,43 4,53 50% ██ -76
0,4 0,22 4,46 50% ██ -37
1,6 0,36 3,43 22% ██ -136
0,3 0,10 4,27 37% ██ -33
1,8 0,96 4,60 55% ██ -160
1,8 0,96 4,60 55% ██ -136
1,8 0,99 4,66 57% ██ -204
1,5 0,82 4,64 55% ██ -202

16. EN-SEED-PHPP - 16 - 2015 Exemplary Project Data Entry : PHPP 9

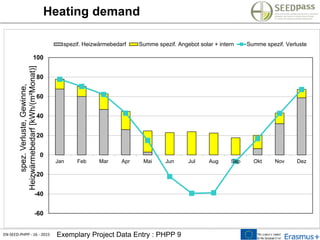

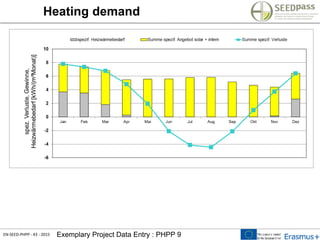

Heating demand
-60
-40
-20
0
20
40
60
80
100
Jan Feb Mar Apr Mai Jun Jul Aug Sep Okt Nov Dez
spez.Verluste,Gewinne,
Heizwärmebedarf[kWh/(m²Monat)]
spezif. Heizwärmebedarf Summe spezif. Angebot solar + intern Summe spezif. Verluste

17. EN-SEED-PHPP - 17 - 2015 Exemplary Project Data Entry : PHPP 9

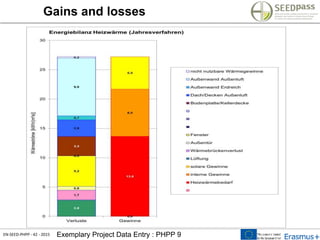

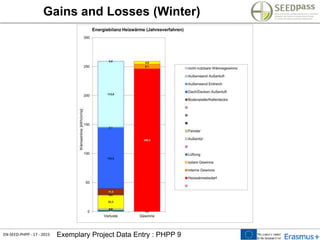

Gains and Losses (Winter)

18. EN-SEED-PHPP - 18 - 2015 Exemplary Project Data Entry : PHPP 9

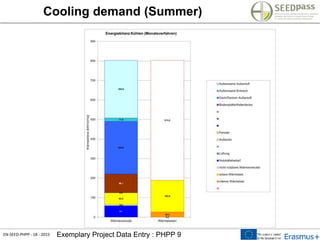

Cooling demand (Summer)

19. EN-SEED-PHPP - 19 - 2015 Exemplary Project Data Entry : PHPP 9
Cooling demand (Summer)

20. EN-SEED-PHPP - 20 - 2015 Exemplary Project Data Entry : PHPP 9

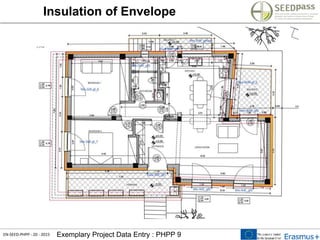

Insulation of Envelope

21. EN-SEED-PHPP - 21 - 2015 Exemplary Project Data Entry : PHPP 9

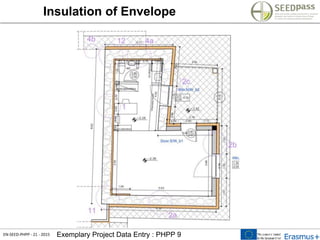

Insulation of Envelope

22. EN-SEED-PHPP - 22 - 2015 Exemplary Project Data Entry : PHPP 9

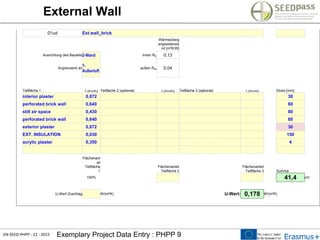

External Wall
01ud Ext.wall_brick
Wärmeüberg
angswidersta
nd [m²K/W]
Ausrichtung des Bauteils2-Wand innen Rsi 0,13
Angrenzend an
1-
Außenluft
außen Rsa 0,04
Teilfläche 1 l [W/(mK)] Teilfläche 2 (optional) l [W/(mK)] Teilfläche 3 (optional) l [W/(mK)] Dicke [mm]
interior plaster 0,872 30
perforated brick wall 0,640 60
still air space 0,430 80
perforated brick wall 0,640 60
exterior plaster 0,872 30
EXT. INSULATION 0,030 150
acrylic plaster 0,350 4
Flächenant
eil
Teilfläche
1
Flächenanteil
Teilfläche 2
Flächenanteil
Teilfläche 3 Summe
100% 41,4 cm
U-Wert-Zuschlag W/(m²K) U-Wert: 0,178 W/(m²K)

23. EN-SEED-PHPP - 23 - 2015 Exemplary Project Data Entry : PHPP 9

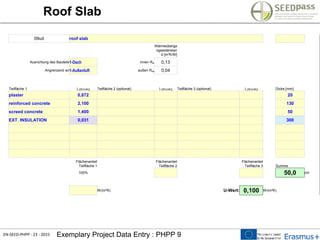

Roof Slab
09ud roof slab
Wärmeüberga
ngswiderstan
d [m²K/W]
Ausrichtung des Bauteils1-Dach innen Rsi 0,13
Angrenzend an1-Außenluft außen Rsa 0,04
Teilfläche 1 l [W/(mK)] Teilfläche 2 (optional) l [W/(mK)] Teilfläche 3 (optional) l [W/(mK)] Dicke [mm]
plaster 0,872 20
reinforced concrete 2,100 130
screed concrete 1,400 50
EXT. INSULATION 0,031 300
Flächenanteil
Teilfläche 1
Flächenanteil
Teilfläche 2
Flächenanteil
Teilfläche 3 Summe
100% 50,0 cm
W/(m²K) U-Wert: 0,100 W/(m²K)

24. EN-SEED-PHPP - 24 - 2015 Exemplary Project Data Entry : PHPP 9

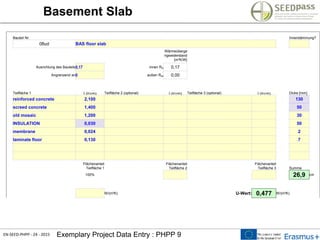

Basement Slab
Bauteil Nr. Innendämmung?
08ud BAS floor slab
Wärmeüberga
ngswiderstand
[m²K/W]
Ausrichtung des Bauteils0,17 innen Rsi 0,17
Angrenzend an0 außen Rsa 0,00
Teilfläche 1 l [W/(mK)] Teilfläche 2 (optional) l [W/(mK)] Teilfläche 3 (optional) l [W/(mK)] Dicke [mm]
reinforced concrete 2,100 130
screed concrete 1,400 50
old mosaic 1,200 30
INSULATION 0,030 50
membrane 0,024 2
laminate floor 0,130 7
Flächenanteil
Teilfläche 1
Flächenanteil
Teilfläche 2
Flächenanteil
Teilfläche 3 Summe
100% 26,9 cm
W/(m²K) U-Wert: 0,477 W/(m²K)

25. EN-SEED-PHPP - 25 - 2015 Exemplary Project Data Entry : PHPP 9

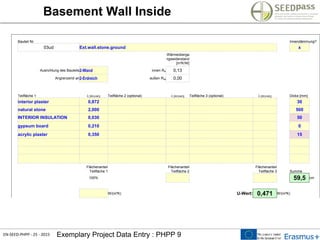

Basement Wall Inside
Bauteil Nr. Innendämmung?
03ud Ext.wall.stone.ground x
Wärmeüberga
ngswiderstand
[m²K/W]
Ausrichtung des Bauteils2-Wand innen Rsi 0,13
Angrenzend an2-Erdreich außen Rsa 0,00
Teilfläche 1 l [W/(mK)] Teilfläche 2 (optional) l [W/(mK)] Teilfläche 3 (optional) l [W/(mK)] Dicke [mm]
interior plaster 0,872 30
natural stone 2,000 500
INTERIOR INSULATION 0,030 50
gypsum board 0,210 0
acrylic plaster 0,350 15
Flächenanteil
Teilfläche 1
Flächenanteil
Teilfläche 2
Flächenanteil
Teilfläche 3 Summe
100% 59,5 cm
W/(m²K) U-Wert: 0,471 W/(m²K)

26. EN-SEED-PHPP - 26 - 2015 Exemplary Project Data Entry : PHPP 9

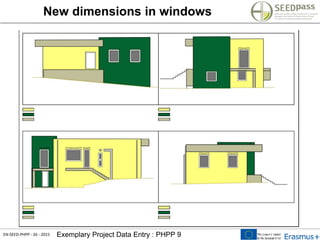

New dimensions in windows

27. EN-SEED-PHPP - 27 - 2015 Exemplary Project Data Entry : PHPP 9
Glazing
Verglasungen Verglasungen
Als Startkomponente für die Optimierung empfohlene Verglasung:
2-fach Wärmeschutzglas (Bitte Behaglichkeitskriterium beachten!)
ID Bezeichnung g-Wert Ug-Wert
W/(m²K)
01ud Saint-Gobain Glass Deutschland - SGG PLANITHERM ULTRA N II (4:/18/4/18/:4 Ar 90%) 0,54 0,50
02ud Saint-Gobain Glass - SGG PLANITHERM XN (4:/18/4/18/:4 Ar 90%) 0,54 0,50
03ud
04ud

28. EN-SEED-PHPP - 28 - 2015 Exemplary Project Data Entry : PHPP 9

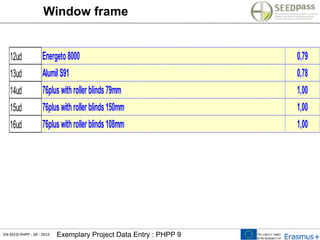

Window frame
12ud Energeto8000 0,79
13ud AlumilS91 0,78
14ud 76pluswithroller blinds79mm 1,00
15ud 76pluswithroller blinds150mm 1,00
16ud 76pluswithroller blinds108mm 1,00

29. EN-SEED-PHPP - 29 - 2015 Exemplary Project Data Entry : PHPP 9

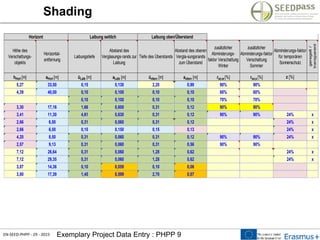

Shading
Horizont Laibung seitlich Laibung oben/Überstand
A
n
Höhe des
Verschattungs-
objekts
Horizontal-
entfernung
Laibungstiefe
Abstand des
Verglasungs-rands zur
Laibung
Tiefe des Überstands
Abstand des oberen
Vergla-sungsrands
zum Überstand
zusätzlicher
Abminderungs-
faktor Verschattung
Winter
zusätzlicher
Abminderungs-faktor
Verschattung
Sommer
Abminderungs-faktor
für temporären
Sonnenschutz
geregelt/
transparent
hHori [m] aHori [m] üLaib [m] aLaib [m] üoben [m] aoben [m] rso,w [%] rso,s [%] z [%]
5,27 33,50 0,15 0,130 2,20 0,98 90% 90%
4,39 40,00 0,10 0,100 0,10 0,10 60% 60%
0,10 0,100 0,10 0,10 70% 70%
3,30 17,16 1,66 0,600 0,31 0,12 90% 90%
3,41 11,30 4,61 0,630 0,31 0,12 90% 90% 24% x
2,66 6,50 0,31 0,060 0,31 0,12 24% x
2,66 6,50 0,15 0,150 0,15 0,13 24% x
4,20 8,50 0,31 0,060 0,31 0,12 90% 90% 24% x
2,57 9,13 0,31 0,060 0,31 0,56 90% 90%
7,12 26,64 0,31 0,060 1,28 0,62 24% x
7,12 29,35 0,31 0,060 1,28 0,62 24% x
3,87 14,36 0,10 0,059 0,10 0,06
3,80 17,39 1,45 0,599 2,70 0,07

30. EN-SEED-PHPP - 30 - 2015 Exemplary Project Data Entry : PHPP 9

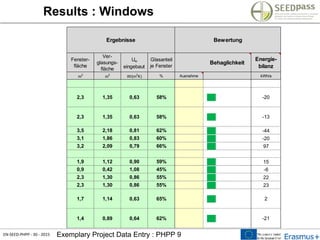

Results : Windows
Ergebnisse Bewertung
Fenster-
fläche
Ver-
glasungs-
fläche
Uw
eingebaut
Glasanteil
je Fenster
Behaglichkeit
Energie-
bilanz
m
2
m
2
W/(m
2
K) % Ausnahme kWh/a
2,3 1,35 0,63 58% ██ -20
2,3 1,35 0,63 58% ██ -13
3,5 2,18 0,81 62% ██ -44
3,1 1,86 0,83 60% ██ -20
3,2 2,09 0,79 66% ██ 97
1,9 1,12 0,90 59% ██ 15
0,9 0,42 1,08 45% ██ -6
2,3 1,30 0,86 55% ██ 22
2,3 1,30 0,86 55% ██ 23
1,7 1,14 0,63 65% ██ 2
1,4 0,89 0,64 62% ██ -21

31. EN-SEED-PHPP - 31 - 2015 Exemplary Project Data Entry : PHPP 9

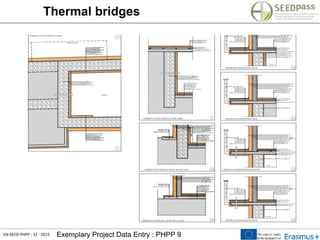

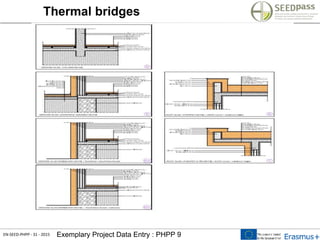

Thermal bridges

32. EN-SEED-PHPP - 32 - 2015 Exemplary Project Data Entry : PHPP 9
Thermal bridges

33. EN-SEED-PHPP - 33 - 2015 Exemplary Project Data Entry : PHPP 9
Thermal Bridges

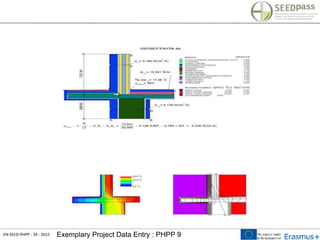

34. EN-SEED-PHPP - 34 - 2015 Exemplary Project Data Entry : PHPP 9

35. EN-SEED-PHPP - 35 - 2015 Exemplary Project Data Entry : PHPP 9
Window installation Thermal Bridge

36. EN-SEED-PHPP - 36 - 2015 Exemplary Project Data Entry : PHPP 9

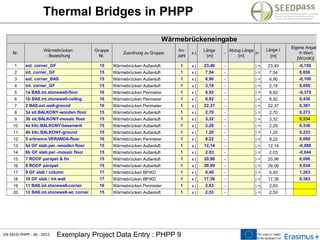

Thermal Bridges in PHPP
Wärmebrückeneingabe
Nr.
Wärmebrücken
- Bezeichung
Gruppe
Nr.
Zuordnung zu Gruppe
An-
zahl
x (
Länge
[m]
-
Abzug Länge
[m]
)=
Länge l
[m]
Eigene Angabe
Y-Wert
[W/(mK)]
1 ext. corner_GF 15 Wärmebrücken Außenluft 1 x ( 23,40 - ) = 23,40 -0,150
2 int. corner_GF 15 Wärmebrücken Außenluft 1 x ( 7,54 - ) = 7,54 0,050
3 ext. corner_BAS 15 Wärmebrücken Außenluft 1 x ( 6,90 - ) = 6,90 -0,100
4 int. corner_GF 15 Wärmebrücken Außenluft 1 x ( 2,18 - ) = 2,18 0,050
5 1a BAS.int.stonewall-floor 16 Wärmebrücken Perimeter 1 x ( 8,92 - ) = 8,92 -0,375
6 1b BAS.int.stonewall-ceiling 16 Wärmebrücken Perimeter 1 x ( 8,92 - ) = 8,92 0,430
7 2 BAS.ext.wall-ground 16 Wärmebrücken Perimeter 1 x ( 22,37 - ) = 22,37 0,381
8 3a sit.BALKONY-wooden floor 15 Wärmebrücken Außenluft 1 x ( 2,70 - ) = 2,70 0,273
9 3b sit.BALKONY-mosaic floor 15 Wärmebrücken Außenluft 1 x ( 3,32 - ) = 3,32 0,534
10 4a kitc.BALKONY-basement 15 Wärmebrücken Außenluft 1 x ( 2,29 - ) = 2,29 0,336
11 4b kitc.BALKONY-ground 15 Wärmebrücken Außenluft 1 x ( 1,20 - ) = 1,20 0,233
12 5 entrance.VERANDA-floor 16 Wärmebrücken Perimeter 1 x ( 8,22 - ) = 8,22 0,089
13 6a GF slab.per.-wooden floor 15 Wärmebrücken Außenluft 1 x ( 12,14 - ) = 12,14 -0,080
14 6b GF slab.per.-mosaic floor 15 Wärmebrücken Außenluft 1 x ( 2,03 - ) = 2,03 -0,044
15 7 ROOF parapet & fin 15 Wärmebrücken Außenluft 1 x ( 20,96 - ) = 20,96 0,096
16 8 ROOF parapet 15 Wärmebrücken Außenluft 1 x ( 29,09 - ) = 29,09 0,034
17 9 GF slab / column 17 Wärmebrücken BP/KD 1 x ( 0,40 - ) = 0,40 1,263
18 10 GF slab / int.wall 17 Wärmebrücken BP/KD 1 x ( 17,36 - ) = 17,36 0,383
19 11 BAS.int.stonewall-corner 16 Wärmebrücken Perimeter 1 x ( 2,63 - ) = 2,63
20 12 BAS.int.stonewall-wc corner 15 Wärmebrücken Außenluft 1 x ( 2,53 - ) = 2,53

37. EN-SEED-PHPP - 37 - 2015 Exemplary Project Data Entry : PHPP 9

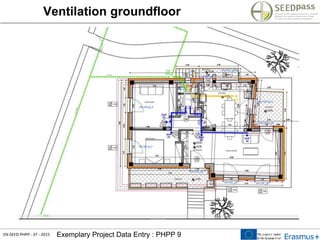

Ventilation groundfloor

38. EN-SEED-PHPP - 38 - 2015 Exemplary Project Data Entry : PHPP 9

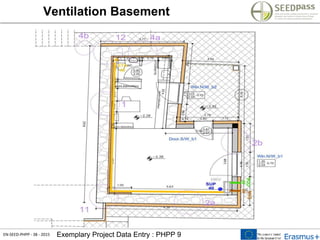

Ventilation Basement

39. EN-SEED-PHPP - 39 - 2015 Exemplary Project Data Entry : PHPP 9

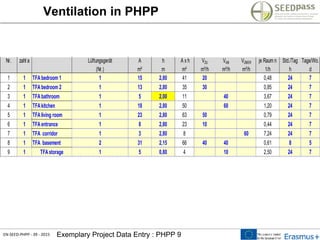

Ventilation in PHPP
Nr. zahl a Lüftungsgerät A h A x h VZU VAB VÜBER je Raum n Std./Tag Tage/Wo.
(Nr.) m² m m³ m³/h m³/h m³/h 1/h h d
1 1 TFAbedroom 1 1 15 2,80 41 20 0,48 24 7
2 1 TFAbedroom 2 1 13 2,80 35 30 0,85 24 7
3 1 TFAbathroom 1 5 2,00 11 40 3,67 24 7
4 1 TFAkitchen 1 18 2,80 50 60 1,20 24 7
5 1 TFAliving room 1 23 2,80 63 50 0,79 24 7
6 1 TFAentrance 1 8 2,80 23 10 0,44 24 7
7 1 TFA corridor 1 3 2,80 8 60 7,24 24 7
8 1 TFA basement 2 31 2,15 66 40 40 0,61 8 5
9 1 TFAstorage 1 5 0,80 4 10 2,50 24 7

40. EN-SEED-PHPP - 40 - 2015 Exemplary Project Data Entry : PHPP 9

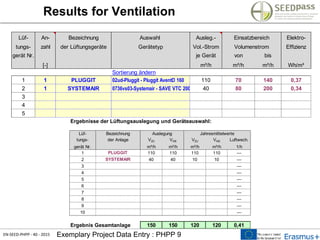

Results for Ventilation
Lüf- An- Bezeichnung Auswahl Ausleg.- Einsatzbereich Elektro-
tungs- zahl der Lüftungsgeräte Gerätetyp Vol.-Strom Volumenstrom Effizienz
gerät Nr. je Gerät von bis
[-] m³/h m³/h m³/h Wh/m³
Sortierung ändern
1 1 PLUGGIT 02ud-Pluggit - Pluggit AventD 160 110 70 140 0,37
2 1 SYSTEMAIR 0736vs03-Systemair - SAVE VTC 200 40 80 200 0,34
3
4
5
Ergebnisse der Lüftungsauslegung und Geräteauswahl:
Lüf-
tungs- VZU VAB VZU VAB Luftwech.
gerät Nr. m³/h m³/h m³/h m³/h 1/h
1 110 110 110 110 ---
2 40 40 10 10 ---
3 ---
4 ---
5 ---
6 ---
7 ---
8 ---
9 ---
10 ---
Ergebnis Gesamtanlage 150 150 120 120 0,41
Bezeichnung
PLUGGIT
SYSTEMAIR
der Anlage
JahresmittelwerteAuslegung

41. EN-SEED-PHPP - 41 - 2015 Exemplary Project Data Entry : PHPP 9

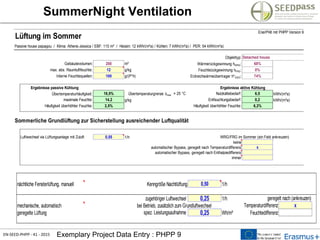

SummerNight Ventilation
Lüftung im Sommer
EnerPHit mit PHPP Version 9.1
Passive house papagou / Klima: Athens-Jessica / EBF: 115 m² / Heizen: 12 kWh/(m²a) / Kühlen: 7 kWh/(m²a) / PER: 54 kWh/(m²a)
Objekttyp: Detached house
Gebäudevolumen: 288 m³ Wärmerückgewinnung hWRG: 68%
max. abs. Raumluftfeuchte: 12 g/kg Feuchteückgewinnung hFRG: 0%
Interne Feuchtequellen: 100 g/(P*h) Erdreichwärmeübertrager h*EWÜ: 74%
Ergebnisse passive Kühlung Ergebnisse aktive Kühlung
Übertemperaturhäufigkeit: 18,5% Übertemperaturgrenze Jmax = 25 °C Nutzkältebedarf: 6,5 kWh/(m²a)
maximale Feuchte: 14,2 g/kg Entfeuchtungsbedarf: 0,2 kWh/(m²a)
Häufigkeit überhöhter Feuchte: 2,5% Häufigkeit überhöhter Feuchte: 6,2%
Sommerliche Grundlüftung zur Sicherstellung ausreichender Luftqualität
Luftwechsel via Lüftungsanlage mit Zuluft 0,55 1/h WRG/FRG im Sommer (ein Feld ankreuzen)
keine
automatischer Bypass, geregelt nach Temperaturdifferenz x
automatischer Bypass, geregelt nach Enthalpiedifferenz
immer
nächtliche Fensterlüftung, manuell Kenngröße Nachtlüftung 0,50 1/h
zugehöriger Luftwechsel 0,25 1/h geregelt nach (ankreuzen)
mechanische, automatisch bei Betrieb, zusätzlich zum Grundluftwechsel Temperaturdifferenz x
geregelte Lüftung spez. Leistungsaufnahme 0,25 Wh/m³ Feuchtedifferenz

42. EN-SEED-PHPP - 42 - 2015 Exemplary Project Data Entry : PHPP 9
Gains and losses

43. EN-SEED-PHPP - 43 - 2015 Exemplary Project Data Entry : PHPP 9
Heating demand

44. EN-SEED-PHPP - 44 - 2015 Exemplary Project Data Entry : PHPP 9

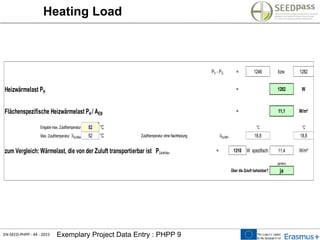

Heating Load
PV - PG = 1248 bzw. 1282
Heizwärmelast PH = 1282 W
Flächenspezifische Heizwärmelast PH / AEB = 11,1 W/m²
Eingabe max. Zulufttemperatur 52 °C °C °C
Max. Zulufttemperatur Jzu,Max 52 °C Zulufttemperatur ohne Nachheizung Jzu,Min 18,8 18,8
zum Vergleich: Wärmelast, die von der Zuluft transportierbar ist PZuluft;Max
= 1310 W spezifisch: 11,4 W/m²
(ja/nein)
Über die Zuluft beheizbar? ja

45. EN-SEED-PHPP - 45 - 2015 Exemplary Project Data Entry : PHPP 9
Gains and Losses (summer)

46. EN-SEED-PHPP - 46 - 2015 Exemplary Project Data Entry : PHPP 9
Cooling Demand

47. EN-SEED-PHPP - 47 - 2015 Exemplary Project Data Entry : PHPP 9

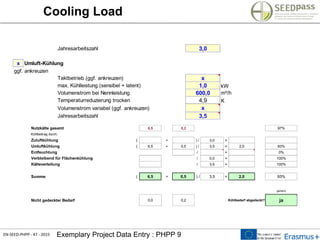

Cooling Load
Jahresarbeitszahl 3,0
x Umluft-Kühlung
ggf. ankreuzen
Taktbetrieb (ggf. ankreuzen) x
max. Kühlleistung (sensibel + latent) 1,0 kW
Volumenstrom bei Nennleistung 600,0 m³/h
Temperaturreduzierung trocken 4,9 K
Volumenstrom variabel (ggf. ankreuzen) x
Jahresarbeitszahl 3,5
Nutzkälte gesamt 6,5 0,2 97%
Kühlbeitrag durch:
Zuluftkühlung ( + ) / 3,0 =
Umluftkühlung ( 6,5 + 0,5 ) / 3,5 = 2,0 93%
Entfeuchtung / = 0%
Verbleibend für Flächenkühlung / 0,0 = 100%
Kälteverteilung / 3,5 = 100%
Summe ( 6,5 + 0,5 ) / 3,5 = 2,0 93%
(ja/nein)
Nicht gedeckter Bedarf 0,0 0,2 Kühlbedarf abgedeckt? ja

48. EN-SEED-PHPP - 48 - 2015 Exemplary Project Data Entry : PHPP 9

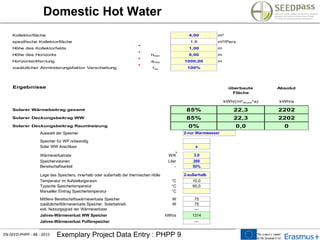

Domestic Hot Water
Kollektorfläche 4,00 m²
spezifische Kollektorfläche 1,6 m²/Pers
Höhe des Kollektorfelds 1,00 m
Höhe des Horizonts hHori 0,00 m
Horizontentfernung aHori 1000,00 m
zusätzlicher Abminderungsfaktor Verschattung rso 100%
Ergebnisse überbaute Absolut
Fläche
kWh/(m²Grund*a) kWh/a
Solarer Wärmebeitrag gesamt 85% 22,3 2202
Solarer Deckungsbeitrag WW 85% 22,3 2202
Solarer Deckungsbeitrag Raumheizung 0% 0,0 0
Auswahl der Speicher
Speicher für WP notwendig
Solar WW Anschluss x
Wärmeverlustrate W/K 3,0
Speichervolumen Liter 200
Bereitschaftsanteil - 50%
Lage des Speichers, innerhalb oder außerhalb der thermischen Hülle 2-außerhalb
Temperatur im Aufstellungsraum °C 10,0
Typische Speichertemperatur °C 60,0
Manueller Eintrag Speichertemperatur °C
Mittlere Bereitschaftswärmeverluste Speicher W 75
zusätzlicheWärmeverluste Speicher, Solarbetrieb W 75
evtl. Nutzungsgrad der Wärmeverluste ---
Jahres-Wärmeverlust WW Speicher kWh/a 1314
Jahres-Wärmeverlust Pufferspeicher ---
2-nur Warmwasser

49. EN-SEED-PHPP - 49 - 2015 Exemplary Project Data Entry : PHPP 9

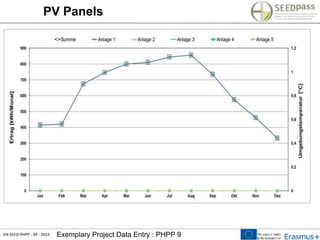

PV Panels

50. EN-SEED-PHPP - 50 - 2015 Exemplary Project Data Entry : PHPP 9

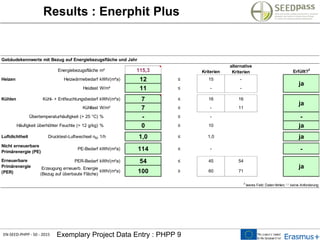

Results : Enerphit Plus
Gebäudekennwerte mit Bezug auf Energiebezugsfläche und Jahr
Energiebezugsfläche m² 115,3 Kriterien Erfüllt?
2
Heizen Heizwärmebedarf kWh/(m²a) 12 ≤ 15 -
Heizlast W/m² 11 ≤ - -
Kühlen Kühl- + Entfeuchtungsbedarf kWh/(m²a) 7 ≤ 16 16
Kühllast W/m² 7 ≤ - 11
Übertemperaturhäufigkeit (> 25 °C) % - ≤ - -
Häufigkeit überhöhter Feuchte (> 12 g/kg) % 0 ≤ 10 ja
Luftdichtheit Drucktest-Luftwechsel n50 1/h 1,0 ≤ 1,0 ja
PE-Bedarf kWh/(m²a) 114 ≤ - -
PER-Bedarf kWh/(m²a) 54 ≤ 45 54
kWh/(m²a) 100 ≥ 60 71
2
leeres Feld: Daten fehlen; '-': keine Anforderung
ja
ja
alternative
Kriterien
ja
Nicht erneuerbare
Primärenergie (PE)
Erneuerbare
Primärenergie
(PER)
Erzeugung erneuerb. Energie
(Bezug auf überbaute Fläche)

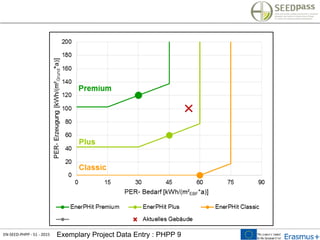

51. EN-SEED-PHPP - 51 - 2015 Exemplary Project Data Entry : PHPP 9

52. EN-SEED-PHPP - 52 - 2015 Exemplary Project Data Entry : PHPP 9

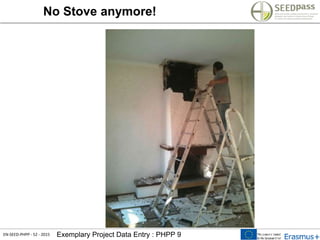

No Stove anymore!

53. EN-SEED-PHPP - 53 - 2015 Exemplary Project Data Entry : PHPP 9

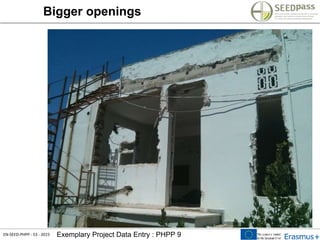

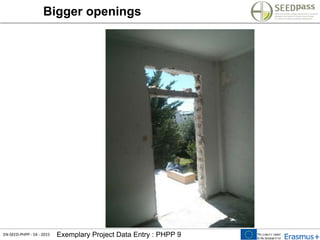

Bigger openings

54. EN-SEED-PHPP - 54 - 2015 Exemplary Project Data Entry : PHPP 9
Bigger openings

55. EN-SEED-PHPP - 55 - 2015 Exemplary Project Data Entry : PHPP 9

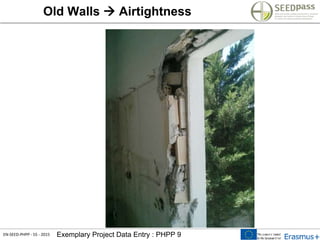

Old Walls  Airtightness

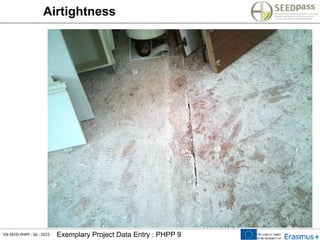

56. EN-SEED-PHPP - 56 - 2015 Exemplary Project Data Entry : PHPP 9
Airtightness

57. EN-SEED-PHPP - 57 - 2015 Exemplary Project Data Entry : PHPP 9

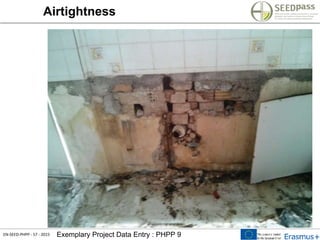

Airtightness

58. EN-SEED-PHPP - 58 - 2015 Exemplary Project Data Entry : PHPP 9

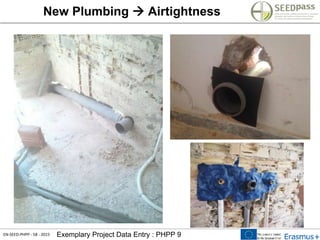

New Plumbing  Airtightness

59. EN-SEED-PHPP - 59 - 2015 Exemplary Project Data Entry : PHPP 9

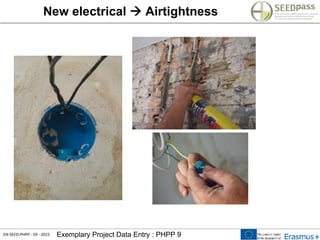

New electrical  Airtightness

60. EN-SEED-PHPP - 60 - 2015 Exemplary Project Data Entry : PHPP 9

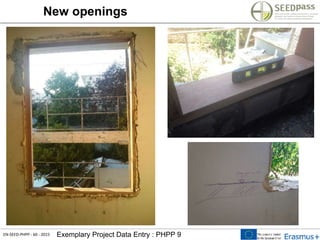

New openings

61. EN-SEED-PHPP - 61 - 2015 Exemplary Project Data Entry : PHPP 9

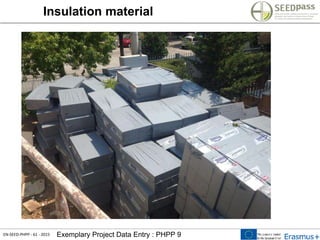

Insulation material

62. EN-SEED-PHPP - 62 - 2015 Exemplary Project Data Entry : PHPP 9

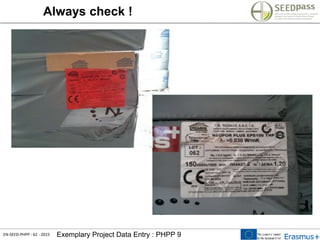

Always check !

63. EN-SEED-PHPP - 63 - 2015 Exemplary Project Data Entry : PHPP 9

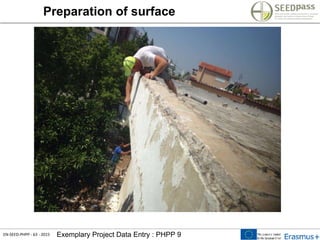

Preparation of surface

64. EN-SEED-PHPP - 64 - 2015 Exemplary Project Data Entry : PHPP 9

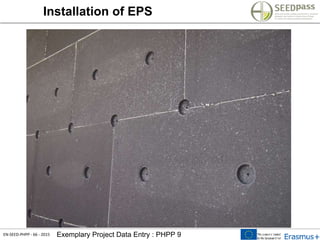

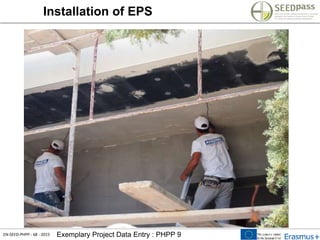

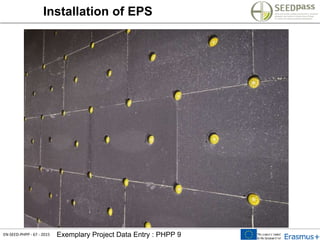

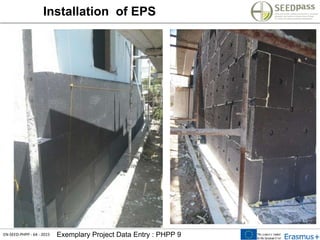

Installation of EPS

65. EN-SEED-PHPP - 65 - 2015 Exemplary Project Data Entry : PHPP 9

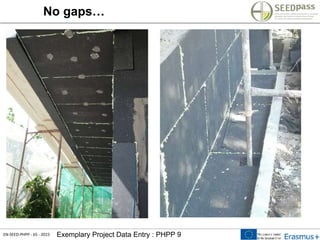

No gaps…

66. EN-SEED-PHPP - 66 - 2015 Exemplary Project Data Entry : PHPP 9
Installation of EPS

67. EN-SEED-PHPP - 67 - 2015 Exemplary Project Data Entry : PHPP 9
Installation of EPS

68. EN-SEED-PHPP - 68 - 2015 Exemplary Project Data Entry : PHPP 9
Installation of EPS

69. EN-SEED-PHPP - 69 - 2015 Exemplary Project Data Entry : PHPP 9

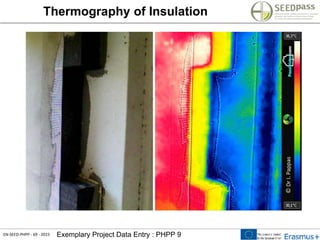

Thermography of Insulation

70. EN-SEED-PHPP - 70 - 2015 Exemplary Project Data Entry : PHPP 9
Windows installation

71. EN-SEED-PHPP - 71 - 2015 Exemplary Project Data Entry : PHPP 9
Always check!

72. EN-SEED-PHPP - 72 - 2015 Exemplary Project Data Entry : PHPP 9

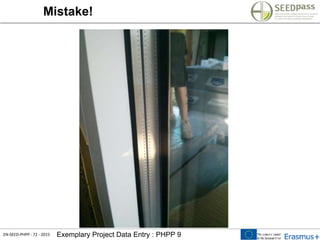

Mistake!

73. EN-SEED-PHPP - 73 - 2015 Exemplary Project Data Entry : PHPP 9

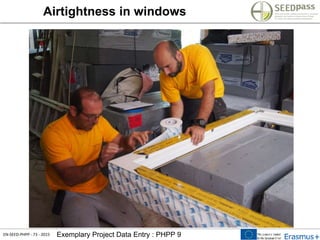

Airtightness in windows

74. EN-SEED-PHPP - 74 - 2015 Exemplary Project Data Entry : PHPP 9

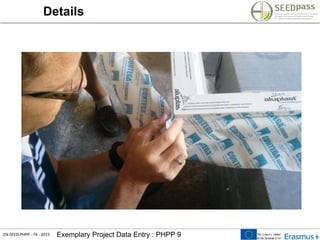

Details

75. EN-SEED-PHPP - 75 - 2015 Exemplary Project Data Entry : PHPP 9

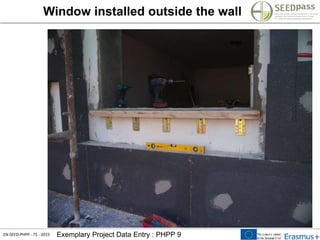

Window installed outside the wall

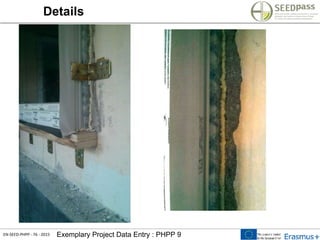

76. EN-SEED-PHPP - 76 - 2015 Exemplary Project Data Entry : PHPP 9
Details

77. EN-SEED-PHPP - 77 - 2015 Exemplary Project Data Entry : PHPP 9

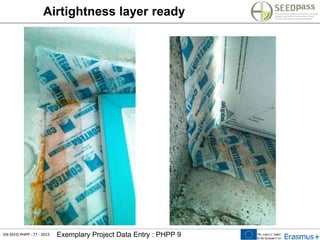

Airtightness layer ready

78. EN-SEED-PHPP - 78 - 2015 Exemplary Project Data Entry : PHPP 9

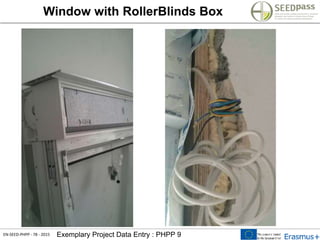

Window with RollerBlinds Box

79. EN-SEED-PHPP - 79 - 2015 Exemplary Project Data Entry : PHPP 9

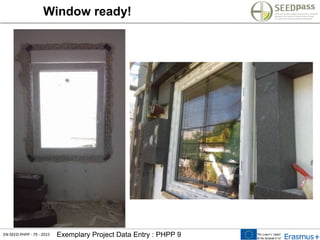

Window ready!

80. EN-SEED-PHPP - 80 - 2015 Exemplary Project Data Entry : PHPP 9
Final datails

81. EN-SEED-PHPP - 81 - 2015 Exemplary Project Data Entry : PHPP 9

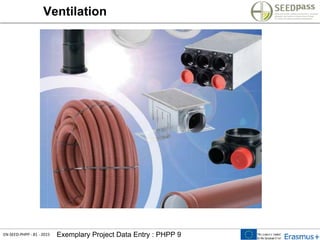

Ventilation

82. EN-SEED-PHPP - 82 - 2015 Exemplary Project Data Entry : PHPP 9
Live Picture!
