1. e-movimento Software Design & Beratung GmbH
1030 Wien ● Marxergasse 7/26 ► www.e-movimento.com
Objekt-Relationales Mapping
Von Java zu relationalen DBs

2. Vorstellung
 Name: DI Sebastian Dietrich
 Tätigkeiten:
 Java-Softwareentwickler & Softwarearchitekt
 Teamleiter & Scrum-Master
 Berater, Trainer
 Überzeugungen & Leidenschaften:
 Technische Qualität & Produktivität
 Praxiserfahrung & theoretischer Background
 Agile Softwareentwicklung, Java, Android, Wikipedia
 Kontakt:
 mailto://Sebastian.Dietrich@e-movimento.com
 http://managing-java.blogspot.co.at
 http://de.wikipedia.org/wiki/Benutzer:Sebastian.Dietrich
► www.e-movimento.com, Sebastian Dietrich2

3. ► www.e-movimento.com, Sebastian Dietrich3
Objekt-Relationales Mapping
Warum überhaupt objektorientiert?
http://www.tiobe.com

4. ► www.e-movimento.com, Sebastian Dietrich4
Objekt-Relationales Mapping
Warum überhaupt relational?
http://www.joinvision.com

5. Objekt-Relationales Mapping
Unterschiede Objektorientiert – Relational
OO Konzepte
 Vererbung
 Polymorphie
 Kapselung
 Objektbeziehungen
 Identität über Adressen
 Programm. Integrität
 keine Transaktionalität
RDB Konzepte
 keine Vererbung
 keine Polymorphie
 keine Kapselung
 Relationen
 Identität über Schlüssel
 Referentielle Integrität
 Transaktionalität
► www.e-movimento.com, Sebastian Dietrich5
Aber nicht nur die Konzepte unterscheiden sich…

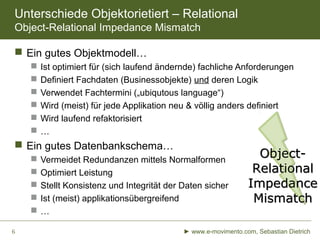

6. Unterschiede Objektorietiert – Relational
Object-Relational Impedance Mismatch
 Ein gutes Objektmodell…
 Ist optimiert für (sich laufend ändernde) fachliche Anforderungen
 Definiert Fachdaten (Businessobjekte) und deren Logik
 Verwendet Fachtermini („ubiqutous language“)
 Wird (meist) für jede Applikation neu & völlig anders definiert
 Wird laufend refaktorisiert
 …
 Ein gutes Datenbankschema…
 Vermeidet Redundanzen mittels Normalformen
 Optimiert Leistung
 Stellt Konsistenz und Integrität der Daten sicher
 Ist (meist) applikationsübergreifend
 …
Object-
Relational
Impedance
Mismatch
► www.e-movimento.com, Sebastian Dietrich6

7. Object-Relational Impedance Mismatch
Unterschiede
 Struktur: Objekt = Daten + Verhalten, Vererbung
 Instanz: Objektzustand = Daten + Referenzen
 an einem Objekt hängt potentiell die gesamte DB
 Kapselung: Attribute können von außen nur über wohldefinierte
Zugriffsmethoden verändert werden
 Identität: Objektidentität von seinen Daten unabhängig  Daten
reichen nicht um Identität in OO zu bestimmen
 Arbeitsweise: OO = Netzwerk interagierender Objekte, Zugriff auf
Objekte über Referenzen, keine Transaktionen, keine
mengenbasierte Arbeitsweise
 Verantwortlichkeit: Objektmodell in Verantwortlichkeit der
Entwickler einer Applikation, unterliegt ständiger ungeplanter
Änderung
 Sprachwechsel: SQL vs. Java, Unterschiedliche Typsysteme,
unterschiedliche Behandlung komplexer Typen, Wertobjekte
► www.e-movimento.com, Sebastian Dietrich7

8. Object-Relational Impedance Mismatch
Lösung
 Unterschiedliche Lösungsansätze:
 Objektorientierte Datenbanken
 Objektbasierte Datenbanken
 Relationale Funktionen in Sprachen (Embedded SQL)
 XML-DBs, Triplestores, …
 NoSQL (Google BigTable, Amazon Dynamo, CouchDB, ...)
 Objektrationale Mapper (O/R Mapper)
 Ideale Lösung?
Keine ideale Lösung möglich – nur Umgehungen des
Problems. Wartbarkeit vs. Performance
30 - 40% der Entwicklungszeit geht in OR-IM
[C. Keene 2004]
► www.e-movimento.com, Sebastian Dietrich8

9. Object-Relational Impedance Mismatch
Abbildung von Vererbung OO  RDB
 Abbildung von Vererbung = Ein Teilaspekt des ORIM
 Nicht Trivial  Lösung: Objekt-Relational-Mapper (= OR-
Mapper)
Mitarbeiter
Interner Externer
<<abstract>>
Person
Person
Mitarbeiter
Interner
Externer
?
► www.e-movimento.com, Sebastian Dietrich9

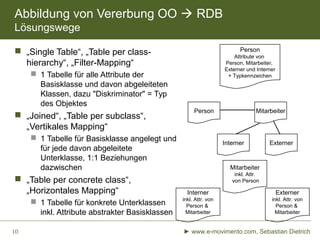

10. Abbildung von Vererbung OO  RDB
Lösungswege
 „Single Table“, „Table per class-
hierarchy“, „Filter-Mapping“
 1 Tabelle für alle Attribute der
Basisklasse und davon abgeleiteten
Klassen, dazu "Diskriminator" = Typ
des Objektes
 „Joined“, „Table per subclass“,
„Vertikales Mapping“
 1 Tabelle für Basisklasse angelegt
und für jede davon abgeleitete
Unterklasse, 1:1 Beziehungen
dazwischen
 „Table per concrete class“,
„Horizontales Mapping“
 1 Tabelle für konkrete Unterklassen
inkl. Attribute abstrakter Basisklassen
Person
Attribute von
Person, Mitarbeiter,
Externer und Interner
+ Typkennzeichen
Person Mitarbeiter
Interner Externer
Mitarbeiter
inkl. Attr.
von Person
Interner
inkl. Attr. von
Person &
Mitarbeiter
Externer
inkl. Attr. von
Person &
Mitarbeiter
► www.e-movimento.com, Sebastian Dietrich10

11. Abbildung von Vererbung OO  RDB
Weitere Lösungswege
 „General" = Generelle Tabellen
 Eine Tabelle für Klassen
 Eine für Beziehungen (inkl.
Vererbung)
 Eine für Attribute
 Eine für Instanzen
 Eine für Werte
► www.e-movimento.com, Sebastian Dietrich11

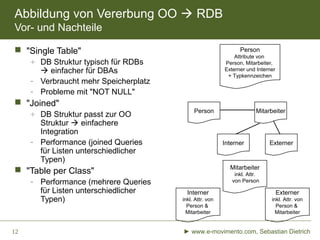

12. Abbildung von Vererbung OO  RDB
Vor- und Nachteile
 "Single Table"
 DB Struktur typisch für RDBs
 einfacher für DBAs
- Verbraucht mehr Speicherplatz
- Probleme mit "NOT NULL"
 "Joined"
 DB Struktur passt zur OO
Struktur  einfachere
Integration
- Performance (joined Queries
für Listen unterschiedlicher
Typen)
 "Table per Class"
- Performance (mehrere Queries
für Listen unterschiedlicher
Typen)
Person
Attribute von
Person, Mitarbeiter,
Externer und Interner
+ Typkennzeichen
Person Mitarbeiter
Interner Externer
Mitarbeiter
inkl. Attr.
von Person
Interner
inkl. Attr. von
Person &
Mitarbeiter
Externer
inkl. Attr. von
Person &
Mitarbeiter
► www.e-movimento.com, Sebastian Dietrich12

13. Objekt-Relational Impedance Mismatch
Faulheitsprinzip
 Das Rad nicht neu erfinden:
 Mein Programm ist nicht das
erste, das auf eine DB zugreift
 30-40% des gesamten
Codierungsaufwandes gehen
in ORIM
 Frameworks
 Spring JDBC
 iBATIS
 JDO, JPA
 Hibernate, EclipseLink, …
 Ist eine Datenbank wirklich
nötig? Alternativen:
 RAM (BigMemory)
 Archive, Bibliotheken, …
 Konfigurationsdateien
 Files, XML, Serialisierte
Objekte, Preferences, …
 OODBs, XML-DBs,
Semantische DBs
 Was sind Vorteile von DBs?
 Schneller?
 Skalierbarer?
 Größer?
► www.e-movimento.com, Sebastian Dietrich13

14. JDBC
myBATIS
DB
EasyBeans, TopLink,
OpenJPA, EclipseLink,
Cayenne, Hibernate,
DataNucleus
JBoss, WebSphere, OC4J,
Geronimo, Glassfish
Persistenzlayer und OR Mapper in Java
Architekturelle Positionierung
JDBC
Persistenz Layer
OR Mapper
DB
JDO / JPA Container
EJB App Server
Spring-JDBC
DbUtils, DBCP
► www.e-movimento.com, Sebastian Dietrich14

15. ► www.e-movimento.com, Sebastian Dietrich15
Persistenzlayer und OR Mapper in Java
Hibernate
 Hibernate = OR Mapper von JBoss (RedHat)
 Persistenzmechanismus von Jboss Application Server
 Features:
 Abfragen mittels SQL, HQL, Criteria API, Stored Procedures
 POJOs ↔ Mapping / Annotations ↔ DB Tabellen
 Transaktionen, Caches, Lazy Loading, Kaskadierungen, …
 Weitere Features:
 EntityManager – Verwendung von Hibernate via JPA
 Shards – horizontal partitionierte DBs
 Validator – Daten Integrität & Validierung
 Tools – Eclipse & Roundtrip Engineering
 Search – Volltextindices & -suche

16. ► www.e-movimento.com, Sebastian Dietrich16
AppHibernate
Persistenzlayer und OR Mapper in Java
Hibernate Architektur
 Transient Objects
 Aktuell nicht an Session hängende
persistente Objekte (POJOs)
 Persistent Objects
 An Session hängende Objekte mit
persistentem Status (POJOs)
 SessionFactory
 Factory für Sessions
 Precompiled Query Cache
 Session
 Kommunikation zwischen
Anwendung und Datenbank
 Kapselt JDBC-Verbindung
 Cache von persistenten Objekten
 Hat 1..N Transaktionen
 Transaction
 ACID Arbeitseinheit
 JDBC, JTA, … Transaktionen
Java JNDI JDBC JTA
DB
TransactionSession
Session Factory
Connection
Provider
TransactionFactory
Persistent
Objects
Transient
Objects

17. ► www.e-movimento.com, Sebastian Dietrich17
Persistenzlayer und OR Mapper in Java
Hibernate Beispiel
 Tabelle KUNDE:
 Java Klasse (POJO):
public class Kunde {
private int id;
private String name;
private String ort;
private String strasse;
private int plz;
// no getter & setter
}
 Hibernate Configdatei für DB-,
SQLDialekt-, Caching- … Config
 Hibernate Mappingdatei:
…
<class name="Kunde"
table="KUNDE">
<id name="id" column="ID">
<generator class="native"/>
</id>
<property name="name" />
…
</class>
…
 Java Code:
session.beginTransaction();
List kunden = session
.createQuery("from KUNDE")
.list();
session.getTransaction()
.commit();
return kunden;
Attribut Typ
ID INTEGER NOT NULL
PRIMARY KEY
NAME VARCHAR(128)
STRASSE VARCHAR(128)
ORT VARCHAR(128)
PLZ INTEGER

18. ► www.e-movimento.com, Sebastian Dietrich18
Hibernate Beispiel
Mapping von Vererbung mittels Annotations
 Table per Subclass = „Joined“:
 Hibernate Annotations:
@Entity @Table(name=„PERSON“)
@Inheritance(strategy=JOINED)
public class Person {
@ID @GeneratedValue
@Column(name=„PERSON_ID“)
private Long personId;
…
@Entity @Table(name=„MITARBEITER“)
@PrimaryKeyJoinColumn
(name=„PERSON_ID“)
public class Mitarbeiter
extends Person {
…
@Entity @Table(name=„INTERNER“)
@PrimaryKeyJoinColumn
(name=„PERSON_ID“)
public class Interner
extends Mitarbeiter {
…
Mitarbeiter
Interner Externer
<<abstract>>
Person
Person Mitarbeiter
Interner Externer

19. ► www.e-movimento.com, Sebastian Dietrich19
Vielen Dank für Ihre Aufmerksamkeit!
Q&A[Sebastian Dietrich]
Sebastian.Dietrich@e-movimento.com
http://managing-java.blogspot.com
