Movicon11 de

Die offene und flexible Software zum
Bedienen und Beobachten

22

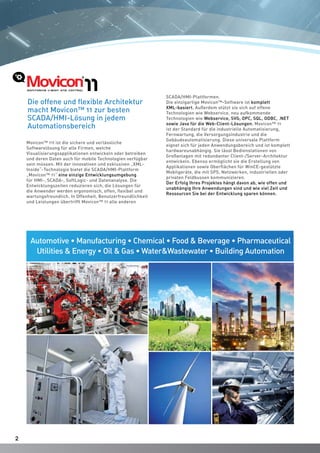

Movicon™ 11I ist die sichere und verlässliche
Softwarelösung für alle Firmen, welche
Visualisierungsapplikationen entwickeln oder betreiben
und deren Daten auch für mobile Technologien verfügbar
sein müssen. Mit der innovativen und exklusiven „XML-
Inside“-Technologie bietet die SCADA/HMI-Plattform
„Movicon™ 11“ eine einzige Entwicklungsumgebung
für HMI-, SCADA-, SoftLogic- und Datenanalyse. Die
Entwicklungszeiten reduzieren sich, die Lösungen für
die Anwender werden ergonomisch, offen, flexibel und
wartungsfreundlich. In Offenheit, Benutzerfreundlichkeit
und Leistungen übertrifft Movicon™ 11 alle anderen
SCADA/HMI-Plattformen.
Die einzigartige Movicon™-Software ist komplett
XML-basiert. Außerdem stützt sie sich auf offene
Technologien wie Webservice, neu aufkommende
Technologien wie Webservice, SVG, OPC, SQL, ODBC, .NET
sowie Java für die Web-Client-Lösungen. Movicon™ 11
ist der Standard für die industrielle Automatisierung,
Fernwartung, die Versorgungsindustrie und die
Gebäudeautomatisierung. Diese universale Plattform
eignet sich für jeden Anwendungsbereich und ist komplett
hardwareunabhängig. Sie lässt Bedienstationen von
Großanlagen mit redundanter Client-/Server-Architektur
entwickeln. Ebenso ermöglicht sie die Erstellung von
Applikationen sowie Oberflächen für WinCE-gestützte
Mobilgeräte, die mit SPS, Netzwerken, industriellen oder
privaten Feldbussen kommunizieren.
Der Erfolg Ihres Projektes hängt davon ab, wie offen und
unabhängig Ihre Anwendungen sind und wie viel Zeit und
Ressourcen Sie bei der Entwicklung sparen können.
Automotive • Manufacturing • Chemical • Food & Beverage • Pharmaceutical
Utilities & Energy • Oil & Gas • Water&Wastewater • Building Automation
Die offene und flexible Architektur
macht Movicon™ 11 zur besten
SCADA/HMI-Lösung in jedem
Automationsbereich

3
Windows CE
HMI Touch Panels
Windows Embedded
HMI Touch PC
Windows 7 - 8
Supervision (SCADA)
Windows 2012 Server
Historian / Analysis
Web Access through
any Browser
Tablet App
JavaPhones
Web Client
App
MES/ERP
Die modernste Software-Technologie
bietet Ihnen Investitionssicherheit
Flexibles Bedienen
und Beobachten
überall und von jeder Plattform aus zu, gerade weil
Movicon eine webfähige Architektur auf der Grundlage
der Plattformunabhängigkeit und der Sicherheit
von Java bietet, sowie Apps für IOS und Android. Mit
Movicon™ 11 realisieren Sie kompromisslos jede Art
von Anwendung für das Bedienen und Beobachten,
sei sie noch so komplex. Von der I/O-Ansteuerung zu
Visualisierungssystemen und lokalen Bedienteilen, von
effizienten SCADA-Programmen bis zu Datenerfassungs-
und Analysesystemen für die Prozessoptimierung, von
Meldesystemen bis zur Fernsteuerung über das Web,
von überall aus: Der Informationsfluss aller vernetzten
Systeme läuft über eine einzige Entwicklungsplattform.
Die Systemintegration wird mit Movicon™ 11 endlich wahr.
Flexibilität ist eines der obersten Gebote in der
modernen Automatisierung. Flexibilität bedeutet,
Kundenanforderungen schnell zu erfüllen, ohne die
bereits geleistete Arbeit zu untergraben oder das eigene
Know-how zu opfern. Gerade deshalb bietet Movicon™ 11
maximale Gewähr für Ihre Investitionssicherheit: Dieselbe
Software-Plattform ist für alle automationsrelevanten
Erfordernisse im Unternehmen einsetzbar. Von der
Steuerungsebene (SPS, HMI) bis zur Prozessleitebene
(SCADA) und Betriebsebene (MES Enterprise) ist
Movicon™ 11 ist hoch flexibel, um allen Anwendungen
der modernen Automatisierung gerecht zu werden.
Sie benötigen im Unternehmen nur eine einzige
Software-Plattform, um alle Anforderungen abzudecken.
Von der Steuerungsebene (PLC, HMI) bis hin zur
SCADA/ MES Ebene. Sie greifen auf Ihre Anlage von

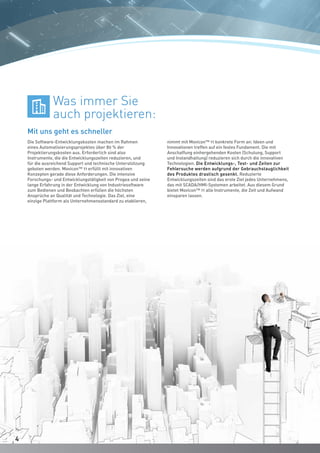

Die Software-Entwicklungskosten machen im Rahmen
eines Automatisierungsprojektes über 80 % der
Projektierungskosten aus. Erforderlich sind also
Instrumente, die die Entwicklungszeiten reduzieren, und
für die ausreichend Support und technische Unterstützung
geboten werden. Movicon™ 11 erfüllt mit innovativen
Konzepten gerade diese Anforderungen. Die intensive
Forschungs- und Entwicklungstätigkeit von Progea und seine
lange Erfahrung in der Entwicklung von Industriesoftware
zum Bedienen und Beobachten erfüllen die höchsten
Ansprüche an Qualität und Technologie. Das Ziel, eine
einzige Plattform als Unternehmensstandard zu etablieren,
Mit uns geht es schneller
Was immer Sie
auch projektieren:
nimmt mit Movicon™ 11 konkrete Form an: Ideen und
Innovationen treffen auf ein festes Fundament. Die mit
Anschaffung einhergehenden Kosten (Schulung, Support
und Instandhaltung) reduzieren sich durch die innovativen
Technologien. Die Entwicklungs-, Test- und Zeiten zur
Fehlersuche werden aufgrund der Gebrauchstauglichkeit
des Produktes drastisch gesenkt. Reduzierte
Entwicklungszeiten sind das erste Ziel jedes Unternehmens,
das mit SCADA/HMI-Systemen arbeitet. Aus diesem Grund
bietet Movicon™ 11 alle Instrumente, die Zeit und Aufwand
einsparen lassen.
44

5

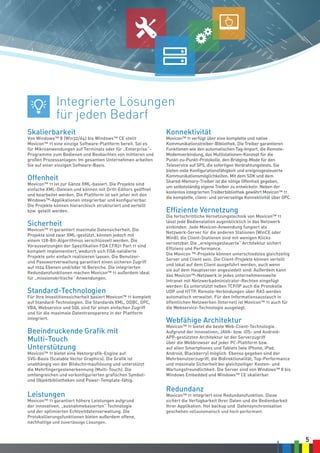

Skalierbarkeit
Von Windows™ 8 (Win32/64) bis Windows™ CE stellt
Movicon™ 11 eine einzige Software-Plattform bereit. Sei es
für Mikroanwendungen auf Terminals oder für „Enterprise“-
Programme zum Bedienen und Beobachten von mittleren und
großen Prozessanlagen: Im gesamten Unternehmen arbeiten
Sie auf einer einzigen Software-Basis.
Offenheit
Movicon™ 11 ist zur Gänze XML-basiert. Die Projekte sind
einfache XML-Dateien und können mit Dritt-Editors geöffnet
und bearbeitet werden. Die Plattform ist seit jeher mit den
Windows™-Applikationen integrierbar und konfigurierbar.
Die Projekte können hierarchisch strukturiert und verteilt
bzw. geteilt werden.
Sicherheit
Movicon™ 11 garantiert maximale Datensicherheit. Die
Projekte sind zwar XML-gestützt, können jedoch mit
einem 128-Bit-Algorithmus verschlüsselt werden. Die
Voraussetzungen der Spezifikation FDA CFR21 Part 11 sind
komplett implementiert, wodurch sich FDA-validierte
Projekte sehr einfach realisieren lassen. Die Benutzer-
und Passwortverwaltung garantiert einen sicheren Zugriff
auf 1024 Ebenen und/oder 16 Bereiche. Die integrierten
Redundanzfunktionen machen Movicon™ 11 außerdem ideal
für „missionskritische“ Anwendungen.
Standard-Technologien
Für Ihre Investitionssicherheit basiert Movicon™ 11 komplett
auf Standard-Technologien. Die Standards XML, ODBC, OPC,
VBA, Webservice und SQL sind für einen einfachen Zugriff
und für die maximale Datentransparenz in der Plattform
integriert.
Beeindruckende Grafik mit
Multi-Touch
Unterstützung
Movicon™ 11 bietet eine Vektorgrafik-Engine auf
SVG-Basis (Scalable Vector Graphics). Die Grafik ist
unabhängig von der Bildschirmauflösung und unterstützt
die Mehrfingergestenerkennung (Multi-Touch). Die
umfangreichen und vorkonfigurierten grafischen Symbol-
und Objektbibliotheken sind Power-Template-fähig.
Leistungen
Movicon™ 11 garantiert höhere Leistungen aufgrund
der innovativen, „ausnahmebasierten“ Technologie
und der optimierten Echtzeitdatenverwaltung. Die
Protokollierungsfunktionen bieten außerdem offene,
nachhaltige und zuverlässige Lösungen.

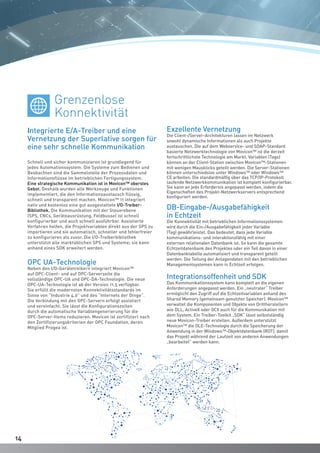

Konnektivität
Movicon™ 11 verfügt über eine komplette und native
Kommunikationstreiber-Bibliothek. Die Treiber garantieren
Funktionen wie den automatischen Tag-Import, die Remote-
Modemverbindung, das Multistationen-Konzept für die
Punkt-zu-Punkt-Protokolle, den Bridging-Mode für den
Teleservice auf SPS, die sofortigen Verdrahtungstests. Sie
bieten volle Konfigurationsfähigkeit und ereignisgesteuerte
Kommunikationsmöglichkeiten. Mit dem SDK und dem
Shared-Memory-Treiber ist die nötige Offenheit gegeben,
um selbstständig eigene Treiber zu entwickeln. Neben der
kostenlos integrierten Treiberbibliothek gewährt Movicon™ 11
die komplette, client- und serverseitige Konnektivität über OPC.
Effiziente Vernetzung
Die fortschrittliche Vernetzungstechnik von Movicon™ 11
lässt jede Bedienstation augenblicklich in das Netzwerk
einbinden. Jede Movicon-Anwendung fungiert als
Netzwerk-Server für die anderen Stationen (WinCE oder
Win8); die Client-Stationen sind mit wenigen Klicks
vernetzbar. Die „ereignisgesteuerte“ Architektur sichert
Effizienz und Performance.
Die Movicon ™-Projekte können unterschiedslos gleichzeitig
Server und Client sein. Die Client-Projekte können verteilt
und lokal auf dem Client ausgeführt werden, auch wenn
sie auf dem Hauptserver angesiedelt sind. Außerdem kann
das Movicon™-Netzwerk in jedes unternehmensweite
Intranet mit Netzwerkadministrator-Rechten eingefügt
werden: Es unterstützt neben TCP/IP auch die Protokolle
UDP und HTTP. Remote-Verbindungen über RAS werden
automatisch verwaltet. Für den Informationsaustauch in
öffentlichen Netzwerken (Internet) ist Movicon™ 11 auch für
die Webservice-Technologie ausgelegt.

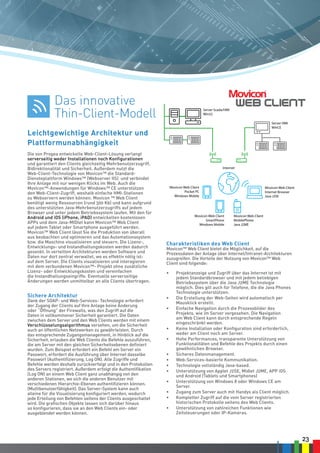

Webfähige Architektur
Movicon™ 11 bietet die beste Web-Client-Technologie.
Aufgrund der innovativen, JAVA- bzw. iOS- und Android-
APP-gestützten Architektur ist der Serverzugriff
über die Webbrowser auf jeder PC-Plattform bzw.
auf allen Smartphones und Tablets (wie iPhone, iPad,
Android, Blackberry) möglich. Ebenso gegeben sind der
Mehrbenutzerzugriff, die Bidirektionalität, Top-Performance
und maximale Sicherheit bei gleichzeitiger Kosten- und
Wartungsfreundlichkeit. Die Server sind von Windows™ 8 bis
Windows Embedded und Windows™ CE skalierbar.
Redundanz
Movicon™ 11 integriert eine Redundanzfunktion. Diese
sichert die Verfügbarkeit Ihrer Daten und die Bedienbarkeit
Ihrer Applikation. Hot backup und Datensynchronisation
geschehen vollautomatisch und hoch performant.
Integrierte Lösungen
für jeden Bedarf

66

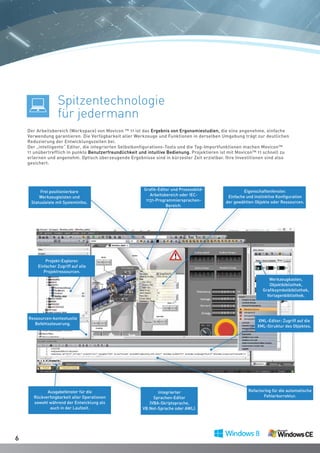

Eigenschaftenfenster.
Einfache und instinktive Konfiguration
der gewählten Objekte oder Ressourcen.
Frei positionierbare
Werkzeugleisten und
Statusleiste mit Systeminfos.
Der Arbeitsbereich (Workspace) von Movicon ™ 11 ist das Ergebnis von Ergonomiestudien, die eine angenehme, einfache
Verwendung garantieren. Die Verfügbarkeit aller Werkzeuge und Funktionen in derselben Umgebung trägt zur deutlichen
Reduzierung der Entwicklungszeiten bei.
Der „intelligente“ Editor, die integrierten Selbstkonfigurations-Tools und die Tag-Importfunktionen machen Movicon™
11 unübertrefflich in punkto Benutzerfreundlichkeit und intuitive Bedienung. Projektieren ist mit Movicon™ 11 schnell zu
erlernen und angenehm. Optisch überzeugende Ergebnisse sind in kürzester Zeit erzielbar. Ihre Investitionen sind also
gesichert.
Spitzentechnologie
für jedermann
Werkzeugkasten,
Objektbibliothek,
Grafiksymbolbibliothek,
Vorlagenbibliothek.
XML-Editor: Zugriff auf die
XML-Struktur des Objektes.
Refactoring für die automatische
Fehlerkorrektur.
Projekt-Explorer.
Einfacher Zugriff auf alle
Projektressourcen.
Ressourcen-kontextuelle
Befehlssteuerung.
Integrierter
Sprachen-Editor
(VBA-Skriptsprache,
VB.Net-Sprache oder AWL).
Ausgabefenster für die
Rückverfolgbarkeit aller Operationen
sowohl während der Entwicklung als
auch in der Laufzeit.
Grafik-Editor und Prozessbild-
Arbeitsbereich oder IEC-
1131-Programmiersprachen-
Bereich.

7

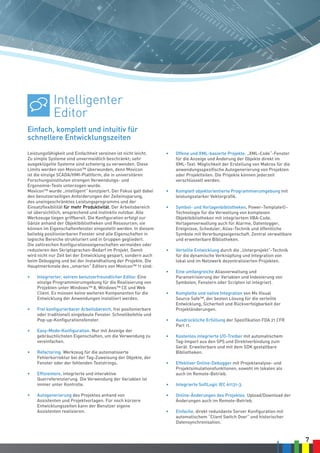

Leistungsfähigkeit und Einfachheit vereinen ist nicht leicht.
Zu simple Systeme sind unvermeidlich beschränkt; sehr
ausgeklügelte Systeme sind schwierig zu verwenden. Diese
Limits werden von Movicon™ überwunden, denn Movicon
ist die einzige SCADA/HMI-Plattform, die in universitären
Forschungsinstituten strengen Verwendungs- und
Ergonomie-Tests unterzogen wurde.
Movicon™ wurde „intelligent“ konzipiert. Der Fokus galt dabei
den benutzerseitigen Anforderungen der Zeiteinsparung,
des uneingeschränktes Leistungsprogramms und der
Einsatzflexibilität für mehr Produktivität. Der Arbeitsbereich
ist übersichtlich, ansprechend und instinktiv nutzbar. Alle
Werkzeuge liegen griffbereit. Die Konfiguration erfolgt zur
Gänze anhand der Objektbibliotheken und Ressourcen; sie
können im Eigenschaftenfenster eingestellt werden. In diesem
beliebig positionierbaren Fenster sind alle Eigenschaften in
logische Bereiche strukturiert und in Gruppen gegliedert.
Die zahlreichen Konfigurationseigenschaften vermeiden oder
reduzieren den Skriptsprachen-Bedarf im Projekt. Damit
wird nicht nur Zeit bei der Entwicklung gespart, sondern auch
beim Debugging und bei der Instandhaltung der Projekte. Die
Hauptmerkmale des „smarten“ Editors von Movicon™ 11 sind:
• Integrierter, extrem benutzerfreundlicher Editor. Eine
einzige Programmierumgebung für die Realisierung von
Projekten unter Windows™ 8, Windows™ CE und Web
Client. Es müssen keine weiteren Komponenten für die
Entwicklung der Anwendungen installiert werden.
• Frei konfigurierbarer Arbeitsbereich, frei positonierbare
oder traditionell eingebaute Fenster. Schnellbefehle und
Pop-up-Konfigurationsfenster.
• Easy-Mode-Konfiguration. Nur mit Anzeige der
gebräuchlichsten Eigenschaften, um die Verwendung zu
vereinfachen.
• Refactoring. Werkzeug für die automatisierte
Fehlerkorrektur bei der Tag-Zuweisung der Objekte, der
Fenster oder der fehlenden Textstrings.
• Effizientere, integrierte und interaktive
Querreferenzierung. Die Verwendung der Variablen ist
immer unter Kontrolle.
• Autogenerierung des Projektes anhand von
Assistenten und Projektvorlagen. Für noch kürzere
Entwicklungszeiten kann der Benutzer eigene
Assistenten realisieren.
• Offene und XML-basierte Projekte. „XML-Code“-Fenster
für die Anzeige und Änderung der Objekte direkt im
XML-Text. Möglichkeit der Erstellung von Makros für die
anwendungsspezifische Autogenerierung von Projekten
oder Projektteilen. Die Projekte können jederzeit
verschlüsselt werden.
• Komplett objektorientierte Programmierumgebung mit
leistungsstarker Vektorgrafik.
• Symbol- und Vorlagenbibliotheken. Power-Template©-
Technologie für die Verwaltung von komplexen
Objektbibliotheken mit integriertem VBA-Code.
Vorlagenverwaltung auch für Alarme, Datenlogger,
Ereignisse, Scheduler, Alias-Technik und öffentliche
Symbole mit Vererbungseigenschaft. Zentral verwaltbare
und erweiterbare Bibliotheken.
• Verteilte Entwicklung durch die „Unterprojekt“-Technik
für die dynamische Verknüpfung und Integration von
lokal und im Netzwerk dezentralisierten Projekten.
• Eine umfangreiche Aliasverwaltung und
Parametrisierung der Variablen und Indexierung von
Symbolen, Fenstern oder Scripten ist integriert.
• Komplette und native Integration von Ms Visual
Source Safe™, der besten Lösung für die verteilte
Entwicklung, Sicherheit und Rückverfolgbarkeit der
Projektänderungen.
• Ausdrückliche Erfüllung der Spezifikation FDA 21 CFR
Part 11.
• Kostenlos integrierte I/O-Treiber mit automatischem
Tag-Import aus den SPS und Direktverbindung zum
Gerät. Erweiterbare und mit dem SDK gestaltbare
Bibliotheken.
• Effektiver Online-Debugger mit Projektanalyse- und
Projektsimulationsfunktionen, sowohl im lokalen als
auch im Remote-Betrieb.
• Integrierte SoftLogic IEC 61131-3.
• Online-Änderungen des Projektes. Upload/Download der
Änderungen auch im Remote-Betrieb.
• Einfache, direkt redundante Server Konfiguration mit
automatischem “Client Switch Over” und historischer
Datensynchronisation.
Einfach, komplett und intuitiv für
schnellere Entwicklungszeiten
Intelligenter
Editor

88
Herausragende Grafik für
intuitive Anwendungen.
Die wichtigste Aufgabenstellung eines Systems zum
Bedienen und Beobachten ist die Prozessvisualisierung.
Je übersichtlicher die Prozessvisualisierung ist, desto
einfacher ist die Anlagensteuerung. Heute verlangen die
Betreiber im Vergleich zu früher eine so weit wie möglich
wirklichkeitsnahe Darstellung der Anlagen und Prozesse.
Damit übernimmt die Grafik eine Hauptrolle und beansprucht
bei der Projektentwicklung auch den größten Zeitaufwand. In
der Grafik zeigt Movicon™ 11 seine gesamte Überlegenheit:
• Vektorgrafik-Editor und SVG-basierte Technologie mit
Antialiasing-Funktion.
• Objekt- und symbolorientierte Programmierung nach
dem Point-and-Click-Bedienkonzept auch in komplexen
Objekten.
• Baumstrukturanzeige jedes Prozessbildes mit
instinktiver Konfiguration der Eigenschaften jedes
Elementes, auch von komplexen Symbolen, ohne deren
Zerlegung und Neuzusammensetzung.
• Eigenschaften-Inspektor für dynamische Eigenschaften
und Schnellzugriff auf alle Eigenschaften, Variablen und
auf den Symbolcode.
• Import-Export der Vektorsymbole aus den bzw. in die
gebräuchlichsten Vektorformate von Windows™.
• Unterstützung aller Bitmap-Bilddateien wie BMP,
GIF, JPG, TIF, PNG und der WMF- und EMF-Dateien.
Unterstützung der Farbtransparenz.
• Werkzeugkasten mit unzähligen grafischen
Funktionsobjekten (Schaltflächen, Schalter, Gauges,
etc.) mit exzellenter Optik.
• Analogzeiger-Bibliothek mit ansprechender und
wirklichkeitsgetreuer Optik.
• Wirkungsvolle grafische Animation mit 16 dynamischen
Animationseigenschaften, die in den Eigenschaften der
Objekten konfiguriert werden können, und Erweiterung
über die VBA-Grafikschnittstellen für jedes Objekt.
• Komplettes Funktionsset für Zoom-Funktionen,
Gitternetz, Ausrichtung, Mehrfachverteilung,
Überlagerungsreihenfolge, Taborder, Einstellung der
Eigenschaften bei Mehrfachauswahl, etc.
•
„Attraktive“
Visualisierung

9
• Umfassende grafische Symbolbibliothek mit in
Kategorien organisierten Symbolen und sofortigem
Vorschaubild. Drag-and-Drop-Funktion in den
Prozessbildern. Möglichkeit der Erstellung von eigenen
Symbolen und neuen Kategorien.
• Exklusive Power-Template©-Technologie für die
Erstellung von Vorlagesymbolen mit voreingestellten
Funktionen, mit einfacher Animation oder mit
leistungsstarken, integrierten VBA-Skriptfunktionen.
Die Power-Template-Technologie ermöglicht die
Selbstkonfiguration des Projektes durch die einfache
Einfügung von Symbolen in die Prozessbilder.
• Selbstanpassung an die Auflösung des Bildschirms oder
des Fensters sowohl für die Vektorgrafik als auch die
Rastergrafik. Selbstanpassung auch in den Web-Client-
Visualisierungen.
• Unterstützung der Multi-Monitor- und Multi-Touch-
Systeme. Einstellung, auf welchem Monitor ein
Prozessbild erscheinen soll; außerdem erkennt
Movicon™ 11 die Basisgesten der Multi-Touch-Systeme.
• Grafische Objekte überprüfbar in ihrer XML-Struktur
sowohl intern als auch über externe Programme und
Editors. Die Eigenschaften der komplexen Objekte können
also auch „textuell“ bearbeitet werden, um die Operationen
„Kopieren und Einfügen“ oder „Suchen und Ersetzen“ zu
beschleunigen.
• Grafik-Editor für die Menüverwaltung (Pop-up oder
Menüleisten) und Befehlszuweisung über die Tastatur.
Es können sichtbar und direkt Pulldown-Menüs erstellt
werden.
• Unterstützung der Alias- und Vererbungstechnik. Bei
der Vererbung werden die Änderungen eines öffentlichen
Symbols auf die Symbole derselben Kategorie übertragen.
Die Alias-Technik lässt ein Symbol sowohl während der
Laufzeit als auch in der Entwicklungsumgebung gemäß
Alias-Tabelle anpassen.
• Unterstützung der „Stil“- und „Themen“-Technik von
Windows. Das Layout eines Projektes oder Prozessbildes
kann an den gewählten Stil angepasst werden.
• Nativ integrierte Objekte für die Betrachtung von Bildern
aus Netzwerkkameras auch unter WinCE oder Web Client.

1010
Das Alarmmanagement von Movicon™ 11 verwaltet
Prozessereignisse effektiv und hochpräzise. Movicon™
11 stellt den Anlagenbetreibern unverzüglich detaillierte
Daten zum Anlagenzustand zur Verfügung. Folglich
stehen auch alle Informationen zur Minimierung der
Systemausfälle und zur Steigerung der Anlageneffizienz
bereit. Das Alarmmanagement erfolgt standardmäßig
nach ISA S-18; es kann aber individuell angepasst
werden, weil die Alarme objekt- und vorlagenorientiert
verwaltet werden und die zahlreichen Eigenschaften
auf jede Anforderung abgestimmt werden können. Die
festen oder variablen Auslösegrenzwerte bestimmen,
wann der Alarm aktiviert wird. Die vier unterstützten
standardisierten Zustände sind ON, OFF, ACK und RST.
Sie werden in den Anzeigeobjekten der aktiven Alarme
in Alarmfenstern oder Alarmbannern visualisiert. Es
bestehen zahlreiche Filtermöglichkeiten (nach Uhrzeit,
Bereich, Priorität, Zeitraum etc.) und die Möglichkeit
der dynamischen Verknüpfung mit Hilfedateien
und assistierten Verfahren externer Dateien (CHM,
HTML, PDF). Für die Alarme kann die Auslösezeit
am Rechner oder anhand des „Zeitstempels“ der
Variable konfiguriert werden. Zahlreiche andere
Eigenschaften lassen die Farben, die Alarmmeldungen,
die Sprachausgabe, den Druck, die Ausführung von
Befehlen etc. einstellen. Die Alarme und Ereignisse
(Alarme, Treiberereignisse oder Systemereignisse)
werden im Ereignisprotokoll in Tabellen einer relationalen
Datenbank über den leistungsstarken ODBC-Manager von
Movicon™ automatisch protokolliert. Das Datenarchiv
(standardmäßig Ms SQL Server) garantiert maximale
Offenheit und lässt Archive auch in anderen Datenbanken
als SQL Server™ (bspw. Oracle™) benutzer- und
projekttransparent verwalten. Das Protokollarchiv wird
nach Verstreichen eines in den Projekteigenschaften
festgelegten Zeitraumes überschrieben. Das
Ereignisprotokollfenster greift automatisch auf die
Archivdaten zu und visualisiert sie in der gewünschten
Reihenfolge (chronologisch, nach Typ, nach Priorität,
etc.). Die Alarme unterstützen die „Template“-Technik,
d. h. Wiederholungsalarme können nach Vorlagen
„parametriert“ werden. Das Alarmmanagement bietet
Werkzeuge und Assistenten, um die Entwicklungs- und
Konfigurationszeiten zu kürzen.
Auswerten, Filtern, Sortieren
Die aktiven und protokollierten Alarme werden im
Alarmfenster bzw. im Ereignisprotokollfenster visualisiert.
Sie können als Objekt in jedes Prozessbild eingefügt und
wie jedes grafische Toolbox-Objekt konfiguriert werden. So
lassen sich Alarmanzeigeobjekte realisieren, die aus stilistisch
sehr unterschiedlichen Symbolen und Vorlagen bestehen
können, und die wie jedes andere grafische Objekt in die
Symbolbibliotheken eingefügt werden können. Movicon™ lässt
die Alarmanzeige und Alarmfunktionen mit vorgegebenen bzw.
eigenen Befehlen vollständig anpassen. Die Anzeigefenster
können an einen Netzwerkserver angebunden werden. Damit
wird das Anzeigeobjekt zu einem „Client“-Objekt für die
Visualisierung der aktiven oder protokollierten Alarme eines
Netzwerkservers. Die Spalten mit den Alarminformationen
sind frei konfigurierbar; die Visualisierung kann auf jede
Anforderung abgestimmt werden. Zu den interessantesten
Neuheiten gehört die Möglichkeit, einen aktiven Alarm zu
wählen und dessen Historie mit allen Auslösezeitpunkten
direkt und unmittelbar im Alarmfenster anzuzeigen.
Dies vereinfacht die Datenauswertung und optimiert die
Produktivität. Für eine klare und übersichtliche Darstellung
der Informationen sind alle möglichen Sortier- und
Filterfunktionen vorgesehen.
SMS
Voice
E-Mail
Fax
Alarms
Manager
Alarms
Dispatcher
W
De
Alarms
Display
User Access
Wi
R
Commands Audit TrailEletctr. Signature
Commands on Event
Historical
Log
DownTime
Analyzer
Tr
Re
OD
XML
Client
Serve
SQL
Or
My
Log On
1024 Levels, 16 Areas
Bedienen und Beobachten, Archivieren,
Melden, Analysieren: Nichts entgeht
Alarme: Alles
unter Kontrolle
10

11
Statistische Auswertung
Für die statistische Auswertung der Produktionsausfälle nach
Zeitraum benötigen Produktions- und Instandhaltungsleiter
spezielle Werkzeuge. Die Datenauswertung lässt die
kritischen Stellen des Produktionsprozesses schnell
ermitteln. Durch deren Verbesserung kann das System
effizienter und produktiver gemacht werden. Ohne solche
Informationen ist eine Optimierung der Produktivität
schwierig. Movicon™ 11 integriert ein effizientes Analyse-Tool
für die Auswertung der Ereignisse und Produktionsausfälle.
Dieses Tool erstellt Berichte zur einzelnen Dauer oder zur
Gesamtdauer der Anlagenstillstände. Die in Tabellenform
oder in Torten- oder Säulendiagrammen dargestellten
Informationen enthalten die im gewählten Zeitraum
ausgelösten Alarme und klassifizieren sie nach „Dauer“
(Gesamtzeit aller Ereignisse desselben Typs) oder nach
„Frequenz“ (Gesamtzahl der aufgetretenen Ereignisse
desselben Typs). Die Berichte können befehls- oder
ereignisgesteuert angezeigt oder gedruckt werden;
außerdem sind sie in verschiedenen Formaten (Excel,
PDF, HTML) exportierbar und liefern alle Gesamt- und
Detailinformationen zu jedem ausgewerteten Alarm.
Alarms Dispatcher
Bei nicht oder nur zeitweise besetzten Anlagen muss das
Personal in Abrufbereitschaft auf schnelle Informationen
zählen können, damit Produktionsausfälle auf ein
Minimum beschränkt werden. Die Projektalarme sind
so konfigurierbar, dass sie den festgelegten Benutzern
unverzüglich gemeldet werden. „Alarm Dispatcher“, die
Movicon™-Komponente für die Ereignismeldung, meldet
dem Personal Alarme oder Informationen anhand von
Sprachnachrichten (Sprachsynthese), SMS, E-Mails
(mit oder ohne Dateianhänge) oder Faxnachrichten.
Die Meldungen werden an spezifische Benutzer oder
Benutzergruppen gesendet. Sie können anhand von
Filterkriterien wie Uhrzeit, Arbeitsschicht oder Personal
in Abrufbereitschaft angepasst werden. Das „Alarm-
Dispatcher“-Meldesystem ist für jede Operation (ON,
ACK, OFF und RST) frei konfigurierbar. Es unterstützt die
Sprachsynthese SAPI 5.1, die E-Mail-Protokolle SMTP und
MAPI sowie die SMS-Protokolle (GSM und SMPP).
Planmäßige Instandhaltung und
Arbeitsabläufe
Movicon™ vereinfacht planmäßige Instandhaltungsabläufe,
weil die Alarmaktivierung auf der Grundlage der
„statistischen“ Dauer der verknüpften Variable, nicht nur
aufgrund ihres reellen Wertes erfolgen kann. So ist es
extrem einfach, die Auslösegrenzwerte auf Gesamtlaufzeit-
Sollwerte der Variable einzustellen. Als zusätzliche Hilfe
sieht Movicon™ die Verknüpfung mit externen Dateien vor,
die detaillierte Hilfedateien (HTML), Videodateien (.AVI),
Audiodateien (.WAV) oder BMP-Dateien aktivieren.

1212
Alle von einem System zum Bedienen und Beobachten
erfassten Prozessdaten werden normalerweise für
nachfolgende Auswertungen aufgezeichnet und archiviert.
Damit wird den Produktionsleitern die Verfügbarkeit
aller prozessrelevanten Daten garantiert. Die Daten
können ausgewertet werden, um durch die Erfassung
und Beseitigung untypischer Verhaltensweisen die
Produktivität zu verbessern. Das SCADA-System muss
eine einfache Datenaufbereitung ermöglichen und das
Speicher- und Archivmanagement definieren. Bei dieser
wichtigen Aufgabenstellung gewährleistet Movicon™
die Grundkonzepte der Einfachheit, Zuverlässigkeit und
Offenheit. Movicon™ bietet drei „Speicher-Engines“, die nach
einem ODBC-Managermodell mit höchster Datenpräzision
und maximaler Offenheit bei der Wahl des gewünschten
Datenbankformats arbeiten. Movicon™ unterstützt alle
relationalen Datenbanken und schlägt automatisch Ms SQL
Server™, MySQL™, Oracle10™ oder MsAccess™ über ODBC
vor. Standardmäßig verwendet Movicon™ die relationale
Datenbank Microsoft SQL Server™. Eine Speicher-Engine sorgt
für die Aufzeichnung der Prozessdaten über die Datenlogger;
eine zweite Speicher-Engine dient der Protokollierung der
Ereignisse; die dritte Engine gewährleistet eine fortschrittliche
Variablenablaufverfolgung (z. B. Audit Trails). Alternativ zu
den Speicher-Engines des ODBC-Managers bietet Movicon™
den In-Memory-Datenbank-Manager, ein Werkzeug zur
Datenaufzeichnung in einfachen, formatierten Textdateien
(.DAT oder .XML). Diese Dateien sind verschlüsselbar, um nur
von Movicon™ kontrollierte Zugriffe zu ermöglichen.
Das Datenmanagement in In-Memory-Datenbanken kann
auch nur teilweise aktiviert werden. Es eignet sich besonders
für eingebettete Systeme (wie WinCE) oder für Systeme, die
verschlüsselte Daten erfordern.
Datenlogger
Das Hauptwerkzeug, der Datenlogger, zeichnet
Prozessdaten im Zeittakt, ereignisgesteuert oder bei
Änderungen (auch mit Totzone) auf einfache und schnelle
Weise in Datenbank-Tabellen auf. Die in DB gespeicherten
Daten sind im Projekt automatisch in den vorgesehenen
grafischen Objekten verfügbar, bspw. in Anzeigetabellen,
Dateibetrachtern, Trendmodellen, Berichten.
Rezepturen
Die Produktionsrezepte werden objektorientiert verwaltet
und gemäß der Datenlogger-Technik gespeichert. Das Rezept
lässt Wertesammlungen von Prozessparametern verwalten.
Es bezieht sich auf ein bestimmtes Produkt. Bei der Wahl
des gewünschten Produktes werden die entsprechenden
Parameterwerte der Anlagenvariablen aufgerufen. Die
Rezeptursteuerung ist in Movicon™ dank der objektorientierten
Techniken und Assistenten sehr einfach: Durch die Erstellung
eines „Rezeptobjektes“ und durch die Zuweisung der
entsprechenden Variablen generiert ein „Assistent“ automatisch
das grafische Rezeptanzeigefenster. Die Oberfläche dieses
Fensters (Stile, Farben, etc.) ist komplett konfigurierbar. Ein
einfaches Rezeptanzeigeobjekt in Tabellenform lässt die
Rezeptdaten nach den gebräuchlichen Visualisierungskonzepten
unkompliziert und automatisiert verwalten.
SMS
Voice
E-Mail
Fax
Alarms
Manager
Alarms
Dispatcher
Real Time
Database
M
W
Win 32/64
Movicon
Development
Alarms
Display
User Access
Windows CE
Runtime
Commands
Pr
R
Audit TrailEletctr. Signature
Commands on Event
F
Historical
Log
DownTime
Analyzer
Trends,
Reports
ODBC IMDB
Kern
XML Files
Debugger,
File Transfer
Drivers
Fieldbus, PLC,
Controllers
Client/
Server
Web
Client
App
PLC
SQL Server
Oracle
My SQL..
XML or
Crypted
Files
Log On
X
F
PC B
Prozessdatenarchivierung in
relationalen Datenbanken oder im
verschlüsselten Format
Durchgängige
Datensicherung
12

13
Report Designer
Movicon™ bietet beachtliche Reporting-Funktionen. Wie in
den vorhergehenden Versionen kann „Crystal Reports©“
für die Erstellung von Anlagenberichten in Form von
.RPT-Dateien verwendet werden. Diese werden von
Movicon™ über die integrierte Crystal-Reports-Engine
visualisiert und gedruckt. Mit dem proprietären, in Movicon™
11 integrierten Bericht-Generator auf .NET-Basis werden
Berichte mit statistischen und grafischen Funktionen visuell
gestaltet. Der Generator vereinfacht die Erstellung von
Berichten zusätzlich. Der „Report Designer“ von Movicon™
gehört zu den leistungsfähigsten Reporting-Tools in
SCADA-Systemen. Die Textberichte können auch im RTF- der
HTML-Format für kompakte, einfache Systeme (z. B. WinCE)
erstellt werden.
Trendmodelle und Datenanalysen
Eng mit den Datenloggern verknüpft sind die
Trendmodelle - grafische Objekte für die Darstellung des
Prozessdatenverlaufs anhand von Kurven. Die Trendmodelle
können dynamisch oder historisiert sein (Run-Pause).
Sie implementieren fortschrittliche Funktionen für die
grafische Darstellung der Werte und für die Anpassung der
Stifte und Legenden. Die Trendmodelle können direkt mit
den Datenloggern verbunden werden. Sie ermöglichen die
zeitraumbasierte Datenvisualisierung, Zoom-Funktionen,
die Wahl der Stifte und der logarithmischen Skalen, die
Anzeige des Mittelwertes, die komprimierte Darstellung des
Diagramms auf einer Seite, den Druck, etc.
Die Trendmodelle sind auch während der Laufzeit
konfigurierbar. Durch die VBA-Funktionen ist eine
höchstmögliche Konfigurierbarkeit gegeben. Es können
leistungsfähige Vorlagetrendmodelle realisiert werden. Die
Datenanalyse-Objekte ermöglichen dagegen präzisere und
fortschrittlicherer Analysen und grafische Darstellungen
der von den Datenloggern historisierten Daten. Die
Auswertungen können nach vorkonfigurierten Zeiträumen,
anhand von Vergleichen oder Kurvenüberlagerungen
erfolgen. Ein typisches Beispiel sind die Analysen
mit Stichprobenkurven oder die Vergleichsanalysen
verschiedener Zeiträume (z. B. Vergleich der Jahreswerte
mit den Vorjahreswerten), Schnellmessungen mit Zeichnung
der Linien zwischen verschiedenen Diagrammpunkten und
Darstellung der Differenzwerte, etc.

1414
Schnell und sicher kommunizieren ist grundlegend für
jedes Automationssystem. Die Systeme zum Bedienen und
Beobachten sind die Sammelstelle der Prozessdaten und
Informationsflüsse im betrieblichen Fertigungssystem.
Eine strategische Kommunikation ist in Movicon™ oberstes
Gebot. Deshalb wurden alle Werkzeuge und Funktionen
implementiert, die den Informationsaustausch flüssig,
schnell und transparent machen. Movicon™ 11 integriert
nativ und kostenlos eine gut ausgestattete I/O-Treiber-
Bibliothek. Die Kommunikation mit der Steuerebene
(SPS, CNCs, Geräteausrüstung, Feldbusse) ist schnell
konfigurierbar und auch schnell ausführbar. Assistierte
Verfahren helfen, die Projektvariablen direkt aus der SPS zu
importieren und sie automatisch, schneller und fehlerfreier
zu konfigurieren als zuvor. Die I/O-Treiberbibliothek
unterstützt alle marktüblichen SPS und Systeme; sie kann
anhand eines SDK erweitert werden.
OPC UA-Technologie
Neben den I/O-Gerätetreibern integriert Movicon™
auf OPC-Client- und auf OPC-Serverseite die
vollständige OPC-UA und OPC-DA-Technologie. Die neue
OPC-UA-Technologie ist ab der Version 11.5 verfügbar.
Sie erfüllt die modernsten Konnektivitätsstandards im
Sinne von “Industrie 4.0” und des “Internets der Dinge”.
Die Verbindung mit den OPC-Servern erfolgt assistiert
und vereinfacht. Sie lässt die Konfigurationszeiten
durch die automatische Variablengenerierung für die
OPC-Server-Items reduzieren. Movicon ist zertifiziert nach
den Zertifizierungskriterien der OPC Foundation, deren
Mitglied Progea ist.
Exzellente Vernetzung
Die Client-/Server-Architekturen lassen im Netzwerk
sowohl dynamische Informationen als auch Projekte
austauschen. Die auf dem Webservice- und SOAP-Standard
basierte Netzwerktechnologie von Movicon™ ist die derzeit
fortschrittlichste Technologie am Markt. Variablen (Tags)
können an der Client-Station zwischen Movicon™-Stationen
mit wenigen Mausklicks geteilt werden. Die Server-Stationen
können unterschiedslos unter Windows™ oder Windows™
CE arbeiten. Die standardmäßig über das TCP/IP-Protokoll
laufende Netzwerkkommunikation ist komplett konfigurierbar.
Sie kann an jede Erfordernis angepasst werden, indem die
Eigenschaften des Projekt-Netzwerkservers entsprechend
konfiguriert werden.
DB-Eingabe-/Ausgabefähigkeit
in Echtzeit
Die Konnektivität mit betrieblichen Informationssystemen
wird durch die Ein-/Ausgabefähigkeit jeder Variable
(Tag) gewährleistet. Das bedeutet, dass jede Variable
kommunikations- und interaktionsfähig mit einer
externen relationalen Datenbank ist. So kann die gesamte
Echtzeitdatenbank des Projektes oder ein Teil davon in einer
Datenbanktabelle automatisiert und transparent geteilt
werden. Die Teilung der Anlagendaten mit den betrieblichen
Managementsystemen kann in Echtzeit erfolgen.
Integrationsoffenheit und SDK
Das Kommunikationssystem kann komplett an die eigenen
Anforderungen angepasst werden. Ein „neutraler“ Treiber
ermöglicht den Zugriff auf die Echtzeitvariablen anhand des
Shared Memory (gemeinsam genutzter Speicher). Movicon™
verwaltet die Komponenten und Objekte von Drittherstellern
wie DLL, ActiveX oder OCX auch für die Kommunikation mit
dem System. Ein Treiber-Toolkit „SDK“ lässt selbstständig
neue Movicon-Treiber erstellen. Außerdem unterstützt
Movicon™ die OLE-Technologie durch die Speicherung der
Anwendung in der Windows™-Objektdatenbank (ROT), damit
das Projekt während der Laufzeit von anderen Anwendungen
„bearbeitet“ werden kann.
Integrierte E/A-Treiber und eine
Vernetzung der Superlative sorgen für
eine sehr schnelle Kommunikation
Grenzenlose
Konnektivität

15
Die Anwendungen von Movicon™ 11 garantieren
maximale Sicherheit und Zuverlässigkeit. Die allseitige,
geschützte Benutzer- und Passwortverwaltung garantiert
die Entsprechung der Projekte mit den strengsten
Sicherheitsvorschriften gemäß 21 CFR Part 11 der
amerikanischen Zulassungsbehörde FDA (Food & Drug
Administration). Movicon™ 11 gewährleistet höchste Daten-
und Zugriffssicherheit und verwaltet die Schutzrechte
mit 1024 Benutzerebenen und 16 Zugriffsbereichen.
Windows™-Benutzer können als Projektbenutzer eingerichtet
werden. Dadurch lassen sich die Benutzerdaten integriert
und zentral verwalten. Alle Sicherheitsfunktionen sind
implementiert und konfigurierbar, bspw. die elektronische
Signatur, die Kontrolle der unerlaubten Zugriffsversuche,
der Passwortablauf, die automatische Benutzerabmeldung
(Logout), die Audit-Trail-Funktionalität. Für jedes einzelne
Tag können die Sicherheitsebene und die Rückverfolgbarkeit
eingestellt werden. Außerdem unterstützt Movicon™
die Systemdienste von Windows™ 8 und ermöglicht die
Verweigerung oder Teilverweigerung des Zugriffs auf den
Windows™-Desktop. Die Daten werden sowohl in einer
sicheren relationalen Datenbank (bspw. SQL Server™ oder
Oracle™) als auch in einem proprietären Format mit 128-Bit-
Verschlüsselung gespeichert.
Benutzerverwaltung
Die Benutzerverwaltung kann in Movicon™ gemischt
erfolgen, d. h. es sind mehrere Benutzertypen
zulässig, bspw. Projektbenutzer, Laufzeitbenutzer,
Windows™-Benutzer und Unterprojekt-Benutzer. Nicht
nur alle Operations- und Befehlsfunktionen, sondern auch
die einzelnen Projekt-Tags können mit Zugriffsrechten
versehen werden.
21 CFR Part 11
Alle Auflagen der strengen FDA-Spezifikationen 21 CFR
Part 11 sind implementiert und einsatzbereit. Damit können
FDA-validierte Projekte auf einfache Weise sowohl für
fortschrittlichen SCADA-Systeme als auch für einfache,
Windows™-CE-basierte Benutzeroberflächen realisiert
werden.
Redundanz (Hot Backup)
Die Zuverlässigkeit von Movicon™ 11 ergibt sich aus
der über 20-jährigen Erfahrung in der industriellen
Automatisierung. Missionskritische Anwendungen können
auf integrierte, effiziente Redundanzfunktionen zählen. Zwei
Movicon™-Server sichern die Anwendungen während des
laufenden Betriebs (Hot Backup) und halten die Sicherungen
jederzeit aktuell. Die Redundanzfunktionen von Movicon™
werden komplett automatisiert und transparent ausgeführt.
Sie synchronisieren die historisierten und dynamischen
Daten, garantieren volle Effizienz sowie die Datenintegrität
unter allen Bedingungen.
SMS
Voice
E-Mail
Fax
Alarms
Manager
Alarms
Dispatcher
Win
Mo
Devel
Alarms
Display
User Access
Windo
Run
Commands Audit TrailEletctr. Signature
Commands on Event
Historical
Log
DownTime
Analyzer
Trend
Repor
ODBC
XML File
Client/
Server
SQL Serv
Oracle
My SQL
Log On
Geschützter Systemzugriff nach den
strengsten FDA-Vorschriften
Höchste
Sicherheitsebene

1616
Jeder Entwickler weiß, dass mit guten Werkzeugen
Projekte schneller realisiert und die Anforderungen des
Endkunden besser erfüllt werden. Aus diesen Gründen stellt
Movicon™ ein komplettes Funktionsprogramm mit nativen,
plattformintegrierten Ressourcen und Objekten bereit, die
jeder Anforderung beim Bedienen und Beobachten spezifisch
nachkommen. Mit den Movicon™-Funktionen realisieren Sie
fortschrittliche Projekte einfach und assistiert.
Scheduler
Die Scheduler-Objekte lassen die in der Laufzeit
auszuführenden, zeitgesteuerten Befehle, Ereignisse,
Zeiträume oder Feiertage frei und optimiert konfigurieren.
Die Scheduler sind funktionsreiche, visuelle
Zeitablaufsteuerungsobjekte, die auch in der Web-Client-
Umgebung oder während der Windows-CE-Laufzeit voll
unterstützt werden.
Ereignis-Objekte
Alle Befehle des Projektes können mit den Ereignis-
Objekten verwaltet werden. Diese lassen Befehlslisten mit
zahlreichen Funktionen und Operationen erstellen. Die
Ereignis-Objekte reduzieren den Programmiersprachen-
Bedarf deutlich, weil sie die Befehle im Projekt in
Verknüpfung mit den von Variablen (Tags) oder
Befehlsobjekten (Schaltflächen, Menüs etc.)
generierten Ereignissen oder Operationen ausführen.
Touchscreen- und Multi-Touch-
Unterstützung
Eine der Grundvoraussetzungen für ein System zum
Bedienen und Beobachten ist die komplette Unterstützung
der tastaturlosen Benutzerschnittstellen (Touchscreens).
Alle Dateneingabe-Objekte sind mit „virtuellen“
Systemtastaturen (Ziffernblock oder alphanumerische
Tastatur) oder mit konfigurierbaren Ersatztastaturen
ausstattbar. Movicon ™ ist für eine einfache und
automatische Unterstützung der Touchscreens ausgelegt.
Die virtuellen Tastaturen sind in ihrem Layout vollständig
gestaltbar. Movicon™ 11.4 führt die Unterstützung der Multi-
Touch-Gesten ein, bspw. Fingerspreizen/Zusammendrücken
zum Vergrößern/Verkleinern, vertikales und horizontales
Wischen für den Seitenwechsel, gleichzeitiges Berühren
mehrerer Punkte oder Objekte etc.
Tastatur-Befehle
Befehle können mit Tasten oder Tastenkombinationen
verknüpft werden, den sogenannten „Shortcuts“
(Kurztasten). Tastenkombinationen sind allgemein nützlich,
in Systemen ohne Zeigegeräte oder Touchscreens jedoch
unentbehrlich. Movicon™ lässt die Befehle sowohl in der
Projektressource „Kurztasten“ als auch durch die direkte
Tastenzuweisung in den Eigenschaften der grafischen
Objekte verwalten.
Variablenskalierung und Statistiken
Die Variablen (Tags) lassen fortschrittliche
Skalierungsparameter (technische Maßstabanpassungen)
direkt in ihren Eigenschaften festlegen. Mit den
„Normierungsobjekten“ können auf einfache Weise weitere
Konvertierungen durchgeführt werden, auch die komplizierten
„nicht-linearen Umsetzungen“. Alle Variablenwerte können
„statisch“ verarbeitet werden; so lassen sich bspw. die
Mindest-, Höchst-, Mittelwerte, die Gesamt-ON-Zeit auch auf
Tages-, Monats- und Jahresbasis berechnen.
Editor mit zahlreichen Funktionen
und Objekten reduziert den
Programmierungsaufwand und die
Entwicklungszeiten
Integriertes
Funktionsprogramm

17
Movicon™-Projekte können Text-Strings in einer virtuell
unbegrenzten Anzahl von Sprachen enthalten; dadurch kann
das Projekt in jeder Sprache und mit jedem Schriftzeichen
(Unicode auch mit UTF-16-Kodierung für asiatische und
arabische Zeichen) lokalisiert werden. Die Texte werden in
einer String-Tabelle verwaltet; sie können durch „Kopieren
und Einfügen“ direkt aus Editors wie Ms Excel ™ eingefügt
werden. Jede Sprache entspricht einer XML-Textdatei. Die
Sprache kann sowohl während der Entwicklung als auch
in der Laufzeit geändert und sofort übernommen werden.
Auch bei der Anmeldung eines spezifischen Benutzers kann
eine bestimmte Sprache aktiviert werden. Ebenso kann
eine Sprachänderung eine entsprechende Anpassung des
Themas bewirken. Die Movicon™-Projekte sind wirklich
„international“.
Menü-Editor
In Movicon™ können auf der Benutzeroberfläche des
Projektes Menüs und Untermenüs für die Befehlssteuerung
eingerichtet werden. Ein grafischer Editor lässt auch
Pop-up-Menüs oder angepasste Kontextmenüs für das
aktive Fenster erstellen.
Spracherkennung
Movicon™ ist für die Spracherkennung ausgelegt.
Diese Funktion kann über die Shortcuts konfiguriert
werden. Sie ermöglicht die Ausführung von Operationen
anhand von Sprachbefehlen, die vom integrierten
Spracherkennungssystem erkannt und bestätigt werden.
Netzwerkkamera
Movicon™ führt die interessante Funktion der nativen
Videobildbetrachtung aus dem IP-Ethernet-Netzwerk ein.
Mithilfe des entsprechenden Toolbox-Objektes können in
den Prozessbildern Netzwerkkamera-Bilder im Streaming-
Verfahren übertragen werden; sie werden wie die anderen
grafischen Objekte verwaltet. Der große Vorteil liegt in der
unkomplizierten und einfachen Verfügbarkeit der Bilder
auch über das Web oder auf den Windows-CE-basierten
Bedienteilen.
Projekt-Upload
Movicon™ unterstützt das Hochladen (Upload) von Projekten
oder Projektänderungen auf Zielgeräte des lokalen oder
öffentlichen Netzwerkes. Neben den „intelligenten“ Upload-
Funktionen sind die Steuerbefehle (Run-Stop Debug) der
Remote-Projekte verfügbar.
Unterstützung der Windows-
Systemdienste
Mit einem einfachen Befehl kann das Movicon™-Projekt
auch als „Windows-Systemdienst“ ausgeführt werden. Die
volle Integration mit dem Betriebssystem geht aus der
kompletten Anpassungsmöglichkeit des Desktopzugriffs,
der Verwendung der Systemtasten, des Klammergriffs
(Strg+Alt+Entf) etc. hervor.
Mehrsprachige
Textverwaltung

1818
Objektorientiertes Programmieren reicht bei komplexen
Aufgabenstellungen oder besonderen Erfordernissen
nicht immer aus. Eine SCADA-Plattform sollte den
Code- oder Skriptbedarf eigentlich vermeiden oder
minimieren; trotzdem sind Programmiersprachen für
die Ausführung von Berechnungen und Funktionen
oder für die Individualisierung von komplexen
Funktionen wie den Zugriff auf Datenbanken, die
ActiveX- oder OCX-Verwaltung, die Verwaltung von
Peripheriegeräten, Algorithmen, Rechenfunktionen etc.
unerlässlich. Movicon™ 11 implementiert funktionsreiche
Programmiersprachen, die hervorragende Lösungen für
das Gelingen jedes Projektes bieten.
Die VBA-Sprache
Die in Movicon™ 11 integrierte VBA-Engine führt
VBA-kompatiblen Programmcode aus (Visual Basic
for Application ™) und verwendet ein wirkungsvolles
und umfassendes Programmierschnittstellen-Paket
(API). Eigenschaften, Ereignisse und Methoden sind
zur Anpassung jeder Systemfunktion verfügbar.
Die VBA-Skripts können als normale Routinen
ausgeführt werden; alternativ dazu können sie in
ereignisgesteuerten Objekten „verkapselt“ werden,
beispielsweise in grafischen Objekten, Alarm-Objekten,
Vorlagen, Datenloggern etc. Die VBA von Movicon™
garantiert das Multithreading, d. h. das gleichzeitige
Ausführen verschiedener VBA-Skripts, und liefert
folglich exzellente Lösungen unter den Systemen mit
Standard-Sprachen. Die neue VBA-Engine von Movicon™
11 unterstützt die VB.Net-Technologie, wodurch sich
die VB.NET-Syntax und .NET-basierte Software-
Komponenten verwenden lassen. Die VBA-Engine
von Movicon™ ist auch in der Windows™-CE-Version
integriert. Dort garantiert sie höhere Leistungen und die
Kompatibilität des Projektes auch mit HMI-Systemen in
WinCE-Umgebung.
VBA-Generator
Der „Generator von VBA-Ausdrücken“ lässt in Movicon™
Ausdrücke nicht nur in den Variablen (Tags), sondern
direkt in den Objekten bearbeiten.
Anweisungsliste
Movicon™ 11 integriert auch die Anweisungsliste (AWL),
die standardisierte Sprache zur Programmierung von
speicherprogrammierbaren Steuerungen (SPS). Die
umfangreiche AWL-Bibliothek lässt Anweisungen
und Rechenoperationen mit dem Basiswissen für die
SPS-Programmierung verwalten, ohne VBA-Kenntnisse
zu erfordern. Die AWL ist in Movicon™ bereits ab den
ersten Versionen enthalten.
Synapsensprache
Movicon™ hat eine neue Programmiermethode erfunden,
die Synapsensprache. Sie basiert auf der integrierten
VBA-Engine und lässt grafische Logikbausteine realisieren,
die miteinander verknüpft werden können. Die umfassende
Bibliothek der Synapsen-Logikbausteine ist bereits in der
Vorlagenbibliothek enthalten, kann jedoch erweitert werden.
Innovativ dabei ist, dass die Logikbausteine nicht traditionelle
Funktionsbausteine sein müssen, sondern als ein beliebiges
grafisches Symbol dargestellt werden können (z. B. Motoren,
Ventile, etc.).
Starke VBA-Engine mit wirkungsvollen
Funktionen, Multithreading und Power
Templates. ALW auch für unerfahrene
Anwender verfügbar
Integrierte
Programmiersprachen
18

19
wird den neuen Methoden der „Selbstprogrammierung“
Platz eingeräumt: Damit kann der Benutzer Projektteile
oder sogar das Projekt selbst mit Makros und Skripts
erstellen. Beispiele sind die im Projekt enthaltenen
„Assistenten“, die in Verwendung des VBA-Codes
automatisch Projektstrukturen generieren. Nicht
nur in der beachtlichen Innovationsfähigkeit der
XML-Technologie findet die Offenheit Bestätigung; sie
drückt sich auch in der freien Wahl des Formats der
historisierten Daten aus, das unabhängig vom Standard
(Ms SQL Server) eingestellt werden kann, bspw. auf
Oracle oder MySQL. Offenheit bedeutet auch, Objekte und
Komponenten von Drittherstellern wie ActiveX, OCX oder
externe DLL frei zu verwenden, auch im abgesicherten
Modus; oder wiederum die Echtzeitdatenbank in externen
RDB-Tabellen „transparent“ zu machen und automatisch
mit einem Klick zu verknüpfen.
Die Philosophie von Movicon lautet:
Offenheit durch XML-Technologie
Offen für
neue Horizonte
19
Die Unternehmensphilosophie von Progea lehnt sich seit
jeher an das Konzept der maximalen Offenheit an. Die
damals mutige Entscheidung, die Movicon™-Projekte
auf der XML-Technologie aufzubauen, lässt heute
die höchstmögliche technologische Offenheit zu.
Diese Weitsicht bringt unbestreitbare Vorteile für
die Benutzer mit sich, ganz unabhängig von der
sofortigen Verwendbarkeit. Die XML-Metasprache ist
ein strukturierter Text nach der vom Gremium W3C
festgelegten internationalen Spezifikation. Alle Projekte,
Ressourcen und Objekte von Movicon™ sind einfache
XML-Dateien und können mit jedem Editor bearbeitet
werden. Die Dateien sind in Anlehnung an das alte Konzept
der „proprietären Binärdatei“ jederzeit verschlüsselbar.
Über ein Projekt auf XML-Basis verfügen heißt, das
„Import-Export“-Konzept überwinden und auf die
Textstruktur jedes Objektelementes sowohl mit Movicon™
als auch mit externen Editors zugreifen können. Außerdem

2020
Die Laufzeit-Engine Movicon™ CE führt dieselben
XML-Projekte wie Movicon™ 11 aus. Das bedeutet, dass
Ihre Projekte auf Ihrem HMI-System, auf Bedienteilen,
PDAs, Smartphones, Mobilgeräten und Wireless-Systemen
(Pocket-PCs, Handhelds) selbstständig und unabhängig
ausgeführt werden können, mit oder ohne Anbindung an
Server- oder Clientstationen und ohne Terminalserver.
Ihr WinCE-Gerät kann selbst als Server oder Webserver
anderer Movicon-Client-Stationen fungieren.
Movicon™ CE führt auf Ihrem WinCE-Gerät alle Projekte
aus, die auf Ihrer Movicon™-Plattform realisiert
wurden: Die XML-Struktur macht Ihre Projekte
plattformunabhängig.
Das bedeutet: vereinfachte Ausführung, weniger
Instandhaltungskosten und maximale Datentransparenz.
Eine einzige Software für flexible
und skalierbare Anwendungen
Mit Movicon™ CE realisieren Sie kompakte und leistungsstarke
Visualisierungs- und Bediensysteme. Movicon™ CE eignet sich
insbesondere für kleine, auf Windows CE 6 oder 7 basierte
Touch-Bedienteile. So ist Movicon™ CE beispielsweise die
typische Software für Touchpanels 320x240 (1/4 VGA) in
Farbauflösung oder Graustufen, kommt aber auch auf Terminals
der gehobenen Klasse mit 6”-, 8”-, 10”-Bildschirmen und höher
zum Einsatz. Des Weiteren findet Movicon™ CE Verwendung in
Mobil- und Wirelessgeräten, sowohl als Client von Systemen
zum Bedienen und Beobachten als auch als eigenständige,
mobile Anwendung. Das Bedienteil wird mit Movicon™ CE zu
einer kleinen SCADA-Station; es ist hardwareunabhängig und
verbindungsfähig mit höheren Informationssystemen (SCADA,
MES). Außerdem steigert es die Geräteleistungen.
Die Laufzeit-Engine für Windows
CE bietet maximale Skalierbarkeit
mit offenen und effizienten
HMI-Lösungen

21
Hardwareunabhängigkeit
Movicon™ CE garantiert Unabhängigkeit. Da dieselbe
Software auch auf anderen Benutzerschnittstellen
ausgeführt werden kann, können Sie die geeignetste
Hardware frei wählen.
Integration der Prozessdaten in das
betriebliche Netzwerk
Movicon™ CE lässt das Touchpanel an das betriebliche
Netzwerk anbinden; dadurch ergibt sich ein besserer
Echtzeit-Informationsfluss. Movicon™ CE unterstützt die
Technologie MS SQL CE 3.0 und erweitert bzw. vereinfacht
die Verwaltung und Integration der historisierten Daten.
Leistungsstärkere Funktionalitäten
Movicon™ CE erlaubt fast alle grafischen Funktionalitäten
von Movicon™ 11 und erhöht die Leistungsfähigkeit bei der
Visualisierung von Daten. Die grafischen Funktionalitäten
von Movicon™ CE übertreffen deutlich jede andere
HMI-Software auf dem Markt. Nicht nur die Grafiken sind
unübertroffen, sondern alle Funktionen des Systems
steigern die Möglichkeiten eines einfachen HMI-Systems:
Mächtiges Alarm-Management, leistungsfähiges
Management der historischen Daten mit einer im
Netz integrierbaren relationalen Datenbank, Trends,
Datenanalyse, Zeitsteuerungen, IP-Kamera, Rezepturen
in DB, VBA-Scripts, E-Mail- und SMS-Benachrichtigung,
Web Client. Alles in einer leistungsfähigen und einfachen
Programmierumgebung. Das bietet nur Movicon™ CE.
Kosten-Einsparung
Movicon™ CE ermöglicht Ihnen, bei Ihrem Unternehmen nur
mit einer Programmierumgebung zu arbeiten,
sei es für die SCADA-Visualisierung am PC oder für
HMI-Terminals, mit deutlicher Einsparung der Lernzeiten,
Schulung des Personals und Instandhaltung. Aufgrund
seiner Offenheit können ferner die Hardware-Kosten
reduziert werden, wobei Sie ein geeignetes Gerät nach Ihren
Bedürfnissen frei wählen können und die gleiche Software
unverändert weiter nutzen können. Dank Movicon™
CE können Sie Ihre Anlage unter Windows™CE mit der
maximalen Skalierbarkeit visualisieren. Wir bieten Ihnen
eine leistungsstarke HMI Plattform die unter Windows™CE
Ihre Bedürfnisse ohne Kompromisse umsetzt.
Fernsteuerung und Teleservice
Movicon™ CE garantiert die Remote-Modemverbindung
sowohl beim Remotezugriff auf das Bedienteil als auch beim
transparenten Zugriff des Remote-Benutzers auf die SPS,
z. B. für Fernwartungsarbeiten. Die Projekt-Upload- und
-Download-Funktionen sind auch aus der Ferne ausführbar.
Integrierter Web Client
Movicon™ CE unterstützt die Web-Client- Funktionalität, um
den Zugang auf das Gerät auch über Internet durch einen
normalen Browser unter Nutzung der Technologie “Web
Services” zu ermöglichen. Die Web- Client-Technologie
erlaubt den Zugriff auch von remoten PC-Stationen aus,
sowie von Terminals und mobilen Javaphones.
Vorteile von Movicon CE
• Einheitliche Entwicklungs- und Konfigurationsumgebung:
Movicon-XML-Projekte sind sowohl auf Win32/64 als auch auf
WinCE lauffähig
• Hohe Unabhängigkeit von der Grafik- und
Bildschirmauslösung
• Multitouch
• Leistungsfähige dynamische Animationsmöglichkeiten
• Umfangreiche Bibliothek mit grafischen Objekten und
Symbolen
• Leistungsfähige Alarm- und Benachrichtigungsverwaltung
• Historische Ereignisprotokoll-Archive, auch in SQL-Server-
Datenbanken, sortiert durch Filter
• Ereignis-Benachrichtigung per SMS oder E-Mail
• Objektorientierte Rezeptverwaltung
• Aufzeichnung historischer Daten in offenen Archiven, sowohl
im Text- als auch im SQL-Server-Format
• Integrierte, sequenzielle AWL-Logik
• Basic-Programme in VBA-Syntax
• Bibliothek mit einer großen Auswahl an Direkttreibern die
auch Multitreiber-Verbindungen unterstützen
• Eingebaute Netzwerkfähigkeit.
• OPC UA Client, OPC DA Client
• Benutzer- und Passwortverwaltung mit 1024 Ebenen und 16
Bereichen. Unterstützt FDA 21 CFR Part 11
• Fernsteuerungs- und Fernwartungsdienste
• IP-Kamera
• Ereignisse und Zeitpläne
• Projekt-Debugging und -Upload
• Web Client - Technologie
SMS
Voice
E-Mail
Fax
Alarms
Manager
Alarms
Dispatcher
Real Time
Database
Movicon Run
Win32/64/W
Win 32/64
Movicon
Development
Alarms
Display
User Access
Windows CE
Runtime
Commands
ProConOs
Runtime
Audit TrailEletctr. Signature
Commands on Event
Drivers
Fielbus I/O
Historical
Log
DownTime
Analyzer
Trends,
Reports
ODBC IMDB
W
Kernel Mode
XML Files
Debugger,
File Transfer
Drivers
Fieldbus, PLC,
Controllers
Client/
Server
Web
Client
Applet JAVA
PLC
SQL Server
Oracle
My SQL..
XML or
Crypted
Files
Log On
XML
Files
M

2222
Prozessinformationen überall in Echtzeit zu bekommen ist
strategisch unerlässlich, wie jedes Fertigungsunternehmen
nur zu gut weiß. Aus diesem Grund hat Progea die innovative,
auf Webtechnologien gestützte Software-Lösung „Movicon™
Web Client“ entwickelt; damit werden Echtzeitdaten über das
Internet oder Intranet geteilt. Mit Movicon™ und Movicon™
Web Client kann jede Movicon™-Station zum Bedienen und
Beobachten auf dem Client über einen einfachen Browser, ein
Tablet oder ein Smartphone visualisiert und gesteuert werden.
Dadurch werden Betriebs-, Instandhaltungs- und Lizenzkosten
gesenkt. Gleichzeitig wird die Produktivität Ihres Unternehmens
gesteigert.
Eine wirklich webbasierte Architektur
Movicon™ Web Client arbeitet nach dem Thin-Client-Modell.
Das bedeutet, dass die gesamte Anwendung auf dem Server
angesiedelt ist und dort ausgeführt wird. Die Informationen
werden zentral verwaltet, das System wird einfacher und
wirtschaftlicher betrieben. Der Client visualisiert die auf
dem Server verarbeiteten Daten anhand eines beliebigen
Webbrowsers. Er passt die grafische Auflösung an die
lokalen Bedingungen an. Die an den Client übertragene
Ausgabe wird nur ereignisgesteuert bzw. bei jeder Änderung
aktualisiert. Die fortschrittlichsten Technologien (Java, XML,
Webservice) garantieren wirklich innovative Leistungen und
Architekturmöglichkeiten.
Unvergleichliches Potenzial
über das Web
An der Client-Station hat der Benutzer nichts zu installieren
oder zu verarbeiten. Trotzdem verfügt er über ein
Leistungspotenzial, das nur Movicon™ Web Client bieten kann.
Die Prozessbilder werden originalgetreu visualisiert. Die Grafik
wird automatisch an die clientseitige Auflösung oder an das
Browserfenster angepasst. Auf Web-Client-Seite können die
Befehle ausgeführt und der eventuell in Symbolen eingefügte
VBA-Code verwaltet werden. Alle historisierten Informationen
wie das Ereignisprotokoll, Trendmodelle und Datentabellen
sind mit Filter- und Sortierfunktionen visualisierbar.
Ebenfalls unterstützt werden die interaktiven Scheduler
und Netzwerkkamera-Objekte. Movicon™ Web Client bietet
wirklich unglaublich gute und gleichzeitig extrem einfache,
automatisierte Möglichkeiten. Sie setzen das webgestützte
Automationskonzept in Wirklichkeit um.
Leistungsstarke Web-Client-Lösung für
alle Movicon™-Projekte, die unter Win64,
Win32 oder WinCE laufen: zum Bedienen
und Beobachten über das Web

23
Leichtgewichtige Architektur und
Plattformunabhängigkeit
Die von Progea entwickelte Web-Client-Lösung verlangt
serverseitig weder Installationen noch Konfigurationen
und garantiert den Clients gleichzeitig Mehrbenutzerzugriff,
Bidirektionalität und Sicherheit. Außerdem nutzt die
Web-Client-Technologie von Movicon™ die Standard-
Diensteplattform Windows™ (Webserver IIS) und verbindet
Ihre Anlage mit nur wenigen Klicks im Web. Auch die
Movicon™-Anwendungen für Windows™ CE unterstützen
den Web-Client-Zugriff, weshalb einfache HMI-Stationen
zu Webservern werden können. Movicon ™ Web Client
benötigt wenig Ressourcen (rund 300 Kb) und kann aufgrund
des unterstützten Java-Mehrbenutzerzugriffs auf jedem
Browser und unter jedem Betriebssystem laufen. Mit den für
Android und iOS (iPhone, iPAD) entwickelten kostenlosen
APPs und dem Java-MIDlet kann Movicon™ Web Client
auf jedem Tablet oder Smartphone ausgeführt werden.
Movicon™ Web Client lässt Sie die Produktion von überall
aus beobachten und optimieren und das Automationssystem
bzw. die Maschine visualisieren und steuern. Die Lizenz-,
Entwicklungs- und Instandhaltungskosten werden dadurch
gesenkt. In verteilten Architekturen werden Software und
Daten nur dort zentral verwaltet, wo es effektiv nötig ist:
auf dem Server. Die Clients visualisieren und interagieren
mit dem verbundenen Movicon™- Projekt ohne zusätzliche
Lizenz- oder Entwicklungskosten und vereinfachen
die Instandhaltungseingriffe. Eventuelle serverseitige
Änderungen werden unmittelbar an alle Clients übertragen.
Sichere Architektur
Dank der SOAP- und Web-Services- Technologie erfordert
der Zugang der Clients auf Ihre Anlage keine Änderung
oder “Öffnung” der Firewalls, was den Zugriff auf die
Daten in vollkommener Sicherheit garantiert. Die Daten
zwischen dem Server und den Web Clients werden mit einem
Verschlüsselungsalgorithmus versehen, um die Sicherheit
auch an öffentlichen Netzwerken zu gewährleisten. Durch
das entsprechende Zugangsmanagement, in Hinblick auf die
Sicherheit, erlauben die Web Clients die Befehle auszuführen,
die am Server mit den gleichen Sicherheitsebenen definiert
wurden. Zum Beispiel erfordert ein Befehl am Server ein
Passwort, erfordert die Ausführung über Internet dasselbe
Passwort (Authentifizierung, Log ON). Alle Zugriffe und
Befehle werden deshalb zurückverfolgt und in den Protokollen
des Servers registriert. Außerdem erfolgt die Authentifikation
(Log ON) an einem Web Client ganz unabhängig von den
anderen Stationen, wo sich die anderen Benutzer mit
verschiedenen Hierarchie-Ebenen authentifizieren können.
(Multibenutzerfähigkeit). Das Server-System kann auch
alleine für die Visualisierung konfiguriert werden, wodurch
jede Erteilung von Befehlen seitens der Clients ausgeschaltet
wird. Die grafischen Objekte lassen sich darüber hinaus
so konfigurieren, dass sie an den Web Clients ein- oder
ausgeblendet werden können.
ws CE
uch Panels
Web Access through
any Browser
Tablet App
JavaPhones
Web Client
ERP
Server Scada/HMI
Win32
Server HMI
WinCE
Movicon Web Client
Internet Browser
Java J2SE
Movicon Web Client
Pocket PC
Windows Mobile
Movicon Web Client
SmartPhone
Windows Mobile
Movicon Web Client
MobilePhone
Java J2ME
Internet
Das innovative
Thin-Client-Modell
Charakteristiken des Web Client
Movicon™ Web Client bietet die Möglichkeit, auf die
Prozessdaten der Anlage über Internet/Intranet-Architekturen
zuzugreifen. Die Vorteile der Nutzung von Movicon™ Web
Client sind folgende:
• Projektanzeige und Zugriff über das Internet ist mit
jedem Standardbrowser und mit jedem beliebigen
Betriebssystem über die Java J2ME Technologie
möglich. Dies gilt auch für Telefone, die die Java Phones
Technologie unterstützen.
• Die Erstellung der Web-Seiten wird automatisch per
Mausklick erstellt.
• Einfache Navigation durch die Prozessbilder des
Projekts, wie im Server vorgesehen. Die Navigation
am Web Client kann durch entsprechende Regeln
eingeschränkt werden.
• Keine Installation oder Konfiguration sind erforderlich,
weder am Client noch am Server.
• Hohe Performances, transparente Unterstützung von
Funktionalitäten und Befehle des Projekts durch einen
gewöhnlichen Browser.
• Sicheres Datenmanagement.
• Web-Services-basierte Kommunikation.
• Technologie vollständig Java-based.
• Unterstützung von Applet J2SE, Midlet J2ME, APP iOS
und Android (Tablets und Smartphones)
• Unterstützung von Windows 8 oder Windows CE am
Server.
• Zugang zum Server auch mit Handys als Client möglich.
• Kompletter Zugriff auf die vom Server registrierten
historischen Protokolle seitens des Web Clients.
• Unterstützung von zahlreichen Funktionen wie
Zeitsteuerungen oder IP-Kameras.

2424
Die technologischen Lösungen von Progea basieren auf
einer langjährigen Erfahrung in diesem Bereich mit der
konstanten Suche nach Perfektion. Jahrelange Innovation
resultierten in einer zuverlässigen und hochentwickelten
Softwaretechnologie. Bis heute wurden weltweit über
80.000 Movicon™ SCADA/HMI-Plattformen installiert.
Die wachsende Anzahl von Lizenzen, die Jahr für Jahr
verkauft werden, verdeutlichen den globalen Anspruch
von Movicon™. Technologie, laufend aktualisiert mit
Innovation, rigorosen Qualitätstests, verbunden mit
dem erstklassigen technischen Service, garantiert den
Anwendern weltweiten Erfolg mit ihren Applikationen.
Dies zeigt sich auch durch Kundenzufriedenheit und einer
erhöhten Produktivität. Das ist Progea. Es ist die Philosophie
eines stark innovationsorientierten Unternehmens in
Hinblick auf Qualität, Zuverlässigkeit und Verfügbarkeit auf
einer nachhaltigen Basis. Stellen Sie uns auf die Probe!
Entdecken Sie unsere Software-Technologie und unsere
Dienstleistungen. Nichts ist vergleichbar mit Movicon, eine
der besten SCADA/HMI Technologie in Bezug auf Offenheit,
Modularität, Skalierbarkeit und einfache Anwendung.
Ohne Zweifel ein wichtiges Produkt zur kontinuierlichen
Verbesserung und dem Anspruch effektiver und produktiver
zu sein. Ein Anspruch für all diejenigen, weltweit führenden
Unternehmen, die in folgenden Branchen tätig sind:
Maschinenhersteller, Verpackungs- und Montageindustrie,
Energiewirtschaft, Nahrungs- und Genussmittel, Pharmazie,
Fahrzeugindustrie und überall dort, wo die Visualisierung
und Steuerung automatischer Prozesse notwendig ist.
Stand der Technik
Movicon ™ wird oft als Referenz benutzt, denn seine
technologischen Merkmale erfüllen nicht nur die aktuellen
Anforderungen, sondern nehmen zukünftige Szenarien
vorweg.
Qualität
Die Forschungs- und Entwicklungsverfahren, die strengen
Abnahmetests in den Labors, die Release-Methoden,
die Produktdokumentation, die Bedarfsanalysen, die
Dienstleistungen und Rückverfolgungssysteme machen die
effektive und wahrgenommene Qualität von Movicon zum
Besten, was der Markt heute bietet.
Verwendungsflexibilität
Movicon™ setzt sich das Ziel der maximalen Skalierbarkeit
und Einsatzflexibilität. Es garantiert dem Benutzer die
Plattformunabhängigkeit im Typ, in der Größe und in
der Hardware. Die Verwendung von reinen Standard-
Technologien bildet Grundlage der Investitionssicherheit.
Zuverlässigkeit
Knapp 20 Jahre Markt- und Branchenerfahrung machen
unser Produkt und unser Unternehmen zuverlässig. Das
konstante Wachstum und die stetige Entwicklung fördern
langzeitige Partnerschaften mit unseren Kunden. Zahlreiche
multinationale Marktführer bauen seit Jahren auf unserer
Technologie auf. Unser Unternehmen ist ausreichend groß,
um langfristige Beziehungen und Unterstützung in aller Welt
zu garantieren. Außerdem ist es ausreichend flexibel, um
immer den richtigen Gesprächspartner für jede Anforderung
bereit zu stellen.
Zuverlässige Lösungen und
strenge Qualitätsstandards

25
Movicon™ ist ein weit verbreitetes Produkt, das in der
Automationsbranche von führenden Unternehmen
jedes Industriesektors verwendet wird. Es wird
auch unter anderen Markennamen bzw. von anderen
Vertriebshändlern als Progea vermarktet. Hierzu bedient
sich Progea der OEM-Partnerschaften, die die Movicon™-
Technologie mit spezifisch angepassten Produktnamen
und Lizenzformeln anbieten. Progea wurde von
Marktführern der Industrieautomation zum OEM-Partner
auserwählt. Unter anderen Markenzeichen als Movicon™
wird die Progea-Technologie beispielsweise von
internationalen Unternehmen wie ABB, Phoenix Contact,
Panasonic, VIPA, KEB, Sutron u. a. vertrieben.
Die Gesamtbetriebskosten (TCO) einer Software-Plattform
werden stark von den damit korrelierten Dienstleistungen
beeinflusst. Jedes Unternehmen weiß, dass auch das beste
Produkt hohe indirekte Kosten verursachen kann, falls kein
effizienter Support geboten wird. Wichtige Parameter wie
Lernkurven, Beantwortungszeiten, Servicequalität gelten
allgemein als der wahre Mehrwert eines Software-Produktes,
auch wenn sie das Produkt nur indirekt betreffen (Beratung).
Das Verhältnis zwischen Produzent und Konsument gilt im
Software-Bereich in der Regel als „Partnerschaft“, obwohl
eine gute Software keiner dauernden herstellerseitigen
Unterstützung bedürfen sollte. Movicon™ 11 baut auf
den Kriterien der Benutzerfreundlichkeit auf. Es bietet
eine komplette Dokumentation und eine Webseite
für die Unterstützung der Entwicklercommunity mit
unzähligen Informationen und Beispielen. Die Progea-
Dienstleistungen kennzeichnen sich durch die Qualität, die
nur das Herstellerunternehmen selbst garantieren kann.
Schulung, Kundenservice und Beratung garantieren dem
Benutzer Unterstützung bei jeder anwendungsspezifischen
und unvorhergesehenem Aufgabenstellung. Außerdem
reduzieren sie die Implementierungs- und internen
Entwicklungskosten. Die internationale Präsenz des
Unternehmens ist durch über 30 weltweit tätige Movicon™-
Vertriebshändler gesichert.
OEM Partner
Dienstleistungen
als Mehrwert

2626
Offene, leistungsfähige Tag-Datenbank, vollständige
Rückverfolgbarkeit und präzise Datenverarbeitung.
Werteskalierung, Ereignis- und Befehlsmanagement,
Zugriffsebenen, native Teilung der Tags in Echtzeit in relationalen
Datenbanken über ODBC, Shared Memory und XML-Verknüpfung.
Strukturvariablen. Direkt-Import aus der SPS-Datenbank.
Automatische und integrierte Verwaltung der Remote-
Modemverbindungen (RAS und TAPI).
„Attraktive“ und komplett gestaltbare Grafikbibliothek.
Einfache, aber wirkungsvolle Befehlsfunktionen und grafische
Animation. 16 Animationseigenschaften für Objekte, darunter
Bewegungen auf editierbaren Bahnen, Transparenzfunktionen,
Farben, Farbfüllungen, Textbearbeitung, etc.
Oberfläche basierend auf SVG Grafik (Scalable
Vectorial Graphics) mit leistungsstarken grafischen
Funktionalitäten und Kantenglättung (anti-aliasing).
Antialiasing- und Multi-Monitor-Unterstützung und
parametrierbare Prozessbilder. Unterstützt WMF, EMF, BMP,
GIF, TIF, JPG und PNG Grafik. Platzhalter Parametrisierung.
Automatische Anpassung der Grafik an die Bildschirmauflösung
mit effizientem Rendering auch für die Bitmap-Bilddateien.
Multi-Monitor und Multi -Touch Unterstützung mit
Prozessbild-Zuweisung, voll nativem Support von Touch-Screen
und Multi-Touch Gesten und “zwei Finger” Bedienung.
Symbole mit Power-Template-Technologie. Gestaltbare
grafische Symbole auch anhand der VBA-Skripts.
Neue Objekt-Klassen mit Analogvisualisierung auf .NET-Basis
von unübertroffener grafischer Qualität.
Editierbare Vektorgrafik mit leistungsstarken Design -und
Layout-Funktionen in 32 Ebenen. Objekte verfügen über ein
effektives Vererbungskonzept und Unterstützen ein Alias
Parameter Management.
Refactoring-Tool zur automatischen
Programmierfehlerbeseitigung (Kontrolle und
Wiederherstellung von fehlerhaften oder fehlenden Tag-Namen,
Prozessbildverknüpfungen, fehlenden Strings, etc.).
Native und integrierte Unterstützung von Visual Source
Safe zur Gewährleistung der maximalen Effizienz in der
verteilten und multiplen Projekterstellung, in der Verwaltung der
Änderungen und der Rückverfolgbarkeit.
Objektorientierter Menü- und Tasten-Editor (Shortcuts).
Integrierte und vereinfachte Touchscreen-Funktionen.
Komplettes Alarmmanagement nach ISA-Standard.
Konfigurierbare Alarme mit Millisekunden-Präzision. Zeitstempel,
Grenzwerte, Power-Template-Alarme. Externe Hilfedateien auch
im HTML-Format.
Integrierte Alarm- und Ereignismeldung. SMS-,
E-Mail-, Sprachnachricht- und Fax-Sendung. Sprachsynthese
mit kompletter Konfigurierbarkeit der Anrufempfänger in
Abrufbereitschaft.
Spracherkennung in der Befehlsausführung.
Ereignisprotokoll mit offenen Archiven in relationalen
Datenbanken (ODBC). Statistische Alarmanalysen, Filter und
SQL-Abfragen.
Mehrsprachige Textverwaltung mit Online-Sprachänderung.
Strings mit dynamischer Textänderung sowohl während der
Entwicklung als auch in der Laufzeit. Unicode-Unterstützung und
UTF-16-Kodierung für asiatische und arabische Sprachen.
Effiziente Ablaufverfolgung und Audit Trails bei der
Aufzeichnung jeder Prozessdatenänderung oder der zu
beobachtenden Werte mit Millisekunden-Präzision; unter
Angabe detaillierter Informationen zum Benutzer, mit
elektronischer Signatur, unter Angabe der alten Werte, des
Aufzeichnungsgrundes etc.
Prozessdatenspeicherung in Datenloggern mit
objektbasierter Verwaltung. Automatische ODBC-Verbindung
für Archive in relationalen Datenbanken. In-Memory-
Datenbank-Unterstützung für die alternative Aufzeichnung in
verschlüsselbaren Text- und XML-Dateien.
Statistische Auswertung jeder Prozessvariable. Auswertung
von Real- und Statistikwerten für jedes Tag (z. B. zwecks Analysen
oder planmäßiger Instandhaltungen).
Dynamische und historisierte Vektortrendmodelle mit
Abfrage-, Visualisierungs- und Analysefunktionen. Protokollierung
in Datenbanken mit zeitlichen Auswertungen, Zoomfunktionen,
Mittelwerte, logarithmische Skalen. Offen für Anpassungen jeder
Art. Abfragen auch mit Ausgabe in .CSV-Dateien (bspw. Excel).
Datenanalyse-Tool für die Kurvendiagramme mit erweiterten
Funktionen. Analyse mit automatischer Zeitraumauswahl,
Kurvenvergleich, automatische Messungen zwischen
verschiedenen Punkten etc.
Automatische Rezeptursteuerung auf der Basis von
relationalen Datenbanken oder Textdateien. Selbstkonfigurierbare
Rezepte. Archivierung in Datenbanken und Gestaltung der
grafischen Benutzeroberfläche mit nur wenigen Klicks.
Integrierter Report Designer. Flexibles Reporting-
Management mit dem integrierten Bericht-Generator
auf .NET-Basis mit effizienten Rechen-, Analyse- und
Visualisierungsfunktionen. Integration der Bericht-Engine
„Crystal Report v.10“. Erstellung der Front-Ends mit einstellbarem
Druckformat. Unterstützung von komplexen Formeln und
Diagrammen in den Berichten. Berichte verfügbar auch unter
WinCE (Text-Berichte).
Hauptmerkmale

27
Integrierte, objektbasierte Scheduler. Neue Scheduler mit
Konfigurationsfunktionen sowohl in der Entwicklung als auch in der
Laufzeit mit Wahl der Ausführungszeiträume, der Feiertage, der
Steuerbefehle. Diese Funktionen werden auch in der WinCE-Laufzeit
und in der Web-Client-Umgebung unterstützt.
Unvergleichliches Sicherheitsmanagement. Benutzer-
und Passwortverwaltung mit Zugriffsmanagement für 1024
Ebenen und/oder 16 Bereiche. Automatische Kontrollen beim
Zugriff auf das Betriebssystem. Passwörter einstellbar auch auf
Benutzer-Tag-Ebene. Passwörter teilbar mit dem Domain des
Betriebssystems.
Ausdrücklich für die Erfüllung der Spezifikation 21 CFR
Part 11 entwickelte Plattform. Audit-Trail-Management.
Einfache Realisierung von FDA und GAMP5-validierbaren Projekten.
Integration mit Ms Visual Source Safe für die verteilte, sichere
Entwicklung und die Rückverfolgbarkeit der Projektänderungen.
Komplettes Redundanzmanagement (Hot Backup).
Immer synchronisierte Archive, Sicherheit und Zuverlässigkeit
unter allen Bedingungen, komplette und transparente
Verfügbarkeit. Aktivierung des Back-up-Servers auch bei
Kommunikationsunterbrechung.
Leistungsfähige Client-/Server-Verwaltung. Jedes Projekt
kann sowohl als Client als auch als Server konfiguriert werden.
Die Objekte unterstützen die direkte Verbindung mit einem
Remote-Datenserver. Die Client-Projekte können zentral auf
dem Server verwaltet werden oder unabhängig und lokal in der
Client-Station angesiedelt sein.
VBA-Sprache mit integriertem Multithreading. Sehr offen für
Anpassungen. Die VBA-Engine von Movicon™ wird auch von der
WinCE-Laufzeit unterstützt. Unterstützung der .NET-Technologie
(VB.NET-Syntax für Win32).
Visuelle „Synapsensprache“ (Funktionsbausteine auf grafischen
Objekten) zur Verwendung von grafischen Entwicklungstechniken im
SCADA-System. Jedes grafische Symbol kann zu einem Synapsen-
Logikbaustein werden.
Effiziente Vernetzung. Unterstützung der Protokolle
TCP/IP, UDP und HTTP. Ereignisgesteuerte Meldungen mit
optimiertem Netzwerkbetrieb. Komplette verteilbare und
Multi-Server-Architektur; Sicherheitsfunktionen direkt in den
Projekteigenschaften einstellbar.
OPC-UA und OPC-DA-Technologie.
Sowohl client- als auch serverseitig integrierte OPC-UA-, OPC-DA-
und OPC-XML-DA-Technologie. Zertifizierte OPC-Kompatibilität.
Echtzeitdaten teilbar auch über gemeinsame Datenbanktabellen
oder über einen I/O-Gerätetreiber im Shared Memory.
Datenimport aus SPS. Alle wichtigen Treiber unterstützen den
automatischen Tag-Import aus dem SPS-Programm. Tag-Import aus
jedem System (bspw. Ms Excel).
VBA-Sprache mit integriertem Multithreading. Sehr
offen für Anpassungen. Die VBA-Engine von Movicon™ wird
auch von der WinCE-Laufzeit unterstützt. Unterstützung der
.NET-Technologie (VB.NET-Syntax für Win32).
Integrierte Anweisungsliste. Diese Sprache lässt einfache
Anweisungen aus der SPS-Programmierung im SCADA/
HMI-System verwalten, ohne VBA-Kenntnisse zu erfordern.
Visuelle „Synapsensprache“ (Funktionsbausteine
auf grafischen Objekten) zur Verwendung von grafischen
Entwicklungstechniken im SCADA-System. Jedes grafische
Symbol kann zu einem Synapsen-Logikbaustein werden.
Effizienter Online-Debugger für alle Movicon™-Funktionen.
Analysen, Variablenzwangsschaltung, Projektstatistiken,
Haltepunkte und Einzelschritt-Verarbeitung von Befehlen und
andere Test- und Dokumentationsfunktionen. Debugging und
Download von Projekten auch für Remote-Systeme auf TCP/IP
(sowohl unter WinCE als auch unter Win32/64).
Integrierte innovative Web Client Technologie. Der Web
Client basiert auf Java Technologie, voll Web-fähig um Offenheit
und Plattformunabhängigkeit zu gewährleisten. Sicherer und
bidirektionaler Datenzugriff über Client Workstations sowie
über Tablets und Snmartphones mit Apple iOS und Android
Betriebssystemen. Es wird keine zusätzliche Installation auf Client
und Server benötigt.
Native Unterstützung der Netzwerkkameras. Die
Bildbetrachtung wird sowohl unter WinCE als auch in der
Web-Client-Umgebung unterstützt.
Unterstützung der Standard-Technologien XML, ActiveX,
ODBC, OPC, VBA, SQL, ADO, SOAP, Webservice.
Integrationsoffen für Drittanwendungen, sowohl als .EXE
als auch als DLL. Kostenlose Verfügbarkeit des I/O-Treibers im
Shared Memory. Mögliche Integration des SDK für die Realisierung
von eigenen Treibern.
Unübertroffene Skalierbarkeit der Projekte. Dasselbe
XML-Projekt kann sowohl unter Win32/64 als auch unter
WinCE ausgeführt werden. Die Projekte sind modular gebaut
und verteilbar aufgrund ihrer „Hauptstruktur-Unterstruktur“-
Architektur.

Für weitere Informationen
www.progea.com
© 2016 - Progea
All Rights Reserved
Deutsche Ausgabe
Januar 2016
Rel. 11.5.1180
Progea Srl
Via D’Annunzio, 295
I-41123 Modena
info@progea.com
Tel +39 059 451060
ProgeaDeutschlandGmbH
Marie-CurieStr.,12
D-78048VSVillingen
info@progea.de
Tel+49(0)7721998380
ProgeaUSALLC
2380StateRoad44,SuiteC
Oshkosh,WI54904
info@progea.us
Tel.+1(888)305-2999
Progea International SA
via Sottobisio, 28
6828 Balerna (CH)
international@progea.com
Tel +41 91 96 76 610

Movicon11 de

Empfohlen

Empfohlen

Weitere ähnliche Inhalte

Ähnlich wie Movicon11 de

Ähnlich wie Movicon11 de (20)

Mehr von Simona Giosa

Mehr von Simona Giosa (20)

Movicon11 de
