MEGAMAX energiespeicher

megamax
Der MW-Speicher
von
Faktor & clean energy
1 MWh/500 kW

Faktor GmbH clean energy GmbH
Spinnereiinsel 3D | D- 83059 Kolbermoor Hohlweg 1 | D- 97 232 Giebelstadt
Tel: + 49 8071 93120 Tel: + 49 9334 941 631
EMail: batterien@faktor.de Email: info@cleanenergygmbh.de
www.faktor.de www.cleanenergygmbh.de

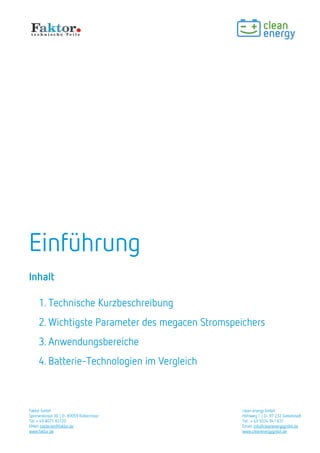

Einführung
Inhalt
1. Technische Kurzbeschreibung
2. Wichtigste Parameter des MW-Stromspeichers
3. Anwendungsbereiche
4. Batterie-Technologien im Vergleich

Tel: + 49 8071 93120 Tel: + 49 9334 941 631

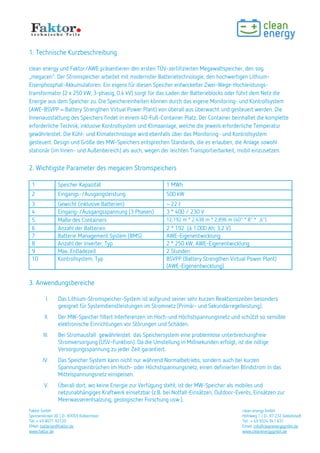

1. Technische Kurzbeschreibung
clean energy und Faktor/AWE präsentieren den ersten TÜV-zertifizierten Megawattspeicher, den sog. .megamax
Der Stromspeicher arbeitet mit modernster Batterietechnologie, den hochwertigen Lithium-Eisenphosphat-
Akkumulatoren. Ein eigens für diesen Speicher entwickelter Zwei-Wege-Hochleistungs-Inverter und
Transformator (2 x 250 kW, 3-phasig, 0.4 kV) sorgt für das Laden der Batterieblocks oder führt dem Netz die
Energie aus dem Speicher zu. Die Speichereinheiten können durch das eigene Monitoring- und Kontrollsystem
(AWE-BSVPP = Battery Strengthen Virtual Power Plant) von überall aus überwacht und gesteuert werden. Die

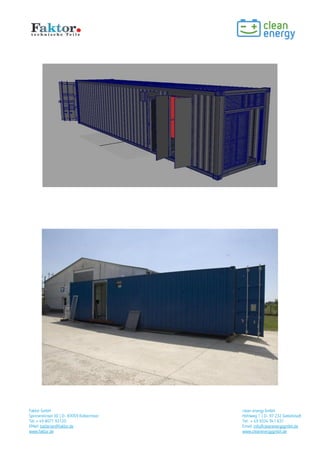

Innenausstattung des Speichers findet in einem 40-Fuß-Container Platz. Der Container beinhaltet die komplette
erforderliche Technik, inklusive Kontrollsystem und Klimaanlage, welche die jeweils erforderliche Temperatur
gewährleistet. Die Kühl- und Klimatechnologie wird ebenfalls über das Monitoring- und Kontrollsystem
gesteuert. Design und Größe des MW-Speichers entsprechen Standards, die es erlauben, die Anlage sowohl
stationär (im Innen- und Außenbereich) als auch, wegen der leichten Transportierbarkeit, mobil einzusetzen.
2. Wichtigste Parameter des Stromspeichersmegamax
1 Speicher Kapazität 1 MWh
2 Eingangs-/Ausgangsleistung 500 kW
3 Gewicht (inklusive Batterien) ~ 22 t
4 Eingang-/Ausgangsspannung (3 Phasen) 3 x 400 / 230 V
5 Maße des Containers 12,192 m x 2,438 m x 2,896 m (40" x 8" x 6")
6 Anzahl der Batterien 2 x 192 (à 1.000 Ah; 3,2 V)
7 Batterie Management System (BMS) AWE-Eigenentwicklung
8 Anzahl der Inverter, Typ 2 x 250 kW, AWE-Eigenentwicklung
9 Max. Entladezeit 2 Stunden
10 Kontrollsystem, Typ BSVPP (Battery Strengthen Virtual Power Plant)
(AWE-Eigenentwicklung)
3. Anwendungsbereiche
I. Das Lithium-Stromspeicher-System ist aufgrund seiner sehr kurzen Reaktionszeiten besonders
geeignet für Systemdienstleistungen im Stromnetz (Primär- und Sekundärregelleistung).
II. Der MW-Speicher filtert Interferenzen im Hoch-und Höchstspannungsnetz und schützt so sensible
elektronische Einrichtungen vor Störungen und Schäden.
III. Bei Stromausfall gewährleistet das Speichersystem eine problemlose unterbrechungsfreie
Stromversorgung (USV-Funktion). Da die Umstellung in Millisekunden erfolgt, ist die nötige
Versorgungsspannung zu jeder Zeit garantiert.
IV. Das Speichersystem kann nicht nur während Normalbetriebs, sondern auch bei kurzen
Spannungseinbrüchen im Hoch- oder Höchstspannungsnetz, einen definierten Blindstrom in das
Mittelspannungsnetz einspeisen.
V. Überall dort, wo keine Energie zur Verfügung steht, ist der MW-Speicher als mobiles und
netzunabhängiges Kraftwerk einsetzbar (z.B. bei Notfall-Einsätzen, Outdoor-Events, Einsätzen zur
Meerwasserentsalzung, geologischer Forschung usw.).

Tel: + 49 8071 93120 Tel: + 49 9334 941 631
VI. Kombiniert man den mit einem PV-Feld oder einer Windkraftanlage, so liefert ermegamax
zuverlässig auch dann Energie in das umliegende Verteilnetz, wenn keine Sonne scheint oder der
Wind still steht, und hält so die dort laufenden Systeme funktionsfähig.
4. Batterietechnologien im Vergleich: Lithium-Eisenphosphat – eine Spitzentechnologie
Unser MW-Speicher nutzt die hochwertige Lithium-Eisenphosphat Technologie. Die Übersicht zeigt warum:
Technologie Vorteile Nachteile
Moderne
Bleibatterie
1. Bekannte Technologie
2. Billigste Batterie (EUR/Ah)
1. Geringe Energiedichte
2. Sehr hoher Platzbedarf, sehr schwer
3. Lebensdauer < 1000 Zyklen
4. Erhebliche Auswirkungen auf die
Umwelt
Natrium-Schwefel-
Batterie (NaS)
1. Hohe Energiedichte im Vergleich
zu Blei und Vanadium-Redox-B.
2. Lange Lebensdauer (fast 6000
Zyklen)
3. Kaum Auswirkungen auf die
Umwelt
1. Entzündbare Technologie 00- 0 C –
(Feuer Unglück in Japan im
September 2011)
2. Korrosion begünstigt die Selbstent-
lade-Rate im Laufe der Zeit, negativ
für Effizienz u. Lebensdauer
Vanadium-Redox-
Batterie (VRB)
1. Hohe Energiedichte im Vergleich
zu Blei
2. Lange Lebensdauer (10000
Zyklen)
3. Geschlossenes System
1. Geringere Energiedichte im
Vergleich zu NaS- und Lithium-
Technologie; höherer Platzbedarf
2. Begrenzte Erfahrung im industriellen
Bereich
3. Erhebliche Auswirkungen auf die
Umwelt (durch verwend. Säuren)
4. Hohe Fixkosten
5. Nicht wartungsfrei
Lithium-Polymer-
Batterie
Li-Kobalt, Li-
Mangan …
1. Höhere Energiedichte und dadurch
weniger Gewicht und Volumen im
Vergleich zu LiFePO4
2. Minimaler Wartungsaufwand
1. Sauerstoffreaktiv und damit explosiv
(Vgl.: Dreamliner-Unfall 2013)
2. Lebensdauer: nur 1000 Zyklen
3. Erst begrenzt im industriellen
Bereich eingesetzt
4. Hoher Verbrauch von Lithium (fast
doppelt so viel wie bei LiFePO4-
Batt.)
Lithium-
Eisenphosphat-
Batterie
(LiFePO4)
1. Eigensicher; nicht explosiv!
2. Hohe Energiedichte
3. Geringer Platzbedarf
4. Lange Lebensdauer: >5000 Zyklen
5. Nahezu wartungsfrei
6. Kaum Auswirkungen auf die
Umwelt
1. Begrenzte Erfahrung im industriellen
Bereich
2. Etwas höheres Gewicht und
Volumen als bei LiPolymer-Batterien

Tel: + 49 8071 93120 Tel: + 49 9334 941 631

Tel: + 49 8071 93120 Tel: + 49 9334 941 631

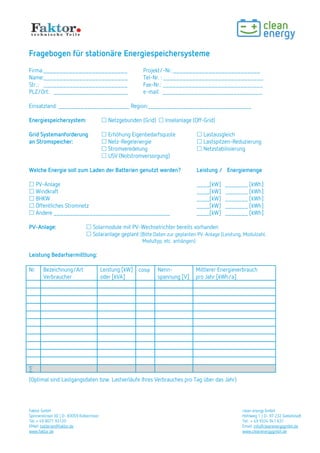

Fragebogen für stationäre Energiespeichersysteme
Firma:__________________________ Projekt/-Nr.:___________________________
Name:__________________________ Tel-Nr. : _______________________________
Str..: __________________________ Fax-Nr.: _______________________________
PLZ/Ort: _______________________ e-mail: _______________________________
Einsatzland: ______________________ Region:________________________________
Energiespeichersystem:  Netzgebunden (Grid)  Inselanlage (Off-Grid)
Grid Systemanforderung  Erhöhung Eigenbedarfsquote  Lastausgleich
an Stromspeicher:  Netz-Regelenergie  Lastspitzen-Reduzierung
 Stromveredelung  Netzstabilisierung
 USV (Notstromversorgung)
Welche Energie soll zum Laden der Batterien genutzt werden? Leistung / Energiemenge
 PV-Anlage ____[kW] _______ [kWh]
 Windkraft ____[kW] _______ [kWh]
 BHKW ____[kW] _______ [kWh]
 Öffentliches Stromnetz ____[kW] _______ [kWh]
 Andere ____________________________________ ____[kW] _______ [kWh]
PV-Anlage:  Solarmodule mit PV-Wechselrichter bereits vorhanden
 Solaranlage geplant (Bitte Daten zur geplanten PV-Anlage (Leistung, Modulzahl,
Modultyp, etc. anhängen)
Leistung Bedarfsermittlung:
Nr. Bezeichnung/Art
Verbraucher
Leistung [kW]
oder [kVA]
cos Nenn-
spannung [V]
Mittlerer Energieverbrauch
pro Jahr [kWh/a]
∑
(Optimal sind Lastgangsdaten bzw. Lastverläufe Ihres Verbrauches pro Tag über das Jahr)

Tel: + 49 8071 93120 Tel: + 49 9334 941 631

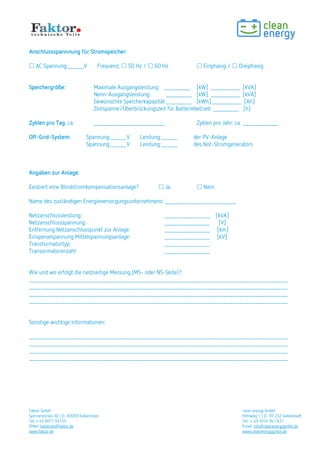

Anschlussspannnung für Stromspeicher:
 AC Spannung:_____V Frequenz:  50 Hz /  60 Hz  Einphasig /  Dreiphasig
Speichergröße: Maximale Ausgangsleistung: ________ [kW] _________ [kVA]
Nenn-Ausgangsleistung: ________ [kW] _________ [kVA]
Gewünschte Speicherkapazität:________ [kWh] _________ [Ah]
Zeitspanne/Überbrückungszeit für Batteriebetrieb: ________ [h]
Zyklen pro Tag: ca. ______________________ Zyklen pro Jahr: ca. ___________
Off-Grid-System: Spannung:_____V Leistung:_____ der PV-Anlage
Spannung:_____V Leistung:_____ des Not-Stromgenerators
Angaben zur Anlage:
Existiert eine Blindstromkompensationsanlage?  Ja  Nein
Name des zuständigen Energieversorgungsunternehmens: ______________________
Netzanschlussleistung: ______________ [kVA]
Netzanschlussspannung: ______________ [V]
Entfernung Netzanschlusspunkt zur Anlage: ______________ [km]
Einspeisespannung Mittelspannungsanlage: ______________ [kV]
Transformatortyp: ______________
Transormatorenzahl: ______________
Wie und wo erfolgt die netzseitige Messung (MS- oder NS-Seite)?:
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
Sonstige wichtige Informationen:
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
