© Fraunhofer
OPEN ADAPTRONIK
Makeathon
© Fraunhofer
Die Herausforderung
 Umsetzung einer Schwingungsmessung
für ein Mountainbike
 Anbringungsort: Lenker
 Klein, leicht, robust gegen
Umwelteinflüsse
 Aufzeichnung von
Schwingbeschleunigungen auf einer
Speicherkarte
 Auswertung: Visualisierung der
Zeitdaten und Ermittlung der
störenden Frequenzen/ Resonanzen
des Lenkers
© Fraunhofer

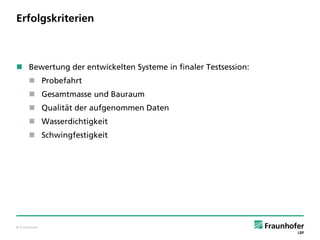

Erfolgskriterien
 Bewertung der entwickelten Systeme in finaler Testsession:
 Probefahrt
 Gesamtmasse und Bauraum
 Qualität der aufgenommen Daten
 Wasserdichtigkeit
 Schwingfestigkeit
© Fraunhofer
Ablauf des Projekts: Phase 1
 Kick Off 23.05.17 - 17.00 Uhr
 Workshop Nr. 1 (FabLab) 30.05.17 - 14:00-18:00 Uhr
 Workshop Nr. 2 (FabLab) 06.06.17 - 14:00-18:00 Uhr
 Finale (LBF) 13.06.17 - 13:00-17:00 Uhr
 Möglichkeit zur Nutzung der Einrichtungen des FabLab Darmstadt
© Fraunhofer

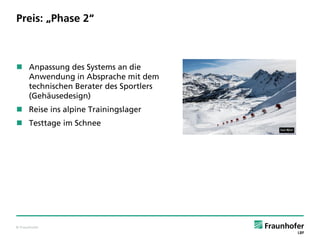

Preis: „Phase 2“
 Anpassung des Systems an die
Anwendung in Absprache mit dem
technischen Berater des Sportlers
(Gehäusedesign)
 Reise ins alpine Trainingslager
 Testtage im Schnee
© Fraunhofer

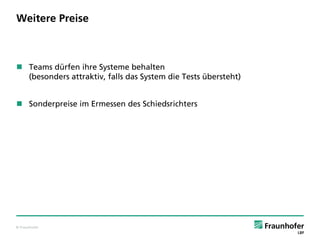

Weitere Preise
 Teams dürfen ihre Systeme behalten
(besonders attraktiv, falls das System die Tests übersteht)
 Sonderpreise im Ermessen des Schiedsrichters
© Fraunhofer

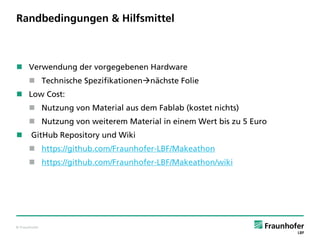

Randbedingungen & Hilfsmittel
 Verwendung der vorgegebenen Hardware
 Technische Spezifikationennächste Folie
 Low Cost:
 Nutzung von Material aus dem Fablab (kostet nichts)
 Nutzung von weiterem Material in einem Wert bis zu 5 Euro
 GitHub Repository und Wiki
 https://github.com/Fraunhofer-LBF/Makeathon
 https://github.com/Fraunhofer-LBF/Makeathon/wiki
© Fraunhofer

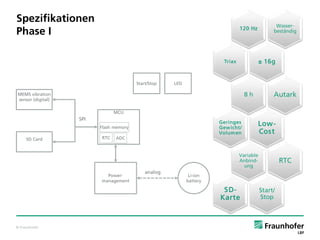

Spezifikationen
Phase I 120 Hz
Wasser-
beständig
± 16gTriax
8 h Autark
Low-
Cost
Geringes
Gewicht/
Volumen
Variable
Anbind-
ung
RTC
Start/
Stop
SD-
Karte
Flash memory
RTC
Power-
management
Li-ion
battery
SPI
MEMS vibration
sensor (digital)
analog
MCU
SD Card ADC
Start/Stop LED
© Fraunhofer

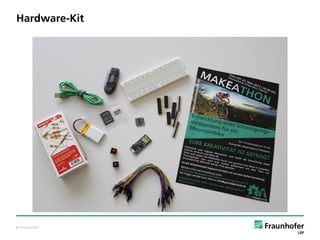

Hardware-Kit
© Fraunhofer
Adafruit Feather M0 Adalogger
© Fraunhofer

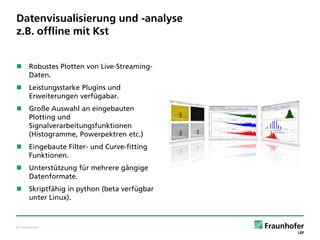

Datenvisualisierung und -analyse
z.B. offline mit Kst
 Robustes Plotten von Live-Streaming-
Daten.
 Leistungsstarke Plugins und
Erweiterungen verfügabar.
 Große Auswahl an eingebauten
Plotting und
Signalverarbeitungsfunktionen
(Histogramme, Powerpektren etc.)
 Eingebaute Filter- und Curve-fitting
Funktionen.
 Unterstützung für mehrere gängige
Datenformate.
 Skriptfähig in python (beta verfügbar
unter Linux).
© Fraunhofer

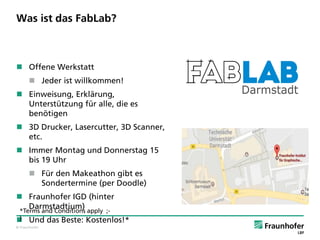

Was ist das FabLab?
 Offene Werkstatt
 Jeder ist willkommen!
 Einweisung, Erklärung,
Unterstützung für alle, die es
benötigen
 3D Drucker, Lasercutter, 3D Scanner,
etc.
 Immer Montag und Donnerstag 15
bis 19 Uhr
 Für den Makeathon gibt es
Sondertermine (per Doodle)
 Fraunhofer IGD (hinter
Darmstadtium)
 Und das Beste: Kostenlos!*
*Terms and Conditions apply ;-
)
© Fraunhofer

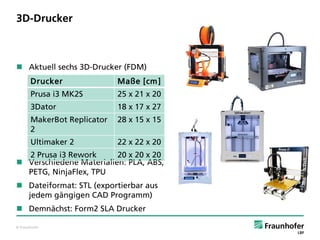

3D-Drucker
 Aktuell sechs 3D-Drucker (FDM)
 Verschiedene Materialien: PLA, ABS,
PETG, NinjaFlex, TPU
 Dateiformat: STL (exportierbar aus
jedem gängigen CAD Programm)
 Demnächst: Form2 SLA Drucker
Drucker Maße [cm]
Prusa i3 MK2S 25 x 21 x 20
3Dator 18 x 17 x 27
MakerBot Replicator
2
28 x 15 x 15
Ultimaker 2 22 x 22 x 20
2 Prusa i3 Rework 20 x 20 x 20
© Fraunhofer

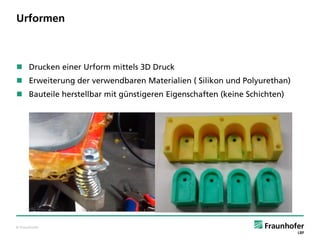

Urformen
 Drucken einer Urform mittels 3D Druck
 Erweiterung der verwendbaren Materialien ( Silikon und Polyurethan)
 Bauteile herstellbar mit günstigeren Eigenschaften (keine Schichten)
© Fraunhofer

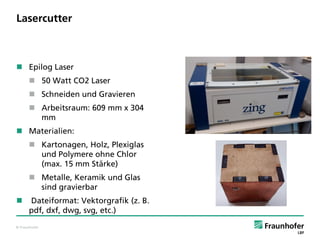

Lasercutter
 Epilog Laser
 50 Watt CO2 Laser
 Schneiden und Gravieren
 Arbeitsraum: 609 mm x 304
mm
 Materialien:
 Kartonagen, Holz, Plexiglas
und Polymere ohne Chlor
(max. 15 mm Stärke)
 Metalle, Keramik und Glas
sind gravierbar
 Dateiformat: Vektorgrafik (z. B.
pdf, dxf, dwg, svg, etc.)
© Fraunhofer

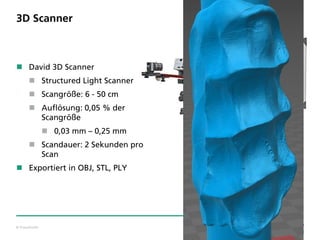

3D Scanner
 David 3D Scanner
 Structured Light Scanner
 Scangröße: 6 - 50 cm
 Auflösung: 0,05 % der
Scangröße
 0,03 mm – 0,25 mm
 Scandauer: 2 Sekunden pro
Scan
 Exportiert in OBJ, STL, PLY
© Fraunhofer
CNC Fräse
 Mostly Printed CNC → MPCNC
 Open Source Projekt
 Theoretische Auflösung liegt
bei 12,5μm ( gleiche
Hardware Prusa i3)
 Arbeitsraum 500mm x 500mm
x 120mm
© Fraunhofer

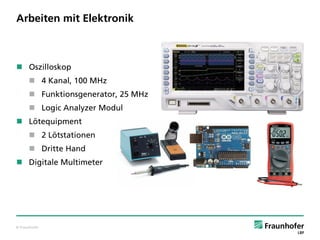

Arbeiten mit Elektronik
 Oszilloskop
 4 Kanal, 100 MHz
 Funktionsgenerator, 25 MHz
 Logic Analyzer Modul
 Lötequipment
 2 Lötstationen
 Dritte Hand
 Digitale Multimeter
