1. Location Based Services
Modellhafter Aufbau und ausgewählte
Anwendungsszenarien
07 Jun 2010 Alexander Meister 1

2. Aufbau der Arbeit
- Begriffserklärung
- Modelle für Location Based Services
– 3-Schichten Kommunikationsmodell
– Komponentenmodell
- Anwendungsszenarien
19. Nov 2009 Alexander Meister 2

3. Begriffserklärung
Location Based Services sind...
“…Services, welche dem Nutzer, über die Position eines mobilen Gerätes,
verknüpft mit einer weiteren Information, einen Mehrwert zur Verfügung
stellen.” (Spiekermann)
19. Nov 2009 Alexander Meister 3

4. Begriffserklärung
Location Based Services sind…
“… eine Schnittmenge aus Geoinformationsystemen, dem Internet und
neuartigen IT-Technologien.” (Steiniger)
“… ein Teilbereich und eine Weiterentwicklung von Geoinformationssystemen.”
(Wagner)
19. Nov 2009 Alexander Meister 4

5. Begriffserklärung
Klassifizierung Location Based Services
- Nach Diensteart
– Push / Proaktive Dienste
– Pull / Reaktive Dienste
- Nach kontextabhängiger Aufbereitung
– LBS grundsäztlich kontextsensitiv
– Wo? Wer? Was?
19. Nov 2009 Alexander Meister 5

6. 3-Schichten
Kommunikationsmodell
- Zugriff auf Dienste der darunter liegenden Schichten
- Bereitstellen der Schnittstelle für mobile Geräte
- Vereinfachung Diensteintegration
- Kapselungselement
- Bestimmung der Position des mobilen Gerätes
- Ggf. Zugriff auf verschiedene Verfahren
19. Nov 2009 Alexander Meister 6

7. Komponentenmodell
19. Nov 2009 Alexander Meister 7

8. Komponentenmodell
Mobile Geräte
- Mobiltelefone, Note- und Netbooks, PDAs
- Aus Nutzersicht wichtigste Komponente
- Eingeschränkte Ressourcen
Kommunikationsnetzwerk
- Für Datenaustausch Nutzer – Diensteanbieter
- Bei LBS oftmals drahtlose Netzwerke
19. Nov 2009 Alexander Meister 8

9. Komponentenmodell
Positionsbestimmung
- Netzwerkbasiert
– Gerätenachverfolgung durch Netzwerk
– z.B. Zell-ID im GSM-Netz, Signallaufzeiten TOA, TDOA
- Terminalbasiert
– Positionsermittlung durch mobiles Gerät
– z.B. Abgleich Signallaufzeiten / Uhrzeit bei GPS
19. Nov 2009 Alexander Meister 9

10. Komponentenmodell
Dienste- und Informationsanbieter
- Standard application server des Open Geospatial Consortium
– Directory Services
– Gateway Services
– Location Utility Services
– Presentation Services
– Route Services
- Zusätzliche Informationsanbieter möglich
19. Nov 2009 Alexander Meister 10

11. Cospas-Sarsat
SAR
- Search and Rescue
- Combat-SAR
- SAR-Leitstellen
– Münster
– Glücksburg
- Anforderung i.d.R. durch
Kräfte vor Ort (Polizei,
Feuerwehr)
19. Nov 2009 Alexander Meister 11

12. Cospas-Sarsat
Cospas-Sarsat
- Entwicklung von Kanada,
Frankreich, Russland, USA
- Satelittensystem zum
Empfang Notfunksignale
- Verkürzung der
Reaktionszeit SAR-Kräfte
19. Nov 2009 Alexander Meister 12

13. Cospas-Sarsat
Cospas-Sarsat
- Unterschiedliche
Notfunkbaken
- Positionsbestimmung
– GPS
– Systemintegriert
- Nachrichtenübermittlung
über LUT – MCC - RCC
19. Nov 2009 Alexander Meister 13

14. Cospas-Sarsat
Ablauf der Alarmierung mit Cospas-Sarsat
MCC
LUT
Toulouse
19. Nov 2009 Alexander Meister 14

15. Cospas-Sarsat
Schichtenmodell Cospas-Sarsat
- Positioning Layer → GPS, Systemintegriert
- Middleware Layer → Satelliten, LUT, MCC, RCC
- Application Layer → Unterschiedliche Ausprägung je RCC
Komponentenmodell Cospas-Sarsat
- Mobile Geräte → Notfunkbaken
- Kommunikationsnetzwerk → Satelliten
- Positionsbestimmung → GPS, Systemintegriert
- Dienste- und Informationsanbieter → Cospas-Sarsat
19. Nov 2009 Alexander Meister 15

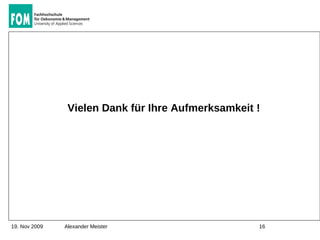

16. Vielen Dank für Ihre Aufmerksamkeit !
19. Nov 2009 Alexander Meister 16
