Das Dokument stellt das LinkedPro-Fallschutzsystem von XSPlatforms vor, welches mehrere Benutzer gleichzeitig sichert und eine sichere, benutzerfreundliche Passage ohne Abkoppeln ermöglicht. Es bietet flexible Installationsmöglichkeiten auf verschiedenen Dach-, Wand- und Deckentypen und vereint Sicherheit mit Wirtschaftlichkeit durch reduzierte Materialanforderungen. Das System erfüllt internationale Sicherheitsstandards und ist für verschiedene Anwendungsbereiche in der Höhe geeignet.
LinkedPro (DE)
- 1.
- 2.
- 3.

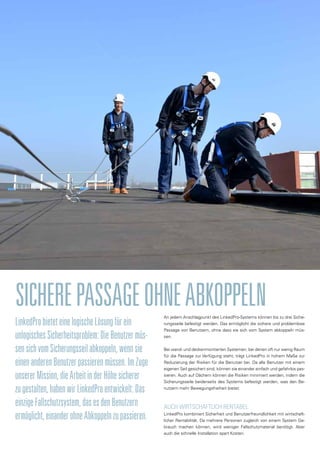

- 4. An jedem Anschlagpunktdes LinkedPro-Systems können bis zu drei Siche- rungsseile befestigt werden. Das ermöglicht die sichere und problemlose Passage von Benutzern, ohne dass sie sich vom System abkoppeln müs- sen. Bei wand- und deckenmontierten Systemen, bei denen oft nur wenig Raum für die Passage zur Verfügung steht, trägt LinkedPro in hohem Maße zur Reduzierung der Risiken für die Benutzer bei. Da alle Benutzer mit einem eigenen Seil gesichert sind, können sie einander einfach und gefahrlos pas- sieren. Auch auf Dächern können die Risiken minimiert werden, indem die Sicherungsseile beiderseits des Systems befestigt werden, was den Be- nutzern mehr Bewegungsfreiheit bietet. AUCH WIRTSCHAFTLICH RENTABEL LinkedPro kombiniert Sicherheit und Benutzerfreundlichkeit mit wirtschaft- licher Rentabilität. Da mehrere Personen zugleich von einem System Ge- brauch machen können, wird weniger Fallschutzmaterial benötigt. Aber auch die schnelle Installation spart Kosten. SICHEREPASSAGEOHNEABKOPPELN LinkedProbieteteinelogischeLösungfürein unlogischesSicherheitsproblem:DieBenutzermüs- sensichvomSicherungsseilabkoppeln,wennsie einenanderenBenutzerpassierenmüssen.ImZuge unsererMission,dieArbeitinderHöhesicherer zugestalten,habenwirLinkedProentwickelt:Das einzigeFallschutzsystem,dasesdenBenutzern ermöglicht,einanderohneAbkoppelnzupassieren.

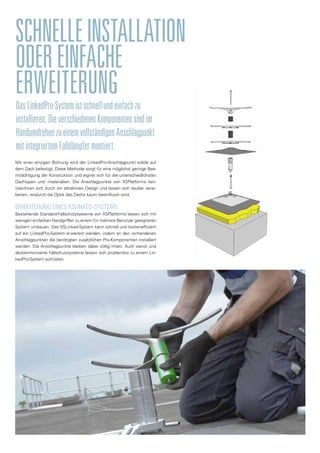

- 5. DasLinkedPro-Systemistschnellundeinfachzu installieren.DieverschiedenenKomponentensindim HandumdrehenzueinemvollständigenAnschlagpunkt mitintegriertemFalldämpfermontiert. SCHNELLEINSTALLATION ODEREINFACHE ERWEITERUNG Mit einer einzigenBohrung wird der LinkedPro-Anschlagpunkt solide auf dem Dach befestigt. Diese Methode sorgt für eine möglichst geringe Bee- inträchtigung der Konstruktion und eignet sich für die unterschiedlichsten Dachtypen und -materialien. Die Anschlagpunkte von XSPlatforms ken- nzeichnen sich durch ein attraktives Design und lassen sich sauber verar- beiten, wodurch die Optik des Dachs kaum beeinflusst wird. ERWEITERUNG EINES XSLINKED-SYSTEMS Bestehende Standard-Fallschutzsysteme von XSPlatforms lassen sich mit wenigen einfachen Handgriffen zu einem für mehrere Benutzer geeigneten System umbauen. Das XSLinked-System kann schnell und kosteneffizient auf ein LinkedPro-System erweitert werden, indem an den vorhandenen Anschlagpunkten die benötigten zusätzlichen Pro-Komponenten installiert werden. Die Anschlagpunkte bleiben dabei völlig intakt. Auch wand- und deckenmontierte Fallschutzsysteme lassen sich problemlos zu einem Lin- kedPro-System aufrüsten.
- 6.

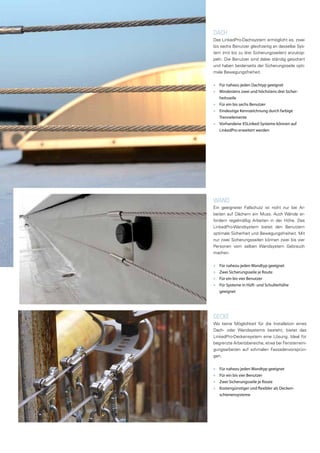

- 7. WAND Ein geeigneter Fallschutzist nicht nur bei Ar- beiten auf Dächern ein Muss. Auch Wände er- fordern regelmäßig Arbeiten in der Höhe. Das LinkedPro-Wandsystem bietet den Benutzern optimale Sicherheit und Bewegungsfreiheit. Mit nur zwei Sicherungsseilen können zwei bis vier Personen vom selben Wandsystem Gebrauch machen. ■■ Für nahezu jeden Wandtyp geeignet ■■ Zwei Sicherungsseile je Route ■■ Für ein bis vier Benutzer ■■ Für Systeme in Hüft- und Schulterhöhe geeignet DACH Das LinkedPro-Dachsystem ermöglicht es, zwei bis sechs Benutzer gleichzeitig an dasselbe Sys- tem (mit bis zu drei Sicherungsseilen) anzukop- peln. Die Benutzer sind dabei ständig gesichert und haben beiderseits der Sicherungsseile opti- male Bewegungsfreiheit. ■■ Für nahezu jeden Dachtyp geeignet ■■ Mindestens zwei und höchstens drei Sicher- heitsseile ■■ Für ein bis sechs Benutzer ■■ Eindeutige Kennzeichnung durch farbige Trennelemente ■■ Vorhandene XSLinked-Systeme können auf LinkedPro erweitert werden DECKE Wo keine Möglichkeit für die Installation eines Dach- oder Wandsystems besteht, bietet das LinkedPro-Deckensystem eine Lösung. Ideal für begrenzte Arbeitsbereiche, etwa bei Fensterreini- gungsarbeiten auf schmalen Fassadenvorsprün- gen. ■■ Für nahezu jeden Wandtyp geeignet ■■ Für ein bis vier Benutzer ■■ Zwei Sicherungsseile je Route ■■ Kostengünstiger und flexibler als Decken- schienensysteme

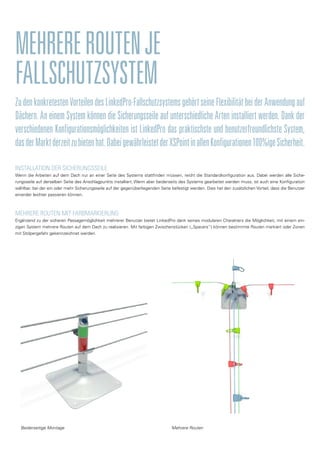

- 8. ZudenkonkretestenVorteilendesLinkedPro-FallschutzsystemsgehörtseineFlexibilitätbeiderAnwendungauf Dächern. An einemSystem können die Sicherungsseile auf unterschiedliche Arten installiert werden. Dank der verschiedenen Konfigurationsmöglichkeiten ist LinkedPro das praktischste und benutzerfreundlichste System, dasderMarktderzeitzubietenhat.DabeigewährleistetderXSPointinallenKonfigurationen100%igeSicherheit. MEHREREROUTENJE FALLSCHUTZSYSTEM INSTALLATION DER SICHERUNGSSEILE Wenn die Arbeiten auf dem Dach nur an einer Seite des Systems stattfinden müssen, reicht die Standardkonfiguration aus. Dabei werden alle Siche- rungsseile auf derselben Seite des Anschlagpunkts installiert. Wenn aber beiderseits des Systems gearbeitet werden muss, ist auch eine Konfiguration wählbar, bei der ein oder mehr Sicherungsseile auf der gegenüberliegenden Seite befestigt werden. Dies hat den zusätzlichen Vorteil, dass die Benutzer einander leichter passieren können. MEHRERE ROUTEN MIT FARBMARKIERUNG Ergänzend zu der sicheren Passagemöglichkeit mehrerer Benutzer bietet LinkedPro dank seines modularen Charakters die Möglichkeit, mit einem ein- zigen System mehrere Routen auf dem Dach zu realisieren. Mit farbigen Zwischenstücken („Spacers“) können bestimmte Routen markiert oder Zonen mit Stolpergefahr gekennzeichnet werden. Mehrere RoutenBeiderseitige Montage

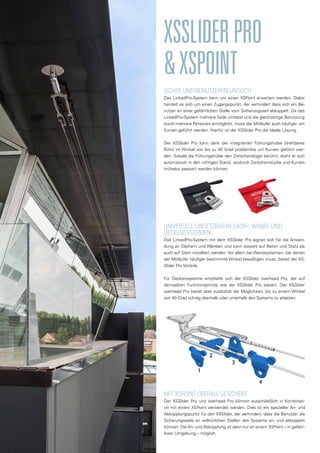

- 9. SICHER UND BENUTZERFREUNDLICH DasLinkedPro-System kann um einen XSPoint erweitert werden. Dabei handelt es sich um einen Zugangspunkt, der verhindert dass sich ein Be- nutzer an einer gefährlichen Stelle vom Sicherungsseil abkoppelt. Da das LinkedPro-System mehrere Seile umfasst und die gleichzeitige Benutzung durch mehrere Personen ermöglicht, muss der Mitläufer auch häufiger um Kurven geführt werden. Hierfür ist der XSSlider Pro die ideale Lösung. Der XSSlider Pro kann dank der integrierten Führungshülse (drehbares Rohr) im Winkel von bis zu 40 Grad problemlos um Kurven geführt wer- den. Sobald die Führungshülse den Zwischenbügel berührt, dreht er sich automatisch in den richtigen Stand, wodurch Zwischenstücke und Kurven mühelos passiert werden können. XSSLIDERPRO &XSPOINT UNIVERSELL EINSETZBAR IN DACH-, WAND- UND DECKENSYSTEMEN Das LinkedPro-System mit dem XSSlider Pro eignet sich für die Anwen- dung an Dächern und Wänden und kann sowohl auf Beton und Stahl als auch auf Stein installiert werden. Vor allem bei Wandsystemen, bei denen der Mitläufer häufiger bestimmte Winkel bewältigen muss, bietet der XS- Slider Pro Vorteile. Für Deckensysteme empfiehlt sich der XSSlider overhead Pro, der auf demselben Funktionsprinzip wie der XSSlider Pro basiert. Der XSSlider overhead Pro bietet aber zusätzlich die Möglichkeit, bis zu einem Winkel von 40 Grad schräg oberhalb oder unterhalb des Systems zu arbeiten. MIT XSPOINT ÜBERALL GESICHERT Der XSSlider Pro und overhead Pro können ausschließlich in Kombinati- on mit einem XSPoint verwendet werden. Dies ist ein spezieller An- und Abkopplungspunkt für den XSSlider, der verhindert, dass die Benutzer die Sicherungsseile an willkürlichen Stellen des Systems an- und abkoppeln können. Die An- und Abkopplung ist dann nur an einem XSPoint – in gefahr- loser Umgebung – möglich.

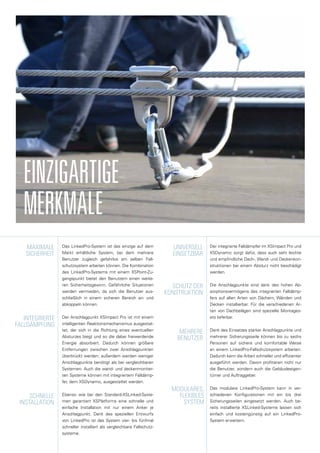

- 10. MAXIMALE SICHERHEIT MEHRERE BENUTZER INTEGRIERTE FALLDÄMPFUNG SCHNELLE INSTALLATION SCHUTZ DER KONSTRUKTION UNIVERSELL EINSETZBAR MODULARES, FLEXIBLES SYSTEM EINZIGARTIGE MERKMALE Der integrierteFalldämpfer im XSImpact Pro und XSDynamic sorgt dafür, dass auch sehr leichte und empfindliche Dach-, Wand- und Deckenkon- struktionen bei einem Absturz nicht beschädigt werden. Die Anschlagpunkte sind dank des hohen Ab- sorptionsvermögens des integrierten Falldämp- fers auf allen Arten von Dächern, Wänden und Decken installierbar. Für die verschiedenen Ar- ten von Dachbelägen sind spezielle Montages- ets lieferbar. Dank des Einsatzes starker Anschlagpunkte und mehrerer Sicherungsseile können bis zu sechs Personen auf sichere und komfortable Weise an einem LinkedPro-Fallschutzsystem arbeiten. Dadurch kann die Arbeit schneller und effizienter ausgeführt werden. Davon profitieren nicht nur die Benutzer, sondern auch die Gebäudeeigen- tümer und Auftraggeber. Das modulare LinkedPro-System kann in ver- schiedenen Konfigurationen mit ein bis drei Sicherungsseilen eingesetzt werden. Auch be- reits installierte XSLinked-Systeme lassen sich einfach und kostengünstig auf ein LinkedPro- System erweitern. Das LinkedPro-System ist das einzige auf dem Markt erhältliche System, bei dem mehrere Benutzer zugleich gefahrlos am selben Fall- schutzsystem arbeiten können. Die Kombination des LinkedPro-Systems mit einem XSPoint-Zu- gangspunkt bietet den Benutzern einen weite- ren Sicherheitsgewinn. Gefährliche Situationen werden vermieden, da sich die Benutzer aus- schließlich in einem sicheren Bereich an- und abkoppeln können. Der Anschlagpunkt XSImpact Pro ist mit einem intelligenten Reaktionsmechanismus ausgestat- tet, der sich in die Richtung eines eventuellen Absturzes biegt und so die dabei freiwerdende Energie absorbiert. Dadurch können größere Entfernungen zwischen zwei Anschlagpunkten überbrückt werden; außerdem werden weniger Anschlagpunkte benötigt als bei vergleichbaren Systemen. Auch die wand- und deckenmontier- ten Systeme können mit integriertem Falldämp- fer, dem XSDynamic, ausgestattet werden. Ebenso wie bei den Standard-XSLinked-Syste- men garantiert XSPlatforms eine schnelle und einfache Installation mit nur einem Anker je Anschlagpunkt. Dank des speziellen Entwurfs von LinkedPro ist das System vier- bis fünfmal schneller installiert als vergleichbare Fallschutz- systeme.
- 11. FÜRALLESEKTOREN WirbegreifendieHerausforderungen,mitdenensichBenutzerinverschiedenen SektorenbeiArbeiteninderHöhekonfrontiertsehen.MitunseremWissenund unsereninnovativenTechnologienundProduktenkönnenwirfüralle branchenspezifischenSituationenundBedürfnisseeinegeeigneteLösungbieten. Unser LinkedPro-Produktportfolio umfasstStandard- lösungen und maßgefertigte Systeme für unter an- derem die folgenden Anwendungsbereiche: ■■ Petrochemie ■■ Wohnungs- und Wirtschaftsbau ■■ Industrie ■■ Transport und Logistik ■■ Maritim ■■ Telekommunikation ■■ Energie
- 12.

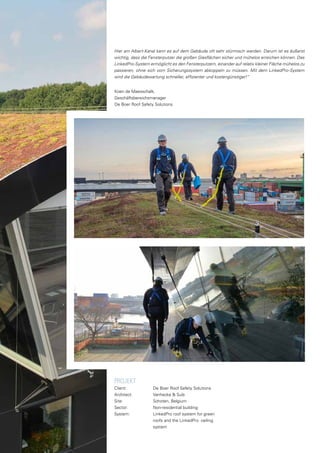

- 13. PROJEKT Client: DeBoer Roof Safety Solutions Architect: Vanhecke & Suls Site: Schoten, Belgium Sector: Non-residential building System: LinkedPro roof system for green roofs and the LinkedPro ceiling system Hier am Albert-Kanal kann es auf dem Gebäude oft sehr stürmisch werden. Darum ist es äußerst wichtig, dass die Fensterputzer die großen Glasflächen sicher und mühelos erreichen können. Das LinkedPro-System ermöglicht es den Fensterputzern, einander auf relativ kleiner Fläche mühelos zu passieren, ohne sich vom Sicherungssystem abkoppeln zu müssen. Mit dem LinkedPro-System wird die Gebäudewartung schneller, effizienter und kostengünstiger!“ Koen de Maesschalk, Geschäftsbereichsmanager De Boer Roof Safety Solutions

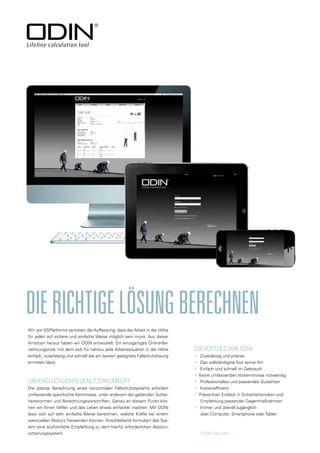

- 14. UNVERGLEICHLICHER BENUTZERKOMFORT Die präziseBerechnung eines horizontalen Fallschutzsystems erfordert umfassende spezifische Kenntnisse, unter anderem der geltenden Sicher- heitsnormen und Berechnungsvorschriften. Genau an diesem Punkt kön- nen wir Ihnen helfen und das Leben etwas einfacher machen. Mit ODIN lässt sich auf sehr einfache Weise berechnen, welche Kräfte bei einem eventuellen Absturz freiwerden können. Anschließend formuliert das Sys- tem eine ausführliche Empfehlung zu dem hierfür erforderlichen Absturz- sicherungssystem. DIERICHTIGELÖSUNGBERECHNEN DIE VORTEILE VON ODIN Zuverlässig und präzise Das vollständigste Tool seiner Art Einfach und schnell im Gebrauch Keine umfassenden Vorkenntnisse notwendig Professionelles und passendes Gutachten Kosteneffizient Präventiver Einblick in Sicherheitsrisiken und Empfehlung passender Gegenmaßnahmen Immer und überall zugänglich: über Computer, Smartphone oder Tablet ODIN-tool.com Wir von XSPlatforms vertreten die Auffassung, dass die Arbeit in der Höhe für jeden auf sichere und einfache Weise möglich sein muss. Aus dieser Ambition heraus haben wir ODIN entwickelt. Ein einzigartiges Online-Be- rechnungstool, mit dem sich für nahezu jede Arbeitssituation in der Höhe einfach, zuverlässig und schnell die am besten geeignete Fallschutzlösung ermitteln lässt.

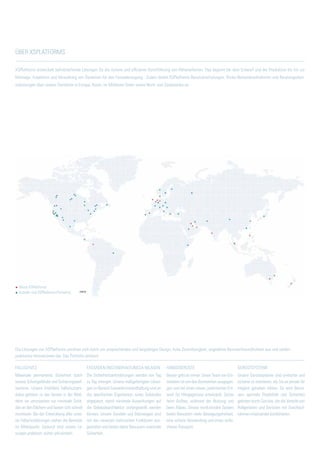

- 15. XSPlatforms entwickelt bahnbrechendeLösungen für die sichere und effiziente Durchführung von Höhenarbeiten. Das beginnt bei dem Entwurf und der Produktion bis hin zur Montage, Inspektion und Verwaltung von Systemen für den Fassadenzugang. Zudem bietet XSPlatforms Benutzerschulungen, Risiko-Bestandsaufnahmen und Beratungsdien- stleistungen über unsere Standorte in Europa, Asien, im Mittleren Osten sowie Nord- und Südamerika an. Über XSPlatforms Die Lösungen von XSPlatforms zeichnen sich durch ein ansprechendes und langlebiges Design, hohe Zuverlässigkeit, ungeahnte Benutzerfreundlichkeit aus und stellen praktische Innovationen dar. Das Portfolio umfasst: FALLSCHUTZ Maximale permanente Sicherheit durch unsere Schutzgeländer und Sicherungsseil- systeme. Unsere (mobilen) Fallschutzpro- dukte gehören zu den besten in der Welt, denn sie verursachen nur minimale Schä- denandenDächernundlassensichschnell montieren. Bei der Entwicklung aller unse- rer Fallschutzlösungen stehen die Benutzer im Mittelpunkt. Dadurch sind unsere Lö- sungen praktisch, sicher und einfach. FASSADEN-INSTANDHALTUNGSA NILAGEN Die Sicherheitsanforderungen werden von Tag zu Tag strenger. Unsere maßgefertigten Lösun- gen im Bereich Fassadeninstandhaltung sind an die spezifischen Eigenheiten eines Gebäudes angepasst, damit minimale Auswirkungen auf die Gebäudearchitektur sichergestellt werden können. Unsere Gondeln und Dachwagen sind mit den neuesten technischen Funktionen aus- gestattet und bieten daher Benutzern maximale Sicherheit. HÄNGEGERÜSTE Besser geht es immer. Unser Team von Ent- wicklern ist von den Kernwerten ausgegan- gen und hat einen neuen, patentierten Ent- wurf für Hängegerüste entwickelt. Sicher beim Aufbau, während der Nutzung und beim Abbau. Dieses revolutionäre System bietet Benutzern mehr Bewegungsfreiheit, eine sichere Verwendung und einen einfa- cheren Transport. GERÜSTSYSTEME Unsere Gerüstsysteme sind einfacher und sicherer zu montieren, als Sie es jemals für möglich gehalten hätten. So wird Benut- zern optimale Flexibilität und Sicherheit geboten durch Gerüste, die die Vorteile von Rollgerüsten und Gerüsten mit Durchlauf- rahmen miteinander kombinieren. Büros XSPlatforms (Länder mit) XSPlatforms-Partner(n)
- 16. Niederlande (Hauptsitz) -Europa, Asien-Pazifik, Mittlerer Osten, Nord-und Südamerika. info@xsplatforms.com 1.1
