Katalog LED Zubehör

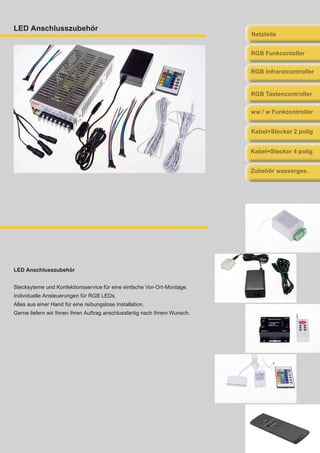

LED Anschlusszubehör
LED Anschlusszubehör
Stecksyteme und Konfektionsservice für eine einfache Vor-Ort-Montage.
Individuelle Ansteuerungen für RGB LEDs.
Alles aus einer Hand für eine reibungslose Installation.
Gerne liefern wir Ihnen Ihren Auftrag anschlussfertig nach Ihrem Wunsch.
Netzteile
RGB Infrarotcontroller
RGB Funkcontoller
RGB Tastencontroller
ww / w Funkcontroller
Kabel+Stecker 2 polig
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Artikel Art.-Nr. EAN
Schaltnetzteil 12 V, 2 A,
mit Euro Netzkabel
809 4260156428097
Schaltnetzteil
12 V
24 Watt
2 A
mit Euro Netzkabel
Technische Daten:
Ausgangsspannung 12 V
Ausgangsstrom max.: 2 A
Doppelnut-Anschluss
Anschlusskabel 1,8 m mit Hohlstecker (Kabel inklusive)
Hohlstecker: 5,5/2,1 mm, Pluspol innen (passt in die Verbindungsbox)
Abmessungen (LxBxH): 91x56x32 mm.
Standby: 0,33 Watt
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Schaltnetzteil
12 V
7,2 Watt
0,6 A
mit Euro Netzkabel
und An- & Ausschalter
Technische Daten:
Ausgangsspannung: 12 V-/
Ausgangsstrom max.: 0,6 A
Doppelnut-Anschluss
Mit An- und Ausschalter und Kontroll-LED.
Anschlusskabel 1,7 m mit Hohlstecker (Kabel inklusive)
Abmessungen (LxBxH): 90x49x32 mm
Schaltnetzteil 12 V, 0,6 A,
mit Euro Netzkabel
und An- und Ausschalter
811 4260156428110
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Stecker Netzteil 12 V, 2 A 810 4260156428103
Stecker Netzteil
12 V
24 Watt
2 A
Technische Daten:
Ausgangsspannung: 12 V
Ausgangsseitiges Anschlusskabel 1,8 m mit Hohlstecker
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Netzteil 12 V
40 W
3,3 A
mit 1,5 Meter Kaltgerätekabel
Technische Daten:
Dieses Netzteil ist ausgelegt für den Betrieb mit PWM Dimmern und Controllern.
Ausgangsspannung: 12V
Ausgangsstrom max.: 3,3A
Eingangsspannung: 90- 264 V AC 127-370 V DC
Mit Kontroll-LED
Standby:> 0,3 Watt
Abmessungen (LxBxH): 125x50x31,5 mm
Netzteil 12 V, 40 W,
3,3 A mit 1,5 Meter Kaltgerätekabel
917 4260156429179
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Stabilisiertes Netzteil 12 V, 60 W,
5 A mit 1,5 Meter Kaltgerätekabel
916 4260156429162
Netzteil 12 V
60 W
5 A
mit 1,5 Meter Kaltgerätekabel
Technische Daten:
Dieses Netzteil ist ausgelegt für den Betrieb mit PWM Dimmern und Controllern
(z.B Chromoflex).
Mit Kontroll-LED
Standby:> 0,3 Watt
Abmessungen (LxBxH): 125x50x31,5 mm
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Stabilisiertes Netzteil
12 V
60 Watt
5 A
Technische Daten:
Die Spannung ist über einen Regler einstellbar: -5 % + 10 %
Schutzklasse: IP 20
Das Produkt ist der Abbildung ähnlich.
5 A
911 4260156429117
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
8,5 A
912 4260156429124
12 V
100 Watt
8,5 A
Technische Daten:
Schutzklasse: IP 20
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
12 V
150 Watt
12,5 A
Technische Daten:
Schutzklasse: IP 20
Stabilisiertes Netzteil 12 V, 150 W, 1
2,5 A
913 4260156429131
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
16,7 A
915 4260156429155
12 V
200 Watt
16,7 A
Technische Daten:
Schutzklasse: IP 20
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Netzteil 12 V
30 Watt
IP 64
2,5 A
MM
Technische Daten:
Eingangsspannung: 90- 264 V AC
Schutzklasse: IP64 + MM
Berührungsschutz: vollständiger Schutz
Fremdkörperschutz: Staubdicht
Wasserschutz: Gegen Spritzwasser aus allen Richtungen
Umgebungstemperatur: -30° bis + 50° C
Abmessungen (LxBxH) : 145x47x30 mm
Netzteil 12 V, IP 64, 2,5 A MM,
30 Watt
805 4260156428059
Das Netzteil ist zur Montage auf Materialien, deren Entflammeigenschaften
nicht bekannt sind, wobei im Normalfall 95° C und sowohl im anormalen Betrieb
als auch im Fehlerfall 115° C nicht überschritten werden geeignet.
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Netzteil 12 V, 48 W, 4 A, MM 914 4260156429148
Netzteil 12 V
48 Watt
4 A
MM
Technische Daten:
Ausgangsspannung: 12 V +- 10 %
Eingangsspannung (V): 190-265 V AC
Frequenz: 50-60 Hz
Schutzklasse: IP 40 + MM
Berührungsschutz: gegen Werrkzeuge, Drähte und ähnliches mit einer Dicke
von > 1 mm
Fremdkörperschutz: kornförmige Fremdkörper Durchmesser > 1mm
Wasserschutz: kein besonderer Schutz
Max. Temperaturbereich: 40ta/70tc
Das Netzteil ist zur Montage auf Materialien, deren Entflammeigenschaften
nicht bekannt sind, wobei im Normalfall 95° C und sowohl im anormalen Betrieb
als auch im Fehlerfall 115° C nicht überschritten werden geeignet..
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Anschlussleitung
weiss
PVC
2 x 0,75 qmm
2 Meter
Technische Daten:
Querschnitt je Ader: 0,75 qmm
Anschlussleitung weiss
PVC 2 x 0,75 mm 2 Meter
806 4260156428066
Anschlussleitung 2polig für primär Seite 230 V.
Zum Betrieb der stabilisierten Netzteile an einer Steckdose.
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Controller Chromoflex III RC Stripe 538 4260156425386
RGB Funkcontroller Chromoflex III RC stripe
Farblicht-Steuerung mit Funk
Chromoflex RC ist ein preiswertes Funk- Steuergerät für Effektbeleuchtung
mittels moderner Hochleistungs-LEDs.
Es können bis zu 16 Mio. Farben erzeugt werden. Chromoflex RC eignet sich
ideal für anspruchsvolle Effek- und Farblichtbeleuchtung im Dekorations- und
Wellness-Bereich.
Zur Steuerung und Einstellung werden daher entweder die Chromoflex Fern-
bedienung oder der Chromoflex USB Dongle (für PC) benötigt. Die Software
für den USB Dongel ist konstenlos und sehr einfach zu bedienen.Die Geräte
enthalten werksmäßig bereits eine Anzahl von Lichteffekten.
Nahezu beliebig viele Module können per Funk miteinander vernetzt werden,
der gleichzeitige Betrieb von 8 verschiedenen Netzen ist möglich. Innerhalb
eines Netzes sind sämtliche Farbwechsel automatisch synchron (die Zufalls-
effekte natürlich nicht). So lassen sich mit minimalen Aufwand anspruchsvolle
Aufgaben erledigen. Die Reichweite hängt stark von den räumlichen Gegeben-
heiten ab, im freien Feld sind bis zu 300 Metern möglich, im Innenbereich ist
normalerweise ein zuverlässiger Betrieb über 20-50 Meter problemlos.
Technische Daten:
Strom max.: 12 A gesamt (4 A je
Farbe)
Abmessungen (LxBxH): 96x52x34
mm
Funkfrequenz: 868.3 Mhz (lizenzfrei
in der EU, Schweiz, Norwegen und
Island)
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Funk Fernbedienung RC für Chromoflex III RC
In der 1. Ebene können:
mit COL+ / COL- fest voreingestellte Farben verwendet werden:
16 „Regenbogenfarben“ und
4 „weiss-ähnliche“ Farben
Mit PRG+ / PRG- können 12 Programme ausgewählt werden:
1.) Festfarbe (letzte gespeicherte Festfarbe)
2.) Normaler Farbwechsel (Standard Farbtabelle, 5 Sekunden pro Farbe
3.) Mittlerer Farbwechsel (Standard Farbtabelle, 20 Sekunden pro Farbe
4.) Langsamer Farbwechsel (Standard Farbtabelle, 40 Sekunden pro Fabe
5.) „Blob“: Zufällig aufblendende Farben aus der Standard Farbtabelle
6.) „LSD“: Rasch überblendende, zufällige Farben aus der Standard Farbtabelle
7.) „Fire“: Simulation eines brennenden Feuers (Rot/Orange)
8.) „Flashes“: Zufällige Blitze über dunklem Blau (wirkt sehr gut bei mehreren
Modulen)
9.) „Bursts“: Zufällig blitzende Farben aus der Standard Farbtabelle
10.) Benutzerprogramm 1 (Kann per PC verändert werden, Voreinstellung:
Rasch wechselnde Farben)
11.) Benutzerprogramm 2 (Kann per PC verändert werden, Voreinstellung: Rot-
Grün-Blau)
12.) Benutzerprogramm 3 (Kann per PC verändert werden, Voreinstellung: Auf-
blendende Kombinationsfarben)
Die 2. Ebene kann errreicht werden durch Drücken der mittleren Taste (SHIFT,
gleichzeitig oder zuerst): Mit DIM+ / DIM- kann der Dimmer in 8 Schritten einge-
stellt werden. Der Dimmer gilt für alle Programme.
Mit OFF kann das Modul abgeschaltet werden.
Mit SAVE+OFF kann das Modul abgeschaltet werden, die Einstellungen und die
aktuelle Farbe werden aber gespeichert, so dass sie direkt nach Anschalten des
Stromes erscheinen. Wurde das Modul abgeschaltet, wird mit SHIFT der letzte
Zustand vor dem Ausschalten hergestellt.
Funk Fernbedienung zu Chromoflex III 539 4260156425393
Technische Daten:
Benötigt werden 2 handelsübliche
Batterien der Bauform „Lady“ /„LR03“
/„AAA“ mit 1.5 Volt (Alkali oder Alkali-
Mangan ).
Funkfrequenz: 868.3 Mhz (lizenzfrei
in der EU, Schweiz, Norwegen und
Island)
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
USB Dongle zu Chromoflex III 540 4260156425409
USB Dongle für Chromoflex RC Stripe
Der Chromoflex RC-USB-Dongle kann zur drahtlosen Steuerung der Chro-
moflex RC - entweder als Einzelgeräte oder als Netzwerk mit Master - verwen-
det werden. Gegenüber der einfachen Fernbedienung ermöglich er z.B. die
Änderung der Farbtabellen und der drei benutzerspezifischen Programme.
Der Color-Editor im Standard-Modus
Die Schaltflächen rufen die voreingestellten Effekte auf:
1.) Ausschalten (ohne Speichern)
2.) Ausschalten mit Speichern: Der zuletzt eingestellte Effekt, Dimmer und die
Festfarbe werden gespeichert,
so dass sie auch direkt nach Anschalten des Stromes erscheinen.
3.) Festfarbe (letzte gespeicherte Festfarbe)
4.) Normaler Farbwechsel (Standard Farbtabelle, 5 Sekunden pro Farbe)
5.) Mittlerer Farbwechsel (Standard Farbtabelle, 20 Sekunden pro Farbe)
6.) Langsamer Farbwechsel (Standard Farbtabelle, 40 Sekunden pro Farbe)
7.) „Blob“: Zufällig aufblendende Farben aus der Standard Farbtabelle
8.) „LSD“: Rasch überblendende, zufällige Farben aus der Standard Farbtabelle
9.) „Fire“: Simulation eines brennenden Feuers (Rot/Orange)
10.) „Flashes“: Zufällige Blitze über dunklem Blau (wirkt sehr gut bei mehreren
Modulen)
11.) „Bursts“: Zufällig blitzende Farben aus der Standard Farbtabelle
12.) Benutzerprogramm 1 (Kann per PC verändert werden, Voreinstellung:
Rasch wechselnde Farben)
13.) Benutzerprogramm 2 (Kann per PC verändert werden, Voreinstellung: Rot-
Grün-Blau)
14.) Benutzerprogramm 3 (Kann per PC verändert werden, Voreinstellung: Auf-
blendende Kombinationsfarben)
15.) Eine Festfarbe aus 20 fest voreingestellte Farben ausgewählt werden:
16 „Regenbogenfarben“ und 4 „Weiss-ähnliche Farben“.
Technische Daten:
???
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066

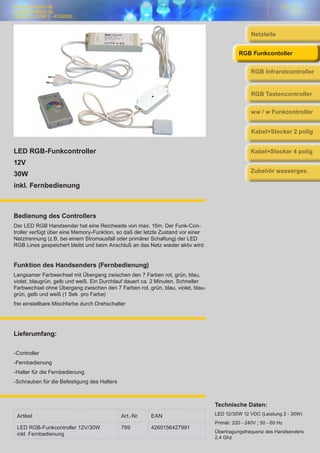

LED RGB-Funkcontroller
12V
30W
inkl. Fernbedienung
Bedienung des Controllers
Der LED RGB Handsender hat eine Reichweite von max. 15m. Der Funk-Con-
troller verfügt über eine Memory-Funktion, so daß der letzte Zustand vor einer
Netztrennung (z.B. bei einem Stromausfall oder primärer Schaltung) der LED
RGB Lines gespeichert bleibt und beim Anschluß an das Netz wieder aktiv wird.
Funktion des Handsenders (Fernbedienung)
Langsamer Farbwechsel mit Übergang zwischen den 7 Farben rot, grün, blau,
violet, blaugrün, gelb und weiß. Ein Durchlauf dauert ca. 2 Minuten. Schneller
Farbwechsel ohne Übergang zwischen den 7 Farben rot, grün, blau, violet, blau-
grün, gelb und weiß (1 Sek. pro Farbe)
frei einstellbare Mischfarbe durch Drehschalter
LED RGB-Funkcontroller 12V/30W
inkl. Fernbedienung
799 4260156427991
Technische Daten:
LED 12/30W 12 VDC (Leistung 2 - 30W)
Primär: 220 - 240V ; 50 - 60 Hz
Übertragungsfrequenz des Handsenders:
2,4 Ghz
Lieferumfang:
-Controller
-Fernbedienung
-Halter für die Fernbedienung
-Schrauben für die Befestigung des Halters
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Signal Amplifier RGB-Repeater
SC-AP-W-12/24
798 4260156427984
Anschlusskabel für RGB Repeater
Länge 2 m, 2 polig (STROM EINGANG)
männlich
846 4260156428462
Länge 2 m, 4 polig (RGB EINGANG)
männlich
847 4260156428479
Länge 2 m, 4 polig (RGB AUSGANG)
weiblich
848 4260156428486
Signal Amplifier RGB-Repeater SC-AP-W-12
Der LED Amplifier kann für alle RGB Ansteuerungen aus unserem Sortiment
verwendet werden. Er verstärkt das vom Controller empfangene Signal und gibt
dieses an die weiteren LED Einheiten.
Technische Daten:
Eingangsspannung: 12 V DC
Strom max.: 3x 5 A
Watt max. : 180 W
Betriebstemperatur: 20°C ~ 60°
Abmessungen (LxBxH): 187x64x24mm
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
IR RGB Controller
mit Infrarotfernbedienung
Dieser Controller eignet sich hervorragend für kleinere RGB Anwendungen.
Bitte berücksichtigen Sie bei Ihrer Planung, dass der Controller mit der Fernbe-
dienung Sichtkontakt (Infrarotbetrieb) haben muss.
Der Controller hat einen Infrarotempfänger. Das Kabel mit dem Infrarot Empfän-
ger ist ca. 15 cm lang. Sie können den Controller beim Einbau etwas verstecken
und nur das Kabel mit dem Infrarotempfänger heraus ragen lassen.
Die Fernbedienung hat eine Reichweite von bis zu 10 Meter.
Funktionen des Controllers und Fernbedienung
-16 vorprogrammierte Farben (die Farben sind auf der Fernbedienung abge-
bildet und werden per Tastendruck eingestellt)
-Dimmfunktion in 8 Helligkeitsstufen (Stufenweise)
-Tasten on/off zum Ein- und Ausschalten
-1. Programm für automatischen Farbwechsel (16 vorprogrammierten Farben
werden im Abstand von 0,5 Sekunden hintereinander dargestellt)
-2. Programm (16 vorprogrammierten Farben werden im Abstand von 0,5 Se-
kunden blitzend dargestellt)
-3. Programm (16 vorprogrammierten Farben werden mit Überblendeffekt inner-
halb von ca. 4 Sekunden dargestellt)
-4. Programm - die Farben rot, grün und blau werden hintereinander im Abstand
von ca. 0,3 Sekunden dargestellt
Eine Veränderung der Ablaufgeschwindigkeit der Programme ist nicht möglich.
Der Controller kann in jedem Programm gedimmt werden.
Technische Daten:
Spannung: 12 V
Strom max.: 2A / je Farbe
Größe: L62×W35×H23 mm
Kabellänge Anschlussleitung (vom Cont-
roller z. RGB Streifen): ca. 20 cm
DC-Buchse 2,5 x 5,5 mm für Stroman-
schluss (passend zu unserem Netzteil
und Steckernetzeil)
IR RGB Controller
724 4260156427243
Lieferumfang:
-Controller mit Infrarotempfänger
-Fernbedienung (inkl. Batterie)
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
IR RGB Controller mit Infrarotfernbedie-
nung und Verbindungsbox
905 4260156429056
IR RGB Controller
und Verbindungsbox
Lieferumfang:
-Controller mit Infrarotempfänger
-Fernbedienung (inkl. Batterie)
-Verbindungsbox mit 4 Ausgängen (passend zu RGB Anschlusskabel 4- polig
für RGB Streifen 2,5 Meter)
Technische Daten:
Spannung: 12 V
Strom max.: 2A / je Farbe
Größe: L62×W35×H23 mm
DC-Buchse 2,5 x 5,5 mm für Stroman-
schluss (passend zu unserem Netzteil
und Steckernetzeil)
RGB Funkcontoller
Zubehör wasserges.
Netzteile
Dieser Controller eignet sich hervorragend für kleinere RGB Anwendungen.
Bitte berücksichtigen Sie bei Ihrer Planung, dass der Controller mit der Fernbe-
dienung Sichtkontakt (Infrarotbetrieb) haben muss.
Der Controller hat einen Infrarotempfänger. Das Kabel mit dem Infrarot Empfän-
ger ist ca. 15 cm lang. Sie können den Controller beim Einbau etwas verstecken
und nur das Kabel mit dem Infrarotempfänger heraus ragen lassen.
Die Fernbedienung hat eine Reichweite von bis zu 10 Meter.
Funktionen des Controllers und Fernbedienung:
-16 vorprogrammierte Farben (die Farben sind auf der Fernbedienung abge-
bildet und werden per Tastendruck eingestellt)
-Dimmfunktion in 8 Helligkeitsstufen (Stufenweise)
-Tasten on/off zum Ein- und Ausschalten
-1. Programm für automatischen Farbwechsel (16 vorprogrammierten Farben
werden im Abstand von 0,5 Sekunden hintereinander dargestellt)
-2. Programm (16 vorprogrammierten Farben werden im Abstand von 0,5 Se-
kunden blitzend dargestellt)
-3. Programm (16 vorprogrammierten Farben werden mit Überblendeffekt inner-
halb von ca. 4 Sekunden dargestellt)
-4. Programm - die Farben rot, grün und blau werden hintereinander im Abstand
von ca. 0,3 Sekunden dargestellt
Eine Veränderung der Ablaufgeschwindigkeit der Programme ist nicht möglich.
Der Controller kann in jedem Programm gedimmt werden.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066

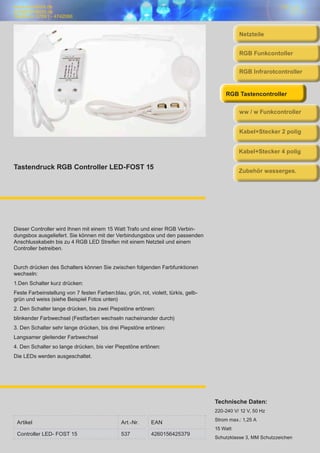

Tastendruck RGB Controller LED-FOST 15
Dieser Controller wird Ihnen mit einem 15 Watt Trafo und einer RGB Verbin-
dungsbox ausgeliefert. Sie können mit der Verbindungsbox und den passenden
Anschlusskabeln bis zu 4 RGB LED Streifen mit einem Netzteil und einem
Controller betreiben.
Durch drücken des Schalters können Sie zwischen folgenden Farbfunktionen
wechseln:
1.Den Schalter kurz drücken:
Feste Farbeinstellung von 7 festen Farben:blau, grün, rot, violett, türkis, gelb-
grün und weiss (siehe Beispiel Fotos unten)
2. Den Schalter lange drücken, bis zwei Piepstöne ertönen:
blinkender Farbwechsel (Festfarben wechseln nacheinander durch)
3. Den Schalter sehr lange drücken, bis drei Piepstöne ertönen:
Langsamer gleitender Farbwechsel
4. Den Schalter so lange drücken, bis vier Piepstöne ertönen:
Die LEDs werden ausgeschaltet.
Controller LED- FOST 15 537 4260156425379
Technische Daten:
220-240 V/ 12 V, 50 Hz
Strom max.: 1,25 A
15 Watt
Schutzklasse 3, MM Schutzzeichen
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
??

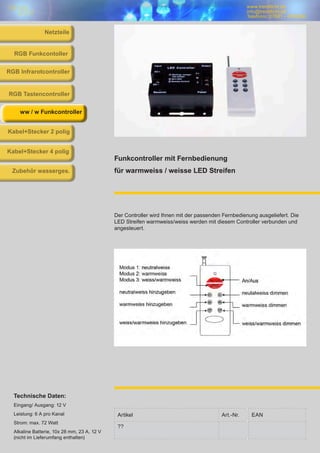

Funkcontroller mit Fernbedienung
für warmweiss / weisse LED Streifen
Der Controller wird Ihnen mit der passenden Fernbedienung ausgeliefert. Die
LED Streifen warmweiss/weiss werden mit diesem Controller verbunden und
angesteuert.
Technische Daten:
Eingang/ Ausgang: 12 V
Leistung: 6 A pro Kanal
Strom: max. 72 Watt
Alkaline Batterie, 10x 28 mm, 23 A, 12 V
(nicht im Lieferumfang enthalten)
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Anschlusskabel
2 polig
für einfarbige LED Streifen
Dieses Verbindungskabel ist passend für Ihre Verbindungsbox. Es ist zwei Me-
ter lang und kann einfach in die Verbindungsbox eingesteckt werden.
Anschlusskabel 2 Meter 496 4260156424969
Anschlusskabel 4 Meter 637 4260156426369
Technische Daten:
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Anschlussleitung LIYCY, 2 polig, rund,
Querschnitt: 0,5 qmm je Pol
841 4260156428417
Anschlussleitung LIYCY, 2 polig, rund,
Querschnitt 0,75 qmm je Pol
842 4260156428424
Abisolieren und Verzinnen
der geschirmten Kabel
909 4260156429094
Anschlussleitung geschirmt
2 polig
Meterware
Leitung mit farbig isolierten Adern, in Lagen verseilt ohne Farbwiederholung
nach DIN 47100, Mantel: PVC grau, Cu-Litze, blank, Abschirmung: Geflecht aus
Cu-Draht, verzinnt, optische Bedeckung ca. 85 %, Isolationswiderstand: min.
200 MOhm x km, Betriebstemperatur: –15 bis +70 °C.
Bei einer Bestellung von 5 Stück werden Ihnen 5 laufende Meter geliefert. (Max.
Länge: 10 laufende Meter.)
Technische Daten:
0,55 qmm:
Leiterwiderstand: max. 38,0 Ohm/
km, Nennstrom: max. 5,0 A, Betriebs-
kapazität: 120 nF/km, Prüfspannung:
2000 V, Betriebsspannung: max. 250
Veff.
0,75 qmm:
Leiterwiderstand: max. 26,0 Ohm/km,
Nennstrom: max. 10,0 A, Betriebs-
kapazität: 160 nF/km, Prüfspannung:
2000 V, Betriebsspannung: max. 350
Veff.
Zubehör wasserges.
RGB Funkcontoller
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Anschlusskabel für den Außenbereich
2 polig
Meterware
Bei einer Bestellung von 5 Stück werden Ihnen 5 laufende Meter geliefert. (Max.
Länge: 10 laufende Meter.)
Anschlusskabel für den Außenbereich,
2 polig, Meterware
808 4260156428080
Technische Daten:
Max. Strombelastbarkeit: 3 A
Temperaturbereich: -10 ° bis +70° C
Kabel Typ: rund PVC 2*0,34 mm
Kabelmantel: weiss
Farbe Ader: rot und schwarz
Durchmesser Kabel: 4,2 mm
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Stecker, 2polig, mit 15cm Kabel,
männlich
801 4260156428011

Stecker, 2polig, mit 15cm Kabel,
weiblich
802 4260156428028
Stecker, 2polig, mit 3 Meter Kabel,
weiblich
803 4260156428035
Stecker, 2polig, mit 3 Meter Kabel,
männlich
804 4260156428042
Anschlussstecker
2 polig
mit Kabel
Der männliche Hohlstecker passt in die Verbindungsbox.
Der weibliche Hohlstecker passt in das Netzteil mit ausgangsseitigem männli-
chen Hohlstecker.
Technische Daten:
Strom max.: 4 A
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Verbindungsbox
Diese Verbindungsbox dient zum Anschluss mehrere LED Streifen an ein Netz-
teil.
Achtung: nur für einfarbige LED Streifen geeignet nicht für RGB Streifen.
Passende steckbare Kabel: Anschlusskabel 2 polig für einfarbige LED Streifen.
In eine Verbindungsbox können bis zu 6 Anschlusskabel eingesteckt werden.
Verbindungsbox 495 4260156424952
Technische Daten:
Abmessungen (LxBxH): 4,5 x 3,5 x 1,7 cm
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Connector für einfarbige Streifen,
von Streifen zu Kabel
773 4260156427731

Connector für einfarbige Streifen
(FPC-Connector)
Schnelle Alternative zur herkömmlichen Lötstelle.
Nur für 8 mm breite LED Streifen.
Technische Daten:
Strom max.: 5 A
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066

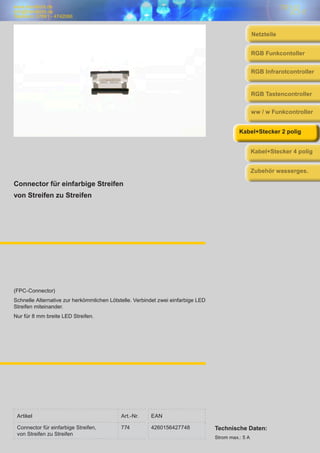

Connector für einfarbige Streifen
von Streifen zu Streifen
(FPC-Connector)
Schnelle Alternative zur herkömmlichen Lötstelle. Verbindet zwei einfarbige LED
Streifen miteinander.
Nur für 8 mm breite LED Streifen.
Connector für einfarbige Streifen,
774 4260156427748 Technische Daten:
Strom max.: 5 A
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Anschlusskabel für RGB Streifen
2 Meter
541 4260156425416

Anschlusskabel
4- polig
für RGB Streifen
2,5 Meter
Dieses Kabel ist ideal um RGB Farbwechsel LED Streifen an einen Controller
anzuschließen. Der Stecker des Kabels passt in Tastendruck Controller LED
Fost 15 und in den IR- RGB Controller mit Infrarotfernbedienung und Verbin-
dungsbox.
Technische Daten:
Flachbandkabel
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
4-polige RGB PVC-Steuerleitungen
geschirmt
Typ LiYCY per Meter
Dieses Kabel eignet sich hervorragend für RGB Anwendungen. Bei LED Instal-
lationen ist es wichtig die LEDs mit ausreichender Spannung zu versorgen (12
V). Der Spannungsabfall auf der Strecke vom Netzteil zum LED Streifen hängt
stark von der Beschaffenheit der Kabel und Leitungslänge der Kabel ab.
Leitung mit farbig isolierten Adern, in Lagen verseilt ohne Farbwiederholung
nach DIN 47100, Mantel: PVC grau, Cu-Litze, blank, Abschirmung: Geflecht aus
Cu-Draht, verzinnt, optische Bedeckung ca. 85 %, Isolationswiderstand: min.
200 MOhm x km, Betriebstemperatur: –15 bis +70 °C
Mit Hilfe der unten stehenden Formel können Sie die max. Kabellänge für Ihr
LED Projekt errechnen.
Gerne helfen wir Ihnen bei der Auswahl des richtigen Kabel für Ihr Projekt.
L= (8,4*A)/I
L=Leitungslänge
A=Querschnitt des Kabels
I=Strom des LED Streifen in Amper
Bsp.: Sie wollen 5 Meter RGB LED Streifen mit 300 RGB LEDs anschließen.
Verwendung eines Kabels mit 0,5 mm Querschnitt je Pol:
L=(8,4*0,5 (Kabelquerschnitt))/3 (Amper für 5 Meter RGB Streifen)
L=1,4 Meter (das verwendete Kabel mit 0,5 mm Querschnitt darf max. 1,4 Meter
lang sein)
4 polige RGB PVC Steuerleitung
0,5 mm
902 4260156429025
0,75 mm
903 4260156429032
1,5 mm
904 4260156429049
Abisolieren und Verzinnen der
Anschlusskabel
780 4260156427809
Technische Daten:
Nennstrom: max. 5,0 A, Betriebskapazi-
tät: 120 nF/km, Prüfspannung: 2000 V,
Betriebsspannung: max. 250 Veff.
Nennstrom: max. 10,0 A, Betriebskapa-
zität: 160 nF/km, Prüfspannung: 2000 V,
Betriebsspannung: max. 350 Veff.
Nennstrom: max. 20,0 A, Betriebskapa-
zität: 160 nF/km, Prüfspannung: 2000 V,
Betriebsspannung: 600 V
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Stecker RGB
4-polig
mit 15cm Kabel
Gut geeignet für RGB Steckverbindung zwischen zwei LED Streifen oder zwi-
schen LED Streifen und Controller.
Technische Daten:
Strom max.: 4 A
Stecker RGB, 4-polig, 15 cm, männlich 843 4260156428431
Stecker RGB, 4-polig, 15 cm, weiblich 844 4260156428448
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Connector für RGB Streifen
(FPC-Connector)
Schnelle Alternative zur herkömmlichen Lötstelle.
Connector RGB, von Streifen zu Kabel 775 4260156427755
Technische Daten:
Strom max.: 5 A
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Connector für RGB Streifen
Schnelle Alternative zur herkömmlichen Lötstelle. Verbindet zwei RGB LED
Streifen miteinander.
Technische Daten:
Strom max.: 5 A
Connector RGB, von Streifen zu Streifen 776 4260156427762
RGB Funkcontoller
Zubehör wasserges.
Netzteile

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Endkappen
für einfarbige wassergeschützte LED Streifen
2 Enkappen für den wassergeschützten flexiblen LED Streifen.
Eine Endkappe hat 2 Löcher, hier führen Sie die Anschlusskabel durch.
Die andere Endkappe hat keine Löcher und dient als Abschlusskappe für den
flexiblen LED Streifen.
Anschließend versiegeln Sie die beiden Endkappen mit Silikon Gel.
Endkappen für wassergeschützte
einfarbige LEDs
506 426015642506 Technische Daten:
Abmessungen (LxBxH): 11 x 3 mm.
Netzteile
RGB Funkcontoller
Zubehör wasserges.

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066

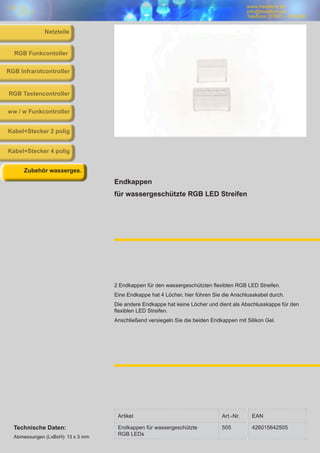

Endkappen
für wassergeschützte RGB LED Streifen
2 Endkappen für den wassergeschützten flexiblen RGB LED Streifen.
Eine Endkappe hat 4 Löcher, hier führen Sie die Anschlusskabel durch.
Die andere Endkappe hat keine Löcher und dient als Abschlusskappe für den
flexiblen LED Streifen.
Anschließend versiegeln Sie die beiden Endkappen mit Silikon Gel.
RGB Funkcontoller
Zubehör wasserges.
Netzteile
Endkappen für wassergeschützte
RGB LEDs
505 426015642505Technische Daten:
Abmessungen (LxBxH): 13 x 3 mm

www.trendlicht.de
info@trendlicht.de
Telefonnr.:07681 - 4742066
Silikon Gel
zum Abdichten von wassergeschützten LED Streifen
Mit diesem Silikon Gel werden die Endkappen mit dem wassergeschützten LED
Streifen versiegelt. Einfach das Gel in ausreichender Menge in die Endkappen
eindrücken und 24 Std. trocknen lassen.
Das Silikon Gel reicht Ihnen aus um mehrere wassergeschützte LED Streifen
abzudichten.
Netzteile
RGB Funkcontoller
Zubehör wasserges.
Silikon Gel 497 4260156424976

Katalog LED Zubehör

Weitere ähnliche Inhalte

Andere mochten auch

Katalog LED Zubehör
