Intelligente lichtlösung fur modern office
- 1.

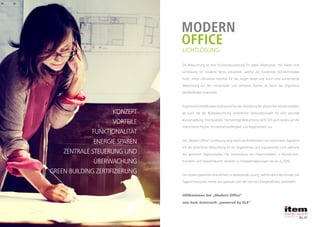

- 2. KONZEPT VORTEILE FUNKTIONALITÄT ENERGIE SPAREN ZENTRALE STEUERUNGUND ÜBERWACHUNG GREEN BUILDING ZERTIFIZIERUNG MODERN OFFICE LICHTLÖSUNG Die Beleuchtung ist eine Grundvoraussetzung für jeden Arbeitsplatz. Wir haben eine Lichtlösung für moderne Büros entwickelt, welche die modernste LED-Technologie nutzt, einen ultimativen Komfort für die Augen bietet und durch eine ausreichende Beleuchtung auf den horizontalen und vertikalen Flächen im Raum das allgemeine Wohlbefinden unterstützt. ErgonomischeMaßstäbensindsowohlbeiderGestaltungdesphysischenArbeitsumfeldes als auch bei der Bürobeleuchtung wesentliche Voraussetzungen für eine gesunde Büroumgebung. Eine qualitativ hochwertige Beleuchtung wirkt sich auch positiv auf die menschliche Psyche, Konzentrationsfähigkeit und Regeneration aus. Die „Modern Office“ Lichtlösung sorgt durch die Kombination von natürlichem Tageslicht mit der künstlichen Beleuchtung für ein angenehmes und inspirierendes Licht während des gesamten Tagesverlaufes. Die Verwendung von Präsenzmeldern in Büroräumen, Korridore und Treppenhäusern resultiert zu Energieeinsparungen von bis zu 50%. Das System präsentiert eine einfach zu bedienende Lösung, welche durch den Einsatz von Tageslichtsensoren immer das optimale Licht bei höchster Energieeffizienz bereitstellt. Willkommen bei „Modern Office“ von SLEWillkommen bei „Modern Office“ von item österreich „powered by SLE“

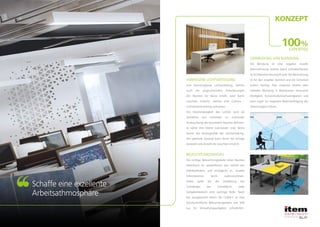

- 3. HOMOGENE LICHTVERTEILUNG Eine hervorragendeLichtverteilung, welche auch die anspruchsvollen Anforderungen der Normen für Büros erfüllt, wird durch Leuchten erreicht, welche eine Cosinus - Lichtstärkeverteilung aufweisen. Die Gleichmässigkeit des Lichtes wird als Verhältnis von minimaler zu maximaler Ausleuchtung des beurteilten Raumes definiert. Je näher ihre Werte zueinander sind, desto besser die Homogenität der Lichtverteilung. Der optimale Zustand kann durch die richtige Auswahl und Anzahl der Leuchten erreicht. BELEUCHTUNGSNIVEAU Die richtige Beleuchtungsstärke eines Raumes beeinflusst im wesentlichen das Gefühl des Wohlbefindens und ermöglicht es, visuelle Informationen leicht wahrzunehmen. Dabei spielt bei der Gestaltung des Lichtdesign der Schreibtisch oder Aufgabenbereich eine wichtige Rolle. Nach der europäischen Norm EN 12464-1 ist eine durchschnittliche Beleuchtungstärke von 500 Lux für Verwaltungsaufgaben erforderlich. VERMEIDUNG VON BLENDUNG Die Blendung ist eine negative visuelle Wahrnehmung, welche durch Lichtoberflächen im Sichtbereich verursacht wird. Die Minimierung ist für den visuellen Komfort und die Sicherheit extrem wichtig. Eine exzessive direkte oder indirekte Blendung in Büroräumen verursacht Müdigkeit, Konzentrationsschwierigkeiten und kann sogar zur negativen Beeinträchtigung des Sehvermögens führen. Schaffe eine exzellente Arbeitsathmosphäre KONZEPT 100% EXPERTISE

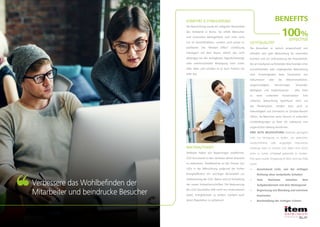

- 4. LICHTQUALITÄT Die Büroarbeit istoptisch anspruchsvoll und erfordert eine gute Beleuchtung für maximalen Komfort und zur Unterstützung der Produktivität. Die am häufigsten auftretenden Beschwerden einer unzureichenden oder ungeeigneten Beleuchtung sind: Schwierigkeiten beim Durchsehen von Dokumenten oder bei Bildschirmarbeiten, Augenmüdigkeit, Sehstörungen, Schwindel, Müdigkeit und Kopfschmerzen - alles führt zu einer schlechten Konzentration. Eine schlechte Beleuchtung beeinflusst nicht nur das Okularsystem, sondern kann auch zu Halssteifigkeit und Schmerzen im Schulter-Bereich führen, da Menschen beim Versuch in schlechten Lichtbedingungen zu lesen oft unbewusst eine ungeschickte Haltung einnehmen. EINE GUTE BELEUCHTUNG bedeutet genügend Licht zur Verfügung zu stellen, um gedruckte, handschriftliche oder angezeigte Dokumente eindeutig lesen zu können und dabei nicht durch einen zu hohen Lichtpegel geblendet zu werden. Eine gute visuelle Umgebung im Büro wird wie folgt erzielt: • Ausreichend Licht, von der richtigen Richtung ohne verdunkelte Schatten • Gute Kontraste zwischen dem Aufgabenbereich und dem Hintergrund • Begrenzung von Blendung und extremen Kontrasten • Bereitstellung der richtigen Lichtart Verbessere das Wohlbefinden der Mitarbeiter und beindrucke Besucher BENEFITS 100% EFFECTIVE KOMFORT & STIMULIERUNG Die Beleuchtung wurde ein integraler Bestandteil des Ambiente in Büros. Sie erfüllt Menschen und unterstützt dahingehend, vom Licht nicht nur im Geschäftsleben, sondern auch privat zu profitieren. Die “Modern Office” Lichtlösung interagiert mit dem Raum, dimmt das Licht abhängig von der verfügbaren Tagenlichtmenge oder vorherrschender Bewegung nach unten oder oben und schaltes es je nach Präsenz ein oder aus. NACHHALTIGKEIT Weltweit haben sich Regierungen verpflichtet, CO2-Emissionen in den nächsten Jahren drastisch zu reduzieren. Zweifelsohne ist der Einsatz von LEDs in der Beleuchtung aufgrund der hohen Energieeffizienz ein wichtiger Bestandteil zur Verbesserung der CO2- Bilanz und zur Einhaltung der neuen Umweltvorschriften. Die Reduzierung des CO2 Haushaltes hilft nicht nur Unternehmen dabei, Energiekosten zu senken, sondern auch deren Reputation zu verbessern.

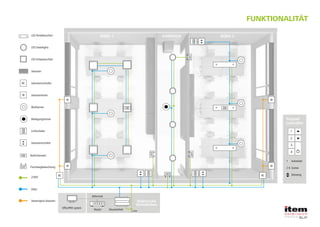

- 5. 230V BC 1 2 3 4 BCBC M M M M M EM EM EM EXIT EXIT EXIT EXIT EXIT FUNKTIONALITÄT BÜRO 1BÜRO 2KORRIDOR LED Downlights LED Pendelleuchten LED Einbauleuchten Jalousien Jalousiencontroller Jalousienmotor Multisensor Bewegungssensor Lichtschalter Keypad controller 1 Automatic 2-4 Scenes Dimming Jalousiensschalter 230V DALI Steuersignal Jalousien Steuereinheit Ethernet OfficePRO system Elektrische Verteilerbox Router Notlichtmodul Fluchtwegbeleuchtung

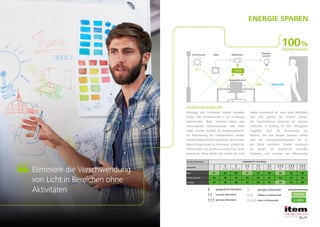

- 6. SYSTEMFUNKTIONALITÄT Abhängig vom Lichtdesignwerden entweder Einbau- oder Pendelleuchten in die Lichtlösung implementiert. Beide Varianten bieten eine hervorragende Gleichmässigkeit und einen hohen visuellen Komfort für Aufgabenbereiche. Zur Maximierung der Energieeffizienz werden zusätzlichMulti-Sensorenverwendet:Umunnötige Beleuchtungsstunden zu eliminieren, schaltet der Präsenzmelder das System automatisch ein, wenn jemand den Raum betritt und schaltet das Licht wieder automatisch ab, wenn keine Aktivitäten über eine gewisse Zeit erkannt werden. Der Tageslichtsensor balanciert die optimale Lichtstärke in Einklang mit dem verfügbaren Tageslicht. Auch die Ansteuerung von Aktoren, wie zum Beispiel Jalousien, erfolgt über das Lichmanagementsystem. Ein an der Wand montierter Schalter ermöglicht bei Bedarf ein zusätzliches manuelles Eingreifen und Justieren der Beleuchtung. Eliminiere die Verschwendung von Licht in Bereichen ohne Aktivitäten ENERGIE SPAREN 100% UNABHÄNGIG 26-50% 51-80% Büro Konferenzraum Korridor gelegentliche Aktivitäten geringe Lichtintensität normale Aktivitäten mittlere Lichtintensität grössere Aktivitäten hohe Lichtintensität Art der Steuerung KOMBINIERTE STEUERUNG Intensität ENERGIEEINSPARUNG 500 lx Taste 100 lx Dimmbar Leuchte Aufgabenbereich 400 lx Sonnenschein BEWEGUNGLICHT Multisensor

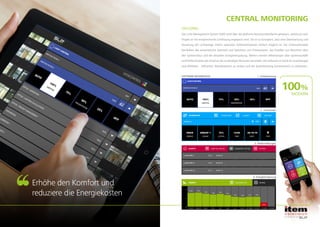

- 7. 100% CENTRAL MONITORING MODERN SOFTWARE BASISMODULE1. Lichtsteuerung 2. Lichtszenen 3. Fehlermeldungen 4. Energieeinsparung OFFICEPRO Das Licht-Management-System (LMS) wird über die grafische Benutzeroberfläche gesteuert, welche je nach Projekt an die entsprechende Lichtlösung angepasst wird. Sie ist so konzipiert, dass eine Überwachung und Steuerung der Lichtanlage mittels seperaten Softwaremodulen einfach möglich ist. Die Schlüsselmodule beinhalten das automatische Sammeln und Speichern von Prozessdaten, das Erstellen von Berichten über den Systemstatus und der aktuellen Energieeinsparung. Weiters werden Mitteilungen über Systemausfälle und Fehlfunktionen per Email an die zuständigen Personen versendet. Die Software ist somit ein zuverlässiges und effektives Hilfsmittel, Betriebskosten zu senken und die Systemleistung kontinuierlich zu verbessern. Erhöhe den Komfort und reduziere die Energiekosten

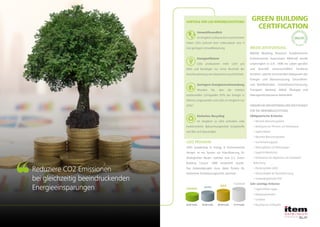

- 8. VORTEILE DER LEDBÜROBELEUCHTUNG Umweltfreundlich ImVergleichzuklassischenLeuchtmitteln haben LEDs aufrund ihrer Lebensdauer eine 4 mal geringere Umweltbelastung Energieeffizient LEDs produzieren mehr Licht pro Watt und benötigen nur einen Bruchteil der Anschlussleistung von klassischen Leuchtmitteln. Geringere Energieverschwendung Wussten Sie, dass die meisten traditionellen Lichtquellen 95% der Energie in Wärme umgewanden und LEDs im Vergleich nur 20%? Einfaches Recycling Im Vergleich zu LEDs enthalten viele herkömmliche Beleuchtungsmittel Schadstoffe wie Blei und Quecksilber. LEED PROGRAM LEED (Leadership in Energy & Environmental Design) ist ein System zur Klassifizierung für ökologischen Bauen, welches vom U.S. Green Building Council 1998 entwickelt wurde. Das Gebäudeprojekt muss dabei Punkte für bestimmte Zertifizierungsstufen sammeln. BREEM ZERTIFIZIERUNG BREEM (Building Research Establishments Environmental Assessment Method) wurde ursprünglich in U.K. 1990 ins Leben gerufen und beurteilt wissenschaftlich fundierte Kriterien, welche verschienden Kategorien wie Energie- und Wassernutzung, Gesundheit- und Wohlbefinden, Umweltverschmutzung, Transport, Material, Abfall, Ökologie und Managementprozesse behandeln. HIERARCHIEDERKRITERIENUNDWICHTIGKEIT FÜR DIE INNENBELEUCHTUNG Obligatorische Kriterien • Minimale Beleuchtungsstärke • Beseitigung von Flimmern und Stroboskopie • Tageslichtfaktor • Maximale Beleuchtungsstärke • Leuchtenwirkungsgrad • Wartungsfaktor und Wartungsplan • Tageslicht-Blendschutz • Kombination von allgemeiner und individueller Beleuchtung • Blendungsfaktor (UGR) • Gleichmäßigkeit der Raumbeleuchtung • Farbwiedergabeindex (CRI) Sehr wichtige Kriterien • Tageslichtfaktor tippen • Bewegungssensoren • Lichtfarbe • Recycling von Lichtquellen GREEN BUILDING CERTIFICATION Reduziere CO2 Emissionen bei gleichzeitig beeindruckenden Energieeinsparungen CERTIFIED 40-49 Punkte 50-69 Punkte 60-69 Punkte 70-79 Punkte SILVER GOLD PLATINUM
- 9. item österreich handelgmbh Fuchsengutstrasse 7a 4030 Linz Österreich T +43 (0) 732 90330 0 F +43 (0) 732 90330 410 email contact : info@item.at website : http://www.item-beleuchtung.at
