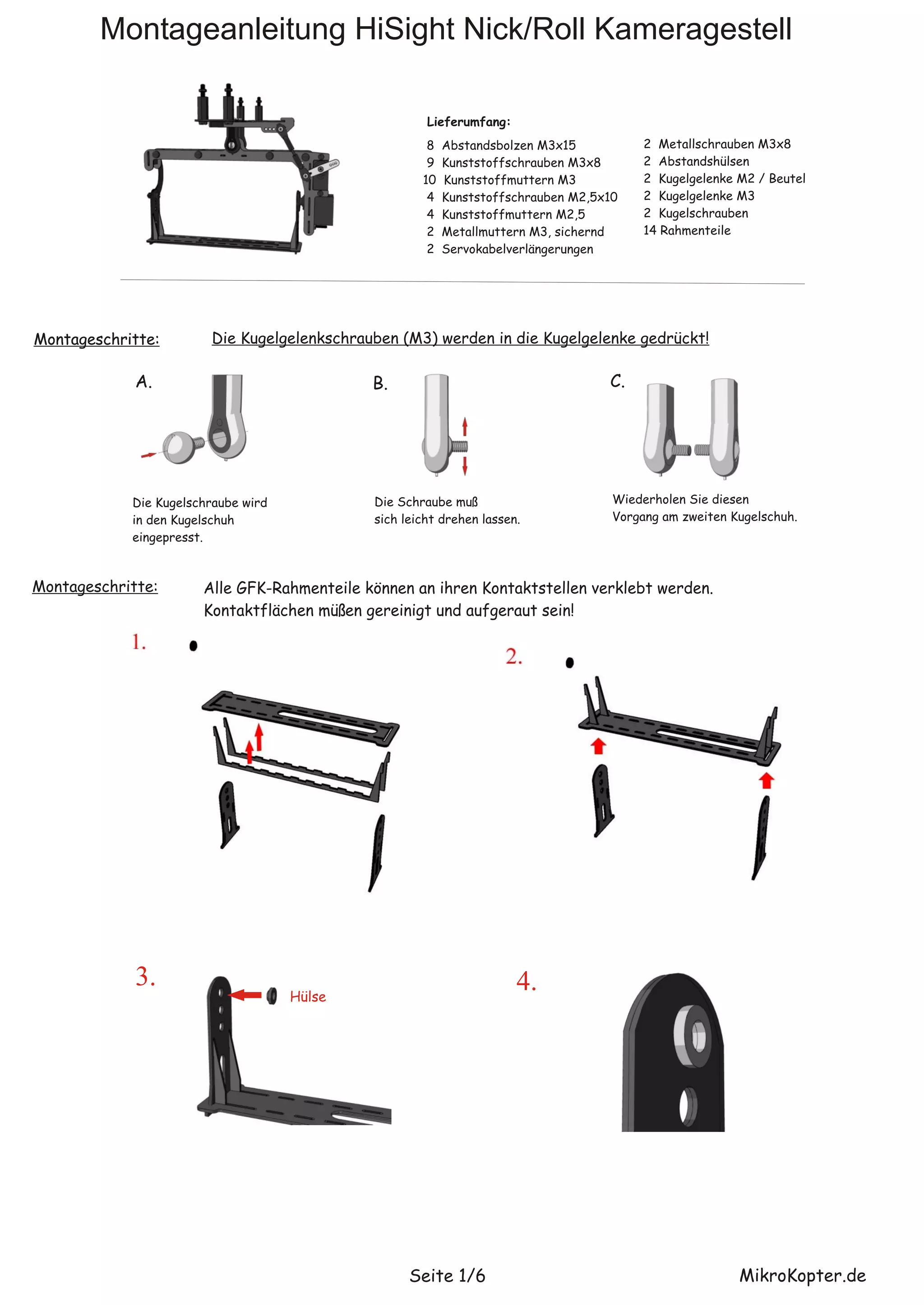

1. Montageanleitung HiSight Nick/Roll Kameragestell
Lieferumfang:
8 Abstandsbolzen M3x15 2 Metallschrauben M3x8
9 Kunststoffschrauben M3x8 2 Abstandshülsen
10 Kunststoffmuttern M3 2 Kugelgelenke M2 / Beutel
4 Kunststoffschrauben M2,5x10 2 Kugelgelenke M3
4 Kunststoffmuttern M2,5 2 Kugelschrauben
2 Metallmuttern M3, sichernd 14 Rahmenteile
2 Servokabelverlängerungen
Montageschritte: Die Kugelgelenkschrauben (M3) werden in die Kugelgelenke gedrückt!
A. B. C.
Die Kugelschraube wird Die Schraube muß Wiederholen Sie diesen
in den Kugelschuh sich leicht drehen lassen. Vorgang am zweiten Kugelschuh.
eingepresst.
Montageschritte: Alle GFK-Rahmenteile können an ihren Kontaktstellen verklebt werden.
Kontaktflächen müßen gereinigt und aufgeraut sein!
3. 4.
Hülse
Seite 1/6 MikroKopter.de

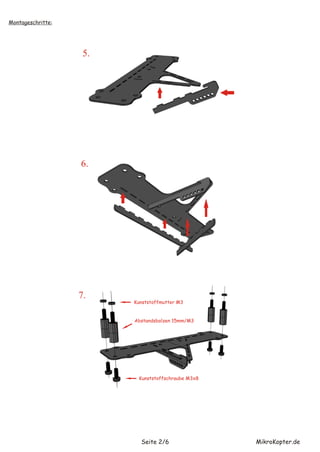

2. Montageschritte:
5.
6.
7.
Kunststoffmutter M3
Abstandsbolzen 15mm/M3
Kunststoffschraube M3x8
Seite 2/6 MikroKopter.de

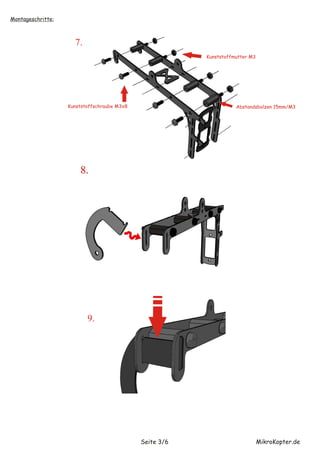

3. Montageschritte:
7.
Kunststoffmutter M3
Kunststoffschraube M3x8 Abstandsbolzen 15mm/M3
9.
Seite 3/6 MikroKopter.de

4. Montageschritte:
10.
Hülse
11.
Kunststoffmutter M2.5
Kunststoffschraube M2.5x10
Die oberste Kunststoffschraube vom untersten Servo
muß direkt nach der Montage gekürzt werden!
Metall-Stopmutter M3
12.
Seite 4/6 MikroKopter.de

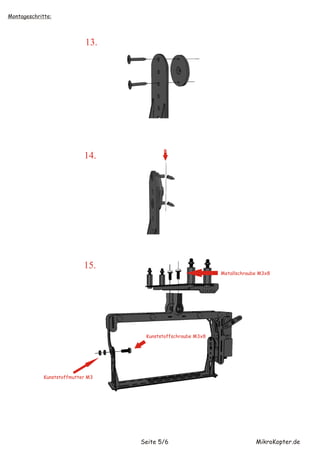

5. Montageschritte:
13.
14.
15.
Metallschraube M3x8
Kunststoffschraube M3x8
Kunststoffmutter M3
Seite 5/6 MikroKopter.de

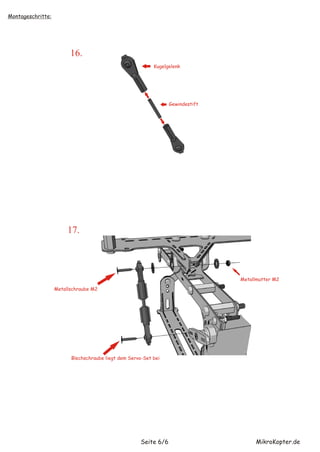

6. Montageschritte:
16.
Kugelgelenk
Gewindestift
17.
Metallmutter M2
Metallschraube M2
Blechschraube liegt dem Servo-Set bei
Seite 6/6 MikroKopter.de

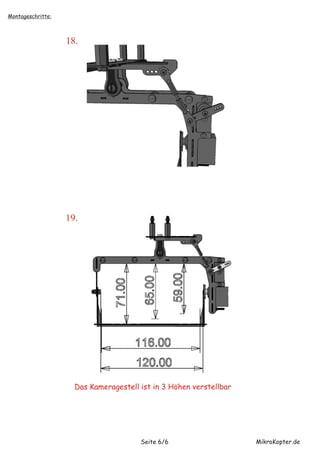

7. Montageschritte:
18.
19.
Das Kameragestell ist in 3 Höhen verstellbar
