Graphviz
Graph Visualization Software für die
DOT Auszeichnungssprache

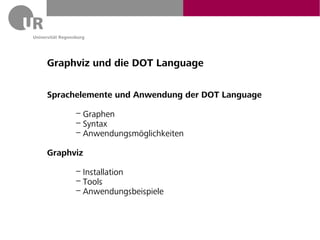

Graphviz und die DOT Language

Sprachelemente und Anwendung der DOT Language

      – Graphen
       – Syntax
        – Anwendungsmöglichkeiten

Graphviz

      – Installation
       – Tools
        – Anwendungsbeispiele
DOT Language
DOT is a plain text graph description language. It is a simple
 way of describing graphs that both humans and computer
                      programs can use.
     [wikipedia:http://en.wikipedia.org/wiki/DOT_language]

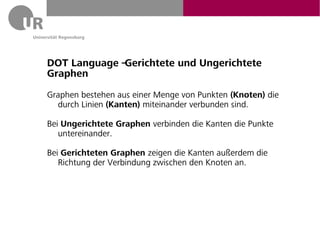

DOT Language – Gerichtete und Ungerichtete
Graphen
Graphen bestehen aus einer Menge von Punkten (Knoten) die
  durch Linien (Kanten) miteinander verbunden sind.

Bei Ungerichtete Graphen verbinden die Kanten die Punkte
   untereinander.

Bei Gerichteten Graphen zeigen die Kanten außerdem die
   Richtung der Verbindung zwischen den Knoten an.

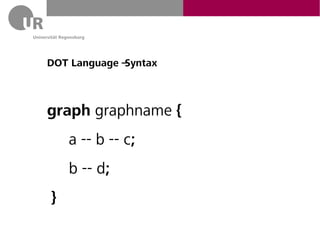

DOT Language – Syntax



graph graphname {
    a -- b -- c;
    b -- d;
}

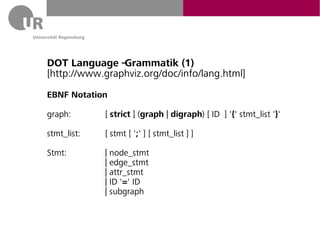

DOT Language – Grammatik (1)
[http://www.graphviz.org/doc/info/lang.html]
EBNF Notation

graph:       [ strict ] (graph | digraph) [ ID ] '{' stmt_list '}'

stmt_list:   [ stmt [ ';' ] [ stmt_list ] ]

Stmt:        | node_stmt
             | edge_stmt
             | attr_stmt
             | ID '=' ID
             | subgraph
DOT Language – Grammatik (2)
[http://www.graphviz.org/doc/info/lang.html]

attr_stmt:   (graph | node | edge) attr_list

attr_list:   '[' [ a_list ] ']' [ attr_list ]

a_list:      ID [ '=' ID ] [ ',' ] [ a_list ]

edge_stmt:   (node_id | subgraph) edgeRHS [ attr_list ]

EdgeRHS:     edgeop (node_id | subgraph) [ edgeRHS ]

node_stmt:   node_id [ attr_list ]

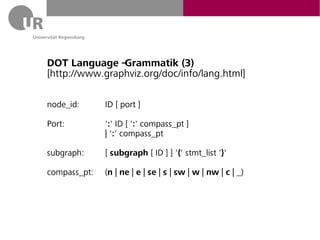

DOT Language – Grammatik (3)
[http://www.graphviz.org/doc/info/lang.html]

node_id:      ID [ port ]

Port:         ':' ID [ ':' compass_pt ]
              | ':' compass_pt

subgraph:     [ subgraph [ ID ] ] '{' stmt_list '}'

compass_pt:   (n | ne | e | se | s | sw | w | nw | c | _)

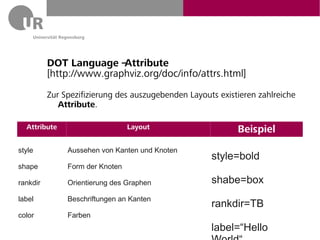

DOT Language – Attribute
          [http://www.graphviz.org/doc/info/attrs.html]
          Zur Spezifizierung des auszugebenden Layouts existieren zahlreiche
             Attribute.

  Attribute                      Layout                     Beispiel
style          Aussehen von Kanten und Knoten
                                                     style=bold
shape          Form der Knoten

rankdir        Orientierung des Graphen              shabe=box
label          Beschriftungen an Kanten
                                                     rankdir=TB
color          Farben
                                                     label=“Hello

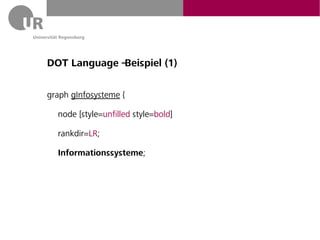

DOT Language – Beispiel (1)

graph gInfosysteme {

  node [style=unfilled style=bold]

  rankdir=LR;

  Informationssysteme;

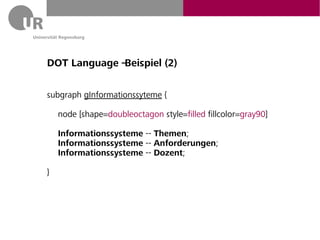

DOT Language – Beispiel (2)

subgraph gInformationssyteme {

    node [shape=doubleoctagon style=filled fillcolor=gray90]

    Informationssysteme -- Themen;
    Informationssysteme -- Anforderungen;
    Informationssysteme -- Dozent;

}

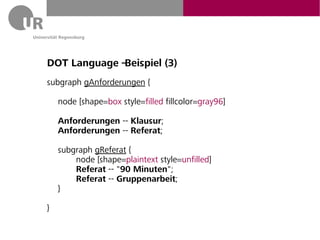

DOT Language – Beispiel (3)
subgraph gAnforderungen {

    node [shape=box style=filled fillcolor=gray96]

    Anforderungen -- Klausur;
    Anforderungen -- Referat;

    subgraph gReferat {
        node [shape=plaintext style=unfilled]
        Referat -- "90 Minuten";
        Referat -- Gruppenarbeit;
    }

}

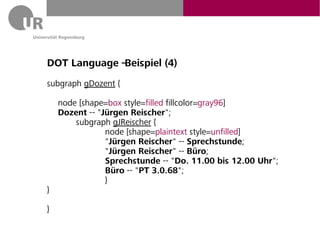

DOT Language – Beispiel (4)
subgraph gDozent {

    node [shape=box style=filled fillcolor=gray96]
    Dozent -- "Jürgen Reischer";
        subgraph gJReischer {
                node [shape=plaintext style=unfilled]
                "Jürgen Reischer" -- Sprechstunde;
                "Jürgen Reischer" -- Büro;
                Sprechstunde -- "Do. 11.00 bis 12.00 Uhr";
                Büro -- "PT 3.0.68";
                }
}

}
DOT Language – Beispiel (5)

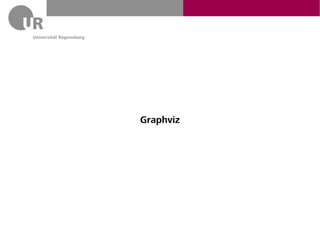

Graphviz

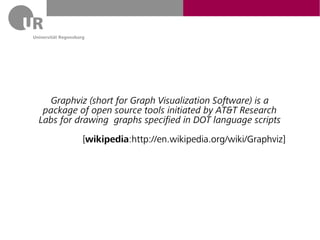

Graphviz (short for Graph Visualization Software) is a
 package of open source tools initiated by AT&T Research
Labs for drawing graphs specified in DOT language scripts
          [wikipedia:http://en.wikipedia.org/wiki/Graphviz]

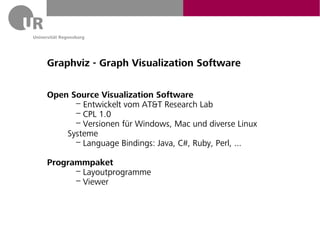

Graphviz - Graph Visualization Software

Open Source Visualization Software
      – Entwickelt vom AT&T Research Lab
       – CPL 1.0
        – Versionen für Windows, Mac und diverse Linux
    Systeme
         – Language Bindings: Java, C#, Ruby, Perl, ...

Programmpaket
      – Layoutprogramme
       – Viewer

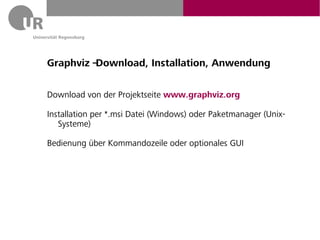

Graphviz – Download, Installation, Anwendung

Download von der Projektseite www.graphviz.org

Installation per *.msi Datei (Windows) oder Paketmanager (Unix-
   Systeme)

Bedienung über Kommandozeile oder optionales GUI

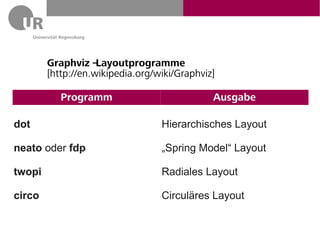

Graphviz – Layoutprogramme
        [http://en.wikipedia.org/wiki/Graphviz]

           Programm                           Ausgabe

dot                               Hierarchisches Layout

neato oder fdp                    „Spring Model“ Layout

twopi                             Radiales Layout

circo                             Circuläres Layout

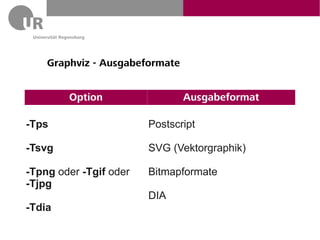

Graphviz - Ausgabeformate


        Option                  Ausgabeformat

-Tps                    Postscript

-Tsvg                   SVG (Vektorgraphik)

-Tpng oder -Tgif oder   Bitmapformate
-Tjpg
                        DIA
-Tdia

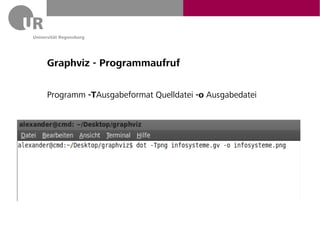

Graphviz - Programmaufruf

Programm -TAusgabeformat Quelldatei -o Ausgabedatei

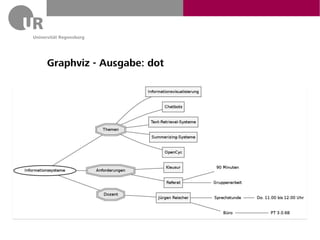

Graphviz - Ausgabe: dot

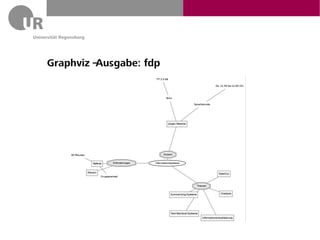

Graphviz – Ausgabe: fdp
Graphviz – Ausgabe: circo

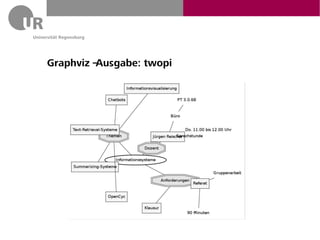

Graphviz – Ausgabe: twopi

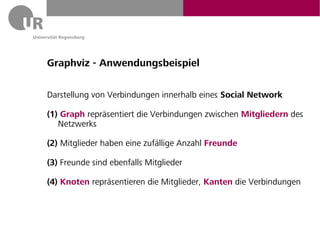

Graphviz - Anwendungsbeispiel

Darstellung von Verbindungen innerhalb eines Social Network

(1) Graph repräsentiert die Verbindungen zwischen Mitgliedern des
   Netzwerks

(2) Mitglieder haben eine zufällige Anzahl Freunde

(3) Freunde sind ebenfalls Mitglieder

(4) Knoten repräsentieren die Mitglieder, Kanten die Verbindungen

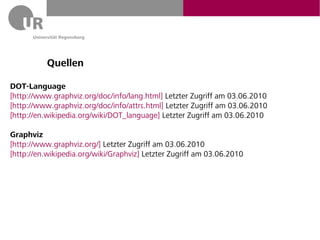

Quellen

DOT-Language
[http://www.graphviz.org/doc/info/lang.html] Letzter Zugriff am 03.06.2010
[http://www.graphviz.org/doc/info/attrs.html] Letzter Zugriff am 03.06.2010
[http://en.wikipedia.org/wiki/DOT_language] Letzter Zugriff am 03.06.2010

Graphviz
[http://www.graphviz.org/] Letzter Zugriff am 03.06.2010
[http://en.wikipedia.org/wiki/Graphviz] Letzter Zugriff am 03.06.2010
