ISO - Außenklemmhalter und Bohrstangen
mit Stahl und HM-Schaft
ISO – External tool holders and Boring bars
with steel and carbide shank
Klemmhalter Außen- und Innenbearbeitung | External and Internal Tool Holders
Klemmsysteme | Clamping systems C - D - M - P - S

Mit Sitz in Kaiserslautern-Deutschland haben wir uns auf die
Entwicklung, Herstellung und den Vertrieb von Präzisionswerk-
zeugen aus ultraharten Schneidstoffen wie CVD-D (CVD-Dickfilm
Diamant), PKD (Polykristalliner Diamant) und CBN (Kubisches
Bornitrid) spezialisiert und national so wie international erfolg-
reich am Markt etabliert.
Um diese ultraharten Schneidstoffe wie PKD, CBN und den
CVD-Dickfilm Diamant auf Präzisionwerkzeugen wirtschaftlich
bearbeiten zu können haben wir schon früh erkannt, dass wir uns
von der alten Produktionstechnologie „Schleifen“ hin zu neuen
Technologien wie der „Lasertechnologie“ weiterentwickeln
müssen.
Ultraharte Hochleistungsschneidstoffe haben eine Schlüssel-
funktion in der spanenden Fertigung.
Präzisionswerkzeuge aus ultraharten Schneidstoffen sind sehr
erklärungsbedürftige Produkte. Der wirtschaftliche Einsatz der
Schneidstoffe ist nur sichergestellt, wenn der Zerspanungspro-
zess und der Schneidstoff aufeinander abgestimmt sind.
Genau hier setzt Diamond Tooling Systems GmbH an, „Unse-
re Kernkompetenz sind Präzisionswerkzeuge aus ultrahar-
ten Schneidstoffen“. Diese Hightech-Werkzeuge müssen zum
Zerspanungsprozess mit Anwendungstechnikern genau abge-
stimmt werden, nur so ist es möglich, das optimale Potenzial
auszuschöpfen.
Mit mehr als 25 Jahren Optimierungserfahrung in der verar-
beitenden Industrie sehen wir hier unsere Stärke! Während der
laufenden Produktion stehen wir Ihnen mit unseren erfahrenen
Anwendungstechnikern beratend zur Seite. Diese enge Zusam-
menarbeit und das gegenseitige Vertrauen ist die Basis unseres
Erfolges.
Located in Kaiserslautern, Germany we are specialized in the
development, production and sales of precision tools made from
ultra-hard cutting materials such as CVD-D (CVD, thick film di-
amond), PCD (polycrystalline diamond) and CBN (cubic boron
nitride). We have successfully established these in national and
international markets.
In order to economically process these ultra-hard cutting materi-
als such as PCD, CBN and CVD thick film diamond onto precision
tools we noticed at an early stage that we should move on from the
older manufacturing technologies such as grinding and advance
to newer technologies such as laser technology.
Ultra-hard high-performance cutting materials now have a key
function and place in the metal cutting industry and production.
Precision tools from ultra-hard cutting materials are products
which require a more depth of explanation. The economical usage
of these materials provides a guarantee when the cutting process
and cutting materials are fully aligned. This is where “Diamond
Tooling Systems GmbH” comes into the picture. We provide these
precision tools made from such ultra-hard cutting materials.
These high-tech tools require together with an experienced appli-
cation engineer a need to be aligned with the cutting process in
order to exploit their optimal potential. Our strengths lie in having
more than 25 years of optimization experience within the produ
cing industry. During the initial stages of running production, we
will be by your side offering a professional consultation service
along with our experienced application engineers. This side by side
cooperation based on mutual trust is the keystone of our success.
Frankfurt
am Main
Stuttgart
Karlsruhe
Saarbrücken
Kaiserslautern
Mannheim
Koblenz
Mainz
Wiesbaden
Kaiserslautern
Diamond Tooling Systems GmbH Inhalt Klemmhalter Außenbearbeitung | content External tool holders
Inhalt Klemmhalter Innenbearbeitung | content Internal tool holders
Klemmsysteme
Clamping systems��4
ISO Codes Drehen Außen
ISO Codes External Turning��5
SCLCR/L für WSP | for inserts CC.. ��6
DCLNR/L für WSP | for inserts CN.. ��8
SDJCR/L für WSP | for inserts DC.. ��10
SDNCN für WSP | for inserts DC.. ��12
DDJNR/L für WSP | for inserts DN.. ��14
DDNNN für WSP | for inserts DN.. ��16
SDJXR/L für WSP | for inserts DX.. ��18
SDNXN für WSP | for inserts DX.. ��18
SELPR/L für WSP | for inserts EP.. ��20
SEXPN für WSP | for inserts EP.. ��22
SOXDR/L für WSP | for inserts OD.. ��24
SRGCR/L für WSP | for inserts RC.. ��26
SRDCN für WSP | for inserts RC.. ��28
CRSBR/L für WSP | for inserts RB.. ��30
CRDBN für WSP | for inserts RB.. ��32
CRSNR/L für WSP | for inserts RN.. ��34
CRDNN für WSP | for inserts RN.. ��36
SSDCN für WSP | for inserts SC.. ��38
DSBNR/L für WSP | for inserts SN.. ��40
DSDNN für WSP | for inserts SN.. ��42
CSSNR/L für WSP | for inserts SN.. ��44
CSDNN für WSP | for inserts SN.. ��44
STGCR/L für WSP | for inserts TC.. ��46
MTJNR/L für WSP | for inserts TN.. ��48
MTENN für WSP | for inserts TN.. ��48
SVJBR/L für WSP | for inserts VB.. ��50
SVVBN für WSP | for inserts VB.. ��52
SVHCR/L für WSP | for inserts VC.. ��54
SVJCR/L für WSP | for inserts VC.. ��56
SVVCN für WSP | for inserts VC.. ��58
MVJNR/L für WSP | for inserts VN.. ��60
MVVNN für WSP | for inserts VN.. ��60
SVJXR/L für WSP | for inserts VX.. ��62
SVNXN für WSP | for inserts VX.. ��62
SWLCR/L für WSP | for inserts WC.. ��64
DWLNR/L für WSP | for inserts WN.. ��66
MWLNR/L für WSP | for inserts WN.. ��68
Klemmsysteme
Clamping systems��70
ISO Codes Drehen Innen
ISO Codes Internal Turning��71
A..SCLCR/L für WSP | for inserts CC.. ��72
E..SCLCR/L für WSP | for inserts CC.. ��74
E..SCLDR/L für WSP | for inserts CD.. ��76

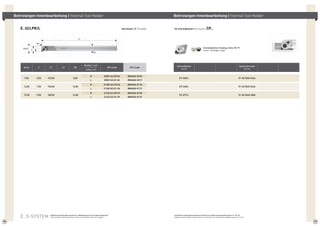

E..SCLPR/L für WSP | for inserts CP.. ��78
A..PCLNR/L für WSP | for inserts CN.. ��80
A..SDQCR/L für WSP | for inserts DC.. ��82
E..SDQCR/L für WSP | for inserts DC.. �� 82 / 84
A..SDUCR/L für WSP | for inserts DC.. ��86
E..SDUCR/L für WSP | for inserts DC.. ��86
E..SELPR/L für WSP | for inserts EP.. ��88
E..SRLCR/L für WSP | for inserts RC.. ��90
E..STXPR/L für WSP | for inserts TP.. ��92
E..SVXCR/L 5° für WSP | for inserts VC.. ��92
E..SVXCR/L 113° für WSP | for inserts VC.. ��94
E..SVLCR/L für WSP | for inserts VC.. ��94
E..SVVCR/L für WSP | for inserts VC.. ��96
E..SVLXR/L 95° EX für WSP | for inserts VC.. ��96
E..SVQCR/L für WSP | for inserts VC.. ��98
E..SWUCR/L für WSP | for inserts WC.. Z3 ��98
A..SWUCR/L für WSP | for inserts WC.. FullFace ��100
E..SWUCR/L für WSP | for inserts WC.. FullFace��102
2 3

Außenbearbeitung Drehen | External Turning Code KeyAuswahl des Klemmsystems | Selecting the clamping systems
Klemm System | Clamping System D RW 25L 25N M 08D
C D M P S
Wendeschneidplatte Freiwinkel | Insert Clearance Angle
A B C D E F G N P
3° 5° 7° 15° 20° 25° 30° 0° 11°
D R 25L 25N M 08W N
Wendeschneidplatte Grundform | Insert Shape
RC
80°
W
80°
V
35°
T
60°
S
90°
K
55°
D
55°
D R 25L 25N M 08WW
E
75°
SchneidekantenlängeWSPGrundforminmm|CuttingEdgeLenghtmm
C E K R S T V W
D R 25L 25N M 08W 08
D
Anstellwinkel Halter | Approach Angle
F
R
A
L
K
V
J
U
H
T
G
S
E
Q
B
N
D R 25L 25N M 08W L
D
P
90°
95°
90°
75°
75°
63°
90°
45°
45°
117,5°
107,5°
60°
60°
107,5°
93°
93°
75°
72,5°
Werkzeug Gesamtlänge L in mm | Tool Lenght L mm
L
A = 32
B = 40
C = 50
D = 60
F = 80
H = 100
K = 125
L = 140
M = 150
N = 160
P = 170
Q = 180
R = 200
S = 250
T = 300
U = 350
V = 400
W = 450
Y = 500
X = Special
D R 25L 25N M 08W M
Vorschubrichtung | Hand of Tool D R 25L 25N M 08W R
L N R
Schaft Höhe H in mm
Shank Height H mm
D R 25L 25N M 08W 25
8 = 08 16 = 16 25 = 25
H
Schaft Breite B in mm
Shank With B mm
D R 25L 25N M 08W 25
8 = 08 16 = 16 25 = 25
B
Spannhebel Klemmung
Top clamping
Ausgelegt für den Einsatz von ultraharten
Schneidstoffen: CVD / PKD / CBN
Designed for the use of ultra hard cutting
materials: CVD / PCD / CBN
Doppel Klemmsystem
(Spann u. Kniehebel)
Top and hole clamping
Kniehebel Spannung
Lever clamping
Doppel Klemmsystem
(Spannhebel u. Schraube)
Screw and top clamping
Doppel Pratzenklemmung
Wedge clamping
Schrauben Klemmsystem
Screw clamping
C
M
D
M
P
S
4 5

SCLCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 12,00 10,00
R SCLCR 1010E 06 KL7060-0010
CC..0602.. 01-KL9060-0210
L SCLCL 1010E 06 KL7060-0011
12,00 x 12,00 80,00 16,00 12,00
R SCLCR 1212F 09 KL7060-0012
CC..09T3.. 01-KL9060-0210
L SCLCL 1212F 09 KL7060-0013
16,00 x 16,00 100,00 20,00 16,00
R SCLCR 1616H 09 KL7060-0014
CC..09T3.. 01-KL9060-0200 01-KL9060-0205 01-KL9060-0210
L SCLCL 1616H 09 KL7060-0015
20,00 x 20,00 125,00 25,00 20,00
R SCLCR 2020K 09 KL7060-0016
CC..09T3.. 01-KL9060-0200 01-KL9060-0205 01-KL9060-0210
L SCLCL 2020K 09 KL7060-0017
125,00 25,00 20,00
R SCLCR 2020K 12 KL7060-0022
CC..1204.. 01-KL9060-0201 01-KL9060-0206 01-KL9060-0211
L SCLCL 2020K 12 KL7060-0023
25,00 x 25,00 150,00 32,00 25,00
R SCLCR 2525M 12 KL7060-0024
CC..1204.. 01-KL9060-0201 01-KL9060-0206 01-KL9060-0211
L SCLCL 2525M 12 KL7060-0025
für Schneidplatten | for inserts CC..
F
B x H
95°
95°
L
6 7
Klemmhalter Außenbearbeitung | External Tool Holder Klemmhalter Außenbearbeitung | External Tool Holder
S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
Picture shows right hand version. Pictures may differ from the original
Schneidplatten-Katalog, Seite 10 – 15
insert catalogue, page
Schneidplatten-Katalog, Seite 10 / 11
PCD
PKD CVD
CBN
Spannschlüssel / Drehmomentschlüssel auf Anfrage erhältlich
Wrench / torque wrench available on request

DCLNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Feder
Spring
Schraube
Screw
20,00 x 20,00 125,00 25,00 20,00
R DCLNR 2020K 12 KL7060-0040
CN..1204.. 01-KL9060-0215 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0235
L DCLNL 2020K 12 KL7060-0041
25,00 x 25,00 150,00 32,00 25,00
R DCLNR 2525M 12 KL7060-0042
CN..1204.. 01-KL9060-0215 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0235
L DCLNL 2525M 12 KL7060-0043
für Schneidplatten | for inserts CN..
F
B x H
95°
95°
L
8 9
D-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
Schneidplatten-Katalog, Seite 17
PCD
PKD CVD
CBN

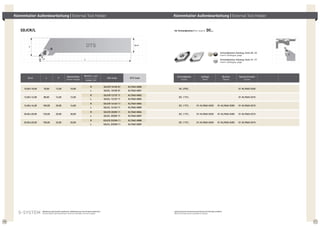

SDJCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 12,00 10,00
R SDJCR 1010E 07 KL7060-0080
DC..0702.. 01-KL9060-0260
L SDJCL 1010E 07 KL7060-0081
12,00 x 12,00 80,00 16,00 12,00
R SDJCR 1212F 11 KL7060-0082
DC..11T3.. 01-KL9060-0210
L SDJCL 1212F 11 KL7060-0083
16,00 x 16,00 100,00 20,00 16,00
R SDJCR 1616H 11 KL7060-0084
DC..11T3.. 01-KL9060-0255 01-KL9060-0205 01-KL9060-0210
L SDJCL 1616H 11 KL7060-0085
20,00 x 20,00 125,00 25,00 20,00
R SDJCR 2020K 11 KL7060-0086
DC..11T3.. 01-KL9060-0255 01-KL9060-0205 01-KL9060-0210
L SDJCL 2020K 11 KL7060-0087
25,00 x 25,00 150,00 32,00 25,00
R SDJCR 2525M 11 KL7060-0088
DC..11T3.. 01-KL9060-0255 01-KL9060-0205 01-KL9060-0210
L SDJCL 2525M 11 KL7060-0089
für Schneidplatten | for inserts DC..
F
B x H
93° L
10 11
PCD
PKD CVD
CBN

SDNCN
B x H L F
Spitzenhöhe
center height
Neutral ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 6,00 12,00 N SDNCN 1010E 07 KL7060-0100 DC..0702.. 01-KL9060-0260
12,00 x 12,00 80,00 6,00 12,00 N SDNCN 1212F 11 KL7060-0101 DC..11T3.. 01-KL9060-0210
16,00 x 16,00 100,00 8,00 16,00 N SDNCN 1616H 11 KL7060-0102 DC..11T3.. 01-KL9060-0255 01-KL9060-0205 01-KL9060-0210
20,00 x 20,00 125,00 10,00 20,00 N SDNCN 2020K 11 KL7060-0103 DC..11T3.. 01-KL9060-0255 01-KL9060-0205 01-KL9060-0210
25,00 x 25,00 150,00 12,50 25,00 N SDNCN 2525M 11 KL7060-0104 DC..11T3.. 01-KL9060-0255 01-KL9060-0205 01-KL9060-0210
F
B x H
62,5°
L
12 13
S-SYSTEM Abbildung kann vom Original abweichen
Pictures may differ from the original
PCD
PKD CVD
CBN

DDJNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Feder
Spring
Schraube
Screw
20,00 x 20,00 125,00 25,00 20,00
R DDJNR 2020K 1504 KL7060-0124
DN..1504.. 01-KL9060-0266 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0295
L DDJNL 2020K 1504 KL7060-0125
125,00 25,00 20,00
R DDJNR 2020K 1506 KL7060-0128
DN..1506.. 01-KL9060-0270 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0295
L DDJNL 2020K 1506 KL7060-0129
25,00 x 25,00 150,00 32,00 25,00
R DDJNR 2525M 1504 KL7060-0126
DN..1504.. 01-KL9060-0266 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0295
L DDJNL 2525M 1504 KL7060-0127
150,00 32,00 25,00
R DDJNR 2525M 1506 KL7060-0130
DN..1506.. 01-KL9060-0270 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0295
L DDJNL 2525M 1506 KL7060-0131
für Schneidplatten | for inserts DN..
F
B x H
93° L
14 15
PCD
PKD CVD
CBN

DDNNN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Feder
Spring
Schraube
Screw
20,00 x 20,00 125,00 10,00 20,00 N DDNNN 2020K 1506 KL7060-0142 DN..1506.. 01-KL9060-0270 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0295
25,00 x 25,00 150,00 12,50 25,00 N DDNNN 2525M 1506 KL7060-0143 DN..1506.. 01-KL9060-0270 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0295
für Schneidplatten | for inserts DN..
F
B x H
62,5°
L
16 17
D-SYSTEM Abbildung kann vom Original abweichen
PCD
PKD CVD
CBN

SDJXR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
20,00 x 20,00 125,00 25,00 20,00
R SDJXR 2020K 11 KL7060-1086
DX..11T3.. 01-KL9060-2210
L SDJXL 2020K 11 KL7060-1087
SDNXN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Spannschraube
Screw
20,00 x 20,00 125,00 10,00 20,00 N SDNXN 2020K 11 KL7060-1103 DX..11T3.. 01-KL9060-2210
für Schneidplatten | for inserts DX..
für Schneidplatten | for inserts DX..
Weitere Sonderwerkzeuge
gerne auf Anfrage
Special tools on request
info@diamond-toolingsystems.comF
B x H
62,5°
L
F
B x H
93° L
18 19
S-SYSTEM
Abbildung zeigt Ausführung Rechts | Picture shows right hand version
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN
Abbildung kann vom Original abweichen

SELPR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
8,00 x 8,00 60,00 10,00 8,00
R SELPR 0808D 05 KL7060-1150
EP..0502.. 01-KL9060-1150
L SELPL 0808D 05 KL7060-1151
10,00 x 10,00 70,00 12,00 10,00
R SELPR 1010E 05 KL7060-1152
EP..0502.. 01-KL9060-1150
L SELPL 1010E 05 KL7060-1153
12,00 x 12,00 80,00 16,00 12,00
R SELPR 1212F 05 KL7060-1154
EP..0502.. 01-KL9060-1150
L SELPL 1212F 05 KL7060-1155
für Schneidplatten | for inserts EP..
F
B x H
97,5° L
20 21
PCD
PKD CVD
CBN

SEXPN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Spannschraube
Screw
8,00 x 8,00 125,00 4,00 8,00 N SEXPN 0808K 05 KL7060-1170 EP..0502.. 01-KL9060-1150
10,00 x 10,00 150,00 5,00 10,00 N SEXPN 1010M 05 KL7060-1171 EP..0502.. 01-KL9060-1150
12,00 x 12,00 150,00 6,00 12,00 N SEXPN 1212M 05 KL7060-1172 EP..0502.. 01-KL9060-1150
F
B x H
52,5°
L
22 23
PCD
PKD CVD
CBN

SOXDR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
20,00 x 20,00 140,00 23,00 20,00
R SOXDR 2020K 05 KL7060-0174
OD..05T3.. 01-KL9060-0210
L SOXDL 2020K 05 KL7060-0175
25,00 x 25,00 140,00 28,00 25,00
R SOXDR 2525L 05 KL7060-0176
OD..05T3.. 01-KL9060-0210
L SOXDL 2525L 05 KL7060-0177
für Schneidplatten | for inserts OD..
F B x H
L
24 25
PCD
PKD CVD
CBN

SRGCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 12,00 10,00
R SRGCR 1010E 06 KL7060-0180
RC..0602.. 01-KL9060-0260
L SRGCL 1010E 06 KL7060-0181
20,00 x 20,00 125,00 25,00 20,00
R SRGCR 2020K 06 KL7060-0182
RC..0602.. 01-KL9060-0260
L SRGCL 2020K 06 KL7060-0183
125,00 25,00 20,00
R SRGCR 2020K 08 KL7060-0186
RC..0803.. 01-KL9060-0310
L SRGCL 2020K 08 KL7060-0187
125,00 25,00 20,00
R SRGCR 2020K 1003 KL7060-0188
RC..1003.. 01-KL9060-0205 01-KL9060-0210
L SRGCL 2020K 1003 KL7060-0189
25,00 x 25,00 150,00 32,00 25,00
R SRGCR 2525M 10T3 KL7060-0190
RC..10T3.. 01-KL9060-0315 01-KL9060-0205 01-KL9060-0210
L SRGCL 2525M 10T3 KL7060-0191
150,00 32,00 25,00
R SRGCR 2525M 1204 KL7060-0192
RC..1204.. 01-KL9060-0320 01-KL9060-0205 01-KL9060-0210
L SRGCL 2525M 1204 KL7060-0193
für Schneidplatten | for inserts RC..
F
B x H
L
26 27
PCD
PKD CVD
CBN

SRDCN
B x H L L1 F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 10,00 5,00 10,00 N SRDCN 1010E 06 KL7060-0200 RC..0602.. 01-KL9060-0260
16,00 x 16,00 100,00 12,00 8,00 12,00 N SRDCN 1616H 06 KL7060-0202 RC..0602.. 01-KL9060-0260
100,00 16,00 8,00 16,00 N SRDCN 1616H 08 KL7060-0204 RC..0803.. 01-KL9060-0310
20,00 x 20,00 125,00 12,00 10,00 20,00 N SRDCN 2020K 06 KL7060-0205 RC..0602.. 01-KL9060-0260
125,00 16,00 10,00 20,00 N SRDCN 2020K 08 KL7060-0206 RC..0803.. 01-KL9060-0310
25,00 x 25,00 150,00 20,00 12,50 25,00 N SRDCN 2525M 1003 KL7060-0208 RC..1003.. 01-KL9060-0205 01-KL9060-0210
150,00 20,00 12,50 25,00 N SRDCN 2525M 10T3 KL7060-0209 RC..10T3.. 01-KL9060-0315 01-KL9060-0205 01-KL9060-0210
150,00 25,00 12,50 25,00 N SRDCN 2525M 1204 KL7060-0212 RC..1204.. 01-KL9060-0320 01-KL9060-0205 01-KL9060-0210
F
B x H
L
L1
28 29
PCD
PKD CVD
CBN

CRSBR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Druckplatte
Clamp
Schraube
Screw
Spannelement
Clamp
20,00 x 20,00 125,00 25,00 20,00
R CRSBR 2020K 0602 KL7060-1220
RB..0602.. 01-KL9060-1220 01-KL9060-1221
L CRSBL 2020K 0602 KL7060-1221
125,00 25,00 20,00
R CRSBR 2020K 0803 KL7060-1224
RB..0803.. 01-KL9060-1220 01-KL9060-1221
L CRSBL 2020K 0803 KL7060-1225
25,00 x 25,00 150,00 32,00 25,00
R CRSBR 2525M 1003 KL7060-1226
RB..1003.. 01-KL9060-1227
L CRSBL 2525M 1003 KL7060-1227
150,00 32,00 25,00
R CRSBR 2525M 1203 KL7060-1228
RB..1203.. 01-KL9060-1228
L CRSBL 2525M 1203 KL7060-1229
für Schneidplatten | for inserts RB..
F
B x H
L
30 31
C-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
PCD
PKD CVD
CBN

CRDBN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Druckplatte
Clamp
Schraube
Screw
Spannelement
Clamp
20,00 x 20,00 125,00 10,00 20,00 N CRDBN 2020K 0602 KL7060-1235 RB..0602.. 01-KL9060-1220 01-KL9060-1221
125,00 10,00 20,00 N CRDBN 2020K 0803 KL7060-1237 RB..0803.. 01-KL9060-1220 01-KL9060-1221
25,00 x 25,00 150,00 12,50 25,00 N CRDBN 2525M 1003 KL7060-1239 RB..1003.. 01-KL9060-1227
150,00 12,50 25,00 N CRDBN 2525M 1203 KL7060-1240 RB..1203.. 01-KL9060-1228
für Schneidplatten | for inserts RB..
F
B x H
L
32 33
C-SYSTEM Abbildung kann vom Original abweichen
PCD
PKD CVD
CBN

CRSNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Druckplatte
Clamp
Auflage
Shim
Schraube
Screw
Spannelement
Clamp
20,00 x 20,00 125,00 25,00 20,00
R CRSNR 2020K 0603 KL7060-0220
RN..0603.. 01-KL9060-0350
L CRSNL 2020K 0603 KL7060-0221
125,00 25,00 20,00
R CRSNR 2020K 0604 KL7060-0222
RN..0604.. 01-KL9060-0350
L CRSNL 2020K 0604 KL7060-0223
25,00 x 25,00 150,00 32,00 25,00
R CRSNR 2525M 0903 KL7060-0224
RN..0903.. 01-KL9060-0325 01-KL9060-0336 01-KL9060-0345 01-KL9060-0355
L CRSNL 2525M 0903 KL7060-0225
150,00 32,00 25,00
R CRSNR 2525M 0904 KL7060-0226
RN..0904.. 01-KL9060-0325 01-KL9060-0336 01-KL9060-0345 01-KL9060-0355
L CRSNL 2525M 0904 KL7060-0227
150,00 32,00 25,00
R CRSNR 2525M 1203 KL7060-0228
RN..1203.. 01-KL9060-0330 01-KL9060-0341 01-KL9060-0345 01-KL9060-0360
L CRSNL 2525M 1203 KL7060-0229
150,00 32,00 25,00
R CRSNR 2525M 1204 KL7060-0230
RN..1204.. 01-KL9060-0330 01-KL9060-0341 01-KL9060-0345 01-KL9060-0360
L CRSNL 2525M 1204 KL7060-0231
für Schneidplatten | for inserts RN..
F
B x H
L
34 35
C-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
CBN

CRDNN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Druckplatte
Clamp
Auflage
Shim
Schraube
Screw
Spannelement
Clamp
20,00 x 20,00 125,00 10,00 20,00 N CRDNN 2020K 0603 KL7060-0235 RN ..0603.. 01-KL9060-0350
125,00 10,00 20,00 N CRDNN 2020K 0604 KL7060-0236 RN..0604.. 01-KL9060-0350
25,00 x 25,00 150,00 12,50 25,00 N CRDNN 2525M 0903 KL7060-0237 RN..0903.. 01-KL9060-0325 01-KL9060-0336 01-KL9060-0345 01-KL9060-0355
150,00 12,50 25,00 N CRDNN 2525M 0904 KL7060-0238 RN..0904.. 01-KL9060-0325 01-KL9060-0336 01-KL9060-0345 01-KL9060-0355
für Schneidplatten | for inserts RN..
F
B x H
L
36 37
C-SYSTEM Abbildung kann vom Original abweichen
CBN

SSDCN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
12,00 x 12,00 80,00 6,00 12,00 N SSDCN 1212F 09 KL7060-0280 SC..09T3.. 01-KL9060-0210
16,00 x 16,00 100,00 8,00 16,00 N SSDCN 1616H 09 KL7060-0281 SC..09T3.. 01-KL9060-0210
20,00 x 20,00 125,00 10,00 20,00 N SSDCN 2020K 09 KL7060-0282 SC..09T3.. 01-KL9060-0365 01-KL9060-0205 01-KL9060-0210
125,00 10,00 20,00 N SSDCN 2020K 12 KL7060-0283 SC..1204.. 01-KL9060-0366 01-KL9060-0206 01-KL9060-0211
25,00 x 25,00 150,00 12,50 25,00 N SSDCN 2525M 12 KL7060-0284 SC..1204.. 01-KL9060-0366 01-KL9060-0206 01-KL9060-0211
für Schneidplatten | for inserts SC..
F
B x H
L
45°
38 39
S-SYSTEM
PCD
PKD CVD
CBN

DSBNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Feder
Spring
Schraube
Screw
20,00 x 20,00 125,00 17,00 20,00
R DSBNR 2020K 12 KL7060-0300
SNGA 1204.. 01-KL9060-0370 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0235
L DSBNL 2020K 12 KL7060-0301
25,00 x 25,00 150,00 22,00 25,00
R DSBNR 2525M 12 KL7060-0302
SNGA 1204.. 01-KL9060-0370 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0235
L DSBNL 2525M 12 KL7060-0303
für Schneidplatten | for inserts SNGA..
F
B x H
L75°
40 41
CBN

DSDNN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Feder
Spring
Schraube
Screw
20,00 x 20,00 125,00 10,00 20,00 N DSDNN 2020K 12 KL7060-0310 SNGA 1204.. 01-KL9060-0370 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0235
25,00 x 25,00 150,00 12,50 25,00 N DSDNN 2525M 12 KL7060-0311 SNGA 1204.. 01-KL9060-0370 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0235
für Schneidplatten | for inserts SNGA..
F
B x H
L
45°
42 43
D-SYSTEM Abbildung kann vom Original abweichen
CBN

CSSNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Druckplatte
Clamp
Auflage
Shim
Schraube
Screw
Spannelement
Clamp
25,00 x 25,00 150,00 32,00 25,00
R CSSNR 2525M 09 KL7060-0330
SNGN 0903.. 01-KL9060-0375 01-KL9060-0380 01-KL9060-0385 01-KL9060-0390
L CSSNL 2525M 09 KL7060-0331
150,00 32,00 25,00
R CSSNR 2525M 12 KL7060-0332
SNGN 1204.. 01-KL9060-0376 01-KL9060-0381 01-KL9060-0386 01-KL9060-0391
L CSSNL 2525M 12 KL7060-0333
für Schneidplatten | for inserts SNGN..
CSDNN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Druckplatte
Clamp
Auflage
Shim
Schraube
Screw
Spannelement
Clamp
25,00 x 25,00 150,00 12,50 25,00 N CSDNN 2525M 09 KL7060-0340 SNGN 0903.. 01-KL9060-0375 01-KL9060-0380 01-KL9060-0385 01-KL9060-0390
150,00 12,50 25,00 N CSDNN 2525M 12 KL7060-0341 SNGN 1204.. 01-KL9060-0376 01-KL9060-0381 01-KL9060-0386 01-KL9060-0391
für Schneidplatten | for inserts SNGN..
F
B x H
L
45°
F
B x H
L
45°
44 45
C-SYSTEM
CBN
CBN

STGCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
16,00 x 16,00 100,00 20,00 16,00
R STGCR 1616H 09 KL7060-0350
TC..0902.. 01-KL9060-0400
L STGCL 1616H 09 KL7060-0351
100,00 20,00 16,00
R STGCR 1616H 11 KL7060-0352
TC..1102.. 01-KL9060-0260
L STGCL 1616H 11 KL7060-0353
100,00 20,00 16,00
R STGCR 1616H 16 KL7060-0354
TC..16T3.. 01-KL9060-0395 01-KL9060-0205 01-KL9060-0210
L STGCL 1616H 16 KL7060-0355
20,00 x 20,00 125,00 25,00 20,00
R STGCR 2020K 16 KL7060-0356
TC..16T3.. 01-KL9060-0395 01-KL9060-0205 01-KL9060-0210
L STGCL 2020K 16 KL7060-0357
25,00 x 25,00 150,00 32,00 25,00
R STGCR 2525M 16 KL7060-0358
TC..16T3.. 01-KL9060-0395 01-KL9060-0205 01-KL9060-0210
L STGCL 2525M 16 KL7060-0359
für Schneidplatten | for inserts TC..
90°
F
B x H
L
46 47
PCD
PKD CVD
CBN

MTJNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Stift
Shim Pin
20,00 x 20,00 125,00 25,00 20,00
R MTJNR 2020K 16 KL7060-0382
TN..1604.. 01-KL9060-0405 01-KL9060-0410 01-KL9060-0225 01-KL9060-0415
L MTJNL 2020K 16 KL7060-0383
25,00 x 25,00 150,00 32,00 25,00
R MTJNR 2525M 16 KL7060-0384
TN..1604.. 01-KL9060-0405 01-KL9060-0410 01-KL9060-0225 01-KL9060-0415
L MTJNL 2525M 16 KL7060-0385
für Schneidplatten | for inserts TN..
MTENN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Stift
Shim Pin
20,00 x 20,00 125,00 10,00 20,00 N MTENN 2020K 16 KL7060-0390 TN..1604.. 01-KL9060-0405 01-KL9060-0410 01-KL9060-0225 01-KL9060-0415
25,00 x 25,00 150,00 12,50 25,00 N MTENN 2525M 16 KL7060-0391 TN..1604.. 01-KL9060-0405 01-KL9060-0410 01-KL9060-0225 01-KL9060-0415
für Schneidplatten | for inserts TN..
F
B x H
93° L
F
B x H
60°
L
48 49
M-SYSTEM
CBN
CBN

SVJBR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
12,00 x 12,00 80,00 16,00 12,00
R SVJBR 1212F 11 KL7060-0400
VB..1102.. 01-KL9060-0260
L SVJBL 1212F 11 KL7060-0401
16,00 x 16,00 100,00 20,00 16,00
R SVJBR 1616H 11 KL7060-0402
VB..1102.. 01-KL9060-0260
L SVJBL 1616H 11 KL7060-0403
20,00 x 20,00 125,00 25,00 20,00
R SVJBR 2020K 11 KL7060-0404
VB..1102.. 01-KL9060-0260
L SVJBL 2020K 11 KL7060-0405
125,00 25,00 20,00
R SVJBR 2020K 16 KL7060-0406
VB..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
L SVJBL 2020K 16 KL7060-0407
25,00 x 25,00 150,00 32,00 25,00
R SVJBR 2525M 16 KL7060-0408
VB..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
L SVJBL 2525M 16 KL7060-0409
für Schneidplatten | for inserts VB..
F
B x H
93° L
50 51
PCD
PKD CVD
CBN

SVVBN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
12,00 x 12,00 80,00 6,00 12,00 N SVVBN 1212F 11 KL7060-0415 VB..1102.. 01-KL9060-0260
16,00 x 16,00 100,00 8,00 16,00 N SVVBN 1616H 11 KL7060-0416 VB..1102.. 01-KL9060-0260
20,00 x 20,00 125,00 10,00 20,00 N SVVBN 2020K 11 KL7060-0417 VB..1102.. 01-KL9060-0260
125,00 10,00 20,00 N SVVBN 2020K 16 KL7060-0418 VB..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
25,00 x 25,00 150,00 12,50 25,00 N SVVBN 2525M 16 KL7060-0419 VB..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
für Schneidplatten | for inserts VB..
F
B x H
L
72,5°
52 53
PCD
PKD CVD
CBN

SVHCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 12,00 10,00
R SVHCR 1010E 07 KL7060-0430
VC..0702.. 01-KL9060-0425
L SVHCL 1010E 07 KL7060-0431
20,00 x 20,00 125,00 25,00 20,00
R SVHCR 2020K 11 KL7060-0440
VC..1103.. 01-KL9060-0260
L SVHCL 2020K 11 KL7060-0441
125,00 25,00 20,00
R SVHCR 2020K 16 KL7060-0442
VC..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
L SVHCL 2020K 16 KL7060-0443
25,00 x 25,00 150,00 32,00 25,00
R SVHCR 2525M 16 KL7060-0444
VC..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
L SVHCL 2525M 16 KL7060-0445
für Schneidplatten | for inserts VC..
F
B x H
107,5° L
54 55
PCD
PKD CVD
CBN

SVJCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 12,00 10,00
R SVJCR 1010E 07 KL7060-0460
VC..0702.. 01-KL9060-0425
L SVJCL 1010E 07 KL7060-0461
12,00 x 12,00 80,00 16,00 12,00
R SVJCR 1212F 11 KL7060-0462
VC..1103.. 01-KL9060-0260
L SVJCL 1212F 11 KL7060-0463
16,00 x 16,00 100,00 20,00 16,00
R SVJCR 1616H 11 KL7060-0464
VC..1103.. 01-KL9060-0260
L SVJCL 1616H 11 KL7060-0465
20,00 x 20,00 125,00 25,00 20,00
R SVJCR 2020K 11 KL7060-0466
VC..1103.. 01-KL9060-0260
L SVJCL 2020K 11 KL7060-0467
125,00 25,00 20,00
R SVJCR 2020K 16 KL7060-0468
VC..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
L SVJCL 2020K 16 KL7060-0469
25,00 x 25,00 150,00 32,00 25,00
R SVJCR 2525M 16 KL7060-0470
VC..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
L SVJCL 2525M 16 KL7060-0471
F
B x H
93° L
56 57
PCD
PKD CVD
CBN

SVVCN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Buchse
Sleeve
Spannschraube
Screw
10,00 x 10,00 70,00 5,00 10,00 N SVVCN 1010E 07 KL7060-0475 VC..0702.. 01-KL9060-0425
12,00 x 12,00 80,00 6,00 12,00 N SVVCN 1212F 11 KL7060-0476 VC..1103.. 01-KL9060-0260
16,00 x 16,00 100,00 8,00 16,00 N SVVCN 1616H 11 KL7060-0477 VC..1103.. 01-KL9060-0260
20,00 x 20,00 125,00 10,00 20,00 N SVVCN 2020K 11 KL7060-0478 VC..1103.. 01-KL9060-0260
125,00 10,00 20,00 N SVVCN 2020K 16 KL7060-0479 VC..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
25,00 x 25,00 150,00 12,50 25,00 N SVVCN 2525M 16 KL7060-0480 VC..1604.. 01-KL9060-0420 01-KL9060-0205 01-KL9060-0210
F
B x H
L
72,5°
58 59
PCD
PKD CVD
CBN

MVJNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Hebel
Clamp
Stift
Shim Pin
Schraube
Clamp screw
20,00 x 20,00 125,00 25,00 20,00
R MVJNR 2020K 16 KL7060-0500
VN..1604.. 01-KL9060-1430 01-KL9060-1435 01-KL9060-1440 01-KL9060-1445
L MVJNL 2020K 16 KL7060-0501
25,00 x 25,00 150,00 32,00 25,00
R MVJNR 2525M 16 KL7060-0502
VN..1604.. 01-KL9060-1430 01-KL9060-1435 01-KL9060-1440 01-KL9060-1445
L MVJNL 2525M 16 KL7060-0503
für Schneidplatten | for inserts VN..
MVVNN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Auflage
Shim
Hebel
Clamp
Stift
Shim Pin
Schraube
Clamp screw
20,00 x 20,00 125,00 10,00 20,00 N MVVNN 2020K 16 KL7060-0510 VN..1604.. 01-KL9060-1430 01-KL9060-1435 01-KL9060-1440 01-KL9060-1445
25,00 x 25,00 150,00 12,50 25,00 N MVVNN 2525M 16 KL7060-0511 VN..1604.. 01-KL9060-1430 01-KL9060-1435 01-KL9060-1440 01-KL9060-1445
für Schneidplatten | for inserts VN..
F
B x H
93° L
F
B x H
L
72,5°
60 61
M-SYSTEM
CBN
CBN

SVJXR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
20,00 x 20,00 125,00 25,00 20,00
R SVJXR 2020K 16 KL7060-1468
VX..1604.. 01-KL9060-2210
L SVJXL 2020K 16 KL7060-1469
für Schneidplatten | for inserts VX..
SVVXN
B x H L F
Spitzenhöhe
center height
Schneidplatte
Insert
Spannschraube
Screw
20,00 x 20,00 125,00 10,00 20,00 N SVVXN 2020K 16 KL7060-1479 VX..1604.. 01-KL9060-2210
für Schneidplatten | for inserts VX..
Weitere Sonderwerkzeuge
gerne auf Anfrage
Special tools on request
info@diamond-toolingsystems.com
F
B x H
93° L
F
B x H
L
72,5°
62 63
S-SYSTEM
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN

SWLCR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
10,00 x 10,00 70,00 12,00 10,00
R SWLCR 1010F 02 KL7060-0530
WC..0201.. 01-KL9060-0445
L SWLCL 1010F 02 KL7060-0531
70,00 12,00 10,00
R SWLCR 1010F 02 KL7060-0530-N*
WC..0201.. 01-KL9060-0445N* *nur für CVD-WSP | only for CVD inserts
L SWLCL 1010F 02 KL7060-0531-N*
70,00 12,00 10,00
R SWLCR 1010F 04 KL7060-0532
WC..0402.. 01-KL9060-0446
L SWLCL 1010F 04 KL7060-0533
16,00 x 16,00 100,00 20,00 16,00
R SWLCR 1616H 02 KL7060-0534
WC..0201.. 01-KL9060-0445
L SWLCL 1616H 02 KL7060-0535
100,00 20,00 16,00
R SWLCR 1616H 02 KL7060-0534-N*
WC..0201.. 01-KL9060-0445N* *nur für CVD-WSP | only for CVD inserts
L SWLCL 1616H 02 KL7060-0535-N*
100,00 20,00 16,00
R SWLCR 1616H 04 KL7060-0536
WC..0402.. 01-KL9060-0446
L SWLCL 1616H 04 KL7060-0537
für Schneidplatten | for inserts WC.. FullFace
F
B x H
L95°
95°
64 65
insert catalogue, pagePCD
PKD CVD

DWLNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Feder
Spring
Schraube
Screw
20,00 x 20,00 125,00 25,00 20,00
R DWLNR 2020K 08 KL7060-0550
WN..0804.. 01-KL9060-0460 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0345
L DWLNL 2020K 08 KL7060-0551
25,00 x 25,00 150,00 32,00 25,00
R DWLNR 2525M 08 KL7060-0552
WN..0804.. 01-KL9060-0460 01-KL9060-0220 01-KL9060-0225 01-KL9060-0230 01-KL9060-0345
L DWLNL 2525M 08 KL7060-0553
für Schneidplatten | for inserts WN..
F
B x H
95° L
95°
66 67
CBN

MWLNR/L
B x H L F
Spitzenhöhe
center height
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Pratze
Clamp
Spannschraube
Screw
Stift
Shim Pin
Feder
Spring
20,00 x 20,00 125,00 27,00 20,00
R MWLNR 2020K 08 KL7060-0570
WN..0804.. 01-KL9060-0460 01-KL9060-0465 01-KL9060-0225 01-KL9060-0440 01-KL9060-0230
L MWLNL 2020K 08 KL7060-0571
25,00 x 25,00 150,00 32,00 25,00
R MWLNR 2525M 08 KL7060-0572
WN..0804.. 01-KL9060-0460 01-KL9060-0465 01-KL9060-0225 01-KL9060-0440 01-KL9060-0230
L MWLNL 2525M 08 KL7060-0573
für Schneidplatten | for inserts WN..
F
B x H
95° L
95°
68 69
M-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
CBN

Auswahl des Klemmsystems | Selecting the clamping systems
Spannhebel Klemmung
Top clamping
Doppel Klemmsystem
(Spann u. Kniehebel)
Top and hole clamping
Kniehebel Spannung
Lever clamping
Doppel Klemmsystem
(Spannhebel u. Schraube)
Screw and top clamping
Doppel Pratzenklemmung
Wedge clamping
Schrauben Klemmsystem
Screw clamping
C
M
D
M
P
S
ISO Nummernschlüssel | ISO-Codes
Schaft Ausführung | Shank specification E C08 LX CS R 06E
A Stahl Schaft mit Innenkühlung
Steel shank with internal cooling C HM Schaft
Carbide Shank E HM Schaft mit Innenkühlung
Carbide Shank with internal cooling S Stahl Schaft
Steel Shank
Wendeschneidplatte Grundform | Insert Shape E C08 LX CS R 06C
C R VD S W
80° 55° 55° 80°90° 60° 35°
K T
Schneidekantenlänge WSP Grundform | Cutting Edge Lenght mm E C08 LX CS R 0606
C E D K R S T V W
70 71
Schaft Durchmesser mm | Bar Diameter mm E C08 LX CS R 0608
08 = 8 mm
10 = 10 mm
12 = 12 mm
16 = 16 mm
20 = 20 mm
25 = 25 mm
32 = 32 mm
40 = 40 mm
50 = 50 mm
60 = 60 mm
d
Werkzeug Gesamtlänge L1 mm | Tool Lenght L1 mm E C08 LX CS R 06X
F = 80 mm
H = 100 mm
K = 125 mm
L = 140 mm
M = 150 mm
N = 160 mm
P = 170 mm
Q = 180 mm
R = 200 mm
S = 250 mm
T = 300 mm
U = 350 mm
V = 400 mm
W = 450 mm
Y = 500 mm
X = Special
L1
Klemm System | Clamping System E C08 LX CS R 06S
C D M P S
Wendeschneidplatte Freiwinkel | Insert Clearance Angle E C08 LX CS R 06C
A B C D E F G H I
3° 5° 7° 15° 20° 25° 30° 0° 11°
Anstellwinkel Halter | Approach Angle E C08 LX CS R 06L
F P UL Q W
90° 107,5°95° 93°117,5° 62,5°
Vorschubrichtung | Hand of Tool E C08 LX CS R 06R
R L

A..SCLCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
12,00 6,00 100,00 8,00
R A08H SCLCR 06 BW7060-0010
CC..0602.. 01-KL9060-1210
L A08H SCLCL 06 BW7060-0011
14,00 7,00 125,00 10,00
R A10K SCLCR 06 BW7060-0012
CC..0602.. 01-KL9060-1210
L A10K SCLCL 06 BW7060-0013
18,00 9,00 140,00 12,00
R A12L SCLCR 06 BW7060-0014
CC..0602.. 01-KL9060-1210
L A12L SCLCL 06 BW7060-0015
22,00 11,00 180,00 16,00
R A16Q SCLCR 09 BW7060-0016
CC..09T3.. 01-KL9060-1211
L A16Q SCLCL 09 BW7060-0017
26,00 13,00 200,00 20,00
R A20R SCLCR 09 BW7060-0018
CC..09T3.. 01-KL9060-1211
L A20R SCLCL 09 BW7060-0019
34,00 17,00 250,00 25,00
R A25Q SCLCR 09 BW7060-0020
CC..09T3.. 01-KL9060-1211
L A25Q SCLCL 09 BW7060-0021
17,00 250,00 25,00
R A25R SCLCR 12 BW7060-0022
CC..1204.. 01-KL9060-1212
L A25R SCLCL 12 BW7060-0023
Dmin
F
95°
D2
L1
für Schneidplatten | for inserts CC..Stahl „A“ | Steel
72 73
PCD
PKD CVD
CBN
A..S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
Aufnahmen / Hydrodehnspannfutter finden Sie im Bohrstangenkatalog Seite 16 – 18 / 31
Adapter sleeves / Hydro clamp chucks ou will find in our boring bar catalogue page 16 – 18 / 31

E..SCLCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,50 5,00 125,00 8,00
R E08K SCLCR 06 BW6060-0020
CC..0602.. 01-KL9060-0446
L E08K SCLCL 06 BW6060-0021
12,00 7,00 125,00 10,00
R E10K SCLCR 06 BW6060-0034
CC..0602.. 01-KL9060-0446
L E10K SCLCL 06 BW6060-0035
15,50 9,00 180,00 12,00
R E12Q SCLCR 09 BW6060-0040
CC..09T3.. 01-KL9060-0006
L E12Q SCLCL 09 BW6060-0041
18,50 10,00 200,00 16,00
R E16R SCLCR 09 BW6060-0042
CC..09T3.. 01-KL9060-0006
L E16R SCLCL 09 BW6060-0043
24,00 13,00 250,00 20,00
R E20S SCLCR 09 BW6060-0242
CC..09T3.. 01-KL9060-0006
L E20S SCLCL 09 BW6060-0243
31,00 17,00 300,00 25,00
R E25T SCLCR 09 BW6060-0080
CC..09T3.. 01-KL9060-0006
L E25T SCLCL 09 BW6060-0081
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,50 5,00 125,00 8,00
R E08X SCLCR 06 BW6060-1020
CC..0602.. 01-KL9060-0446
L E08X SCLCL 06 BW6060-1021
12,00 7,00 150,00 10,00
R E10X SCLCR 06 BW6060-1034
CC..0602.. 01-KL9060-0446
L E10X SCLCL 06 BW6060-1035
15,50 9,00 180,00 12,00
R E12X SCLCR 09 BW6060-1040
CC..09T3.. 01-KL9060-0006
L E12X SCLCL 09 BW6060-1041
18,50 10,00 200,00 16,00
R E16X SCLCR 09 BW6060-1042
CC..09T3.. 01-KL9060-0006
L E16X SCLCL 09 BW6060-1043
Dmin
F
95°
D2
L1
Dmin
F
95°
D2
L1
für Schneidplatten | for inserts CC..
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
Hartmetall „E“ | Carbide
74 75
Bohrstangen Innenbearbeitung | Internal Tool Holder Bohrstangen Innenbearbeitung | Internal Tool Holder
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN
E..S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen

Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
4,80 2,50 56,00 24,00 8,00
R E0408X SCLDR 04 BW6060-0130
CD..0401.. 01-BW9060-0003
L E0408X SCLDL 04 BW6060-0131
2,50 80,00 4,00
R E04X SCLDR 04 BW6060-0120
CD..0401.. 01-BW9060-0003
L E04X SCLDL 04 BW6060-0121
5,80 2,90 78,50 21,50 8,00
R E0508X SCLDR 04 BW6060-0132
CD..0401.. 01-BW9060-0003
L E0508X SCLDL 04 BW6060-0133
2,90 100,00 5,00
R E05X SCLDR 04 BW6060-0122
CD..0401.. 01-BW9060-0003
L E05X SCLDL 04 BW6060-0123
6,80 3,40 78,00 22,00 8,00
R E0608X SCLDR 04 BW6060-0134
CD..0401.. 01-BW9060-0003
L E0608X SCLDL 04 BW6060-0135
3,40 100,00 6,00
R E06X SCLDR 04 BW6060-0124
CD..0401.. 01-BW9060-0003
L E06X SCLDL 04 BW6060-0125
Dmin F
95°
D2
L1
Dmin F
D2
L1
L2
95°
E..SCLDR/L
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
für Schneidplatten | for inserts CD..Hartmetall „E“ | Carbide
76 77
PCD
PKD CVD
CBN

E..SCLPR/L
Dmin
F
95°
D2
L1
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,50 5,00 125,00 8,00
R E08K SCLPR 06 BW6060-0018
CP..0602.. 01-KL9060-0446
L E08K SCLPL 06 BW6060-0019
12,00 7,00 150,00 10,00
R E10M SCLPR 06 BW6060-0118
CP..0602.. 01-KL9060-0446
L E10M SCLPL 06 BW6060-0119
15,50 9,00 180,00 12,00
R E12Q SCLPR 09 BW6060-0128
CP..09T3.. 01-KL9060-0006
L E12Q SCLPL 09 BW6060-0129
für Schneidplatten | for inserts CP..Hartmetall „E“ | Carbide
78 79
PKD CVD

A..PCLNR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Auflage
Shim
Kniehebel
Lever
Spannschraube
Screw
Stift
Shim Pin
32,00 17,00 250,00 25,00
R A25S PCLNR 12 BW7060-0030
CN..1204.. 01-KL9060-1215 01-KL9060-1475 01-KL9060-1480 01-KL9060-1485
L A25S PCLNL 12 BW7060-0031
40,00 22,00 250,00 32,00
R A32S PCLNR 12 BW7060-0032
CN..1204.. 01-KL9060-1215 01-KL9060-1475 01-KL9060-1480 01-KL9060-1485
L A32S PCLNL 12 BW7060-0033
für Schneidplatten | for inserts CN..
Dmin
F
95°
D2
L1
Stahl „A“ | Steel
80 81
A..P-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
PCD
PKD CVD
CBN

A..SDQCR/L
E..SDQCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
18,00 9,00 140,00 12,00
R A12L SDQCR 07 BW7060-0060
DC..0702.. 01-KL9060-1210
L A12L SDQCL 07 BW7060-0061
22,00 11,00 180,00 16,00
R A16Q SDQCR 07 BW7060-0062
DC..0702.. 01-KL9060-1210
L A16Q SDQCL 07 BW7060-0063
26,00 13,00 200,00 20,00
R A20R SDQCR 11 BW7060-0064
DC..11T3.. 01-KL9060-1212
L A20R SDQCL 11 BW7060-0065
34,00 17,00 200,00 25,00
R A25R SDQCR 11 BW7060-0066
DC..11T3.. 01-KL9060-1212
L A25R SDQCL 11 BW7060-0067
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
11,00 6,50 125,00 8,00
R E08K SDQCR 07 BW6060-0022
DC..0702.. 01-KL9060-0446
L E08K SDQCL 07 BW6060-0023
12,00 7,00 125,00 10,00
R E10K SDQCR 07 BW6060-0056
DC..0702.. 01-KL9060-0446
L E10K SDQCL 07 BW6060-0057
15,00 9,00 150,00 12,00
R E12M SDQCR 07 BW6060-0026
DC..0702.. 01-KL9060-0446
L E12M SDQCL 07 BW6060-0027
18,50 10,00 200,00 16,00
R E16R SDQCR 11 BW6060-0060
DC..11T3.. 01-KL9060-0002
L E16R SDQCL 11 BW6060-0061
24,00 13,00 250,00 20,00
R E20S SDQCR 11 BW6060-0046
DC..11T3.. 01-KL9060-0002
L E20S SDQCL 11 BW6060-0047
31,00 17,00 250,00 25,00
R E25S SDQCR 11 BW6060-0082
DC..11T3.. 01-KL9060-0002
L E25S SDQCL 11 BW6060-0083
Dmin
F
107,5°
D2
L1
Stahl „A“ | Steel für Schneidplatten | for inserts DC..
82 83
A+E..S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
PCD
PKD CVD
CBN

E..SDQCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
5,20 3,00 75,00 25,00 5,00
R E0405X SDQCR 04 BW6060-0166
DC..04T0.. 01-BW9060-0001
L E0405X SDQCL 04 BW6060-0167
11,00 6,50 125,00 8,00
R E08X SDQCR 07 BW6060-1022
DC..0702.. 01-BW9060-0446
L E08X SDQCL 07 BW6060-1023
12,00 7,00 150,00 10,00
R E10X SDQCR 07 BW6060-1056
DC..0702.. 01-BW9060-0446
L E10X SDQCL 07 BW6060-1057
15,00 9,00 180,00 12,00
R E12X SDQCR 07 BW6060-1026
DC..0702.. 01-BW9060-0446
L E12X SDQCL 07 BW6060-1027
Dmin
F
107,5°
D2
L1
Dmin F
107,5°
D2
L1
L2
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
84 85
PCD
PKD CVD
CBN

E..SDUCR/L
A..SDUCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
13,00 8,00 125,00 10,00
R A10K SDUCR 07 BW7060-0040
DC..0702.. 01-KL9060-1210
L A10K SDUCL 07 BW7060-0041
18,00 9,00 140,00 12,00
R A12L SDUCR 07 BW7060-0042
DC..0702.. 01-KL9060-1210
L A12L SDUCL 07 BW7060-0043
22,00 11,00 180,00 16,00
R A16Q SDUCR 07 BW7060-0044
DC..0702.. 01-KL9060-1210
L A16Q SDUCL 07 BW7060-0045
26,00 13,00 200,00 20,00
R A20R SDUCR 11 BW7060-0046
DC..11T3.. 01-KL9060-1212
L A20R SDUCL 11 BW7060-0047
34,00 17,00 200,00 25,00
R A25R SDUCR 11 BW7060-0048
DC..11T3.. 01-KL9060-1212
L A25R SDUCL 11 BW7060-0049
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
5,60 3,00 75,00 25,00 5,00
R E0405X SDUCR 04 BW6060-0160
DC..04T0.. 01-BW9060-0001
L E0405X SDUCL 04 BW6060-0161
Dmin F
93°
D2
L1
L2
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
Dmin
F
93°
D2
L1
Stahl „A“ | Steel
86 87
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN
A+E..S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen
tx 1,5

E..SELPR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
8,00 4,50 80,00 20 8,00
R E0608X SELPR 05 BW6060-0150
EP..0502.. 01-BW9060-0005
L E0608X SELPL 05 BW6060-0151
11,00 6,00 77,00 33 10,00
R E0810X SELPR 05 BW6060-0152
EP..0502.. 01-BW9060-0005
L E0810X SELPL 05 BW6060-0153
13,00 7,00 76,00 49 12,00
R E1012X SELPR 05 BW6060-0154
EP..0502.. 01-BW9060-0005
L E1012X SELPL 05 BW6060-0155
16,00 9,00 76,00 74 16,00
R E1216X SELPR 05 BW6060-0156
EP..0502.. 01-BW9060-0005
L E1216X SELPL 05 BW6060-0157
Dmin F
D2
L1
L2
95°
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
88 89
PCD
PKD CVD
CBN

E..SRLCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
10,00 5,00 125,00 8,00
R E08K SRLCR 06 BW6060-0024
RC..0602.. 01-KL9060-0005
L E08K SRLCL 06 BW6060-0025
15,00 8,50 160,00 12,00
R E12N SRLCR 08 BW6060-0044
RC..0803.. 01-KL9060-0006
L E12N SRLCL 08 BW6060-0045
18,00 9,00 200,00 16,00
R E16R SRLCR 10 BW6060-0064
RC..1003.. 01-KL9060-0006
L E16R SRLCL 10 BW6060-0065
27,00 13,50 300,00 25,00
R E25T SRLCR 10 BW6060-0086
RC..1003.. 01-KL9060-0006
L E25T SRLCL 10 BW6060-0087
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
10,00 5,00 125,00 8,00
R E08X SRLCR 06 BW6060-1024
RC..0602.. 01-KL9060-0005
L E08X SRLCL 06 BW6060-1025
Dmin
F
90°
D2
L1
Dmin
F
90°
D2
L1
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
90 91
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN
Adapter sleeves / Hydro clamp chucks ou will find in our boring bar catalogue page 16 – 18 / 31E..S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen

E..STXPR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
8,00 4,50 60,00 40,00 6,00
R E06X STXPR 06 BW6060-0126
TP..06T1.. 01-KL9060-0010
L E06X STXPL 06 BW6060-0127
Dmin F
D2
L1
L2
62,5°
E..SVXCR/L 5°
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
8,00 3,00 54,00 26,00 8,00
R E08X SVXCR 05 5° BW6060-0180
VC..0501.. 01-BW9060-0002
L E08X SVXCL 05 5° BW6060-0181
Dmin
F
D2
L1
L2
für Schneidplatten | for inserts TP..
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
5°
92 93
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN

E..SVXCR/L 113°
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,20 5,00 54,00 26,00 8,00
R E08X SVXCR 05 113° BW6060-0186
VC..0501.. 01-BW9060-0002
L E08X SVXCL 05 113° BW6060-0187
Dmin
F
D2
L1
L2
113°
E..SVLCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,20 5,00 54,00 26,00 8,00
R E08X SVLCR 05 BW6060-0190
VC..0501.. 01-BW9060-0002
L E08X SVLCL 05 BW6060-0191
Dmin
F
D2
L1
L2
95°
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
94 95
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN
tx 3,0

E..SVVCR
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,70 5,50 54,00 26,00 8,00 R E08X SVVCR 05 BW6060-0196 VC..0501.. 01-BW9060-0002
Dmin
F
D2
L1
L2
72,5°
E..SVLXR/L 95° EX
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,20 5,00 54,00 26,00 8,00
R E08X SVLXR 05 95° EX BW6060-0200
VC..0501.. 01-BW9060-0002
L E08X SVLXL 05 95° EX BW6060-0201
Dmin
F
D2
L1
L2
95°
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
96 97
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN
tx 3,5
tx 3,0

E..SVQCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
13,00 7,00 125,00 10,00
R E10K SVQCR 07 BW6060-0030
VC..0702.. 01-KL9060-0007
L E10K SVQCL 07 BW6060-0031
22,00 13,00 200,00 16,00
R E16R SVQCR 11 BW6060-0062
VC..1103.. 01-KL9060-0008
L E16R SVQCL 11 BW6060-0063
35,00 20,50 300,00 25,00
R E25T SVQCR 16 BW6060-0084
VC..1604.. 01-KL9060-0002
L E25T SVQCL 16 BW6060-0085
Dmin F
107,5°
D2
L1
E..SWUCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
5,80 2,90 100,00 5,00
R E05X SWUCR 02 BW6060-0090
WC..0201.. 01-BW9060-0004
L E05X SWUCL 02 BW6060-0091
7,80 3,90 100,00 6,00
R E06X SWUCR 02 BW6060-0094
WC..0201.. 01-BW9060-0004
L E06X SWUCL 02 BW6060-0095
Dmin F
93°
D2
L1
für Schneidplatten | for inserts WC.. Z3
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
98 99
PCD
PKD CVD
CBN
PCD
PKD CVD
CBN

A..SWUCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
5,80 2,90 82,00 18,00 8,00
R A08H SWUCR 02 BW7060-0140
WC..0201.. 01-KL9060-0444
L A08H SWUCL 02 BW7060-0141
2,90 82,00 18,00 8,00
R A08H SWUCR 02 BW7060-0140-N*
WC..0201.. 01-KL9060-0444N*
*nur für CVD-FullFace WSP
only for CVD FullFace insertsL A08H SWUCL 02 BW7060-0141-N*
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,00 4,50 100,00 8,00
R A08H SWUCR 04 BW7060-0142
WC..0402.. 01-KL9060-0446
L A08H SWUCL 04 BW7060-0143
Dmin F
D2
L1
L2
93°
Dmin F
93°
D2
L1
für Schneidplatten | for inserts WC.. FullFaceStahl „A“ | Steel
100 101
PKD CVD
PKD CVD
Adapter sleeves / Hydro clamp chucks ou will find in our boring bar catalogue page 16 – 18 / 31A..S-SYSTEM Abbildung zeigt Ausführung Rechts. Abbildung kann vom Original abweichen

E..SWUCR/L
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
5,80 2,90 82,00 18,00 8,00
R E08X SWUCR 02 BW6060-0100
WC..0201.. 01-KL9060-0444
L E08X SWUCL 02 BW6060-0101
2,90 82,00 18,00 8,00
R E08X SWUCR 02 BW6060-0100-N*
WC..0201.. 01-KL9060-0444N*
*nur für CVD Schneidplatten
only for CVD insertsL E08X SWUCL 02 BW6060-0101-N*
2,90 70,00 30,00 8,00
R E08X SWUCR 02 BW6060-0110
WC..0201.. 01-KL9060-0444
L E08X SWUCL 02 BW6060-0111
2,90 70,00 30,00 8,00
R E08X SWUCR 02 BW6060-0110-N*
WC..0201.. 01-KL9060-0444N*
*nur für CVD Schneidplatten
only for CVD insertsL E08X SWUCL 02 BW6060-0111-N*
Dmin F L1 L2 D2
Rechts | right
Links | left
ISO-Code DTS Code
Schneidplatte
Insert
Spannschraube
Screw
9,00 4,50 100,00 8,00
R E08X SWUCR 04 BW6060-0102
WC..0402.. 01-KL9060-0446
L E08X SWUCL 04 BW6060-0103
Dmin F
D2
L1
L2
93°
Dmin F
93°
D2
L1
für Schneidplatten | for inserts WC.. FullFace
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
45°
Schaftende mit 45°
Justierschräge
shank with 45°
adjusting chamfer
102 103
PKD CVD
PKD CVD

DTS GmbH - Deutschland
Hans-Geiger Straße 11a · D-67661 Kaiserslautern
office: +49 (0) 6301 32011-0
fax: +49 (0) 6301 32011-90
mail: info@diamond-toolingsystems.com
www.diamond-toolingsystems.com
KLEMMHALTER/18.1
PASSION FOR DIAMOND

Diamond tools-CBN tools-CBN coating

Weitere ähnliche Inhalte

Empfohlen

Diamond tools-CBN tools-CBN coating
