Für Tanklagerflächen und
Ölförderstationen
Sandwich-Verbundsystem für Tanklagerflächen
bestehend aus drei tragenden Säulen:
                                •   „CEMCOR Kork“ eine
                                    naturbelassene Korkplatte
                                    als Trägermaterial



                                •   „CEM 40 grey“ eine
                                    mineralische Verbund-
                                    schicht mit eingebetteter
                                    Glasfasermatte



                                •   „CEM 50 black“ eine
                                    mineralische Schlussbe-
                                    schichtung, die elektrisch
                                    ableitfähig ist

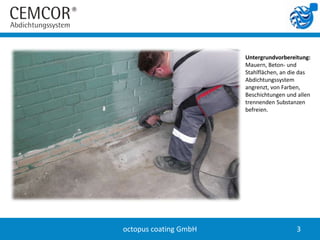

Untergrundvorbereitung:
                       Mauern, Beton- und
                       Stahlflächen, an die das
                       Abdichtungssystem
                       angrenzt, von Farben,
                       Beschichtungen und allen
                       trennenden Substanzen
                       befreien.




octopus coating GmbH                     3
CEMCOR Kork mit
                       CEM 40 grey an
                       senkrechten Flächen
                       anbringen




octopus coating GmbH                  4
Korkplatten fest an die
                       Wand klopfen




octopus coating GmbH                   5
Auf unebenen Flächen
                       Nivelliersplitt zur
                       nachfolgenden
                       Verlegung der
                       CEMCOR Korkplatten
                       verteilen




octopus coating GmbH                 6
Aufgebrachten Splitt
                       glätten und Fläche
                       nivellieren




octopus coating GmbH                   7

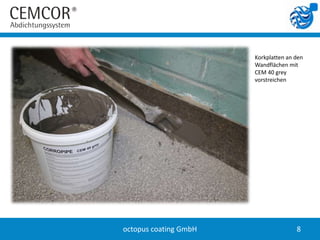

Korkplatten an den
                       Wandflächen mit
                       CEM 40 grey
                       vorstreichen




octopus coating GmbH                  8
Vor dem Verlegen der
                       Korkplatten zur
                       Wandfläche, die
                       Kanten der Korkplatte
                       mit CEM 40 grey
                       einstreichen




octopus coating GmbH                  9

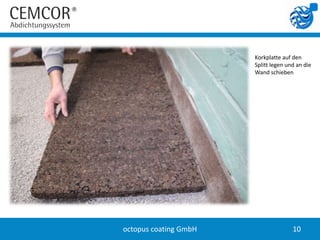

Korkplatte auf den
                       Splitt legen und an die
                       Wand schieben




octopus coating GmbH                  10
Kanten und Fugen mit
                       CEM 40 grey
                       zustreichen




octopus coating GmbH                11

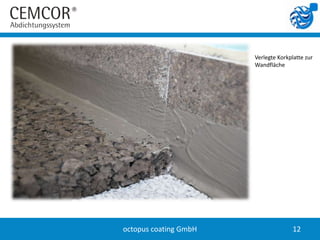

Verlegte Korkplatte zur
                       Wandfläche




octopus coating GmbH                  12

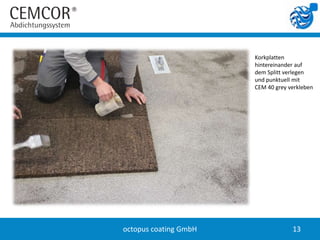

Korkplatten
                       hintereinander auf
                       dem Splitt verlegen
                       und punktuell mit
                       CEM 40 grey verkleben




octopus coating GmbH                13
Korkplatten fest
                       zusammenschieben




octopus coating GmbH               14

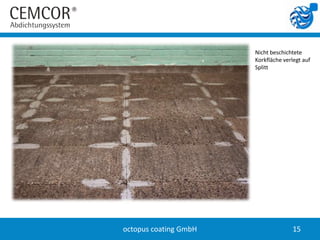

Nicht beschichtete
                       Korkfläche verlegt auf
                       Splitt




octopus coating GmbH                  15
CEM 40 grey auf
                       Korkplatte gespachtelt
                       und alkalibeständige
                       Glasfasermatte
                       eingearbeitet




octopus coating GmbH                 16
Glasfasermatte
                       überlappend verlegen




octopus coating GmbH                17

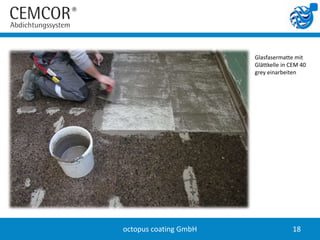

Glasfasermatte mit
                       Glättkelle in CEM 40
                       grey einarbeiten




octopus coating GmbH                 18

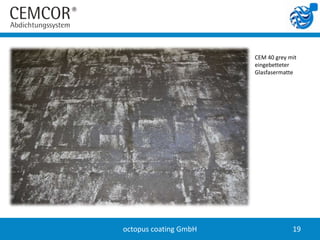

CEM 40 grey mit
                       eingebetteter
                       Glasfasermatte




octopus coating GmbH                19

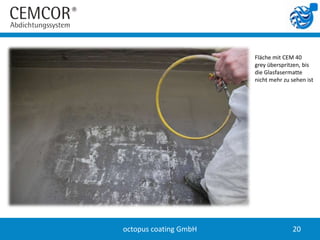

Fläche mit CEM 40
                       grey überspritzen, bis
                       die Glasfasermatte
                       nicht mehr zu sehen ist




octopus coating GmbH                 20
Mit CEM 40 grey
                       gespritzte Fläche




octopus coating GmbH                  21
CEM 50 black
                       aufspritzen




octopus coating GmbH                  22

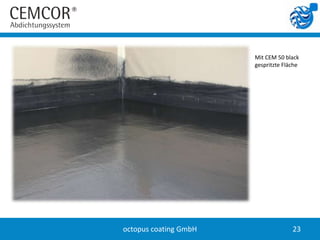

Mit CEM 50 black
                       gespritzte Fläche




octopus coating GmbH                 23
octopus coating GmbH

        Hans-Böckler-Str. 36
        30851 Langenhagen
        Deutschland
        Tel. +49 511 978 20 28-0
        Fax +49 511 978 20 28-14
        info@octopus-coating.com
        www.octopus-coating.com




octopus coating GmbH               24
