1. KATALOG 23
für korrosive & ultrareine Flüssigkeiten
®
I PVC I Corzan™
CPVC
I Polypropylen
I PTFE I Kynar®
PVDF
I Ventile
I Antriebe
I Druckregler
I Sichtfenster
I Dosierpumpen
Hergestellt in den USA

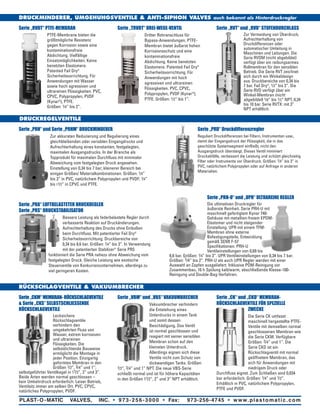

2. Serie „PRD“ Druckdifferenzregler
Reguliert Druckdifferenzen bei Filtern, Instrumenten usw.,
damit der Eingangsdruck der Flüssigkeit, die in das
geschützte Systemsegment einfließt, nicht den
Ausgangsdruck übersteigt. Dieses Ventil minimiert
Druckabfälle, verbessert die Leistung und schützt gleichzeitig
Filter oder Instrumente vor Überdruck. Größen: 1/4” bis 3” in
PVC, natürlichem Polypropylen oder auf Anfrage in anderen
Materialien.
Serie „PRH“ und Serie „PRHM“ DRUCKMINDERER
Zur akkuraten Reduzierung und Regulierung eines
gleichbleibenden oder variablen Eingangdrucks und
Aufrechterhaltung eines konstanten, festgelegten,
maximalen Ausgangsdrucks. In der Branche als
Topprodukt für maximalen Durchfluss mit minimaler
Abweichung vom festgelegten Druck angesehen.
Einstellung von 0,34 bis 7 bar; kleinerer Bereich bei
einigen Größen/ Materialkombinationen. Größen: 1/4”
bis 3” in PVC, natürlichem Polypropylen und PVDF; 1/4”
bis 11/2” in CPVC und PTFE.
Serie „RVT“ und „RVD“ STUFENDURCHLASS
Zur Vermeidung von Überdruck,
Aufrechterhaltung von
Druckdifferenzen oder
automatischer Umleitung in
Maschinen und Leitungen. Die
Serie RVDM (nicht abgebildet)
verfügt über ein reibungsarmes
Rollmembran für den sensiblen
Betrieb. Die Serie RVT zeichnet
sich durch ein Winkeldesign
aus. Druckbereiche von 0,34 bis
7 bar. Fail Dry®
, 1/2” bis 2”. Die
Serie RVD verfügt über ein
Winkel-Membran (nicht
abgebildet) 1/8” bis 1/2” NPT, 0,34
bis 10 bar. Serie RVTX: mit 3”
NPT erhältlich.
DRUCKMINDERER, UMGEHUNGSVENTILE & ANTI-SIPHON VALVES auch bekannt als Hinterdruckregler
Serie „RVDT“ PTFE-MEMBRAN
PTFE-Membrane bieten die
größtmögliche Resistenz
gegen Korrosion sowie eine
kontaminationsfreie
Abdichtung. Vielfältige
Einsatzmöglichkeiten. Keine
benetzten Elastomere.
Patented Fail Dry®
Sicherheitsvorrichtung. Für
Anwendungen mit Wasser
sowie hoch agressiven und
ultrareinen Flüssigkeiten. PVC,
CPVC, Polypropylen, PVDF
(Kynar®
), PTFE.
Größen: 1/4” bis 2”.
Serie „TRVDT“ DREI-WEGE-VENTIL
Dritter Rohranschluss für
Bypass-Anwendungen. PTFE-
Membran bietet äußerst hohen
Korrosionsschutz und eine
kontaminationsfreie
Abdichtung. Keine benetzten
Elastomere. Patented Fail Dry®
Sicherheitsvorrichtung. Für
Anwendungen mit hoch
agressiven und ultrareinen
Flüssigkeiten. PVC, CPVC,
Polypropylen, PVDF (Kynar®
),
PTFE. Größen: 1/2” bis 1”.
DRUCKREGELVENTILE
Serie „PRH-U“ und „UPR“ ULTRAREINE REGLER
Die ultimativen Druckregler für
äußerste Reinheit. Serie PRH-U mit
maschinell gefertigtem Kynar 740-
Gehäuse mit metallion-freiem EPDM-
Elastomer und nicht steigender
Einstellung. UPR mit einem TFM-
Membran ohne externe
Befestigungsteile, Entwicklung
gemäß SEMI F-57
Spezifikationen. PRH-U
Ventileinstellungen von 0,69 bis
8,6 bar. Größen: 1/4” bis 3”. UPR Ventileinstellungen von 0,34 bis 7 bar.
Größen: 1/4” bis 2”. PRH-U als auch UPR Regler werden mit einer
Auswahl an Zapfen ausgeliefert. Inklusive POM-Reinigung vor
Zusammenbau, 16 h Spülung kalt/warm, abschließende Klasse-100-
Reinigung und Double-Bag-Verfahren.
Serie „PRA“ LUFTBELASTETER DRUCKREGLER
Serie „PRS“ DRUCKSTABILISATOR
Bessere Leistung als federbelastete Regler durch
verbesserte Reaktion auf Druckänderungen.
Aufrechterhaltung des Drucks ohne Einbußen
beim Durchfluss. Mit patentierter Fail Dry®
Sicherheitsvorrichtung. Druckbereiche von
0,34 bis 8,6 bar. Größen: 1/4” bis 3”. In Verwendung
mit der patentierten Stabilizer®
Serie PRS
funktioniert die Serie PRA nahezu ohne Abweichung vom
festgelegten Druck. Gleiche Leistung wie exotische
Steuerventile von Konkurrenzunternehmen, allerdings zu
viel geringeren Kosten.
Serie „CK“ und „CKD“ MEMBRAN-
RÜCKSCHLAGVENTILE FÜR SPEZIELLE
ZWECKE
Die Serie CK umfasst
maschinell hergestellte PTFE-
Ventile mit demselben normal
geschlossenen Membran wie
die Serie CKM. Verfügbare
Größen: 3/4” und 1”. Die
Serie CKD ist ein
Rückschlagventil mit normal
geöffnetem Membran, das
sich für Anwendungen mit
niedrigem Druck oder
Durchfluss eignet. Zum Schließen sind 0,034
bar erforderlich. Größen: 1/4” und 1/2”.
Erhältlich in PVC, natürlichem Polypropylen,
PTFE und PVDF.
RÜCKSCHLAGVENTILE & VAKUUMBRECHER
Serie „CKM“ MEMBRAN-RÜCKSCHLAGVENTILE
& Serie „CKS“ SELBSTSCHLIESSENDE
RÜCKSCHLAGVENTILE
Lecksichere
Rückschlagventile
verhindern den
umgekehrten Fluss von
Wasser, extrem korrosiven
und ultrareinen
Flüssigkeiten. Die
selbstdichtende Bauweise
ermöglicht die Montage in
jeder Position. Einzigartig
geformtes Membran in den
Größen 1/2”, 3/4” und 1”;
selbstgeführter Ventilkegel in 11/2”, 2” und 3”.
Beide Arten werden normal geschlossen –
kein Umkehrdruck erforderlich. Leiser Betrieb,
Ventilsitz immer am selben Ort. PVC, CPVC,
natürliches Polypropylen, PVDF.
Serie „VBM“ und „VBS“ VAKUUMBRECHER
Vakuumbrecher verhindern
die Entstehung eines
Unterdrucks in einem Tank
und somit dessen
Beschädigung. Das Ventil
ist normal geschlossen und
reagiert mit seiner sensiblen
Membran schon auf den
kleinsten Unterdruck.
Allerdings eignen sich diese
Ventile nicht zum Schutz von
dickwandigen Tanks. Größen:
1/2”, 3/4” und 1” NPT. Die neue VBS-Serie
schließt normal und ist für höhere Kapazitäten
in den Größen 11/2”, 2” und 3” NPT erhältlich.
PLAST-O-MATIC VALVES, INC. • 973-256-3000 • Fax: 973-256-4745 • www.plastomatic.com

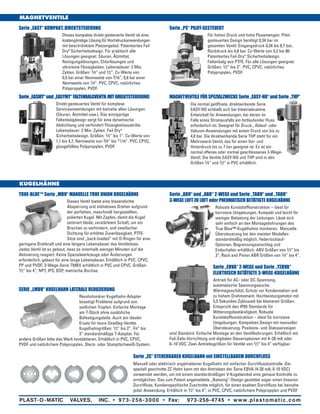

3. Serie „PS“ PILOT-GESTEUERT
Für hohen Druck und hohe Flussmengen. Pilot-
gesteuertes Design benötigt 0,34 bar im
gesamten Ventil. Eingangsdruck 0,34 bis 9,7 bar,
Rückdruck bis 4,8 bar. Cv-Werte von 5,2 bis 80.
Patentiertes Fail-Dry®
Sicherheitsdesign.
Faltenbalg aus PTFE. Für alle Lösungen geeignet.
Größen: 1/2” bis 3”. PVC, CPVC, natürliches
Polypropylen, PVDF.
Serie „EAST“ KOMPAKT, DIREKTSTEUERUNG
Dieses kompakte direkt-gesteuerte Ventil ist eine
kostengünstige Lösung für Hochdruckanwendungen
mit beschränktem Platzangebot. Patentiertes Fail
Dry®
Sicherheitsdesign. Für praktisch alle
Lösungen geeignet: Säuren, Ätzmittel,
Reinigungslösungen, Chlorlösungen und
ultrareine Flüssigkeiten. Lebensdauer: 2 Mio.
Zyklen. Größen: 1/4” und 1/2”. Cv-Werte von
0,5 bei einer Nennweite von 3/16”; 0,8 bei einer
Nennweite von 1/4”. PVC, CPVC, natürliches
Polypropylen, PVDF.
MAGNETVENTILE
MAGNETVENTILE FÜR SPEZIALZWECKE Serie „EASY-NO“ und Serie „THP”
Die normal geöffnete, direktwirkende Serie
EASY-NO schließt sich bei Inbetriebnahme.
Entwickelt für Anwendungen, bei denen im
Falle eines Stromausfalls ein fortlaufender Fluss
erforderlich ist. Geeignet für Druck-, Ablauf- oder
Vakuum-Anwendungen mit einem Druck von bis zu
4,8 bar. Die direktwirkende Serie THP steht für ein
Mehrzweck-Ventil, das für einen Vor- und
Hinterdruck bis zu 7 bar geeignet ist. Es ist ein
normal offenes oder normal geschlossenes 3-Wege-
Ventil. Die Ventile EASY-NO und THP sind in den
Größen 1/4” und 1/2” in PVC erhältlich.
Serie„EASMT“und„EASYMT“FALTENBALGVENTILMITDIREKTSTEUERUNG
Direkt-gesteuertes Ventil für komplexe
Serviceanwendungen mit beinahe allen Lösungen
(Säuren, Ätzmittel usw.). Das einzigartige
Faltenbalgdesign sorgt für eine dynamische
Abdichtung und verhindert Flüssigkeitsaustritte.
Lebensdauer: 2 Mio. Zyklen. Fail Dry®
Sicherheitsdesign. Größen: 1/4” bis 1”. Cv-Werte von
1,1 bis 4,7, Nennweite von 3/8” bis 11/16”. PVC, CPVC,
glasgefülltes Polypropylen, PVDF.
Serie „ABV“ und „ABR“ 2-WEGE und Serie „TABV“ und „TABR“
3-WEGE LUFT ZU LUFT oder PNEUMATISCH BETÄTIGTE KUGELHÄHNE
Robuste Kunststoffkonstruktion – ideal für
korrosive Umgebungen. Kompakt und leicht für
weniger Belastung der Leitungen. Lässt sich
sehr einfach an den Montagebohrungen des
True Blue™-Kugelhahns montieren. Manuelle
Übersteuerung bei den meisten Modellen
standardmäßig möglich. Federrücklauf-
Optionen. Begrenzungsanschlag und
Endschalter erhältlich. ABV Größen von 1/2” bis
3”, Rack and Pinion ABR Größen von 1/4” bis 4”.
TRUE-BLUE™ Serie „MBV“ MANUELLE TRUE UNION KUGELHÄHNE
Dieses Ventil bietet eine blasendichte
Absperrung und müheloses Drehen aufgrund
der perfekten, maschinell hergestellten,
polierten Kugel. Mit Zapfen, damit die Kugel
zentriert bleibt, verstärktem Schaft, um ein
Brechen zu verhindern, und zweifacher
Dichtung für erhöhte Zuverlässigkeit. PTFE-
Sitze sind „back-loaded“ mit O-Ringen für eine
geringere Drehkraft und eine längere Lebensdauer des Ventilsitzes.
Jedes Ventil ist so gebaut, dass es innerhalb weniger Minuten auf die
Aktivierung reagiert. Keine Spezialwerkzeuge oder Änderungen
erforderlich, gebaut für eine lange Lebensdauer. Erhältlich in PVC, CPVC,
PP und PVDF; 3-Wege-Serie TMBV erhältlich in PVC und CPVC. Größen:
1/2” bis 4”; NPT, IPS, BSP, metrische Buchse.
SERIE „LMBV“ KUGELHAHN LATERALE REDUZIERUNG
Revolutionärer Kugelhahn-Adapter
beseitigt Probleme aufgrund von
seitlichen Tropfen. Einfache Montage
am T-Stück ohne zusätzliche
Befestigungsteile. Auch ein idealer
Ersatz für teure Deadleg-Ventile.
Kugelhahngrößen: 1/2” bis 2”. 3/4” bis
3” standardmäßige T-Adapter. Für
andere Größen bitte das Werk kontaktieren. Erhältlich in PVC, CPVC,
PVDF und natürlichem Polypropylen, Steck- oder Stumpfschweiß-System.
KUGELHÄHNE
Serie „ZC“ STEUERBARER KUGELHAHN mit EINSTELLBAREM DURCHFLUSS
Manuell oder elektrisch angetriebener Kugelhahn mit einfacher Durchflusskontrolle. Der
speziell geschnitte ZC Hahn kann mit den Antrieben der Serie EBVA (4-20 mA; 0-10 VDC)
verwendet werden, um mit einem standardmäßigen V-Kugelwinkel eine genaue Kontrolle zu
ermöglichen. Das zum Patent angemeldete „Batwing”-Design gestattet sogar einen linearen
Durchfluss. Kundenspezifische Zuschnitte möglich, für einen exakten Durchfluss bei beinahe
jeder Anwendung. Erhältich in 1/2” bis 4”; in PVC, CPVC, natürlichem Polypropylen und PVDF.
Serie „EBVA“ 2-WEGE und Serie „TEBVA“
ELEKTRISCH BETÄTIGTE 3-WEGE-KUGELHÄHNE
Antrieb für AC- oder DC-Spannung,
automatische Spannungssuche.
Wärmegeschützt, Schutz vor Kondensation und
zu hohem Drehmoment. Hochleistungsmotor mit
5,5 Sekunden Zykluszeit bei kleineren Größen.
Entspricht den IP65 Standards für
Witterungsbeständigkeit. Robuste
Kunststoffkonstruktion – ideal für korrosive
Umgebungen. Kompaktes Design mit manueller
Übersteuerung. Positions- und Statusanzeigen
sind Standard. Einfache Montage an den Ventilbohrungen. Erhältlich mit
Fail-Safe-Vorrichtung und digitalen Steueroptionen mit 4–20 mA oder
0–10 VDC. Zwei Antriebsgrößen für Ventile von 1/2” bis 4” verfügbar.
PLAST-O-MATIC VALVES, INC. • 973-256-3000 • Fax: 973-256-4745 • www.plastomatic.com

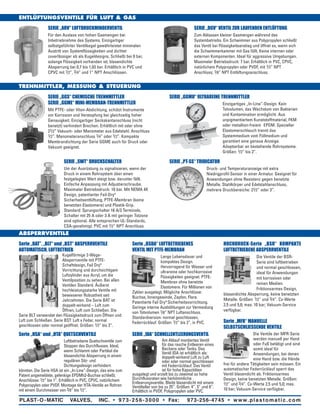

4. ENTLÜFTUNGSVENTILE FÜR LUFT & GAS
SERIE „DGV“ VENTIL ZUR LAUFENDEN ENTLÜFTUNG
Zum Ablassen kleiner Gasmengen während des
Systembetriebs. Ein Schwimmer aus Polypropylen schließt
das Ventil bei Flüssigkeitsanstieg und öffnet es, wenn sich
die Schwimmerkammer mit Gas füllt. Keine internen oder
externen Komponenten. Ideal für aggressive Umgebungen.
Maximaler Betriebsdruck: 7 bar. Erhältlich in PVC, CPVC,
natürlichem Polypropylen oder PVDF, mit 1/2” NPT
Anschluss; 1/8” NPT Entlüftungsanschluss.
SERIE „ARV“ LUFTDRUCKMINDERVENTIL
Für den Auslass von hohen Gasmengen bei
Inbetriebnahme des Systems. Einzigartiger
selbstgeführter Ventilkegel gewährleistet minimalen
Austritt von Systemflüssigkeiten und dichtet
zuverlässiger ab als Kugeldesigns. Schließt bei 0 bar,
solange Flüssigkeit vorhanden ist; blasendichte
Absperrung bei 0,7 bis 1,03 bar. Erhältlich in PVC und
CPVC mit 1/2”, 3/4” und 1” NPT Anschlüssen.
ABSPERRVENTILE
Serie „BAT”, „BLT“ und „BST“ ABSPERRVENTILE
AUTOMATISCH, LUFTBETRIEB
Kugelförmige 2-Wege-
Absperrventile mit PTFE-
Schaftdesign, Fail Dry®
Vorrichtung und durchsichtigem
Luftzylinder aus Acryl, um die
Ventilposition zu sehen. Bei allen
Ventilen Standard. Äußerst
hochleistungsstarke Ventile mit
bewiesener Robustheit seit
Jahrzehnten. Die Serie BAT ist
doppelt-wirkend – Luft zum
Öffnen, Luft zum Schließen. Die
Serie BLT verwendet den Flüssigkeitsdruck zum Öffnen und
Luft zum Schließen. Serie BST: Luft x Feder, normal
geschlossen oder normal geöffnet. Größen: 1/2” bis 2”.
Serie „BSDA“ LUFTBETRIEBENES
VENTIL MIT PTFE-MEMBRAN
Lange Lebensdauer und
kompaktes Design.
Hervorragend für Wasser und
ultrareine oder hochkorrosive
Flüssigkeiten geeignet. PTFE-
Membran ohne benetzte
Elastomere. Für Millionen von
Zyklen ausgelegt. Mögliche Anschlüsse:
Buchse, Innengewinde, Zapfen, Flare.
Patentierte Fail Dry®
Sicherheitsvorrichtung.
Geringe interne Aushöhlungen zur Vermeidung
von Totvolumen 1/8” NPT Luftanschluss.
Standardversion: normal geschlossen,
Federrücklauf. Größen: 1/2” bis 2”, in PVC.
HOCHDRUCK-Serie „BSR“ KOMPAKTE
LUFTBETRIEBENE ABSPERRVENTILE
Die Ventile der BSR-
Serie sind luftbetrieben
und normal geschlossen,
ideal für Anwendungen
mit korrosiven oder
reinen Medien.
Friktionsarmes Design,
blasendichte Absperrung, keine benetzten
Metalle. Größen: 1/2” und 3/4”. Cv-Werte
2,5 und 5,0; max. 10 bar; Vakuum-Service
verfügbar.
Serie „HSA“ und „HTA“ QUETSCHVENTILE
Luftbetriebene Quetschventile zum
Stoppen des Durchflusses. Ideal,
wenn Schlamm oder Partikel die
blasendichte Absperrung in einem
regulären Sitz- und
Dichtungsdesign verhindern
könnten. Die Serie HSA ist ein „In-Line”-Design, das eine zum
Patent angemeldete, gelenkige EPDMh2-Buchse schließt.
Anschlüsse: 1/2” bis 1”. Erhältlich in PVC, CPVC, natürlichem
Polypropylen oder PVDF. Montage der HTA-Ventile an Rohren
mit einem Durchmesser von 3/8” bis 1/2”.
SERIE „IDA“ SCHNELLENTLEERUNGSVENTIL
Am Ablauf montiertes Ventil
für das rasche Entleeren eines
Beckens oder Tanks. Das
Ventil IDA ist erhältlich als:
doppelt-wirkend Luft zu Luft
oder oder normal geschlossen
mit Federrücklauf. Das Ventil
ist für hohe Kapazitäten
ausgelegt und erzielt bis zu zweimal so hohe
Durchflussraten wie herkömmliche
Entleerungsventile. Bleibt blasendicht mit einem
Ventilteller von bis zu 25”. Größen: 4”, 5” und 6”.
Erhältlich in PVDF, Polypropylen oder PVC.
Serie „MFR“ MANUELLE
SELBSTSCHLIESSENDE VENTILE
Die Ventile der MFR-Serie
werden manuell per Hand
oder Fuß betätigt und sind
somit ideal für
Anwendungen, bei denen
eine Hand bzw. die Hände
frei für andere Tätigkeiten sein müssen. Ein
automatischer Federrücklauf sperrt das
Ventil blasendicht ab. Friktionsarmes
Design, keine benetzten Metalle. Größen:
1/2” und 3/4”. Cv-Werte 2,5 und 5,0; max.
10 bar; Vakuum-Service verfügbar.
TRENNMITTLER, MESSUNG & STEUERUNG
SERIE „GGS“ CHEMISCHE TRENNMITTLER
SERIE „GGME“ MINI-MEMBRAN-TRENNMITTLER
Mit PTFE- oder Viton-Abdichtung, schützt Instrumente
vor Korrosion und Verstopfung bei gleichzeitig hoher
Genauigkeit. Einzigartiger Seckskantanschluss (nicht
benetzt) verhindert Brechen. Erhältlich mit oder ohne
21/2” Vakuum- oder Manometer aus Edelstahl. Anschluss
1/2”. Manometeranschluss 1/4” oder 1/2”. Kompakte
Membrandichtung der Serie GGME auch für Druck oder
Vakuum geeignet.
SERIE „GGMU“ ULTRAREINE TRENNMITTLER
Einzigartiges „In-Line”-Design. Kein
Totvolumen, das Wachstum von Bakterien
und Kontamination ermöglicht. Aus
unpigmentiertem Kunststoffmaterial, FKM
oder metallion-freiem EPDM. Spezieller
Elastomerschlauch trennt das
Systemmedium vom Füllmedium und
garantiert eine genaue Anzeige.
Adaptierbar an bestehende Rohrsysteme.
Größen: 1/2” bis 2”.
SERIE „SWT“ DRUCKSCHALTER
Um der Ausrüstung zu signalisieren, wenn der
Druck in einem Rohrsystem über einen
festgelegten Wert steigt bzw. darunter fällt.
Einfache Anpassung mit Adjustierschraube.
Maximaler Betriebsdruck: 10 bar. Mit NEMA 4X
Design, patentierter Fail-Dry®
Sicherheitsentlüftung, PTFE-Membran (keine
benetzten Elastomere) und Plastik-Grip.
Standard: Sprungschalter 16 A/3 Terminals;
Schalter mit 25 A oder 3 A mit geringer Totzone
sind optional. Alle entsprechen UL-Standards,
CSA-genehmigt. PVC mit 1/2” NPT Anschluss.
SERIE „PT-SS“ TRIDICATOR
Druck- und Temperaturanzeige mit extra
Niedrigprofil-Sensor in einer Armatur. Geeignet für
Anwendungen ohne Resistenz gegen benetzte
Metalle. Stahlkörper und Edelstahlanschluss,
mehrere Druckbereiche: 21/2” oder 3”.
PLAST-O-MATIC VALVES, INC. • 973-256-3000 • Fax: 973-256-4745 • www.plastomatic.com

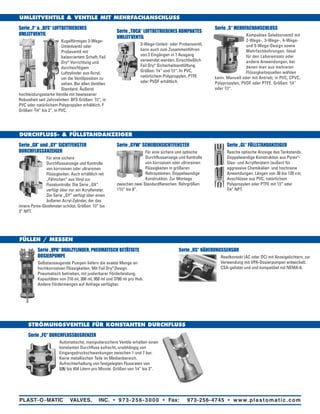

5. Serie „S“ MEHRFACHANSCHLUSS
Kompaktes Selektorventil mit
2-Wege-, 3-Wege-, 4-Wege-
und 5-Wege-Design sowie
Mehrfachbohrungen. Ideal
für den Laboreinsatz oder
andere Anwendungen, bei
denen man aus mehreren
Flüssigkeitsquellen wählen
kann. Manuell oder mit Antrieb; in PVC, CPVC,
Polypropylen, PVDF oder PTFE. Größen: 1/4”
oder 1/2”.
UMLEITVENTILE & VENTILE MIT MEHRFACHANSCHLUSS
Serie „F“ & „BFS“ LUFTBETRIEBENES
UMLEITVENTIL
Kugelförmiges 3-Wege-
Umleitventil oder
Probeventil mit
balanciertem Schaft, Fail
Dry®
Vorrichtung und
durchsichtigem
Luftzylinder aus Acryl,
um die Ventilposition zu
sehen. Bei allen Ventilen
Standard. Äußerst
hochleistungsstarke Ventile mit bewiesener
Robustheit seit Jahrzehnten. BFS Größen: 1/2”, in
PVC oder natürlichem Polypropylen erhältlich. F
Größen: 3/4” bis 2”, in PVC.
Serie „TUCA“ LUFTBETRIEBENES KOMPAKTES
UMLEITVENTIL
3-Wege-Umleit- oder Probenventil,
kann auch zum Zusammenführen
von 2 Eingängen in 1 Ausgang
verwendet werden. Einschließlich
Fail Dry®
Sicherheitsentlüftung.
Größen: 1/4” und 1/2”. In PVC,
natürlichem Polypropylen, PTFE
oder PVDF erhältlich.
Serie „GL“ FÜLLSTANDANZEIGER
Rasche optische Anzeige des Tankstands.
Doppelwandige Konstruktion aus Pyrex®
-
Glas- und Acrylfenstern (außen) für
aggressive Chemikalien und hochreine
Anwendungen. Längen von 30 bis 120 cm;
Anschlüsse aus PVC, natürlichem
Polypropylen oder PTFE mit 1/2” oder
3/4” NPT.
DURCHFLUSS- & FÜLLSTANDANZEIGER
Serie „GX“ und „GY“ SICHTFENSTER
DURCHFLUSSANZEIGER
Für eine sichere
Durchflussanzeige und Kontrolle
von korrosiven oder ultrareinen
Flüssigkeiten. Auch erhältlich mit
„Fähnchen“ aus Vinyl zur
Flusskontrolle. Die Serie „GX“
verfügt über nur ein Acrylfenster.
Die Serie „GY“ verfügt über einen
äußeren Acryl-Zylinder, der das
innere Pyrex-Glasfenster schützt. Größen: 1/2” bis
3” NPT.
Serie „GYW“ SCHEIBENSICHTFENSTER
Für eine sichere und optische
Durchflussanzeige und Kontrolle
von korrosiven oder ultrareinen
Flüssigkeiten in größeren
Rohrsystemen. Doppelwandige
Konstruktion. Zur Montage
zwischen zwei Standardflanschen. Rohrgrößen:
11/2” bis 8”.
Serie „RS“ NÄHERUNGSSENSOR
Reedkontakt (AC oder DC) mit Anzeigelichtern, zur
Verwendung mit VPA-Dosierpumpen entwickelt.
CSA-gelistet und und kompatibel mit NEMA-6.
STRÖMUNGSVENTILE FÜR KONSTANTEN DURCHFLUSS
FÜLLEN / MESSEN
Serie „FC“ DURCHFLUSSBEGRENZER
Automatische, manipuliersichere Ventile erhalten einen
konstanten Durchfluss aufrecht, unabhängig von
Eingangsdruckschwankungen zwischen 1 und 7 bar.
Keine metallischen Teile im Medienbereich.
Aufrechterhaltung von festgelegten Flussraten von
0,95/ bis 454 Litern pro Minute. Größen von 1/4” bis 3”.
Serie „VPA“ DUALZYLINDER, PNEUMATISCH BETÄTIGTE
DOSIERPUMPE
Selbstansaugende Pumpen liefern die exakte Menge an
hochkorrosiven Flüssigkeiten. Mit Fail Dry®
Design.
Pneumatisch betrieben, mit justierbarer Förderleistung.
Kapazitäten von 210 ml, 300 ml, 950 ml und 3780 ml pro Hub.
Andere Fördermengen auf Anfrage verfügbar.
PLAST-O-MATIC VALVES, INC. • 973-256-3000 • Fax: 973-256-4745 • www.plastomatic.com

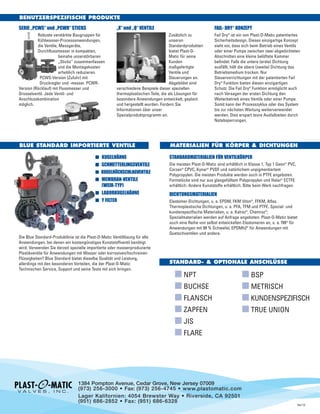

6. I KUGELHÄHNE
I SCHMETTERLINGSVENTILE
I KUGELRÜCKSCHLAGVENTILE
I MEMBRAN-VENTILE
(WEIR-TYP)
I LABORKUGELHÄHNE
I Y FILTER
Die Blue Standard-Produktlinie ist die Plast-O-Matic Ventillösung für alle
Anwendungen, bei denen ein kostengünstiges Kunststoffventil benötigt
wird. Verwenden Sie derzeit spezielle importierte oder massenproduzierte
Plastikventile für Anwendungen mit Wasser oder korrosiven/hochreinen
Flüssigkeiten? Blue Standard bietet dieselbe Qualität und Leistung,
allerdings mit den besonderen Vorteilen, die der Plast-O-Matic
Technischen Service, Support und seine Tests mit sich bringen.
®
100 c 30B
BENUTZERSPEZIFISCHE PRODUKTE
SERIE „PCWS“ und „PCWR“ STICKS
Robuste verstärkte Baugruppen für
Kühlwasser-Prozessanwendungen,
die Ventile, Messgeräte,
Durchflussmesser in kompakten,
beinahe unzerstörbaren
„Sticks“ zusammenfassen
und die Montagekosten
erheblich reduzieren.
PCWS-Version (Zufuhr) mit
Druckregler und -messer. PCWR-
Version (Rücklauf) mit Flussmesser und
Drosselventil. Jede Ventil- und
Anschlusskombination
möglich.
BLUE STANDARD IMPORTIERTE VENTILE
FAIL- DRY®
KONZEPT
Fail Dry®
ist ein von Plast-O-Matic patentiertes
Sicherheitsdesign. Dieses einzigartige Konzept
sieht vor, dass sich beim Betrieb eines Ventils
oder einer Pumpe zwischen zwei abgedichteten
Abschnitten eine kleine belüftete Kammer
befindet. Falls die untere (erste) Dichtung
ausfällt, hält die obere (zweite) Dichtung das
Betriebsmedium trocken. Nur
Steuervorrichtungen mit der patentierten Fail
Dry®
Funktion bieten diesen einzigartigen
Schutz. Die Fail Dry®
Funktion ermöglicht auch
nach Versagen der ersten Dichtung den
Weiterbetrieb eines Ventils oder einer Pumpe.
Somit kann der Prozesszyklus oder das System
bis zur nächsten Wartung weiterverwendet
werden. Dies erspart teure Ausfallzeiten durch
Notabsperrungen.
„X“ und „Q“ VENTILE
Zusätzlich zu
unseren
Standardprodukten
bietet Plast-O-
Matic für seine
Kunden
maßgefertigte
Ventile und
Steuerungen an.
Abgebildet sind
verschiedene Beispiele dieser speziellen
thermoplastischen Teile, die als Lösungen für
besondere Anwendungen entwickelt, geplant
und hergestellt wurden. Fordern Sie
Informationen über unser
Spezialproduktprogramm an.
1384 Pompton Avenue, Cedar Grove, New Jersey 07009
(973) 256-3000 • Fax: (973) 256-4745 • www.plastomatic.com
Lager Kalifornien: 4054 Brewster Way • Riverside, CA 92501
(951) 686-2852 • Fax: (951) 686-6328
04/12
STANDARDMATERIALIEN FÜR VENTILKÖRPER
Die meisten Plast-O-Matic sind erhältlich in Klasse 1, Typ 1 Geon®
PVC,
Corzan®
CPVC, Kynar®
PVDF und natürlichem unpigmentiertem
Polypropylen. Die meisten Produkte werden auch in PTFE angeboten.
Formstücke sind nur aus glasgefülltem Polypropylen und Halar®
ECTFE
erhältlich. Andere Kunststoffe erhältlich. Bitte beim Werk nachfragen.
DICHTUNGSMATERIALIEN
Elastomer-Dichtungen, u. a. EPDM, FKM Viton®
, FFKM, Aflas.
Thermoplastische Dichtungen, u. a. PFA, TFM und PTFE. Spezial- und
kundenspezifische Materialien, u. a. Kalrez®
, Chemraz®
;
Spezialmaterialien werden auf Anfrage angeboten. Plast-O-Matic bietet
auch eine Reihe von selbst entwickelten Elastomeren an, u. a. f99®
für
Anwendungen mit 99 % Schwefel, EPDMh2®
für Anwendungen mit
Quetschventilen und andere.
MATERIALIEN FÜR KÖRPER & DICHTUNGEN
STANDARD- & OPTIONALE ANSCHLÜSSE
I NPT
I BUCHSE
I FLANSCH
I ZAPFEN
I JIS
I FLARE
I BSP
I METRISCH
I KUNDENSPEZIFISCH
I TRUE UNION
