Das Dokument beschreibt die Implementierung von BPMN und Workflows in .NET mithilfe der Camunda-Plattform, um bestehende Probleme in einem legacy System zu lösen, das mit hohen Wartungs- und Entwicklungskosten konfrontiert war. Es hebt die Vorteile von Camunda in Bezug auf Verfügbarkeit, Skalierbarkeit, Wartbarkeit und Transparenz hervor, sowie die positiven Erfahrungen und Ergebnisse, die aus der Verwendung dieser Open-Source-Plattform gewonnen wurden. Zukünftige Schritte umfassen den Ausbau des Prozessmodells für weitere Produktionsschritte.

1. BPMN UND WORKFLOWS
IN .NET – DAS GEHT!
21. Februar 2017 | Michael Prüfer & Bernd Rücker
Basta! 2017
michael@pruefer.xyz

2. AUSGANGSSITUATION

3. AUSSCHNITT STELLT SICH VOR
 Medienbeobachtung
• 7.000 Printmedien
• 2.500 TV-Sendungen in 90 TV Sendern
• 4.500 Radio-Sendungen in 85 Radio-Sendern
• 120.000 Online-Medien
• 8 Nachrichtenagenturen
 Medienspiegel
 Medienanalyse

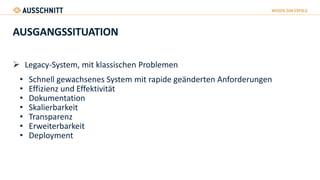

4. AUSGANGSSITUATION
 Legacy-System, mit klassischen Problemen
• Schnell gewachsenes System mit rapide geänderten Anforderungen
• Effizienz und Effektivität
• Dokumentation
• Skalierbarkeit
• Transparenz
• Erweiterbarkeit
• Deployment

5. AUSGANGSSITUATION

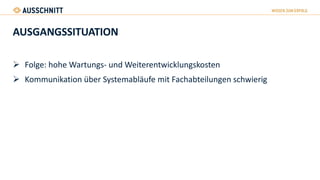

 Folge: hohe Wartungs- und Weiterentwicklungskosten
 Kommunikation über Systemabläufe mit Fachabteilungen schwierig

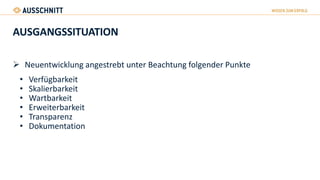

6. AUSGANGSSITUATION
 Neuentwicklung angestrebt unter Beachtung folgender Punkte
• Verfügbarkeit
• Skalierbarkeit
• Wartbarkeit
• Erweiterbarkeit
• Transparenz
• Dokumentation

7. AUSGANGSSITUATION
 Architekturentwurf sah stark nach einem Workflow-Management-System aus
 Idee, nach so etwas zu suchen (Wir können nicht die ersten sein die dieses
Problem haben!)
 Chef hatte da ne Idee :D => Camunda

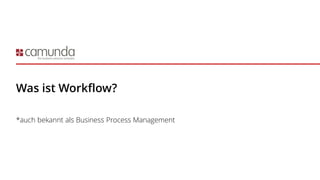

8. Was ist Workflow?
*auch bekannt als Business Process Management

9. Beispiel
* Modelliert in BPMN
= ISO Standard für Modellierung und Ausführung

12. Realistischere Beispiele aus der Praxis

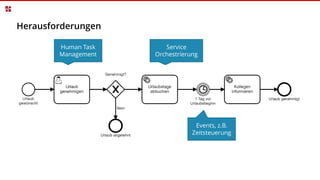

13. Herausforderungen
Human Task
Management
Service
Orchestrierung
Events, z.B.
Zeitsteuerung

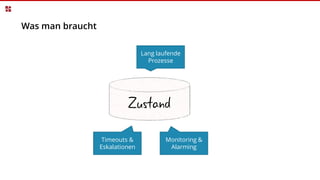

14. Was man braucht
Zustand
Lang laufende
Prozesse
Timeouts &
Eskalationen
Monitoring &
Alarming

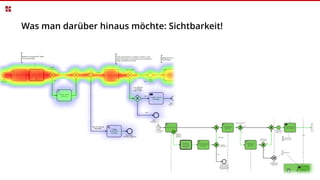

15. Was man darüber hinaus möchte: Sichtbarkeit!

16. Alarming by
management attention

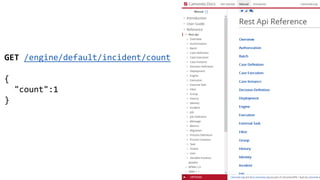

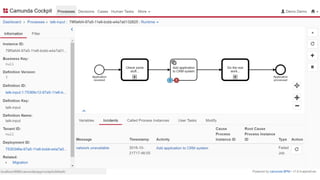

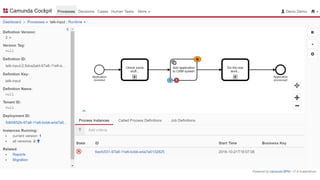

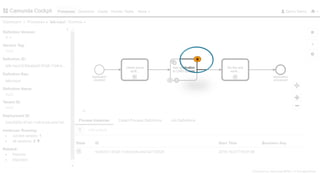

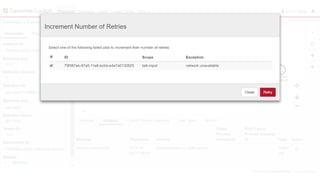

19. GET /engine/default/incident/count
{
"count":1
}

28. OK. Aber warum Camunda?

29. The 7 sins of workflow and Java
Zero-code suites
Homegrown
engine
No engine Wrong engine Wrong usage
4
6
5
7
Fragt mich später!
Oder haltet ein Auge auf
@berndruecker

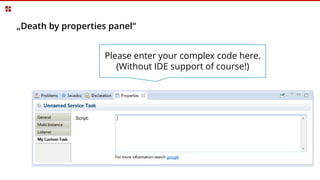

30. „Death by properties panel“
Script:
Please enter your complex code here.
(Without IDE support of course!)

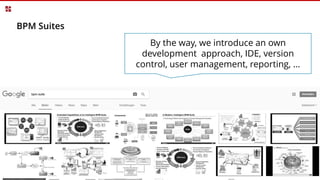

31. BPM Suites
By the way, we introduce an own
development approach, IDE, version
control, user management, reporting, …

32. Zero Code & Entwickler
Wir haben
Probleme!
Es ist grauenvoll.
Ich hasse BPM!

33. Bernd Rücker
Mitgründer camunda
> 10+ Jahre Workflow-
Erfahrung
@berndruecker
bernd.ruecker@camunda.com
Camunda
Open Source BPM Plattform
Berlin + San Francisco
Inhabergeführt, kein
Fremdkapital
> 60 Mitarbeiter - wachsend

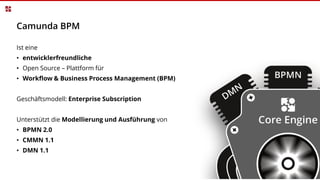

34. Camunda BPM
Ist eine
• entwicklerfreundliche
• Open Source – Plattform für
• Workflow & Business Process Management (BPM)
Geschäftsmodell: Enterprise Subscription
Unterstützt die Modellierung und Ausführung von
• BPMN 2.0
• CMMN 1.1
• DMN 1.1

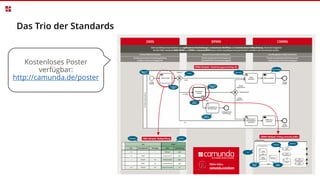

35. Kostenloses Poster
verfügbar:
http://camunda.de/poster
Das Trio der Standards

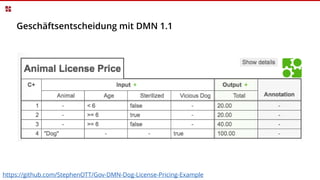

36. Geschäftsentscheidung mit DMN 1.1
https://github.com/StephenOTT/Gov-DMN-Dog-License-Pricing-Example

37. Architektur
Cockpit
Modeler
DB
Tasklist Custom App
Business
Analyst
Java API
Engine
REST API
End User
Developer
Operator

38. Alter!
Java ?????
Weißt du, wo
du hier bist?

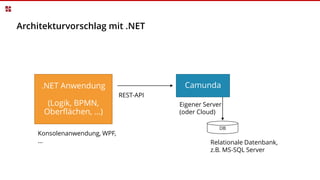

39. Architekturvorschlag mit .NET
Camunda
DB
.NET Anwendung
(Logik, BPMN,
Oberflächen, …)
Konsolenanwendung, WPF,
…
Eigener Server
(oder Cloud)
REST-API
Relationale Datenbank,
z.B. MS-SQL Server

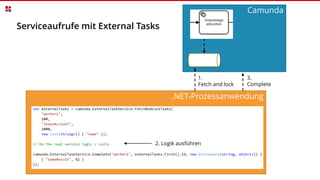

40. .NET-Prozessanwendung
Camunda
Serviceaufrufe mit External Tasks
3.
Complete
2. Logik ausführen
1.
Fetch and lock

41. Live
Demo

42. External Task Workers

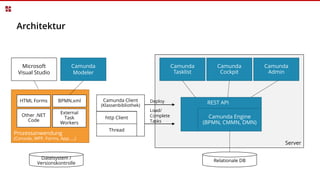

43. Architektur
Server
Camunda
Modeler
Camunda
Tasklist
Camunda
Cockpit
Camunda
Admin
Camunda Engine
(BPMN, CMMN, DMN)
Relationale DB
Prozessanwendung
(Console, WPF, Forms, App, …)
BPMN.xml REST APIDeploy
Microsoft
Visual Studio
Other .NET
Code
External
Task
Workers
Load/
Complete
Tasks
HTML Forms
Dateisystem /
Versionskontrolle
Camunda Client
(Klassenbibliothek)
http Client
Thread

44. NEUE ARCHITEKTUR & WORKFLOW

45. NEUE ARCHITEKTUR & WORKFLOW

46. NEUE ARCHITEKTUR & WORKFLOW

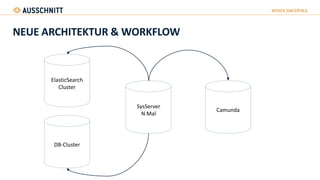

DB-Cluster
ElasticSearch
Cluster
SysServer
N Mal
Camunda

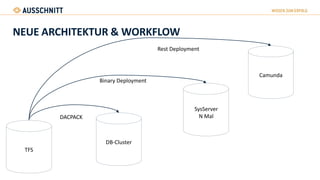

47. NEUE ARCHITEKTUR & WORKFLOW
DB-Cluster
TFS
Camunda
SysServer
N Mal
Binary Deployment
DACPACK
Rest Deployment

48. NEUE ARCHITEKTUR & WORKFLOW

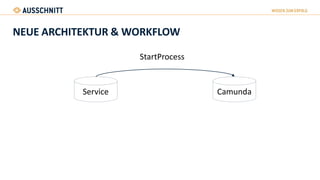

Service Camunda
StartProcess

49. NEUE ARCHITEKTUR & WORKFLOW
Service Camunda
FetchAndLock
ExternalTask

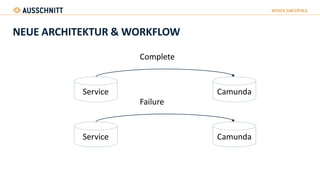

50. NEUE ARCHITEKTUR & WORKFLOW
Service Camunda
Complete
Service Camunda
Failure

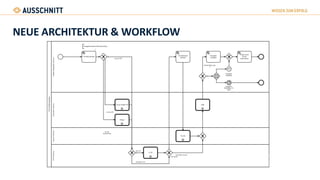

51. NEUE ARCHITEKTUR & WORKFLOW

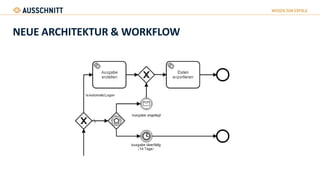

52. NEUE ARCHITEKTUR & WORKFLOW

54. WAS WURDE ERREICHT

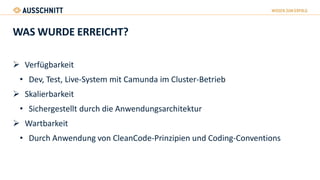

55. WAS WURDE ERREICHT?
 Verfügbarkeit
• Dev, Test, Live-System mit Camunda im Cluster-Betrieb
 Skalierbarkeit
• Sichergestellt durch die Anwendungsarchitektur
 Wartbarkeit
• Durch Anwendung von CleanCode-Prinzipien und Coding-Conventions

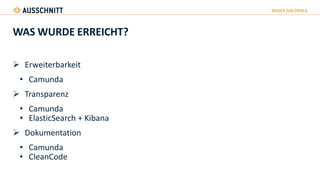

56. WAS WURDE ERREICHT?
 Erweiterbarkeit
• Camunda
 Transparenz
• Camunda
• ElasticSearch + Kibana
 Dokumentation
• Camunda
• CleanCode

57. ERFAHRUNGEN

58. ERFAHRUNGEN

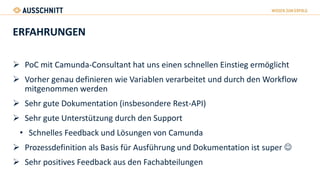

 PoC mit Camunda-Consultant hat uns einen schnellen Einstieg ermöglicht
 Vorher genau definieren wie Variablen verarbeitet und durch den Workflow
mitgenommen werden
 Sehr gute Dokumentation (insbesondere Rest-API)
 Sehr gute Unterstützung durch den Support
• Schnelles Feedback und Lösungen von Camunda
 Prozessdefinition als Basis für Ausführung und Dokumentation ist super 
 Sehr positives Feedback aus den Fachabteilungen

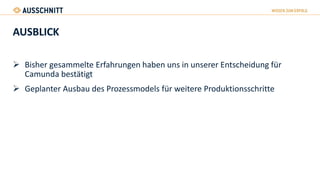

59. AUSBLICK
 Bisher gesammelte Erfahrungen haben uns in unserer Entscheidung für
Camunda bestätigt
 Geplanter Ausbau des Prozessmodels für weitere Produktionsschritte

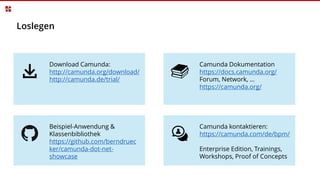

60. Download Camunda:
http://camunda.org/download/
http://camunda.de/trial/
Camunda kontaktieren:
https://camunda.com/de/bpm/
Enterprise Edition, Trainings,
Workshops, Proof of Concepts
Camunda Dokumentation
https://docs.camunda.org/
Forum, Network, …
https://camunda.org/
Loslegen
Beispiel-Anwendung &
Klassenbibliothek
https://github.com/berndruec
ker/camunda-dot-net-
showcase

61. Was zum Nachlesen…

62. Vielen Dank! Fragen?
