Blockkonstruktion mit MDTools 740
Das Dokument beschreibt die Funktionen und Vorteile von MDTools® 740 zur Konstruktion von Ventilblöcken, einschließlich 3D-Visualisierung, automatisierten Bohrungen und der Erstellung parametrisierter Kavitäten. Es hebt die Benutzerfreundlichkeit und Effizienz der Software hervor, sowie die umfassenden Bibliotheken und Anpassungsmöglichkeiten für eine optimale Fertigung. Zusätzlich wird die Kompatibilität mit Software wie Autodesk Inventor und SolidWorks erwähnt.
![S J Vijay[1]](https://cdn.slidesharecdn.com/ss_thumbnails/sjvijay1-124876269802-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
Blockkonstruktion mit MDTools 740
- 1. Home MDTools ® Manifold Design with MDTools® 740

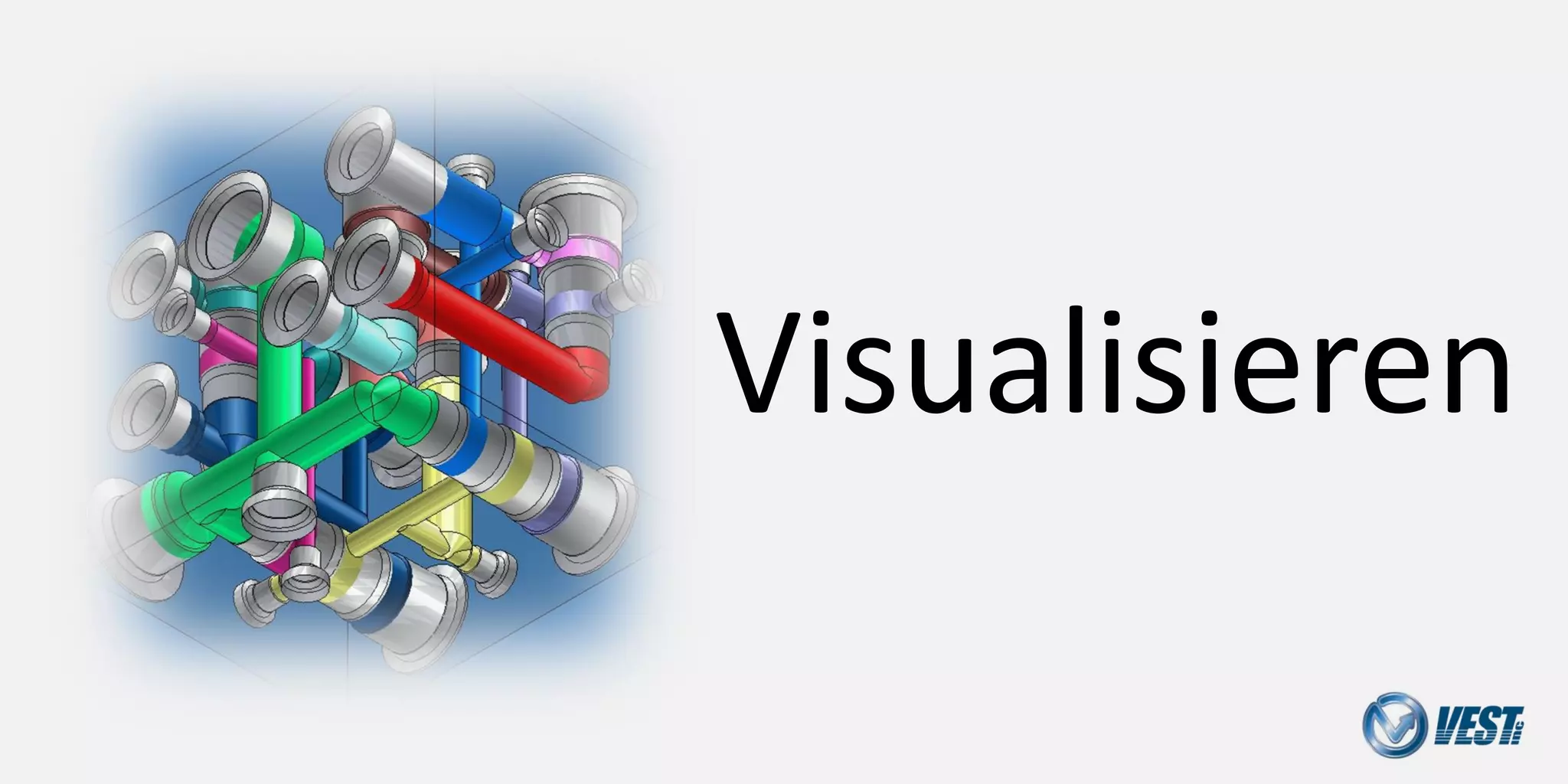

- 2. Visualize Visualisieren Manifold Design with MDTools® 740

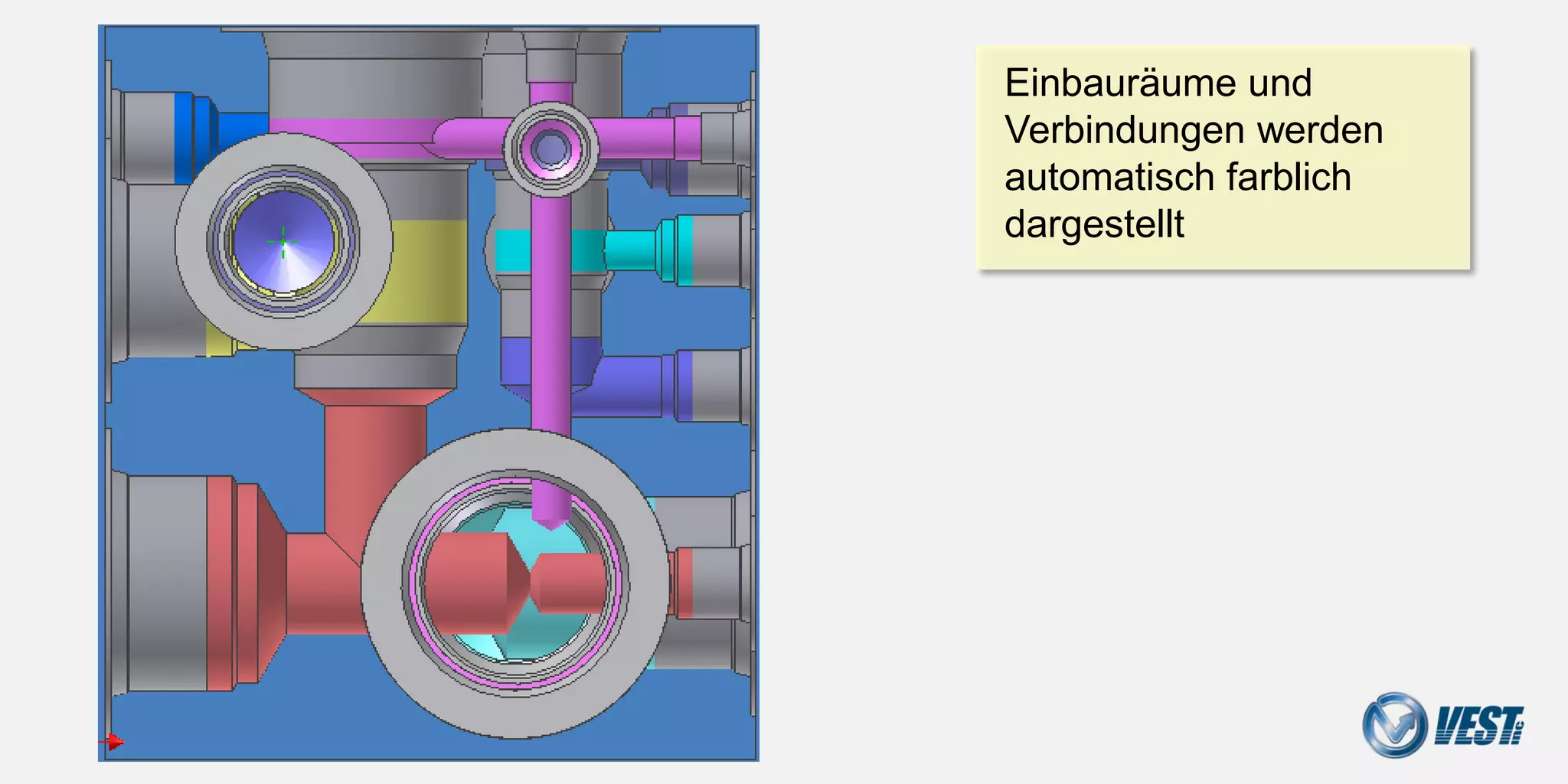

- 3. 3D Visualization Einbauräume und Verbindungen werden automatisch farblich dargestellt Manifold Design with MDTools® 740

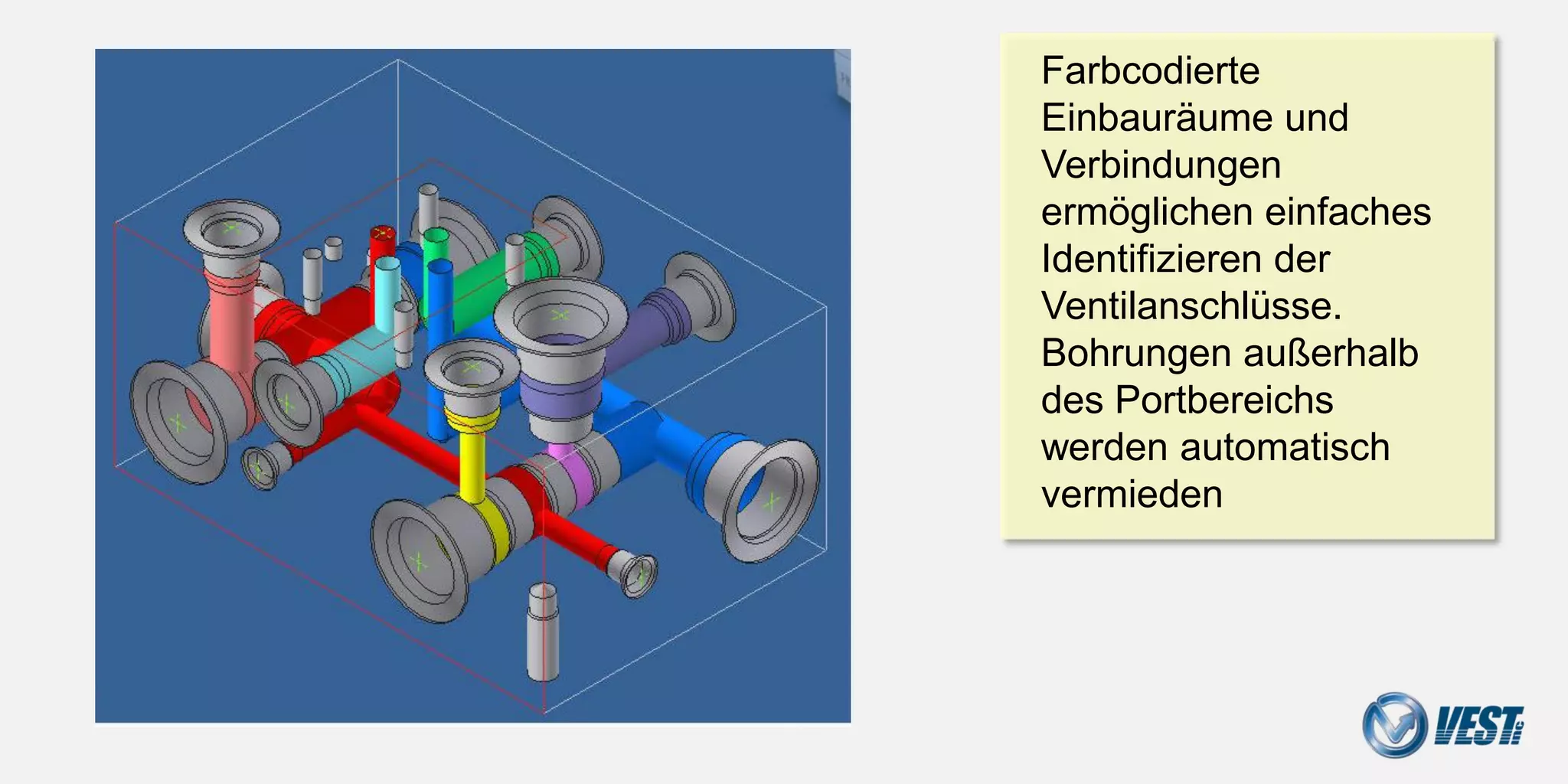

- 4. Color-coded cavities Farbcodierte Einbauräume und Verbindungen ermöglichen einfaches Identifizieren der Ventilanschlüsse. Bohrungen außerhalb des Portbereichs werden automatisch vermieden Manifold Design with MDTools® 740

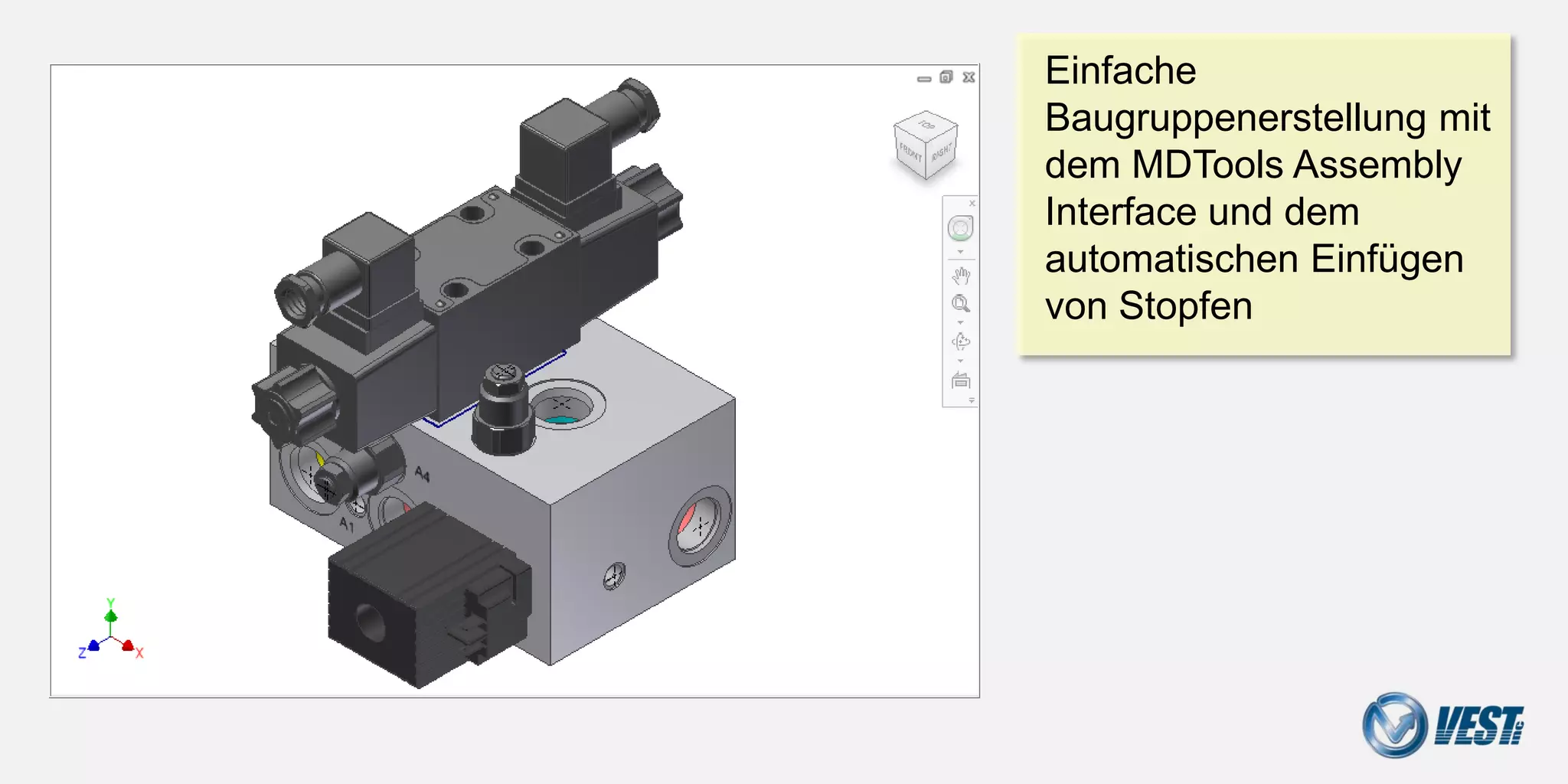

- 5. Manifold Assembly Einfache Baugruppenerstellung mit dem MDTools Assembly Interface und dem automatischen Einfügen von Stopfen Manifold Design with MDTools® 740
- 6. Design Konstruieren Manifold Design with MDTools® 740

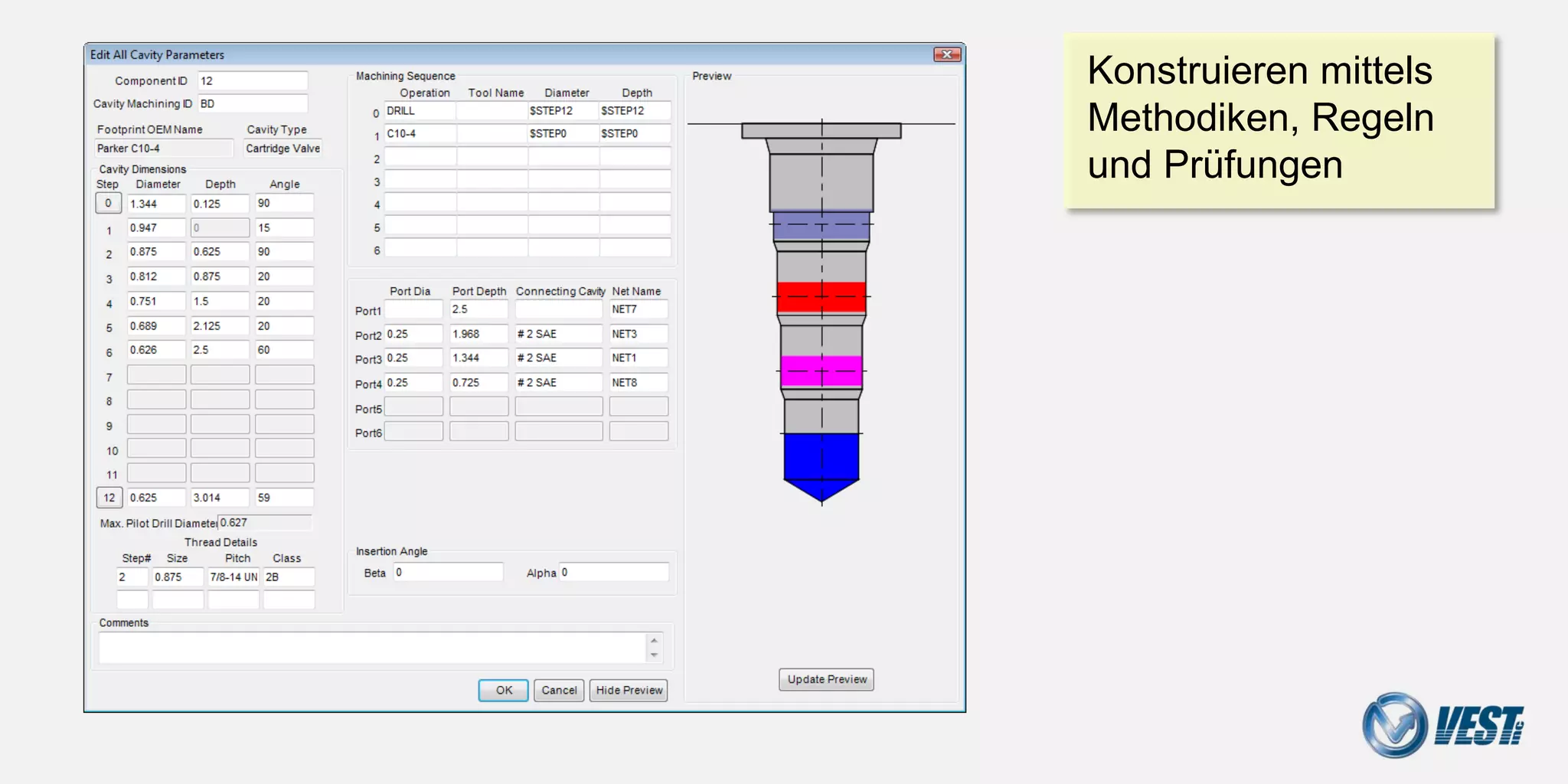

- 7. Embedded manifold designmethodology Konstruieren mittels Methodiken, Regeln, und Prüfungen Manifold Design with MDTools® 740

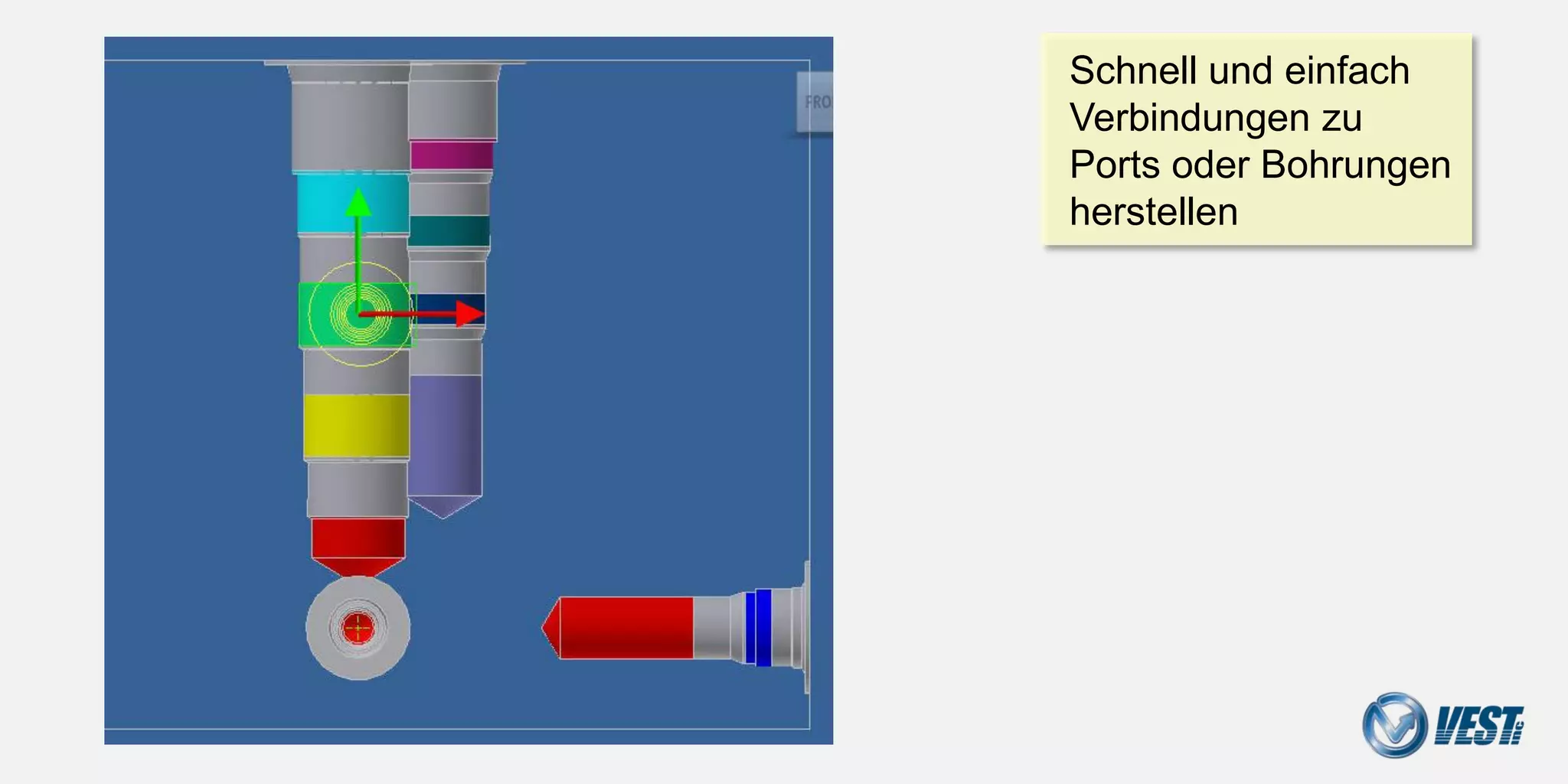

- 8. Easy connections Schnell und einfach Verbindungen zu Ports oder Bohrungen herstellen Manifold Design with MDTools® 740

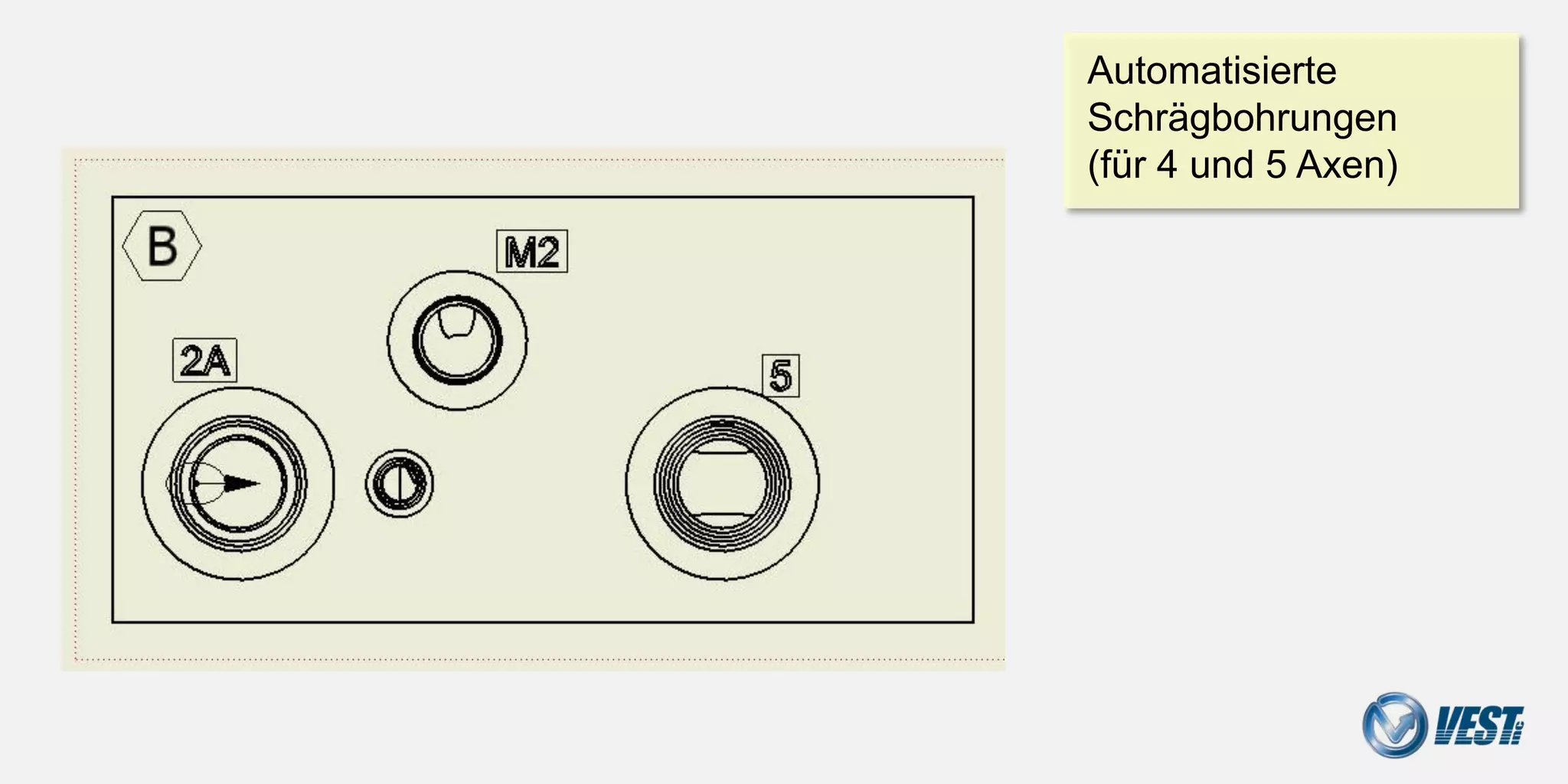

- 9. Automated angle holes Automatisierte Schrägbohrungen (für 4 und 5 Axen) Manifold Design with MDTools® 740

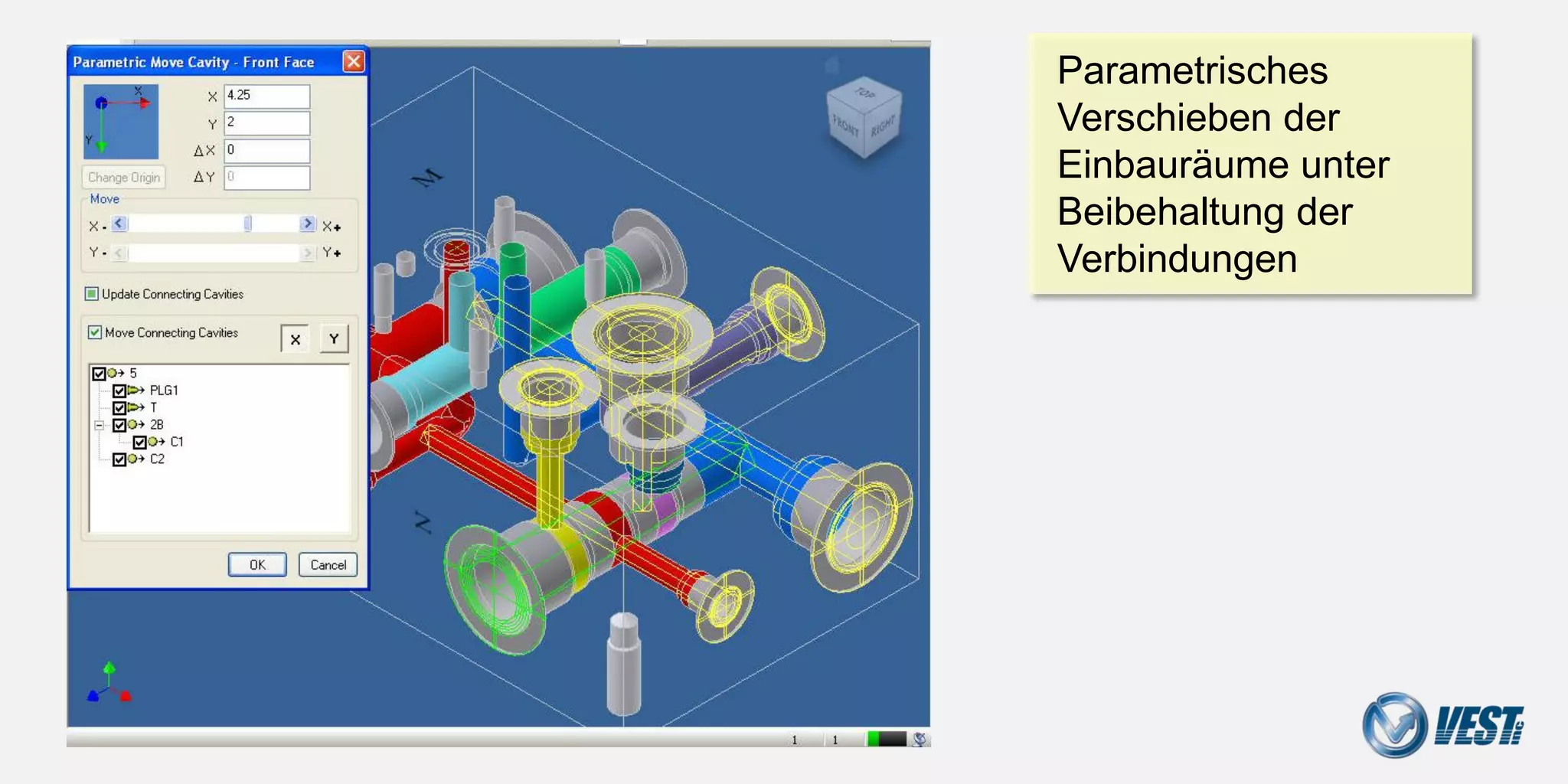

- 10. Parametric cavity manipulation Parametrisches Verschieben der Einbauräume unter Beibehaltung der Verbindungen Manifold Design with MDTools® 740

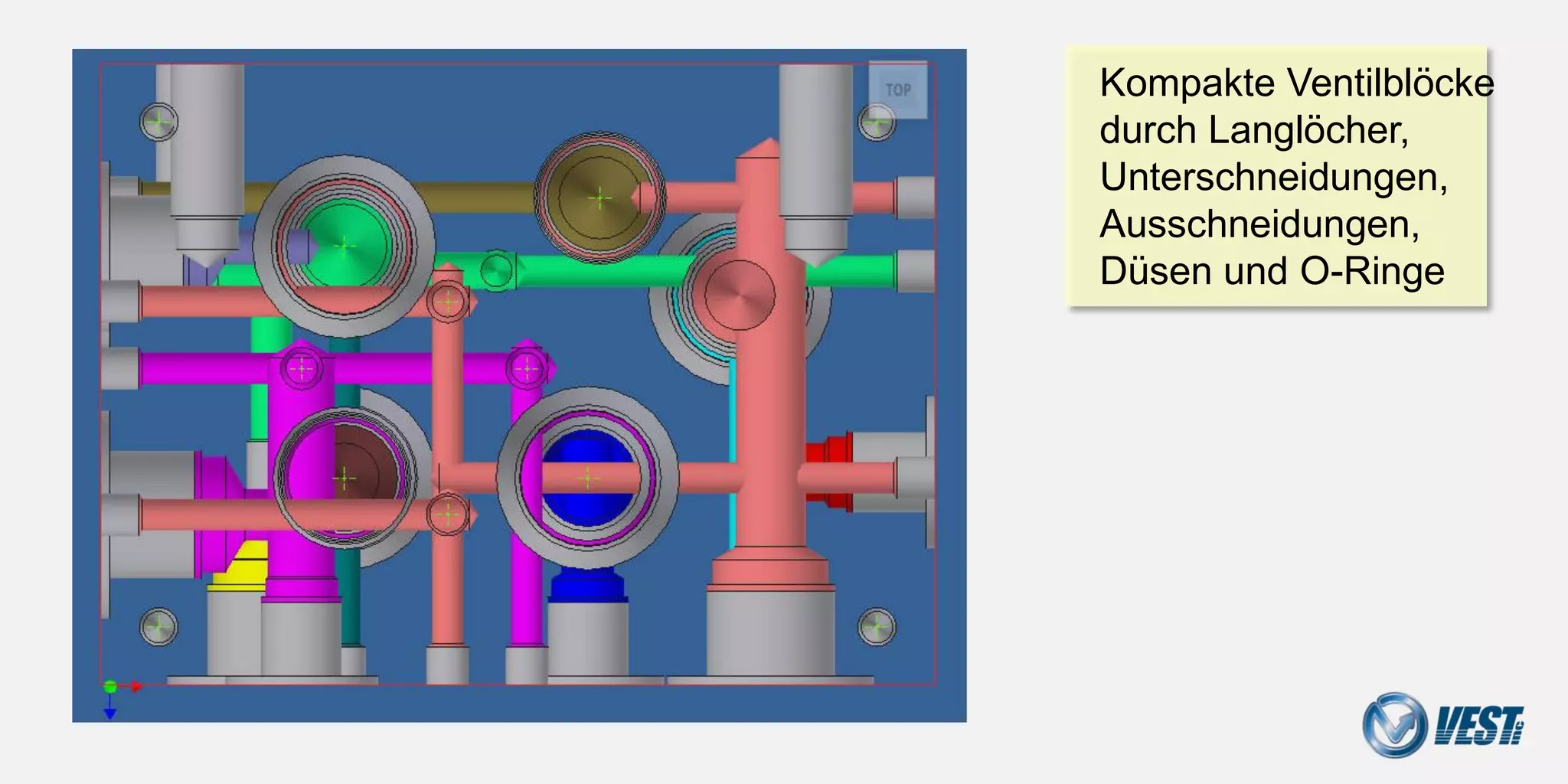

- 11. Compact manifolds Kompakte Ventilblöcke: Einsatz von Langlöchern, Unterschneidungen, Offset-Bohrungen, Düsen und O-Ringen Manifold Design with MDTools® 740

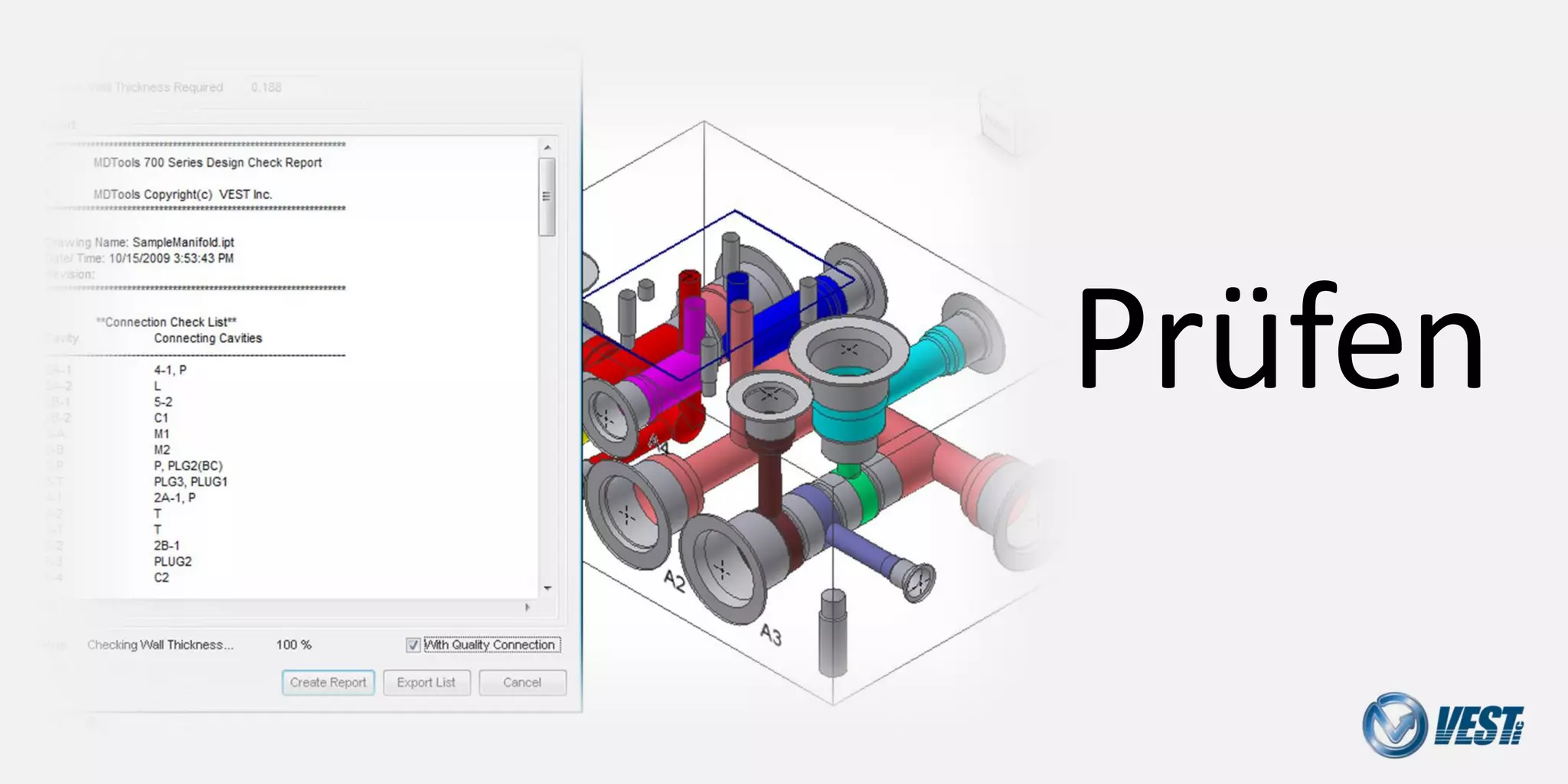

- 12. Check Prüfen Manifold Design with MDTools® 740

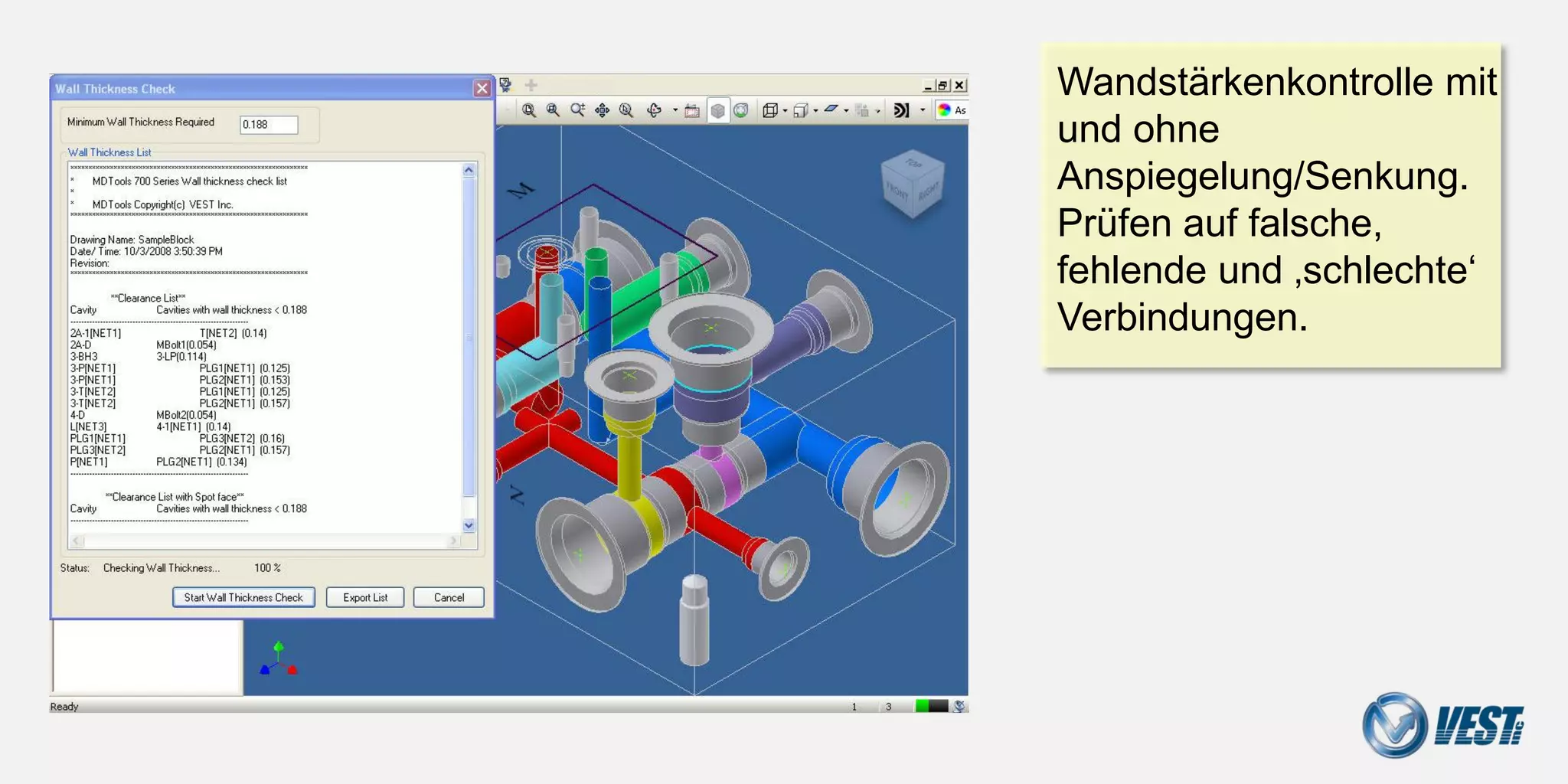

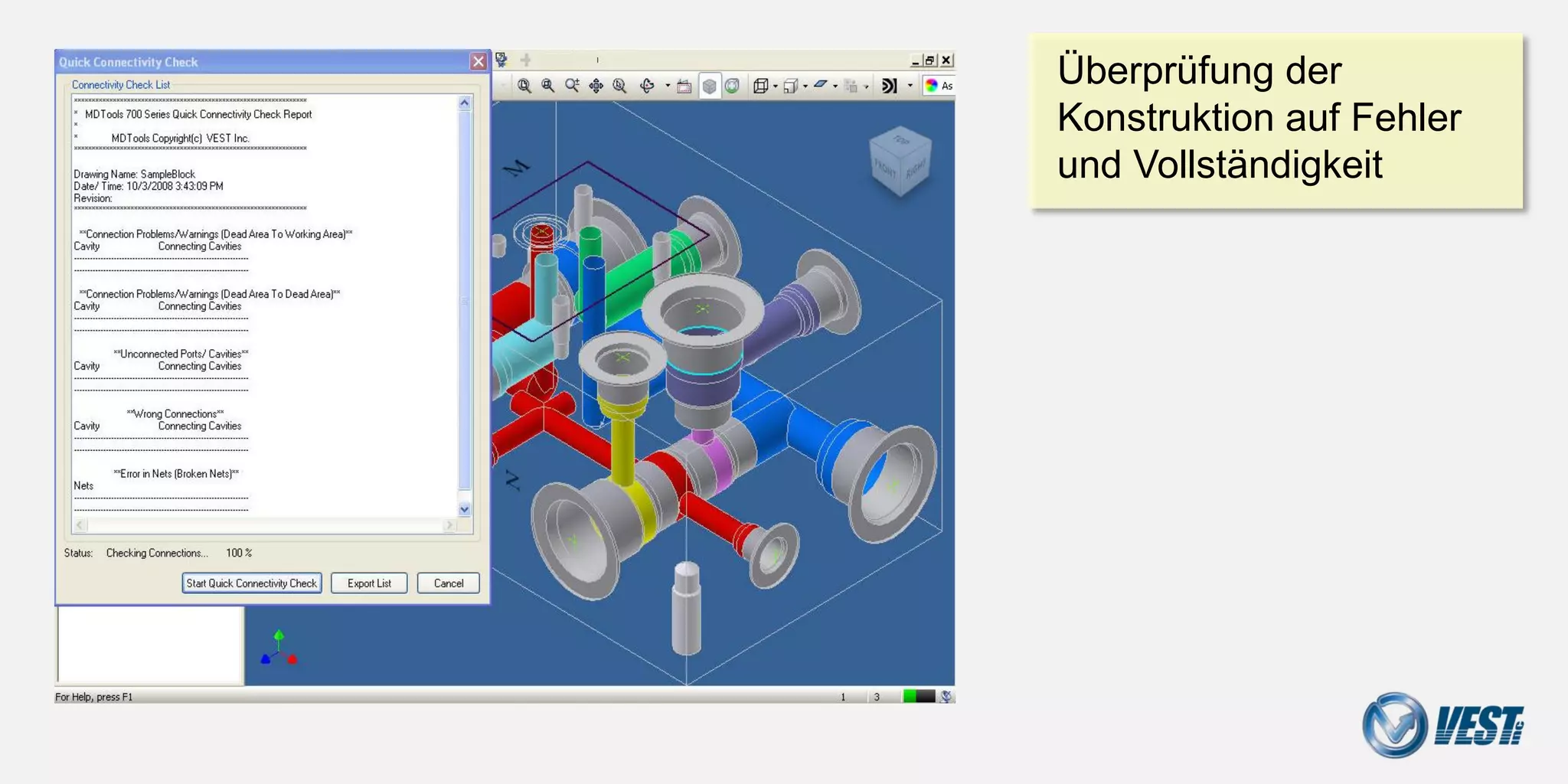

- 13. Design Check Wandstärkenkontrolle mit und ohne Anspiegelung/Senkung. Prüfen auf falsche, fehlende und‚ schlechte‘ Verbindungen Manifold Design with MDTools® 740

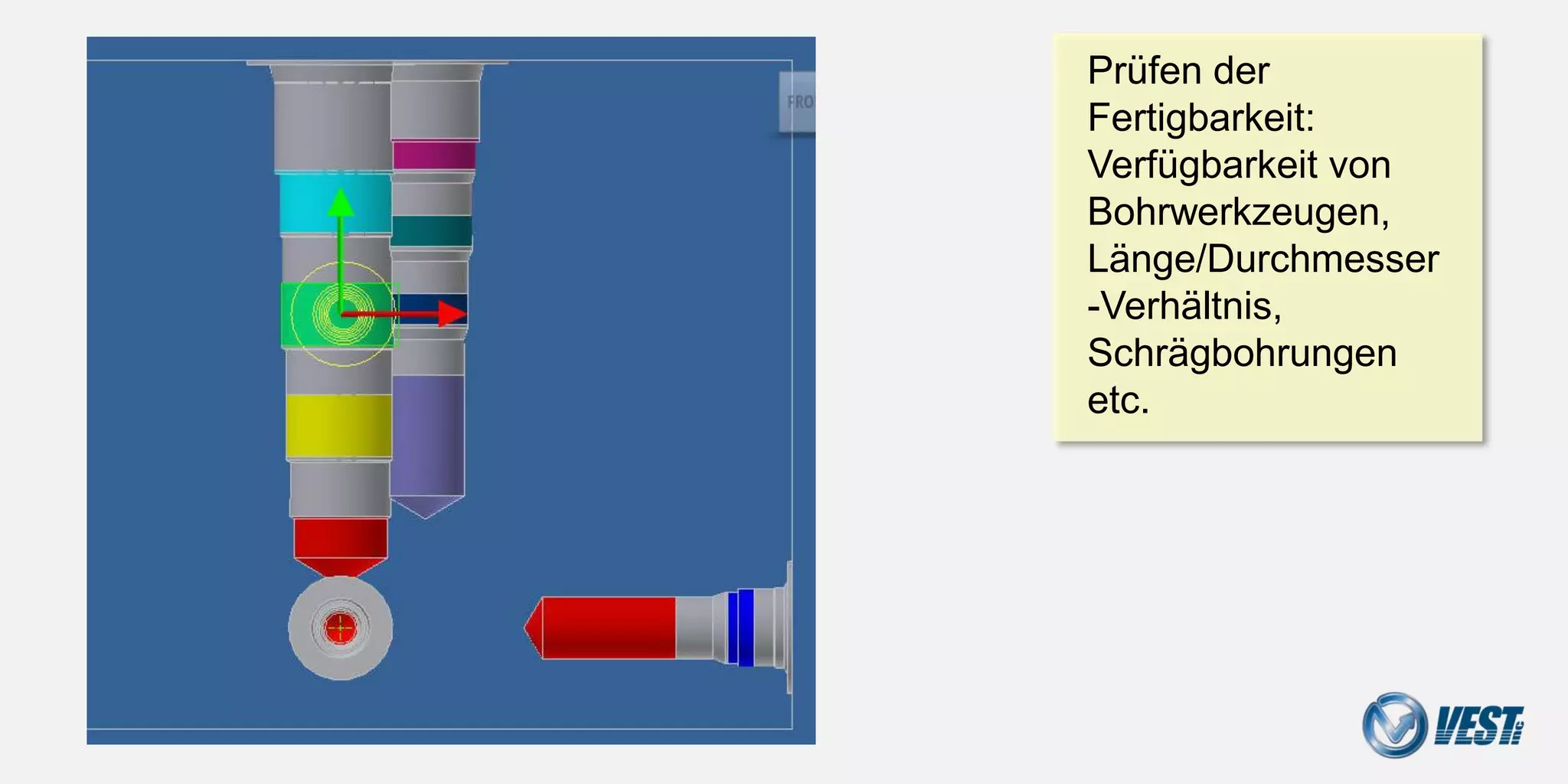

- 14. Check Manufacturability Prüfen der Fertigbarkeit: Verfügbarkeit von Bohrwerkzeugen, Länge/Durchmesser- Verhältnis, Schrägbohrungen etc. Manifold Design with MDTools® 740

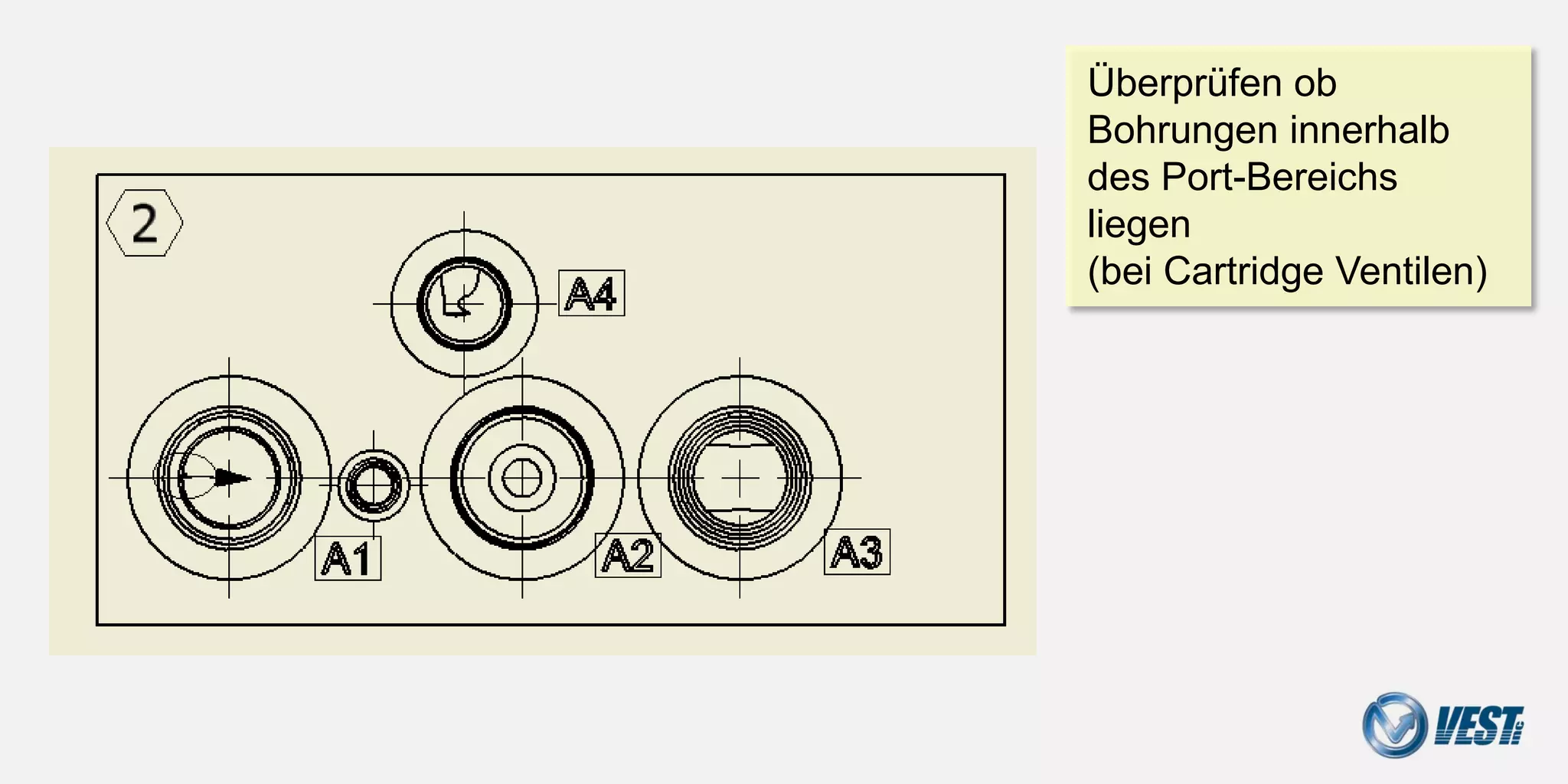

- 15. Check holes cuttings Überprüfen ob Bohrungen innerhalb des Port-Bereichs liegen (bei Cartridge Ventilen) Manifold Design with MDTools® 740
- 16. Automate Automatisieren Manifold Design with MDTools® 740

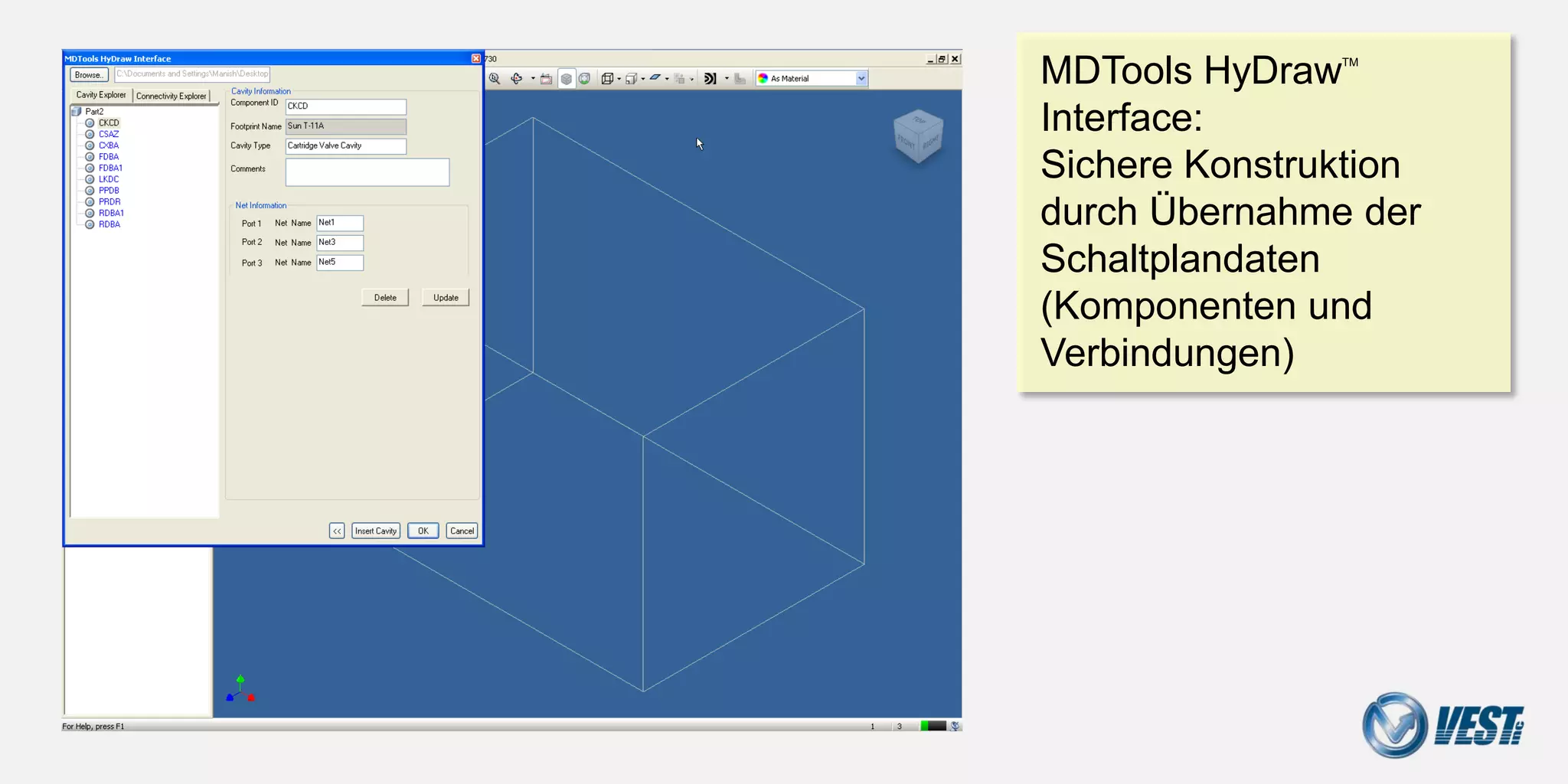

- 17. MDTools HyDraw Interface MDTools HyDrawTM Interface: Fehlerfreie und schnelle Konstruktion durch Übernahme der Schaltplandaten (Komponenten und Verbindungen) Manifold Design with MDTools® 740

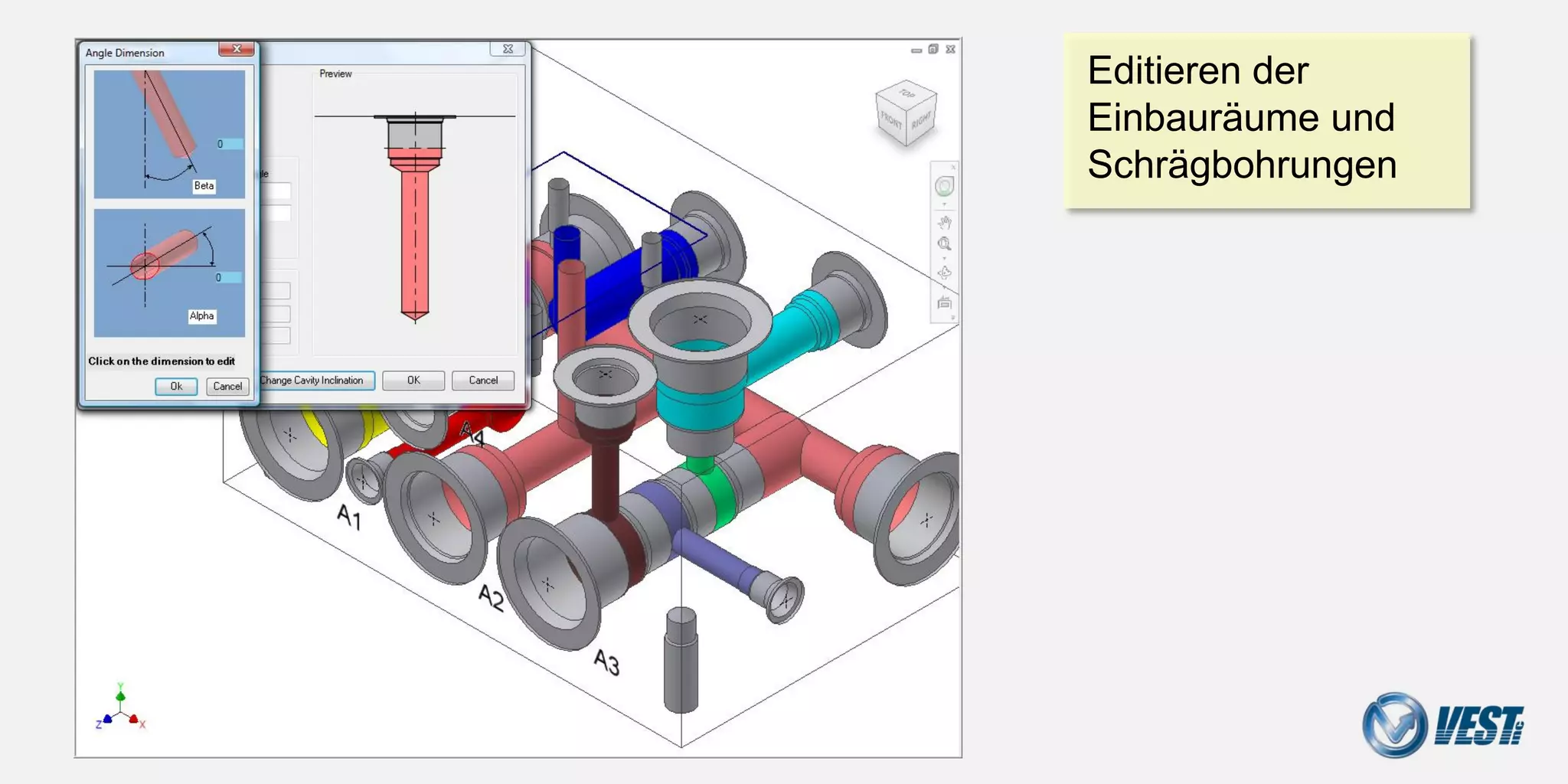

- 18. Angle hole andcavity manipulation Editieren der Einbauräume und Schrägbohrungen Manifold Design with MDTools® 740

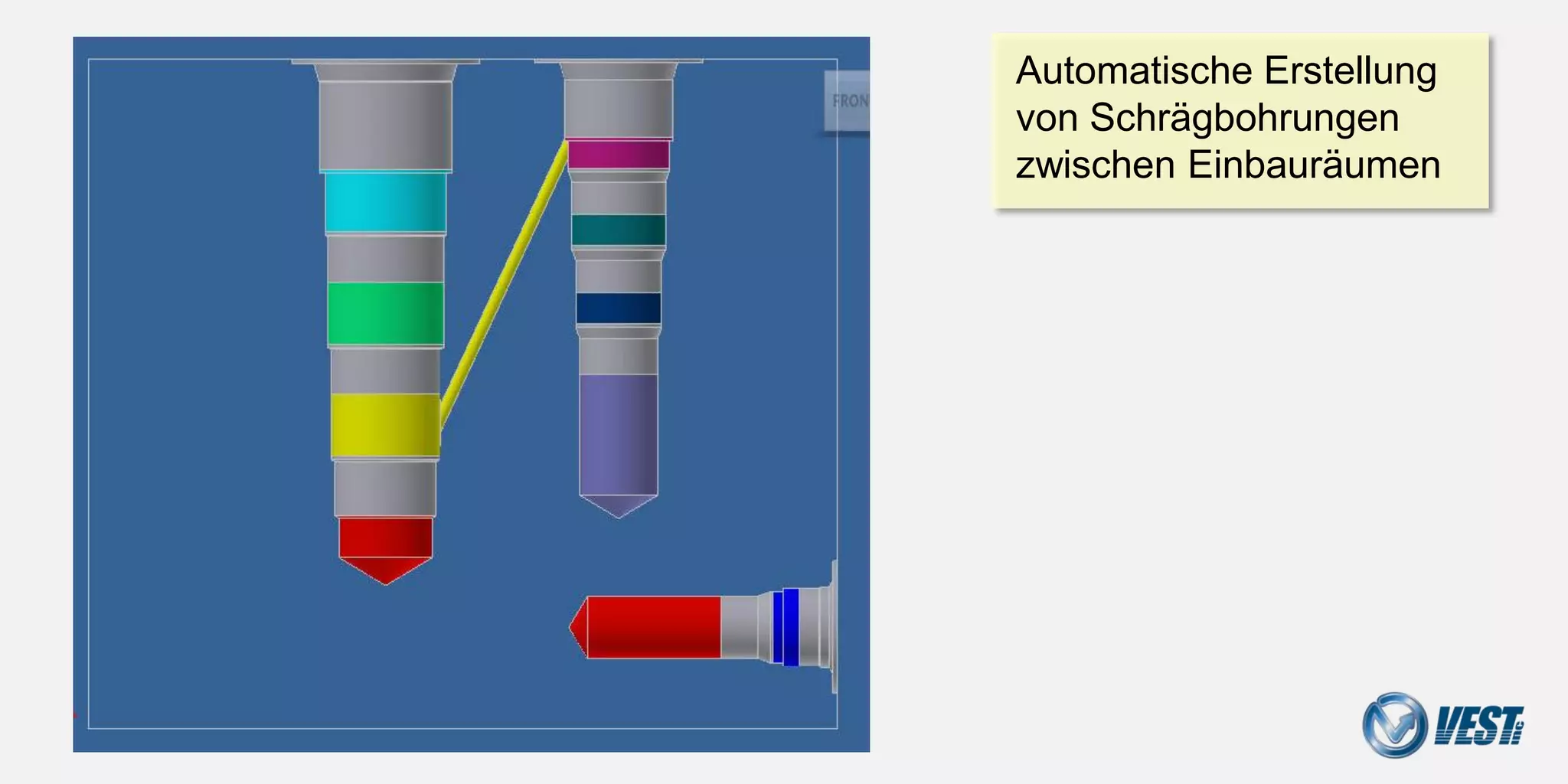

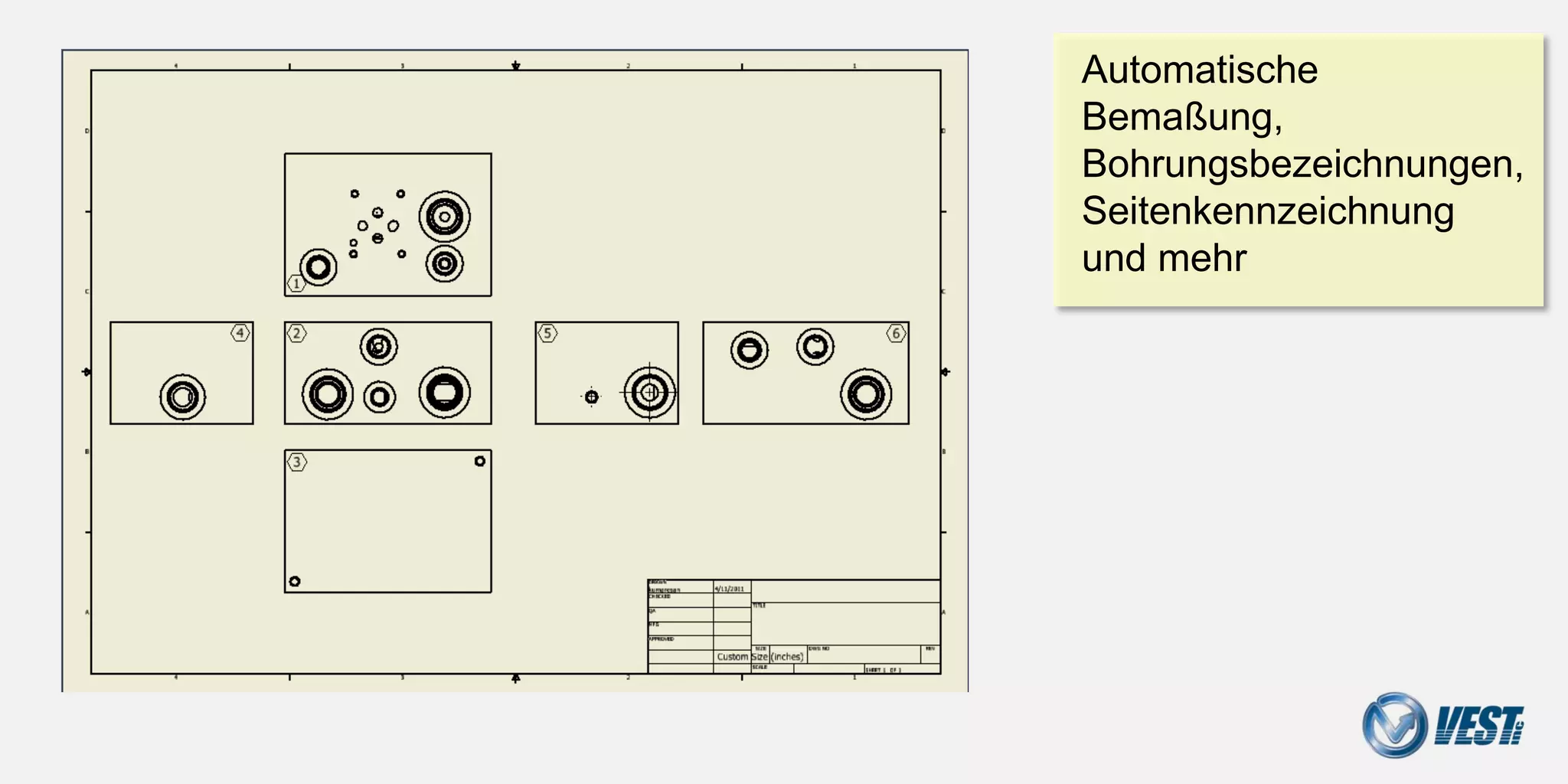

- 19. Dimensioning Automatisches Vermaßen aller 6 Ansichten Manifold Design with MDTools® 740
- 20. Dimensioning Ein- und Ausblenden der Bohrungen in der Zeichnung Manifold Design with MDTools® 740

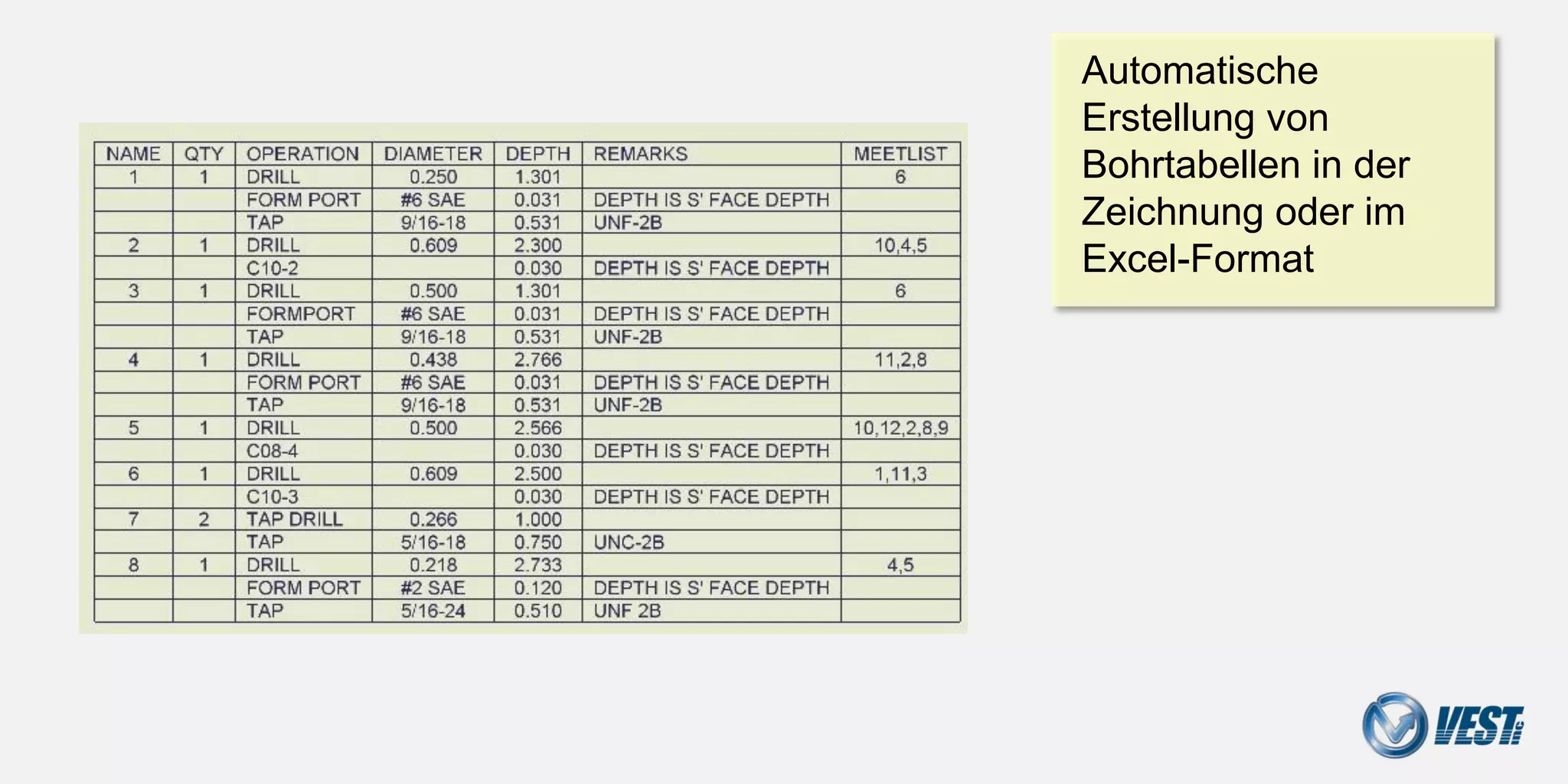

- 21. Machining/Bore chart Bohrtabellen mit detaillierten Angaben „wie“ und „wo“ sich die Bohrungen schneiden Manifold Design with MDTools® 740

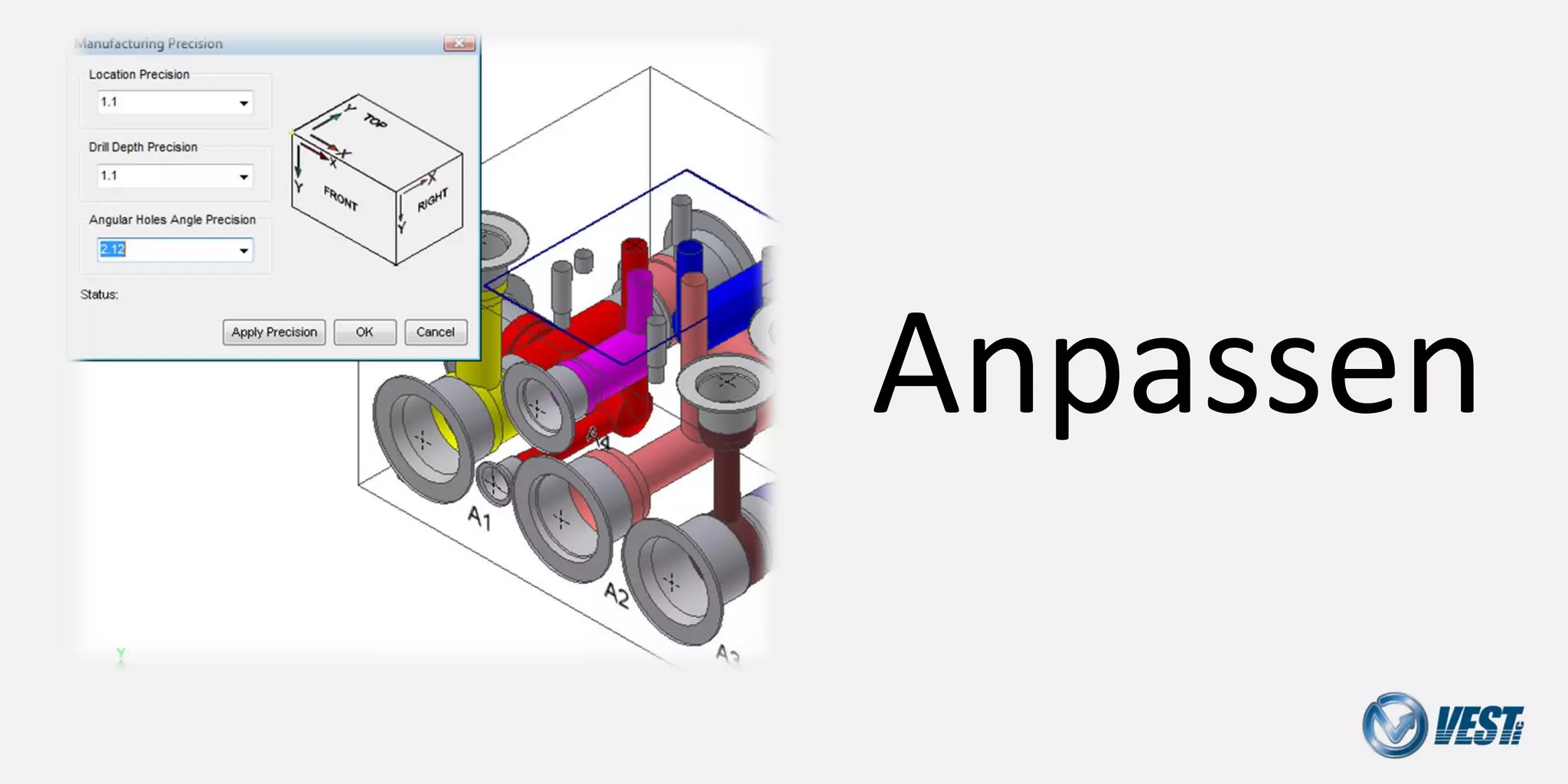

- 22. Customize Anpassen Manifold Design with MDTools® 740

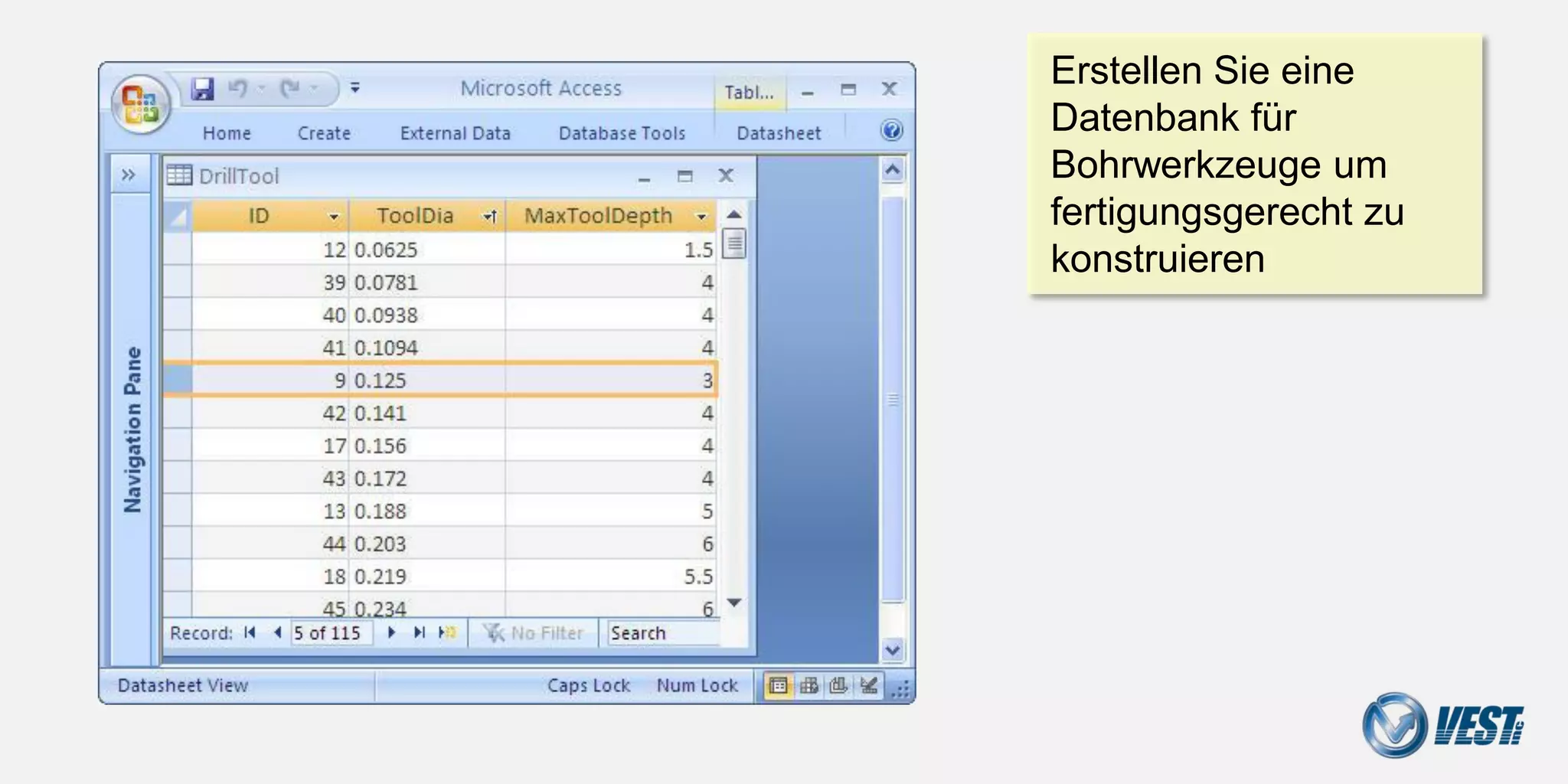

- 23. Customize Tooling database Erstellen Sie eine Datenbank für Bohrwerkzeuge um fertigungsgerecht zu konstruieren Manifold Design with MDTools® 740

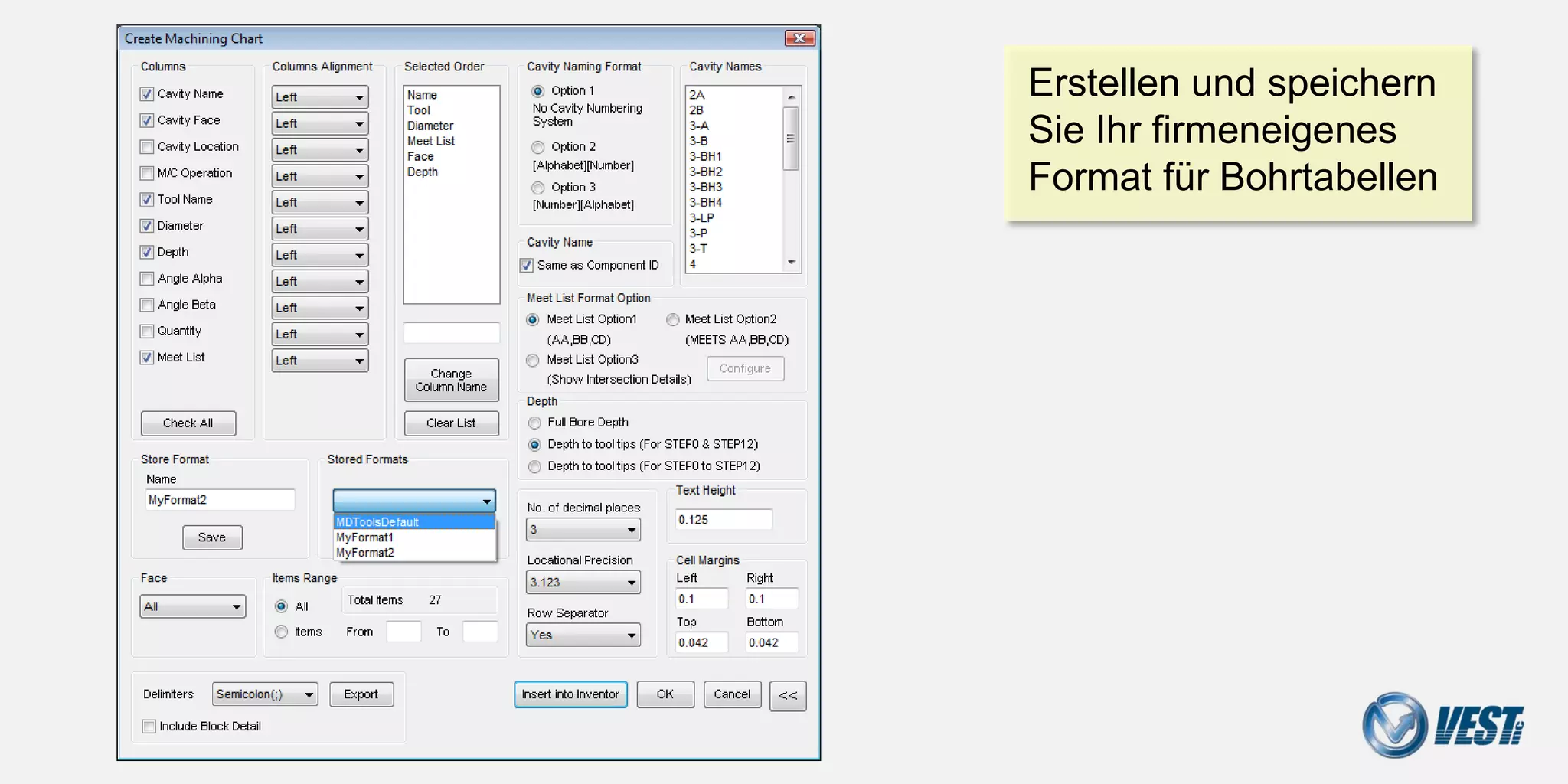

- 24. Custom Machining ChartFormats Erstellen und speichern Sie Ihr firmeneigenes Format für Bohrtabellen Manifold Design with MDTools® 740
- 25. Much more.. Und vielesmehr… Manifold Design with MDTools® 740

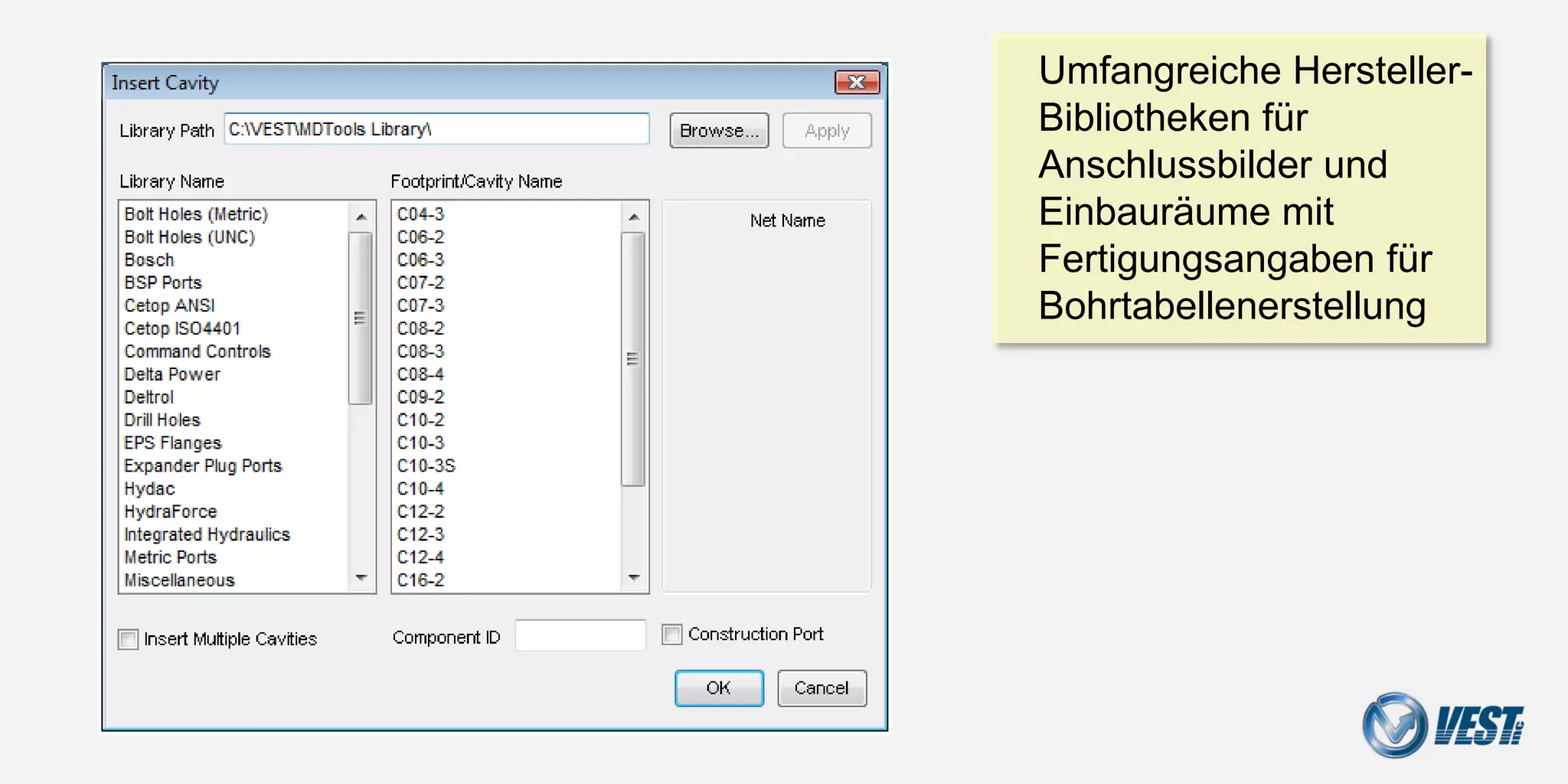

- 26. OEM Footprint/Cavity Libraries Umfangreiche Hersteller-Bibliotheken für Anschlussbilder und Einbauräume mit editierbaren Fertigungsangaben für die Bohrtabellenerstellung Manifold Design with MDTools® 740

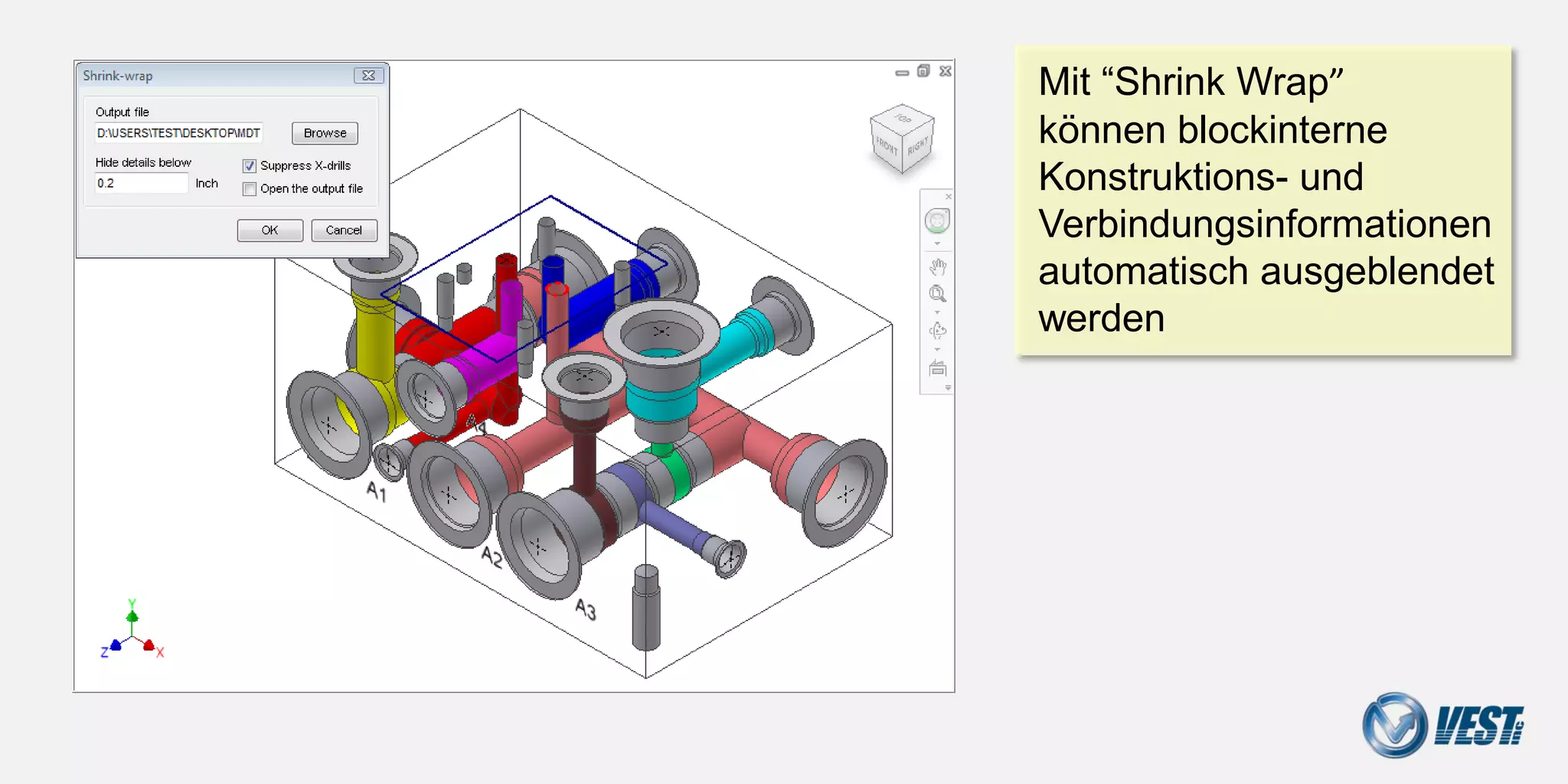

- 27. Shrink wrap ‘Shrink Wrap’ - Model zum Ausblenden der blockinternen Details Manifold Design with MDTools® 740

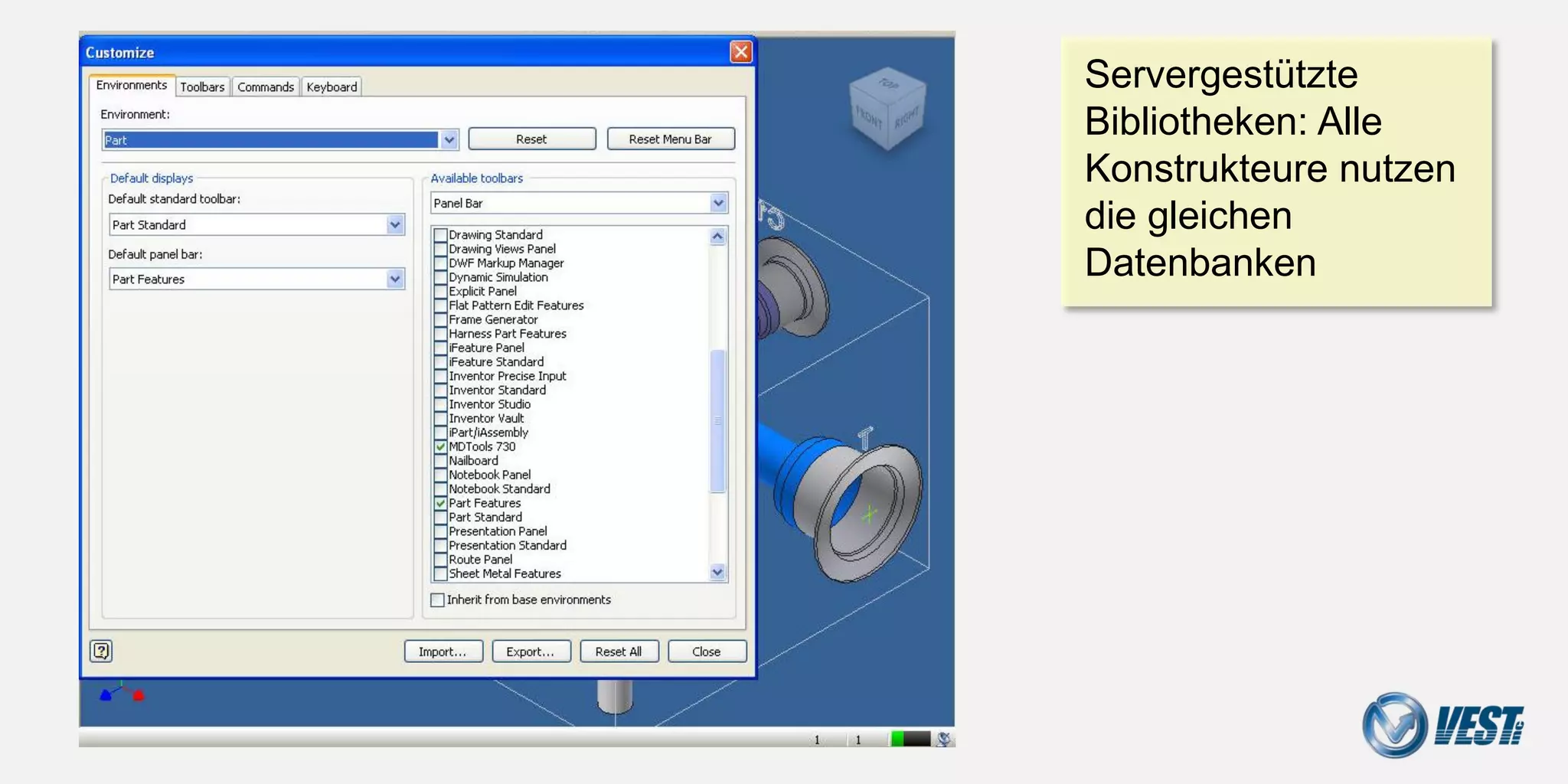

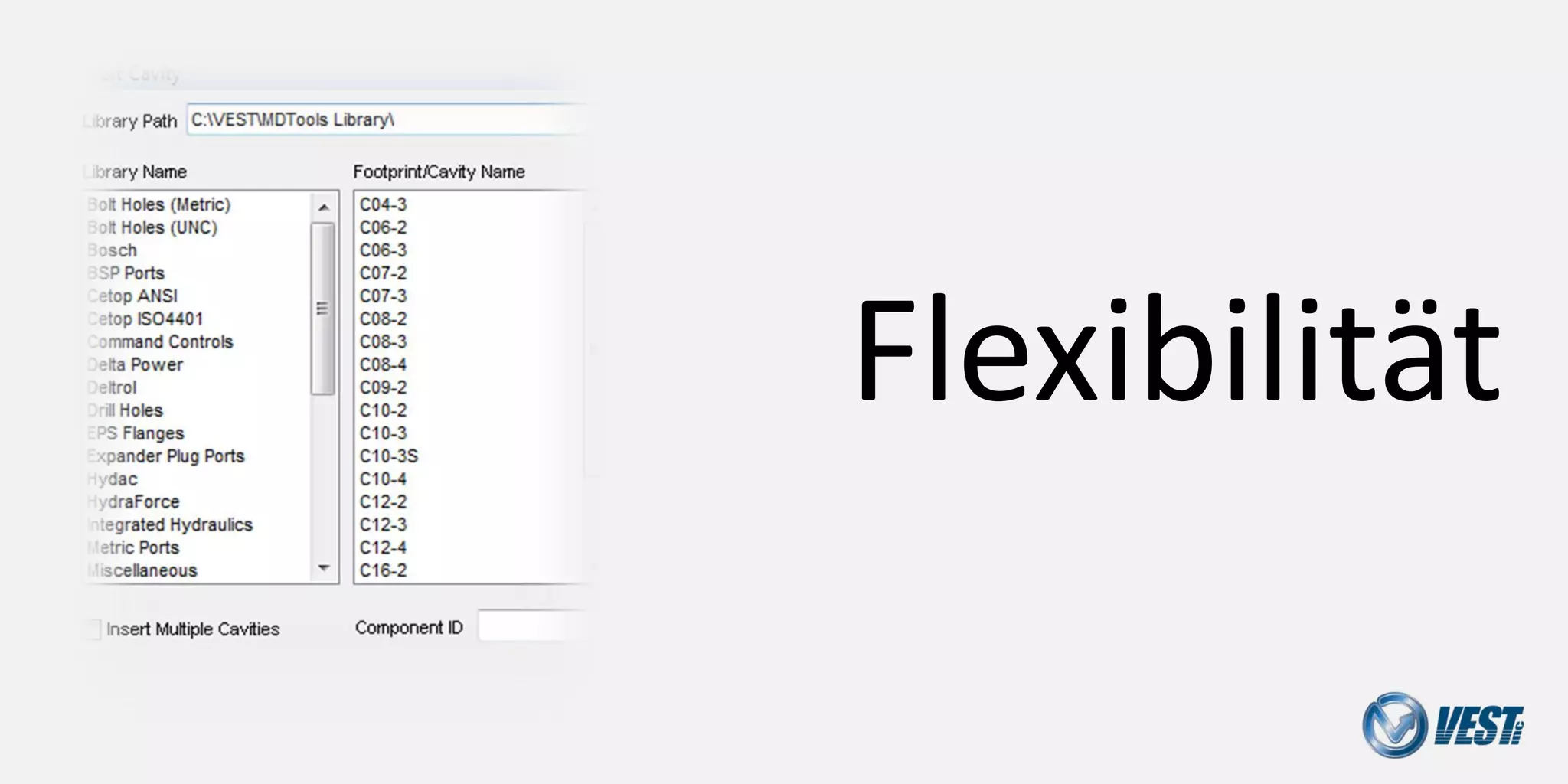

- 28. Edit Cavity Library Flexible und anpassbare Cavity/Interface- Bibliotheken Manifold Design with MDTools® 740
- 29. O-Ring Grooves Einfügen und Konfigurieren von O-Ring-Senkungen Manifold Design with MDTools® 740
- 30. Cross Platform Compatibility Import/Export einer Konstruktion von und nach Autodesk Inventor und SolidWorks Manifold Design with MDTools® 740
- 31. Contact Contact Us Contact VEST ” Power-to-Design” Blockkonstruktion Erhöhen Sie Ihre Produktivität und Wettbewerbsfähigkeit mit MDTools ® Call: +01 (248) 649 9550 Fax: +01 (248) 649 9560 Email: sales@VESTusa.com support@VESTusa.com Visit: www.VESTusa.com Manifold Design with MDTools® 740 v1109011 Copyright (c) 2002-2010. VEST, Inc. All rights reserved Manifold Design with MDTools® 740
