Das Dokument beschreibt die Funktionen des mdtools blockkonstruktion ® für die automatisierte und farbcodierte Erstellung von Einbauräumen und Verbindungen, die eine einfache Identifikation der Ventilanschlüsse ermöglichen. Es hebt die Fähigkeiten zur Prüfung der Konstruktion und Fertigbarkeit sowie die Automatisierung von Bohrungen und Dimensionierungen hervor. Zudem werden servergestützte Bibliotheken und die Erstellung maßgeschneiderter Bohrtabellen zur Steigerung der Produktivität und Wettbewerbsfähigkeit erwähnt.

1. MDToolsBlockkonstruktion®mit

2. Visualisieren

3. Einbauräume und Verbindungen werden automatisch farblich dargestellt

4. Farbcodierte Einbauräume und Verbindungen ermöglichen einfaches Identifizieren der Ventil-Anschlüsse. Bohrungen außerhalb der Port-Bereichs werden vermieden

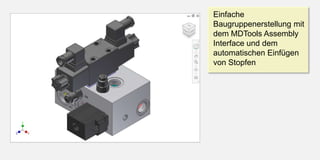

5. Einfache Baugruppenerstellung mit dem MDTools Assembly Interface und dem automatischen Einfügen von Stopfen

6. Konstruieren

7. Konstruieren mittels Methodiken, Regeln und Prüfungen

8. Schnell und einfach Verbindungen zu Ports oder Bohrungen herstellen

9. Automatisierte Schrägbohrungen (für 4 und 5 Axen)

10. Parametrisches Verschieben der Einbauräume unter Beibehaltung der Verbindungen

11. Kompakte Ventilblöcke durch Langlöcher, Unterschneidungen, Ausschneidungen, Düsen und O-Ringe

12. Prüfen

13. Prüfen de Blockes: Verbindungen, Wandstärken etc.

14. Prüfen der Fertigbarkeit: Verfügbarkeit von Bohrwerkzeugen, Länge/Durchmesser-Verhältnis, Schrägbohrungen etc.

15. Überprüfen ob Bohrungen innerhalb des Port-Bereichs liegen (bei Cartridge Ventilen)

16. Automatisieren

17. MDToolsHyDrawTMInterface: Sichere Konstruktion durch Übernahme der Schaltplandaten (Komponenten und Verbindungen)

18. Editieren der Einbauräume und Schrägbohrungen

19. Automatische Erstellung von Schrägbohrungen zwischen Einbauräumen

20. Überprüfung der Konstruktion auf Fehler und Vollständigkeit

21. Automatische Bemassung aller 6 Ansichten

22. Automatische Erstellung von Bohrtabellen in Zeichnung oder Excel

23. Vielseitig

24. Bibliotheken für Einbau- und Aufbau-Ventile

25. Umfangreiche Hersteller-Bibliotheken für Anschlussbilder und Einbauräume mit Fertigungsangaben für Bohrtabellenerstellung

26. Mit “Shrink Wrap”können blockinterne Konstruktions- und Verbindungsinformationen automatisch ausgeblendet werden

27. Anpassen

28. Servergestützte Bibliotheken: Alle Konstrukteure nutzen die gleichen Datenbanken

29. Erstellen Sie eine Datenbank für Bohrwerkzeuge um fertigungsgerecht zu konstruieren

30. Erstellen und speichern Sie Ihr firmeneigenes Format für Bohrtabellen
