3. 1. Einführung zur Ausrüstung
(In englisch Finishing Departement)
• Definition:
– Papier wird gemäß Kundenvorgaben in Rolle/Bogen konfektioniert & eingepackt
• Ziele der Ausrüstung:
– Beseitigen von Fehlstellen
– Zerteilen in Verkaufseinheiten
– Schützen vor Umwelteinflüssen
– Kennzeichnen des Produkts
• Kriterien der eindeutigen Konfiguration
– Format:
 Laufrichtung: Schmalbahn, Breitbahn
 Verpackung: Ungeriest ohne oder mit Zählstreifen, Ream wrapped
 Palette: Höhe, Gewicht, Bogen
– Rolle:
 Breite, Durchmesser, Hülse, Gewichtstoleranzen
3 Finishing Departement | Sappi Fine Paper Europe

4. 1.1. Ausrüstung im Produktionsprozess
Finishing - Papier
kundenfertig machen
Streichmaschine (+ Kalander) -
Veredelung von Papier
Papiermaschine - Herstellung
von Papier (Blattbildung)
Stoffaufbereitung - Kombination der
Rohstoffe, Füllstoffe, sonstige Stoffe
Sammlung
Rohstoffe
4 Finishing Departement | Sappi Fine Paper Europe

5. 1.2. Anlagen der Ausrüstung
• Definition nach Professor Göttsching
– Kalander (Satinieren)
– Rollen- & Querschneider
– Rollenpackanlage
– Ries- & Formatpackstraße
Lagerung des Papieres als selbstständiger Logistikteil
• Neuere Definition Veredlung gemäß TU Darmstadt
– Satinieren kann auch zur Veredlung (inkl. Streichen) gehören
– Aufgrund Online-Kalander in der Papiermaschine
Papiererzeugung Streichen Satinieren Ausrüstung
Veredlung
5 Finishing Departement | Sappi Fine Paper Europe

6. 2. Kalander
• Aufgabe:
– Papier Glätte (mechanisch) und Glanz (optisch) geben
 Plastifizierung der Oberfläche
• Methode:
– Physikalische Prozesse – Bügeleiseneffekt - Auslöser
 Druck (mechanisch)
 Feuchtigkeitsaustausch (hydrostatisch)
 thermische Kraft – Zuführung von Wärme - Konvektion
• Vorhandene Bauteile:
– Beheizte Stahlwalze, unbeheizte Papierwalze
– Beheizte Stahlwalze - unbeheizte Kunststoffwalze oder Gummiwalze
• Einflussparameter:
– Papier: Temperatur, Feuchte, Flächenmasse, Fasermaterial, Füllstoffe
– Strich: Strichfeuchte, -temperatur, -masse, Bindemittel, Pigment
– Kalander: Walzentemperatur, -rauigkeit, -bezug, Biegeausgleich, Linienkraft, Nipdruck,
Nipanzahl, Verweilzeit, Geschwindigkeit
6 Finishing Departement | Sappi Fine Paper Europe

7. 2.1. Einfluss auf Papiereigenschaften
• Vorteile der Kalandrierung:
– Höhere: Glätte, Glanz
– Niedrigere: Luftdurchlassbarkeit, Ölaufnahme
• Nachteile der Kalandrierung:
– Höhere: Dichte
– Niedrigere: Dicke, Steife, Opazität, Weiße, Rupffestigkeit
Base paper Coated paper + Kalandriert
7 Finishing Departement | Sappi Fine Paper Europe

8. 2.2. Softkalander
Aufbau: beheizte Stahlwalze und Gummi oder Kunststoffwalze
 Hoher Druck und niedrige Temperatur
Kunststoff-
oder
Gummiwalze
beheizte Papierbahn
Stahlwalze
Hoher Druck – niedrigere Temperatur
8 Finishing Departement | Sappi Fine Paper Europe

9. 2.2.1. Softkalander
Bilder
9 Finishing Departement | Sappi Fine Paper Europe

10. 2.3. Superkalander 3-Teilige Leitwalze
Obenseite
Geriefelte bahnspannung
Messwalze
Hydrein
Walze
Geriefelte Leitwalze
nip 1
Tambur
nip 2 Papier oder Kunststoffwalze
Tuchseite
nip 3
Alternativer nip 4 thermische Walze
Papierlauf
nip 5
nip 6
nip 7
nip 8
nip 9
nip 10 Umlenkwalze
S-
Walze
Auf-
10 Finishing Departement | Sappi Fine Paper Europe roller

11. 2.3.1. Superkalander
Aufbau: beheizte Stahlwalze und Papierwalze
 Niedriger Druck und hohe Temperatur
11 Finishing Departement | Sappi Fine Paper Europe

12. 2.3.2. Superkalander
Bilder
12 Finishing Departement | Sappi Fine Paper Europe

13. 2.4. Januskalander
Aufbau: beheizte Stahlwalze und Papierwalze
 Hoher Druck und hohe Temperatur
Stahlwalze Stahlwalze
Kunststoffwalze Kunststoffwalze
13 Finishing Departement | Sappi Fine Paper Europe

14. 2.4.1 Januskalander
• Verbindet die Vorteile vom Superkalander und Softkalander
– Hoher Druck und hohe Temperatur
• Zusätzlich:
– NipProtect-System für ein sicheres Schnelltrennen der Walzen
– Leichterer Walzenwechsel mit speziellem Walzenwechselwerkzeug
14 Finishing Departement | Sappi Fine Paper Europe

15. 2.4.2 Januskalander
Bilder
15 Finishing Departement | Sappi Fine Paper Europe

16. 3. Rollenschneider
Längsmesser
Tochterrollen
Mutterrolle
16 Finishing Departement | Sappi Fine Paper Europe

17. 3.1. Rollenschneider
Satelittenstationen Tochterrolle
17 Finishing Departement | Sappi Fine Paper Europe

18. 3.2. Typ - Vari Dur
Rollenschneider
Mutterrolle Tochterrollen
Tragwalzen
18 Finishing Departement | Sappi Fine Paper Europe

19. 4. Rollenpackanlage
19 Finishing Departement | Sappi Fine Paper Europe

20. 4.1. Rollenetikett (Allegro)
20 Finishing Departement | Sappi Fine Paper Europe

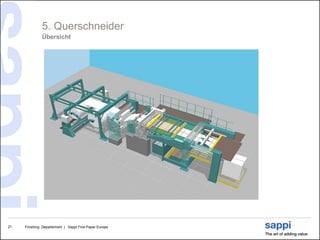

21. 5. Querschneider
Übersicht
21 Finishing Departement | Sappi Fine Paper Europe

22. 5.1. Schemaschnittzeichnung
22 Finishing Departement | Sappi Fine Paper Europe

23. 5.2. Langschneidpartie
Längsmesser
Papierbahn
23 Finishing Departement | Sappi Fine Paper Europe

24. 5.3. Querschneidpartie
Quermesser
24 Finishing Departement | Sappi Fine Paper Europe

25. 5.4. Bremspartie
Fixierrollen
Papierbahn
25 Finishing Departement | Sappi Fine Paper Europe

26. 5.5. Zählstreifen, 2-Rolleneinhang, Dreifachschnitt
26 Finishing Departement | Sappi Fine Paper Europe

27. 6. Formatpackstrasse
Pressbalken
Roboterarm klebt Etikett Palette
27 Finishing Departement | Sappi Fine Paper Europe

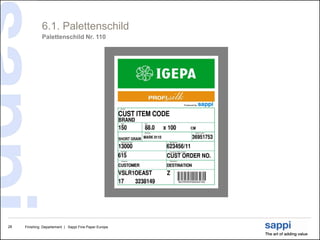

28. 6.1. Palettenschild
Palettenschild Nr. 110
28 Finishing Departement | Sappi Fine Paper Europe

29. 7. Ries
Wrapped reams in neutraler Ausführung
29 Finishing Departement | Sappi Fine Paper Europe

30. 7.1. Ream labels
Improved layout
Easier identification Label print
with emphasis on Black print on white label
brand, gsm & surface
Standard label size (210x12mm)
Already standard in most of Sappi’s
mills, this size enables safe handling
of XL format sizes throughout the
supply chain
30 Finishing Departement | Sappi Fine Paper Europe

31. 8. Logistik
Hochregallager und LKW-Transport
31 Finishing Departement | Sappi Fine Paper Europe
