1. Energieberatung Lupulo
Sebastian Brauer
Diplomingenieur und Gebäudeenergieberater (HWK)
Energieberatung
Vorstellung der Ergebnisse
Leipzig

2. Inhalt
• Analyse des Ist-Zustands
• Sanierungsvarianten
– Variantenübersicht
– Beschreibung der Einzelmaßnahmen
• Ergebnisse im Variantenvergleich
• Hinweise zu Fördermöglichkeiten

3. Berechnungsmethodik
• Gebäudebilanzierung nach EnEV-Methodik
„Hüllflächenmethode“:
– Betrachnung aller Außenflächen und Fenster (U-Werte) →
Transmissionswärmeverlust
– Undichtigkeiten im Gebäude → Lüftungswärmeverluste
– (Bestehende Heizungsanlage → Anlagenwärmeverluste)
• Bilanzhülle wird gebildet aus folgenden Bauteilen:
Außenwände, Dach, Kellerdecke, Wände zu
unbeheizten Zonen (siehe folgende Abbildung)

4. Bilanzhülle

5. Istzustand – Wärmebilanz jährlich
Zur Einordnung: 1000 kWh Wärme entsprechen etwa 200 kg Holzpellets, 160 kg
Kohlebriketts oder 100 m³ Erdgas

6. Anteilige Verluste der Bautechnik
65474
116626
27359
30180
1514
15794
0 20000 40000 60000 80000 100000 120000
[kWh/Jahr]
Wärmebrücken
Türen
Fenster
unterer Gebäudeabschluss
DachflächenundobersteGeschossdecke
Außenwandflächen

7. Istzustand – Primärenergiebedarf
• Aus dem Endenergiebedarf kann über Multiplikation
mit einem „Primärenergiefaktor“ der
Primärenergiebedarf ermittelt werden:

8. Energetische Einstufung des Gebäudes

9. Inhalt
• Analyse des Ist-Zustands
• Sanierungsvarianten
– Variantenübersicht
– Beschreibung der Einzelmaßnahmen
• Ergebnisse im Variantenvergleich
• Hinweise zu Fördermöglichkeiten

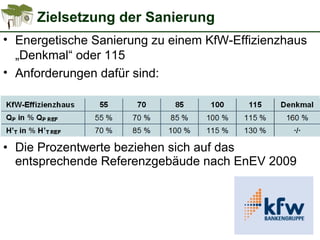

10. Zielsetzung der Sanierung
• Energetische Sanierung zu einem KfW-Effizienzhaus
„Denkmal“ oder 115
• Anforderungen dafür sind:
• Die Prozentwerte beziehen sich auf das
entsprechende Referenzgebäude nach EnEV 2009

11. Sanierung: Maßnahmenübersicht
Name Maßnahmen
Ausgangsfall -
Sparsanierung Dachsanierung und –dämmung, Dämmung der Kellerdecke,
Austausch der übrigen alten Holzfenster gegen
Wärmeschutzverglasung, Einbau einer Pellet-Zentralheizung
Plus Innenbauteile zusätzlich zu Nr. 2 Dämmung der Grenzflächen zu
unbeheizten Zonen (oberste Geschossdecke, Innenwände
Treppenhaus
Plus Außenwände moderate Dämmung der Außenwände (Innen- oder
Außendämmung möglich)
Plus Gas-BHKW zusätzlich zur Pelletheizung Installation eines Mikro-
Blockheizkraftwerks (Erdgas) für Warmwasserbereitstellung
KfW 115 Komplettsanierung mit dem Ziel eines KfW-Effizienzhauses
115, Maßnahmen wie oben, aber vor Außendämmung
Austausch aller Fenster gegen neue mit
Wärmeschutzverglasung (evtl. Alternative: Scheibentausch)

12. Dachdämmung mit Holzfaserplatten
• U = 0,139 W/(m²K)
Material Dicke
[mm]
Lambda
[W/mK]
sd-Wert
[m]
DIN EN ISO 10456 Konstruktionsholz 500 20 0,130 0,400
DIN V 4108 5.10 Holzfaserdämmstoff GW 0,0385
Kategorie II
150 0,040 0,750
DIN EN ISO 10456 Konstruktionsholz 500 150 0,130 3,000
DIN V 4108 5.10 Holzfaserdämmstoff GW 0,0385
Kategorie II
150 0,040 0,750
Unterdeckbahn sd=0,1m 0,01 0,200 0,001
DIN EN ISO 10456 Konstruktionsholz 500 20 0,130 0,400
Luftschicht - nicht belüftet 20 R=0,175
m²K/W
0,020
DIN EN ISO 10456 Dachziegelsteine Ton 10 1,000 0,400

13. Innendämmung Außenwände
• Beispiel: Erdgeschoss
U = 0,406 W/(m²K)
Material Dicke
[mm]
Lambda
[W/mK]
sd-Wert
[m]
Lehmputz 20 0,590 0,220
DIN V 4108 5.10 Holzfaserdämmstoff GW 0,0385 Kategorie II 40 0,040 0,200
(WUFI-Wert) Vollziegel, alt 550 0,600 8,250
DIN V 4108 5.11 Wärmedämmputz DIN EN 998-1 T1 GW 0,057 Kategorie II 20 0,060 0,100
Mineralischer Edelputz 10 0,954 0,170

14. Innendämmung Außenwände
Zur Feuchteschutzproblematik:
• Es fällt u. U. Tauwasser hinter der Innendämmung an
• Die entstehende Menge ist weniger als 1 kg/m², das
ist nach Vorschrift zulässig bei kapillar leitfähigen
Materialien

15. Dämmung Kellerdecke
• Perlitschüttung
U = 0,288 W/(m²K)
Material Dicke
[mm]
Lambda
[W/mK]
sd-Wert
[m]
DIN EN ISO 10456 Fussbodenbeläge Korkunterlage 10 0,050 0,100
DIN V 4108 1.4.1 Zement-Estrich 40 1,400 0,600
(WUFI-Wert) PE-Folie 0 2,300 0,050
(WUFI-Wert) Holzfaserplatte 10 0,050 0,120
Perliteschüttung 150 0,060 0,600
Vollziegelmauerwerk 120 0,600 1,200

16. Fenstertausch
• Vorgeschlagen wird die Erneuerung der alten Holzfenster bzw.
aller Fenster, je nach Sanierungsumfang
• Bei Erneuerung sollten neueste Fenster mit Dreischeiben-
Isolierverglasung (U = 0,8 W(m²K) gewählt werden

17. Zentralheizung
• Für Senkung des Primärenergiebedarf:
Holzpelletheizung
• Solarthermieanlage zur Warmwasserbereitstellung

18. Exkurs:Mikro-BHKW
• Zahlreiche Hersteller und
Leistungsgrößen sind verfügbar,
Erdgas oder Öl als Brennstoffe
• Wirtschaftlichkeit steigt mit
Volllaststunden, daher ist
Wärmeabnahme im Sommer
günstig
• Praktikable Lösung:
Zusatzheizung im Winter,
Warmwasserbereitstellung im
Sommer, ersetzt in diesem Fall
Solarthermieanlage
• Hintergrund sind wirtschaftliche
Überlegung
(Strompreiseinsparung), ggf.
Wirkungsgradrechnungen
„differenzieller Wirkungsgrad“

19. Inhalt
• Analyse des Ist-Zustands
• Sanierungsvarianten
– Variantenübersicht
– Beschreibung der Einzelmaßnahmen
• Ergebnisse im Variantenvergleich
• Hinweise zu Fördermöglichkeiten

20. Kosten/Nutzen der Maßnahmen
Variante
Energiekoste
n
nach
Sanierung
[EUR/Jahr]
Investitions
-
kosten
[EUR]
Förder-
zuschuss
[EUR]
Energiekosten-
einsparung
[EUR/Jahr]
Kosten/Nutze
n
Sparsanierung 9.949 175.000 38.000 60 % 15.205 9:1
Plus
Innenbauteile
8.533 200.870 38.000 66 % 16.621 10:1
Plus
Außenwände
7.360 298.575 38.000 71 % 17.794 15:1
Plus Gas-
BHKW
9.830 316.590 38.000 61 % 15.324 18:1
KfW 115 6.560 363.575 38.000 74 % 18.594 18:1

21. Heizwärmebedarf
• Spezifischer Heizwärmebedarf (kWh/m²a)
• Norm-Heizlast (DIN 4108-6) (kW)
61,7 (-76,7%)
85,4 (-67,8%)
101,7 (-61,6%)
101,7 (-61,6%)
129,8 (-51,0%)
154,3 (-41,8%)
265,0
0 50 100 150 200 250 300
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall
56,6 (-68,4%)
63,4 (-64,6%)
75,8 (-57,7%)
75,8 (-57,7%)
93,7 (-47,7%)
108,8 (-39,3%)
179,3
0 50 100 150 200
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall

22. Energiekosten und Amortisation
• Energiekosten (EUR/a)
• Annuität (EUR/a)
--
6.559,7 (-73,9%)
9.830,2 (-60,9%)
7.360,1 (-70,7%)
8.533,1 (-66,1%)
9.949,2 (-60,4%)
25.153,8
0 5000 10000 15000 20000 25000 30000
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall
--
25.969,6 (-16,6%)
27.976,4 (-10,2%)
23.795,2 (-23,6%)
19.419,6 (-37,6%)
20.047,6 (-35,6%)
31.142,4
0 10000 20000 30000 40000
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall

23. End- und Primärenergiebedarf
• Endenergiebedarf (kWh/a)
• Primärenergiebedarf (kWh/a)
71.109,3 (-83,1%)
136.649,0 (-67,6%)
161.387,3 (-61,7%)
153.774,3 (-63,6%)
178.917,3 (-57,6%)
209.049,3 (-50,5%)
421.916,8
0 200000 400000
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall
81.731,7 (-84,7%)
29.238,7 (-94,5%)
58.599,7 (-89,0%)
32.617,8 (-93,9%)
37.552,3 (-93,0%)
43.602,1 (-91,8%)
532.848,5
0 200000 400000 600000
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall

24. 83,0 (-84,7%)
29,7 (-94,5%)
59,5 (-89,0%)
33,1 (-93,9%)
38,1 (-93,0%)
44,3 (-91,8%)
541,2
0 200 400 600
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall
KfW-Einordnung Primärenergiebedarf
• Spezifischer Primärenergiebedarf (kWh/m²a)
• Soll-Wert (Referenzgebäude EnEV): 83 kWh/m²a
• Zulässig für KfW 115 bzw. Denkmal:
– 115 % dieses Wertes: 95,5 kWh/m²a
– 160 % dieses Werts: 132,8 kWh/m²a
→ durch Pelletheizung ohne Problemerealisierbar!

25. KfW-Einordnung Transmissionsverlust
• Spezifischer Transmissionswärmeverlust (W/m²K)
• Soll-Wert (Referenzgebäude EnEV): 0,340 W/m²K
• Zulässig für KfW 115
– 130 % dieses Wertes: 0,442 W/m²K
→ durch entsprechende Dämm-Maßnahmen erreichbar
0,340 (-79,1%)
0,411 (-74,7%)
0,541 (-66,7%)
0,541 (-66,7%)
0,729 (-55,2%)
0,888 (-45,4%)
1,627
0 0,5 1 1,5 2
Referenzgebäude: KfW 115
KfW 115
Plus Gas-BHKW
Plus Außenwände
Plus Innenbauteile
Sparsanierung
Ausgangsfall

26. Inhalt
• Analyse des Ist-Zustands
• Sanierungsvarianten
– Variantenübersicht
– Beschreibung der Einzelmaßnahmen
• Ergebnisse im Variantenvergleich
• Hinweise zu Fördermöglichkeiten

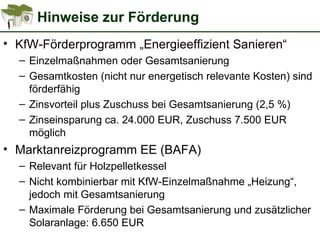

27. Hinweise zur Förderung
• KfW-Förderprogramm „Energieeffizient Sanieren“
– Einzelmaßnahmen oder Gesamtsanierung
– Gesamtkosten (nicht nur energetisch relevante Kosten) sind
förderfähig
– Zinsvorteil plus Zuschuss bei Gesamtsanierung (2,5 %)
– Zinseinsparung ca. 24.000 EUR, Zuschuss 7.500 EUR
möglich
• Marktanreizprogramm EE (BAFA)
– Relevant für Holzpelletkessel
– Nicht kombinierbar mit KfW-Einzelmaßnahme „Heizung“,
jedoch mit Gesamtsanierung
– Maximale Förderung bei Gesamtsanierung und zusätzlicher
Solaranlage: 6.650 EUR
