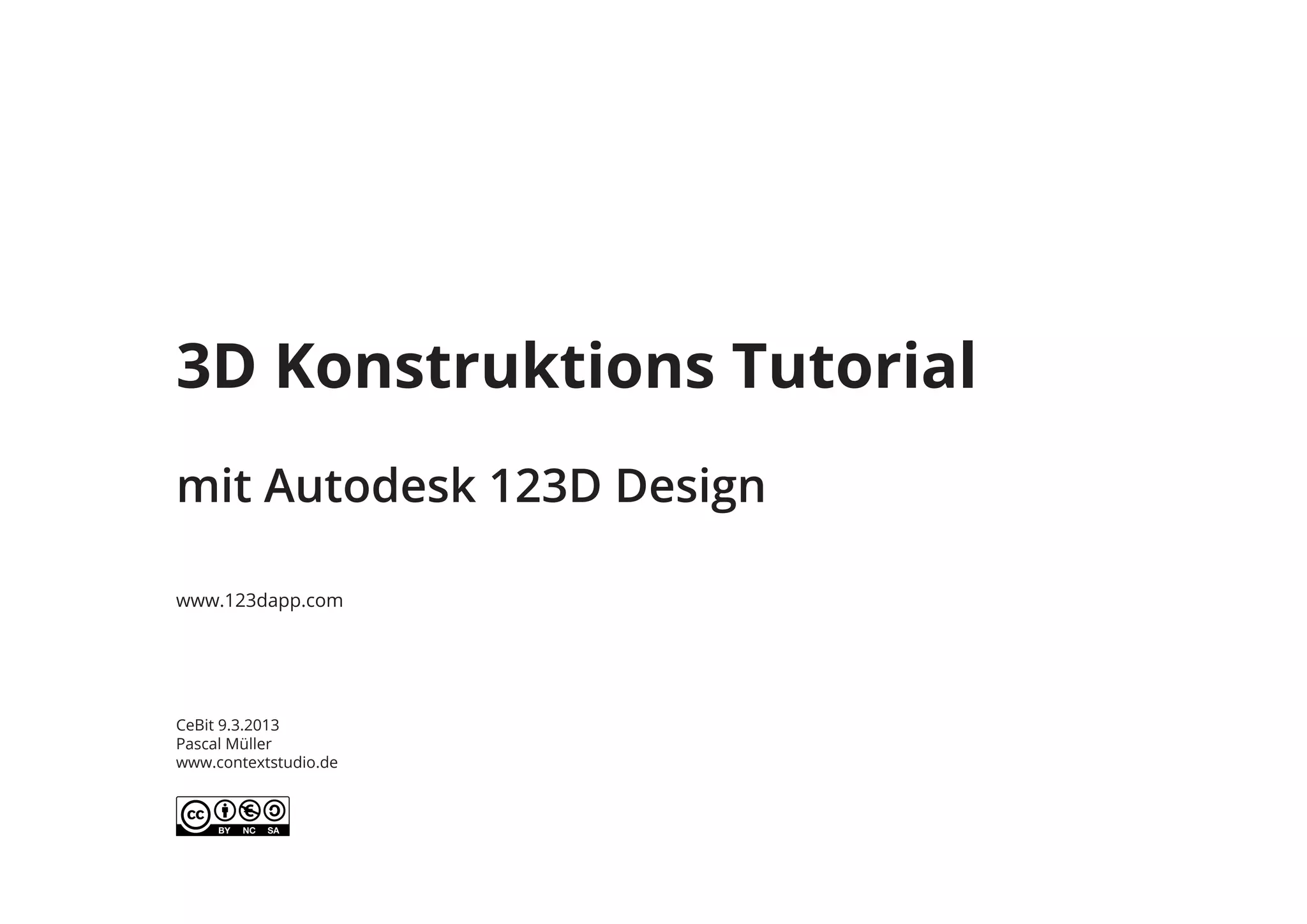

1. 3D Konstruktions Tutorial
mit Autodesk 123D Design
www.123dapp.com
CeBit 9.3.2013
Pascal Müller
www.contextstudio.de

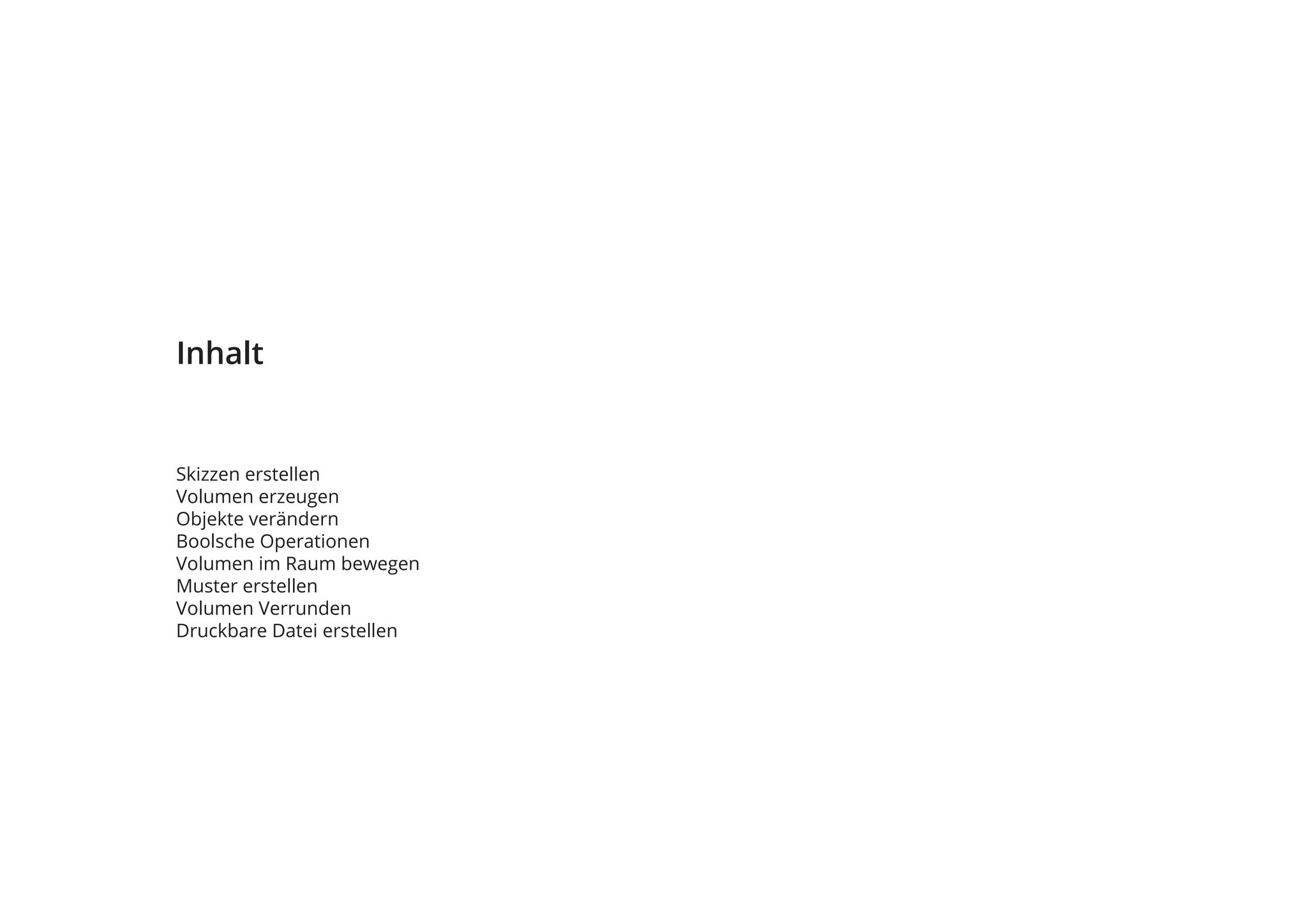

2. Inhalt
Skizzen erstellen
Volumen erzeugen
Objekte verändern
Boolsche Operationen
Volumen im Raum bewegen
Muster erstellen
Volumen Verrunden
Druckbare Datei erstellen

3. Die Arbeitsfläche
Seite 1 – Tutorial: Fischertechnik Verbindungselement

4. Arbeitsfläche
3D Ansicht
Navigationseinstellung
Seite 2 – Tutorial: Fischertechnik Verbindungselement

5. Die Menuleiste
Seite 3 – Tutorial: Fischertechnik Verbindungselement

6. Menu
New
Öffnen
Einfügen (.stp, ...)
Speichern (.123dx)
Speichern unter
Versenden
Exportieren (.stl)
Beenden
Transformieren
Verschieben
Skalieren
Seite 4 – Tutorial: Fischertechnik Verbindungselement

7. Primitive Köper
3D
Würfel
Kugel
Zylinder
Konus
Torus
2D
Rechteck
Kreis
Ellipse
Skizzieren
Rechteck
Kreis
Ellipse
Polygon
Polylinie
Spline
2 Punkt Kurve
3 Punkt Kurve
Verrunden
Trimmen
Verlängern
Parallelkurve
Projektion
Seite 5 – Tutorial: Fischertechnik Verbindungselement

8. Konstruktion
Extrudieren
Sweep (Kontur entlang Kurve)
Rotation
Loft (Fläche über min. zwei Kurven)
Modifizieren
Flächen Versetzen
Flächen Verdrehen
Flächen Teilen
Kanten Verrunden
Kanten Fasen
Körper Teilen
Körper Aushöhlen
Seite 6 – Tutorial: Fischertechnik Verbindungselement

9. Mustern
Rechteckig
Kreisförmig
Entlang einer Kurve
Rotation
Gruppieren
Gruppieren
Guppe Auflösen
Alle Gruppen Auflösen
Seite 7 – Tutorial: Fischertechnik Verbindungselement

10. Boolsche Operationen
Vereinen
Subtrahieren
Schnittmenge
Einrasten
Seite 8 – Tutorial: Fischertechnik Verbindungselement

11. Messen
Material
Seite 9 – Tutorial: Fischertechnik Verbindungselement

12. Modellierung des Verbindungselementes
Seite 10 – Tutorial: Fischertechnik Verbindungselement

13. Teil 1 – Grundkörper
Seite 11 – Tutorial: Fischertechnik Verbindungselement

14. Erstellen der Grundskizzen
1. Auswahl des Polylinie Werkzeuges
2. Ansichtauswahl auf Top
3. Definieren der Arbeitsfläche
4. Anfangspunkt definieren
5. Länge eingeben 7.5mm mit Eingabetaste bestätigen
6. vertikale Ausrichtung mit Mausklick bestätigen
7. Länge eingeben 7.5mm mit Eingabetaste bestäti-
gen
8. horizontale Ausrichtung mit Mausklick bestätigen
Seite 12 – Tutorial: Fischertechnik Verbindungselement

15. 9. Kontur schliessen durch Auswahl des Startpunktes
10. Auswahl des Kreiswerkzeuges
11. Ecke oben links selektieren
12. Kreisdurchmesser 2mm mit Eingabetaste bestäti-
gen
Tipp
Beim Auswählen der Skizzenebene darauf achten,
dass die Dreiecksfläche aktiviert wird, dadurch wer-
den die neuen Skizzenelemente zu Gruppen hinzuge-
fügt und können später gemeinsam selektiert werden.
Seite 13 – Tutorial: Fischertechnik Verbindungselement

16. 13. Auswahl des Kreiswerkzeuges
14. Schnittpunkt als Kreiszentrum selektieren
15. Kreisdurchmesser 2mm mit Eingabetaste bestäti-
gen
16. Auswahl des Rechteckwerkzeuges
17. Punkt ausserhalb der Skizze auf der Y-Achse Aus-
wahlen
18. Rechtecksbreite 1.3mm mit Eingabetaste bestäti-
gen
19. Rechteckshöhe so Wählen, dass sie innerhalb der
Kreisskizzen bleibt
Seite 14 – Tutorial: Fischertechnik Verbindungselement

17. Erzeugen des Grundkörpers
1. Auswahl des Extrusionswerkzeuges
2. Selektion des zu extrudierenden Flächensets
3. Extrusionshöhe 15mm mit Eingabetaste bestätigen
Tipp
Mittels Shifttaste können Flächensegmente deselek-
tiert werden
Seite 15 – Tutorial: Fischertechnik Verbindungselement

18. Erzeugen des ersten Volumenviertels
1. Auswahl des Spiegeln Werkzeuges
2. Alle Flächen des Körpers auswählen
3. Im Kontextmenu die Funktion Spiegelflächen akti-
vieren
4. Spiegelfläche selektieren und mit Eingabetaste be-
stätigen
Tipp
Skizzen zur besseren Übersicht ausblenden
Seite 16 – Tutorial: Fischertechnik Verbindungselement

19. Tipp
Elemente können beliebig verändert werden. Ent-
weder durch direktes verschieben von Kanten oder
Flächen oder durch Aufrufen des Kontextmenus über
die Selektion des zu verändernden Objektes
Seite 17 – Tutorial: Fischertechnik Verbindungselement

20. Erzeugen des Subtraktionskörpers
1. Auswahl des Extrusions Werkzeuges
2. Gewünschte Flächen auswählen
4. Extrusionshöhe min. 7.5mm wählen und mit Einga-
betaste bestätigen
Seite 18 – Tutorial: Fischertechnik Verbindungselement

21. Bewegen des Subtraktionskörpers
1. Über das Kontextmenu den Befehl Verschieben auf-
rufen
2. Im Kontextmenu die Funktion Orientierungspunkt
bearbeiten aktivieren
3. den Orientierungspunkt auf den gewünschten
Punkt verschieben
4. Funktion deaktivieren
Seite 19 – Tutorial: Fischertechnik Verbindungselement

22. 5. Selektieren der gewünschten Rotationsrichtung
6. Rotationswinkel von 90° mit Eingabetaste bestäti-
gen
7. Selektieren der Translationsachse
8. Element so schieben, dass es zu beiden Seiten über
die Skizzenelemente reicht
9. mit Eingabetaste bestätigen
Seite 20 – Tutorial: Fischertechnik Verbindungselement

23. Subtraktions des Hilfskörpers
1. Boolsche Operations Werkzeug aufrufen
2. Im Kontextmenu Subtraktion Aktivieren
3. Auswahl des Grundkörpers mit Eingabetaste bestä-
tigen
Seite 21 – Tutorial: Fischertechnik Verbindungselement

24. 4. Auswahl des Subtraktionskörpers mit Eingabetaste
bestätigen
Subtraktion der Aussparung
1. Rechtecks Funktion im Skizzenmenu aufrufen
2. Rückseite des Körpes als Skizzenebene festlegen
3. Rechteck vom Nullpunkt aus aufziehen
4. Rechtecksbreite mit 2.1mm bestätigen
5. Rechteckshöhe mit 4mm bestätigen
Seite 22 – Tutorial: Fischertechnik Verbindungselement

25. 6. Durch Selektion der Fläche im Kontextmenu Funkti-
on Extrudieren aufrufen
7. Im Kontextmenu Funktion Subtrahieren aktivieren
8. Extrusionstiefe 4mm mit Eingabetaste bestätigen
Seite 23 – Tutorial: Fischertechnik Verbindungselement

26. Verrunden der Kanten
1. Verrundungs-Werkzeug Auswählen
2. Kanten zum verrunden anklicken und mit 0.1mm
bestätigen
Spiegeln des Volumenkörpers
1. Spiegeln Funktion aufrufen und alle Flächen des
Volumenkörpers auswählen
2. Spiegelfläche auswählen und mit Eingabetaste be-
stätigen
3. Das selbe für die letzte Hälfte wiederholen
Seite 24 – Tutorial: Fischertechnik Verbindungselement

27. Teil 2 – Nocken
Seite 25 – Tutorial: Fischertechnik Verbindungselement

28. Erstellen der Grundskizze
1. Einen Kreis mit Radius 2mm erstellen
2. Ein Rechteck mit 3mm Breite tangential zur Kreis-
unterkante erstellen
Seite 26 – Tutorial: Fischertechnik Verbindungselement

29. 3. Ein zweites Rechteck mit 2.8mm höhe erstellen
Seite 27 – Tutorial: Fischertechnik Verbindungselement

30. 5. Mittels Trimmfunktion die nicht benötigten Kanten
Trimmen
Erstellen des Nockenkörpers
1. Die neue Fläche Extrudieren
Seite 28 – Tutorial: Fischertechnik Verbindungselement

31. 2. Über Kontextmenu den Befehl Verschieben aufru-
fen
3. Ursprungspunkt so Platzieren, dass er auf der unte-
ren Kante zu liegen kommt
4. Köper um 90° drehen
Seite 29 – Tutorial: Fischertechnik Verbindungselement

32. 5. Volumen Kopieren und Einfügen
6. Zweiten Volumenkörper um 90° drehen
Seite 30 – Tutorial: Fischertechnik Verbindungselement

33. 7. Im Menu die Funktion Boolsche Operation aufrufen
8. Die Funktion Schnittmenge aktivieren
9. Ersten Volumenkörper Auswählen und mit Eingabe-
taste bestätigen
10. Zweiten Volumenkörper Auswählen und mit Einga-
betaste bestätigen
Seite 31 – Tutorial: Fischertechnik Verbindungselement

34. Erstellen des Schnittmengenelementes
1. Funktion Rechteckskizze aufrufen
2. Untere Nockenfläche auswählen
3. Ein Rechteck über das gesamte Bauteil ziehen und
mit Eingabetaste bestätigen
Seite 32 – Tutorial: Fischertechnik Verbindungselement

35. 4. Über Flächen-Kontextmenu Verschieben Funktion
aufrufen
5. Fläche um 45° drehen
Seite 33 – Tutorial: Fischertechnik Verbindungselement

36. 6. Im Flächenkontextmenu Skalieren Funktion aufru-
fen
7. Fläche so skalieren, dass die Kanten über dem No-
ckenunterbau zu liegen kommen
Seite 34 – Tutorial: Fischertechnik Verbindungselement

37. 8. Im Flächenkontextmenu Extrudieren Funktion auf-
rufen
9. Fläche Extrudieren und die Schnittmenge mit dem
Grundkörper bilden
Seite 35 – Tutorial: Fischertechnik Verbindungselement

38. Erstellen des Subtraktionselementes
1. Funktion Polyline aufrufen
2. Obere Nockenfläche auswählen
3. Ein Rechteck über die Diagonale erstellen
Seite 36 – Tutorial: Fischertechnik Verbindungselement

39. 4. Fläche so skalieren
5. Fläche Extrudieren und vom Nockenkörper subtra-
hieren
Seite 37 – Tutorial: Fischertechnik Verbindungselement

40. Nocken Verrunden
1. Verrundungswerkzeug auswählen
2. Kanten zum Verrunden selektieren
3. Durch ziehen am Pfeil oder durch Eingabe des Wer-
tes Radius festlegen und mit Eingabetaste bestätigen
Tipp
Kantenflächen mit selben Massen in einer Gruppe se-
lektieren (Shift) und sich nach und nach von grossen
zu kleinen Radien vorarbeiten
Seite 38 – Tutorial: Fischertechnik Verbindungselement

41. Nocken Platzieren und Vereinigen
1. Objektfang Werkzeug auswählen
2. Untere Fläche des Nockens selektieren
3. Obere Fläche des Grundkörpers selektieren
4. Boolsche Funktion aufrufen
5. Nocken und Grundkörper zusammenfügen
6. letzte Kanten Verrunden
Seite 39 – Tutorial: Fischertechnik Verbindungselement

42. Export des fertigen Bauteils
1. Im Menu den Befehl Export aufrufen
2. Dateiname und Speicherort festlegen
Tipp
Eine .stl Datei eignet sich für die Ausgabe auf einem
3D Drucker
Seite 40 – Tutorial: Fischertechnik Verbindungselement
