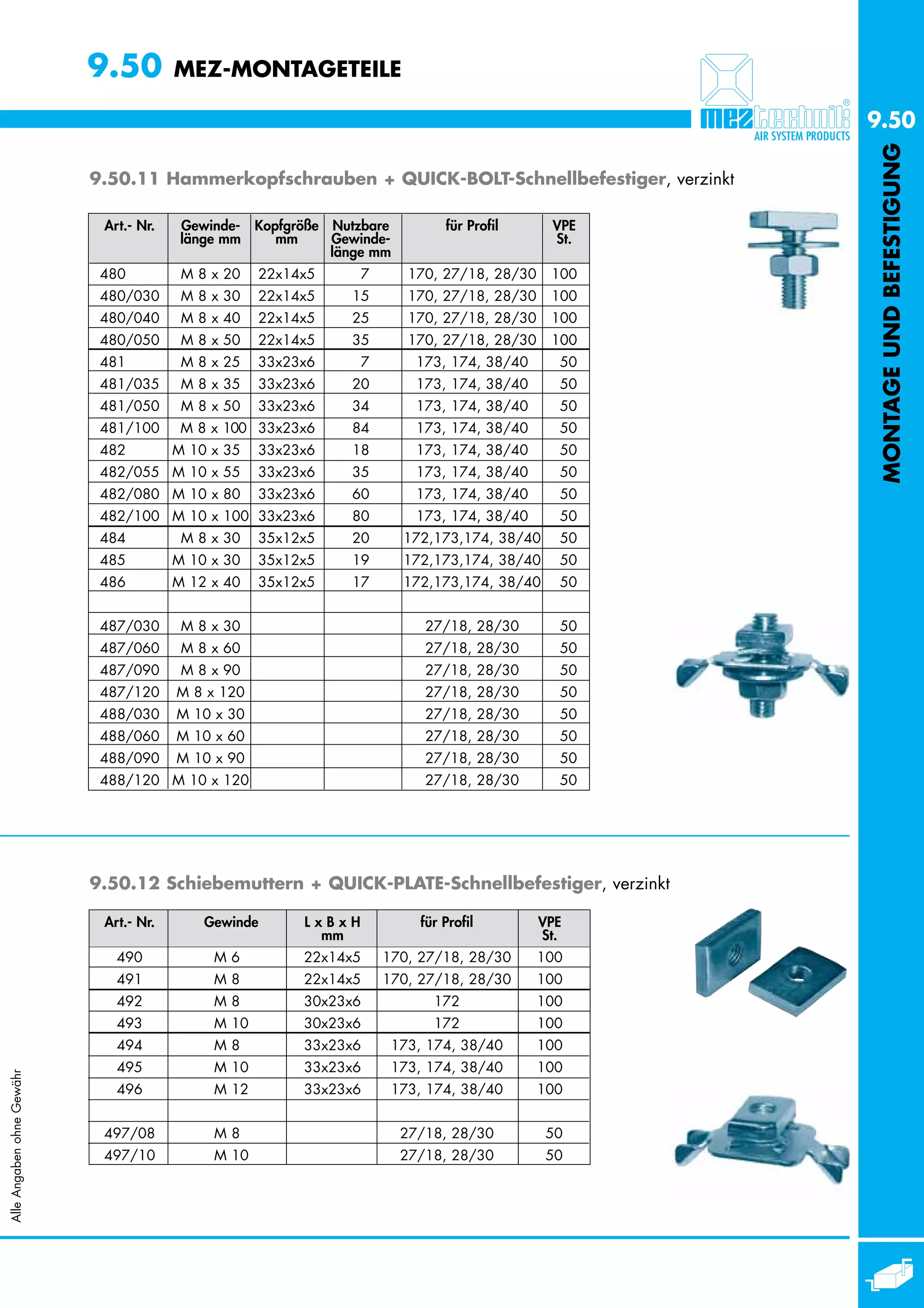

1. 9.50 MEZ-MONTAGETEILE
9.50
MONTAGE UND BEFESTIGUNG
9.50.11 Hammerkopfschrauben + QUICK-BOLT-Schnellbefestiger, verzinkt
Art.- Nr. Gewinde- Kopfgröße Nutzbare für Profil VPE
länge mm mm Gewinde- St.
länge mm
480 M 8 x 20 22x14x5 07 170, 27/18, 28/30 100
480/030 M 8 x 30 22x14x5 15 170, 27/18, 28/30 100
480/040 M 8 x 40 22x14x5 25 170, 27/18, 28/30 100
480/050 M 8 x 50 22x14x5 35 170, 27/18, 28/30 100
481 M 8 x 25 33x23x6 07 173, 174, 38/40 050
481/035 M 8 x 35 33x23x6 20 173, 174, 38/40 050
481/050 M 8 x 50 33x23x6 34 173, 174, 38/40 050
481/100 M 8 x 100 33x23x6 84 173, 174, 38/40 050
482 M 10 x 350 33x23x6 18 173, 174, 38/40 050
482/055 M 10 x 550 33x23x6 35 173, 174, 38/40 050
482/080 M 10 x 800 33x23x6 60 173, 174, 38/40 050
482/100 M 10 x 100 33x23x6 80 173, 174, 38/40 050
484 M 8 x 30 35x12x5 20 172,173,174, 38/40 050
485 M 10 x 300 35x12x5 19 172,173,174, 38/40 050
486 M 12 x 400 35x12x5 17 172,173,174, 38/40 050
487/030 M 8 x 30 27/18, 28/30 050
487/060 M 8 x 60 27/18, 28/30 050
487/090 M 8 x 90 27/18, 28/30 050
487/120 M 8 x 120 27/18, 28/30 050
488/030 M 10 x 30 27/18, 28/30 050
488/060 M 10 x 60 27/18, 28/30 050
488/090 M 10 x 90 27/18, 28/30 050
488/120 M 10 x 120 27/18, 28/30 050
9.50.12 Schiebemuttern + QUICK-PLATE-Schnellbefestiger, verzinkt
Art.- Nr. Gewinde LxBxH für Profil VPE
mm St.
490 M 60 22x14x5 170, 27/18, 28/30 100
491 M 80 22x14x5 170, 27/18, 28/30 100
492 M 80 30x23x6 172 100
493 M 10 30x23x6 172 100
494 M 80 33x23x6 173, 174, 38/40 100
495 M 10 33x23x6 173, 174, 38/40 100
Alle Angaben ohne Gewähr
496 M 12 33x23x6 173, 174, 38/40 100
497/08 M 80 27/18, 28/30 050
497/10 M 10 27/18, 28/30 050
