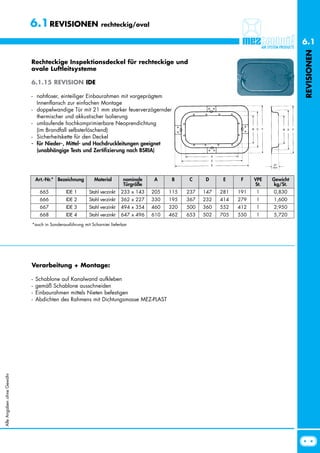

1. 6.1 REVISIONEN rechteckig/oval
6.1
REVISIONEN
Rechteckige Inspektionsdeckel für rechteckige und
ovale Luftleitsysteme
6.1.15 REVISION IDE
- nahtloser, einteiliger Einbaurahmen mit vorgeprägtem
Innenflansch zur einfachen Montage
- doppelwandige Tür mit 21 mm starker feuerverzögernder
thermischer und akkustischer Isolierung
- umlaufende hochkomprimierbare Neoprendichtung
(im Brandfall selbsterlöschend)
- Sicherheitskette für den Deckel
- für Nieder-, Mittel- und Hochdruckleitungen geeignet
(unabhängige Tests und Zertifizierung nach BSRIA)
Art.-Nr.* Bezeichnung Material nominale A B C D E F VPE Gewicht
Türgröße St. kg/St.
665 IDE 1 Stahl verzinkt 233 x 143 205 115 237 147 281 191 1 0,830
666 IDE 2 Stahl verzinkt 362 x 227 330 195 367 232 414 279 1 1,600
667 IDE 3 Stahl verzinkt 494 x 354 460 320 500 360 552 412 1 2,950
668 IDE 4 Stahl verzinkt 647 x 496 610 462 653 502 705 550 1 5,720
*auch in Sonderausführung mit Scharnier lieferbar
Verarbeitung + Montage:
- Schablone auf Kanalwand aufkleben
- gemäß Schablone ausschneiden
- Einbaurahmen mittels Nieten befestigen
- Abdichten des Rahmens mit Dichtungsmasse MEZ-PLAST
Alle Angaben ohne Gewähr
