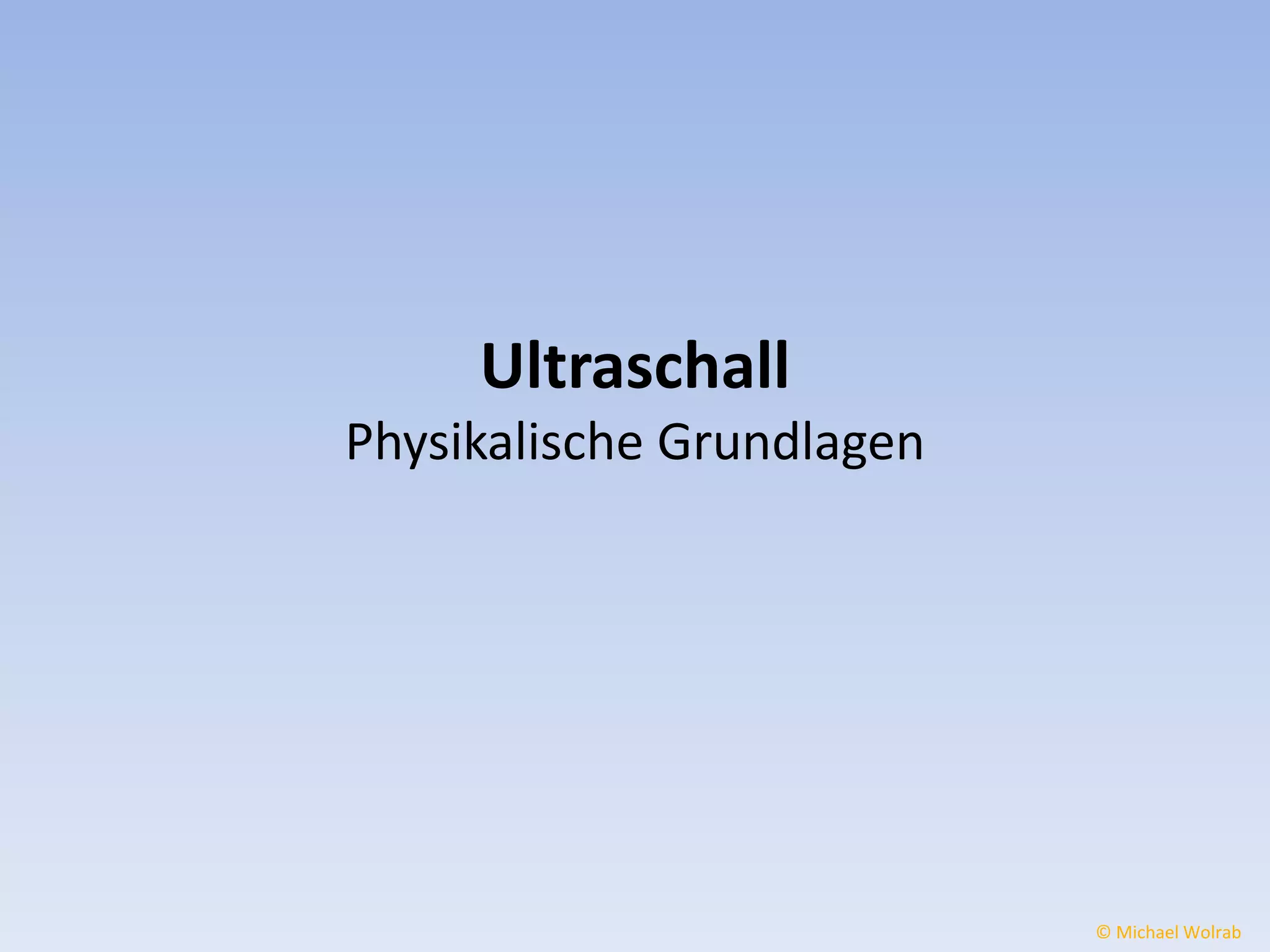

Ultraschall
Physikalische Grundlagen
© Michael Wolrab

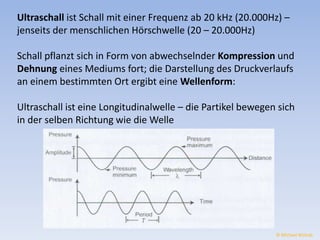

Ultraschall ist Schall mit einer Frequenz ab 20 kHz (20.000Hz) –
jenseits der menschlichen Hörschwelle (20 – 20.000Hz)
Schall pflanzt sich in Form von abwechselnder Kompression und
Dehnung eines Mediums fort; die Darstellung des Druckverlaufs
an einem bestimmten Ort ergibt eine Wellenform:
Ultraschall ist eine Longitudinalwelle – die Partikel bewegen sich
in der selben Richtung wie die Welle
© Michael Wolrab
Der Abstand von Wellental zu Wellental bezeichnet man als
WellenlÀnge λ .
Die WellenlÀnge ist abhÀngig von der erzeugten US Frequenz und
von der Geschwindigkeit der Welle im Medium.
Diese Geschwindigkeit ist von der HĂ€rte und der Dichte des
Gewebes abhÀngig.
Luft 330m/sec
Knochen 3500m/sec
Weichteilgewebe 1540m/sec
1540m/sec - wird zur Berechnung von Entfernungen im
Medizinischen Ultraschall verwendet
© Michael Wolrab

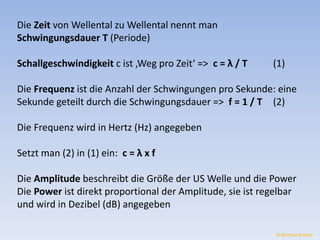

Die Zeit von Wellental zu Wellental nennt man
Schwingungsdauer T (Periode)
Schallgeschwindigkeit c ist ‚Weg pro Zeit‘ => c = λ / T (1)
Die Frequenz ist die Anzahl der Schwingungen pro Sekunde: eine
Sekunde geteilt durch die Schwingungsdauer => f = 1 / T (2)
Die Frequenz wird in Hertz (Hz) angegeben
Setzt man (2) in (1) ein: c = λ x f
Die Amplitude beschreibt die GrĂ¶ĂŸe der US Welle und die Power
Die Power ist direkt proportional der Amplitude, sie ist regelbar
und wird in Dezibel (dB) angegeben
© Michael Wolrab

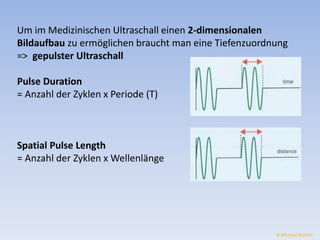

Um im Medizinischen Ultraschall einen 2-dimensionalen
Bildaufbau zu ermöglichen braucht man eine Tiefenzuordnung
=> gepulster Ultraschall
Pulse Duration
= Anzahl der Zyklen x Periode (T)
Spatial Pulse Length
= Anzahl der Zyklen x WellenlÀnge
© Michael Wolrab
Pulse Repetition Period = die Zeit vom Start eines Pulses zum
Beginn des nÀchsten Pulses
=> diese Zeit enthÀlt eine Pulse Duration und die Zeit bis zur
RĂŒckkehr dieses Pulses
Pulse Repetition Period (roter Pfeil)
Pulse Duration (blauer Pfeil)
Zeit bis zur RĂŒckkehr des Pulses (schwarzer Pfeil)
© Michael Wolrab

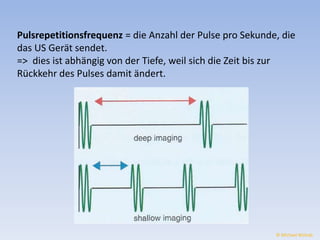

Pulsrepetitionsfrequenz = die Anzahl der Pulse pro Sekunde, die
das US GerÀt sendet.
=> dies ist abhÀngig von der Tiefe, weil sich die Zeit bis zur
RĂŒckkehr des Pulses damit Ă€ndert.
© Michael Wolrab

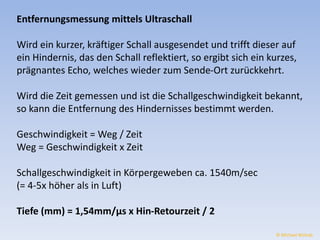

Entfernungsmessung mittels Ultraschall
Wird ein kurzer, krÀftiger Schall ausgesendet und trifft dieser auf
ein Hindernis, das den Schall reflektiert, so ergibt sich ein kurzes,
prĂ€gnantes Echo, welches wieder zum Sende-Ort zurĂŒckkehrt.
Wird die Zeit gemessen und ist die Schallgeschwindigkeit bekannt,
so kann die Entfernung des Hindernisses bestimmt werden.
Geschwindigkeit = Weg / Zeit
Weg = Geschwindigkeit x Zeit
Schallgeschwindigkeit in Körpergeweben ca. 1540m/sec
(= 4-5x höher als in Luft)
Tiefe (mm) = 1,54mm/ÎŒs x Hin-Retourzeit / 2
© Michael Wolrab

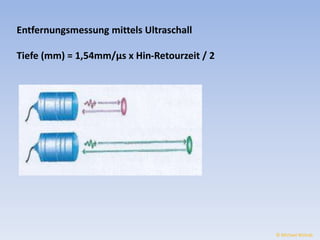

Entfernungsmessung mittels Ultraschall
Tiefe (mm) = 1,54mm/ÎŒs x Hin-Retourzeit / 2
© Michael Wolrab
Schall im Gewebe
SchallabschwĂ€chung ist umso grĂ¶ĂŸer, je höher die US Frequenz
und je grĂ¶ĂŸer die Distanz ist.
3 Ursachen der SchallabschwÀchung:
1. Reflexion (an glatten OberflÀchen)
2. Streuung (an unregelmĂ€ĂŸigen OberflĂ€chen)
3. Absorption (Umwandlung von US Energie in WĂ€rme)
© Michael Wolrab

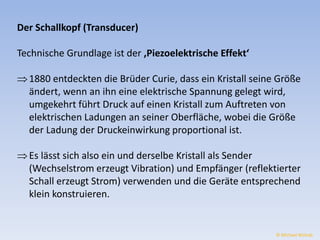

Der Schallkopf (Transducer)
Technische Grundlage ist der ‚Piezoelektrische Effekt‘
 1880 entdeckten die BrĂŒder Curie, dass ein Kristall seine GrĂ¶ĂŸe
Ă€ndert, wenn an ihn eine elektrische Spannung gelegt wird,
umgekehrt fĂŒhrt Druck auf einen Kristall zum Auftreten von
elektrischen Ladungen an seiner OberflĂ€che, wobei die GrĂ¶ĂŸe
der Ladung der Druckeinwirkung proportional ist.
 Es lĂ€sst sich also ein und derselbe Kristall als Sender
(Wechselstrom erzeugt Vibration) und EmpfÀnger (reflektierter
Schall erzeugt Strom) verwenden und die GerÀte entsprechend
klein konstruieren.
© Michael Wolrab

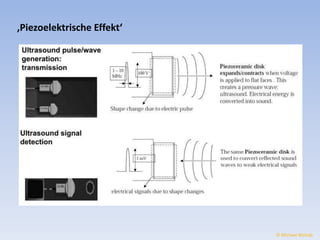

‚Piezoelektrische Effekt‘
© Michael Wolrab

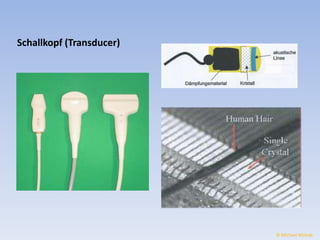

Schallkopf (Transducer)
© Michael Wolrab
Schallkopf (Transducer) – Phased Array
Um den Schallstrahl in unterschiedliche Richtungen dirigieren zu
können, verwendet man mehrere nebeneinander liegende
Kristalle. Durch zeitlich abgestimmte Ansteuerung der einzelnen
Elemente kann der Schallstrahl nun fÀcherförmig gesendet und
auch fokussiert werden (phased array).
© Michael Wolrab

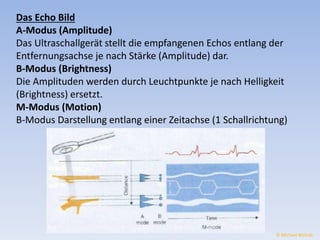

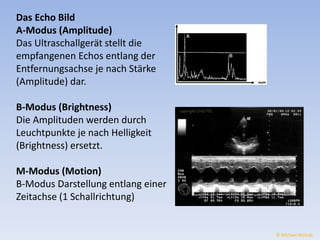

Das Echo Bild
A-Modus (Amplitude)
Das UltraschallgerÀt stellt die empfangenen Echos entlang der
Entfernungsachse je nach StÀrke (Amplitude) dar.
B-Modus (Brightness)
Die Amplituden werden durch Leuchtpunkte je nach Helligkeit
(Brightness) ersetzt.
M-Modus (Motion)
B-Modus Darstellung entlang einer Zeitachse (1 Schallrichtung)
© Michael Wolrab
Das Echo Bild
A-Modus (Amplitude)
Das UltraschallgerÀt stellt die
empfangenen Echos entlang der
Entfernungsachse je nach StÀrke
(Amplitude) dar.
B-Modus (Brightness)
Die Amplituden werden durch
Leuchtpunkte je nach Helligkeit
(Brightness) ersetzt.
M-Modus (Motion)
B-Modus Darstellung entlang einer
Zeitachse (1 Schallrichtung)
© Michael Wolrab

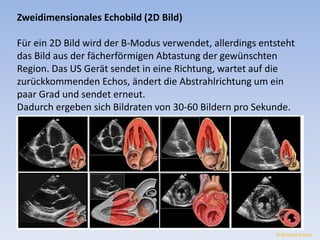

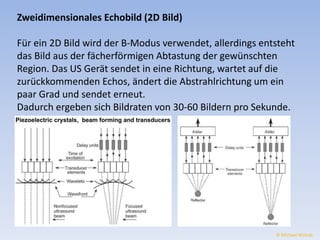

Zweidimensionales Echobild (2D Bild)
FĂŒr ein 2D Bild wird der B-Modus verwendet, allerdings entsteht
das Bild aus der fĂ€cherförmigen Abtastung der gewĂŒnschten
Region. Das US GerÀt sendet in eine Richtung, wartet auf die
zurĂŒckkommenden Echos, Ă€ndert die Abstrahlrichtung um ein
paar Grad und sendet erneut.
Dadurch ergeben sich Bildraten von 30-60 Bildern pro Sekunde.
© Michael Wolrab
Zweidimensionales Echobild (2D Bild)
FĂŒr ein 2D Bild wird der B-Modus verwendet, allerdings entsteht
das Bild aus der fĂ€cherförmigen Abtastung der gewĂŒnschten
Region. Das US GerÀt sendet in eine Richtung, wartet auf die
zurĂŒckkommenden Echos, Ă€ndert die Abstrahlrichtung um ein
paar Grad und sendet erneut.
Dadurch ergeben sich Bildraten von 30-60 Bildern pro Sekunde.
© Michael Wolrab
Fledermaus
Ultraschall 14.000 – 80.000 Hz
weitere Beispiele: Delphine, Zahnwale, Nachtfalter
© Michael Wolrab
Ultraschall

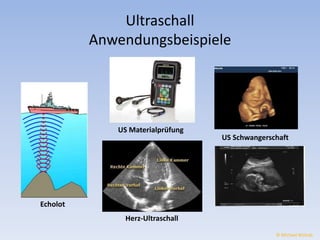

Anwendungsbeispiele
Echolot
US MaterialprĂŒfung
US Schwangerschaft
Herz-Ultraschall
© Michael Wolrab

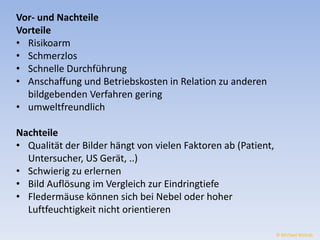

Vor- und Nachteile
Vorteile
‱ Risikoarm
‱ Schmerzlos
‱ Schnelle DurchfĂŒhrung
‱ Anschaffung und Betriebskosten in Relation zu anderen
bildgebenden Verfahren gering
‱ umweltfreundlich
Nachteile
‱ QualitĂ€t der Bilder hĂ€ngt von vielen Faktoren ab (Patient,
Untersucher, US GerÀt, ..)
‱ Schwierig zu erlernen
‱ Bild Auflösung im Vergleich zur Eindringtiefe
‱ FledermĂ€use können sich bei Nebel oder hoher
Luftfeuchtigkeit nicht orientieren
© Michael Wolrab
