In this second part of TMQL tutorials you learn some more basics of the standards: the navigation concept part 2 and the TMQL 2010 draft. All slides are in German.

1. Einführung in Topic Maps
Topic Maps Query Language
Session 2
Sven Krosse M. Sc.
Topic Maps Lab an der Universität Leipzig
krosse@informatik.uni-leipzig.de
topicmapslab.de

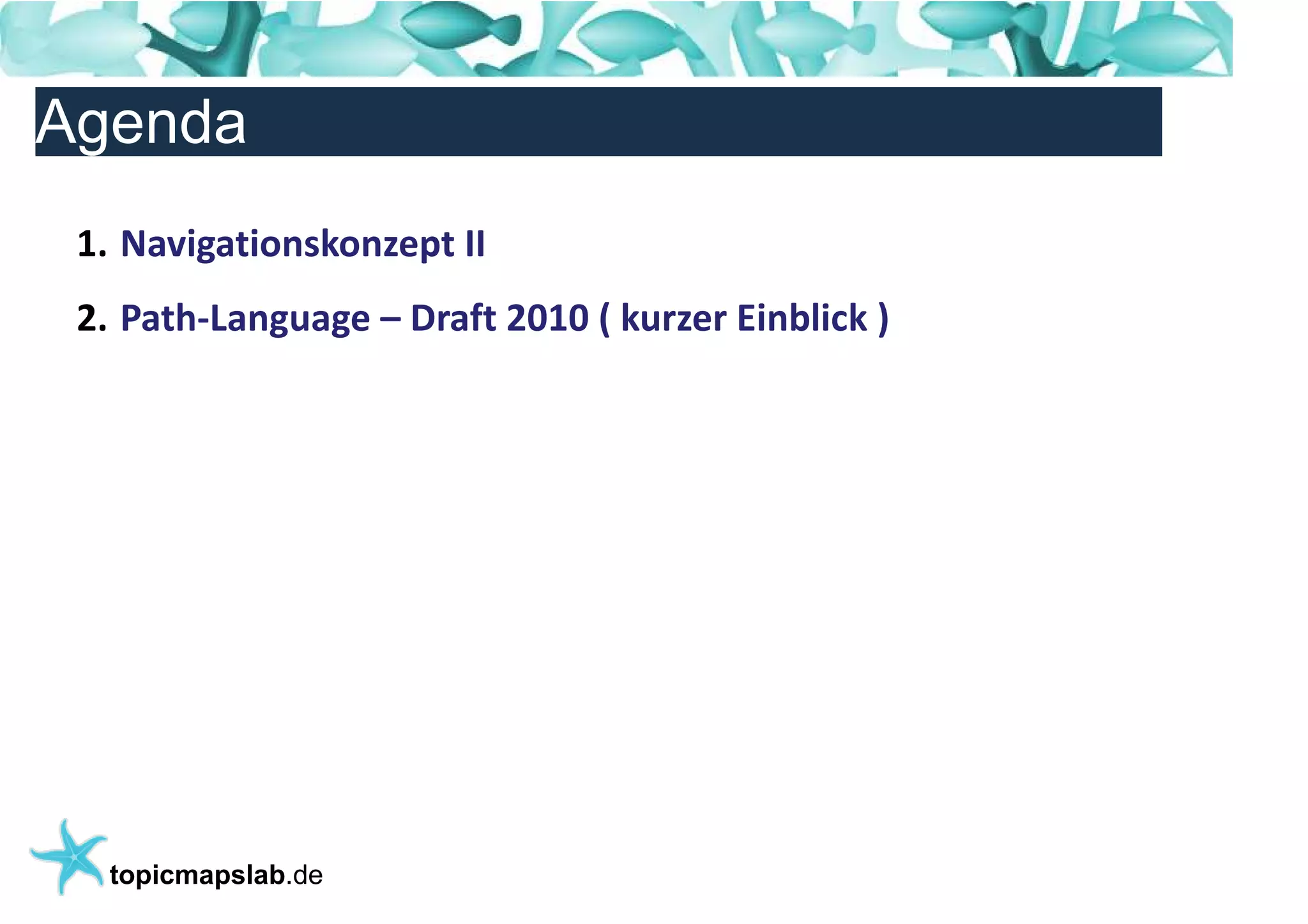

2. Einführung in Topic Maps
Agenda
1. Navigationskonzept II
2. Path-Language – Draft 2010 ( kurzer Einblick )
topicmapslab.de

3. Einführung in Topic Maps
Sprachbestandteile
Navigationskonzept
topicmapslab.de

4. Einführung in Topic Maps
Navigationskonzept
● basiert auf dem Proxy-Konzept des TMRM
● Modell der Topic Map als abstrakter bidirektionaler Graph
● Definition von 12 Achsen ( +2 NCL )
topicmapslab.de
4

5. Einführung in Topic Maps
Navigationskonzept - Syntax
DIRECTION ::= '<<' | '>>'
AXIS-NAME ::= 'item' | 'indicators' | 'locators' | 'traverse' |
'players' | 'roles' | 'types' | 'reifier' | 'atomify' |
'characteristics' | 'supertypes' | 'scope'
STEP ::= DIRECTION AXIS-NAME [ TOPIC-REF ]
topicmapslab.de
5

6. Einführung in Topic Maps
Achse - indicators
● keine optionalen Typen
● vorwärts: alle Subject-Identifier eines Topics
● rückwärts: Adressierung eines Topics mittels Subject-Identifier
topicmapslab.de
6

7. Einführung in Topic Maps
Achse - indicators
http://en.wikipedia.org/wiki/Puccini >> indicators
“http://en.wikipedia.org/wiki/Puccini” << indicators
topicmapslab.de
7

8. Einführung in Topic Maps
Achse - locators
● keine optionalen Typen
● vorwärts: alle Subject-Locator eines Topics
● rückwärts: Adressierung eines Topics mittels Subject-Locator
topicmapslab.de
8

9. Einführung in Topic Maps
Achse - locators
http://en.wikipedia.org/wiki/Puccini >> locators
“http://en.wikipedia.org/wiki/Puccini” << locators
topicmapslab.de
9

10. Einführung in Topic Maps
Achse - item
● keine optionalen Typen
● ohne Pluralisierung!
→ items
● vorwärts: alle Item-Identifier eines Topics
● rückwärts: Adressierung eines Topics mittels Item-Identifier
topicmapslab.de
10

11. Einführung in Topic Maps
Achse - item
http://en.wikipedia.org/wiki/Puccini >> item
“http://en.wikipedia.org/wiki/Puccini” << item
topicmapslab.de
11

12. Einführung in Topic Maps
Achse - types
● keine optionalen Typen
● vorwärts: alle Typen eines Topics oder der Typ eines Topic Maps
Konstruktes
● rückwärts: alle Instanzen eines Topic Typs
● NCL: instances – Achse
● vorwärts: alle Instanzen eines Topics Typs
● rückwärts: alle Typen einer Topics oder der Typ eines Topic
Maps Konstruktes
topicmapslab.de
12

13. Einführung in Topic Maps
Achse - types
http://en.wikipedia.org/wiki/Puccini >> types
http://en.wikipedia.org/wiki/Puccini << instances
http://psi.ontopia.net/music/composer << types
http://psi.ontopia.net/music/composer >> instances
topicmapslab.de
13

14. Einführung in Topic Maps
Achse - supertypes
● keine optionalen Typen
● vorwärts: alle Super-Typen eines Topic Typs
● rückwärts: alle Sub-Typen eines Topic Typs
● NCL: subtypes – Achse
● vorwärts: alle Sub-Typen eines Topic Typs
● rückwärts: alle Super-Typen eines Topic Typs
topicmapslab.de
14

15. Einführung in Topic Maps
Achse - supertypes
http://psi.ontopia.net/music/composer >> supertypes
http://psi.ontopia.net/music/composer << subtypes
http://psi.ontopia.net/music/musician << supertypes
http://psi.ontopia.net/music/musician >> subtypes
topicmapslab.de
15

16. Einführung in Topic Maps
TMQL – Typhierarchie
A
D B C
E F G
e1 e2 g1 g2
topicmapslab.de
16

17. Einführung in Topic Maps
TMQL – Typhierarchie
A
D B C
E F G
e1 e2 g1 g2
TMQL-Query: e1 >> types
topicmapslab.de
17

18. Einführung in Topic Maps
TMQL – Typhierarchie
A
D B C
E F G
e1 e2 g1 g2
TMQL-Query: E >> supertypes
topicmapslab.de
18

19. Einführung in Topic Maps
TMQL – Typhierarchie
A
D B C
E F G
e1 e2 g1 g2
TMQL-Query: A >> instances
topicmapslab.de
19

20. Einführung in Topic Maps
Achse - characteristics
● vorwärts: alle Eigenschaften eines Topics
● rückwärts: das Topic mit der Eigenschaft
● vordefinierte Typen
● alle Name tm:name
● alle Occurrences tm:occurrence
topicmapslab.de
20

21. Einführung in Topic Maps
Achse - characteristics
http://en.wikipedia.org/wiki/Puccini
>> characteristics
http://en.wikipedia.org/wiki/Puccini
>> characteristics tm:name
http://en.wikipedia.org/wiki/Puccini
>> characteristics tm:occurrence
topicmapslab.de
21

22. Einführung in Topic Maps
TMQL – characteristics axis
Name 1 t
Name 2 g
e1
Occurrence 1 t
Occurrence 2 g
topicmapslab.de
22

23. Einführung in Topic Maps
TMQL – characteristics axis
Name 1 t
Name 2 g
e1
Occurrence 1 t
Occurrence 2 g
TMQL-Query: e1 >> characteristics g
topicmapslab.de
23

24. Einführung in Topic Maps
Achse - atomify
● vorwärts: Literal des konkreten Objektes
● unterstützt Names, Occurrences und Locators
● rückwärts: Locator, Name oder Occurrence mit dem Literal
● Mehrdeutigkeit möglich
topicmapslab.de
24

25. Einführung in Topic Maps
Achse - atomify
http://en.wikipedia.org/wiki/Puccini
>> characteristics >> atomify
“Puccini” << atomify << characteristics
topicmapslab.de
25

26. Einführung in Topic Maps
Achse - players
● vorwärts: alle Spieler einer Assoziation
● auch von Topic Typ einer Assoziation aus
● optionaler Typ = Rollentyp
● rückwärts: alle Assoziation mit dem Spieler
● optionaler Typ = Rollentyp
topicmapslab.de
26

27. Einführung in Topic Maps
Achse - players
http://psi.ontopia.net/music/composed-by >> players
http://en.wikipedia.org/wiki/Puccini << players
topicmapslab.de
27

28. Einführung in Topic Maps
Achse - roles
● vorwärts: alle Rollentypen einer Assoziation
● auch von Topic Typ einer Assoziation aus
● rückwärts: alle Assoziation mit dem Rollentyp
● optionaler Typ = Assoziationstyp
topicmapslab.de
28

29. Einführung in Topic Maps
Achse - roles
http://psi.ontopia.net/music/composed-by >> roles
http://psi.ontopia.net/literature/work << roles
topicmapslab.de
29

30. Einführung in Topic Maps
Achse - traverse
● vorwärts: alle verketteten Spieler
● Verkettung über eine Assoziation zwischen zwei Topics
● optionaler Typ = Assoziationstyp
● rückwärts: alle verketteten Assoziation
● Verkettung über gemeinsamen Spieler
● optionaler Typ = Typ des Spielers
topicmapslab.de
30

31. Einführung in Topic Maps
Achse - traverse
http://psi.ontopia.net/music/composed-by << traverse
http://en.wikipedia.org/wiki/Puccini >> traverse
topicmapslab.de
31

32. Einführung in Topic Maps
TMQL – association axes
r1 a1 r2 r3 a2 r4
p1 p2 p3
topicmapslab.de
32

33. Einführung in Topic Maps
TMQL – association axes
r1 a1 r2 r3 a2 r4
p1 p2 p3
TMQL-Query: p2 << players >> roles [ . >> players == p2 ]
topicmapslab.de
33

34. Einführung in Topic Maps
TMQL – association axes
r1 a1 r2 r3 a2 r4
p1 p2 p3
TMQL-Query: a1 >> players
topicmapslab.de
34

35. Einführung in Topic Maps
TMQL – association axes
r1 a1 r2 r3 a2 r4
p1 p2 p3
TMQL-Query: p2 >> traverse
topicmapslab.de
35

36. Einführung in Topic Maps
Achse - scope
● kein optionaler Typ
● vorwärts: alle Themes eines Konstrukts
● rückwärts: alle Konstrukte im Scope mit der Theme
topicmapslab.de
36

37. Einführung in Topic Maps
Achse - scope
http://psi.ontopia.net/music/composed-by >> scope
http://psi.ontopia.net/opera/web << scope
topicmapslab.de
37

38. Einführung in Topic Maps
Achse - reifier
● kein optionaler Typ
● vorwärts: der Reifier des Konstrukts
● rückwärts: das reifizierte Element
topicmapslab.de
38

39. Einführung in Topic Maps
Achse - reifier
http://psi.ontopia.net/music/composed-by >> reifier
http://psi.ontopia.net/opera/web << reifier
topicmapslab.de
39

40. Einführung in Topic Maps
Sprachbestandteile
Draft 2010
topicmapslab.de

41. Einführung in Topic Maps
Draft 2010
● nur Path-Expression
● Änderungen
● ähnliches Navigationskonzept mit veränderter Syntax
● Achsenrichtung entfernt
● zusätzliche Achsen
● Entfernen einiger Achsen
● Syntax noch näher an XPath
● Standardachsen für jeden Konstrukt-Typ (Achsen optional)
topicmapslab.de
41

42. Einführung in Topic Maps
Draft 2010
● Syntax
pathstep → '/' pathspec filter *
pathspec → axis '::' anyref | axis '::' | anyref | assocpattern
filter → boolfilter | scopefilter
assocpattern → anyref '(' anyref '->' anyref ')'
topicmapslab.de
42

43. Einführung in Topic Maps
Draft 2010
● Typ-Instanz-Achsen
type, direct-type, instance, direct-instance
● Supertyp-Subtyp-Achsen
supertype, direct-supertype, subtype, direct-subtype
● Identifier-Achsen
subject-identifier, subject-locator, item-identifier
topicmapslab.de
43

44. Einführung in Topic Maps
Draft 2010
● Assoziationsachsen
role, player
● Eigenschaften
name, occurrence, variant, value, datatype
● Topic-Map-Achsen
topic, association
topicmapslab.de
44

45. Einführung in Topic Maps
Draft 2010
● Sonstige Achsen
parent, scope, reifier
topicmapslab.de
45

46. Einführung in Topic Maps
Draft 2010
● Beispiel
/ topic::composer / composed-by ( composer -> work )
topicmapslab.de
46

47. Einführung in Topic Maps
Draft 2010
● Beispiel
/ topic::composer / composed-by ( composer -> work )
alle Topics vom Typ composer
topicmapslab.de
47

48. Einführung in Topic Maps
Draft 2010
● Beispiel
/ topic::composer / composed-by ( composer -> work )
alle Rollenspieler
topicmapslab.de
48

49. Einführung in Topic Maps
ENDE
topicmapslab.de
