Das Dokument behandelt die Grundlagen der Bauphysik mit einem Fokus auf die Bedeutung von Temperatur, Luftfeuchtigkeit und Wärmeübertragung in Gebäuden. Es erklärt die Berechnung von Wärmedurchgangskoeffizienten und Wärmeübergangswiderständen, einschließlich der Materialeigenschaften und deren Einfluss auf die Energieeffizienz von Gebäuden. Zudem werden verschiedene Wärmeübertragungsmechanismen wie Wärmeleitung, -strömung und -strahlung diskutiert.

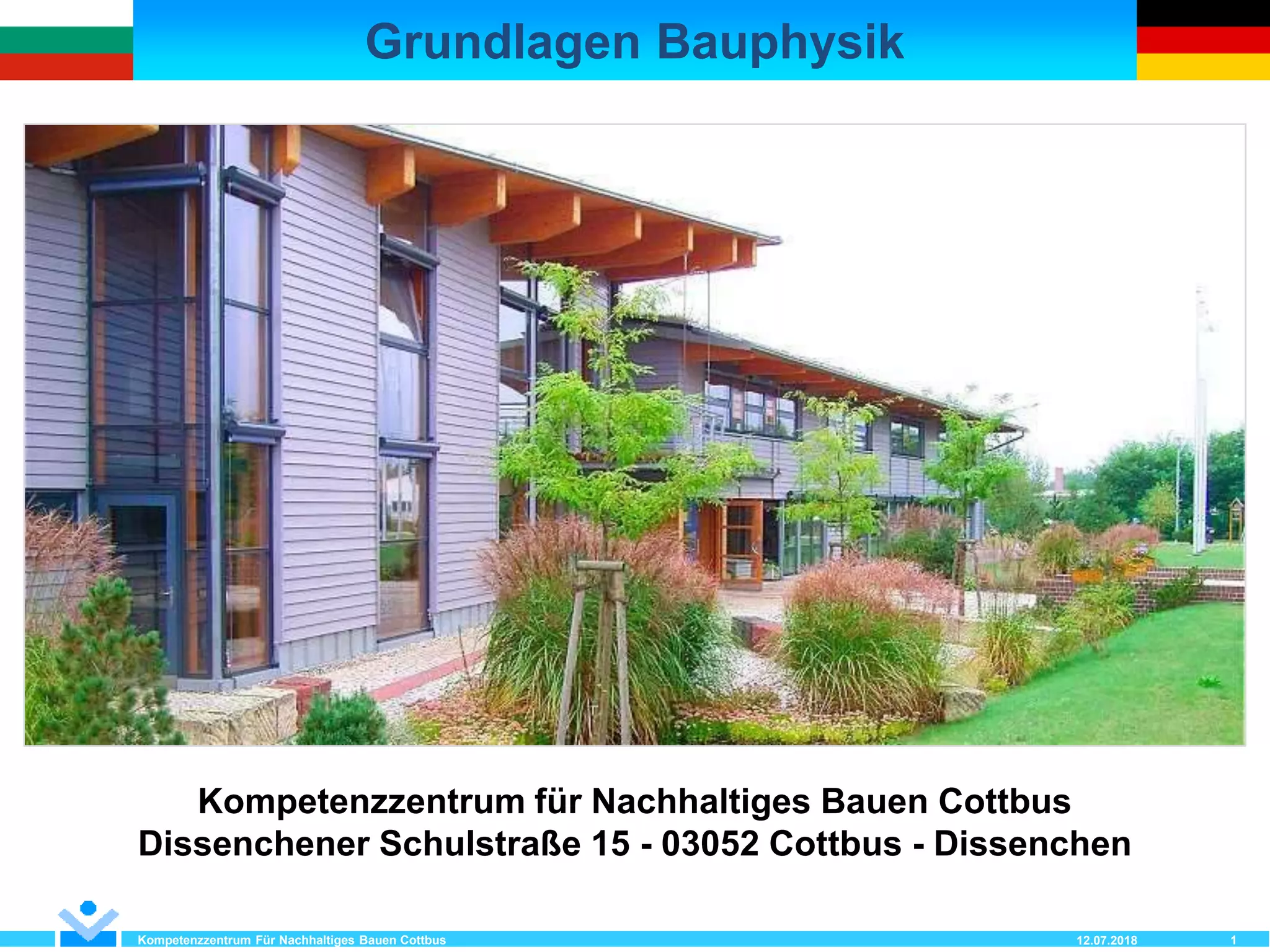

1. Grundlagen Bauphysik
Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 1
Kompetenzzentrum für Nachhaltiges Bauen Cottbus
Dissenchener Schulstraße 15 - 03052 Cottbus - Dissenchen
12.07.2018

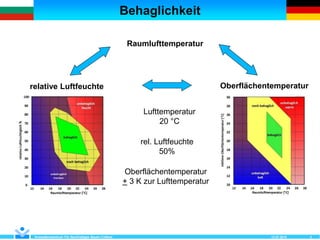

2. Behaglichkeit
Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 212.07.2018
relative Luftfeuchte Oberflächentemperatur
Lufttemperatur
20 °C
rel. Luftfeuchte
50%
Oberflächentemperatur
+ 3 K zur Lufttemperatur
Raumlufttemperatur

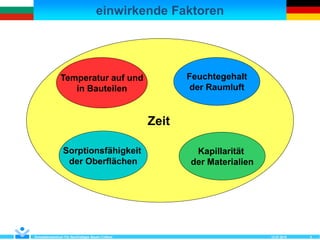

3. einwirkende Faktoren
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 3
Zeit
Temperatur auf und
in Bauteilen
Feuchtegehalt
der Raumluft
Sorptionsfähigkeit
der Oberflächen
Kapillarität
der Materialien

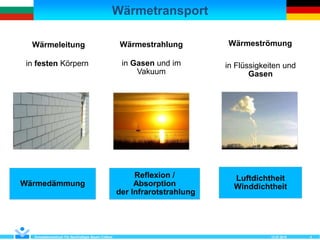

4. Wärmetransport
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 4
Wärmeleitung WärmeströmungWärmestrahlung
in festen Körpern in Flüssigkeiten und
Gasen
in Gasen und im
Vakuum
Wärmedämmung
Luftdichtheit
Winddichtheit
Reflexion /
Absorption
der Infrarotstrahlung

5. Transmissionswärmeverluste
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 5
Wärmeleitung durch die Außenbauteile

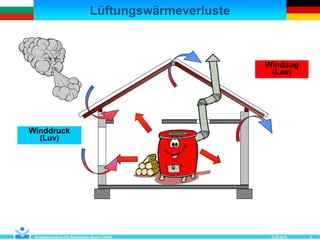

6. Lüftungswärmeverluste
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 6
Winddruck
(Luv)
Windsog
(Lee)

7. Wärmedurchgangskoeffizient
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 7
U = 1 / RT
U- Wert [ W / m²K ]
RT = Rsi + R1 + R2 + R3 +Rse
Rsi – Wärmeübergangswiderstand
innen
Rse – Wärmeübergangswiderstand
außen
R – WärmedurchlasswiderstandR = d / λ
R RT
U
RT – Wärmedurchgangswiderstand
λ – Rechenwert der Wärmeleitfähigkeit

8. Wärmeleitfähigkeit
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 8
Q
ϑ + 1 K
θ
1 m²
1 m
Wärmeleitfähigkeit 𝜆
𝑊
𝑚𝐾
Stahl 7808 50,00
Beton 2400 2,10
KS 1800 0,99
Vollziegel 1600 0,70
Holz 500 0,13
EPS 20 0,04
𝜆
𝑊
𝑚𝐾
𝜌
𝑘𝑔
𝑚³

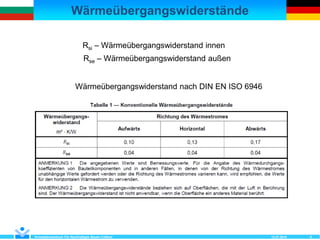

9. Wärmeübergangswiderstände
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 9
Rsi – Wärmeübergangswiderstand innen
Rse – Wärmeübergangswiderstand außen
Wärmeübergangswiderstand nach DIN EN ISO 6946

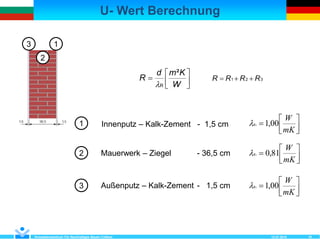

10. U- Wert Berechnung
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 10
321 RRRR 




W
Kmd
R
²
R
1
2
3
1
2
3
Innenputz – Kalk-Zement - 1,5 cm
Mauerwerk – Ziegel - 36,5 cm
Außenputz – Kalk-Zement - 1,5 cm




mK
W
00,11R




mK
W
81,01R




mK
W
00,11R

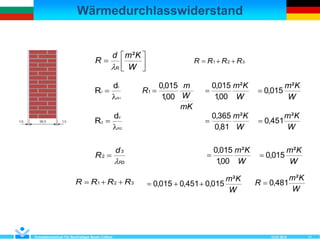

11. Wärmedurchlasswiderstand
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 11
321 RRRR 




W
Kmd
R
²
R
W
Km²
015,0451,0015,0 321 RRRR 
W
Km
R
²
481,0
W
Km²
015,0
mK
W
m
R
00,1
015,0
1 
W
Km²
00,1
015,0

R1
1
1
d
R


W
Km²
81,0
365,0

W
Km²
451,0
R2
2
2
d
R


W
Km²
00,1
015,0

W
Km²
015,0
R3
3
2

d
R 

12. Wärmedurchgangswiderstand
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 12
sesiT RRRR 
W
Km
RT
²
04,0481,013,0 
W
Km
RT
²
651,0
1
2
3
Rse Rsi
Wärmeübergangswiderstand innenRsi
Wärmeübergangswiderstand außenRse

13. Wärmedurchgang
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 13





K²m
W
R
1
U
T





Km
W
U
²651,0
1





Km
W
U
²
54,1
außen innen
1,54 W / h
ϑi - 1K
ϑi

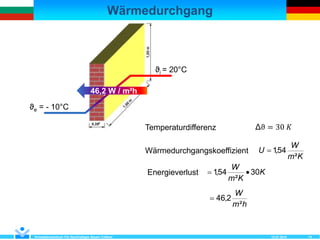

14. Wärmedurchgang
12.07.2018Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 14
hm
W
²
2,46
K
Km
W
30
²
54,1 Energieverlust
Temperaturdifferenz Δϑ = 30 𝐾
Km
W
U
²
54,1Wärmedurchgangskoeffizient
ϑe = - 10°C
ϑi = 20°C
46,2 W / m²h

15. Danke für Ihre Aufmerksamkeit !
Kompetenzzentrum Für Nachhaltiges Bauen Cottbus 15
http//:www.bfw-bb.de
12.07.2018
