Die SMC Pneumatik GmbH präsentiert auf der analytica 2014 ihre Kühler- und Temperiergeräte, darunter den thermo-chiller HRS sowie thermoelektrische Temperiersysteme und Temperierbäder. Die Produkte bieten hohe Energieeffizienz, präzise Temperaturregelung und internationale Standards, um verschiedene Anwendungen in Bereichen wie Automobil, Medizintechnik und Analysentechnik zu unterstützen. Mit über 35 Jahren Erfahrung in der Thermogerätebranche und einer globalen Präsenz stellt SMC sicher, dass ihre Systeme zuverlässig und funktional sind.

1. SMC-DE
20.03.14
SMC Pneumatik GmbH
Kühlung und Temperierung von Analysesystemen
SMCPneumatikGmbH
analytica2014

2. SMC-DE
20.03.14

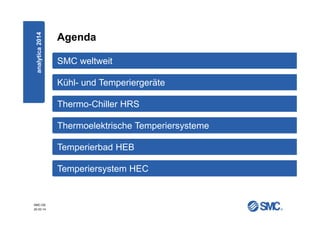

Agenda
SMC weltweit
Kühl- und Temperiergeräte
Thermo-Chiller HRS
Thermoelektrische Temperiersysteme
Temperierbad HEB
Temperiersystem HEC
analytica2014

3. SMC-DE
20.03.14
Weltweite Präsenzanalytica2014
78 Tochtergesellschaften in 50 Ländern
 360 Verkaufsbüros weltweit

4. SMC-DE
20.03.14
analytica2014 Globales Forschungs- und Entwicklungs-
Netzwerk
UTC: U.S. Technical Center
JTC: Japan Technical Center
ETC: European Technical Centre (U.K.)
GTC: German Technical Centre
CTC: China Technical Center

5. SMC-DE
20.03.14
analytica2014 Kompetenz und Know-how in Ihrer Branche
• Automobil
• Analysetechnik / Medizin / Pharma
• Elektronik / Photovoltaik
• Maschinenbau
• Lebensmittel / Verpackung
• Prozesstechnik

6. SMC-DE
20.03.14
Agenda
SMC weltweit
Kühl- und Temperiergeräte
Thermo-Chiller HRS
Thermoelektrische Temperiersysteme
Temperierbad HEB
Temperiersystem HEC
analytica2014

7. SMC-DE
20.03.14

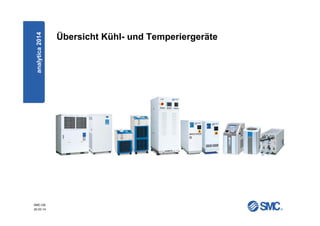

Übersicht Kühl- und Temperiergeräteanalytica2014

8. SMC-DE
20.03.14

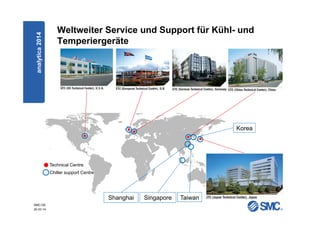

Weltweiter Service und Support für Kühl- und
Temperiergeräte
Taiwan
Korea
Shanghai Singapore
Technical Centre
Chiller support Centre
analytica2014

9. SMC-DE
20.03.14

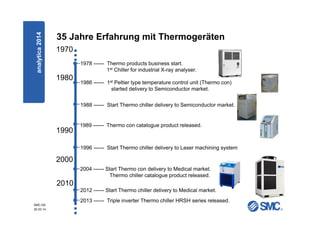

35 Jahre Erfahrung mit Thermogerätenanalytica2014
1978 ------ Thermo products business start.
1st Chiller for industrial X-ray analyser.
1986 ------ 1st Peltier type temperature control unit (Thermo con)
started delivery to Semiconductor market.
1988 ------ Start Thermo chiller delivery to Semiconductor market.
1996 ------ Start Thermo chiller delivery to Laser machining system
2004 ------ Start Thermo con delivery to Medical market.
Thermo chiller catalogue product released.
1980
1990
2000
2010
1989 ------ Thermo con catalogue product released.
2013 ------ Triple inverter Thermo chiller HRSH series released.
1970
2012 ------ Start Thermo chiller delivery to Medical market.

10. SMC-DE
20.03.14

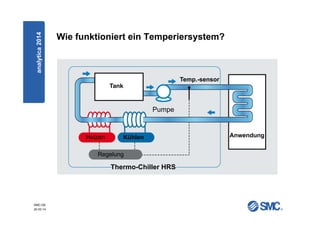

Wie funktioniert ein Temperiersystem?
Tank
Temp.-sensor
Pumpe
Heizen Kühlen
Regelung
Anwendung
Thermo-Chiller HRS
analytica2014

11. SMC-DE
20.03.14

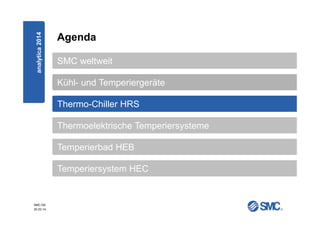

Agenda
SMC weltweit
Kühl- und Temperiergeräte
Thermo-Chiller HRS
Thermoelektrische Temperiersysteme
Temperierbad HEB
Temperiersystem HEC
analytica2014

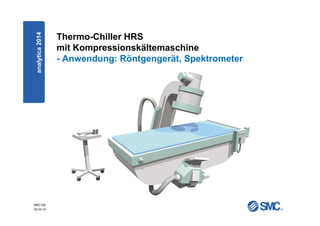

12. SMC-DE
20.03.14
Thermo-Chiller HRS
mit Kompressionskältemaschine
- Anwendung: Röntgengerät, Spektrometer
analytica2014

13. SMC-DE
20.03.14

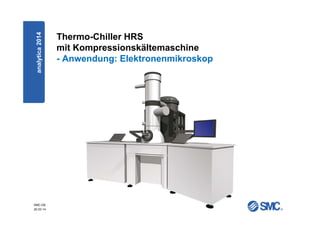

Thermo-Chiller HRS
mit Kompressionskältemaschine
- Anwendung: Elektronenmikroskop
analytica2014

14. SMC-DE
20.03.14

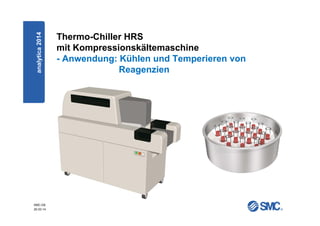

Thermo-Chiller HRS
mit Kompressionskältemaschine
- Anwendung: Kühlen und Temperieren von
Reagenzien
analytica2014

15. SMC-DE
20.03.14
Thermo-Chiller HRS
mit Kompressionskältemaschine
- Anwendung: Destillieren, Extrahieren
analytica2014

16. SMC-DE
20.03.14

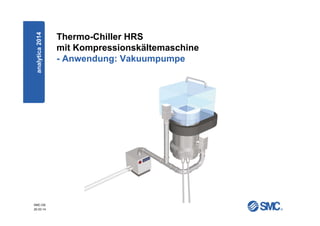

Thermo-Chiller HRS
mit Kompressionskältemaschine
- Anwendung: Vakuumpumpe
analytica2014

17. SMC-DE
20.03.14

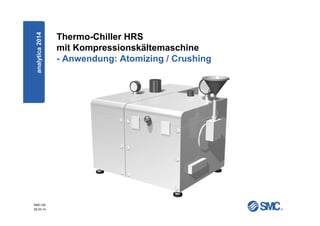

Thermo-Chiller HRS
mit Kompressionskältemaschine
- Anwendung: Atomizing / Crushing
analytica2014

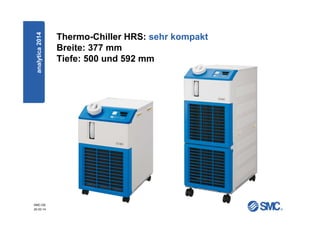

18. SMC-DE
20.03.14
Thermo-Chiller HRS: sehr kompakt
Breite: 377 mm
Tiefe: 500 und 592 mm
analytica2014

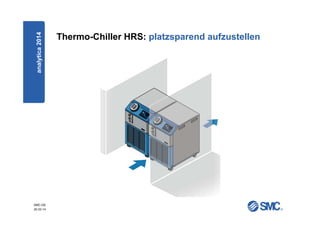

19. SMC-DE
20.03.14
Thermo-Chiller HRS: platzsparend aufzustellenanalytica2014

20. SMC-DE
20.03.14
Thermo-Chiller HRS:
passt perfekt unter einen Labortisch
analytica2014

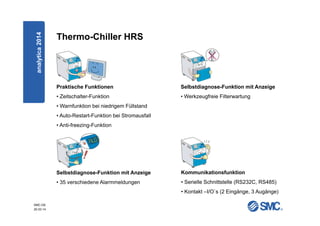

21. SMC-DE
20.03.14
Thermo-Chiller HRS
Praktische Funktionen
• Zeitschalter-Funktion
• Warnfunktion bei niedrigem Füllstand
• Auto-Restart-Funktion bei Stromausfall
• Anti-freezing-Funktion
Selbstdiagnose-Funktion mit Anzeige
• 35 verschiedene Alarmmeldungen
Kommunikationsfunktion
• Serielle Schnittstelle (RS232C, RS485)
• Kontakt –I/O`s (2 Eingänge, 3 Augänge)
Selbstdiagnose-Funktion mit Anzeige
• Werkzeugfreie Filterwartung
analytica2014

22. SMC-DE
20.03.14

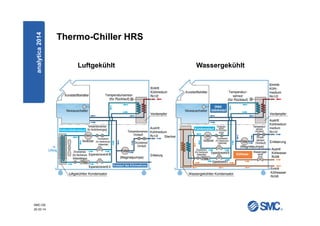

Thermo-Chiller HRS
Luftgekühlt Wassergekühlt
analytica2014

23. SMC-DE
20.03.14
Thermo-Chiller HRSanalytica2014

24. SMC-DE
20.03.14

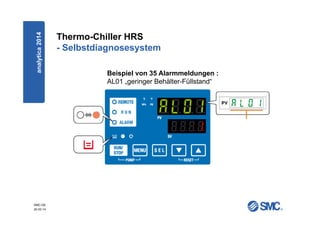

Thermo-Chiller HRS
- Selbstdiagnosesystem
Beispiel von 35 Alarmmeldungen :
AL01 „geringer Behälter-Füllstand“
analytica2014

25. SMC-DE
20.03.14

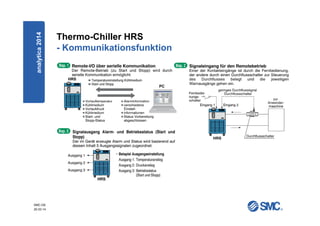

Thermo-Chiller HRS
- Kommunikationsfunktion
analytica2014

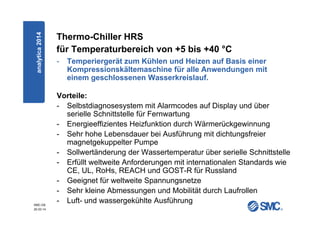

26. SMC-DE
20.03.14
Thermo-Chiller HRS
für Temperaturbereich von +5 bis +40 °C
- Temperiergerät zum Kühlen und Heizen auf Basis einer
Kompressionskältemaschine für alle Anwendungen mit
einem geschlossenen Wasserkreislauf.
Vorteile:
- Selbstdiagnosesystem mit Alarmcodes auf Display und über
serielle Schnittstelle für Fernwartung
- Energieeffizientes Heizfunktion durch Wärmerückgewinnung
- Sehr hohe Lebensdauer bei Ausführung mit dichtungsfreier
magnetgekuppelter Pumpe
- Sollwertänderung der Wassertemperatur über serielle Schnittstelle
- Erfüllt weltweite Anforderungen mit internationalen Standards wie
CE, UL, RoHs, REACH und GOST-R für Russland
- Geeignet für weltweite Spannungsnetze
- Sehr kleine Abmessungen und Mobilität durch Laufrollen
- Luft- und wassergekühlte Ausführung
analytica2014

27. SMC-DE
20.03.14

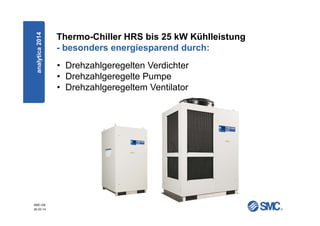

Thermo-Chiller HRS bis 25 kW Kühlleistung
- besonders energiesparend durch:
• Drehzahlgeregelten Verdichter
• Drehzahlgeregelte Pumpe
• Drehzahlgeregeltem Ventilator
analytica2014

28. SMC-DE
20.03.14

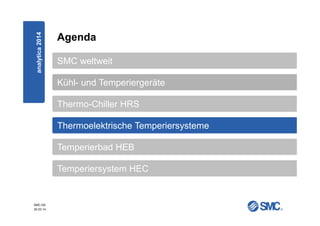

Agenda
SMC weltweit
Kühl- und Temperiergeräte
Thermo-Chiller HRS
Thermoelektrische Temperiersysteme
Temperierbad HEB
Temperiersystem HEC
analytica2014

29. SMC-DE
20.03.14

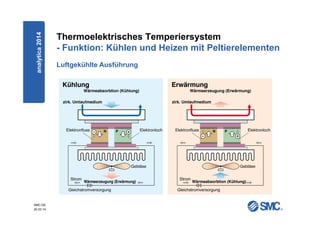

Thermoelektrisches Temperiersystem
- Funktion: Kühlen und Heizen mit Peltierelementen
Luftgekühlte Ausführung
analytica2014

30. SMC-DE
20.03.14

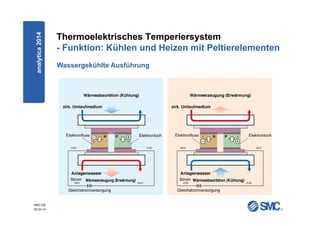

Wassergekühlte Ausführung
analytica2014 Thermoelektrisches Temperiersystem
- Funktion: Kühlen und Heizen mit Peltierelementen

31. SMC-DE

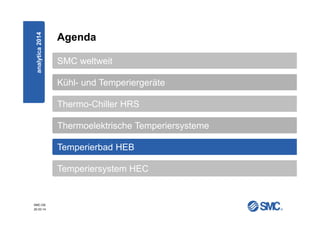

20.03.14
Agenda
SMC weltweit
Kühl- und Temperiergeräte
Thermo-Chiller HRS
Thermoelektrische Temperiersysteme
Temperierbad HEB
Temperiersystem HEC
analytica2014

32. SMC-DE
20.03.14

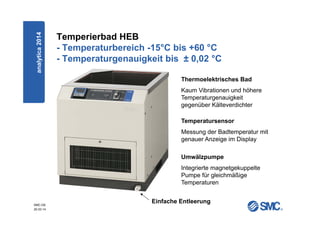

Temperierbad HEB
- Temperaturbereich -15°C bis +60 °C
- Temperaturgenauigkeit bis ± 0,02 °C
Thermoelektrisches Bad
Kaum Vibrationen und höhere
Temperaturgenauigkeit
gegenüber Kälteverdichter
Umwälzpumpe
Integrierte magnetgekuppelte
Pumpe für gleichmäßige
Temperaturen
Einfache Entleerung
Temperatursensor
Messung der Badtemperatur mit
genauer Anzeige im Display
analytica2014

33. SMC-DE
20.03.14

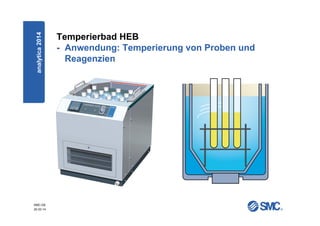

Temperierbad HEB
- Anwendung: Temperierung von Proben und
Reagenzien
analytica2014

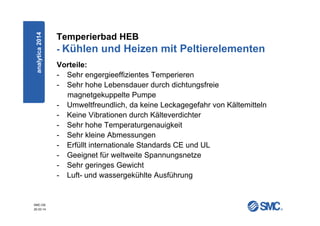

34. SMC-DE
20.03.14
Temperierbad HEB
- Kühlen und Heizen mit Peltierelementen
Vorteile:
- Sehr engergieeffizientes Temperieren
- Sehr hohe Lebensdauer durch dichtungsfreie
magnetgekuppelte Pumpe
- Umweltfreundlich, da keine Leckagegefahr von Kältemitteln
- Keine Vibrationen durch Kälteverdichter
- Sehr hohe Temperaturgenauigkeit
- Sehr kleine Abmessungen
- Erfüllt internationale Standards CE und UL
- Geeignet für weltweite Spannungsnetze
- Sehr geringes Gewicht
- Luft- und wassergekühlte Ausführung
analytica2014

35. SMC-DE
20.03.14
Agenda
SMC weltweit
Kühl- und Temperiergeräte
Thermo-Chiller HRS
Thermoelektrische Temperiersysteme
Temperierbad HEB
Temperiersystem HEC
analytica2014

36. SMC-DE
20.03.14

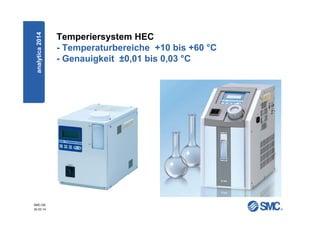

Temperiersystem HEC
- Temperaturbereiche +10 bis +60 °C
- Genauigkeit ±0,01 bis 0,03 °C
analytica2014

37. SMC-DE
20.03.14

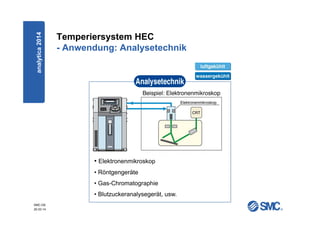

Temperiersystem HEC
- Anwendung: Analysetechnik
• Elektronenmikroskop
• Röntgengeräte
• Gas-Chromatographie
• Blutzuckeranalysegerät, usw.
analytica2014

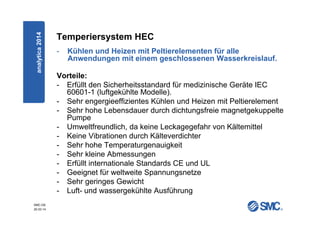

38. SMC-DE
20.03.14
Temperiersystem HEC
- Kühlen und Heizen mit Peltierelementen für alle
Anwendungen mit einem geschlossenen Wasserkreislauf.
Vorteile:
- Erfüllt den Sicherheitsstandard für medizinische Geräte IEC
60601-1 (luftgekühlte Modelle).
- Sehr engergieeffizientes Kühlen und Heizen mit Peltierelement
- Sehr hohe Lebensdauer durch dichtungsfreie magnetgekuppelte
Pumpe
- Umweltfreundlich, da keine Leckagegefahr von Kältemittel
- Keine Vibrationen durch Kälteverdichter
- Sehr hohe Temperaturgenauigkeit
- Sehr kleine Abmessungen
- Erfüllt internationale Standards CE und UL
- Geeignet für weltweite Spannungsnetze
- Sehr geringes Gewicht
- Luft- und wassergekühlte Ausführung
analytica2014

39. SMC-DE
20.03.14
Vielen Dank für Ihre
Aufmerksamkeit!
fett
SMC Pneumatik GmbH
Boschring 13-15
63329 Egelsbach
Tel. 06103 - 402 0
info@smc.de
Mehr Informationen auch unter
www.smc.de
