Das Dokument behandelt den Potenzialausgleich von leitfähigen Teilen und betont die Wichtigkeit, diese auf ein gleiches oder annähernd gleiches Potenzial zu bringen, um die Sicherheit zu verbessern. Es werden spezifische Leitungen, Bauteile und deren Verbindungen aufgeführt, die in den Hauptpotenzialausgleich einbezogen werden müssen. Zudem wird die erforderliche Bemessung und Qualität der Verbindungen hervorgehoben, um einen unterbrechungsfreien Potenzialausgleich zu gewährleisten.

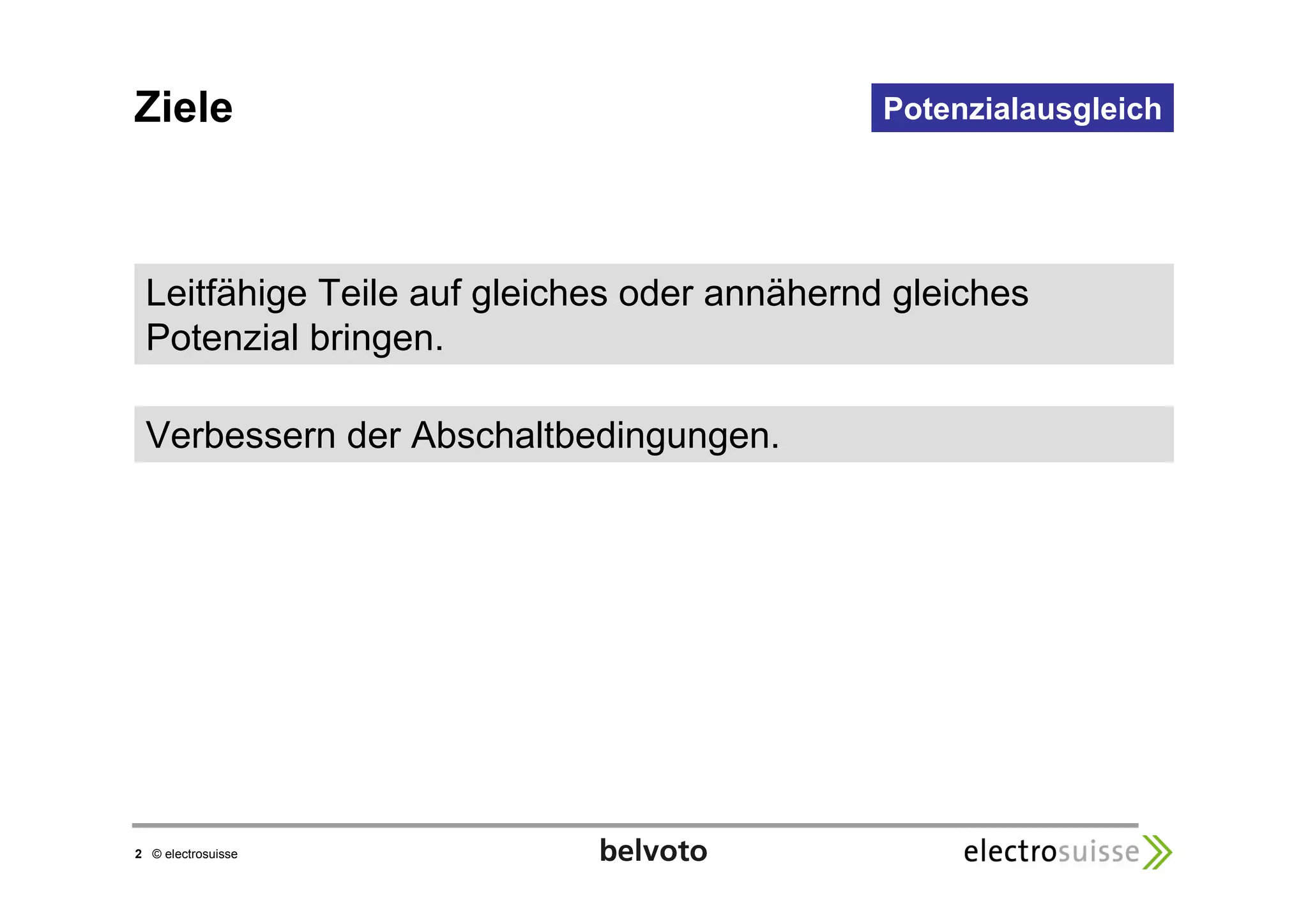

1. Ziele
2 © electrosuisse
Potenzialausgleich
Leitfähige Teile auf gleiches oder annähernd gleiches
Potenzial bringen.
Verbessern der Abschaltbedingungen.

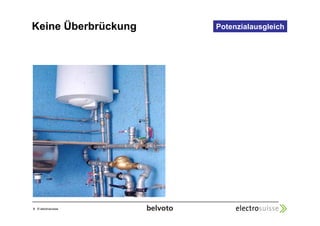

2. Keine Überbrückung Potenzialausgleich
3 © electrosuisse

3. Was ist einzubeziehen?
4 © electrosuisse
Potenzialausgleich
metallische Zuleitungen von Wasser und Gas
metallische Teile der Baukonstruktion
Leitungen von Klima und Zentralheizung

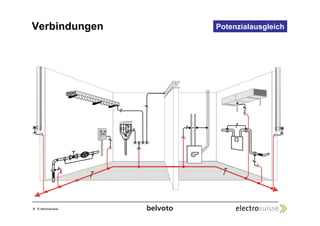

4. Verbindungen Potenzialausgleich
5 © electrosuisse

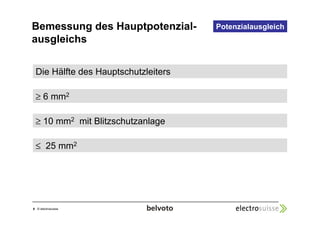

5. Bemessung des Hauptpotenzial-ausgleichs
6 © electrosuisse
Potenzialausgleich
Die Hälfte des Hauptschutzleiters
6 mm2
10 mm2 mit Blitzschutzanlage
25 mm2

6. Verbindung
8 © electrosuisse
Potenzialausgleich
zulässig

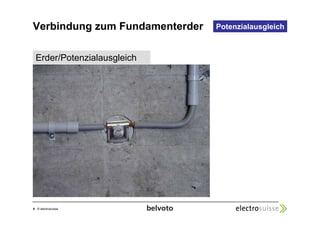

7. Verbindung zum Fundamenterder
9 © electrosuisse
Potenzialausgleich
Erder/Potenzialausgleich

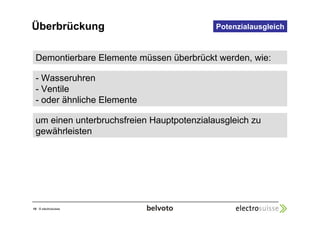

8. Überbrückung
Demontierbare Elemente müssen überbrückt werden, wie:
- Wasseruhren
- Ventile
- oder ähnliche Elemente
10 © electrosuisse
Potenzialausgleich
um einen unterbruchsfreien Hauptpotenzialausgleich zu
gewährleisten

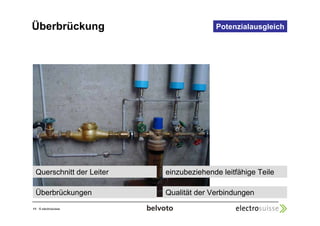

9. Überbrückung
Querschnitt der Leiter
11 © electrosuisse
Potenzialausgleich
einzubeziehende leitfähige Teile
Überbrückungen Qualität der Verbindungen

10. Überbrückung
12 © electrosuisse

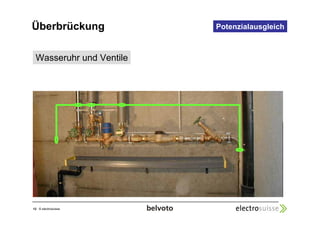

Potenzialausgleich
Wasseruhr und Ventile

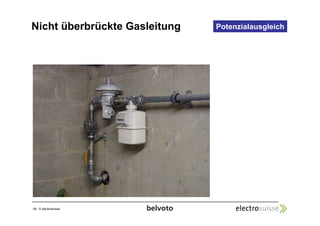

11. Nicht überbrückte Gasleitung Potenzialausgleich
13 © electrosuisse

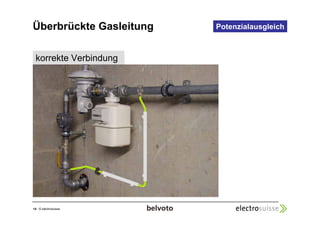

12. Überbrückte Gasleitung
14 © electrosuisse
Potenzialausgleich
korrekte Verbindung

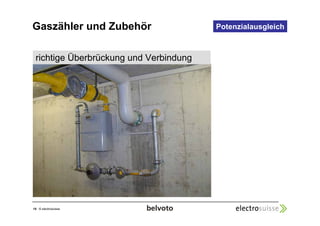

13. Gaszähler und Zubehör Potenzialausgleich
richtige Überbrückung und Verbindung
15 © electrosuisse

14. Heizungsleitungen
16 © electrosuisse
Potenzialausgleich

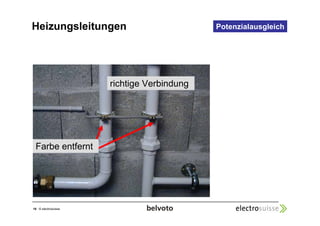

richtige Verbindung
Farbe entfernt

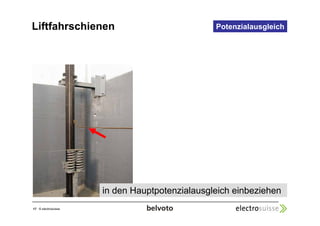

15. Liftfahrschienen Potenzialausgleich
17 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

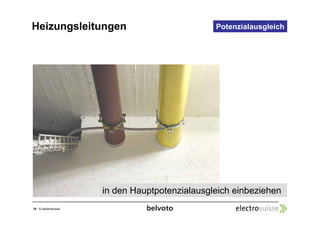

16. Heizungsleitungen Potenzialausgleich
18 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

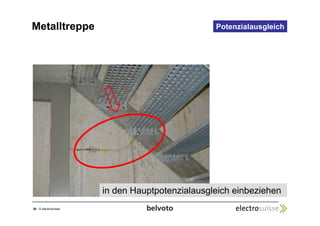

17. Metalltreppe Potenzialausgleich
20 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

18. Metallkamin Potenzialausgleich
21 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

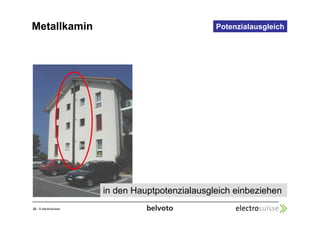

19. Metallkamin Potenzialausgleich
22 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

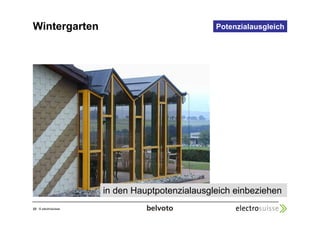

20. Wintergarten Potenzialausgleich
23 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

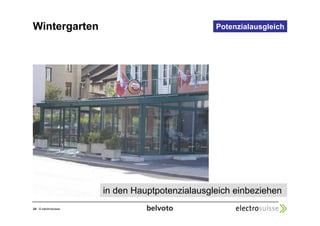

21. Wintergarten Potenzialausgleich
24 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

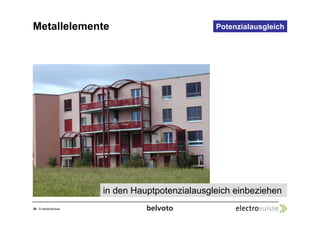

22. Metallelemente Potenzialausgleich
25 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

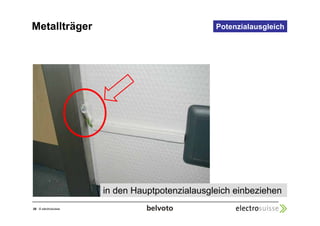

23. Metallträger Potenzialausgleich
26 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

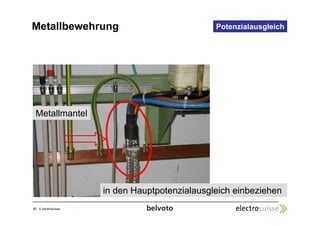

24. Metallbewehrung
27 © electrosuisse
Potenzialausgleich
Metallmantel
in den Hauptpotenzialausgleich einbeziehen

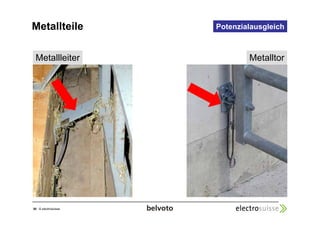

25. 30 © electrosuisse
Potenzialausgleich
Metalltor
Metallteile
Metallleiter

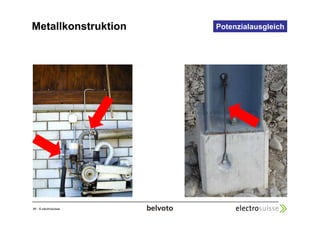

26. Metallkonstruktion Potenzialausgleich
31 © electrosuisse

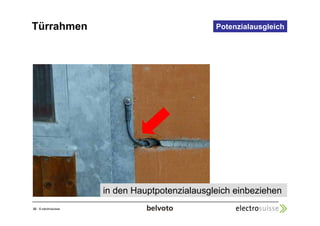

27. Türrahmen Potenzialausgleich
32 © electrosuisse
in den Hauptpotenzialausgleich einbeziehen

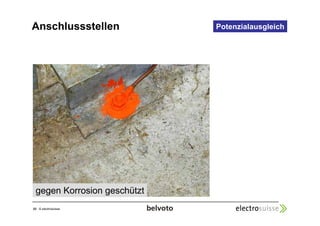

28. Anschlussstellen
33 © electrosuisse
Potenzialausgleich
gegen Korrosion geschützt
