Der Schüco Sonnenschutz CAB ist ein vollständig in die Schüco Fassaden FW 50+ und FW 60+ integriertes Sonnenschutzsystem, das durch verstellbare, rollbare Aluminium-Lamellen hohen Transparenzgrad und Windstabilität bis zu 25 m/s bietet. Das System ermöglicht eine bedarfsgerechte Regulierung des Lichteinfalls und schützt gegen direkte Sonneneinstrahlung ab einem Sonnenhöhe von 44°. Mit attraktivem Design und Möglichkeit zur individuellen Farbgestaltung wird der Schüco Sonnenschutz CAB als nachhaltige Lösung für moderne Gebäude beworben.

1. Schüco Sonnenschutz CAB
Schüco Solar Shading CAB
Aluminium-System
Aluminium System

2. Schüco Sonnenschutz CAB
Solar Shading CAB
2

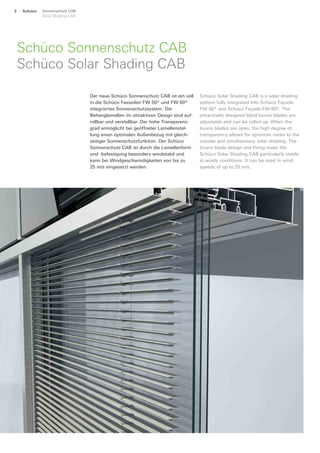

Schüco Sonnenschutz CAB
Schüco Solar Shading CAB
Der neue Schüco Sonnenschutz CAB ist ein voll
in die Schüco Fassaden FW 50+ und FW 60+
integriertes Sonnenschutzsystem. Die
Behanglamellen im attraktiven Design sind auf-
rollbar und verstellbar. Der hohe Transparenz-
grad ermöglicht bei geöffneter Lamellenstel-
lung einen optimalen Außenbezug mit gleich-
zeitiger Sonnenschutzfunktion. Der Schüco
Sonnenschutz CAB ist durch die Lamellenform
und -befestigung besonders windstabil und
kann bei Windgeschwindigkeiten von bis zu
25 m/s eingesetzt werden.
Schüco Solar Shading CAB is a solar shading
system fully integrated into Schüco Façade
FW 50+ and Schüco Façade FW 60+. The
attractively designed blind louvre blades are
adjustable and can be rolled up. When the
louvre blades are open, the high degree of
transparency allows for optimum views to the
outside and simultaneous solar shading. The
louvre blade design and fixing make the
Schüco Solar Shading CAB particularly stable
in windy conditions. It can be used in wind
speeds of up to 25 m/s.

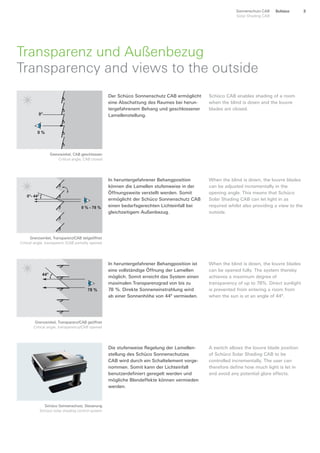

3. 78 %
44°
0°- 44°
0 % - 78 %
0°
0 %
SchücoSonnenschutz CAB
Solar Shading CAB
3
Transparenz und Außenbezug
Transparency and views to the outside
Grenzwinkel, CAB geschlossen
Critical angle, CAB closed
Grenzwinkel, Transparenz/CAB geöffnet
Critical angle, transparency/CAB opened
Schüco Sonnenschutz, Steuerung
Schüco solar shading control system
Grenzwinkel, Transparenz/CAB teilgeöffnet
Critical angle, transparenc /CAB partially opened
Der Schüco Sonnenschutz CAB ermöglicht
eine Abschattung des Raumes bei herun-
tergefahrenem Behang und geschlossener
Lamellenstellung.
Schüco CAB enables shading of a room
when the blind is down and the louvre
blades are closed.
In heruntergefahrener Behangposition
können die Lamellen stufenweise in der
Öffnungsweite verstellt werden. Somit
ermöglicht der Schüco Sonnenschutz CAB
einen bedarfsgerechten Lichteinfall bei
gleichzeitigem Außenbezug.
When the blind is down, the louvre blades
can be adjusted incrementally in the
opening angle. This means that Schüco
Solar Shading CAB can let light in as
required whilst also providing a view to the
outside.
In heruntergefahrener Behangposition ist
eine vollständige Öffnung der Lamellen
möglich. Somit erreicht das System einen
maximalen Transparenzgrad von bis zu
78 %. Direkte Sonneneinstrahlung wird
ab einer Sonnenhöhe von 44° vermieden.
When the blind is down, the louvre blades
can be opened fully. The system thereby
achieves a maximum degree of
transparency of up to 78%. Direct sunlight
is prevented from entering a room from
when the sun is at an angle of 44°.
Die stufenweise Regelung der Lamellen-
stellung des Schüco Sonnenschutzes
CAB wird durch ein Schaltelement vorge-
nommen. Somit kann der Lichteinfall
benutzerdefiniert geregelt werden und
mögliche Blendeffekte können vermieden
werden.
A switch allows the louvre blade position
of Schüco Solar Shading CAB to be
controlled incrementally. The user can
therefore define how much light is let in
and avoid any potential glare effects.

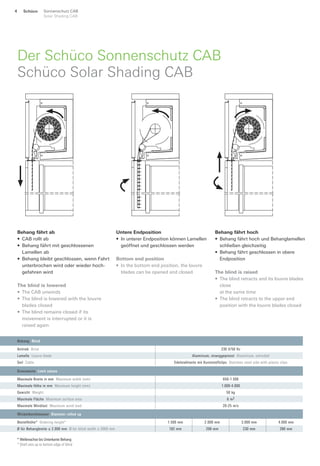

4. Der Schüco Sonnenschutz CAB
Schüco Solar Shading CAB
Behang fährt ab
• CAB rollt ab
• Behang fährt mit geschlossenen
Lamellen ab
• Behang bleibt geschlossen, wenn Fahrt
unterbrochen wird oder wieder hoch-
gefahren wird
The blind is lowered
• The CAB unwinds
• The blind is lowered with the louvre
blades closed
• The blind remains closed if its
movement is interrupted or it is
raised again
Untere Endposition
• In unterer Endposition können Lamellen
geöffnet und geschlossen werden
Bottom end position
• In the bottom end position, the louvre
blades can be opened and closed
Behang fährt hoch
• Behang fährt hoch und Behanglamellen
schließen gleichzeitig
• Behang fährt geschlossen in obere
Endposition
The blind is raised
• The blind retracts and its louvre blades
close
at the same time
• The blind retracts to the upper end
position with the louvre blades closed
* Wellenachse bis Unterkante Behang
* Shaft axis up to bottom edge of blind
Wickeldurchmesser Diameter rolled up
Bestellhöhe* Ordering height* 1.500 mm 2.000 mm 3.000 mm 4.000 mm
Ø für Behangbreite ≤ 2.000 mm Ø for blind width ≤ 2000 mm 182 mm 206 mm 230 mm 280 mm
Behang Blind
Antrieb Drive 230 V/50 Hz
Lamelle Louvre blade Aluminium, stranggepresst Aluminium, extruded
Seil Cable Edelstahlseite mit Kunststoffclips Stainless steel side with plastic clips
Grenzwerte Limit values
Maximale Breite in mm Maximum width (mm) 650-1.500
Maximale Höhe in mm Maximum height (mm) 1.000-4.000
Gewicht Weight 50 kg
Maximale Fläche Maximum surface area 6 m2
Maximale Windlast Maximum wind load 20-25 m/s
Schüco Sonnenschutz CAB
Solar Shading CAB
4

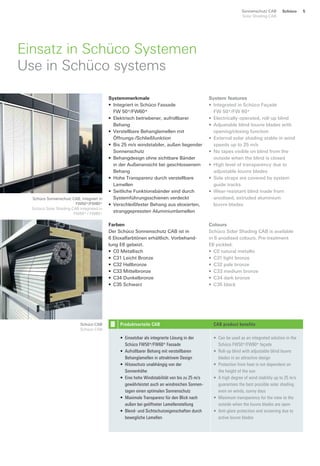

5. SchücoSonnenschutz CAB
Solar Shading CAB
5
Einsatz in Schüco Systemen
Use in Schüco systems
Schüco Sonnenschutz CAB, integriert in
FW50+/FW60+
Schüco Solar Shading CAB integrated in
FW50+ / FW60+
Schüco CAB
Schüco CAB
Systemmerkmale
• Integriert in Schüco Fassade
FW 50+/FW60+
• Elektrisch betriebener, aufrollbarer
Behang
• Verstellbare Behanglamellen mit
Öffnungs-/Schließfunktion
• Bis 25 m/s windstabiler, außen liegender
Sonnenschutz
• Behangdesign ohne sichtbare Bänder
in der Außenansicht bei geschlossenem
Behang
• Hohe Transparenz durch verstellbare
Lamellen
• Seitliche Funktionsbänder sind durch
Systemführungsschienen verdeckt
• Verschleißfester Behang aus eloxierten,
stranggepressten Aluminiumlamellen
System features
• Integrated in Schüco Façade
FW 50+/FW 60+
• Electrically-operated, roll-up blind
• Adjustable blind louvre blades with
opening/closing function
• External solar shading stable in wind
speeds up to 25 m/s
• No tapes visible on blind from the
outside when the blind is closed
• High level of transparency due to
adjustable louvre blades
• Side straps are covered by system
guide tracks
• Wear-resistant blind made from
anodised, extruded aluminium
louvre blades
Farben
Der Schüco Sonnenschutz CAB ist in
6 Eloxalfarbtönen erhältlich. Vorbehand-
lung E6 gebeizt.
• C0 Metallisch
• C31 Leicht Bronze
• C32 Hellbronze
• C33 Mittelbronze
• C34 Dunkelbronze
• C35 Schwarz
Colours
Schüco Solar Shading CAB is available
in 6 anodised colours. Pre-treatment
E6 pickled.
• C0 natural metallic
• C31 light bronze
• C32 pale bronze
• C33 medium bronze
• C34 dark bronze
• C35 black
Produktvorteile CAB CAB product benefits
• Einsetzbar als integrierte Lösung in der
Schüco FW50+/FW60+ Fassade
• Aufrollbarer Behang mit verstellbaren
Behanglamellen in attraktivem Design
• Hitzeschutz unabhängig von der
Sonnenhöhe
• Eine hohe Windstabilität von bis zu 25 m/s
gewährleistet auch an windreichen Sonnen-
tagen einen optimalen Sonnenschutz
• Maximale Transparenz für den Blick nach
außen bei geöffneter Lamellenstellung
• Blend- und Sichtschutzeigenschaften durch
bewegliche Lamellen
• Can be used as an integrated solution in the
Schüco FW50+/FW60+ façade
• Roll-up blind with adjustable blind louvre
blades in an attractive design
• Protection from heat is not dependent on
the height of the sun
• A high degree of wind stability up to 25 m/s
guarantees the best possible solar shading
even on windy, sunny days
• Maximum transparency for the view to the
outside when the louvre blades are open
• Anti-glare protection and screening due to
active louvre blades

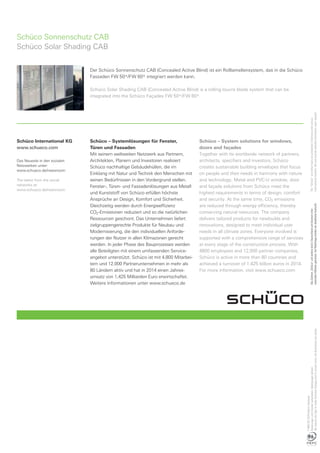

6. Schüco International KG
