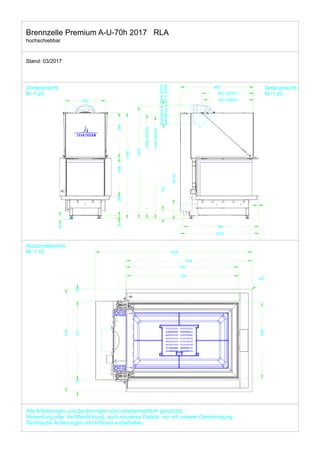

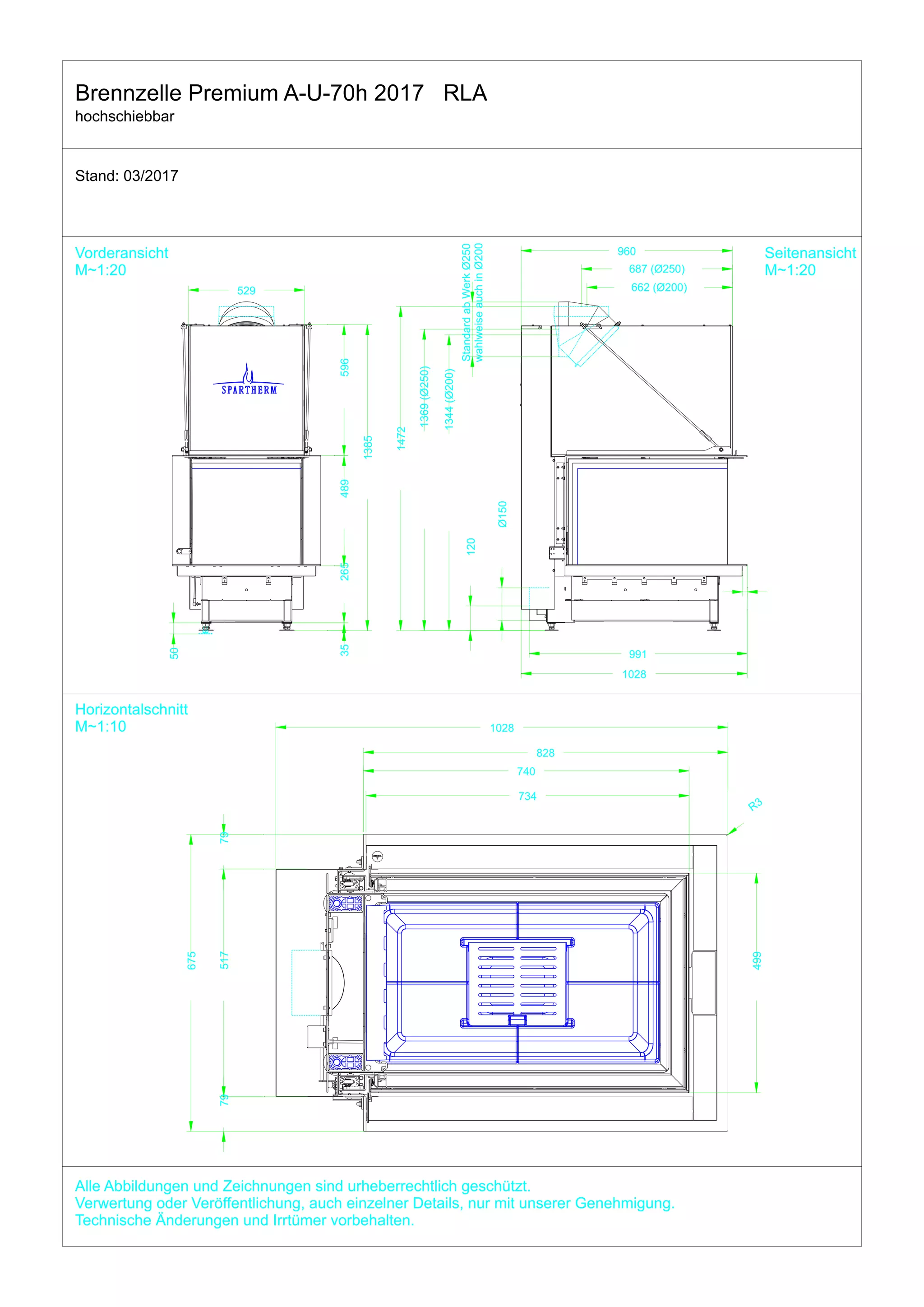

Das Dokument enthält technische Zeichnungen und Informationen zu einer hochschiebbaren Brennstoffzelle des Typs Premium A-U-70H aus dem Jahr 2017. Alle Abbildungen sind urheberrechtlich geschützt und eine Verwendung ist nur mit Genehmigung erlaubt. Änderungen und Irrtümer sind vorbehalten, Stand: 03/2017.

1. Horizontalschnitt
M~1:10
Vorderansicht
M~1:20
Seitenansicht
M~1:20
Alle Abbildungen und Zeichnungen sind urheberrechtlich geschützt.
Verwertung oder Veröffentlichung, auch einzelner Details, nur mit unserer Genehmigung.
Technische Änderungen und Irrtümer vorbehalten.
Stand: 03/2017
hochschiebbar
Brennzelle Premium A-U-70h 2017 RLA
687 (Ø250)
662 (Ø200)
991
1028
120
1369(Ø250)
1344(Ø200)
Ø150
1472
35265489596
1385
529
499
734
740
828
1028
517
675
79
R3
50
960
79
StandardabWerkØ250
wahlweiseauchinØ200
