Eine Vielzahl an Entwicklern der University of California haben Eucalyptus entwickelt. Diese Open Source System zum Cloud Computing gibt die Möglichkeit eine eigene Cloud-Infrastruktur zu erstellen. Eucalyptus setzt auf Linux, unterstützt Xen sowie KVM und steht in Form von Binärpaketen für die gängigen Distributionen CentOS, Debian und Ubuntu jeweils in einer 32- und 64-Bit bereit. Dieser Vortrag erläutert den Aufbau und die Konfiguration einer "Private Cloud" mit Hilfe von Eucalyptus und geht dabei auf die Vor- und Nachteile der Software ein.

1. EinVortrag von Carsten Hensiek
Aufbau einer Private-Cloud mit Eucalyptus

2. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

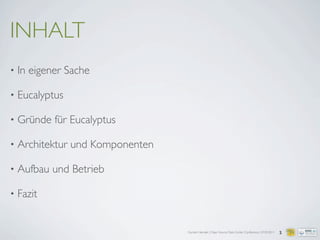

INHALT
• In eigener Sache
• Eucalyptus
• Gründe für Eucalyptus
• Architektur und Komponenten
• Aufbau und Betrieb
• Fazit
2

3. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
IN EIGENER SACHE
• Carsten Hensiek
• Berufserfahrung
• Fachinformatiker/Systemintegration
• Studium der Wirtschaftsinformatik
• Open Source Software
• Ca. 12 Jahren Erfahrung
• Themenschwerpunkte
• Webhosting
• Virtualisierung
• Cloud Computing
3

4. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011Bild: JouJou / Pixelio 4

5. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

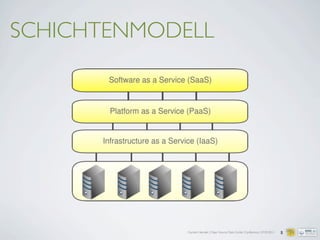

SCHICHTENMODELL
5

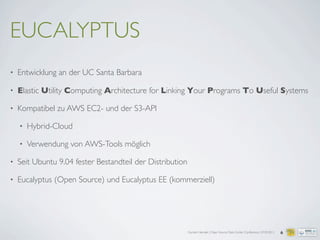

6. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
EUCALYPTUS
• Entwicklung an der UC Santa Barbara
• Elastic Utility Computing Architecture for Linking Your Programs To Useful Systems
• Kompatibel zu AWS EC2- und der S3-API
• Hybrid-Cloud
• Verwendung von AWS-Tools möglich
• Seit Ubuntu 9.04 fester Bestandteil der Distribution
• Eucalyptus (Open Source) und Eucalyptus EE (kommerziell)
6

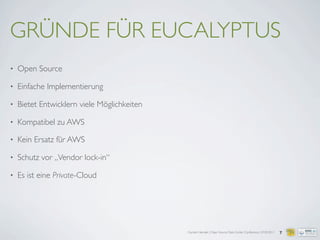

7. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
GRÜNDE FÜR EUCALYPTUS
• Open Source
• Einfache Implementierung
• Bietet Entwicklern viele Möglichkeiten
• Kompatibel zu AWS
• Kein Ersatz für AWS
• Schutz vor „Vendor lock-in“
• Es ist eine Private-Cloud
7

8. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

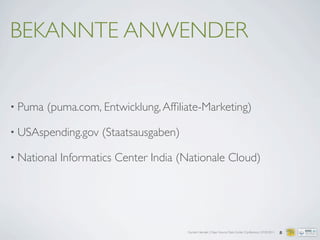

BEKANNTE ANWENDER
• Puma (puma.com, Entwicklung,Affiliate-Marketing)
• USAspending.gov (Staatsausgaben)
• National Informatics Center India (Nationale Cloud)
8

9. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011Bild: Niko Korte / Pixelio 9

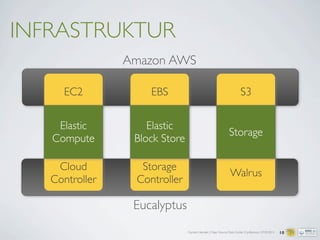

10. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
Cloud
Controller
Storage
Controller
Walrus
EBS S3EC2
Elastic
Compute
Elastic
Block Store
Storage
INFRASTRUKTUR
10
Amazon AWS
Eucalyptus

11. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011 11Bild: Harry Hautumm / Pixelio

12. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

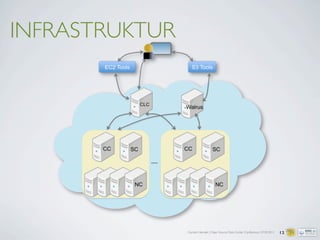

INFRASTRUKTUR
12

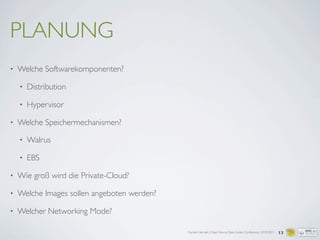

13. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
PLANUNG
• Welche Softwarekomponenten?
• Distribution
• Hypervisor
• Welche Speichermechanismen?
• Walrus
• EBS
• Wie groß wird die Private-Cloud?
• Welche Images sollen angeboten werden?
• Welcher Networking Mode?
13

14. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

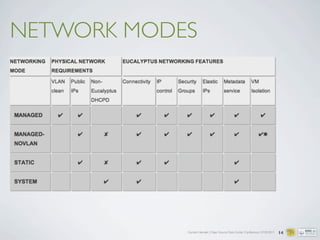

NETWORK MODES
14

15. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011 15Planung ist alles.

16. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
INSTALLATION
• Installation des Cluster- und Storage-Controllers
• aptitude install eucalyptus-cloud eucalyptus-cc
eucalyptus-sc eucalyptus-walrus
• Installation der Nodes
• aptitude install eucalyptus-nc
16

17. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011 17Bild: S. Hofschlaeger / Pixelio

18. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

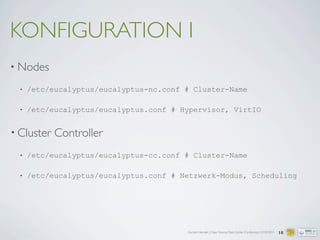

KONFIGURATION I
• Nodes
• /etc/eucalyptus/eucalyptus-nc.conf # Cluster-Name
• /etc/eucalyptus/eucalyptus.conf # Hypervisor, VirtIO
• Cluster Controller
• /etc/eucalyptus/eucalyptus-cc.conf # Cluster-Name
• /etc/eucalyptus/eucalyptus.conf # Netzwerk-Modus, Scheduling
18

19. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

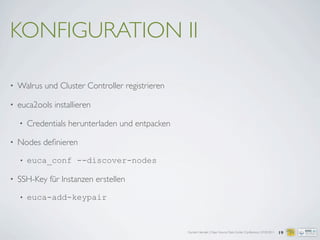

KONFIGURATION II
• Walrus und Cluster Controller registrieren
• euca2ools installieren
• Credentials herunterladen und entpacken
• Nodes definieren
• euca_conf --discover-nodes
• SSH-Key für Instanzen erstellen
• euca-add-keypair
19

20. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

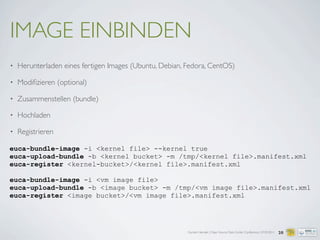

IMAGE EINBINDEN
• Herunterladen eines fertigen Images (Ubuntu, Debian, Fedora, CentOS)
• Modifizieren (optional)
• Zusammenstellen (bundle)
• Hochladen
• Registrieren
20
euca-bundle-image -i <kernel file> --kernel true
euca-upload-bundle -b <kernel bucket> -m /tmp/<kernel file>.manifest.xml
euca-register <kernel-bucket>/<kernel file>.manifest.xml
euca-bundle-image -i <vm image file>
euca-upload-bundle -b <image bucket> -m /tmp/<vm image file>.manifest.xml
euca-register <image bucket>/<vm image file>.manifest.xml

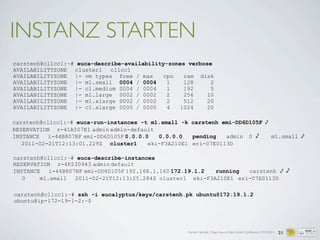

21. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011 21
carstenh@cl1cc1:~# euca-describe-availability-zones verbose
AVAILABILITYZONE cluster1 cl1cc1
AVAILABILITYZONE |- vm types free / max cpu ram disk
AVAILABILITYZONE |- m1.small 0004 / 0004 1 128 2
AVAILABILITYZONE |- c1.medium 0004 / 0004 1 192 5
AVAILABILITYZONE |- m1.large 0002 / 0002 2 256 10
AVAILABILITYZONE |- m1.xlarge 0002 / 0002 2 512 20
AVAILABILITYZONE |- c1.xlarge 0000 / 0000 4 1024 20
INSTANZ STARTEN
carstenh@cl1cc1:~# euca-run-instances -t m1.small -k carstenh emi-DD6D105F ⤦
RESERVATION r-41A507E1 adminadmin-default
INSTANCE i-44B807BF emi-DD6D105F 0.0.0.0 0.0.0.0 pending admin 0 ⤦ m1.small ⤦
2011-02-21T12:13:01.229Z cluster1 eki-F3A210E1 eri-07E0113D
carstenh@cl1cc1:~# euca-describe-instances
RESERVATION r-4F230943 admindefault
INSTANCE i-44B807BF emi-DD6D105F 192.168.1.160 172.19.1.2 running carstenh ⤦ ⤦
0 m1.small 2011-02-21T12:13:25.284Z cluster1 eki-F3A210E1 eri-07E0113D
carstenh@cl1cc1:~# ssh -i eucalyptus/keys/carstenh.pk ubuntu@172.19.1.2
ubuntu@ip-172-19-1-2:~$

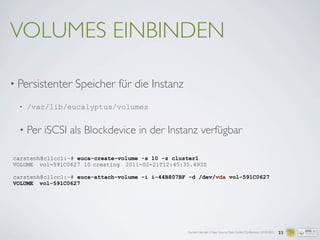

22. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011 22
carstenh@cl1cc1:~# euca-create-volume -s 10 -z cluster1
VOLUME vol-591C0627 10 creating 2011-02-21T12:45:35.493Z
carstenh@cl1cc1:~# euca-attach-volume -i i-44B807BF -d /dev/vda vol-591C0627
VOLUME vol-591C0627
VOLUMES EINBINDEN
• Persistenter Speicher für die Instanz
• /var/lib/eucalyptus/volumes
• Per iSCSI als Blockdevice in der Instanz verfügbar

23. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

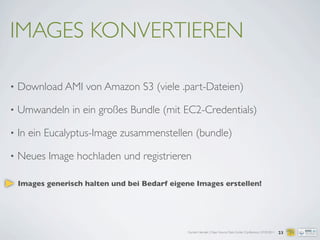

IMAGES KONVERTIEREN
• Download AMI von Amazon S3 (viele .part-Dateien)
• Umwandeln in ein großes Bundle (mit EC2-Credentials)
• In ein Eucalyptus-Image zusammenstellen (bundle)
• Neues Image hochladen und registrieren
23
Images generisch halten und bei Bedarf eigene Images erstellen!

24. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

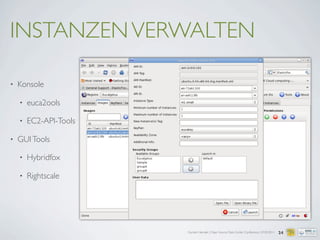

INSTANZENVERWALTEN
• Konsole
• euca2ools
• EC2-API-Tools
• GUITools
• Hybridfox
• Rightscale
24

25. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011Bild: Peter Hoffmann / Pixelio 25

26. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

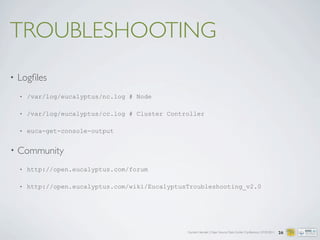

TROUBLESHOOTING
• Logfiles
• /var/log/eucalyptus/nc.log # Node
• /var/log/eucalyptus/cc.log # Cluster Controller
• euca-get-console-output
• Community
• http://open.eucalyptus.com/forum
• http://open.eucalyptus.com/wiki/EucalyptusTroubleshooting_v2.0
26

27. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011
PROBLEME
• Fehleranalyse teilweise schwierig
• Nicht vollständig kompatibel zu AWS
• VMWare nur in EE
• Einschränkungen durch EE (NASA)
• Viele Paketabhängigkeiten
• Nachläufer
• Beschränkte Ressourcen
27Bild: Klicker / Pixelio

28. Carsten Hensiek | Open Source Data Center Conference | 07.04.2011

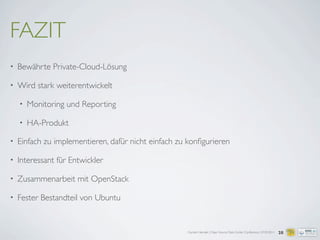

FAZIT
• Bewährte Private-Cloud-Lösung
• Wird stark weiterentwickelt
• Monitoring und Reporting
• HA-Produkt
• Einfach zu implementieren, dafür nicht einfach zu konfigurieren
• Interessant für Entwickler
• Zusammenarbeit mit OpenStack
• Fester Bestandteil von Ubuntu
28
